Stránka č. 1 z 8 Service 2011/0185/1 Information SVOLAVACI AKCE (IMAGE) - O16 STRALIS AS EURO 4; STRALIS AT/AD EURO 4; TRAKKER AD - AT EURO 4 50.75.

1 Stránka č. 1 z 8 Service 2011/0185/1 Information SVOLAVACI AKCE (IMAGE) - O16 STRALIS AS EURO 4; STRALIS AT/AD EURO 4; TRAKKER AD - AT EURO ADDITINAL WATER HEATER Věc Výměna vodního čerpadla nezávislého topení Hydronic MII Popis Může dojít k zablokování vodního čerpadla s následnou závadou nezávislého topení. Proto se doporučuje preventivní výměna vodního čerpadla. Výměnnou sadu dodává sklad náhradních dílů (viz část Náhradní díly ). Viz část Procedura, kde najdete popis výměny. Zahrnutá vozidla Stralis-Trakker Zásahy dealera Výměna vodního čerpadla nezávislého topení Hydronic MII

šablona Izolace 2 šrouby 5x12 2 šrouby M8x20 2 matice M8 2 podložky ve tvaru U Ø8.

2 Stránka č. 2 z 8 Procedura Sada vodního čerpadla: Sada obsahuje tyto položky: 24 V vodní čerpadlo Podpěra vodního čerpadla Konektor O-kroužek 19.8x2.3 Tvarovaná hadice 1 Izolace Tvarovaná hadice 2 Spojka příruby s gumovým kroužkem Červený gumový kroužek Vrtací šablona Izolace 2 šrouby 5x12 2 šrouby M8x20 2 matice M8 2 podložky ve tvaru U Ø8.5x23 5 spon Šroub M8x45 Podložka ve tvaru U Ø8.5x35 Přírubová matice M8 Distanční podložka Chránič rohu (potřeba jen pro Trakker) Hydronic MII výměna vodního čerpadla nezávislého topení SW Demontáž nezávislého topení Vypusťte chladicí kapalinu do čisté nádoby. Demontujte přístupový díl, hadice a vypouštěcí trubku. Demontujte palivovou trubku.

3 Stránka č. 3 z 8 Demontujte topení s podpěrou. Výměna vodního čerpadla Umístěte vrtací šablonu (je obsažena v sadě). Vyvrtejte 2 otvory, Ø 8.5 mm. Demontujte staré vodní čerpadlo.

4 Stránka č. 4 z 8 Namontujte nové vodní čerpadlo pomocí 2 šroubů M8x20, 2 podložek Ø8.5x23 a 2 matic M8, které umístíte do předem vyvrtaných otvorů. Seřízněte trubku dříve připojenou k demontovanému vodnímu čerpadlu na délku 40 mm. Nasaďte konektor se sponou.

5 Stránka č. 5 z 8 Navlékněte armaturu příruby boxu se závitem M5 a nejprve uzavřete konektor příruby lepicí páskou. Odstraňte lepicí pásku. Přišroubujte předem nasazený konektor příruby a gumový kroužek pomocí šroubu M5x12. Nasaďte novou tvarovanou hadici vedoucí z konektoru příruby do vodního čerpadla a upevněte dvěma sponami.

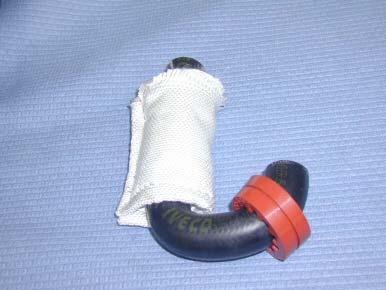

6 Stránka č. 6 z 8 Vložte těsnění a červený gumový kroužek na druhou tvarovanou hadici (podle obrázku). Ten funguje jako tepelná izolace a chrání hadici před odřením. Nasaďte tvarovanou hadici mezi konektor a vodní čerpadlo a upevněte dvěma sponami.

Stránka č. 7 z 8 Připojte elektrický vodič vodního čerpadla k armatuře topení a přilepte pásku k podpěře.

5x35, distanční vložky a přírubové matice M8 k podvozku (viz šipku).

Montáž nezávislého topení Poznámka: Před montáží nezávislého topení upevněte šrouby ochrannou páskou, aby nespadly do podvozku.

7 Stránka č. 7 z 8 Připojte elektrický vodič vodního čerpadla k armatuře topení a přilepte pásku k podpěře. Odstraňte pásku z podpěry (podpěra již není potřeba) (není uvedeno na obrázku). Otočte sponu a upevněte ji pomocí šroubu M8x45, podložky Ø8.5x35, distanční vložky a přírubové matice M8 k podvozku (viz šipku). Při připojování vodních trubek k topení buďte opatrní, aby zde bylo ponecháno dostatek místa a nedocházelo k ohýbání vodních trubek. Montáž nezávislého topení Poznámka: Před montáží nezávislého topení upevněte šrouby ochrannou páskou, aby nespadly do podvozku. Důležité: Jestliže se šrouby pohnou, upevňovací deska zapadne za podpěru chladiče a bude obtížné provést novou montáž. Při montáži postupujte opačně, než při demontáži. Dbejte, aby byla použita pouze čistá chladicí kapalina. Poznámka U modelu Trakker musí být namontován chránič rohu směřující k vodní trubce (viz šipku). Poznámka Při montáž vodních trubek na topení dbejte, aby nedošlo k jejich ohnutí. Trubky musí být vedeny

Stránka č. 8 z 8 obloukem. Nalijte zpět chladicí kapalinu vypuštěnou v prvním kroku.

Důležitá informace: Nastavte ovladač topení do pozice 12 hodin a spusťte motor na přibližně 10-15 minut, aby

Náhradní díly Odkaz na model/ verzi Původní číslo Předchozí množství Popis Nové číslo Nové množství

8 Stránka č. 8 z 8 obloukem. Nalijte zpět chladicí kapalinu vypuštěnou v prvním kroku. Odvzdušnění topné soustavy. Důležitá informace: Nastavte ovladač topení do pozice 12 hodin a spusťte motor na přibližně minut, aby se odvzdušnil celý chladicí systém. Náhradní díly Odkaz na model/ verzi Původní číslo Předchozí množství Popis Nové číslo Nové množství Stralis-Trakker Sada vodního čerpadla Administrativní definice Odkaz na model/ verzi Popis Kód Pracovní jednotky (WU) Stralis-Trakker Výměna vodního čerpadla nezávislého topení O16 30 Přílohy Nr File 1 Chassis-MC10-CS-O16.xls 2 O16.doc CS&Q - Medium & Heavy CV 27 October 2011
