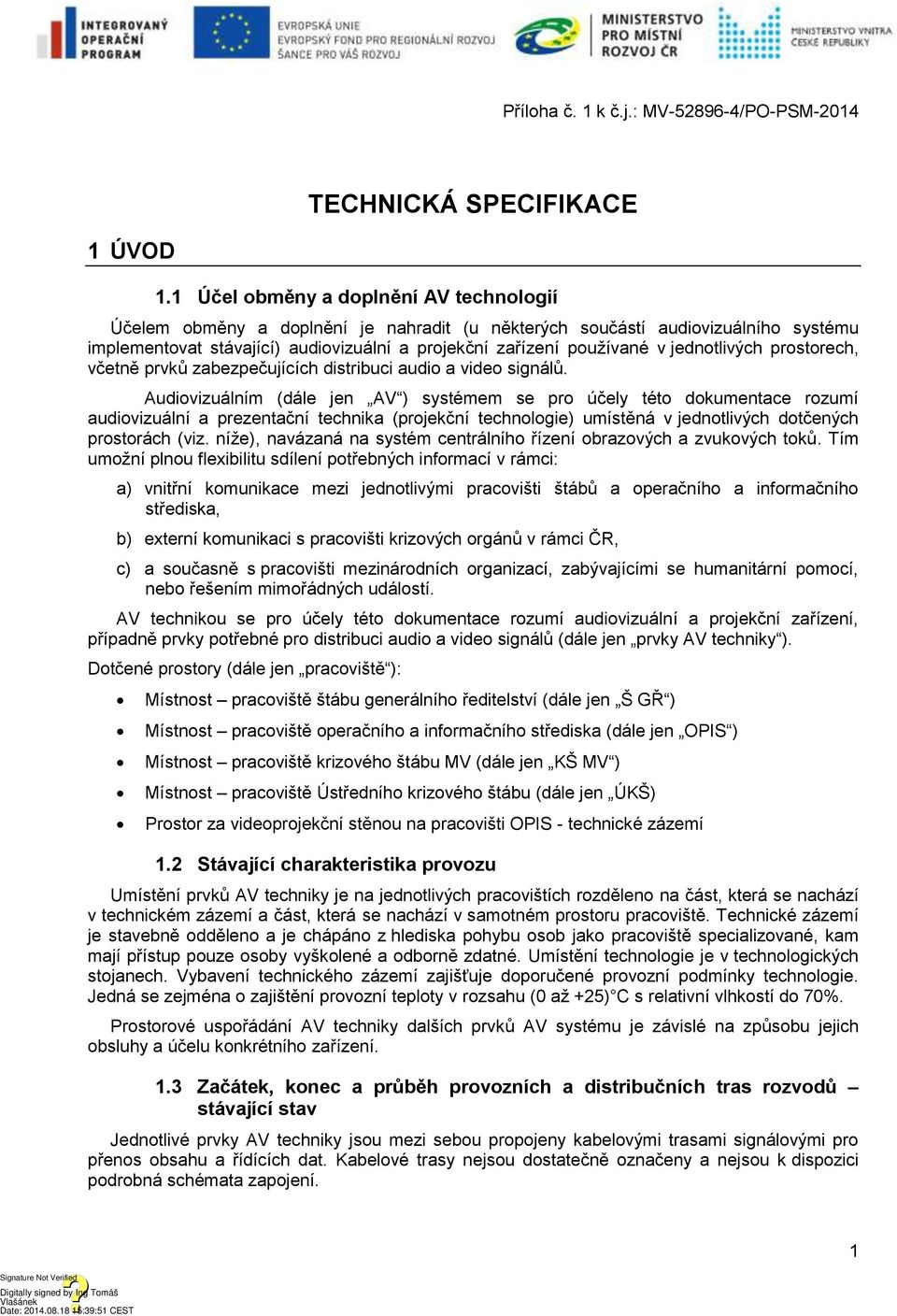

1 Příloha č. 1 k č.j.: MV /PO-PSM-2014 TECHNICKÁ SPECIFIKACE 1 ÚVOD 1.1 Účel obměny a doplnění AV technologií Účelem obměny a doplnění je nahradit (u některých součástí audiovizuálního systému implementovat stávající) audiovizuální a projekční zařízení používané v jednotlivých prostorech, včetně prvků zabezpečujících distribuci audio a video signálů. Audiovizuálním (dále jen AV ) systémem se pro účely této dokumentace rozumí audiovizuální a prezentační technika (projekční technologie) umístěná v jednotlivých dotčených prostorách (viz. níže), navázaná na systém centrálního řízení obrazových a zvukových toků. Tím umožní plnou flexibilitu sdílení potřebných informací v rámci: a) vnitřní komunikace mezi jednotlivými pracovišti štábů a operačního a informačního střediska, b) externí komunikaci s pracovišti krizových orgánů v rámci ČR, c) a současně s pracovišti mezinárodních organizací, zabývajícími se humanitární pomocí, nebo řešením mimořádných událostí. AV technikou se pro účely této dokumentace rozumí audiovizuální a projekční zařízení, případně prvky potřebné pro distribuci audio a video signálů (dále jen prvky AV techniky ). Dotčené prostory (dále jen pracoviště ): Místnost pracoviště štábu generálního ředitelství (dále jen Š GŘ ) Místnost pracoviště operačního a informačního střediska (dále jen OPIS ) Místnost pracoviště krizového štábu MV (dále jen KŠ MV ) Místnost pracoviště Ústředního krizového štábu (dále jen ÚKŠ) Prostor za videoprojekční stěnou na pracovišti OPIS - technické zázemí 1.2 Stávající charakteristika provozu Umístění prvků AV techniky je na jednotlivých pracovištích rozděleno na část, která se nachází v technickém zázemí a část, která se nachází v samotném prostoru pracoviště. Technické zázemí je stavebně odděleno a je chápáno z hlediska pohybu osob jako pracoviště specializované, kam mají přístup pouze osoby vyškolené a odborně zdatné. Umístění technologie je v technologických stojanech. Vybavení technického zázemí zajišťuje doporučené provozní podmínky technologie. Jedná se zejména o zajištění provozní teploty v rozsahu (0 až +25) C s relativní vlhkostí do 70%. Prostorové uspořádání AV techniky dalších prvků AV systému je závislé na způsobu jejich obsluhy a účelu konkrétního zařízení. 1.3 Začátek, konec a průběh provozních a distribučních tras rozvodů stávající stav Jednotlivé prvky AV techniky jsou mezi sebou propojeny kabelovými trasami signálovými pro přenos obsahu a řídících dat. Kabelové trasy nejsou dostatečně označeny a nejsou k dispozici podrobná schémata zapojení. 1

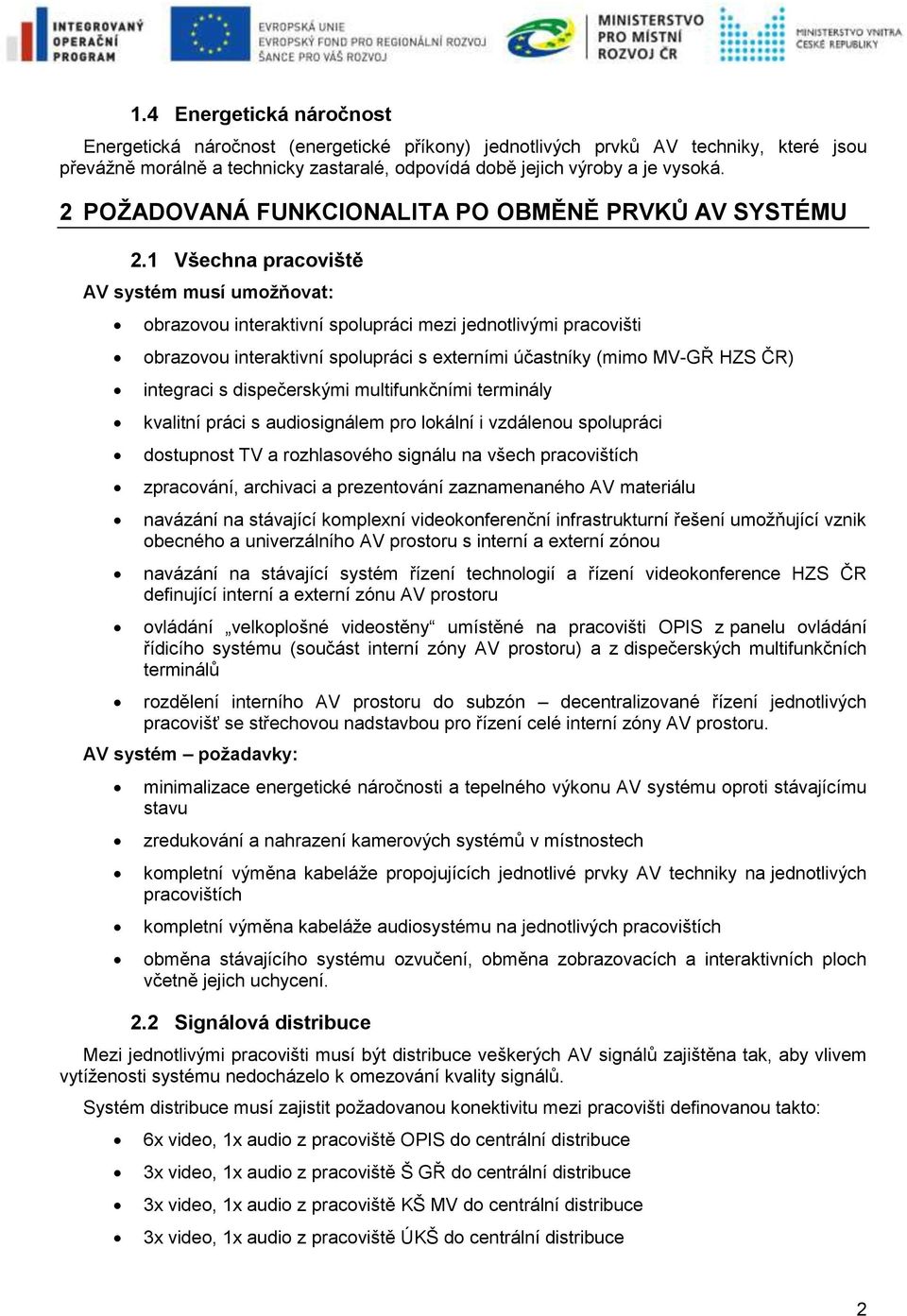

2 1.4 Energetická náročnost Energetická náročnost (energetické příkony) jednotlivých prvků AV techniky, které jsou převážně morálně a technicky zastaralé, odpovídá době jejich výroby a je vysoká. 2 POŽADOVANÁ FUNKCIONALITA PO OBMĚNĚ PRVKŮ AV SYSTÉMU 2.1 Všechna pracoviště AV systém musí umožňovat: obrazovou interaktivní spolupráci mezi jednotlivými pracovišti obrazovou interaktivní spolupráci s externími účastníky (mimo MV-GŘ HZS ČR) integraci s dispečerskými multifunkčními terminály kvalitní práci s audiosignálem pro lokální i vzdálenou spolupráci dostupnost TV a rozhlasového signálu na všech pracovištích zpracování, archivaci a prezentování zaznamenaného AV materiálu navázání na stávající komplexní videokonferenční infrastrukturní řešení umožňující vznik obecného a univerzálního AV prostoru s interní a externí zónou navázání na stávající systém řízení technologií a řízení videokonference HZS ČR definující interní a externí zónu AV prostoru ovládání velkoplošné videostěny umístěné na pracovišti OPIS z panelu ovládání řídicího systému (součást interní zóny AV prostoru) a z dispečerských multifunkčních terminálů rozdělení interního AV prostoru do subzón decentralizované řízení jednotlivých pracovišť se střechovou nadstavbou pro řízení celé interní zóny AV prostoru. AV systém požadavky: minimalizace energetické náročnosti a tepelného výkonu AV systému oproti stávajícímu stavu zredukování a nahrazení kamerových systémů v místnostech kompletní výměna kabeláže propojujících jednotlivé prvky AV techniky na jednotlivých pracovištích kompletní výměna kabeláže audiosystému na jednotlivých pracovištích obměna stávajícího systému ozvučení, obměna zobrazovacích a interaktivních ploch včetně jejich uchycení. 2.2 Signálová distribuce Mezi jednotlivými pracovišti musí být distribuce veškerých AV signálů zajištěna tak, aby vlivem vytíženosti systému nedocházelo k omezování kvality signálů. Systém distribuce musí zajistit požadovanou konektivitu mezi pracovišti definovanou takto: 6x video, 1x audio z pracoviště OPIS do centrální distribuce 3x video, 1x audio z pracoviště Š GŘ do centrální distribuce 3x video, 1x audio z pracoviště KŠ MV do centrální distribuce 3x video, 1x audio z pracoviště ÚKŠ do centrální distribuce 2

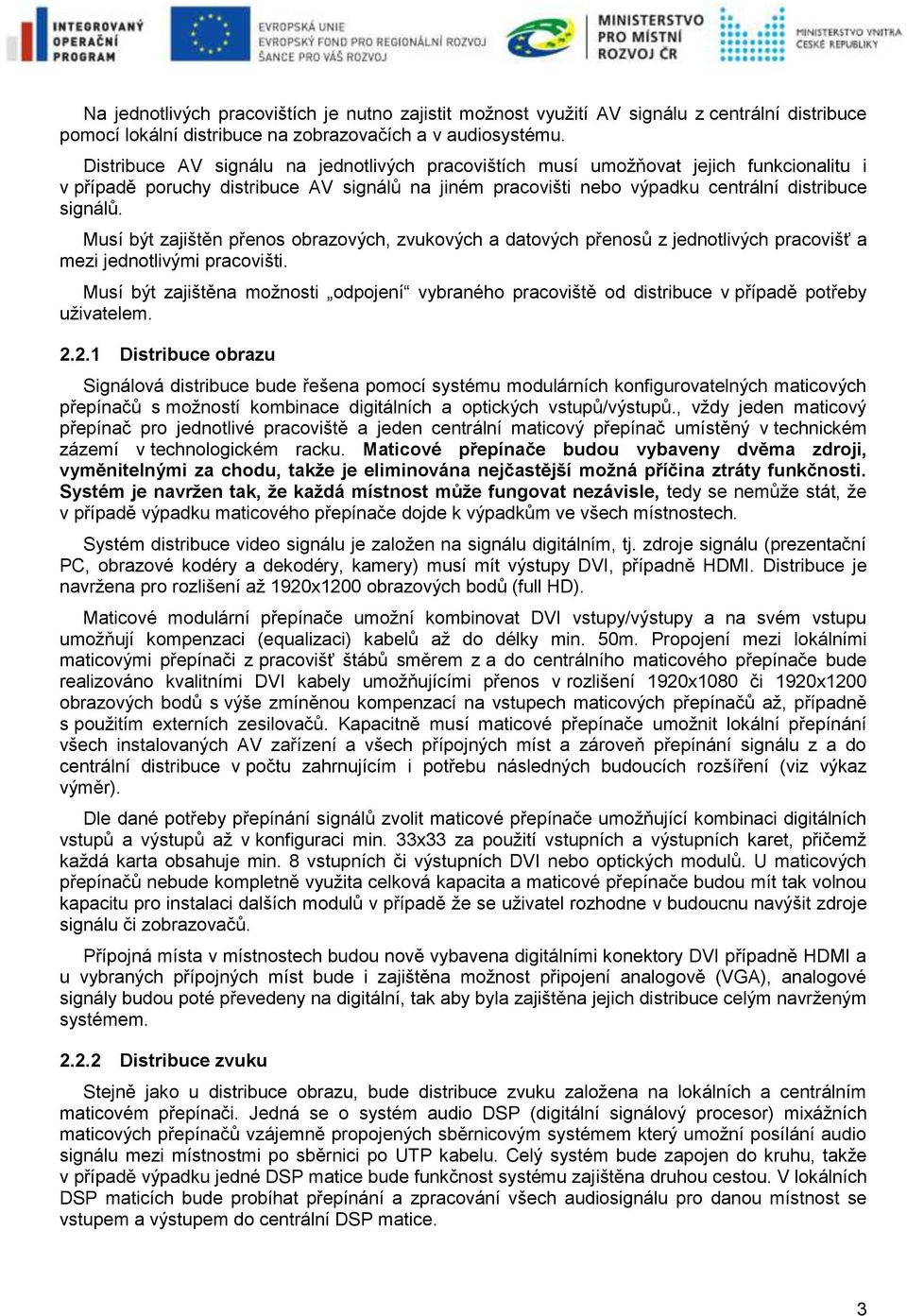

3 Na jednotlivých pracovištích je nutno zajistit možnost využití AV signálu z centrální distribuce pomocí lokální distribuce na zobrazovačích a v audiosystému. Distribuce AV signálu na jednotlivých pracovištích musí umožňovat jejich funkcionalitu i v případě poruchy distribuce AV signálů na jiném pracovišti nebo výpadku centrální distribuce signálů. Musí být zajištěn přenos obrazových, zvukových a datových přenosů z jednotlivých pracovišť a mezi jednotlivými pracovišti. Musí být zajištěna možnosti odpojení vybraného pracoviště od distribuce v případě potřeby uživatelem Distribuce obrazu Signálová distribuce bude řešena pomocí systému modulárních konfigurovatelných maticových přepínačů s možností kombinace digitálních a optických vstupů/výstupů., vždy jeden maticový přepínač pro jednotlivé pracoviště a jeden centrální maticový přepínač umístěný v technickém zázemí v technologickém racku. Maticové přepínače budou vybaveny dvěma zdroji, vyměnitelnými za chodu, takže je eliminována nejčastější možná příčina ztráty funkčnosti. Systém je navržen tak, že každá místnost může fungovat nezávisle, tedy se nemůže stát, že v případě výpadku maticového přepínače dojde k výpadkům ve všech místnostech. Systém distribuce video signálu je založen na signálu digitálním, tj. zdroje signálu (prezentační PC, obrazové kodéry a dekodéry, kamery) musí mít výstupy DVI, případně HDMI. Distribuce je navržena pro rozlišení až 1920x1200 obrazových bodů (full HD). Maticové modulární přepínače umožní kombinovat DVI vstupy/výstupy a na svém vstupu umožňují kompenzaci (equalizaci) kabelů až do délky min. 50m. Propojení mezi lokálními maticovými přepínači z pracovišť štábů směrem z a do centrálního maticového přepínače bude realizováno kvalitními DVI kabely umožňujícími přenos v rozlišení 1920x1080 či 1920x1200 obrazových bodů s výše zmíněnou kompenzací na vstupech maticových přepínačů až, případně s použitím externích zesilovačů. Kapacitně musí maticové přepínače umožnit lokální přepínání všech instalovaných AV zařízení a všech přípojných míst a zároveň přepínání signálu z a do centrální distribuce v počtu zahrnujícím i potřebu následných budoucích rozšíření (viz výkaz výměr). Dle dané potřeby přepínání signálů zvolit maticové přepínače umožňující kombinaci digitálních vstupů a výstupů až v konfiguraci min. 33x33 za použití vstupních a výstupních karet, přičemž každá karta obsahuje min. 8 vstupních či výstupních DVI nebo optických modulů. U maticových přepínačů nebude kompletně využita celková kapacita a maticové přepínače budou mít tak volnou kapacitu pro instalaci dalších modulů v případě že se uživatel rozhodne v budoucnu navýšit zdroje signálu či zobrazovačů. Přípojná místa v místnostech budou nově vybavena digitálními konektory DVI případně HDMI a u vybraných přípojných míst bude i zajištěna možnost připojení analogově (VGA), analogové signály budou poté převedeny na digitální, tak aby byla zajištěna jejich distribuce celým navrženým systémem Distribuce zvuku Stejně jako u distribuce obrazu, bude distribuce zvuku založena na lokálních a centrálním maticovém přepínači. Jedná se o systém audio DSP (digitální signálový procesor) mixážních maticových přepínačů vzájemně propojených sběrnicovým systémem který umožní posílání audio signálu mezi místnostmi po sběrnici po UTP kabelu. Celý systém bude zapojen do kruhu, takže v případě výpadku jedné DSP matice bude funkčnost systému zajištěna druhou cestou. V lokálních DSP maticích bude probíhat přepínání a zpracování všech audiosignálu pro danou místnost se vstupem a výstupem do centrální DSP matice. 3

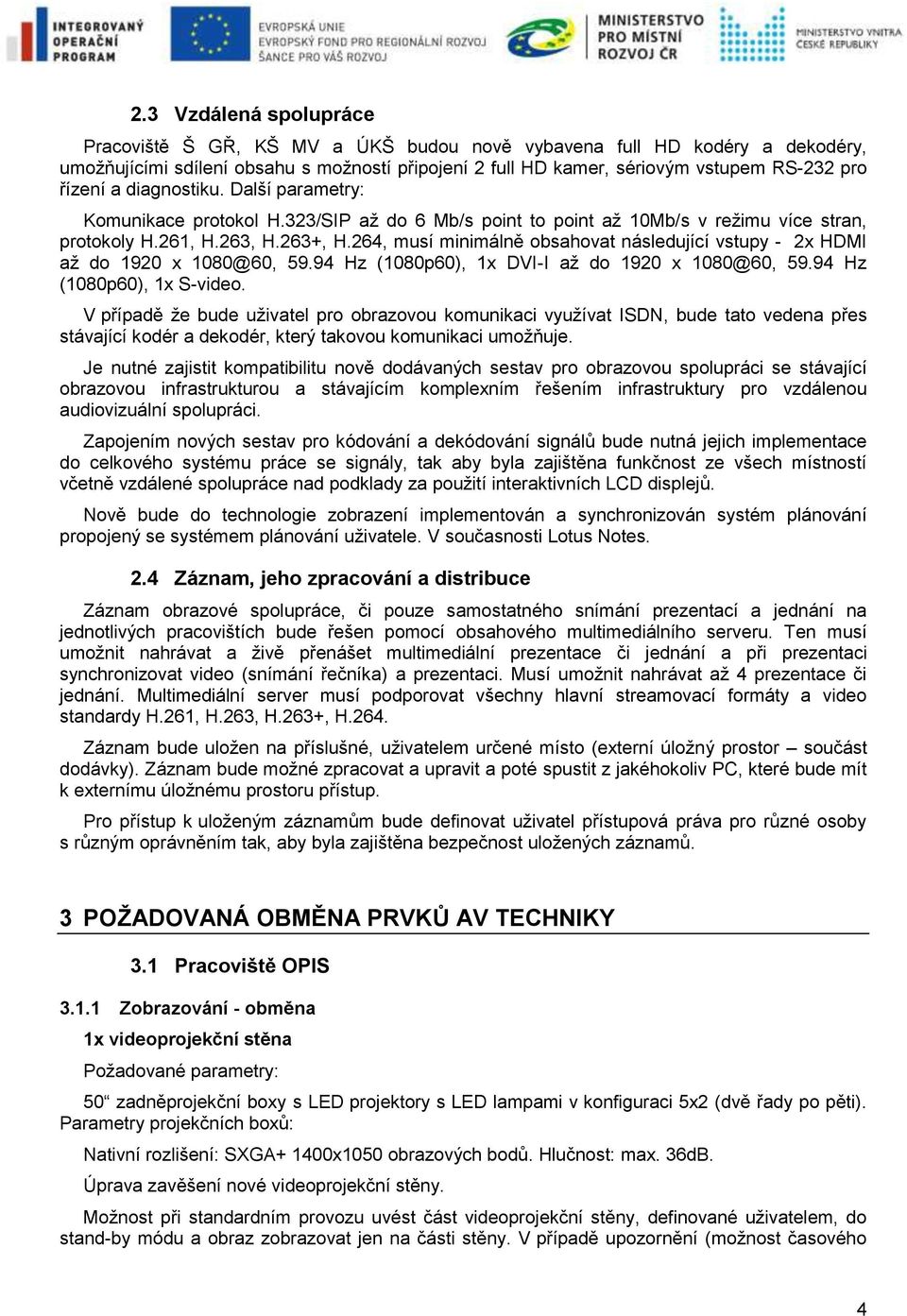

4 2.3 Vzdálená spolupráce Pracoviště Š GŘ, KŠ MV a ÚKŠ budou nově vybavena full HD kodéry a dekodéry, umožňujícími sdílení obsahu s možností připojení 2 full HD kamer, sériovým vstupem RS-232 pro řízení a diagnostiku. Další parametry: Komunikace protokol H.323/SIP až do 6 Mb/s point to point až 10Mb/s v režimu více stran, protokoly H.261, H.263, H.263+, H.264, musí minimálně obsahovat následující vstupy - 2x HDMI až do 1920 x 1080@60, Hz (1080p60), 1x DVI-I až do 1920 x 1080@60, Hz (1080p60), 1x S-video. V případě že bude uživatel pro obrazovou komunikaci využívat ISDN, bude tato vedena přes stávající kodér a dekodér, který takovou komunikaci umožňuje. Je nutné zajistit kompatibilitu nově dodávaných sestav pro obrazovou spolupráci se stávající obrazovou infrastrukturou a stávajícím komplexním řešením infrastruktury pro vzdálenou audiovizuální spolupráci. Zapojením nových sestav pro kódování a dekódování signálů bude nutná jejich implementace do celkového systému práce se signály, tak aby byla zajištěna funkčnost ze všech místností včetně vzdálené spolupráce nad podklady za použití interaktivních LCD displejů. Nově bude do technologie zobrazení implementován a synchronizován systém plánování propojený se systémem plánování uživatele. V současnosti Lotus Notes. 2.4 Záznam, jeho zpracování a distribuce Záznam obrazové spolupráce, či pouze samostatného snímání prezentací a jednání na jednotlivých pracovištích bude řešen pomocí obsahového multimediálního serveru. Ten musí umožnit nahrávat a živě přenášet multimediální prezentace či jednání a při prezentaci synchronizovat video (snímání řečníka) a prezentaci. Musí umožnit nahrávat až 4 prezentace či jednání. Multimediální server musí podporovat všechny hlavní streamovací formáty a video standardy H.261, H.263, H.263+, H.264. Záznam bude uložen na příslušné, uživatelem určené místo (externí úložný prostor součást dodávky). Záznam bude možné zpracovat a upravit a poté spustit z jakéhokoliv PC, které bude mít k externímu úložnému prostoru přístup. Pro přístup k uloženým záznamům bude definovat uživatel přístupová práva pro různé osoby s různým oprávněním tak, aby byla zajištěna bezpečnost uložených záznamů. 3 POŽADOVANÁ OBMĚNA PRVKŮ AV TECHNIKY 3.1 Pracoviště OPIS Zobrazování - obměna 1x videoprojekční stěna Požadované parametry: 50 zadněprojekční boxy s LED projektory s LED lampami v konfiguraci 5x2 (dvě řady po pěti). Parametry projekčních boxů: Nativní rozlišení: SXGA+ 1400x1050 obrazových bodů. Hlučnost: max. 36dB. Úprava zavěšení nové videoprojekční stěny. Možnost při standardním provozu uvést část videoprojekční stěny, definované uživatelem, do stand-by módu a obraz zobrazovat jen na části stěny. V případě upozornění (možnost časového 4

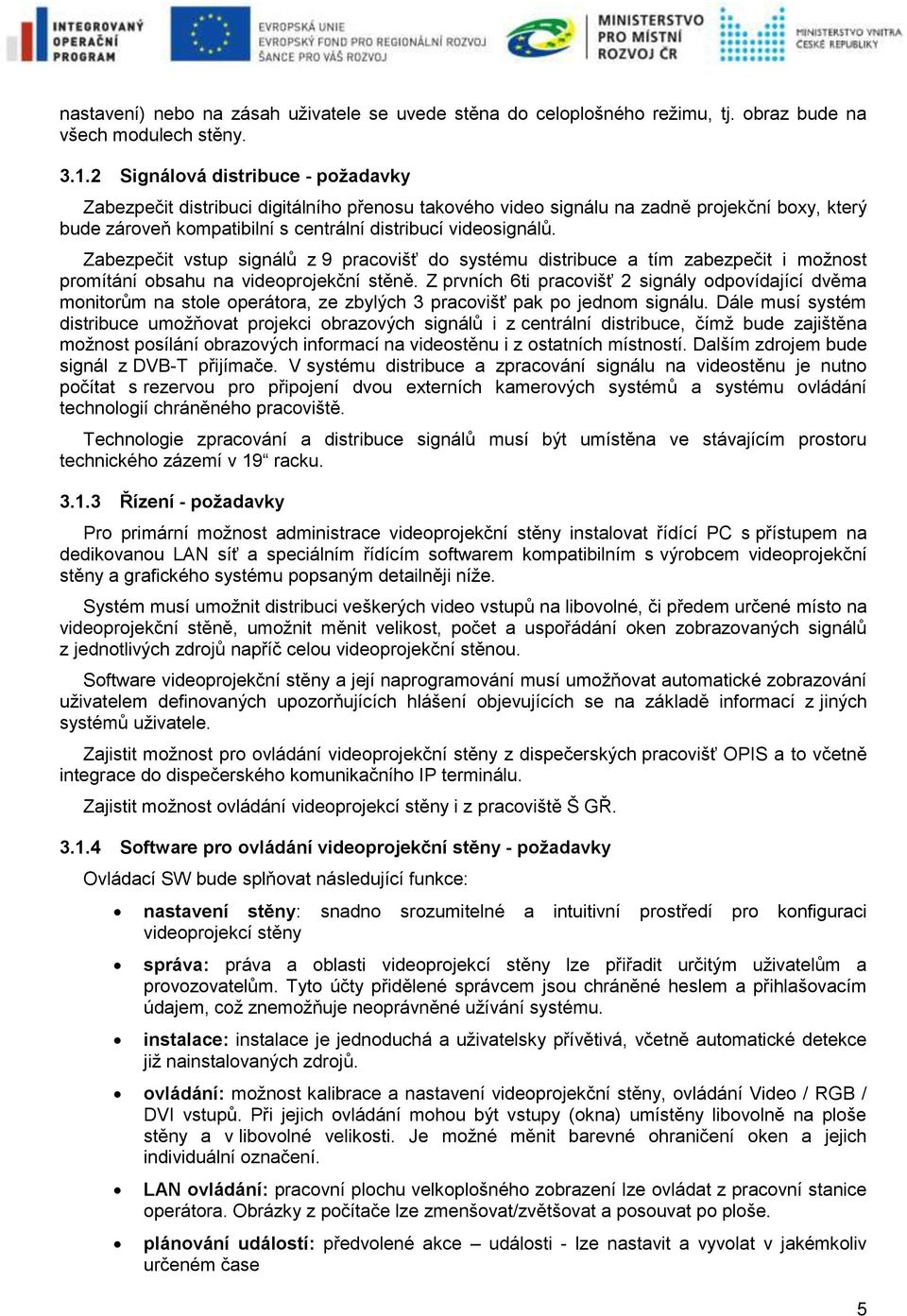

5 nastavení) nebo na zásah uživatele se uvede stěna do celoplošného režimu, tj. obraz bude na všech modulech stěny Signálová distribuce - požadavky Zabezpečit distribuci digitálního přenosu takového video signálu na zadně projekční boxy, který bude zároveň kompatibilní s centrální distribucí videosignálů. Zabezpečit vstup signálů z 9 pracovišť do systému distribuce a tím zabezpečit i možnost promítání obsahu na videoprojekční stěně. Z prvních 6ti pracovišť 2 signály odpovídající dvěma monitorům na stole operátora, ze zbylých 3 pracovišť pak po jednom signálu. Dále musí systém distribuce umožňovat projekci obrazových signálů i z centrální distribuce, čímž bude zajištěna možnost posílání obrazových informací na videostěnu i z ostatních místností. Dalším zdrojem bude signál z DVB-T přijímače. V systému distribuce a zpracování signálu na videostěnu je nutno počítat s rezervou pro připojení dvou externích kamerových systémů a systému ovládání technologií chráněného pracoviště. Technologie zpracování a distribuce signálů musí být umístěna ve stávajícím prostoru technického zázemí v 19 racku Řízení - požadavky Pro primární možnost administrace videoprojekční stěny instalovat řídící PC s přístupem na dedikovanou LAN síť a speciálním řídícím softwarem kompatibilním s výrobcem videoprojekční stěny a grafického systému popsaným detailněji níže. Systém musí umožnit distribuci veškerých video vstupů na libovolné, či předem určené místo na videoprojekční stěně, umožnit měnit velikost, počet a uspořádání oken zobrazovaných signálů z jednotlivých zdrojů napříč celou videoprojekční stěnou. Software videoprojekční stěny a její naprogramování musí umožňovat automatické zobrazování uživatelem definovaných upozorňujících hlášení objevujících se na základě informací z jiných systémů uživatele. Zajistit možnost pro ovládání videoprojekční stěny z dispečerských pracovišť OPIS a to včetně integrace do dispečerského komunikačního IP terminálu. Zajistit možnost ovládání videoprojekcí stěny i z pracoviště Š GŘ Software pro ovládání videoprojekční stěny - požadavky Ovládací SW bude splňovat následující funkce: nastavení stěny: snadno srozumitelné a intuitivní prostředí pro konfiguraci videoprojekcí stěny správa: práva a oblasti videoprojekcí stěny lze přiřadit určitým uživatelům a provozovatelům. Tyto účty přidělené správcem jsou chráněné heslem a přihlašovacím údajem, což znemožňuje neoprávněné užívání systému. instalace: instalace je jednoduchá a uživatelsky přívětivá, včetně automatické detekce již nainstalovaných zdrojů. ovládání: možnost kalibrace a nastavení videoprojekční stěny, ovládání Video / RGB / DVI vstupů. Při jejich ovládání mohou být vstupy (okna) umístěny libovolně na ploše stěny a v libovolné velikosti. Je možné měnit barevné ohraničení oken a jejich individuální označení. LAN ovládání: pracovní plochu velkoplošného zobrazení lze ovládat z pracovní stanice operátora. Obrázky z počítače lze zmenšovat/zvětšovat a posouvat po ploše. plánování událostí: předvolené akce události - lze nastavit a vyvolat v jakémkoliv určeném čase 5

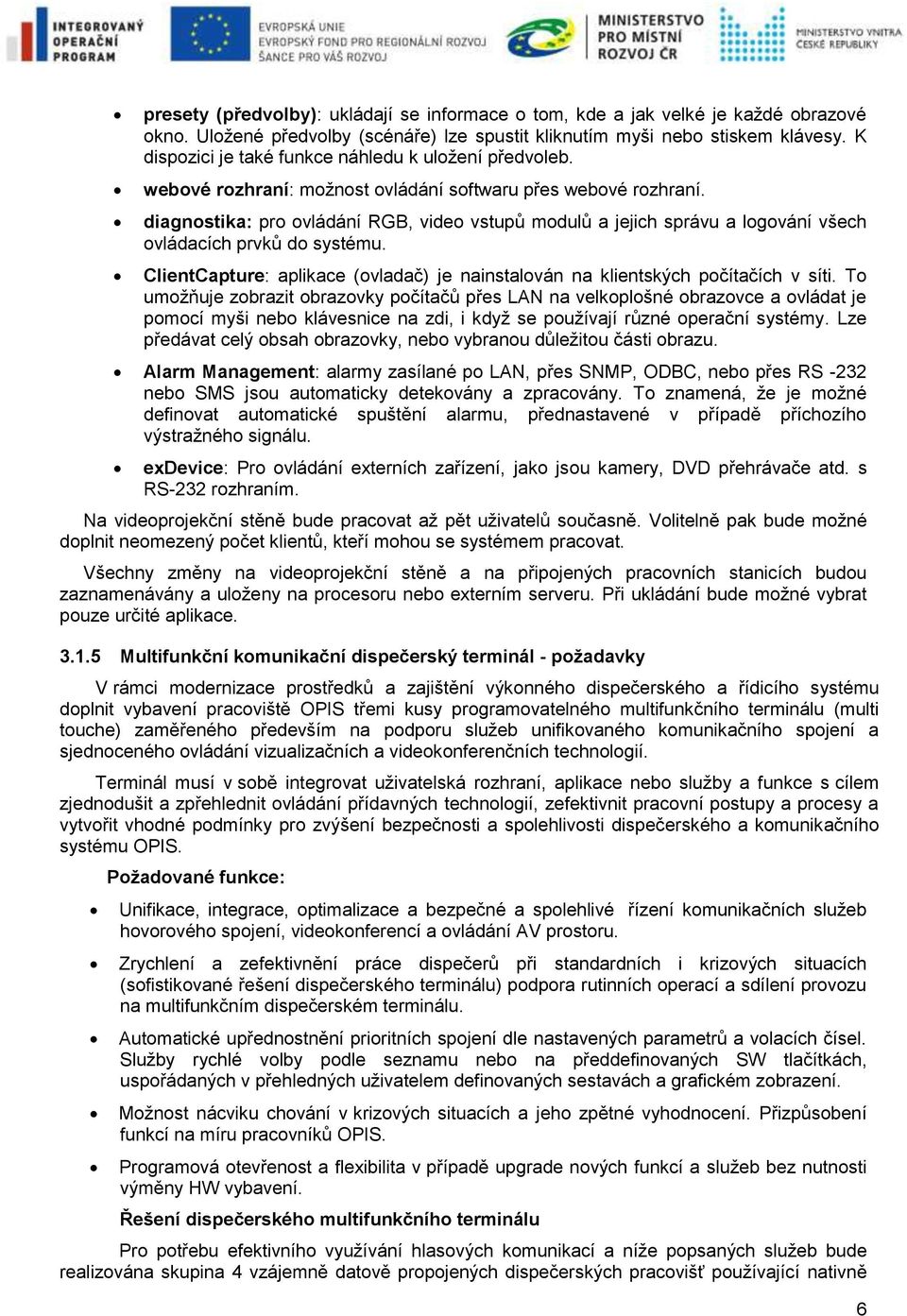

6 presety (předvolby): ukládají se informace o tom, kde a jak velké je každé obrazové okno. Uložené předvolby (scénáře) lze spustit kliknutím myši nebo stiskem klávesy. K dispozici je také funkce náhledu k uložení předvoleb. webové rozhraní: možnost ovládání softwaru přes webové rozhraní. diagnostika: pro ovládání RGB, video vstupů modulů a jejich správu a logování všech ovládacích prvků do systému. ClientCapture: aplikace (ovladač) je nainstalován na klientských počítačích v síti. To umožňuje zobrazit obrazovky počítačů přes LAN na velkoplošné obrazovce a ovládat je pomocí myši nebo klávesnice na zdi, i když se používají různé operační systémy. Lze předávat celý obsah obrazovky, nebo vybranou důležitou části obrazu. Alarm Management: alarmy zasílané po LAN, přes SNMP, ODBC, nebo přes RS -232 nebo SMS jsou automaticky detekovány a zpracovány. To znamená, že je možné definovat automatické spuštění alarmu, přednastavené v případě příchozího výstražného signálu. exdevice: Pro ovládání externích zařízení, jako jsou kamery, DVD přehrávače atd. s RS-232 rozhraním. Na videoprojekční stěně bude pracovat až pět uživatelů současně. Volitelně pak bude možné doplnit neomezený počet klientů, kteří mohou se systémem pracovat. Všechny změny na videoprojekční stěně a na připojených pracovních stanicích budou zaznamenávány a uloženy na procesoru nebo externím serveru. Při ukládání bude možné vybrat pouze určité aplikace Multifunkční komunikační dispečerský terminál - požadavky V rámci modernizace prostředků a zajištění výkonného dispečerského a řídicího systému doplnit vybavení pracoviště OPIS třemi kusy programovatelného multifunkčního terminálu (multi touche) zaměřeného především na podporu služeb unifikovaného komunikačního spojení a sjednoceného ovládání vizualizačních a videokonferenčních technologií. Terminál musí v sobě integrovat uživatelská rozhraní, aplikace nebo služby a funkce s cílem zjednodušit a zpřehlednit ovládání přídavných technologií, zefektivnit pracovní postupy a procesy a vytvořit vhodné podmínky pro zvýšení bezpečnosti a spolehlivosti dispečerského a komunikačního systému OPIS. Požadované funkce: Unifikace, integrace, optimalizace a bezpečné a spolehlivé řízení komunikačních služeb hovorového spojení, videokonferencí a ovládání AV prostoru. Zrychlení a zefektivnění práce dispečerů při standardních i krizových situacích (sofistikované řešení dispečerského terminálu) podpora rutinních operací a sdílení provozu na multifunkčním dispečerském terminálu. Automatické upřednostnění prioritních spojení dle nastavených parametrů a volacích čísel. Služby rychlé volby podle seznamu nebo na předdefinovaných SW tlačítkách, uspořádaných v přehledných uživatelem definovaných sestavách a grafickém zobrazení. Možnost nácviku chování v krizových situacích a jeho zpětné vyhodnocení. Přizpůsobení funkcí na míru pracovníků OPIS. Programová otevřenost a flexibilita v případě upgrade nových funkcí a služeb bez nutnosti výměny HW vybavení. Řešení dispečerského multifunkčního terminálu Pro potřebu efektivního využívání hlasových komunikací a níže popsaných služeb bude realizována skupina 4 vzájemně datově propojených dispečerských pracovišť používající nativně 6

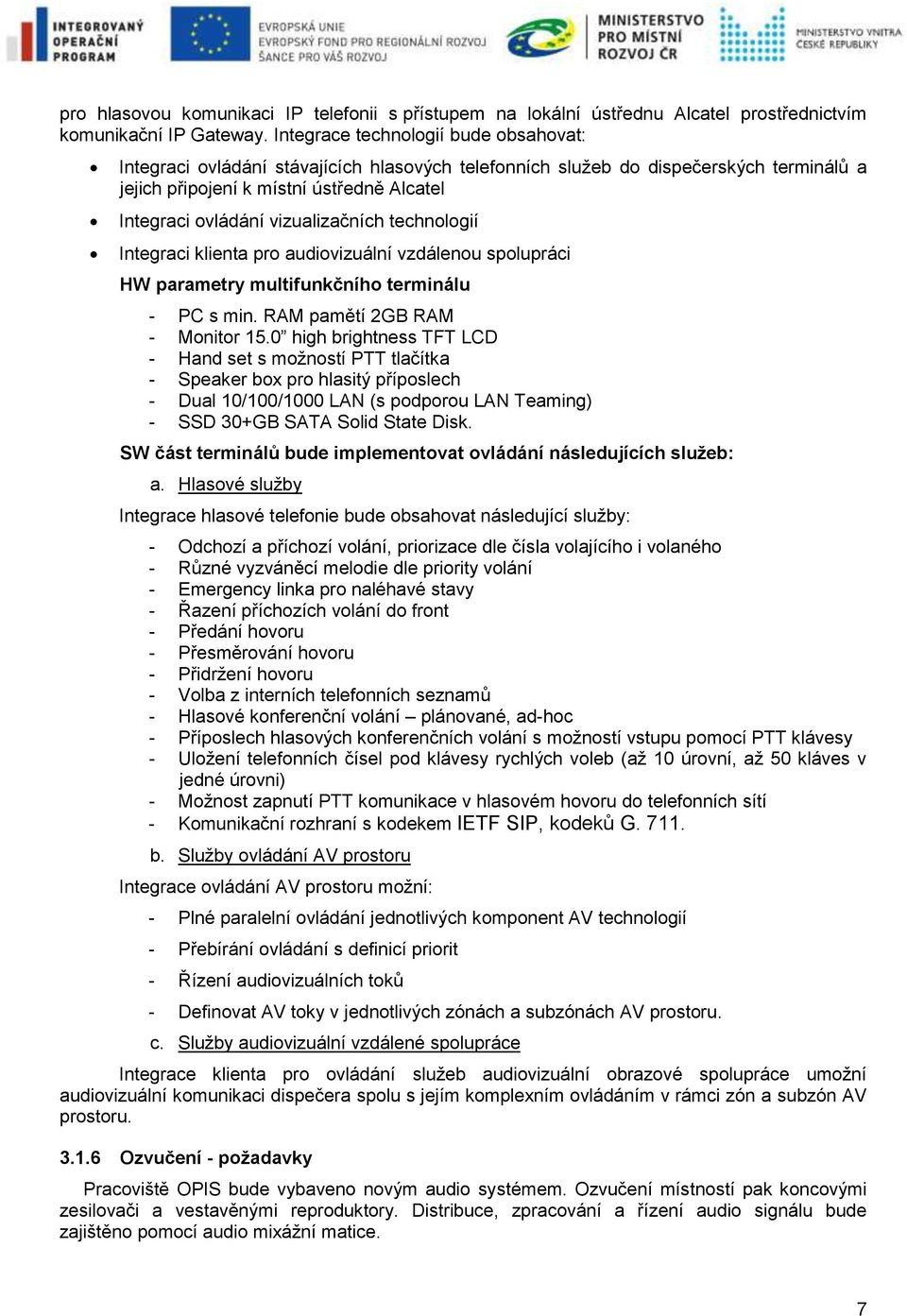

7 pro hlasovou komunikaci IP telefonii s přístupem na lokální ústřednu Alcatel prostřednictvím komunikační IP Gateway. Integrace technologií bude obsahovat: Integraci ovládání stávajících hlasových telefonních služeb do dispečerských terminálů a jejich připojení k místní ústředně Alcatel Integraci ovládání vizualizačních technologií Integraci klienta pro audiovizuální vzdálenou spolupráci HW parametry multifunkčního terminálu - PC s min. RAM pamětí 2GB RAM - Monitor 15.0 high brightness TFT LCD - Hand set s možností PTT tlačítka - Speaker box pro hlasitý příposlech - Dual 10/100/1000 LAN (s podporou LAN Teaming) - SSD 30+GB SATA Solid State Disk. SW část terminálů bude implementovat ovládání následujících služeb: a. Hlasové služby Integrace hlasové telefonie bude obsahovat následující služby: - Odchozí a příchozí volání, priorizace dle čísla volajícího i volaného - Různé vyzváněcí melodie dle priority volání - Emergency linka pro naléhavé stavy - Řazení příchozích volání do front - Předání hovoru - Přesměrování hovoru - Přidržení hovoru - Volba z interních telefonních seznamů - Hlasové konferenční volání plánované, ad-hoc - Příposlech hlasových konferenčních volání s možností vstupu pomocí PTT klávesy - Uložení telefonních čísel pod klávesy rychlých voleb (až 10 úrovní, až 50 kláves v jedné úrovni) - Možnost zapnutí PTT komunikace v hlasovém hovoru do telefonních sítí - Komunikační rozhraní s kodekem IETF SIP, kodeků G b. Služby ovládání AV prostoru Integrace ovládání AV prostoru možní: - Plné paralelní ovládání jednotlivých komponent AV technologií - Přebírání ovládání s definicí priorit - Řízení audiovizuálních toků - Definovat AV toky v jednotlivých zónách a subzónách AV prostoru. c. Služby audiovizuální vzdálené spolupráce Integrace klienta pro ovládání služeb audiovizuální obrazové spolupráce umožní audiovizuální komunikaci dispečera spolu s jejím komplexním ovládáním v rámci zón a subzón AV prostoru Ozvučení - požadavky Pracoviště OPIS bude vybaveno novým audio systémem. Ozvučení místností pak koncovými zesilovači a vestavěnými reproduktory. Distribuce, zpracování a řízení audio signálu bude zajištěno pomocí audio mixážní matice. 7

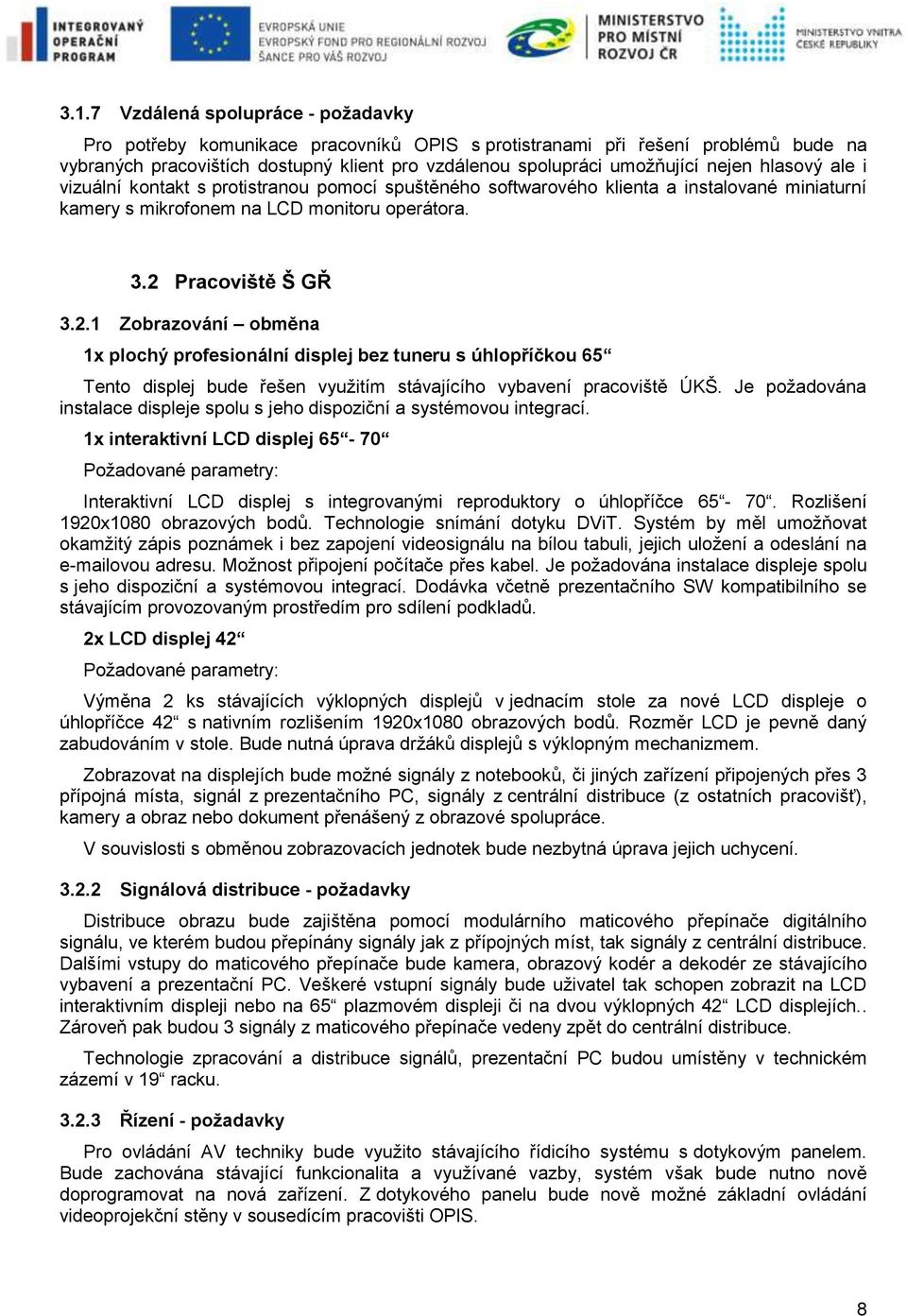

8 3.1.7 Vzdálená spolupráce - požadavky Pro potřeby komunikace pracovníků OPIS s protistranami při řešení problémů bude na vybraných pracovištích dostupný klient pro vzdálenou spolupráci umožňující nejen hlasový ale i vizuální kontakt s protistranou pomocí spuštěného softwarového klienta a instalované miniaturní kamery s mikrofonem na LCD monitoru operátora. 3.2 Pracoviště Š GŘ Zobrazování obměna 1x plochý profesionální displej bez tuneru s úhlopříčkou 65 Tento displej bude řešen využitím stávajícího vybavení pracoviště ÚKŠ. Je požadována instalace displeje spolu s jeho dispoziční a systémovou integrací. 1x interaktivní LCD displej Požadované parametry: Interaktivní LCD displej s integrovanými reproduktory o úhlopříčce Rozlišení 1920x1080 obrazových bodů. Technologie snímání dotyku DViT. Systém by měl umožňovat okamžitý zápis poznámek i bez zapojení videosignálu na bílou tabuli, jejich uložení a odeslání na ovou adresu. Možnost připojení počítače přes kabel. Je požadována instalace displeje spolu s jeho dispoziční a systémovou integrací. Dodávka včetně prezentačního SW kompatibilního se stávajícím provozovaným prostředím pro sdílení podkladů. 2x LCD displej 42 Požadované parametry: Výměna 2 ks stávajících výklopných displejů v jednacím stole za nové LCD displeje o úhlopříčce 42 s nativním rozlišením 1920x1080 obrazových bodů. Rozměr LCD je pevně daný zabudováním v stole. Bude nutná úprava držáků displejů s výklopným mechanizmem. Zobrazovat na displejích bude možné signály z notebooků, či jiných zařízení připojených přes 3 přípojná místa, signál z prezentačního PC, signály z centrální distribuce (z ostatních pracovišť), kamery a obraz nebo dokument přenášený z obrazové spolupráce. V souvislosti s obměnou zobrazovacích jednotek bude nezbytná úprava jejich uchycení Signálová distribuce - požadavky Distribuce obrazu bude zajištěna pomocí modulárního maticového přepínače digitálního signálu, ve kterém budou přepínány signály jak z přípojných míst, tak signály z centrální distribuce. Dalšími vstupy do maticového přepínače bude kamera, obrazový kodér a dekodér ze stávajícího vybavení a prezentační PC. Veškeré vstupní signály bude uživatel tak schopen zobrazit na LCD interaktivním displeji nebo na 65 plazmovém displeji či na dvou výklopných 42 LCD displejích.. Zároveň pak budou 3 signály z maticového přepínače vedeny zpět do centrální distribuce. Technologie zpracování a distribuce signálů, prezentační PC budou umístěny v technickém zázemí v 19 racku Řízení - požadavky Pro ovládání AV techniky bude využito stávajícího řídicího systému s dotykovým panelem. Bude zachována stávající funkcionalita a využívané vazby, systém však bude nutno nově doprogramovat na nová zařízení. Z dotykového panelu bude nově možné základní ovládání videoprojekční stěny v sousedícím pracovišti OPIS. 8

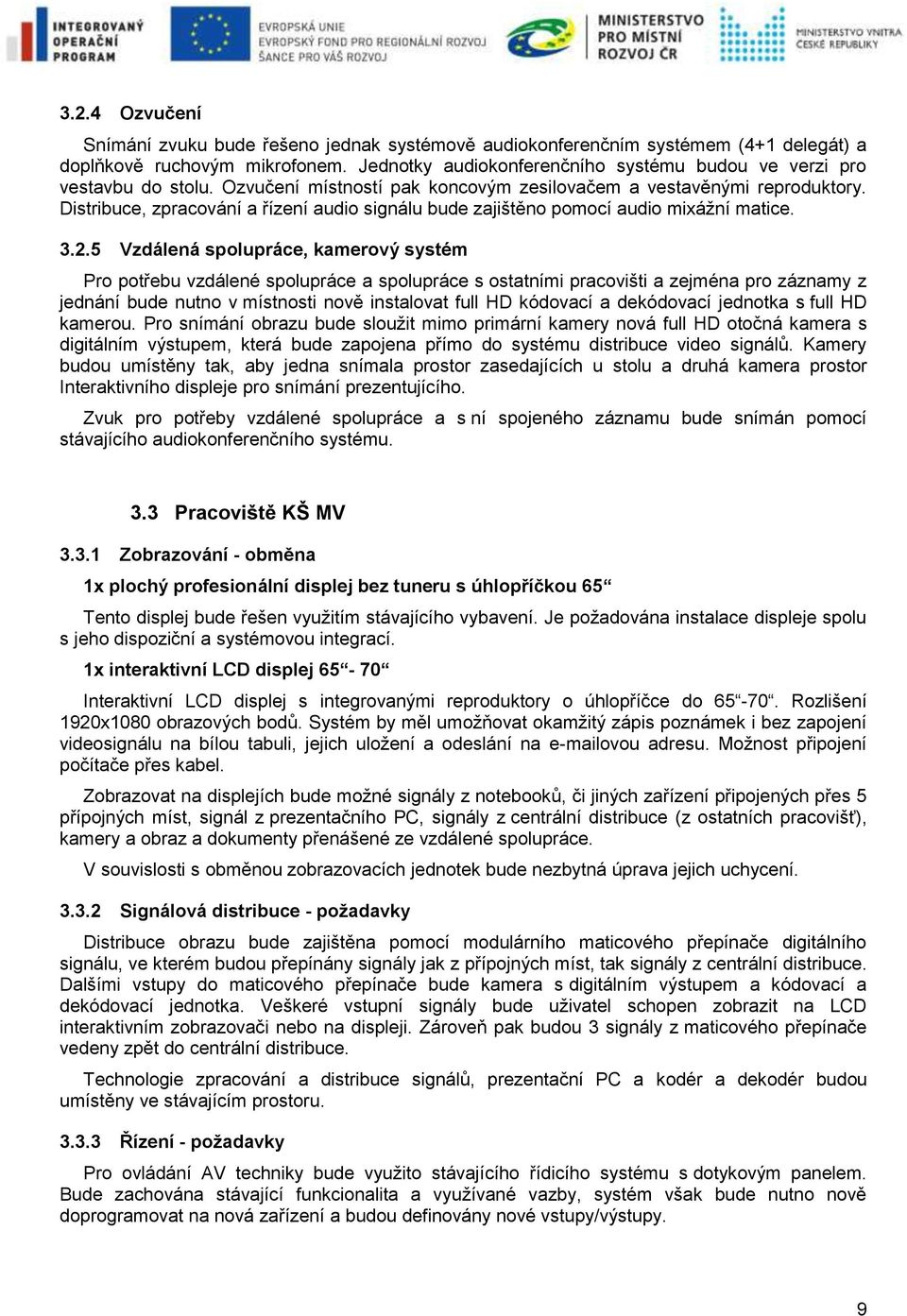

9 3.2.4 Ozvučení Snímání zvuku bude řešeno jednak systémově audiokonferenčním systémem (4+1 delegát) a doplňkově ruchovým mikrofonem. Jednotky audiokonferenčního systému budou ve verzi pro vestavbu do stolu. Ozvučení místností pak koncovým zesilovačem a vestavěnými reproduktory. Distribuce, zpracování a řízení audio signálu bude zajištěno pomocí audio mixážní matice Vzdálená spolupráce, kamerový systém Pro potřebu vzdálené spolupráce a spolupráce s ostatními pracovišti a zejména pro záznamy z jednání bude nutno v místnosti nově instalovat full HD kódovací a dekódovací jednotka s full HD kamerou. Pro snímání obrazu bude sloužit mimo primární kamery nová full HD otočná kamera s digitálním výstupem, která bude zapojena přímo do systému distribuce video signálů. Kamery budou umístěny tak, aby jedna snímala prostor zasedajících u stolu a druhá kamera prostor Interaktivního displeje pro snímání prezentujícího. Zvuk pro potřeby vzdálené spolupráce a s ní spojeného záznamu bude snímán pomocí stávajícího audiokonferenčního systému. 3.3 Pracoviště KŠ MV Zobrazování - obměna 1x plochý profesionální displej bez tuneru s úhlopříčkou 65 Tento displej bude řešen využitím stávajícího vybavení. Je požadována instalace displeje spolu s jeho dispoziční a systémovou integrací. 1x interaktivní LCD displej Interaktivní LCD displej s integrovanými reproduktory o úhlopříčce do Rozlišení 1920x1080 obrazových bodů. Systém by měl umožňovat okamžitý zápis poznámek i bez zapojení videosignálu na bílou tabuli, jejich uložení a odeslání na ovou adresu. Možnost připojení počítače přes kabel. Zobrazovat na displejích bude možné signály z notebooků, či jiných zařízení připojených přes 5 přípojných míst, signál z prezentačního PC, signály z centrální distribuce (z ostatních pracovišť), kamery a obraz a dokumenty přenášené ze vzdálené spolupráce. V souvislosti s obměnou zobrazovacích jednotek bude nezbytná úprava jejich uchycení Signálová distribuce - požadavky Distribuce obrazu bude zajištěna pomocí modulárního maticového přepínače digitálního signálu, ve kterém budou přepínány signály jak z přípojných míst, tak signály z centrální distribuce. Dalšími vstupy do maticového přepínače bude kamera s digitálním výstupem a kódovací a dekódovací jednotka. Veškeré vstupní signály bude uživatel schopen zobrazit na LCD interaktivním zobrazovači nebo na displeji. Zároveň pak budou 3 signály z maticového přepínače vedeny zpět do centrální distribuce. Technologie zpracování a distribuce signálů, prezentační PC a kodér a dekodér budou umístěny ve stávajícím prostoru Řízení - požadavky Pro ovládání AV techniky bude využito stávajícího řídicího systému s dotykovým panelem. Bude zachována stávající funkcionalita a využívané vazby, systém však bude nutno nově doprogramovat na nová zařízení a budou definovány nové vstupy/výstupy. 9

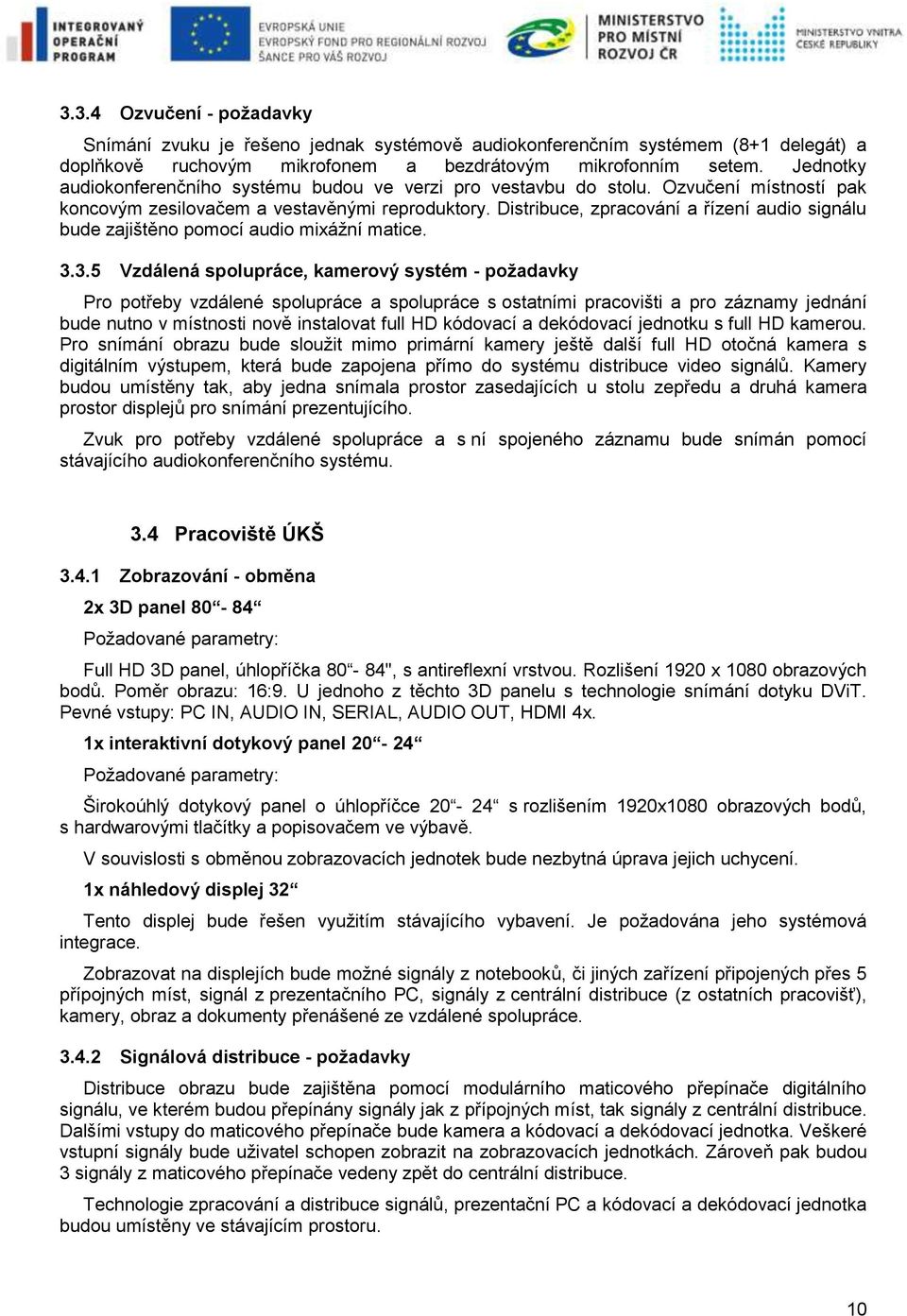

10 3.3.4 Ozvučení - požadavky Snímání zvuku je řešeno jednak systémově audiokonferenčním systémem (8+1 delegát) a doplňkově ruchovým mikrofonem a bezdrátovým mikrofonním setem. Jednotky audiokonferenčního systému budou ve verzi pro vestavbu do stolu. Ozvučení místností pak koncovým zesilovačem a vestavěnými reproduktory. Distribuce, zpracování a řízení audio signálu bude zajištěno pomocí audio mixážní matice Vzdálená spolupráce, kamerový systém - požadavky Pro potřeby vzdálené spolupráce a spolupráce s ostatními pracovišti a pro záznamy jednání bude nutno v místnosti nově instalovat full HD kódovací a dekódovací jednotku s full HD kamerou. Pro snímání obrazu bude sloužit mimo primární kamery ještě další full HD otočná kamera s digitálním výstupem, která bude zapojena přímo do systému distribuce video signálů. Kamery budou umístěny tak, aby jedna snímala prostor zasedajících u stolu zepředu a druhá kamera prostor displejů pro snímání prezentujícího. Zvuk pro potřeby vzdálené spolupráce a s ní spojeného záznamu bude snímán pomocí stávajícího audiokonferenčního systému. 3.4 Pracoviště ÚKŠ Zobrazování - obměna 2x 3D panel Požadované parametry: Full HD 3D panel, úhlopříčka 80-84", s antireflexní vrstvou. Rozlišení 1920 x 1080 obrazových bodů. Poměr obrazu: 16:9. U jednoho z těchto 3D panelu s technologie snímání dotyku DViT. Pevné vstupy: PC IN, AUDIO IN, SERIAL, AUDIO OUT, HDMI 4x. 1x interaktivní dotykový panel Požadované parametry: Širokoúhlý dotykový panel o úhlopříčce s rozlišením 1920x1080 obrazových bodů, s hardwarovými tlačítky a popisovačem ve výbavě. V souvislosti s obměnou zobrazovacích jednotek bude nezbytná úprava jejich uchycení. 1x náhledový displej 32 Tento displej bude řešen využitím stávajícího vybavení. Je požadována jeho systémová integrace. Zobrazovat na displejích bude možné signály z notebooků, či jiných zařízení připojených přes 5 přípojných míst, signál z prezentačního PC, signály z centrální distribuce (z ostatních pracovišť), kamery, obraz a dokumenty přenášené ze vzdálené spolupráce Signálová distribuce - požadavky Distribuce obrazu bude zajištěna pomocí modulárního maticového přepínače digitálního signálu, ve kterém budou přepínány signály jak z přípojných míst, tak signály z centrální distribuce. Dalšími vstupy do maticového přepínače bude kamera a kódovací a dekódovací jednotka. Veškeré vstupní signály bude uživatel schopen zobrazit na zobrazovacích jednotkách. Zároveň pak budou 3 signály z maticového přepínače vedeny zpět do centrální distribuce. Technologie zpracování a distribuce signálů, prezentační PC a kódovací a dekódovací jednotka budou umístěny ve stávajícím prostoru. 10

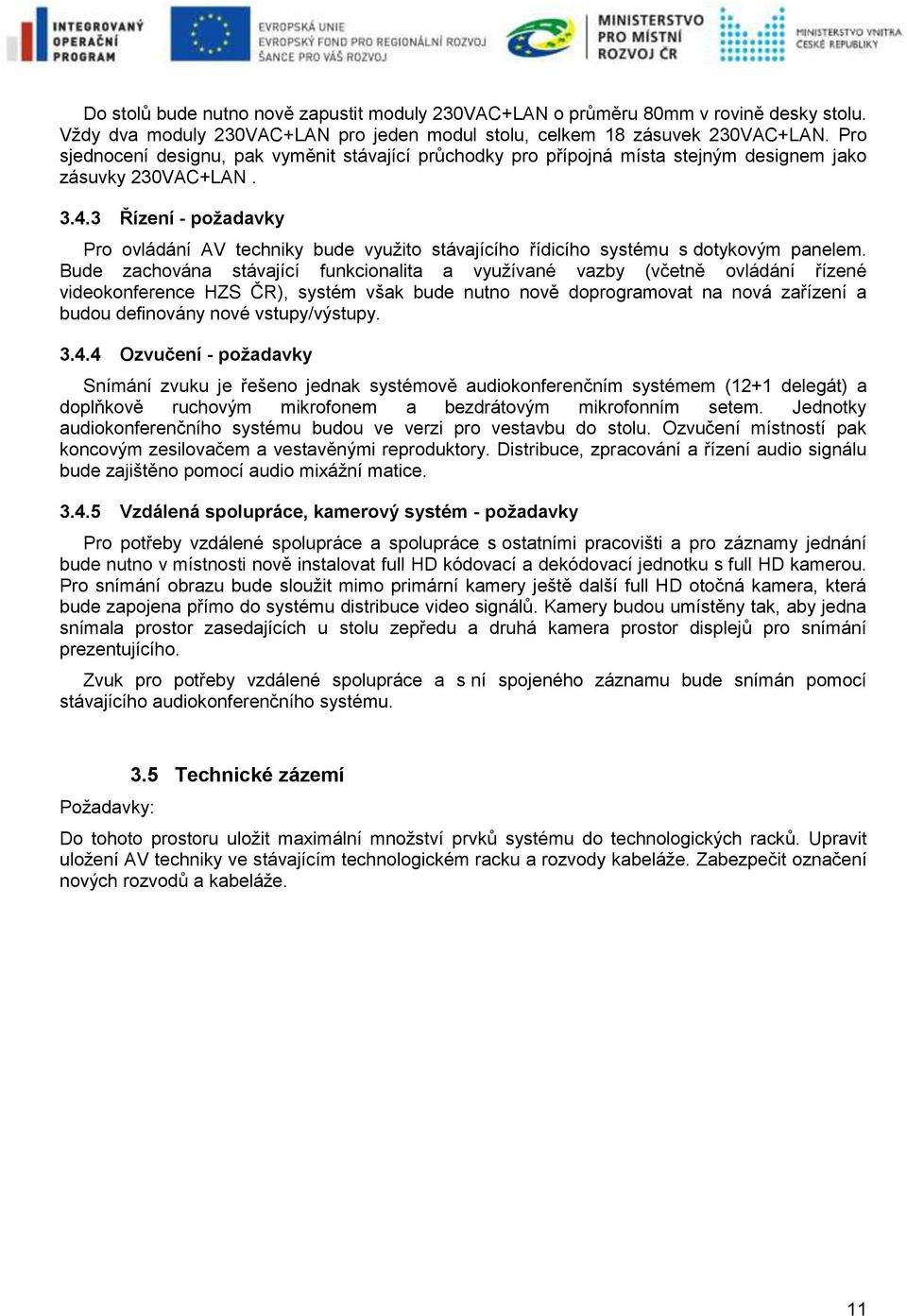

11 Do stolů bude nutno nově zapustit moduly 230VAC+LAN o průměru 80mm v rovině desky stolu. Vždy dva moduly 230VAC+LAN pro jeden modul stolu, celkem 18 zásuvek 230VAC+LAN. Pro sjednocení designu, pak vyměnit stávající průchodky pro přípojná místa stejným designem jako zásuvky 230VAC+LAN Řízení - požadavky Pro ovládání AV techniky bude využito stávajícího řídicího systému s dotykovým panelem. Bude zachována stávající funkcionalita a využívané vazby (včetně ovládání řízené videokonference HZS ČR), systém však bude nutno nově doprogramovat na nová zařízení a budou definovány nové vstupy/výstupy Ozvučení - požadavky Snímání zvuku je řešeno jednak systémově audiokonferenčním systémem (12+1 delegát) a doplňkově ruchovým mikrofonem a bezdrátovým mikrofonním setem. Jednotky audiokonferenčního systému budou ve verzi pro vestavbu do stolu. Ozvučení místností pak koncovým zesilovačem a vestavěnými reproduktory. Distribuce, zpracování a řízení audio signálu bude zajištěno pomocí audio mixážní matice Vzdálená spolupráce, kamerový systém - požadavky Pro potřeby vzdálené spolupráce a spolupráce s ostatními pracovišti a pro záznamy jednání bude nutno v místnosti nově instalovat full HD kódovací a dekódovací jednotku s full HD kamerou. Pro snímání obrazu bude sloužit mimo primární kamery ještě další full HD otočná kamera, která bude zapojena přímo do systému distribuce video signálů. Kamery budou umístěny tak, aby jedna snímala prostor zasedajících u stolu zepředu a druhá kamera prostor displejů pro snímání prezentujícího. Zvuk pro potřeby vzdálené spolupráce a s ní spojeného záznamu bude snímán pomocí stávajícího audiokonferenčního systému. Požadavky: 3.5 Technické zázemí Do tohoto prostoru uložit maximální množství prvků systému do technologických racků. Upravit uložení AV techniky ve stávajícím technologickém racku a rozvody kabeláže. Zabezpečit označení nových rozvodů a kabeláže. 11
