ZÁLUŽSKÝ POTOK strana 1. Technická zpráva. Rev_1. a) Předmět projektu b) Stávající stav c) Technické řešení d) Postup výstavby...

Transkript

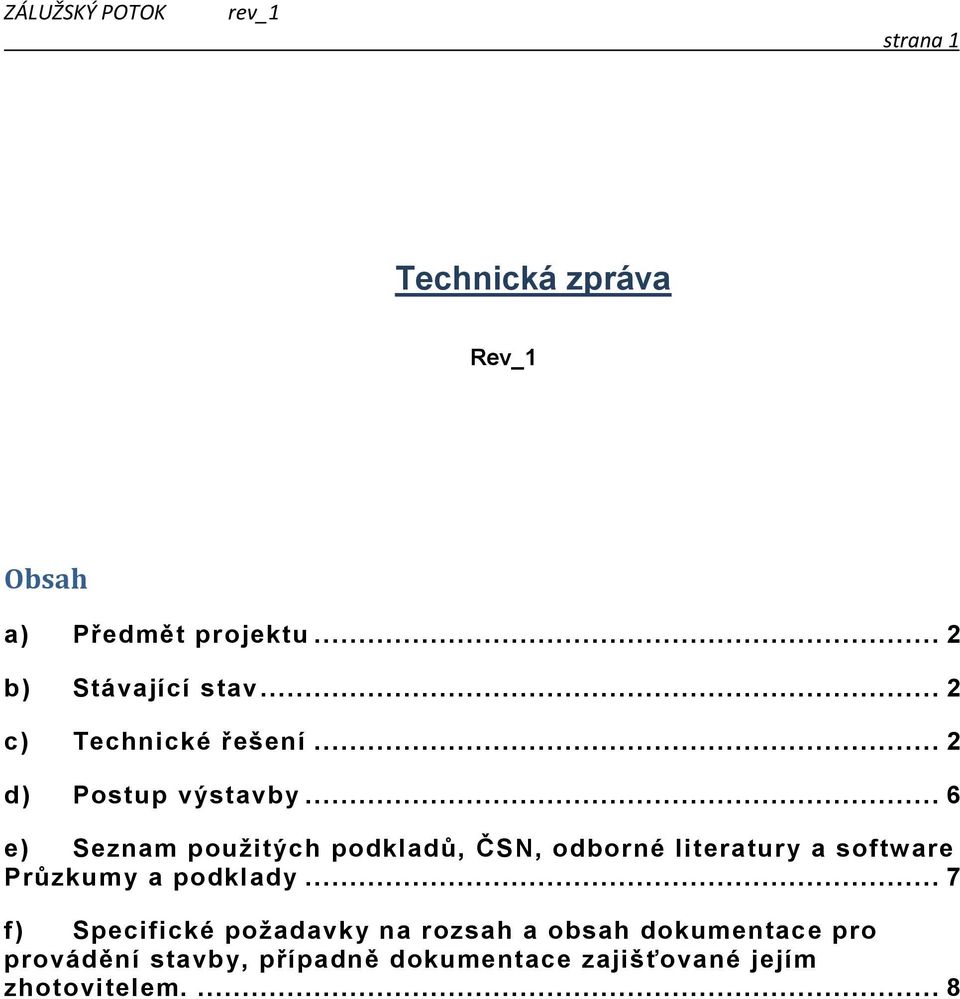

1 strana 1 Technická zpráva Rev_1 Obsah a) Předmět projektu... 2 b) Stávající stav... 2 c) Technické řešení... 2 d) Postup výstavby... 6 e) Seznam použitých podkladů, ČSN, odborné literatury a software Průzkumy a podklady... 7 f) Specifické požadavky na rozsah a obsah dokumentace pro provádění stavby, případně dokumentace zajišťované jejím zhotovitelem.... 8

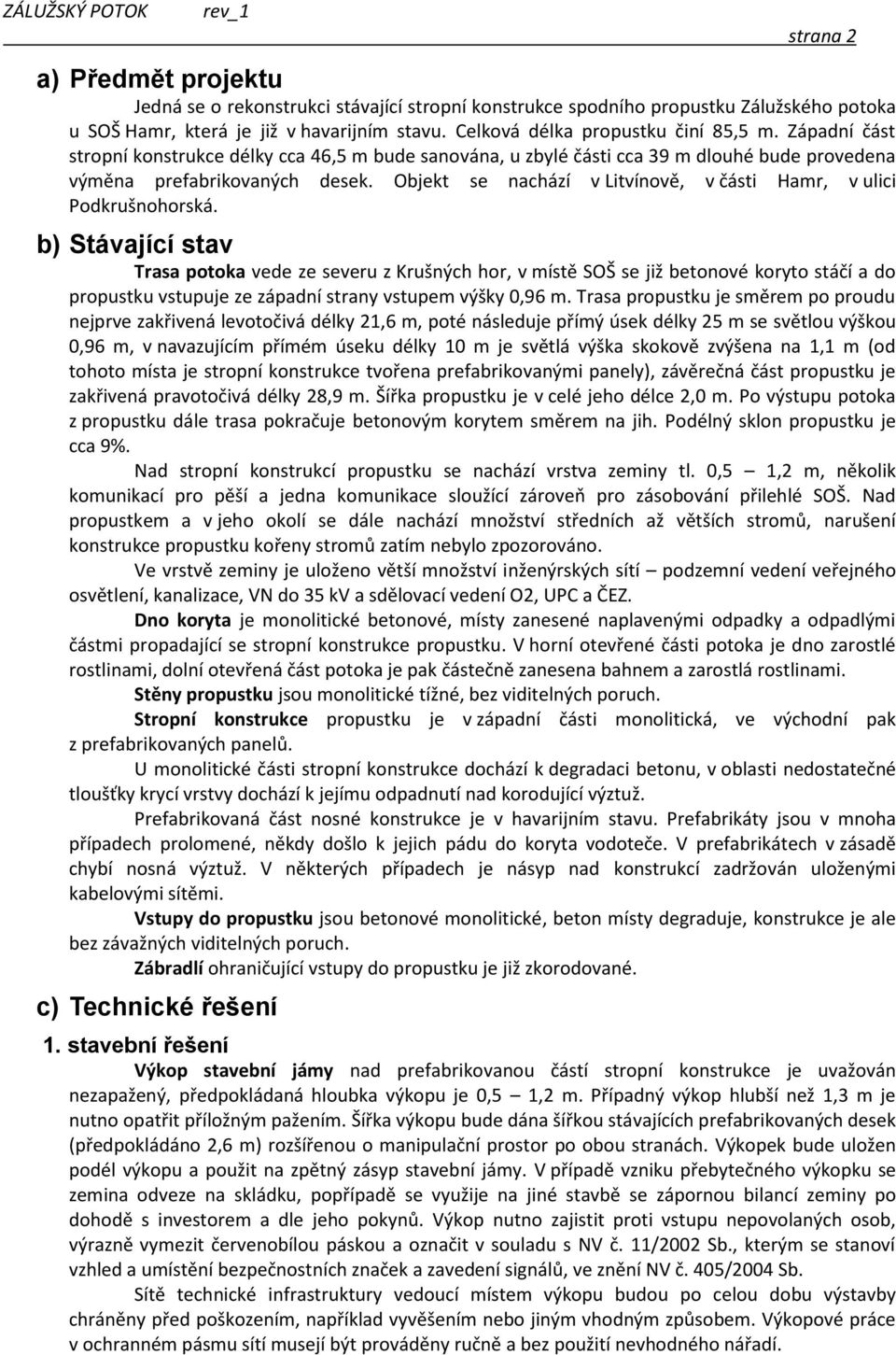

2 strana 2 a) Předmět projektu Jedná se o rekonstrukci stávající stropní konstrukce spodního propustku Zálužského potoka u SOŠ Hamr, která je již v havarijním stavu. Celková délka propustku činí 85,5 m. Západní část stropní konstrukce délky cca 46,5 m bude sanována, u zbylé části cca 39 m dlouhé bude provedena výměna prefabrikovaných desek. Objekt se nachází v Litvínově, v části Hamr, v ulici Podkrušnohorská. b) Stávající stav Trasa potoka vede ze severu z Krušných hor, v místě SOŠ se již betonové koryto stáčí a do propustku vstupuje ze západní strany vstupem výšky 0,96 m. Trasa propustku je směrem po proudu nejprve zakřivená levotočivá délky 21,6 m, poté následuje přímý úsek délky 25 m se světlou výškou 0,96 m, v navazujícím přímém úseku délky 10 m je světlá výška skokově zvýšena na 1,1 m (od tohoto místa je stropní konstrukce tvořena prefabrikovanými panely), závěrečná část propustku je zakřivená pravotočivá délky 28,9 m. Šířka propustku je v celé jeho délce 2,0 m. Po výstupu potoka z propustku dále trasa pokračuje betonovým korytem směrem na jih. Podélný sklon propustku je cca 9%. Nad stropní konstrukcí propustku se nachází vrstva zeminy tl. 0,5 1,2 m, několik komunikací pro pěší a jedna komunikace sloužící zároveň pro zásobování přilehlé SOŠ. Nad propustkem a v jeho okolí se dále nachází množství středních až větších stromů, narušení konstrukce propustku kořeny stromů zatím nebylo zpozorováno. Ve vrstvě zeminy je uloženo větší množství inženýrských sítí podzemní vedení veřejného osvětlení, kanalizace, VN do 35 kv a sdělovací vedení O2, UPC a ČEZ. Dno koryta je monolitické betonové, místy zanesené naplavenými odpadky a odpadlými částmi propadající se stropní konstrukce propustku. V horní otevřené části potoka je dno zarostlé rostlinami, dolní otevřená část potoka je pak částečně zanesena bahnem a zarostlá rostlinami. Stěny propustku jsou monolitické tížné, bez viditelných poruch. Stropní konstrukce propustku je v západní části monolitická, ve východní pak z prefabrikovaných panelů. U monolitické části stropní konstrukce dochází k degradaci betonu, v oblasti nedostatečné tloušťky krycí vrstvy dochází k jejímu odpadnutí nad korodující výztuž. Prefabrikovaná část nosné konstrukce je v havarijním stavu. Prefabrikáty jsou v mnoha případech prolomené, někdy došlo k jejich pádu do koryta vodoteče. V prefabrikátech v zásadě chybí nosná výztuž. V některých případech je násyp nad konstrukcí zadržován uloženými kabelovými sítěmi. Vstupy do propustku jsou betonové monolitické, beton místy degraduje, konstrukce je ale bez závažných viditelných poruch. Zábradlí ohraničující vstupy do propustku je již zkorodované. c) Technické řešení 1. stavební řešení Výkop stavební jámy nad prefabrikovanou částí stropní konstrukce je uvažován nezapažený, předpokládaná hloubka výkopu je 0,5 1,2 m. Případný výkop hlubší než 1,3 m je nutno opatřit příložným pažením. Šířka výkopu bude dána šířkou stávajících prefabrikovaných desek (předpokládáno 2,6 m) rozšířenou o manipulační prostor po obou stranách. Výkopek bude uložen podél výkopu a použit na zpětný zásyp stavební jámy. V případě vzniku přebytečného výkopku se zemina odveze na skládku, popřípadě se využije na jiné stavbě se zápornou bilancí zeminy po dohodě s investorem a dle jeho pokynů. Výkop nutno zajistit proti vstupu nepovolaných osob, výrazně vymezit červenobílou páskou a označit v souladu s NV č. 11/2002 Sb., kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů, ve znění NV č. 405/2004 Sb. Sítě technické infrastruktury vedoucí místem výkopu budou po celou dobu výstavby chráněny před poškozením, například vyvěšením nebo jiným vhodným způsobem. Výkopové práce v ochranném pásmu sítí musejí být prováděny ručně a bez použití nevhodného nářadí.

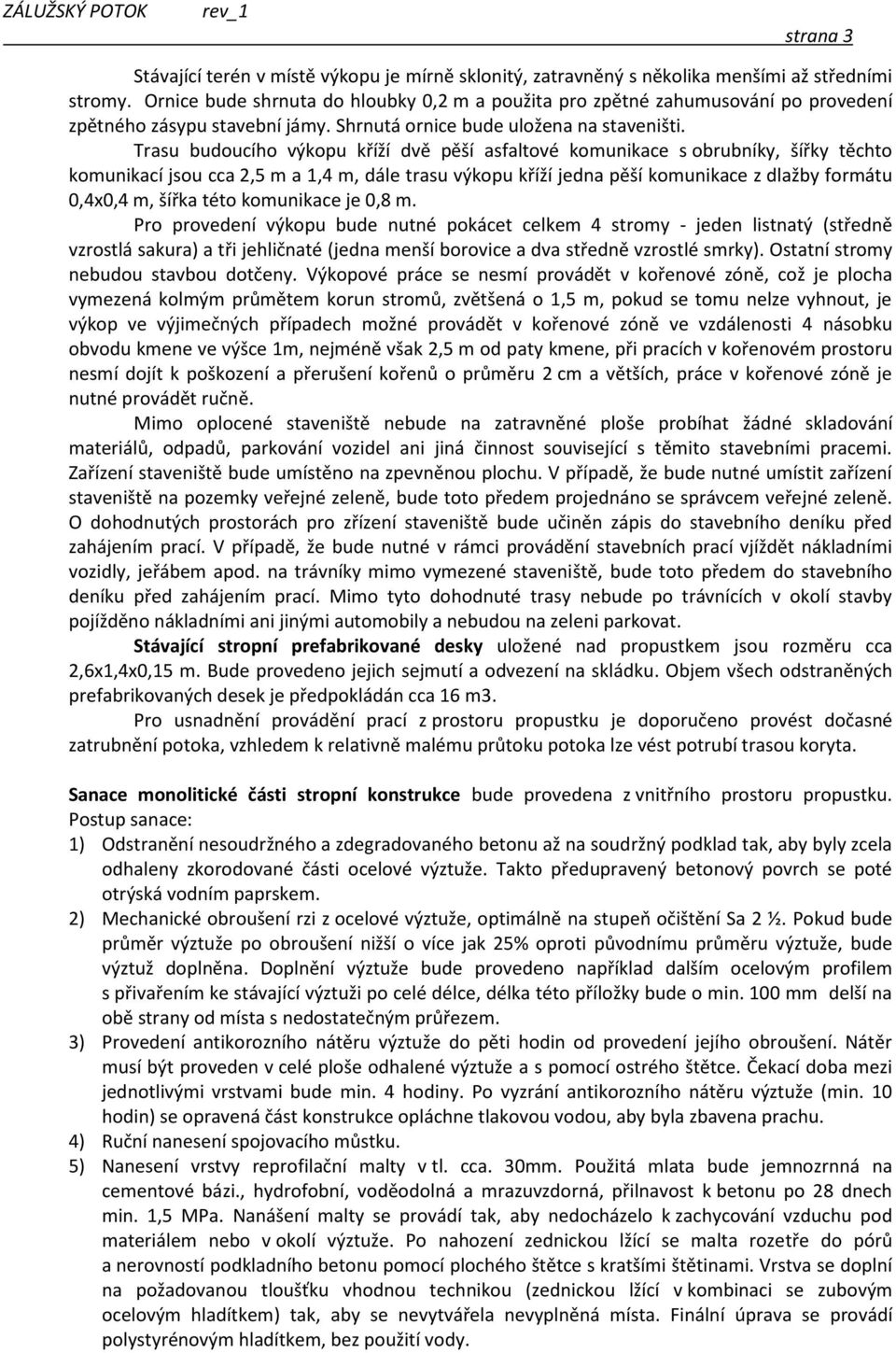

3 strana 3 Stávající terén v místě výkopu je mírně sklonitý, zatravněný s několika menšími až středními stromy. Ornice bude shrnuta do hloubky 0,2 m a použita pro zpětné zahumusování po provedení zpětného zásypu stavební jámy. Shrnutá ornice bude uložena na staveništi. Trasu budoucího výkopu kříží dvě pěší asfaltové komunikace s obrubníky, šířky těchto komunikací jsou cca 2,5 m a 1,4 m, dále trasu výkopu kříží jedna pěší komunikace z dlažby formátu 0,4x0,4 m, šířka této komunikace je 0,8 m. Pro provedení výkopu bude nutné pokácet celkem 4 stromy - jeden listnatý (středně vzrostlá sakura) a tři jehličnaté (jedna menší borovice a dva středně vzrostlé smrky). Ostatní stromy nebudou stavbou dotčeny. Výkopové práce se nesmí provádět v kořenové zóně, což je plocha vymezená kolmým průmětem korun stromů, zvětšená o 1,5 m, pokud se tomu nelze vyhnout, je výkop ve výjimečných případech možné provádět v kořenové zóně ve vzdálenosti 4 násobku obvodu kmene ve výšce 1m, nejméně však 2,5 m od paty kmene, při pracích v kořenovém prostoru nesmí dojít k poškození a přerušení kořenů o průměru 2 cm a větších, práce v kořenové zóně je nutné provádět ručně. Mimo oplocené staveniště nebude na zatravněné ploše probíhat žádné skladování materiálů, odpadů, parkování vozidel ani jiná činnost související s těmito stavebními pracemi. Zařízení staveniště bude umístěno na zpevněnou plochu. V případě, že bude nutné umístit zařízení staveniště na pozemky veřejné zeleně, bude toto předem projednáno se správcem veřejné zeleně. O dohodnutých prostorách pro zřízení staveniště bude učiněn zápis do stavebního deníku před zahájením prací. V případě, že bude nutné v rámci provádění stavebních prací vjíždět nákladními vozidly, jeřábem apod. na trávníky mimo vymezené staveniště, bude toto předem do stavebního deníku před zahájením prací. Mimo tyto dohodnuté trasy nebude po trávnících v okolí stavby pojížděno nákladními ani jinými automobily a nebudou na zeleni parkovat. Stávající stropní prefabrikované desky uložené nad propustkem jsou rozměru cca 2,6x1,4x0,15 m. Bude provedeno jejich sejmutí a odvezení na skládku. Objem všech odstraněných prefabrikovaných desek je předpokládán cca 16 m3. Pro usnadnění provádění prací z prostoru propustku je doporučeno provést dočasné zatrubnění potoka, vzhledem k relativně malému průtoku potoka lze vést potrubí trasou koryta. Sanace monolitické části stropní konstrukce bude provedena z vnitřního prostoru propustku. Postup sanace: 1) Odstranění nesoudržného a zdegradovaného betonu až na soudržný podklad tak, aby byly zcela odhaleny zkorodované části ocelové výztuže. Takto předupravený betonový povrch se poté otrýská vodním paprskem. 2) Mechanické obroušení rzi z ocelové výztuže, optimálně na stupeň očištění Sa 2 ½. Pokud bude průměr výztuže po obroušení nižší o více jak 25% oproti původnímu průměru výztuže, bude výztuž doplněna. Doplnění výztuže bude provedeno například dalším ocelovým profilem s přivařením ke stávající výztuži po celé délce, délka této příložky bude o min. 100 mm delší na obě strany od místa s nedostatečným průřezem. 3) Provedení antikorozního nátěru výztuže do pěti hodin od provedení jejího obroušení. Nátěr musí být proveden v celé ploše odhalené výztuže a s pomocí ostrého štětce. Čekací doba mezi jednotlivými vrstvami bude min. 4 hodiny. Po vyzrání antikorozního nátěru výztuže (min. 10 hodin) se opravená část konstrukce opláchne tlakovou vodou, aby byla zbavena prachu. 4) Ruční nanesení spojovacího můstku. 5) Nanesení vrstvy reprofilační malty v tl. cca. 30mm. Použitá mlata bude jemnozrnná na cementové bázi., hydrofobní, voděodolná a mrazuvzdorná, přilnavost k betonu po 28 dnech min. 1,5 MPa. Nanášení malty se provádí tak, aby nedocházelo k zachycování vzduchu pod materiálem nebo v okolí výztuže. Po nahození zednickou lžící se malta rozetře do pórů a nerovností podkladního betonu pomocí plochého štětce s kratšími štětinami. Vrstva se doplní na požadovanou tloušťku vhodnou technikou (zednickou lžící v kombinaci se zubovým ocelovým hladítkem) tak, aby se nevytvářela nevyplněná místa. Finální úprava se provádí polystyrénovým hladítkem, bez použití vody.

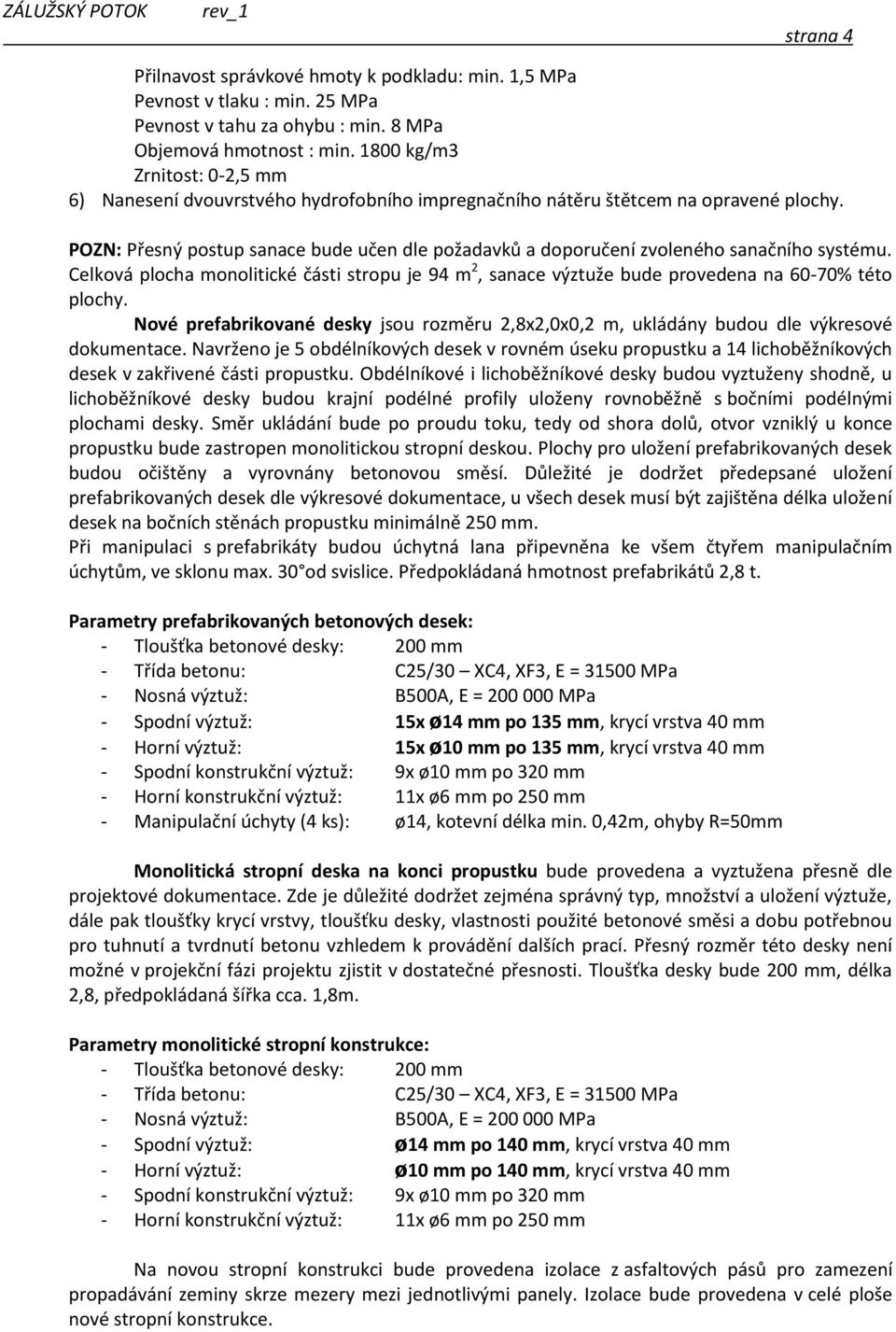

4 strana 4 Přilnavost správkové hmoty k podkladu: min. 1,5 MPa Pevnost v tlaku : min. 25 MPa Pevnost v tahu za ohybu : min. 8 MPa Objemová hmotnost : min kg/m3 Zrnitost: 0-2,5 mm 6) Nanesení dvouvrstvého hydrofobního impregnačního nátěru štětcem na opravené plochy. POZN: Přesný postup sanace bude učen dle požadavků a doporučení zvoleného sanačního systému. Celková plocha monolitické části stropu je 94 m 2, sanace výztuže bude provedena na 60-70% této plochy. Nové prefabrikované desky jsou rozměru 2,8x2,0x0,2 m, ukládány budou dle výkresové dokumentace. Navrženo je 5 obdélníkových desek v rovném úseku propustku a 14 lichoběžníkových desek v zakřivené části propustku. Obdélníkové i lichoběžníkové desky budou vyztuženy shodně, u lichoběžníkové desky budou krajní podélné profily uloženy rovnoběžně s bočními podélnými plochami desky. Směr ukládání bude po proudu toku, tedy od shora dolů, otvor vzniklý u konce propustku bude zastropen monolitickou stropní deskou. Plochy pro uložení prefabrikovaných desek budou očištěny a vyrovnány betonovou směsí. Důležité je dodržet předepsané uložení prefabrikovaných desek dle výkresové dokumentace, u všech desek musí být zajištěna délka uložení desek na bočních stěnách propustku minimálně 250 mm. Při manipulaci s prefabrikáty budou úchytná lana připevněna ke všem čtyřem manipulačním úchytům, ve sklonu max. 30 od svislice. Předpokládaná hmotnost prefabrikátů 2,8 t. Parametry prefabrikovaných betonových desek: - Tloušťka betonové desky: 200 mm - Třída betonu: C25/30 XC4, XF3, E = MPa - Nosná výztuž: B500A, E = MPa - Spodní výztuž: 15x ø14 mm po 135 mm, krycí vrstva 40 mm - Horní výztuž: 15x ø10 mm po 135 mm, krycí vrstva 40 mm - Spodní konstrukční výztuž: 9x ø10 mm po 320 mm - Horní konstrukční výztuž: 11x ø6 mm po 250 mm - Manipulační úchyty (4 ks): ø14, kotevní délka min. 0,42m, ohyby R=50mm Monolitická stropní deska na konci propustku bude provedena a vyztužena přesně dle projektové dokumentace. Zde je důležité dodržet zejména správný typ, množství a uložení výztuže, dále pak tloušťky krycí vrstvy, tloušťku desky, vlastnosti použité betonové směsi a dobu potřebnou pro tuhnutí a tvrdnutí betonu vzhledem k provádění dalších prací. Přesný rozměr této desky není možné v projekční fázi projektu zjistit v dostatečné přesnosti. Tloušťka desky bude 200 mm, délka 2,8, předpokládaná šířka cca. 1,8m. Parametry monolitické stropní konstrukce: - Tloušťka betonové desky: 200 mm - Třída betonu: C25/30 XC4, XF3, E = MPa - Nosná výztuž: B500A, E = MPa - Spodní výztuž: ø14 mm po 140 mm, krycí vrstva 40 mm - Horní výztuž: ø10 mm po 140 mm, krycí vrstva 40 mm - Spodní konstrukční výztuž: 9x ø10 mm po 320 mm - Horní konstrukční výztuž: 11x ø6 mm po 250 mm Na novou stropní konstrukci bude provedena izolace z asfaltových pásů pro zamezení propadávání zeminy skrze mezery mezi jednotlivými panely. Izolace bude provedena v celé ploše nové stropní konstrukce.

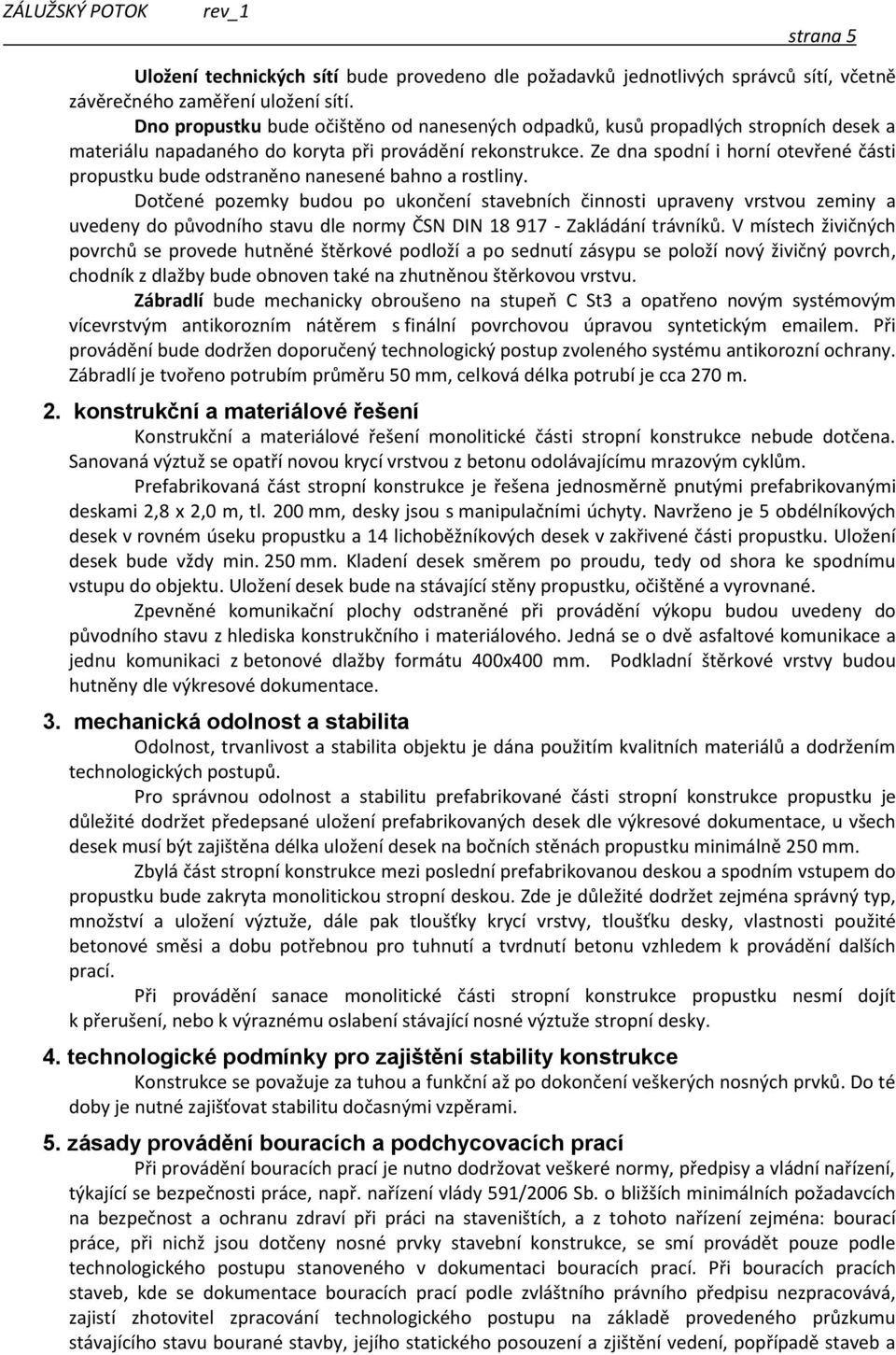

5 strana 5 Uložení technických sítí bude provedeno dle požadavků jednotlivých správců sítí, včetně závěrečného zaměření uložení sítí. Dno propustku bude očištěno od nanesených odpadků, kusů propadlých stropních desek a materiálu napadaného do koryta při provádění rekonstrukce. Ze dna spodní i horní otevřené části propustku bude odstraněno nanesené bahno a rostliny. Dotčené pozemky budou po ukončení stavebních činnosti upraveny vrstvou zeminy a uvedeny do původního stavu dle normy ČSN DIN Zakládání trávníků. V místech živičných povrchů se provede hutněné štěrkové podloží a po sednutí zásypu se položí nový živičný povrch, chodník z dlažby bude obnoven také na zhutněnou štěrkovou vrstvu. Zábradlí bude mechanicky obroušeno na stupeň C St3 a opatřeno novým systémovým vícevrstvým antikorozním nátěrem s finální povrchovou úpravou syntetickým em. Při provádění bude dodržen doporučený technologický postup zvoleného systému antikorozní ochrany. Zábradlí je tvořeno potrubím průměru 50 mm, celková délka potrubí je cca 270 m. 2. konstrukční a materiálové řešení Konstrukční a materiálové řešení monolitické části stropní konstrukce nebude dotčena. Sanovaná výztuž se opatří novou krycí vrstvou z betonu odolávajícímu mrazovým cyklům. Prefabrikovaná část stropní konstrukce je řešena jednosměrně pnutými prefabrikovanými deskami 2,8 x 2,0 m, tl. 200 mm, desky jsou s manipulačními úchyty. Navrženo je 5 obdélníkových desek v rovném úseku propustku a 14 lichoběžníkových desek v zakřivené části propustku. Uložení desek bude vždy min. 250 mm. Kladení desek směrem po proudu, tedy od shora ke spodnímu vstupu do objektu. Uložení desek bude na stávající stěny propustku, očištěné a vyrovnané. Zpevněné komunikační plochy odstraněné při provádění výkopu budou uvedeny do původního stavu z hlediska konstrukčního i materiálového. Jedná se o dvě asfaltové komunikace a jednu komunikaci z betonové dlažby formátu 400x400 mm. Podkladní štěrkové vrstvy budou hutněny dle výkresové dokumentace. 3. mechanická odolnost a stabilita Odolnost, trvanlivost a stabilita objektu je dána použitím kvalitních materiálů a dodržením technologických postupů. Pro správnou odolnost a stabilitu prefabrikované části stropní konstrukce propustku je důležité dodržet předepsané uložení prefabrikovaných desek dle výkresové dokumentace, u všech desek musí být zajištěna délka uložení desek na bočních stěnách propustku minimálně 250 mm. Zbylá část stropní konstrukce mezi poslední prefabrikovanou deskou a spodním vstupem do propustku bude zakryta monolitickou stropní deskou. Zde je důležité dodržet zejména správný typ, množství a uložení výztuže, dále pak tloušťky krycí vrstvy, tloušťku desky, vlastnosti použité betonové směsi a dobu potřebnou pro tuhnutí a tvrdnutí betonu vzhledem k provádění dalších prací. Při provádění sanace monolitické části stropní konstrukce propustku nesmí dojít k přerušení, nebo k výraznému oslabení stávající nosné výztuže stropní desky. 4. technologické podmínky pro zajištění stability konstrukce Konstrukce se považuje za tuhou a funkční až po dokončení veškerých nosných prvků. Do té doby je nutné zajišťovat stabilitu dočasnými vzpěrami. 5. zásady provádění bouracích a podchycovacích prací Při provádění bouracích prací je nutno dodržovat veškeré normy, předpisy a vládní nařízení, týkající se bezpečnosti práce, např. nařízení vlády 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, a z tohoto nařízení zejména: bourací práce, při nichž jsou dotčeny nosné prvky stavební konstrukce, se smí provádět pouze podle technologického postupu stanoveného v dokumentaci bouracích prací. Při bouracích pracích staveb, kde se dokumentace bouracích prací podle zvláštního právního předpisu nezpracovává, zajistí zhotovitel zpracování technologického postupu na základě provedeného průzkumu stávajícího stavu bourané stavby, jejího statického posouzení a zjištění vedení, popřípadě staveb a

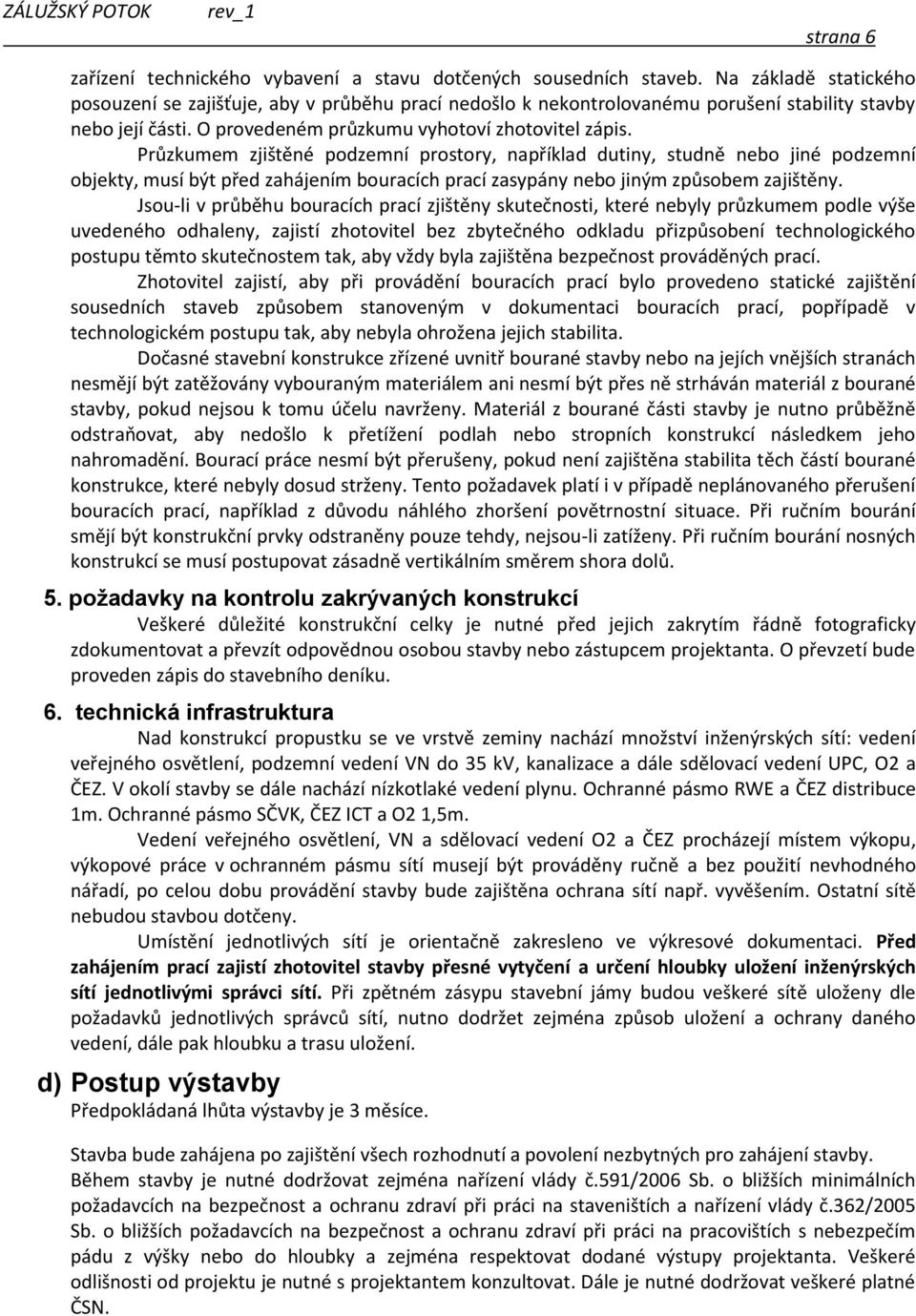

6 strana 6 zařízení technického vybavení a stavu dotčených sousedních staveb. Na základě statického posouzení se zajišťuje, aby v průběhu prací nedošlo k nekontrolovanému porušení stability stavby nebo její části. O provedeném průzkumu vyhotoví zhotovitel zápis. Průzkumem zjištěné podzemní prostory, například dutiny, studně nebo jiné podzemní objekty, musí být před zahájením bouracích prací zasypány nebo jiným způsobem zajištěny. Jsou-li v průběhu bouracích prací zjištěny skutečnosti, které nebyly průzkumem podle výše uvedeného odhaleny, zajistí zhotovitel bez zbytečného odkladu přizpůsobení technologického postupu těmto skutečnostem tak, aby vždy byla zajištěna bezpečnost prováděných prací. Zhotovitel zajistí, aby při provádění bouracích prací bylo provedeno statické zajištění sousedních staveb způsobem stanoveným v dokumentaci bouracích prací, popřípadě v technologickém postupu tak, aby nebyla ohrožena jejich stabilita. Dočasné stavební konstrukce zřízené uvnitř bourané stavby nebo na jejích vnějších stranách nesmějí být zatěžovány vybouraným materiálem ani nesmí být přes ně strháván materiál z bourané stavby, pokud nejsou k tomu účelu navrženy. Materiál z bourané části stavby je nutno průběžně odstraňovat, aby nedošlo k přetížení podlah nebo stropních konstrukcí následkem jeho nahromadění. Bourací práce nesmí být přerušeny, pokud není zajištěna stabilita těch částí bourané konstrukce, které nebyly dosud strženy. Tento požadavek platí i v případě neplánovaného přerušení bouracích prací, například z důvodu náhlého zhoršení povětrnostní situace. Při ručním bourání smějí být konstrukční prvky odstraněny pouze tehdy, nejsou-li zatíženy. Při ručním bourání nosných konstrukcí se musí postupovat zásadně vertikálním směrem shora dolů. 5. požadavky na kontrolu zakrývaných konstrukcí Veškeré důležité konstrukční celky je nutné před jejich zakrytím řádně fotograficky zdokumentovat a převzít odpovědnou osobou stavby nebo zástupcem projektanta. O převzetí bude proveden zápis do stavebního deníku. 6. technická infrastruktura Nad konstrukcí propustku se ve vrstvě zeminy nachází množství inženýrských sítí: vedení veřejného osvětlení, podzemní vedení VN do 35 kv, kanalizace a dále sdělovací vedení UPC, O2 a ČEZ. V okolí stavby se dále nachází nízkotlaké vedení plynu. Ochranné pásmo RWE a ČEZ distribuce 1m. Ochranné pásmo SČVK, ČEZ ICT a O2 1,5m. Vedení veřejného osvětlení, VN a sdělovací vedení O2 a ČEZ procházejí místem výkopu, výkopové práce v ochranném pásmu sítí musejí být prováděny ručně a bez použití nevhodného nářadí, po celou dobu provádění stavby bude zajištěna ochrana sítí např. vyvěšením. Ostatní sítě nebudou stavbou dotčeny. Umístění jednotlivých sítí je orientačně zakresleno ve výkresové dokumentaci. Před zahájením prací zajistí zhotovitel stavby přesné vytyčení a určení hloubky uložení inženýrských sítí jednotlivými správci sítí. Při zpětném zásypu stavební jámy budou veškeré sítě uloženy dle požadavků jednotlivých správců sítí, nutno dodržet zejména způsob uložení a ochrany daného vedení, dále pak hloubku a trasu uložení. d) Postup výstavby Předpokládaná lhůta výstavby je 3 měsíce. Stavba bude zahájena po zajištění všech rozhodnutí a povolení nezbytných pro zahájení stavby. Během stavby je nutné dodržovat zejména nařízení vlády č.591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích a nařízení vlády č.362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky a zejména respektovat dodané výstupy projektanta. Veškeré odlišnosti od projektu je nutné s projektantem konzultovat. Dále je nutné dodržovat veškeré platné ČSN.

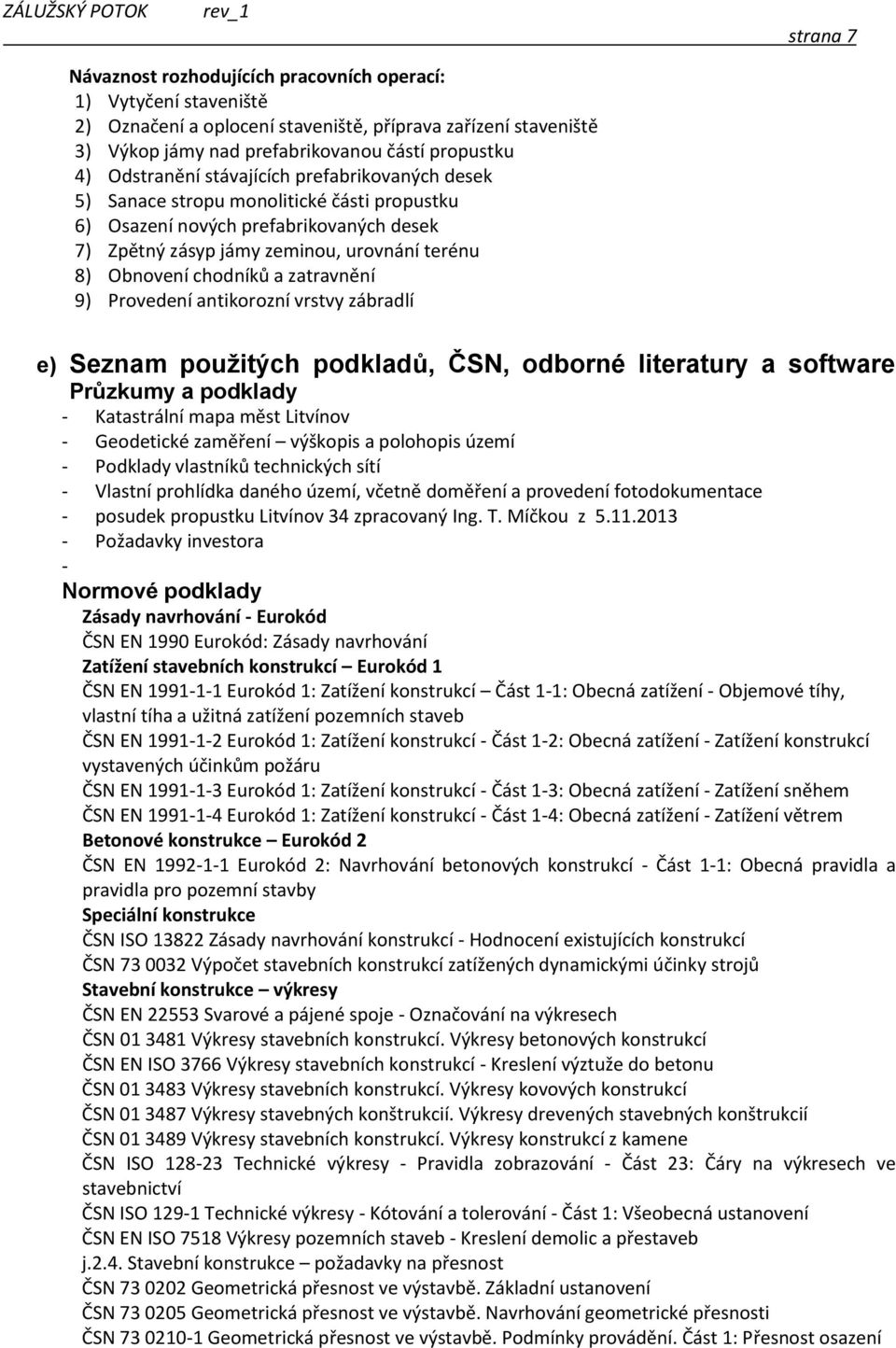

7 strana 7 Návaznost rozhodujících pracovních operací: 1) Vytyčení staveniště 2) Označení a oplocení staveniště, příprava zařízení staveniště 3) Výkop jámy nad prefabrikovanou částí propustku 4) Odstranění stávajících prefabrikovaných desek 5) Sanace stropu monolitické části propustku 6) Osazení nových prefabrikovaných desek 7) Zpětný zásyp jámy zeminou, urovnání terénu 8) Obnovení chodníků a zatravnění 9) Provedení antikorozní vrstvy zábradlí e) Seznam použitých podkladů, ČSN, odborné literatury a software Průzkumy a podklady - Katastrální mapa měst Litvínov - Geodetické zaměření výškopis a polohopis území - Podklady vlastníků technických sítí - Vlastní prohlídka daného území, včetně doměření a provedení fotodokumentace - posudek propustku Litvínov 34 zpracovaný Ing. T. Míčkou z Požadavky investora - Normové podklady Zásady navrhování - Eurokód ČSN EN 1990 Eurokód: Zásady navrhování Zatížení stavebních konstrukcí Eurokód 1 ČSN EN Eurokód 1: Zatížení konstrukcí Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-2: Obecná zatížení - Zatížení konstrukcí vystavených účinkům požáru ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-3: Obecná zatížení - Zatížení sněhem ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem Betonové konstrukce Eurokód 2 ČSN EN Eurokód 2: Navrhování betonových konstrukcí - Část 1-1: Obecná pravidla a pravidla pro pozemní stavby Speciální konstrukce ČSN ISO Zásady navrhování konstrukcí - Hodnocení existujících konstrukcí ČSN Výpočet stavebních konstrukcí zatížených dynamickými účinky strojů Stavební konstrukce výkresy ČSN EN Svarové a pájené spoje - Označování na výkresech ČSN Výkresy stavebních konstrukcí. Výkresy betonových konstrukcí ČSN EN ISO 3766 Výkresy stavebních konstrukcí - Kreslení výztuže do betonu ČSN Výkresy stavebních konstrukcí. Výkresy kovových konstrukcí ČSN Výkresy stavebných konštrukcií. Výkresy drevených stavebných konštrukcií ČSN Výkresy stavebních konstrukcí. Výkresy konstrukcí z kamene ČSN ISO Technické výkresy - Pravidla zobrazování - Část 23: Čáry na výkresech ve stavebnictví ČSN ISO Technické výkresy - Kótování a tolerování - Část 1: Všeobecná ustanovení ČSN EN ISO 7518 Výkresy pozemních staveb - Kreslení demolic a přestaveb j.2.4. Stavební konstrukce požadavky na přesnost ČSN Geometrická přesnost ve výstavbě. Základní ustanovení ČSN Geometrická přesnost ve výstavbě. Navrhování geometrické přesnosti ČSN Geometrická přesnost ve výstavbě. Podmínky provádění. Část 1: Přesnost osazení
