UŽIVATELSKÝ MANUÁL IR FOTOPAST SG570

Transkript

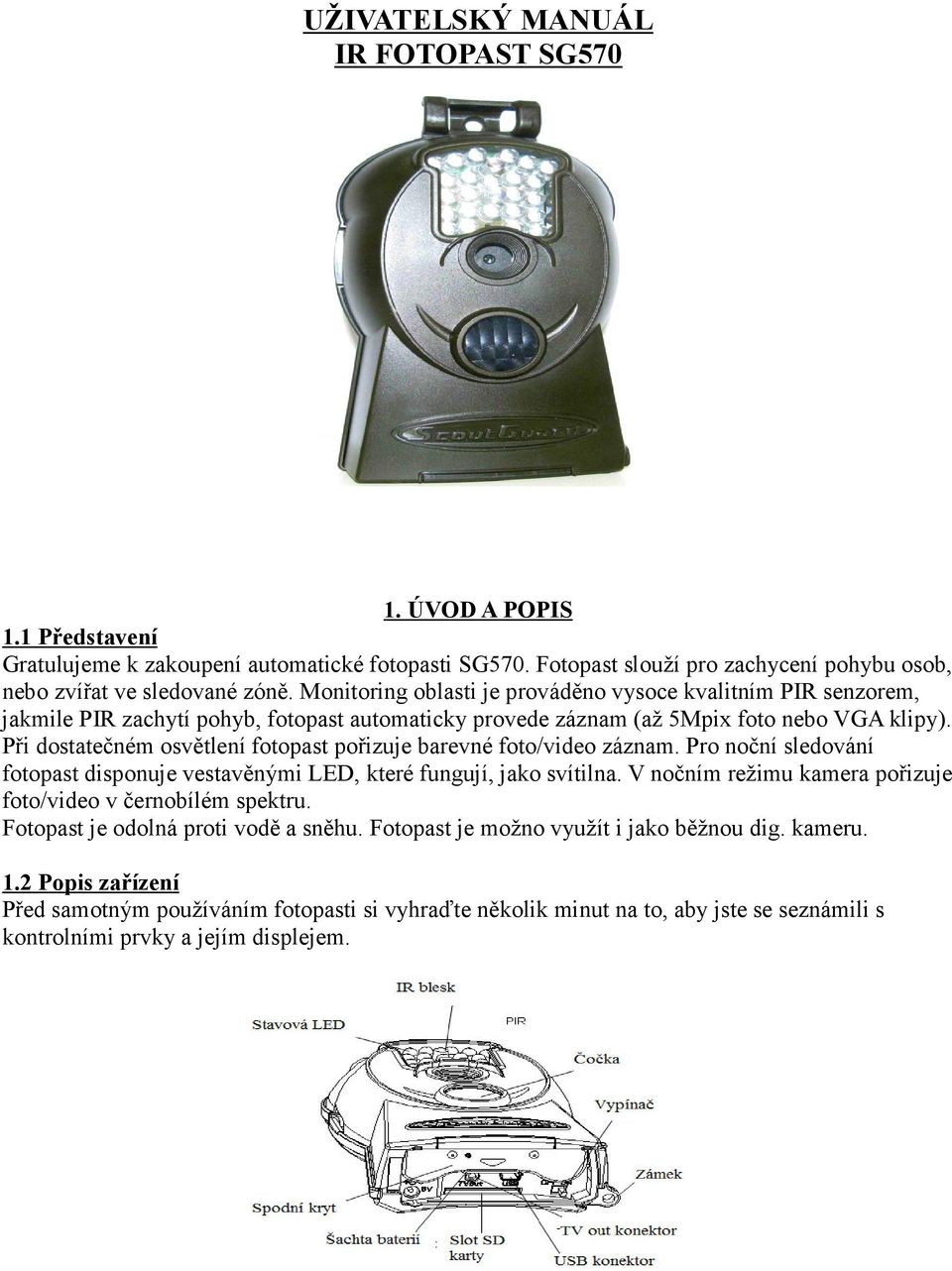

1 UŽIVATELSKÝ MANUÁL IR FOTOPAST SG ÚVOD A POPIS 1.1 Představení Gratulujeme k zakoupení automatické fotopasti SG570. Fotopast slouží pro zachycení pohybu osob, nebo zvířat ve sledované zóně. Monitoring oblasti je prováděno vysoce kvalitním PIR senzorem, jakmile PIR zachytí pohyb, fotopast automaticky provede záznam (až 5Mpix foto nebo VGA klipy). Při dostatečném osvětlení fotopast pořizuje barevné foto/video záznam. Pro noční sledování fotopast disponuje vestavěnými LED, které fungují, jako svítilna. V nočním režimu kamera pořizuje foto/video v černobílém spektru. Fotopast je odolná proti vodě a sněhu. Fotopast je možno využít i jako běžnou dig. kameru. 1.2 Popis zařízení Před samotným používáním fotopasti si vyhraďte několik minut na to, aby jste se seznámili s kontrolními prvky a jejím displejem.

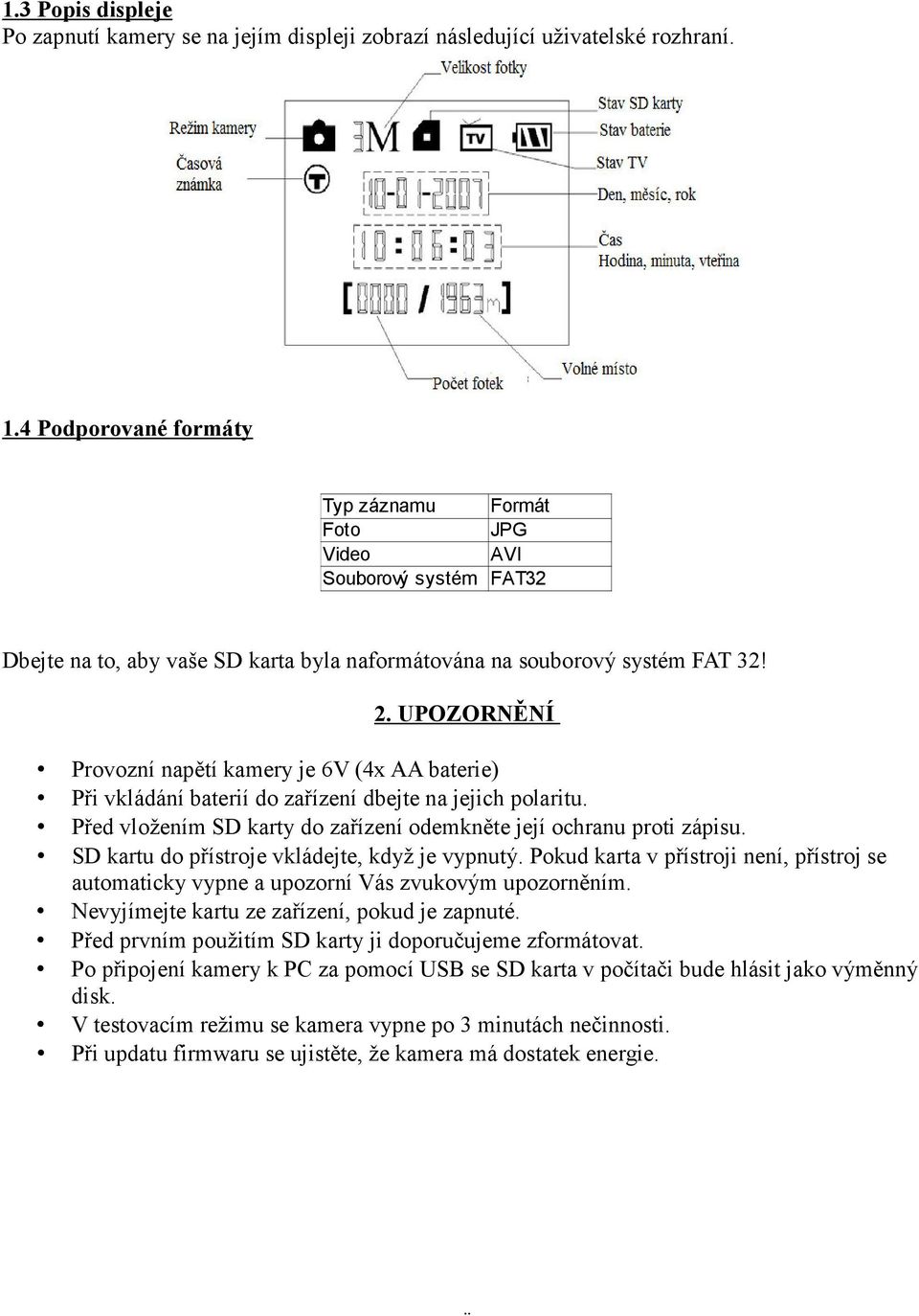

2 1.3 Popis displeje Po zapnutí kamery se na jejím displeji zobrazí následující uživatelské rozhraní. 1.4 Podporované formáty Typ záznamu Formát Foto JPG Video AVI Souborový systém FAT32 Dbejte na to, aby vaše SD karta byla naformátována na souborový systém FAT 32! 2. UPOZORNĚNÍ Provozní napětí kamery je 6V (4x AA baterie) Při vkládání baterií do zařízení dbejte na jejich polaritu. Před vložením SD karty do zařízení odemkněte její ochranu proti zápisu. SD kartu do přístroje vkládejte, když je vypnutý. Pokud karta v přístroji není, přístroj se automaticky vypne a upozorní Vás zvukovým upozorněním. Nevyjímejte kartu ze zařízení, pokud je zapnuté. Před prvním použitím SD karty ji doporučujeme zformátovat. Po připojení kamery k PC za pomocí USB se SD karta v počítači bude hlásit jako výměnný disk. V testovacím režimu se kamera vypne po 3 minutách nečinnosti. Při updatu firmwaru se ujistěte, že kamera má dostatek energie.

3 3. JEDNODUCHÁ OBSLUHA 3.1 Napájení Napájení kamery zajišťují 4 AA baterie. Jejich výměnu provádějte, když je přistroj vypnutý. Doporučujeme používat nabíjecí baterie s co nejvyšší kapacitou. Pokud je stav baterií nízký, kamera se sama po zvukovém upozornění vypne. Jak vkládat baterie: 3.2 Jak na vložení SD karty Otevřete spodní kryt. Vložte SD kartu do zařízení (sledujte popisek u šachty SD karty). Před vložením SD karty se ujistěte, že karta je odemčená pro zápis, jinak nebude v přístroji funkční. 3.3 Zapnutí fotopasti Před zapnutím přístroje dbejte následujících bodů. 1. Neumisťujte kameru do míst s velkým výskytem ''náhodného pohybu'', jedná se např. o místa jako: okna se záclonami/závěsy, průtah komína a jiné zdroje tepla. Vyhnete se tak náhodnému spuštění. 2. Poloha kamery by měla být 1 až 2 metry nad zemí. Záleží na sledovaném objektu. Zapnutí: Přepněte vypínač do polohy ON, po zapnutí po dobu 10 sek. problikné stavová LED. Interval 10 sek. slouží pro zavření krytu, připevnění kamery a odchod ze sledovaného místa. Po uplynutí uvedeného časového intervalu je kamera připravena na snímání. Pokud je fotopast v režimu TEST (je k ní připojen displej), před uvedením do provozu je třeba displej odpojit, jinak kamera nebude fungovat. 3.4 Jak vstoupit do režimu TEST Připojte k fotopasti displej (tj. dálkové ovládání) a zapněte ji (ON). Nyní se nacházíte v režimu TEST. K dispozici jsou 3 režimy: uživatelské nastavení, manuální obsluha a náhled Uživatelské nastavení (Customer settings) Pro vstup do nastavení stiskněte tlačítko MENU V tomto nastavení můžete měnit hodnoty, které jsou uvedeny na displeji. Bližší popis funkcí je popsán v kapitole POKROČILÉ NASTAVENÍ Manuální přizování záznamů Stiskem tlačítka SHOT na ext. displeji pořídíte foto/video. Pro ukončení nahrávání znovu stiskněte SHOT.

4 3.4.3 Prohlížení fotek nebo videí Pro prohlížení videí/fotek máte 2 možnosti 1. Na LCD displeji (ovladač) 2. Na TV po propojení TV kabelem Pro prohlížení fotek stiskněte OK. Foto se následně ukáže na TV/LCD. Pro přejíždění mezi fotkami stiskněte UP (další) nebo DOWN (zpět). Na LCD displeji ovladače není možno přehrávat video. Detailnější popis prohlížení je popsán v kapitole POKROČILÁ OBSLUHA. 3.5 Vypnutí Pro vypnutí stačí přepnout vypínač do polohy OFF. 4 POKROČILÁ OBSLUHA Z předchozích kapitol víme, že kamera má 3 režimy 1. OFF - vypnuto 2. ON - zapnuto 3. TEST - Při zapnuté kameře a připojeném displeji Režim OFF slouží pro výměnu SD karty, baterií a přenášení/převoz kamery. Tato kapitola popisuje pokročilou obsluhu kamery a její nastavení. Nastavení se dá provádět pouze v režimu TEST po připojení displeje. 4.1 Menu nastavení Pro náhled do nastavení v režimu test stiskněte tlačítko MENU. Nastavení se následně zobrazí na LCD displeji/tv. Položka Camera mode Format Image size Video size Set clock Capture number Video length Interval Sense level Time stamp Timer switch Defaul set Popis Výběr mezi pořizováním fotek/videí Formát SD karty Velikost fotky Rozlišení videa Nastavení data a času Počet pořízených fotografií Volba délky nahrávání Doba po níž se kamera úspí poté, co pořídila záznam Senzitivita PIR čidla. Čím vyšší je, tím jednodušší je spuštění senzoru. Doporučujeme používat režim NORMAL. Přiřazení data/času k pořízenému záznamu Probuzení kamery v danou denní hodinu Vrátí zařízení do továrního nastavení Defaultní nastavení

5 Možné další Položka Defaultně Nastavení Submenu Camera mode Foto Video Format Ano/Ne Image size 5Mpix 3Mpix Video size 640x x240 Set clock Nastavení času Capture number Foto 1 Foto 2, Foto 3 Video length Avi 10sek Avi 1-60 sek. Interval 1 Min 0-59 sek, 1-60 min Sense level Normální Vysoký / Nízký Time stamp Zapnuto Vypnuto Timer switch Vypnuto Zapnuto Start, Stop (0:00 23:59) Defaul set Nastavení režimu kamery (Camera Mode) 2. Šipkami UP/DOWN vyberte volbu CAMERA MODE. (video/foto) 3. Stiskem tlačítka SHOT vyberte buď video/foto. 4. Pro potvrzení stiskněte OK Formát SD karty 2. Šipkami UP/DOWN vyberte volbu FORMAT SD. 3. Stiskem tlačítka OK vstoupíte do submenu. 4. Tlačítkem SHOT vyberte volbu YES. 5. Stiskněte OK. 6. Následně začne formát SD karty. Na displeji se zobrazí hláška viz. obrázek níže 7. Pro návrat do úvodní obrazovky stiskněte MENU Nastavení velikosti fotky 2. Šipkami UP/DOWN vyberte volbu IMAGE SIZE. 3. Tlačítkem SHOT vyberte velikost (3/6Mpix) 4. Stiskněte OK Nastavení data a času 2. Šipkami UP/DOWN vyberte volbu SET CLOCK. 3. Stiskem tlačítka OK vstoupíte do submenu. 4. Tlačítkem SHOT vyberte hodnotu, kterou chcete nastavit a tlačítky UP/DOWN vyberte požadované hodnoty. (Formát datumu je: MM/DD/RR) 5. Stiskněte OK 6. Pro návrat do úvodní obrazovky stiskněte MENU Nastavení počtu pořízených fotografií 2. Šipkami UP/DOWN vyberte volbu CAPTURE NUMBER.

6 3. Tlačítkem SHOT vyberte počet fotografií Nastavení délky videa 2. Šipkami UP/DOWN vyberte volbu VIDEO LENGTH. 3. Tlačítkem SHOT vyberte požadovanou délku záznamu Nastavení intervalu spouště 2. Šipkami UP/DOWN vyberte volbu PIR INTERVAL. 3. Tlačítkem SHOT vyberte požadovaný interval Nastavení citlivosti PIR (Doporučujeme mít nastavenou hodnotu NORMAL) 2. Šipkami UP/DOWN vyberte volbu PIR SENSITIVITY. 3. Tlačítkem SHOT vyberte požadovanou intenzitu Prohlížení videa a fotografií Pro prohlížení fotografií musí být k fotopasti připojen ovladač s LCD displejem. pamatujte, že video záznam na LCD displeji přehrát nelze! 1. Pro vstup galerie fotografií stiskněte OK. 2. Tlačítky UP/DOWN vyberte požadovanou fotografii/video 3. Video přehrajete/zastavíte tlačítkem SHOT. 4. Pro návrat do úvodní obrazovky stiskněte OK Mazání videí/fotek 1. Vyberte požadovanou fotku/video (viz Prohlížení videa a fotografií) 2. Stiskněte tlačítko MENU. 3. Tlačítkem SHOT vyberte, zda vymazat 1 fotku (DEL ONE) nebo všechny fotky (DEL ALL). 4. Pro potvrzení stiskněte OK, přístroj Vás vyzve, zda chcete opravdu tak učinit (YES/NO), vyberte volbu tlačítkem SHOT a stiskněte OK. 4.2 ČÍSLOVÁNÍ SOUBORŮ Fotky a videa se ukládají do předem nastaveného adresáře. Značení souboru je řešeno číslenou řadou. Viz. ukázka níže. IM JPG----IM JPG----IM JPG atd. Zda se jedná o fotku či video poznáte jednoduše díky typu souboru (formát fotek: jpg formát videa: avi). 4.3 UPGRADE FIRMWARU

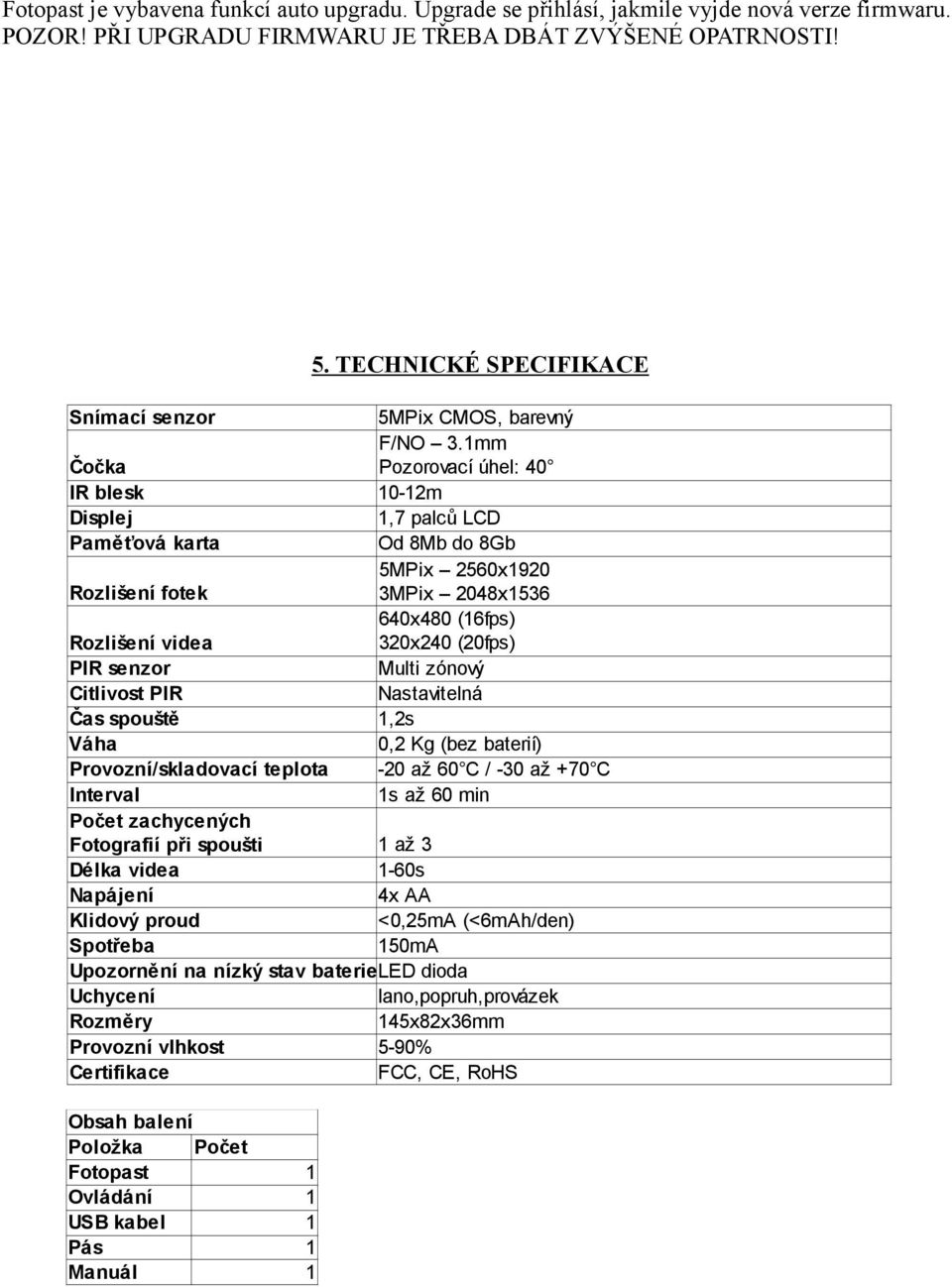

7 Fotopast je vybavena funkcí auto upgradu. Upgrade se přihlásí, jakmile vyjde nová verze firmwaru. POZOR! PŘI UPGRADU FIRMWARU JE TŘEBA DBÁT ZVÝŠENÉ OPATRNOSTI! 5. TECHNICKÉ SPECIFIKACE Snímací senzor 5MPix CMOS, barevný F/NO 3.1mm Čočka Pozorovací úhel: 40 IR blesk 10-12m Displej 1,7 palců LCD Paměťová karta Od 8Mb do 8Gb 5MPix 2560x1920 Rozlišení fotek 3MPix 2048x x480 (16fps) Rozlišení videa 320x240 (20fps) PIR senzor Multi zónový Citlivost PIR Nastavitelná Čas spouště 1,2s Váha 0,2 Kg (bez baterií) Provozní/skladovací teplota -20 až 60 C / -30 až +70 C Interval 1s až 60 min Počet zachycených Fotografií při spoušti 1 až 3 Délka videa 1-60s Napájení 4x AA Klidový proud <0,25mA (<6mAh/den) Spotřeba 150mA Upozornění na nízký stav baterieled dioda Uchycení lano,popruh,provázek Rozměry 145x82x36mm Provozní vlhkost 5-90% Certifikace FCC, CE, RoHS Obsah balení Položka Počet Fotopast 1 Ovládání 1 USB kabel 1 Pás 1 Manuál 1
