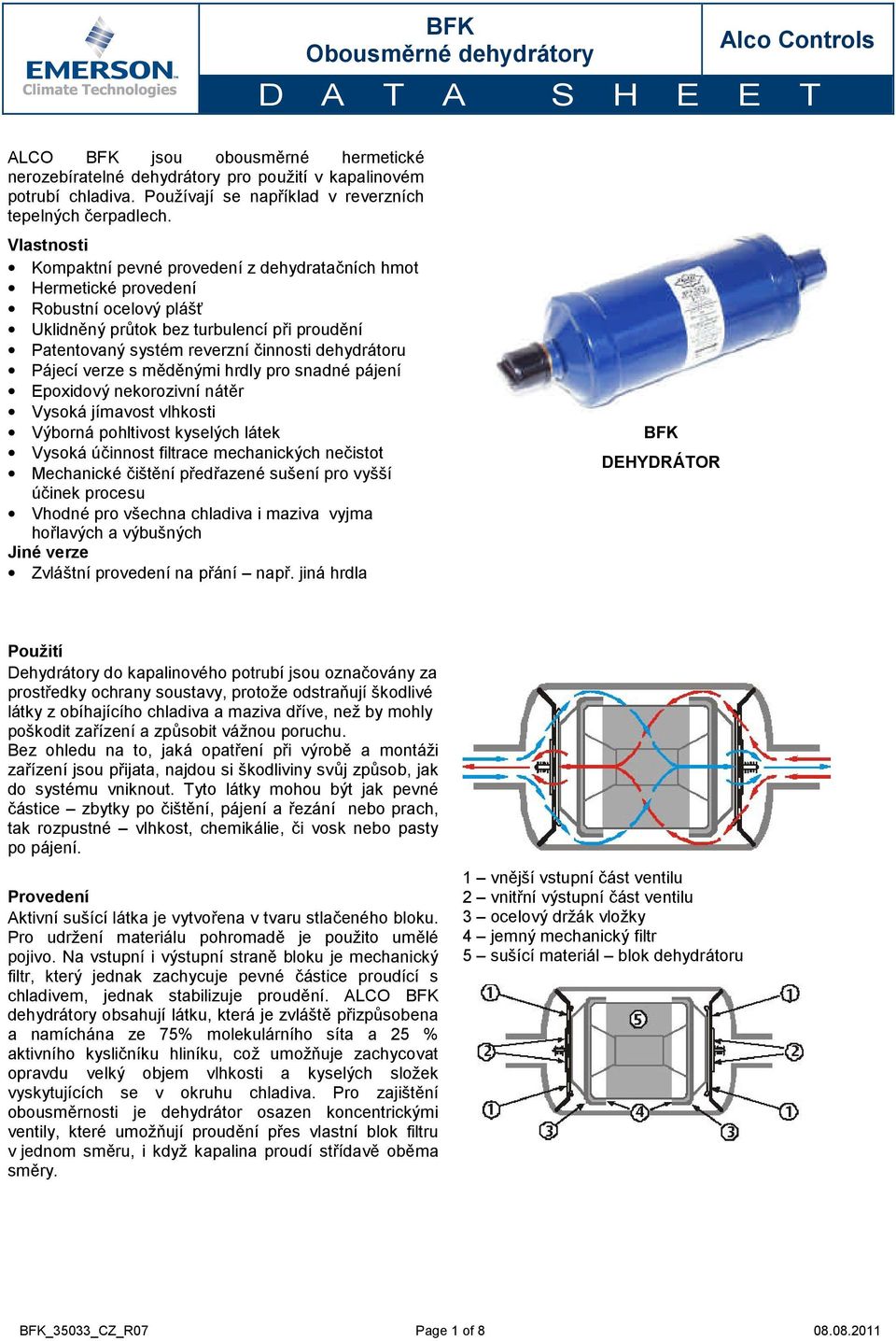

1 ALCO BFK jsou obousměrné hermetické nerozebíratelné dehydrátory pro použití v kapalinovém potrubí chladiva. Používají se například v reverzních tepelných čerpadlech. Vlastnosti Kompaktní pevné provedení z dehydratačních hmot Hermetické provedení Robustní ocelový plášť Uklidněný průtok bez turbulencí při proudění Patentovaný systém reverzní činnosti dehydrátoru Pájecí verze s měděnými hrdly pro snadné pájení Epoxidový nekorozivní nátěr Vysoká jímavost vlhkosti Výborná pohltivost kyselých látek Vysoká účinnost filtrace mechanických nečistot Mechanické čištění předřazené sušení pro vyšší účinek procesu Vhodné pro všechna chladiva i maziva vyjma hořlavých a výbušných Jiné verze Zvláštní provedení na přání např. jiná hrdla BFK DEHYDRÁTOR Použití Dehydrátory do kapalinového potrubí jsou označovány za prostředky ochrany soustavy, protože odstraňují škodlivé látky z obíhajícího chladiva a maziva dříve, než by mohly poškodit zařízení a způsobit vážnou poruchu. Bez ohledu na to, jaká opatření při výrobě a montáži zařízení jsou přijata, najdou si škodliviny svůj způsob, jak do systému vniknout. Tyto látky mohou být jak pevné částice zbytky po čištění, pájení a řezání nebo prach, tak rozpustné vlhkost, chemikálie, či vosk nebo pasty po pájení. Provedení Aktivní sušící látka je vytvořena v tvaru stlačeného bloku. Pro udržení materiálu pohromadě je použito umělé pojivo. Na vstupní i výstupní straně bloku je mechanický filtr, který jednak zachycuje pevné částice proudící s chladivem, jednak stabilizuje proudění. ALCO BFK dehydrátory obsahují látku, která je zvláště přizpůsobena a namíchána ze 75% molekulárního síta a 25 % aktivního kysličníku hliníku, což umožňuje zachycovat opravdu velký objem vlhkosti a kyselých složek vyskytujících se v okruhu chladiva. Pro zajištění obousměrnosti je dehydrátor osazen koncentrickými ventily, které umožňují proudění přes vlastní blok filtru v jednom směru, i když kapalina proudí střídavě oběma směry. 1 vnější vstupní část ventilu 2 vnitřní výstupní část ventilu 3 ocelový držák vložky 4 jemný mechanický filtr 5 sušící materiál blok dehydrátoru BFK_35033_CZ_R07 Page 1 of

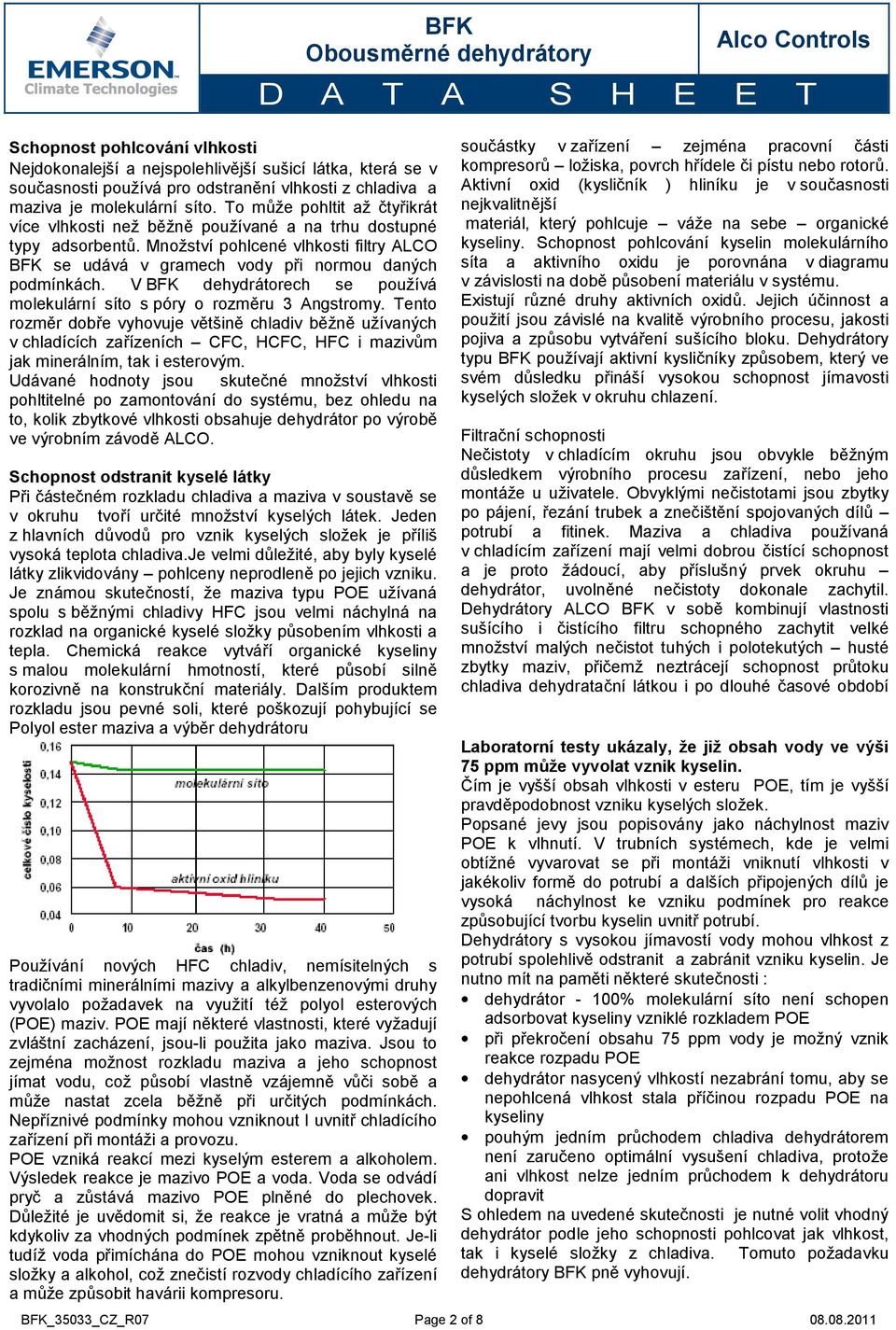

2 Schopnost pohlcování vlhkosti Nejdokonalejší a nejspolehlivější sušicí látka, která se v současnosti používá pro odstranění vlhkosti z chladiva a maziva je molekulární síto. To může pohltit až čtyřikrát více vlhkosti než běžně používané a na trhu dostupné typy adsorbentů. Množství pohlcené vlhkosti filtry ALCO BFK se udává v gramech vody při normou daných podmínkách. V BFK dehydrátorech se používá molekulární síto s póry o rozměru 3 Angstromy. Tento rozměr dobře vyhovuje většině chladiv běžně užívaných v chladících zařízeních CFC, HCFC, HFC i mazivům jak minerálním, tak i esterovým. Udávané hodnoty jsou skutečné množství vlhkosti pohltitelné po zamontování do systému, bez ohledu na to, kolik zbytkové vlhkosti obsahuje dehydrátor po výrobě ve výrobním závodě ALCO. Schopnost odstranit kyselé látky Při částečném rozkladu chladiva a maziva v soustavě se v okruhu tvoří určité množství kyselých látek. Jeden z hlavních důvodů pro vznik kyselých složek je příliš vysoká teplota chladiva.je velmi důležité, aby byly kyselé látky zlikvidovány pohlceny neprodleně po jejich vzniku. Je známou skutečností, že maziva typu POE užívaná spolu s běžnými chladivy HFC jsou velmi náchylná na rozklad na organické kyselé složky působením vlhkosti a tepla. Chemická reakce vytváří organické kyseliny s malou molekulární hmotností, které působí silně korozivně na konstrukční materiály. Dalším produktem rozkladu jsou pevné soli, které poškozují pohybující se Polyol ester maziva a výběr dehydrátoru Používání nových HFC chladiv, nemísitelných s tradičními minerálními mazivy a alkylbenzenovými druhy vyvolalo požadavek na využití též polyol esterových (POE) maziv. POE mají některé vlastnosti, které vyžadují zvláštní zacházení, jsou-li použita jako maziva. Jsou to zejména možnost rozkladu maziva a jeho schopnost jímat vodu, což působí vlastně vzájemně vůči sobě a může nastat zcela běžně při určitých podmínkách. Nepříznivé podmínky mohou vzniknout I uvnitř chladícího zařízení při montáži a provozu. POE vzniká reakcí mezi kyselým esterem a alkoholem. Výsledek reakce je mazivo POE a voda. Voda se odvádí pryč a zůstává mazivo POE plněné do plechovek. Důležité je uvědomit si, že reakce je vratná a může být kdykoliv za vhodných podmínek zpětně proběhnout. Je-li tudíž voda přimíchána do POE mohou vzniknout kyselé složky a alkohol, což znečistí rozvody chladícího zařízení a může způsobit havárii kompresoru. BFK součástky v zařízení zejména pracovní části kompresorů ložiska, povrch hřídele či pístu nebo rotorů. Aktivní oxid (kysličník ) hliníku je v současnosti nejkvalitnější materiál, který pohlcuje váže na sebe organické kyseliny. Schopnost pohlcování kyselin molekulárního síta a aktivního oxidu je porovnána v diagramu v závislosti na době působení materiálu v systému. Existují různé druhy aktivních oxidů. Jejich účinnost a použití jsou závislé na kvalitě výrobního procesu, jakosti pojiva a způsobu vytváření sušícího bloku. Dehydrátory typu BFK používají aktivní kysličníky způsobem, který ve svém důsledku přináší vysokou schopnost jímavosti kyselých složek v okruhu chlazení. Filtrační schopnosti Nečistoty v chladícím okruhu jsou obvykle běžným důsledkem výrobního procesu zařízení, nebo jeho montáže u uživatele. Obvyklými nečistotami jsou zbytky po pájení, řezání trubek a znečištění spojovaných dílů potrubí a fitinek. Maziva a chladiva používaná v chladícím zařízení mají velmi dobrou čistící schopnost a je proto žádoucí, aby příslušný prvek okruhu dehydrátor, uvolněné nečistoty dokonale zachytil. Dehydrátory ALCO BFK v sobě kombinují vlastnosti sušícího i čistícího filtru schopného zachytit velké množství malých nečistot tuhých i polotekutých husté zbytky maziv, přičemž neztrácejí schopnost průtoku chladiva dehydratační látkou i po dlouhé časové období Laboratorní testy ukázaly, že již obsah vody ve výši 75 ppm může vyvolat vznik kyselin. Čím je vyšší obsah vlhkosti v esteru POE, tím je vyšší pravděpodobnost vzniku kyselých složek. Popsané jevy jsou popisovány jako náchylnost maziv POE k vlhnutí. V trubních systémech, kde je velmi obtížné vyvarovat se při montáži vniknutí vlhkosti v jakékoliv formě do potrubí a dalších připojených dílů je vysoká náchylnost ke vzniku podmínek pro reakce způsobující tvorbu kyselin uvnitř potrubí. Dehydrátory s vysokou jímavostí vody mohou vlhkost z potrubí spolehlivě odstranit a zabránit vzniku kyselin. Je nutno mít na paměti některé skutečnosti : dehydrátor - 100% molekulární síto není schopen adsorbovat kyseliny vzniklé rozkladem POE při překročení obsahu 75 ppm vody je možný vznik reakce rozpadu POE dehydrátor nasycený vlhkostí nezabrání tomu, aby se nepohlcená vlhkost stala příčinou rozpadu POE na kyseliny pouhým jedním průchodem chladiva dehydrátorem není zaručeno optimální vysušení chladiva, protože ani vlhkost nelze jedním průchodem k dehydrátoru dopravit S ohledem na uvedené skutečnosti je nutné volit vhodný dehydrátor podle jeho schopnosti pohlcovat jak vlhkost, tak i kyselé složky z chladiva. Tomuto požadavku dehydrátory BFK pně vyhovují. BFK_35033_CZ_R07 Page 2 of

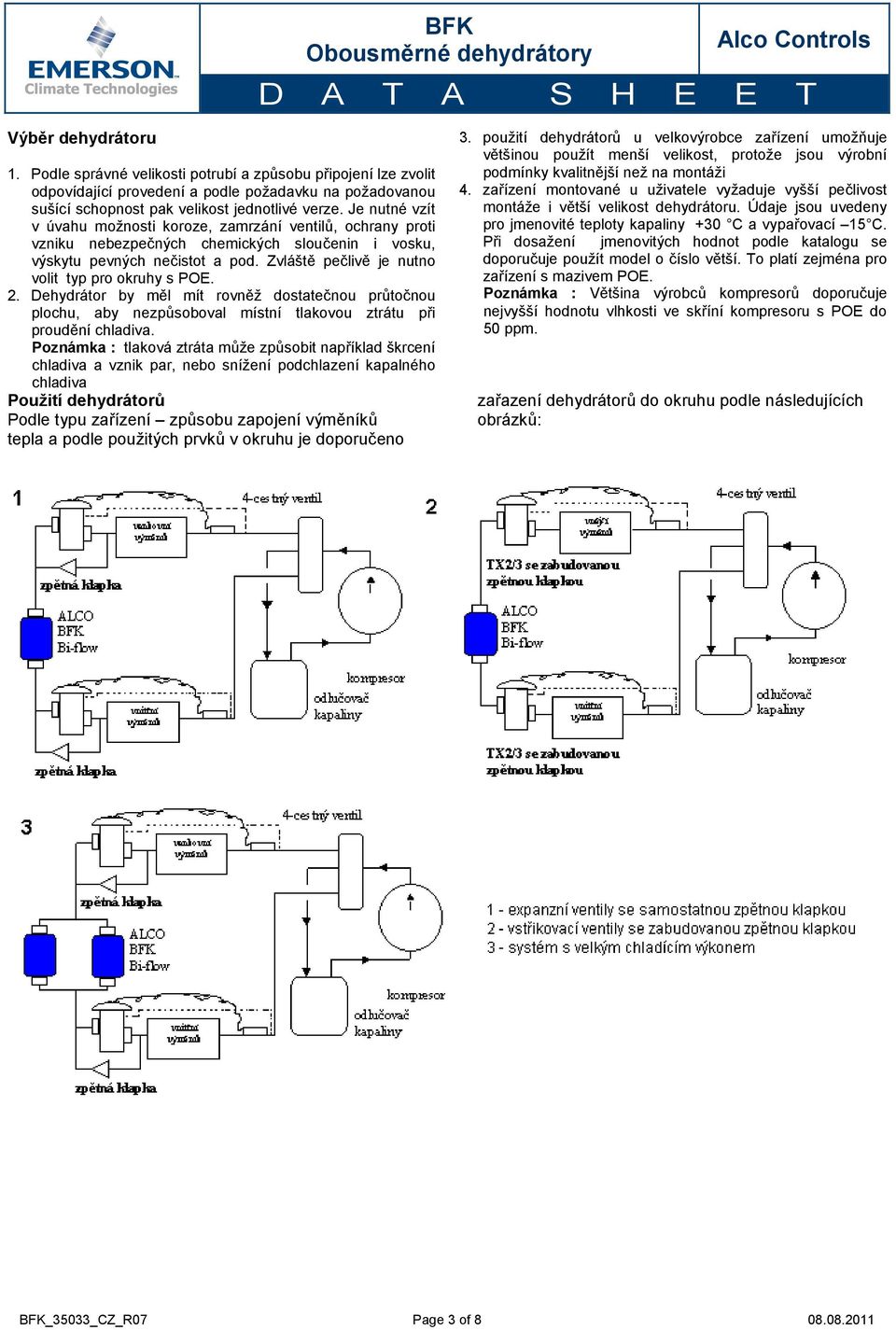

3 Výběr dehydrátoru 1. Podle správné velikosti potrubí a způsobu připojení lze zvolit odpovídající provedení a podle požadavku na požadovanou sušící schopnost pak velikost jednotlivé verze. Je nutné vzít v úvahu možnosti koroze, zamrzání ventilů, ochrany proti vzniku nebezpečných chemických sloučenin i vosku, výskytu pevných nečistot a pod. Zvláště pečlivě je nutno volit typ pro okruhy s POE. 2. Dehydrátor by měl mít rovněž dostatečnou průtočnou plochu, aby nezpůsoboval místní tlakovou ztrátu při proudění chladiva. Poznámka : tlaková ztráta může způsobit například škrcení chladiva a vznik par, nebo snížení podchlazení kapalného chladiva Použití dehydrátorů Podle typu zařízení způsobu zapojení výměníků tepla a podle použitých prvků v okruhu je doporučeno 3. použití dehydrátorů u velkovýrobce zařízení umožňuje většinou použít menší velikost, protože jsou výrobní podmínky kvalitnější než na montáži 4. zařízení montované u uživatele vyžaduje vyšší pečlivost montáže i větší velikost dehydrátoru. Údaje jsou uvedeny pro jmenovité teploty kapaliny +30 C a vypařovací 15 C. Při dosažení jmenovitých hodnot podle katalogu se doporučuje použít model o číslo větší. To platí zejména pro zařízení s mazivem POE. Poznámka : Většina výrobců kompresorů doporučuje nejvyšší hodnotu vlhkosti ve skříní kompresoru s POE do 50 ppm. zařazení dehydrátorů do okruhu podle následujících obrázků: BFK_35033_CZ_R07 Page 3 of

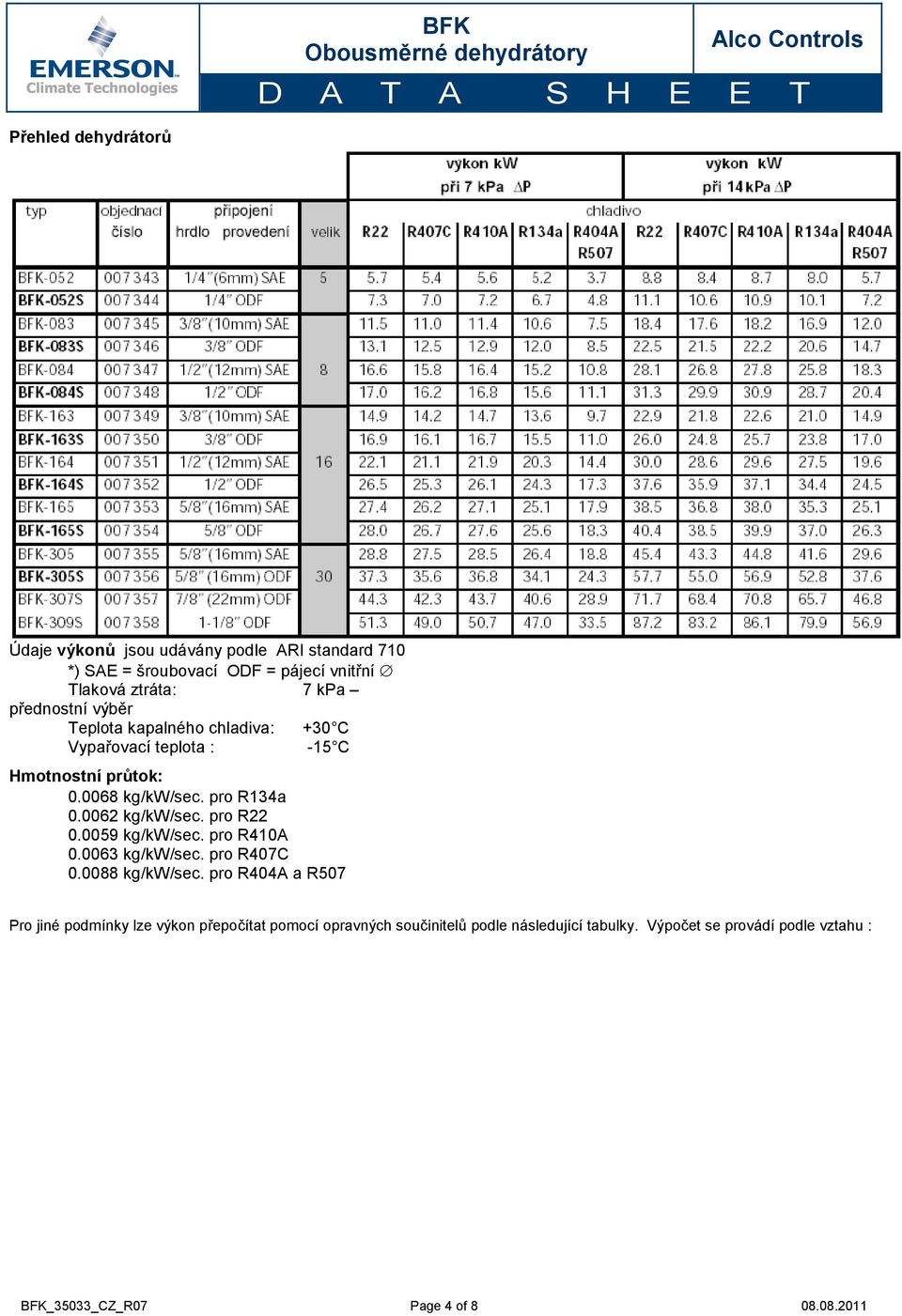

4 Přehled dehydrátorů Údaje výkonů jsou udávány podle ARI standard 710 *) SAE = šroubovací ODF = pájecí vnitřní Tlaková ztráta: 7 kpa přednostní výběr Teplota kapalného chladiva: +30 C Vypařovací teplota : -15 C Hmotnostní průtok: kg/kw/sec. pro R134a kg/kw/sec. pro R kg/kw/sec. pro R410A kg/kw/sec. pro R407C kg/kw/sec. pro R404A a R507 Pro jiné podmínky lze výkon přepočítat pomocí opravných součinitelů podle následující tabulky. Výpočet se provádí podle vztahu : BFK_35033_CZ_R07 Page 4 of

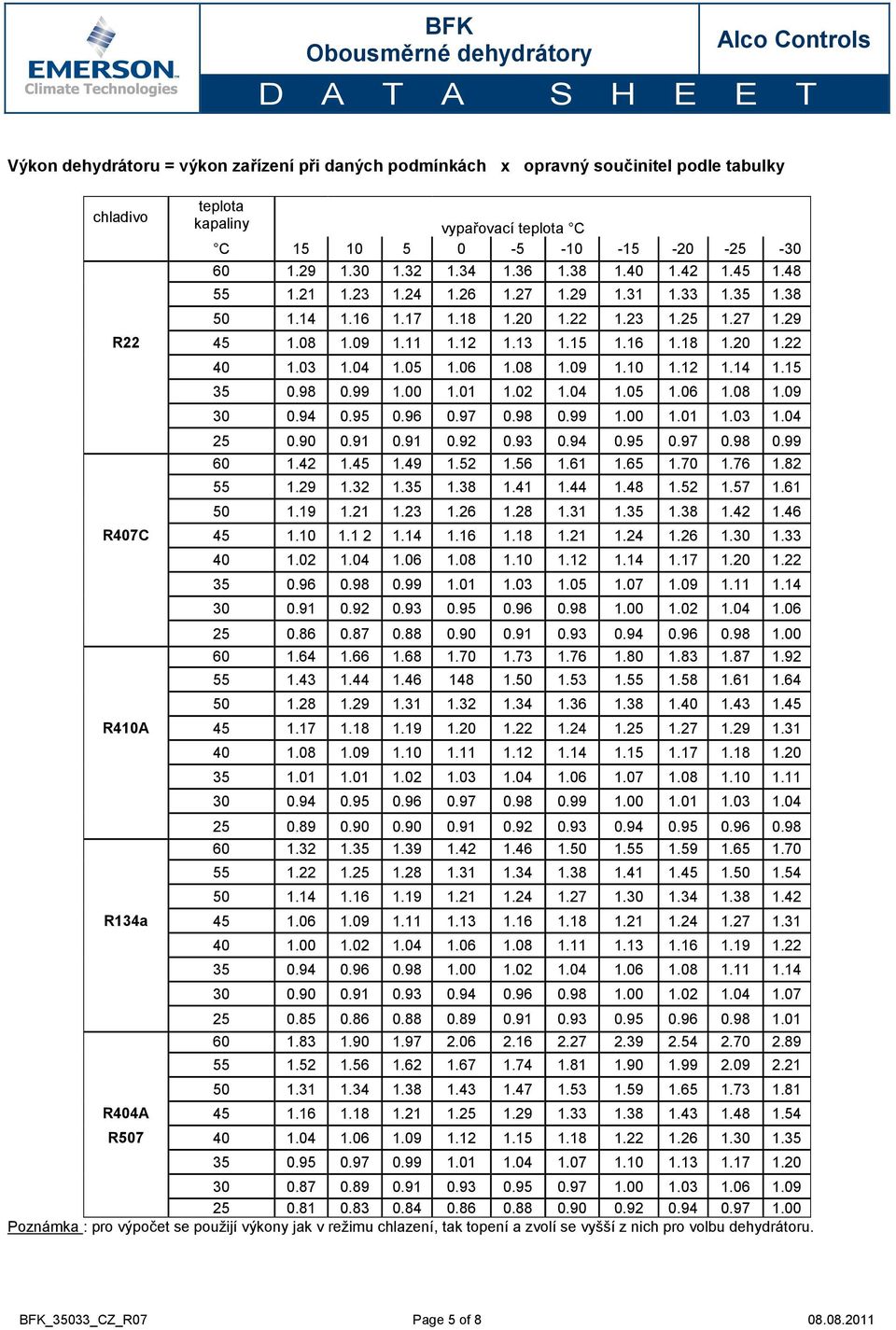

5 Výkon dehydrátoru = výkon zařízení při daných podmínkách x opravný součinitel podle tabulky chladivo teplota kapaliny vypařovací teplota C C R R407C R410A R134a R404A R Poznámka : pro výpočet se použijí výkony jak v režimu chlazení, tak topení a zvolí se vyšší z nich pro volbu dehydrátoru. BFK_35033_CZ_R07 Page 5 of

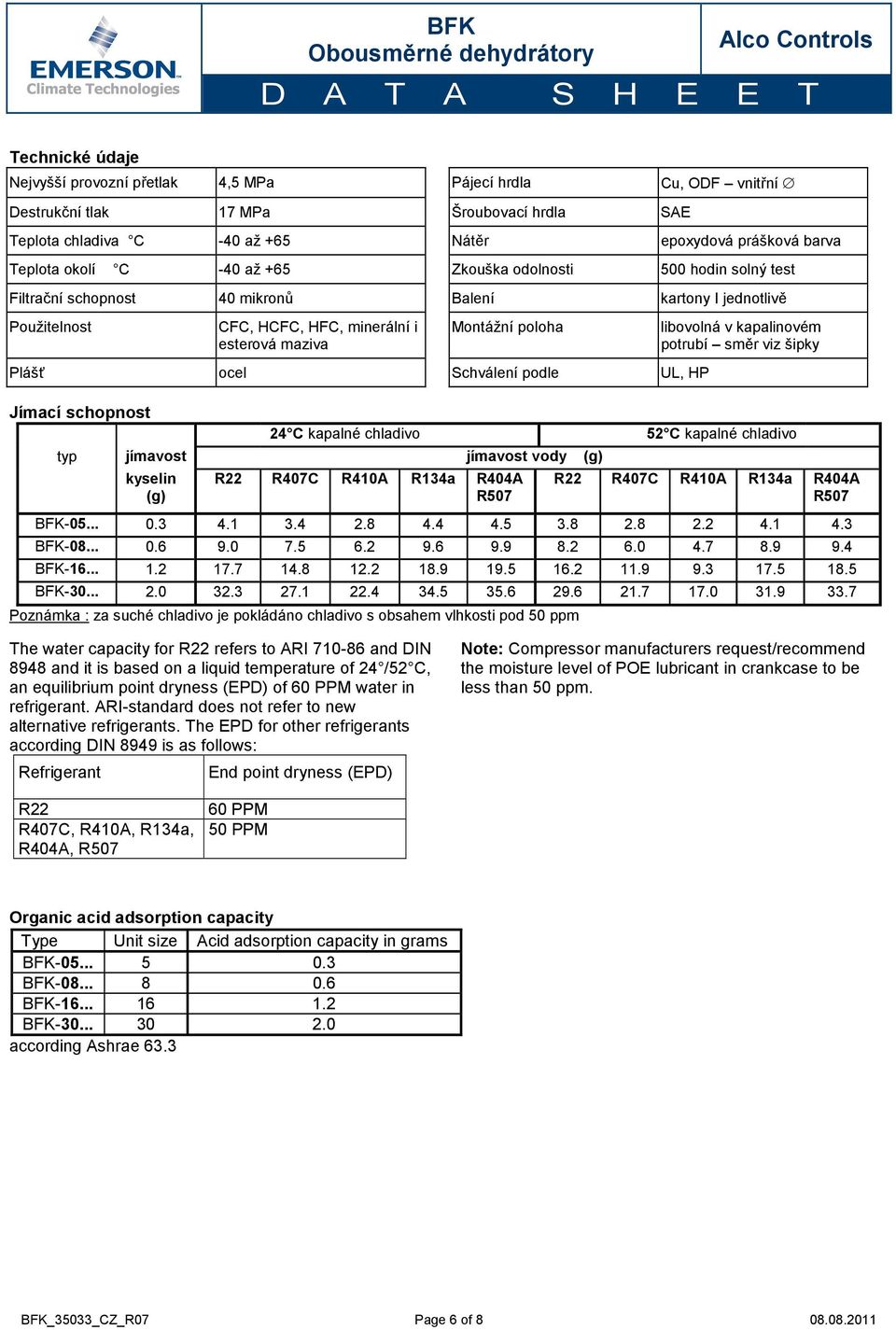

6 Technické údaje Nejvyšší provozní přetlak 4,5 MPa Pájecí hrdla Cu, ODF vnitřní Destrukční tlak 17 MPa Šroubovací hrdla SAE Teplota chladiva C -40 až +65 Nátěr epoxydová prášková barva Teplota okolí C -40 až +65 Zkouška odolnosti 500 hodin solný test Filtrační schopnost 40 mikronů Balení kartony I jednotlivě Použitelnost CFC, HCFC, HFC, minerální i esterová maziva Montážní poloha Plášť ocel Schválení podle UL, HP Jímací schopnost libovolná v kapalinovém potrubí směr viz šipky 24 C kapalné chladivo 52 C kapalné chladivo typ jímavost jímavost vody (g) kyselin (g) R22 R407C R410A R134a R404A R507 R22 R407C R410A R134a R404A R507 BFK BFK BFK BFK Poznámka : za suché chladivo je pokládáno chladivo s obsahem vlhkosti pod 50 ppm The water capacity for R22 refers to ARI and DIN 8948 and it is based on a liquid temperature of 24 /52 C, an equilibrium point dryness (EPD) of 60 PPM water in refrigerant. ARI-standard does not refer to new alternative refrigerants. The EPD for other refrigerants according DIN 8949 is as follows: Refrigerant End point dryness (EPD) Note: Compressor manufacturers request/recommend the moisture level of POE lubricant in crankcase to be less than 50 ppm. R22 R407C, R410A, R134a, R404A, R PPM 50 PPM Organic acid adsorption capacity Type Unit size Acid adsorption capacity in grams BFK BFK BFK BFK according Ashrae 63.3 BFK_35033_CZ_R07 Page 6 of

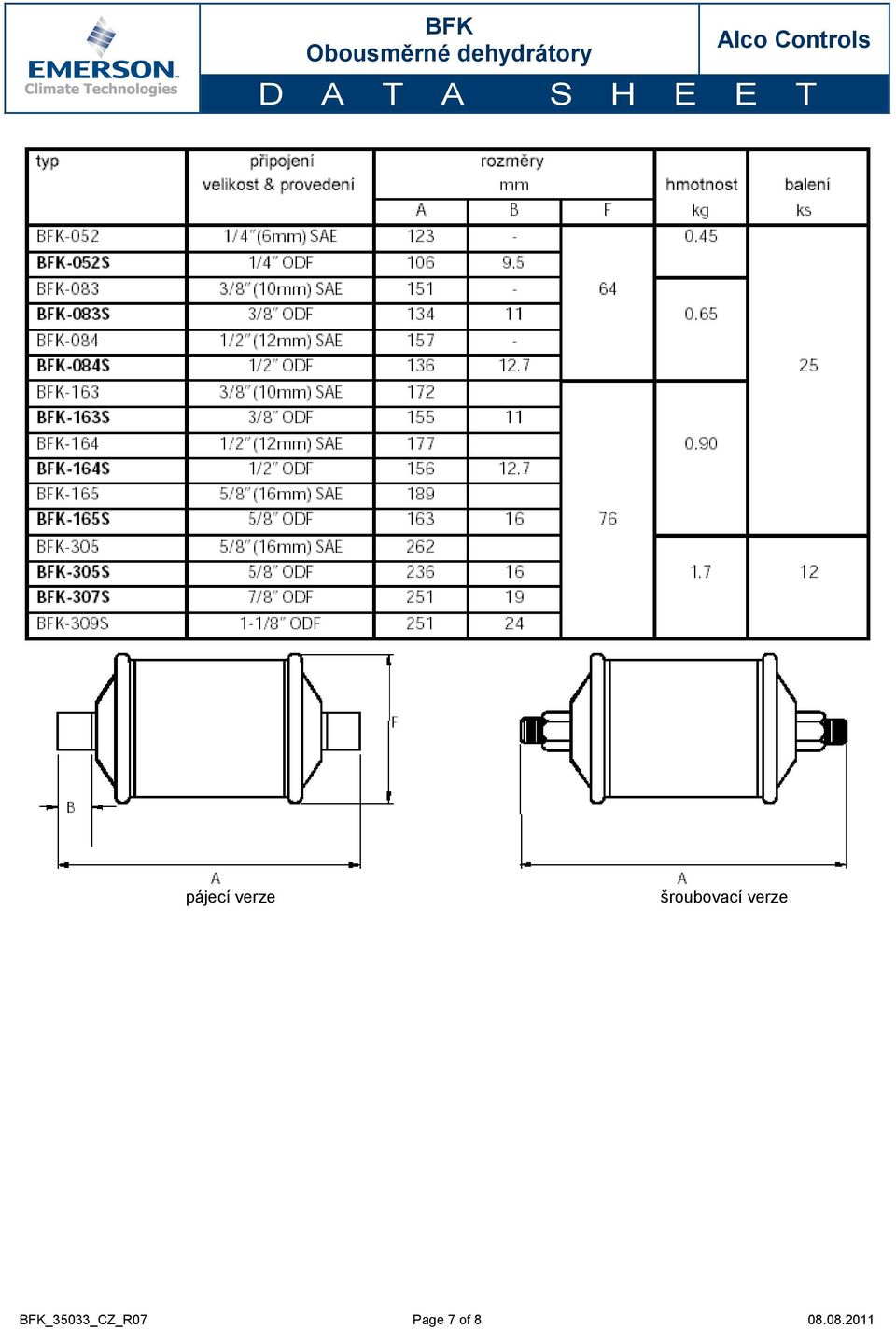

7 pájecí verze šroubovací verze BFK_35033_CZ_R07 Page 7 of

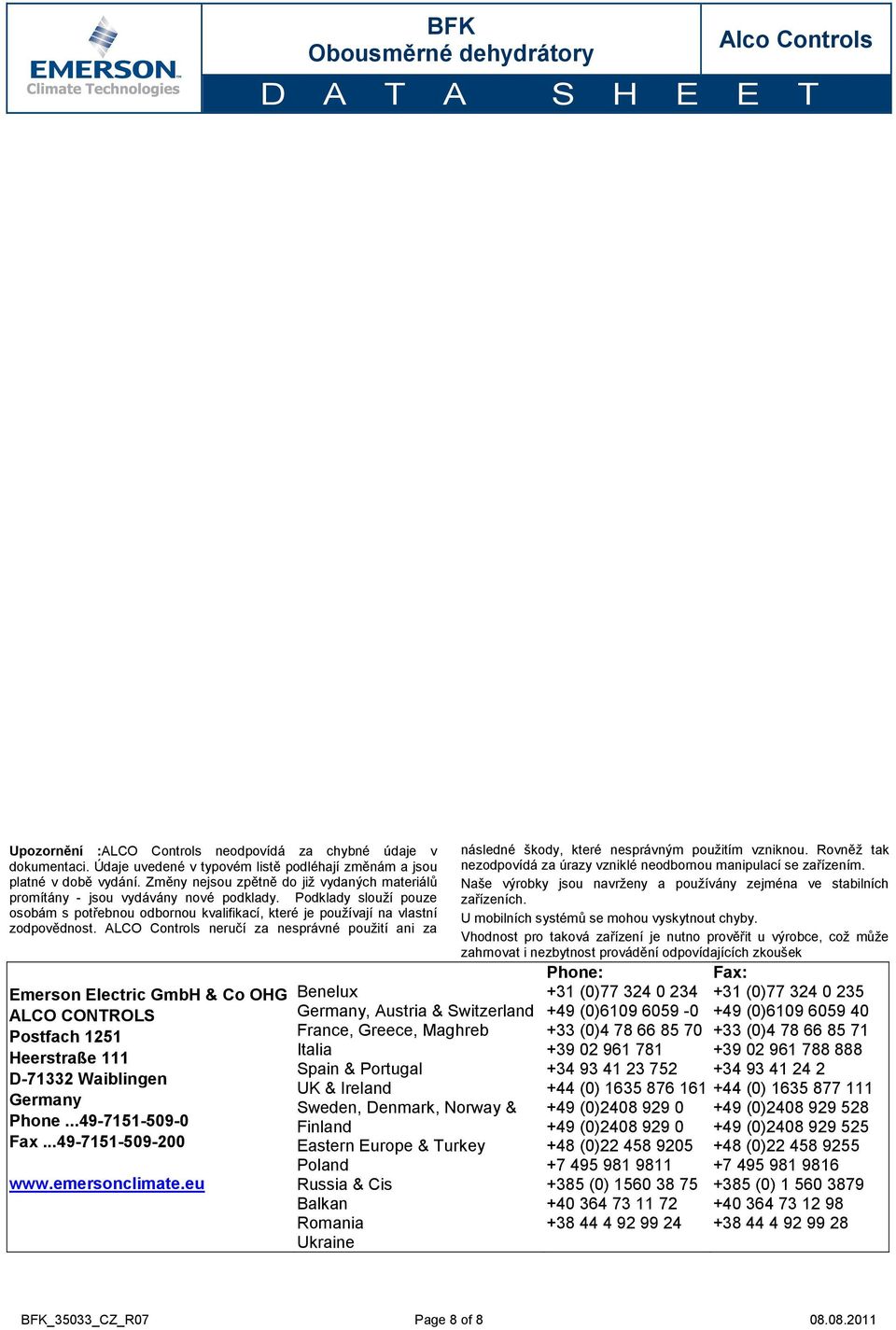

8 Upozornění :ALCO Controls neodpovídá za chybné údaje v dokumentaci. Údaje uvedené v typovém listě podléhají změnám a jsou platné v době vydání. Změny nejsou zpětně do již vydaných materiálů promítány - jsou vydávány nové podklady. Podklady slouží pouze osobám s potřebnou odbornou kvalifikací, které je používají na vlastní zodpovědnost. ALCO Controls neručí za nesprávné použití ani za Emerson Electric GmbH & Co OHG ALCO CONTROLS Postfach 1251 Heerstraße 111 D Waiblingen Germany Phone Fax Benelux Germany, Austria & Switzerland France, Greece, Maghreb Italia Spain & Portugal UK & Ireland Sweden, Denmark, Norway & Finland Eastern Europe & Turkey Poland Russia & Cis Balkan Romania Ukraine následné škody, které nesprávným použitím vzniknou. Rovněž tak nezodpovídá za úrazy vzniklé neodbornou manipulací se zařízením. Naše výrobky jsou navrženy a používány zejména ve stabilních zařízeních. U mobilních systémů se mohou vyskytnout chyby. Vhodnost pro taková zařízení je nutno prověřit u výrobce, což může zahrnovat i nezbytnost provádění odpovídajících zkoušek Phone: Fax: +31 (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) (0) BFK_35033_CZ_R07 Page 8 of
