1 CTD-H1 Multimediální přehrávač Uživatelská příručka

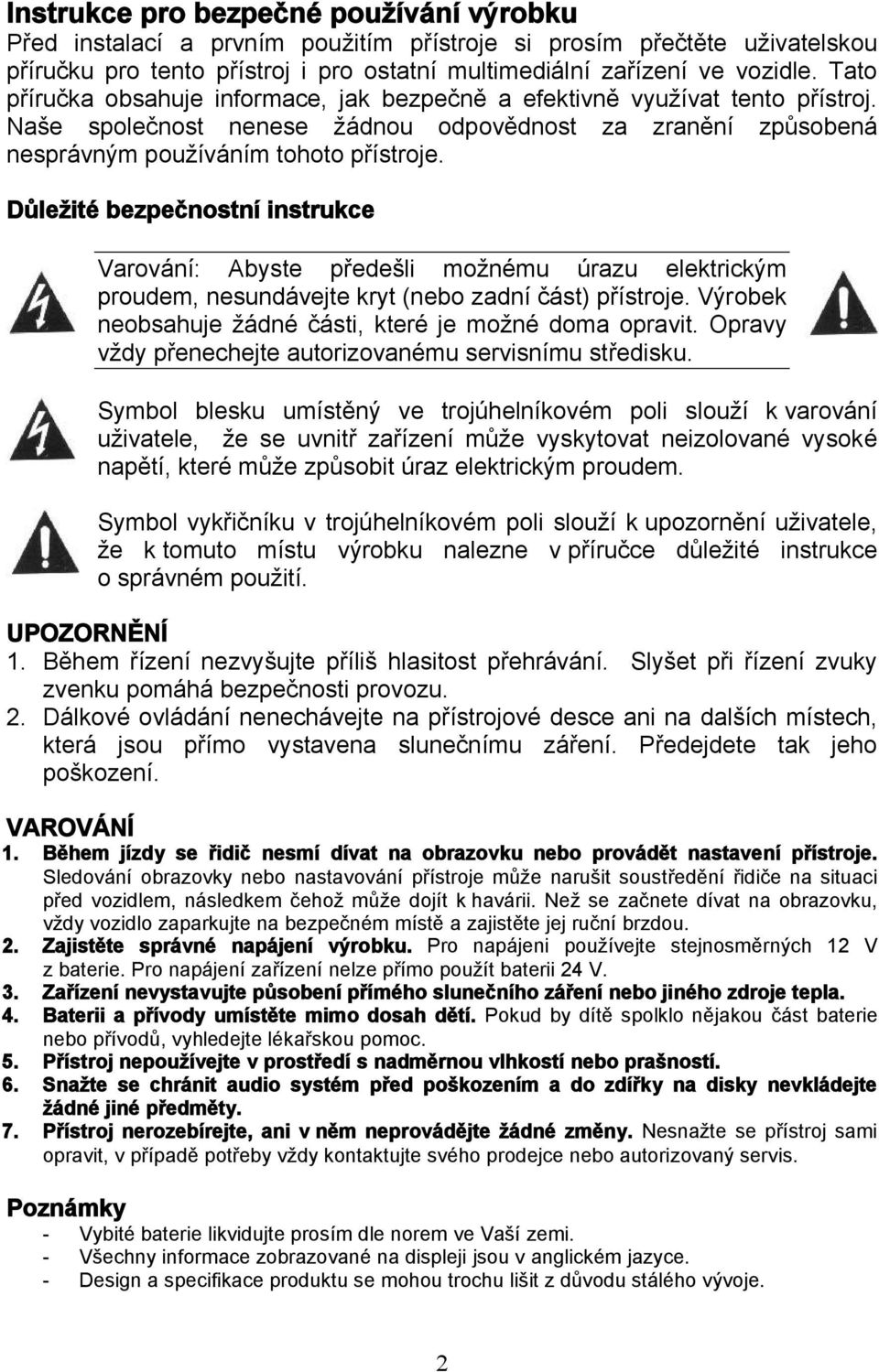

2 Instrukce pro bezpečné používání výrobku Před instalací a prvním použitím přístroje si prosím přečtěte uživatelskou příručku pro tento přístroj i pro ostatní multimediální zařízení ve vozidle. Tato příručka obsahuje informace, jak bezpečně a efektivně využívat tento přístroj. Naše společnost nenese žádnou odpovědnost za zranění způsobená nesprávným používáním tohoto přístroje. Důležité bezpečnostní instrukce Varování: Abyste předešli možnému úrazu elektrickým proudem, nesundávejte kryt (nebo zadní část) přístroje. Výrobek neobsahuje žádné části, které je možné doma opravit. Opravy vždy přenechejte autorizovanému servisnímu středisku. Symbol blesku umístěný ve trojúhelníkovém poli slouží k varování uživatele, že se uvnitř zařízení může vyskytovat neizolované vysoké napětí, které může způsobit úraz elektrickým proudem. Symbol vykřičníku v trojúhelníkovém poli slouží k upozornění uživatele, že k tomuto místu výrobku nalezne v příručce důležité instrukce o správném použití. UPOZORNĚNÍ 1. Během řízení nezvyšujte příliš hlasitost přehrávání. Slyšet při řízení zvuky zvenku pomáhá bezpečnosti provozu. 2. Dálkové ovládání nenechávejte na přístrojové desce ani na dalších místech, která jsou přímo vystavena slunečnímu záření. Předejdete tak jeho poškození. VAROVÁNÍ 1. Během jízdy se řidič nesmí dívat na obrazovku nebo provádět nastavení přístroje. Sledování obrazovky nebo nastavování přístroje může narušit soustředění řidiče na situaci před vozidlem, následkem čehož může dojít k havárii. Než se začnete dívat na obrazovku, vždy vozidlo zaparkujte na bezpečném místě a zajistěte jej ruční brzdou. 2. Zajistěte správné napájení výrobku. Pro napájeni používejte stejnosměrných 12 V z baterie. Pro napájení zařízení nelze přímo použít baterii 24 V. 3. Zařízení nevystavujte působení přímého slunečního záření nebo jiného zdroje tepla. 4. Baterii a přívody umístěte mimo dosah dětí. Pokud by dítě spolklo nějakou část baterie nebo přívodů, vyhledejte lékařskou pomoc. 5. Přístroj nepoužívejte v prostředí s nadměrnou vlhkostí nebo prašností. 6. Snažte se chránit audio systém před poškozením a do zdířky na disky nevkládejte žádné jiné předměty. 7. Přístroj nerozebírejte, ani v něm neprovádějte žádné změny. Nesnažte se přístroj sami opravit, v případě potřeby vždy kontaktujte svého prodejce nebo autorizovaný servis. Poznámky - Vybité baterie likvidujte prosím dle norem ve Vaší zemi. - Všechny informace zobrazované na displeji jsou v anglickém jazyce. - Design a specifikace produktu se mohou trochu lišit z důvodu stálého vývoje. 2

3 Obsah 1. Montáž přehrávače Popis přehrávače Čelní panel Zadní panel Dálkové ovládání Přípravy před prvním použitím Obsah balení Zapojení vodičů Popis základních funkcí Přehrávání Pozastavit přehrávání Ztišit Ukončit přehrávání a vyjmout disk Použití externího senzoru dálkového ovládání Funkce zapamatování posledního přehrávaného záznamu Často používané funkce Výběr scény Přehrávání rychle vpřed Přehrávání rychle vzad Pomalé přehrávání Přeskočit na následující záznam (skladbu) Přeskočit na předchozí záznam (skladbu) Výběr záznamu (skladby) Zobrazení seznamu skladeb Funkce opakovaného přehrávání Výběr jazyka titulků Přehrávání skladeb ve zvoleném pořadí Zobrazení aktuálního času přehrávání Přehrávání MP3 a MP4 disků Přehrávání z USB disku nebo SD karty Základní nastavení přehrávače Příklad 1: Změna nastavení obrazovky Příklad 2: Nastavení funkce zapamatování poslední přehrávané skladby Příklad 3: Nastavení jasu a kontrastu Příklad 4: Rodičovský zámek Příklad 5: Jazyk nabídek DVD Příklad 6: Nastavení DVB-T Příklad 7: Vyhledávání televizních kanálů Funkce tlačítek dálkového ovládání Definice pojmů Možné problémy a jejich řešení Možnosti DVD přehrávače Specifikace výrobku Jak zacházet s disky

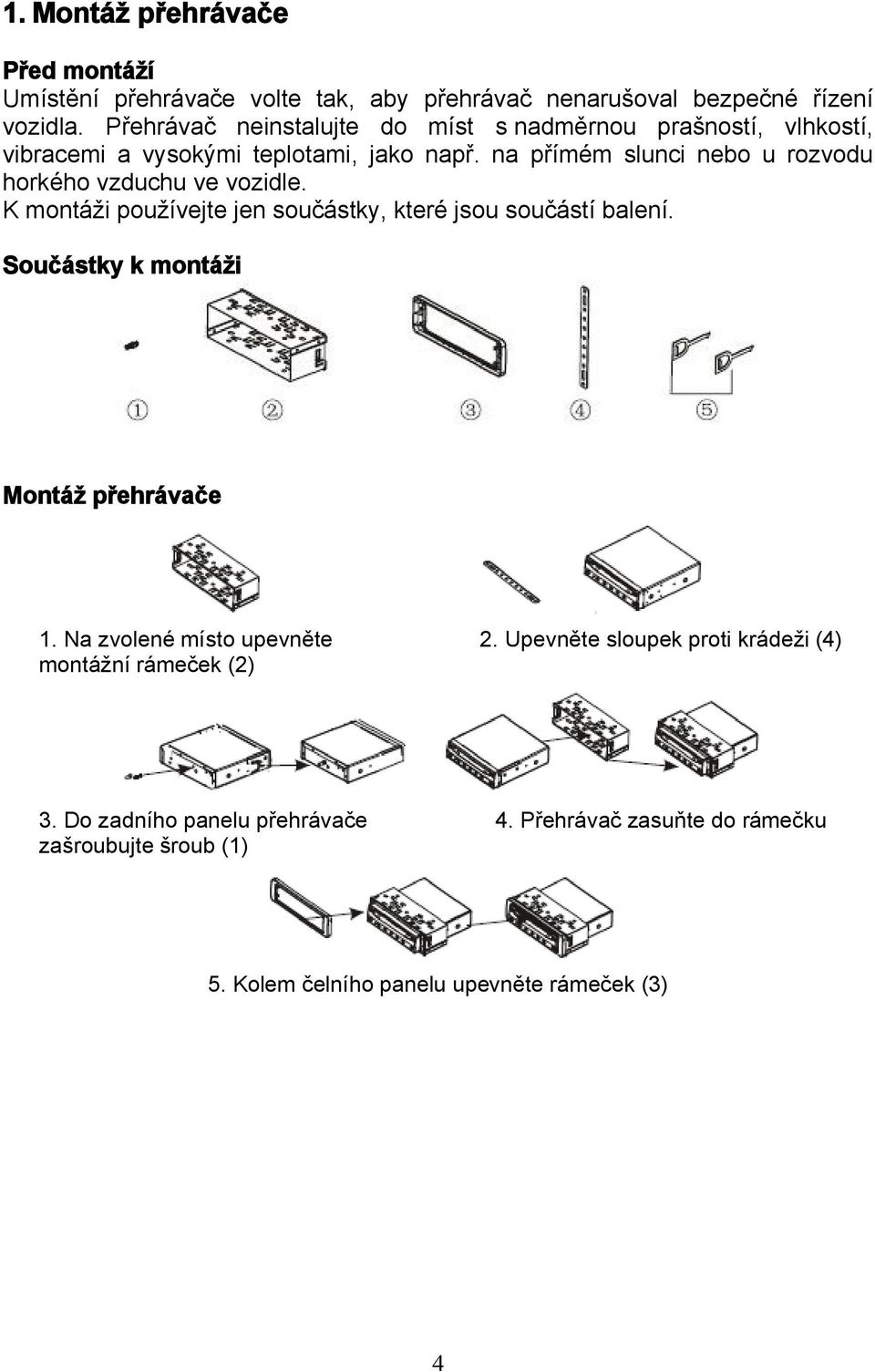

4 1. Montáž přehrávače Před montáží Umístění přehrávače volte tak, aby přehrávač nenarušoval bezpečné řízení vozidla. Přehrávač neinstalujte do míst s nadměrnou prašností, vlhkostí, vibracemi a vysokými teplotami, jako např. na přímém slunci nebo u rozvodu horkého vzduchu ve vozidle. K montáži používejte jen součástky, které jsou součástí balení. Součástky k montáži Montáž přehrávače 1. Na zvolené místo upevněte montážní rámeček (2) 2. Upevněte sloupek proti krádeži (4) 3. Do zadního panelu přehrávače zašroubujte šroub (1) 4. Přehrávač zasuňte do rámečku 5. Kolem čelního panelu upevněte rámeček (3) 4

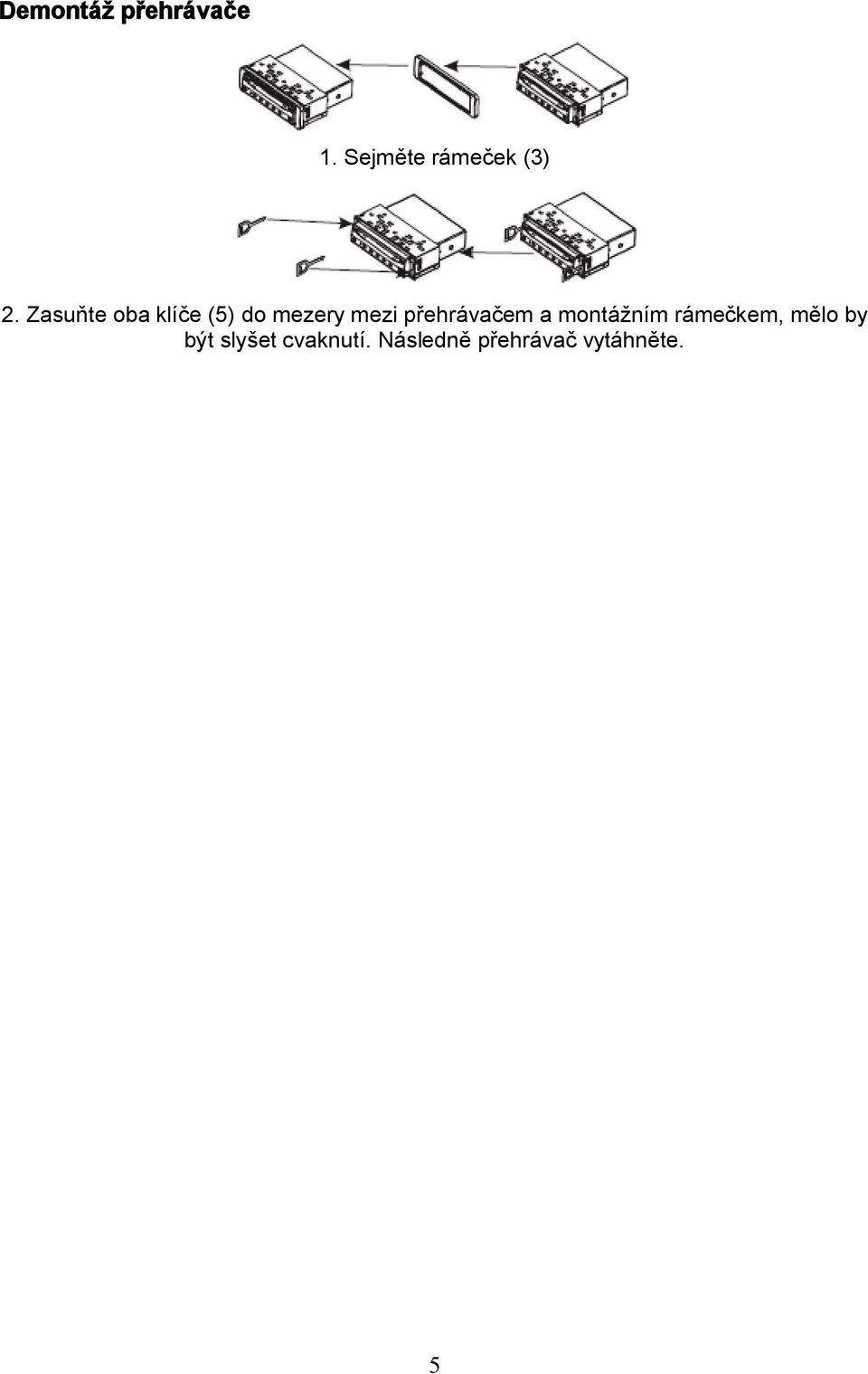

5 Demontáž přehrávače 1. Sejměte rámeček (3) 2. Zasuňte oba klíče (5) do mezery mezi přehrávačem a montážním rámečkem, mělo by být slyšet cvaknutí. Následně přehrávač vytáhněte. 5

6 2. Popis přehrávače 2.1 Čelní panel 2.2 Zadní panel 1. Zapnout / vypnout 2. Vysunout disk 3. SETUP 4. AUD 5. SOURCE 6. Zdířka pro vkládání disku 7. Zapnout / přerušit přehrávání 8. Stop 9. Předchozí 10. Následující 11. Zvýšit hlasitost 12. Snížit hlasitost 13. Kurzorové šipky,,, 14. ENTER 15. Indikátor DVD 16. Indikátor DVB 17. Indikátor USB 18. Zdířka pro SD kartu 19. Infračervený senzor 20. Indikátor SD 21. Indikátor TV 22. Indikátor AV IN 23. Reset Napájení 1. Červený: +12V příslušenství 2. Žlutý: +12V stálých 3. Černý: zem 4. Modrý: ovládání zesilovače Červený: pravý audio vstup / výstup Žlutý: levý audio vstup / výstup Oranžový: koaxiální výstup Černý: mini konektor pro připojení senzoru dálkového ovládání 6

7 2.3 Dálkové ovládání 1. RADIO 2. POWER zapnout / vypnout 3. SOURCE zdroj přehrávání 4. MENU PBC 5. EJECT 6. Přepínání USB/SD/DVB 7. VRMT 8. TITLE výběr titulu 9. PROGRAM/GPG 10. Numerická klávesnice 11. DISPLAY 12. SUBTITLE výběr titulků 13. CLEAR 14. SLOW pomalé přehrávání 15. ANGLE/TTX 16. AUDIO 17. REPEAT/FAV režim opakování 18. MUTE ztišit 19. SETUP nastavení přehrávače 20., 28., 23., 26. kurzorové šipky,,,, 21. AUTO SCAN/GOTO 22. ZOOM přiblížit 24. ENTER potvrdit výběr 25. zapnout nebo přerušit přehrávání 27. STOP 29. rychlé přetáčení vpřed 30. rychlé přetáčení vzad 31. (+) zvýšit hlasitost 32. ( ) snížit hlasitost 33. následující skladba 33. předchozí skladba 7

8 3. Přípravy před prvním použitím 3.1 Obsah balení Po otevření balení se prosím ujistěte, že obsahuje všechny níže uvedené součásti: Dálkové ovládání (1) Montážní šrouby Napájecí kabel Uživatelská příručka Externí IR senzor dálkového ovládání Montážní rámeček DIN 8

9 3.2 Zapojení vodičů Videosignál je přenášen pomocí kombinovaného video výstupu. Audiosignál je přenášen pomocí RCA výstupů nebo digitálního koaxiálního výstupu (digitálně). DVD k televizi DVD k filtru napájení Schéma zapojení pro použití v automobilu. Červený: Napájení +12 V Žlutý: Stálých +12 V Černý: zem Modrý: vzdálené zapnutí +12V (max. 500 ma) DVD k zesilovači Jestliže dodáváte signál do více než dvou obrazovek, bude pravděpodobně zapotřebí připojit zesilovač k zesílení výstupního signálu. Audio a video výstup z přehrávače připojte pomocí RCA kabelů zesilovači. 9

10 4. Popis základních funkcí 4.1 Přehrávání 1. Stiskněte tlačítko [Power] na přehrávači. 2. Vložte disk do příslušné zdířky na přehrávači. Přehrávání začne automaticky. 4.2 Pozastavit přehrávání Jestliže probíhá přehrávání, stiskněte tlačítko Zapnout / přerušit přehrávání [ ]. Přehrávání bude pozastaveno. 4.3 Ztišit (pouze pro analogový audio výstup) Stisknutím tlačítka [Mute] dojde ke ztišení zvuku. Opětovným stisknutím zvuk zapnete. 4.4 Ukončit přehrávání a vyjmout disk 1. Jestliže si přejete vyjmout disk z DVD přehrávače, stiskněte tlačítko Vysunout disk. 2. Opětovným stisknutím dojde znovu k vložení disku. 3. Stisknutím tlačítka [Power] dojde k vypnutí přehrávače. 4.5 Použití externího senzoru dálkového ovládání V závislosti na umístění DVD přehrávače jej můžete ovládat pomocí dálkového ovládání, které namíříte na čelní panel přehrávače nebo na externí senzor dálkového ovládání, který lze umístit na přístrojovou desku, na monitor nebo kamkoli jinam. 4.6 Funkce zapamatování posledního přehrávaného záznamu Jestliže dojde k vypnutí motoru vozidla nebo je stisknuto tlačítko Vypnout, dojde k vypnutí přehrávače. Po opětovném zapnutí přehrávače pokračuje přehrávání v místě, kde bylo přerušeno. 1. Jestliže během přehrávání dojde k situaci, že obraz není zobrazen přes celou obrazovku (jeho část je skryta), nebo je pouze černobílý, je zapotřebí přehrávač vypnout a znovu zapnout. Dále je zapotřebí zvolit správný barevný režim (PAL nebo NTSC). Detailní popis naleznete v kapitole Jestliže se na obrazovce objeví symbol, byla provedena operace, která není přehrávačem dovolena. 10

11 5. Často používané funkce 5.1. Výběr scény Jestliže vložený disk DVD obsahuje vlastní menu a funkce PBC je zapnuta, je možné zobrazit toto menu pomocí tlačítka [Menu PBC] nebo [Title]. Následně je možné zvolit scénu, kterou si přejete přehrát, takto: 1. Stiskněte [Menu PBC] Na obrazovce se objeví seznam scén, které je možné přehrát. 2. Pomocí tlačítek [ ] / [ ] / [ ] / [ ] zvolte požadovanou scénu. 3. Svou volbu potvrďte stisknutím [Enter] Přehrávání rychle vpřed Pokud během přehrávání stisknete tlačítko [ ], dojde ke zrychlení přehrávání. Přehrávač umožňuje celkem 5 rychlostí rychlého přehrávání (2x, 4x, 8x, 16x a 32x). Pokaždé, když stisknete toto tlačítko, se rychlost přehrávání zdvojnásobí. Jestliže je rychlost přehrávání maximální, dojde po dalším stisknutí tohoto tlačítka k návratu na normální rychlost přehrávání Přehrávání rychle vzad Funguje podobě jako funkce Přehrávání rychle vpřed. Pokud během přehrávání stisknete tlačítko [ ], dojde ke zrychlení přehrávání, nyní však směrem vzad. Je zde také k dispozici celkem 5 rychlostí přehrávání, každým stisknutím příslušného tlačítka dojde ke zdvojnásobení rychlostí přehrávání. Je-li rychlost přehrávání maximální, dojde po dalším stisknutí tohoto tlačítka k návratu na normální rychlost přehrávání Pomalé přehrávání Jestliže během přehrávání stisknete tlačítko [Slow], dojde ke zpomalení přehrávání. Přehrávač disponuje celkem 4 rychlostmi zpomaleného přehrávání a lze zpomaleně přehrávat dopředu i zpět. Jestliže opětovně stisknete příslušné tlačítko, dojde ke zpomalení rychlosti přehrávání a po několika stisknutích se rychlost přehrávání vrátí zpět na normální rychlost Přeskočit na následující záznam (skladbu) Pokud během přehrávání stisknete tlačítko [ ], dojde k přesunu na začátek následujícího záznamu Přeskočit na předchozí záznam (skladbu) Pokud během přehrávání stisknete tlačítko [ ], dojde k přesunu na začátek předchozího záznamu Výběr záznamu (skladby) Výběr zvoleného záznamu je možný několika způsoby: A. Stisknutím tlačítka [ ] nebo [ ] zmačkněte tolikrát, aby došlo k výběru požadovaného záznamu. B. Jestliže jsou skladby na vloženém disku očíslovány, je možné zvolit požadovanou skladbu přímým zadáním jejího čísla na numerické klávesnici. 11

12 Jestliže se po zadání čísla objeví na obrazovce symbol z těchto situací: 1. Záznamy na disku nejsou číslovány. 2. Disk neobsahuje záznam se zadaným číslem. 3. Je zapnuta funkce PBC (stiskněte tlačítko [Menu PBC])., značí to jednu 5.8 Zobrazení seznamu skladeb 1. Je-li vložen DVD disk: jestliže je zapnuta funkce PBC, lze stisknutím tlačítka [Menu PBC] zobrazit seznam skladeb na vloženém disku. Nyní lze pomocí tlačítek [ ] / [ ] zvolit požadovanou skladbu a svůj výběr potvrdit pomocí [Enter]. 2. Je-li vloženo jiné médium než DVD: jestliže je funkce PBC zapnuta, můžete si během přehrávání pomocí tlačítka [Title] zobrazit seznam záznamů, které jsou uloženy na vloženém médiu. Výběr požadované položky seznamu lze provést pomocí numerické klávesnice a potvrzení výběru provedeme stisknutím [Enter]. Zapnutí a vypnutí funkce PBC je možné pomocí tlačítka [Menu PBC]. Poznámka: výše popsaný způsob výběru skladeb nemusí fungovat u všech typů disků. 5.9 Funkce opakovaného přehrávání Stiskem tlačítka [Repeat] můžete zapnout různé režimy opakování. 1. Je-li vložen DVD disk: stisknutím [Repeat] zapnete funkci opakování právě přehrávaného záznamu (kapitoly), opětovným stisknutím zapnete opakování celého titulu a dalším stisknutím funkci opakování vypnete. 2. Je-li vloženo jiné médium než DVD: jestliže je funkce PBC vypnuta, zapnete stisknutím [Repeat] opakování aktuálně přehrávané skladby, opětovným stiskem [Repeat] opakování celého disku a dalším stiskem [Repeat] funkci opakování vypnete Výběr jazyka titulků (závisí na typu vloženého média) Jestliže máte v přehrávači vloženo DVD, můžete si pomocí tlačítka [Subtitle] zvolit jazyk titulků. Po jeho stisknutí se na obrazovce zobrazí seznam řečí, ve které se mohou zobrazovat titulky k filmům Přehrávání skladeb ve zvoleném pořadí Jestliže je vypnuta funkce PBC a přehrávání DVD je také zastaveno, postupujte při nastavování pořadí skladeb následujícím způsobem: 1. Stiskněte tlačítko [Program]. Jestliže vložené médium podporuje programování, zobrazí se na displeji tato nabídka: 2. Pomocí numerických tlačítek vložte číslo požadované kapitoly nebo skladby. Např.: jestliže si chcete nechat přehrát nejdříve skladbu 5, potom skladbu 3 a nakonec skladbu 6, vložte za sebou čísla 5, 3 a 6. Stisknutím tlačítka [Clear] vložená čísla vymažete 3. Stiskněte tlačítko [ ]. Přehrávač bude přehrávat skladby v zadaném pořadí. 12

13 5.12 Zobrazení aktuálního času přehrávání Stisknutím tlačítka [Display] se Vám na monitoru zobrazí čas přehrávání záznamu a kolik času ještě zbývá do konce tohoto záznamu. Jestliže kdykoli stisknete tlačítko [Display], zobrazí se Vám aktuální čas (zároveň se změní i čas zobrazený na předním panelu přehrávače). Čas přehrávání i čas do konce záznamu závisí na typu vloženého média Přehrávání MP3 a MP4 disků Tento přehrávač Vám umožňuje spouštět i disky s hudbou uloženou ve formátech MP3 a MP4. Volbu požadované skladby lze provést následovně: po vložení disku s MP3 nebo MP4 se na obrazovce zobrazí základní nabídka. Pomocí tlačítka [ ] přesuňte žlutý kurzor na položku MP3/MP4 a svou volbu potvrďte pomocí [Enter]. Objeví se soupis všech složek nebo skladeb na disku: Nyní přesuňte žlutý kurzor na zvolenou složku a svou volbu potvrďte stisknutím [Enter]. Jestliže si přejete zvolit jinou skladbu, přerušte přehrávání stisknutím tlačítka [Stop] a pomocí [ ] / [ ] / [ ] / [ ] vyberte požadovanou skladbu. Tipy: 1. Během přehrávání lze zvolit následující nebo předchozí skladbu pomocí tlačítek [ ] nebo [ ]. 2. Kdykoli během přehrávání lze zobrazit seznam složek stisknutím [Stop] Přehrávání z USB disku nebo SD karty Přehrávač umožňuje přehrávat skladby, video a prohlížet obrázky, které jsou uloženy na USB disku nebo SD kartě. Po připojení USB disku nebo SD karty lze stisknutím tlačítka [Source] na předním panelu přehrávače nebo tlačítka [USB/SD] na dálkovém ovládání zvolit jako zdroj přehrávání jedno z těchto paměťových médií. Pokud je připojen USB disk během přehrávání DVD, bude režim USB/SD aktivován automaticky. Při připojování USB disku dbejte na správnou orientaci konektoru, aby nedošlo k jeho poškození. 13

14 Ve zobrazeném seznamu složek na připojeném disku lze vybrat požadovanou složku pomocí kurzorových šipek [ ] / [ ] / [ ] / [ ] a svou volbu následně potvrdit stisknutím [Play] nebo [Enter]. 6. Základní nastavení přehrávače Jestliže stisknete tlačítko [Setup], zobrazí se vám nabídka základního nastavení přehrávače. Mezi jednotlivými položkami se můžete pohybovat pomocí tlačítek [ ] / [ ]. Pro potvrzení Vaší volby stiskněte tlačítko [Enter]. V podnabídkách se můžete pohybovat pomocí tlačítek [ ] / [ ] a výběr položky, kterou chcete změnit, potvrďte stisknutím [Enter]. Pro pohyb kurzoru nahoru a dolů používejte [ ] / [ ] a svou volbu potvrďte pomocí [Enter]. Stisknutím [ ] se vrátíte z podnabídky zpět do základní nabídky a stisknutím tlačítka [Setup] se vrátíte do režimu normálního přehrávání. Následující příklady ukazují, jakým způsobem lze měnit nastavení základních položek z nabídky. Aktuálně zvolená položka Význam této položky 14

15 Příklad 1: Změna nastavení obrazovky Stisknutím tlačítka [Setup] vstoupíte do nabídky základního nastavení. Svou volbu (výběr ikonky znázorňující nastavení obrazovky) potvrďte stisknutím [Enter]. Nyní vyberte pomocí šipek [ ] / [ ] položku TV Display. Její výběr potvrďte stisknutím [Enter]. Stisknutím tlačítka [ ] posunete kurzor do nabídky vpravo. Nyní vyberte pomocí [ ] požadovanou položku nastavení a svou volbu potvrďte stisknutím [Enter]. Stisknutím tlačítka [Setup] opustíte nabídku nastavení a vrátíte se do režimu běžného přehrávání. Poznámka: přehrávač podporuje tři obrazové režimy (širokoúhlý 16:9, 4:3 PS a 4:3 LB). Uživatel má tedy možnost zvolit režim obrazovky dle vloženého média. Následující tabulka shrnuje možné obrazové režimy: Formát obrazu Normální 4:3PS 4:3LB 16:9 Příklad 2: Nastavení funkce zapamatování poslední přehrávané skladby DVD přehrávač umí automaticky rozpoznat typ přehrávaného média a zapamatovat si, na kterém místě přehrávání záznamu bylo přehrávání naposledy přerušeno. Tento disk můžete klidně vyjmout, vložit jiný disk (který ovšem musí být v jiném formátu než disk původní), a po vyjmutí tohoto disku a vložení disku původního bude přehrávání pokračovat tam, kde bylo na tomto disku naposledy ukončeno. Přehrávač si pamatuje celkem 3 typy disků: DVD, CD a VCD. Přehrávání každého z nich může být přerušeno, disk může být vyjmut z přehrávače a nahrazen diskem jiného typu, aniž by došlo k zapomenutí uložené informace o stavu přehrávání na původním disku. Jestliže je DVD přehrávač připojen k zapalovači cigaret v automobilu, bude funkce zapamatování poslední přehrávané skladby fungovat pouze v případě, že bylo přehrávání přerušeno stisknutím tlačítka [Power] na dálkovém ovladači nebo přímo na DVD přehrávači. 15

16 Jestliže si přejete zapnout nebo vypnout funkci pamatování, stiskněte tlačítko [Setup] pro vstup do hlavní nabídky. Na obrazovce se objeví nabídka General Setup Page. Stisknutím [Enter] / [ ] vstoupíte do podnabídky, ve které, pomocí [ ], posuňte žlutý kurzor na položku Last Memory. Tlačítkem [ ] posuňte kurzor do nabídky vpravo a nastavte funkci zapamatování na ON (Zapnuto) nebo OFF (Vypnuto). Příklad 3: Nastavení jasu a kontrastu Po stisknutí tlačítka [Setup] se na obrazovce se objeví hlavní nabídka pro nastavení systému. Zvolte položku Video setup a stiskněte [Enter]. Pomocí tlačítka [ ] posuňte oranžový kurzor na položku Quality. Stisknutím [Enter] potvrdíte svoji volbu. Objeví se tato obrazovka: Zde máte možnost nastavit následující parametry obrazu: Sharpness Ostrost, Brightness Jas, Contrast Kontrast a koeficient Gamma. Žlutý kurzor posuňte na položku, kterou si přejete nastavit a stiskněte [Enter], čímž vstoupíte do podnabídky této položky. Pomocí [ ] označte požadovanou položku a svou volbu potvrďte [Enter]. Po stisknutí [Setup] vystoupíte z nabídky nastavení systému. Parametry, které v této nabídce nastavíte, změní nastavení barev na obrazovce. 16

17 Příklad 4: Rodičovský zámek V nabídce Preference Page zvolte položku Parental a stiskněte [Enter]. Tlačítkem [ ] posuňte žlutý kurzor na rozšířené menu. Zobrazí se podnabídka, ve které budete vyzváni k zadání hesla. Tovární nastavení hesla je Potvrzení zadaného hesla proveďte pomocí [Enter]. Příklad 5: Jazyk nabídek DVD V nabídce Preference Page zvolte položku Disc menu. Následně lze nastavit preferovaný jazyk nabídek DVD disků. Nabídka se v preferovaném jazyce zobrazí pouze v případě, že je na daném disku tato jazyková verze uložena. Příklad 6: Nastavení DVB-T V nabídce DVB-T Setup Page lze nastavit některé parametry příjmu digitálního televizního vysílání: Area Země, Timezone Časová zóna, Parental age Znepřístupnění programů, které nejsou určeny pro děti a mladistvé, Channel Setup Nastavení televizních kanálů. V nabídce se lze pohubovat standardními kurzorovými šipkami provedené nastavení lze uložit stisknutím [Enter]. Příklad 8: Vyhledávání televizních kanálů Stisknutím tlačítka [Source] zvolte příjem televizního signálu. Následně stiskněte [Setup]. Objeví se tato obrazovka: Pomocí kurzorových šipek [ ] nebo [ ] posuňte kurzor na položku Auto search a následně pomocí [ ] nebo [ ] změňte její nastavení z OFF na ON. Přehrávač provede automatické vyhledání všech dostupných televizních kanálů, tyto kanály uloží do paměti a spustí přehrávání prvního z nich. Výběr požadovaného televizního kanálu lze provést pomocí [ ] nebo [ ] nebo přímo zadáním jeho čísla na numerické klávesnici. Pokud si přejete zadat dvouciferné číslo kanálu, např. číslo 18, stiskněte nejdříve tlačítko [10+], na displeji se objeví symbol. Následně zadejte na numerické klávesnici [1] a poté [8]. Přesné naladění kanálu lze provést kurzorovými šipkami [ ] nebo [ ]. 17

18 7. Funkce tlačítek dálkového ovládání V této kapitole bude detailně popsána funkce všech tlačítek na dálkovém ovládání. Některé z těchto funkcí již byly popsány v kapitolách 4 a [ ] Jestliže je vypnuto nebo pozastaveno přehrávání, nebo je přehrávač v režimech rychlého a pomalého přehrávání, můžete stiskem tlačítka [ ] zapnout normální režim přehrávání. Opětovným stiskem tohoto tlačítka přehrávání přerušíte. Následujícím stisknutím přehrávání opět obnovíte. 7.2 [ TITLE] (Tituly) Činnost funkce závisí na typu disku Stisknutím tohoto tlačítka zobrazíte nabídku titulů, které se nacházejí na vloženém DVD. V nabídce se můžete pohybovat pomocí [ ] / [ ] / [ ] / [ ] a zvolit tak požadovanou položku. Svou volbu potvrďte stisknutím [Enter]. Nyní buď začne přehrávání zvoleného titulu, nebo se ještě zobrazí podnabídka k upřesnění Vaší volby. V této nabídce se můžete pohybovat stejnými kurzorovými šipkami jako v hlavní nabídce a svou volbu potvrdíte stisknutím [Enter]. 7.3 [PROGRAM] (Nastavení pořadí skladeb) V závislosti na typu vloženého média je možné po stisknutí tohoto tlačítka měnit pořadí přehrávaných skladeb. 7.4 [ ] (Vysunout disk) Po stisknutí tohoto tlačítka dojde k vysunutí vloženého disku. Opakovaným stisknutím tohoto tlačítka zasunete vysunutý disk zpět. 7.5 [REPEAT] (Opakování) Stisknutím tohoto tlačítka můžete nastavit opakování kapitoly, titulu a celého disku. 7.6 [ZOOM] (Přiblížení obrazu) Během přehrávání si můžete pomocí tohoto tlačítka přiblížit nebo naopak oddálit obraz. Tato funkce má celkem 6 úrovní: 3 pro zvětšení obrazu a 3 pro jeho zmenšení. Funkce Zoom se mění s každým stisknutím tohoto tlačítka. Nejdříve se obraz zvětší 2x, poté 3x a nakonec 4x. Dalším stisknutím tlačítka se obraz naopak zmenšuje na 1/2, 1/3 a 1/4. Sedmým stiskem tlačítka se vrátíte do režimu normálního přehrávání. 7.7 [Menu/PBC] Jestliže máte v přehrávači vložen DVD disk, je možné stisknutím tlačítka [Menu/PBC] obrazit nabídku, která je uložena na disku. Tato funkce pracuje rozdílně pro různé typy disků. Stisknutím tohoto tlačítka také měníte nastavení funkce PBC. Jestliže máte vložen disk DVD nebo SVCD a jestliže je funkce PBC vypnuta, musíte nejdříve přerušit přehrávání tlačítkem [Stop] a až poté bude možné zapnout funkci PBC. 18

19 7.8 [ ] Činnost funkce závisí na typu disku Jestliže probíhá přehrávání DVD disku, můžete stisknutím tohoto tlačítka posunout přehrávání na následující kapitolu. Při přehrávání SVCD a dalších disků dojde k posunu na následující skladbu [Angle] (Úhel pohledu) Jestliže vložené DVD podporuje funkci různých úhlů pohledu, lze stisknutím [Angle] přepínat mezi těmito pohledy [ MUTE ] (Ztišit zvuk) Stisknutím tohoto tlačítka ztišíte zvuk z analogového výstupu [ ] Pomocí tohoto tlačítka zapnete rychlé přetáčení vpřed. Druhým stisknutím se vrátíte do režimu normálního přehrávání [ ] Stisknutím tohoto tlačítka spustíte rychlé přetáčení vzad. Druhým stisknutím se vrátíte zpět do režimu normálního přehrávání [SLOW] (Pomalé přehrávání) Stisknutím tohoto tlačítka zpomalíte přehrávání. Je možno přehrávat zpomaleně dopředu i pozpátku. Opětovným stiskem tohoto tlačítka změníte rychlost přehrávání. Pokud stisknete toto tlačítko ještě jednou, vrátíte se do režimu normálního přehrávání [ ] / [ ] / [ ] / [ ] Pomocí těchto kurzorových šipek se můžete pohybovat v nabídkách vložených DVD disků i v hlavní nabídce přehrávače Numerická klávesnice Tlačítka [0], [1], [9] lze použít pro vložení čísla skladby, kapitoly na DVD, času, apod [SUBTITLE] (Titulky) Stisknutím tohoto tlačítka můžete měnit jazyk titulků, např. angličtinu, češtinu atd. (Tuto funkci lze použít pouze v případě, kdy je vložen DVD disk, který podporuje mnohojazyčné titulky.) 7.17 [10+] Jestliže je číslo zvolené skladby nebo kapitoly vyšší než 9, stiskněte nejdříve tlačítko [10+] a poté teprve zadejte požadované číslo. Toto tlačítko tedy slouží k udání počtu desítek v zadávaném čísle. Každým stisknutím se zadávané číslo zvýší o

20 7.18 [CLEAR] (Vymazat) Jestliže během programování pořadí skladeb stisknete toto tlačítko, dojde ke smazání právě zadaného čísla [ SETUP ] (Nastavení přehrávání) Po stisknutí tohoto tlačítka se a obrazovce objeví základní nabídka nastavení přehrávání. Uživatel může zvolit a následně nastavit většinu důležitých parametrů. Přesný postup lze nalézt v kapitole [ ] Jestliže probíhá přehrávání DVD, lze stisknutím tohoto tlačítka přehrávání pozastavit. Stisknutím tohoto tlačítka 2x za sebou úplně přehrávání ukončíte. Přesné chování funkce závisí na vloženém disku [ DISPLAY ] (Zobrazení informací o přehrávání) P stisknutí tohoto tlačítka se displeji zobrazí informace o přehrávání, např.: aktuální doba přehrávání a čas do konce disku [ ] Jestliže probíhá přehrávání DVD disku, můžete stisknutím tohoto tlačítka posunout přehrávání na předchozí kapitolu. Při přehrávání SVCD a jiných typů disků dojde k posunu na předcházející záznam [ ENTER ] (Potvrdit) Stiskem tohoto tlačítka potvrdíte Vaši volbu vybrané položky [ AUDIO ] Toto tlačítko slouží ke změně řeči u sledovaného filmu. Každým stisknutím tohoto tlačítka zvolíte jinou řeč. (Tuto funkci lze využívat pouze u mnohojazyčných disků.) 20

21 8. Definice pojmů Titul (Title): Na discích DVD titul označuje velký ucelený soubor obrázků, hudebních skladeb nebo filmů. Každý titul má číslo, podle kterého jej lze jednoduše vyhledat. Skladba (Track): Obrázek nebo hudební stopa uložená na disku VCD nebo CD. Každá skladba má číslo, podle které ji lze jednoduše vyhledat. Kapitola (Chapter): Kapitola na DVD disku je menší jednotkou než titul. Jeden titul se většinou skládá z několika kapitol, které obsahují několik obrázků, hudebních záznamů nebo filmů, případě úseků filmu. Každá kapitola má také své číslo z důvodu snazšího vyhledání. Popisek (Caption): Text na dolním okraji obrazovky, většinou se jedná o překlad nebo dialog, který je také uložen na disku. Úhel pohledu (Angle): Filmy na některých DVD discích jsou natočeny v několika pohledech. Uživatel tedy může sledovat scénu z několik různých úhlů. 21

22 9. Možné problémy a jejich řešení Není slyšet zvuk Zkontrolujte připojení přehrávače k dalším systémům včetně zesilovače a obrazovky. Ujistěte se, že je připojená obrazovka nebo zesilovač správně nastaven. Zkontrolujte správnost nastavení v základním nastavení přehrávače. Vložený disk nelze přehrát Zkontrolujte, zda-li je do přehrávače vložen multimediální disk. Ujistěte se, že je v přehrávači vložen pouze jeden disk. Zkontrolujte, zda-li je vložený disk určen pro stejný region jako přehrávač. Nefunguje dálkové ovládání Zkontrolujte, zda-li nejsou vybité baterie. Pro jistotu baterie vyjměte a zkuste vložit nové. Při používání dálkového ovládání musíte mířit na senzor dálkového ovládání, který se nachází na čelním panelu přehrávače. Jestliže je připojen externí senzor dálkového ovládání, miřte dálkovým ovládáním na tento senzor a ne na čelní panel přehrávače. Špatná kvalita obrazu Zkontrolujte, zda-li není vložený disk poškrábaný. Je také možné, že se uvnitř přehrávače usadil prach nebo jiná nečistota. Jestliže dojde k potížím s přehráváním, zkuste přehrávač vypnout, po 10 minutách opět zapnout a zkusit spustit přehrávání znova. Nefungují tlačítka Tento problém může být způsoben nestabilním napájecím napětím nebo jinými neočekávanými komplikacemi. Zkuste proto přehrávač vypnout a za 10 minut opět zapnout. 22

23 10. Možnosti DVD přehrávače S tímto přehrávačem budete mít možnost sledovat filmy ve vysoké obrazové kvalitě a s perfektním zvukem. 1. Zařízení umožňuje přehrávat DVD, VCD, Super-VCD, DVCD, CD, MP3, MP4 atd. 2. Mnohojazyčné menu. 3. Vysoká kvalita obrazu s horizontálním rozlišením vyšším než 500 obrazových bodů. 4. Funkce zapamatování poslední přehrávané skladby. Další možnosti 1. Podpora mnohojazyčných titulků. Technologie DVD umožňuje výběr až ze 32 různých jazykových verzí. 2. Podpora funkce Multi-angle - uživatel si může zvolit několik různých pohledů, např. zblízka, na celou scénu atd. 3. Funkce Multi-image - je možné sledovat několik televizních stanic naráz. 23

24 11. Specifikace výrobku Podporované typy disků a médií: DVD/USB/SVCD/VCD 1.0, 2.0 (mikro-laser video/audio disk) CD-DA (normální hudební cd), MP3 a MP4 audio disky Video formát: MPEG 1, MPEG 2 Audio formát: DOLBY Digital Výstup: Video signál: NTSC nebo PAL Video: 1,0 Vp-p Audio: Max 2 V +/- 0,2 Vrms Základní funkce: viz. kapitola 7 Výstupní rozhraní: RCA výstup, výstup pro systém s vysokým rozlišením (S-video) koaxiální digitální výstup Napájení: DC 12 V Maximální příkon: 15 W Frekvenční odezva: DVD: 20 Hz - 20 khz Hmotnost: 1,5 kg Rozměry: 178 x 50 x 176 mm Příslušenství: Dálkové ovládání, uživatelská příručka Poznámka: Jakékoli změny v designu nebo specifikacích nebudou oznamovány. 24

25 11. Jak zacházet s disky Uchopení disku Nedotýkejte se lesklé, nepotištěné strany disku. Nečistoty na lesklé straně disku Jemně otřete disk kouskem jemného navlhčeného hadříku a poté jej osušte suchým hadříkem. Jestliže přenesete disk ze studeného prostředí do teplého, může se lesklá strana disku vlivem kondenzace par jemně zamlžit. V tomto případě otřete disk před použitím kouskem jemného hadříku Upozornění: Nepište na nepotištěnou stranu disku. Na čištění disku nepoužívejte chemické prostředky. Na disk nepřilepujte popisky lepenkou ani lepidlem. Nepoužívejte disky se zbytky lepidla nebo s poškozeným popiskem. Nepoužívejte materiály proti poškrábání ani obaly, které nejsou určeny pro tento přístroj. Disky nepokládejte ani neskladujte v těchto prostředích: Přímo na slunci, na vlhkých nebo prašných místech a poblíž tepelných zdrojů. 25
