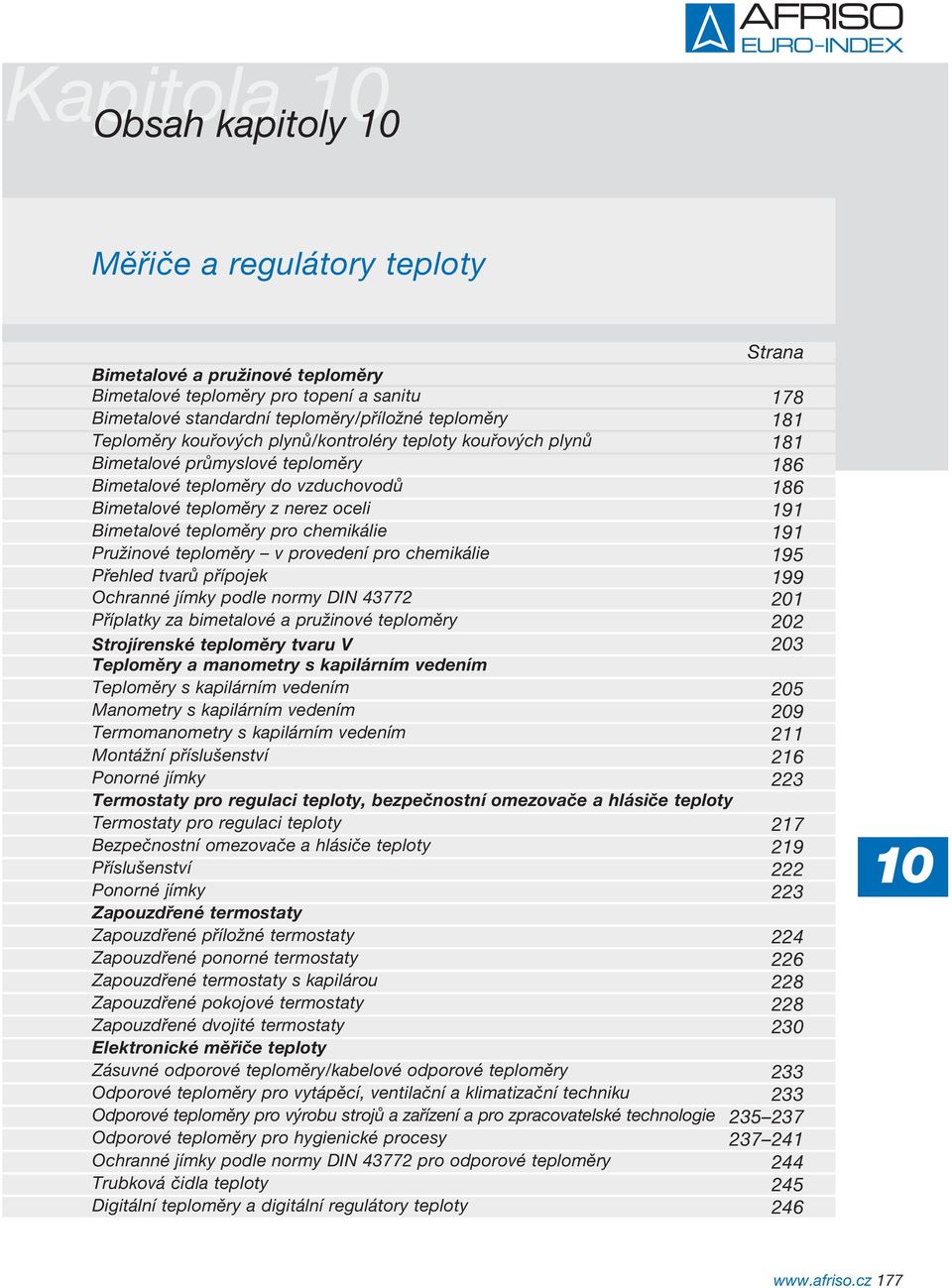

1 Kapitola Obsah kapitoly Měřiče a regulátory teploty Strana Bimetalové a pružinové teploměry Bimetalové teploměry pro topení a sanitu 178 Bimetalové standardní teploměry/příložné teploměry 181 Teploměry kouřových plynů/kontroléry teploty kouřových plynů 181 Bimetalové průmyslové teploměry 186 Bimetalové teploměry do vzduchovodů 186 Bimetalové teploměry z nerez oceli 191 Bimetalové teploměry pro chemikálie 191 Pružinové teploměry v provedení pro chemikálie 195 Přehled tvarů přípojek 199 Ochranné jímky podle normy DIN Příplatky za bimetalové a pružinové teploměry 2 Strojírenské teploměry tvaru V 2 Teploměry a manometry s kapilárním vedením Teploměry s kapilárním vedením 2 Manometry s kapilárním vedením 2 Termomanometry s kapilárním vedením 2 Montážní příslušenství 216 Ponorné jímky 223 Termostaty pro regulaci teploty, bezpečnostní omezovače a hlásiče teploty Termostaty pro regulaci teploty 217 Bezpečnostní omezovače a hlásiče teploty 219 Příslušenství 222 Ponorné jímky 223 Zapouzdřené termostaty Zapouzdřené příložné termostaty 224 Zapouzdřené ponorné termostaty 226 Zapouzdřené termostaty s kapilárou 228 Zapouzdřené pokojové termostaty 228 Zapouzdřené dvojité termostaty 230 Elektronické měřiče teploty Zásuvné odporové teploměry/kabelové odporové teploměry 233 Odporové teploměry pro vytápěcí, ventilační a klimatizační techniku 233 Odporové teploměry pro výrobu strojů a zařízení a pro zpracovatelské technologie Odporové teploměry pro hygienické procesy Ochranné jímky podle normy DIN pro odporové teploměry 244 Trubková čidla teploty 245 Digitální teploměry a digitální regulátory teploty

2 Bimetalové teploměry pro topení a sanitu BiTh 40 K BiTh 50 K BiTh 63 K Výrobek AFRISO Ratio Použití Topení, sanita, rozvodné systémy, rozdělovače pro podlahové topení Jmenovitá velikost 40 Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Rozsahy měření 0/60 C Oblast použití Koncová hodnota stupnice Provozní tlak Bez tlaku Použití Topení, sanita, rozvodné systémy, rozdělovače pro podlahové topení Jmenovitá velikost 50 Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Rozsahy měření 0/60 C Oblast použití Koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně 6 bar Použití Topení, sanita Jmenovitá velikost Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Rozsahy měření -20/+60, 0/60, 0/0 C Oblast použití Koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně 6 bar Standardní provedení Standardní provedení přípojky Plastová nástrčná, ø mm, bez ochranné jímky Připojení Axiální, centrické Číselník Plast, bílý stupnice černá Ukazatel Plast, černý ABS, bílé Kryt stupnice Plast, zaskakovací Standardní provedení Přípojka Plastová ponorná jímka, ø 9 mm, plastová ochranná jímka G 1 /2B, odnímatelná Připojení Axiální, centrické Číselník Plast, bílý stupnice černá Ukazatel Plast, černý ABS, bílé Kryt stupnice Plast, zaskakovací Přípojka Mosazná ponorná jímka, ø 9 mm, mosazná ochranná jímka G 1 /2B, odnímatelná, délka stonku 40 mm, na přání samotěsnicí závit s těsnicím kroužkem z PTFE Připojení Axiální, centrické (NG 63 na přání excentrické) Číselník Plast, bílý stupnice černá Ukazatel Plast, černý ABS, černé Kryt stupnice Plast, zaskakovací 178 Obchodní divize II Ceny viz strana 180

3 Bimetalové teploměry pro topení a sanitu Tvary a rozměry pouzder Připojení axiální centrické, NG 40 Připojení axiální centrické, NG 50 Připojení axiální centrické, NG Připojení axiální excentrické, NG 63 Rozměry (mm) Jmenovitá velikost (NG) B B1 D D1 d1 d2 d3 e G L1 L2 L3 L4 SW , G 1 /2B 42 56, , ,5 -,8 16 G 1 /2B 40/63/0/0 61/85/2/ , G 1 /2B 40/63/0/0 61/85/2/ G 1 /2B 40/63/0/0 61/85/2/ Obchodní divize II 179

4 Bimetalové teploměry pro topení a sanitu RK: G Typ BiTh 40 K BiTh 50 K BiTh 63 K BiTh 80 K BiTh 0 K Provedení ø pouzdra ABS, bílé ABS, bílé ABS, černé, kryt stupnice plastový zaskakovací Ponorná jímka Plast, ø mm Plast, ø 9 mm Mosaz, ø 9 mm Přípojka Nástrčná plastová, Ochranná jímka Ochranná jímka G 1 /2B, mosaz, bez ochranné jímky G 1 /2B, plast vnější ø mm, odnímatelná Třída přesnosti Třída 2 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C Délka stonku BJ* BJ* Cena BJ* Cena BJ* Cena BJ* Obj. č. Obj. č. Obj. č. 40 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 40 mm mm (Stonek viz výkres) mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Obj. č. Obj. č. Obj. č. 40 mm s těsnicím kroužkem z PTFE mm mm mm mm mm Náhradní ochranné jímky Přípojka G 1 /2B, mosaz Délka stonku Obj. č. Cena 40 mm s těsnicím kroužkem z PTFE mm mm mm mm Obchodní divize II * Minimální odebrané množství pro hotový materiál 1 BJ (balicí jednotka) Dodávky pouze v balicích jednotkách

5 Bimetalové standardní teploměry/příložné teploměry/teploměry kouřových plynů Bimetalové standardní teploměry Použití Topení, sanita Jmenovitá velikost Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Rozsahy měření C -20/+60, 0/60, 0/0, 0/160 Oblast použití Koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně 6 bar Standardní provedení Přípojka Mosazná ponorná jímka, ø 9 mm Ochranná jímka G 1/2 B, mosaz, odnímatelná Připojení NG axiální NG radiální Číselník do 0 C plast, od 160 C hliník, bílý s černou stupnicí Ukazatel Plast, černý Ocelový plech, pozinkovaný Násuvný kroužek Ocelový plech, poniklovaný Kryt stupnice Plast Doplňky Jiné rozsahy měření Jmenovitá velikost 34 Příložné teploměry Použití Topení, sanita Jmenovitá velikost Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Rozsahy měření C 0/60, 0/0 Oblast použití Koncová hodnota stupnice Standardní provedení Přípojka NG 63 s tepelně vodivým plechem a upevňovací pružinou nebo univerzální sponou pro trubky 3 /8 až 1 1 /2 NG 80 s tepelně vodivým plechem a upevňovací pružinou Připojení NG axiální Číselník Hliník, bílý stupnice černá Ukazatel Plast, černý Ocelový plech, pozinkovaný Násuvný kroužek Ocelový plech, poniklovaný Kryt stupnice Plast Doplňky Jiné rozsahy měření Teploměr kouřových plynů RT Kontrolér teploty kouřových plynů RTC Použití Kontrola hoření u plynových a olejových hořáků Jmenovitá velikost: 80 Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Rozsahy měření C RT: 0/300, 0/500 RTC: 0/350 Oblast použití Koncová hodnota stupnice Standardní provedení Přípojka RT: Ponorná jímka z nerez oceli , hladká, s nastavitelným mosazným kuželem RTC:Ponorná jímka z nerez oceli , hladká, s prstencovým přídržným magnetem Připojení: Axiální Číselník Hliník, šedý stupnice černá RTC se zelenými a červenými kontrolními poli Ukazatel Hliník, černý RTC s přídavným vlečeným ukazatelem maxima Ocelový plech, pozinkovaný Násuvný kroužek Ocelový plech, poniklovaný Kryt stupnice: Plast Ceny viz strana Obchodní divize II 181

6 Bimetalové standardní teploměry/příložné teploměry/teploměry kouřových plynů Tvary a rozměry pouzder Bimetalové standardní teploměry Přípojka axiální Bimetalové standardní teploměry Přípojka radiální Příložné teploměry Přípojka axiální, s upevňovací pružinou Příložné teploměry Přípojka axiální, s univerzální sponou pro trubky 3 /8 až 1 1 /2 Teploměr kouřových plynů RT Přípojka axiální Kontrolér teploty kouřových plynů RTC Přípojka axiální pro otvor ø 8 do ø Rozměry (mm) Jmenovitá velikost (NG) a b1 b2 b3 D d1 d2 F G L1 L2 L3 SW G 1 /2B / , ,3 G 1 /2B / , ,3 G 1 /2B 0 19/ ,7 40, ,3 G 1 /2B 0 19/ G 1 /2B / Obchodní divize II

7 Bimetalové standardní teploměry RK: G Typ BiTh 50 ST BiTh 63 ST BiTh 80 ST BiTh 0 ST BiTh 160 ST Provedení ø pouzdra Ocelový plech pozinkovaný, násuvný kroužek poniklovaný, kryt stupnice plastový Ponorná jímka Mosaz, ø 9 mm Přípojka Ochranná jímka G 1 /2B, mosaz, vnější ø mm, odnímatelná Třída přesnosti Třída 2 podle normy EN 190 Minimální odběr hotového materiálu = ks Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Obchodní divize II 183

8 Bimetalové standardní teploměry Typ BiTh 63 ST BiTh 80 ST BiTh 0 ST Provedení ø pouzdra Ocelový plech pozinkovaný, násuvný kroužek poniklovaný, kryt stupnice plastový Ponorná jímka Mosaz, ø 9 mm Přípojka Ochranná jímka G 1 /2B, mosaz, vnější ø mm, odnímatelná Třída přesnosti Třída 2 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C Délka stonku Cena Cena Cena Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Náhradní ochranné jímky RK: G Přípojka G 1 /2B, mosaz (pouze pro radiální připojení) Délka stonku Obj. č. Cena 45 mm mm mm mm Obchodní divize II

9 Příložné teploměry/excentrické teploměry RK: G Typ ATh 63 F ATh 80 F ATh 63 S BiTh 63 exz Provedení ø pouzdra Ocelový plech pozinkovaný, násuvný kroužek poniklovaný, kryt stupnice plastový Plast Přípojka Tepelně vodivý plech s pružinou Univerzální spona Excentrický pro trubky 3 /8 až 1 1 /2 pro trubky Rohre 3 /8 až 1 1 /2 stonek ø mm Třída přesnosti Třída 2 podle normy EN 190 Rozsah měření 0/0 C 0/0 C 0/0 C 20/0 C Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Číselník černý Číselník červený Číselník modrý Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C Teploměry kouřových plynů/teploměry pro topení RK: G Typ RT 80 RTC 80 HTh 160 G HTh 160 W Provedení ø pouzdra Ocelový plech pozinkovaný, násuvný kroužek poniklovaný, Hliník, v mosazných barvách Hliník, v mosazných barvách Plastový kryt stupnice Rovný tvar Úhlový tvar 90 Přípojka Ponorné čidlo hladké Ponorné čidlo hladké Závitové pouzdro G 1 /2B Nerez ocel Nerez ocel Mosaz Nastavitelný kužel Magnet Třída přesnosti Třída 2 podle normy EN 190 Rozsah měření 0/300 C 0/500 C 0/350 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 40 mm mm mm Skleněná vložka Skleněná vložka mm Obchodní divize II 185

10 Bimetalové průmyslové teploměry/ bimetalové teploměry do vzduchovodů Bimetalové průmyslové teploměry Číselník Hliník, bílý, stupnice černá Rozsahy měření C -30/+50, -20/+60, -20/+40, 0/60 Použití Výroba strojů, přístrojů a potrubních rozvodů, boilery, kotle a vytápěcí technika Typ: D2 Jmenovitá velikost Měřicí článek Bimetalová spirála Ukazatel Hliník, černý Ocelový plech, pozinkovaný Násuvný kroužek Ocelový plech, poniklovaný Kryt stupnice Přístrojové sklo Oblast použití Koncová hodnota stupnice Stupeň krytí IP 41 (EN 629) Standardní provedení Přípojka Mosazná ponorná jímka, ø 9 mm Upevňovací příruba, plast ø 60 mm nebo upevňovací hrana vzadu, ocel Třída přesnosti 1 (EN 190) Rozsahy měření C -20/+60, 0/60, 0/0, 0/160 Doplňky Jiné tvary přípojek Jiné rozsahy měření Jiné délky stonku Připojení NG axiální Číselník Hliník, bílý, stupnice černá Oblast použití Koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně 6 bar Stupeň krytí IP 41 (EN 629) Standardní provedení Přípojka Mosazná ponorná jímka, ø 9 mm Ochranná jímka G 1 /2B, mosaz, odnímatelná Připojení NG axiální NG radiální Bimetalové teploměry do vzduchovodů Použití Klimatizační a ventilační technika Typ: D2 Jmenovitá velikost Měřicí článek Bimetalová spirála Třída přesnosti 2 (EN 190) Ukazatel Plast, černý Ocelový plech, pozinkovaný Násuvný kroužek Ocelový plech, poniklovaný Kryt stupnice Plast Doplňky Jiné rozsahy měření Jiné délky stonku Třída přesnosti 1 Ocelová příruba ø 40/80 mm 186 Obchodní divize II Ceny viz strana

11 Bimetalové průmyslové teploměry/ bimetalové teploměry do vzduchovodů Tvary a rozměry pouzder Bimetalové průmyslové teploměry Přípojka axiální Přípojka radiální b 1 a b l ø D ø D SW d2 G SW l F G d2 Bimetalové teploměry do vzduchovodů Přípojka axiální posuvné d2 3x0 ø D d1 d3 d4 l 1 b 2 min. 60 mm Rozměry (mm) Jmenovitá velikost (NG) a b b1 b2 D d1 d2 d3 d4 F G l l1 SW , ,5 G 1 /2B 45 21/22 posuvné , G 1 /2B 63 21/ , G 1 /2B 0 21/ G 1 /2B 0-21/22 Obchodní divize II 187

12 Bimetalové průmyslové teploměry RK: H Typ BiTh 63 I D2 BiTh 80 I D2 BiTh 0 I D2 BiTh 160 I D2 Provedení ø pouzdra Ocelový plech pozinkovaný, násuvný kroužek poniklovaný, kryt stupnice z přístrojového skla Ponorná jímka Mosaz, ø 9 mm Přípojka Ochranná jímka G 1 /2B, mosaz, vnější ø mm, odnímatelná Třída přesnosti Třída 1 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Obchodní divize II Doplňky a příplatky viz strana 200 2

13 Bimetalové průmyslové teploměry RK: H Typ BiTh 63 I D2 BiTh 80 I D2 BiTh 0 I D2 BiTh 160 I D2 Provedení ø pouzdra Ocelový plech pozinkovaný, násuvný kroužek poniklovaný, kryt stupnice z přístrojového skla Ponorná jímka Mosaz, ø 9 mm Přípojka Ochranná jímka G 1 /2B, mosaz, vnější ø mm, odnímatelná Třída přesnosti Třída 1 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C Délka stonku Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. 45 mm mm mm mm Doplňky a příplatky viz strana Obchodní divize II 189

14 Bimetalové teploměry do vzduchovodů RK: H Typ BiTh 63 LKF D2 BiTh 80 LKF D2 BiTh 0 LKF D2 BiTh 63 LKB D271 BiTh 80 LKB D271 BiTh 0 LKB D271 Provedení ø pouzdra Ocelový plech pozinkovaný, Ocelový plech pozinkovaný, násuvný násuvný kroužek poniklovaný, kroužek poniklovaný, s upevňovací hranou kryt stupnice plastový vzadu, kryt stupnice z přístrojového skla Ponorná jímka Mosaz, ø 9 mm Přípojka Příruba, plast, ø 60 mm, hladká se stavěcím šroubem a O-kroužkem Třída přesnosti Třída 2 podle normy EN 190 Rozsah měření -30/+50 C -30/+50 C -30/+50 C -30/+50 C -30/+50 C -30/+50 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 0 mm mm mm Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 0 mm mm mm Rozsah měření -20/+40 C -20/+40 C -20/+40 C -20/+40 C -20/+40 C -20/+40 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 0 mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 0 mm mm mm Doplňky a příplatky viz strana Obchodní divize II

15 Bimetalové teploměry z nerez oceli/ bimetalové teploměry pro chemikálie Bimetalové teploměry z nerez oceli Bimetalové teploměry pro chemikálie Ukazatel Hliník, černý Použití Pro agresivní média. Různorodé možnosti využití v průmyslu. Typ: D3 Jmenovitá velikost Měřicí článek Bimetalová spirála Třída přesnosti 1 (EN 190) Rozsahy měření C -20/+60, 0/60, 0/0, 0/160 Oblast použití Koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně 6 bar Stupeň krytí IP 43 (EN 629) Standardní provedení Přípojka Ponorná jímka z nerez oceli , ø 8 mm, hladká, stavitelná Připojení NG axiální NG 63 0 radiální Číselník Hliník, bílý stupnice černá Ukazatel Hliník, černý a násuvný kroužek Nerez ocel 1.43 Kryt stupnice Přístrojové sklo Doplňky Ochranná jímka G 1 /2B, nerez ocel Jiné tvary přípojek Jiné rozsahy měření Jiné délky stonku Použití Pro agresivní média. Pro vysoké technické nároky na měření, např. v chemickém, zpracovatelském nebo potravinářském průmyslu. Typ: D4 Jmenovitá velikost Měřicí článek Bimetalová spirála Třída přesnosti 1 (EN 190) Rozsahy měření C -20/+60, 0/60, 0/0, 0/160 Oblast použití Trvalé zatížení: Koncová hodnota stupnice Krátkodobě: 1,1x koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně 6 bar Stupeň krytí IP 65 (EN 629) Standardní provedení Přípojka Ponorná jímka z nerez oceli , ø 8 mm, hladká, uzavřená Připojení NG axiální NG radiální Číselník Hliník, bílý Stupnice černá Nerez ocel 1.43 Bajonetový kroužek Nerez ocel 1.43 Kryt stupnice Přístrojové sklo Doplňky Ochranná jímka G 1 /2B, nerez ocel Přípojka s drážkovanou maticí podle normy DIN 851 Jiné tvary přípojek Jiné rozsahy měření Jiné délky stonku Kryt stupnice z bezpečnostního vrstveného skla Glycerinová náplň (pouze typ D4) otočné a výkyvné (pouze typ D4) Přední příruba s 3 otvory Upevňovací hrana vzadu Speciální materiály Signalizační zařízení Ceny viz strana Obchodní divize II 191

16 Bimetalové teploměry z nerez oceli/ bimetalové teploměry pro chemikálie Tvary a rozměry pouzder Bimetalové teploměry z nerez oceli přípojka axiální Přípojka hladká (standardní): Samostatná ochranná jímka (na přání): Bimetalové teploměry z nerez oceli přípojka radiální Přípojka hladká (standardní): Připojovací stonek pevný (na přání): Připojovací stonek pevný (na přání): Samostatná ochranná jímka (na přání): Bimetalové teploměry pro chemikálie přípojka axiální Přípojka hladká (standardní): Samostatná ochranná jímka (na přání): Bimetalové teploměry pro chemikálie přípojka radiální Přípojka hladká (standardní): Připojovací stonek pevný (na přání): Připojovací stonek pevný (na přání): Samostatná ochranná jímka (na přání): Rozměry (mm) Jmenovitá velikost (NG) D a1 a2 b1 b2 b3 b4 b5 b6 F F1 G l1 l , ,5 58,5 G 1 /2B G /2B , ,5 49, , ,5 G 1 /2B , ,5 G 1 /2B Obchodní divize II

17 Bimetalové teploměry z nerez oceli RK: H Typ BiTh 63 E D3 BiTh 80 E D3 BiTh 0 E D3 BiTh 63 E D3 BiTh 0 E D3 Provedení ø pouzdra Nerez ocel 1.43 s násuvným kroužkem 1.43, kryt stupnice z přístrojového skla Ponorná jímka Nerez ocel , ø 8 mm Přípojka hladká (bez ochranné jímky)* Třída přesnosti Třída 1 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C pro ochrannou jímku Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C pro ochrannou jímku Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C pro ochrannou jímku Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C pro ochrannou jímku Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm *Jiné tvary přípojek viz strana 199/200 Doplňky a příplatky viz strana Obchodní divize II 193

18 Bimetalové teploměry pro chemikálie RK: H Typ BiTh 63 Ch D4 BiTh 0 Ch D4 BiTh 160 Ch D4 BiTh 63 Ch D4 BiTh 0 Ch D4 BiTh 160 Ch D4 Provedení ø pouzdra Nerez ocel 1.43 s bajonetovým kroužkem, kryt stupnice z přístrojového skla Ponorná jímka Nerez ocel , ø 8 mm Přípojka hladká (bez ochranné jímky)* Třída přesnosti Třída 1 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C pro ochrannou jímku Cena Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C pro ochrannou jímku Cena Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C pro ochrannou jímku Cena Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm mm mm mm Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C pro ochrannou jímku Cena Cena Cena Cena Cena Cena s délkou stonku L1 Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 63 mm 0 mm 0 mm 200 mm Obchodní divize II *Jiné tvary přípojek viz strana 199/200 Doplňky a příplatky viz strana 200 2

19 Pružinové teploměry v provedení pro chemikálie Použití Pro agresivní média. Pro nejvyšší technické nároky na měření, např. v chemickém, zpracovatelském nebo potravinářském průmyslu. Typ D4 Jmenovitá velikost Princip měření Tlaková plynová náplň Třída přesnosti 1 (EN 190) Rozsahy měření C -20/+60, 0/60, 0/0, 0/160, 0/200, 0/300, 0/400, 0/500 Oblast použití Trvalé zatížení: Koncová hodnota stupnice Krátkodobě: 1,1x koncová hodnota stupnice Provozní tlak na ochranné jímce Maximálně bar (do 300 C) Stupeň krytí IP 65 (EN 629) Standardní provedení Přípojka Ponorná jímka z nerez oceli , 0 x mm, hladká Připojení Axiální, radiální nebo s kloubem Číselník Hliník, bílý, stupnice černá Ukazatel Hliník, černý Oprava nulového bodu Ze strany na pouzdře Mechanismus ukazatele Mosaz Nerez ocel 1.43 Bajonetový kroužek Nerez ocel 1.43 Kryt stupnice Přístrojové sklo Doplňky otočné a výkyvné Ochranná jímka G 1 /2B, nerez ocel Přípojka s drážkovanou maticí podle normy DIN 851 Jmenovitá velikost 250 Jiné tvary přípojek Jiné rozsahy měření Speciální stupnice Glycerinová náplň (pouze typ D8) Přední příruba s 3 otvory Upevňovací hrana vzadu Dálkové vedení (nerez ocel ) Speciální materiály Signalizační zařízení Ceny viz strana Obchodní divize II 195

20 Pružinový teploměr v provedení pro chemikálie, typ D4 NG 0/160 Tvary a rozměry pouzder Přípojka axiální Přípojka radiální otočné a výkyvné Provedení s dálkovým vedením a nástěnným držákem Provedení s dálkovým vedením a upevňovací hranou vzadu Provedení s dálkovým vedením a přední přírubou s 3 otvory Rozměry (mm) Jmenovitá velikost a b b1 D d1 d2 d , Obchodní divize II

21 Pružinové teploměry v provedení pro chemikálie RK: H Typ FTh 0 Ch D4 FTh 160 Ch D4 FTh 0 Ch D4 FTh 160 Ch D4 FTh 0 Ch D482 FTh 160 Ch D482 Provedení ø pouzdra Nerez ocel 1.43 s bajonetovým kroužkem, kryt stupnice z přístrojového skla Ponorná jímka Nerez ocel , 0 x mm Přípojka hladká (bez ochranné jímky)* Náplň Plynová tlaková náplň Třída přesnosti Třída 1 podle normy EN 190 otočné a výkyvné Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/200 C 0/200 C 0/200 C 0/200 C 0/200 C 0/200 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/300 C 0/300 C 0/300 C 0/300 C 0/300 C 0/300 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/400 C 0/400 C 0/400 C 0/400 C 0/400 C 0/400 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/500 C 0/500 C 0/500 C 0/500 C 0/500 C 0/500 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č *Jiné tvary přípojek viz strana 199/200 Doplňky a příplatky viz strana Obchodní divize II 197

22 Pružinové teploměry v provedení pro chemikálie RK: H Typ FTh 0 Ch D442 FTh 160 Ch D442 FTh 0 Ch D472 FTh 160 Ch D472 FTh 0 Ch D432 FTh 160 Ch D432 Provedení ø pouzdra Nerez ocel 1.43 s bajonetovým kroužkem, kryt stupnice z přístrojového skla Ponorná jímka Nerez ocel , 0 x mm Přípojka hladká (bez ochranné jímky)* Náplň Plynová tlaková náplň Dálkové vedení Nerez ocel , 1 m Montáž Nástěnný držák Upevňovací hrana vzadu Přední příruba s 3 otvory, 1.43 Třída přesnosti Třída 1 podle normy EN 190 Rozsah měření -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C -20/+60 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/200 C 0/200 C 0/200 C 0/200 C 0/200 C 0/200 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/300 C 0/300 C 0/300 C 0/300 C 0/300 C 0/300 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/400 C 0/400 C 0/400 C 0/400 C 0/400 C 0/400 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Rozsah měření 0/500 C 0/500 C 0/500 C 0/500 C 0/500 C 0/500 C Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Obchodní divize II *Jiné tvary přípojek viz strana 199/200 Doplňky a příplatky viz strana 200 2

23 Přehled tvarů přípojek pro bimetalové a pruži - nové teploměry (průmyslové, z nerez oceli, v provedení pro chemikálie) Hladká Připojovací stonek otočný Ponorná jímka Ponorná jímka Zápich pro stavěcí šroub Připojovací stonek otočný, se závitem k zašroubování Samostatná ochranná jímka (se stavěcím šroubem) k zašroubování Převlečná matice otočná Závit k zašroubování Ponorná jímka Ochranná jímka nasazená, fixovaná stavěcím šroubem Převlečná matice otočná, s vnitřním závitem Samostatná ochranná jímka (se stavěcím šroubem) k přivaření Upínací šroubení na ponornou trubku, posuvné Řezný kroužek Stavěcí šroub pro fixaci Ponorná jímka Ochranná jímka nasazená, k přivaření Upínací šroubení posuvné Připojovací stonek pevný Ochranná jímka DIN Ponorná jímka Ponorná jímka Připojovací stonek pevný, se závitem k zašroubování Ochranná jímka podle normy DIN se závitem k zašroubování Obchodní divize II 199

24 Příplatky za tvary přípojek pro bimetalové a pru ži nové teploměry (průmyslové, z nerez oceli, v provedení pro chemikálie) RK: H Typ Bimetalový teploměr Pružinový teploměr Materiál Mosaz Ocel Nerez ocel Mosaz Ocel Nerez ocel Nerez ocel Délka Cena Cena Cena Cena Cena Cena Cena stonku mm Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č Samostatná ochranná jímka (se stavěcím šroubem) k zašroubování, G 1 /2B pro ponorný stonek do ø 8 mm u BiTh ø mm u FTh Samostatná ochranná jímka (se stavěcím šroubem) k navaření pro ponorný stonek do ø 8 mm u BiTh ø mm u FTh 0 na vyžádání na vyžádání Nástavec ponorné trubky za každých načatých 0 mm 1) Nástavec ochranné jímky za každých načatých 0 mm 1) Připojovací stonek pevný G 1 /4B Připojovací stonek pevný G 1 /2B Připojovací stonek pevný G 3 /4B Připojovací stonek otočný G 1 /4B Připojovací stonek otočný G 1 /2B Připojovací stonek otočný G 3 /4B Převlečná matice otočná G 1 /2 vnitřní Převlečná matice otočná G 3 /4 vnitřní Upínací šroubení posuvné G 1 /2B Upínací šroubení posuvné G 3 /4B Dálkové vedení za metr Nerez ocel Ponorná jímka ø 6 mm 2) Ponorná jímka ø 4 mm 2) Zapichovací hrot pro ø 8 mm 2) Zapichovací hrot pro ø 4 mm 2) ) Platí pouze pro standardní délky 45/63/0/0/200/250/300/400 mm příplatek za speciální délky: 2) Pouze pro axiální připojení, omezené rozsahy měření 200 Obchodní divize II

25 Ochranné jímky podle normy DIN RK: H Typ Tvar 5 Tvar 6 Tvar 4 d1 d2 E N D1 F1 K1 H1 H2 d1 d2 E N D1 F2 K1 H1 H2 d1 d2 F2 N F3 H1 H2 Rozměry (mm) 8 G 1 /2B G 1 / G 1 /2B G 1 / G 1 /2 19 G 1 /2B G 1 / G 1 /2B G 1 / G 1 / d2 = průměr čidla měřicího přístroje Přípojka K teploměru G 1 /2 vnitřní Procesní přípojka G 1 /2B K teploměru G 1 /2 vnitřní Provedení Vícedílné k zašroubování Jednodílné k zašroubování Jednodílné k navaření Materiál Mosaz Nerez ocel Ocel Nerez ocel Ocel Nerez ocel Pmax* 25 bar 40 bar 160 bar 0 bar 160 bar 0 bar Tmax* 160 C 400 C 300 C 400 C 300 C 400 C pro průměr ponorné trubky do 8 mm Délkové Cena Cena Délkové Cena Cena Délkové Cena Cena rozměry mm Obj. č. Obj. č. rozměry mm Obj. č. Obj. č. rozměry mm Obj. č. Obj. č. L 1 L 1 L 1 U1 82 U1 82 G 5 G G U L 170 L 170 L 170 U1 2 U1 2 G 165 G G U L 2 L 2 L 200 U1 182 U1 182 G 195 G G U L 260 L 260 L 260 U1 232 U1 232 G 255 G G U pro průměr ponorné trubky do mm Délkové Cena Cena Délkové Cena Cena Délkové Cena Cena rozměry mm Obj. č. Obj. č. rozměry mm Obj. č. Obj. č. rozměry mm Obj. č. Obj. č. L 1 L 1 L 1 U1 82 U1 82 G 5 G G U L 170 L 170 L 170 U1 2 U1 2 G 165 G G U L 2 L 2 L 200 U1 182 U1 182 G 195 G G U L 260 L 260 L 260 U1 232 U1 232 G 255 G G U * Platí pro statické zatížení (zatížitelnost obecně závisí na médiu, tlaku a teplotě média, rychlosti proudění, montážní délce a materiálu ochranné jímky). Délka ponorného stonku teploměru (u pevného připojovacího stonku, G 1 /2B) se vypočítává takto: L = minus mm Obchodní divize II 2

26 Příplatky pro bimetalové a pružinové teploměry (průmyslové, z nerez oceli, v provedení pro chemikálie) RK: H Bimetalové teploměry Pružinové teploměry Průměr pouzdra (mm) < Červená značka na číselníku Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č červený ukazatel, nastavitelný zvenku otočným knoflíkem (kryt stupnice = plast Tmax 160 C pouze pro zařízení bez náplně) Max. vlečený ukazatel, nastavitelný zvenku otočným knoflíkem (kryt stupnice = plast Tmax 160 C pouze pro zařízení bez náplně) Glycerinová náplň (Pouze pro zařízení s pouzdrem s bajonetovým kroužkem) Náplň silikonového oleje (Pouze pro zařízení s pouzdrem s bajonetovým kroužkem) Jiné rozsahy měření pro bimetalové teploměry Minimální délka stonku Minimální délka stonku Cena (příplatek za provedení 0/0 C) axiální (v mm)* radiální (v mm)* -20/+40 C /+60 C /+50 C /+40 C /+60 C /60 C /80 C /0 C /200 C /250 C 0 0 0/300 C /400 C /500 C /600 C * U provedení se samostatnou ochrannou jímkou Kontakt (pouze pro pružinové teploměry) RK: H Konstrukce Magnetický kontakt Indukční kontakt Typ kontaktu MK 1 MK 2 IK 1 IK 2 Počet kontaktů Spínací funkce: 1 = zavírání, 2 = otevírání 1, 1, (pohyb ukazatele ve směru hodinových ručiček) 2 21, , 22 Uvedené příplatky platí včetně montáže, bez teploměru Provedení Jmenovitá velikost Cena Cena Cena Cena Pružinový teploměr 0 bez náplně Chemické provedení 0 s náplní 160 bez náplně 160 s náplní Ceny za kontaktní ochranná relé a odpínací zesilovače viz strana Obchodní divize II

27 Strojírenské teploměry tvaru V Tvary a rozměry pouzder (v mm) Použití Vytápění, průmysl, výroba strojů Jmenovitá velikost 1 x 30 0 x x 36 Přesnost měření DIN Rozsahy měření C -30/+50, 0/60, 0/0, 0/160 L1 L SW 27 G 1 /2B Horní část Hliníková ve tvaru V, hladce leštěná, eloxovaná v mosazných barvách. Čísla rozsahu měření na pravé straně stupnice pod eloxovanou vrstvou černě natištěná. Možnost nastavení pomocí kontramatice z mosazi (SW22), díky tomu dobré odečítání v každém směru pohledu. Připojení Rovné Úhlové 90 Úhlové5 Délky ponorných trubek (mm) 40, 63, 0, 160 ø Skleněná vložka (kapilára) Hranolová kapilára ve formě tyče z plného skleněného materiálu, ø 6 mm. Dílky stupnice kapiláry černě vypálené a tedy dokonale odolné. Hlavní dílky, které odpovídají číslům vytištěným v pouzdře, provedeny mimořádně silně a výrazně. Teploměrná náplň Ve standardním provedení od -60 do +200 C modrá smáčivá kapalina. Ponorná jímka Mosaz, ø mm, s pevným závitem G 1 /2B. Provedení z nerez oceli na vyžádání. Doplňky Jiné rozsahy měření Jiné délky ponorných trubek Jiné materiály ponorných trubek Jiné šroubovací závity Horní část v hliníkových barvách eloxovaná Horní část plastová Ochranné jímky L SW 27 Typ L VMTh 1 1 VMTh 0 0 VMTh G 1 /2B L1 ø L Ceny viz strana 2 Obchodní divize II 2

28 Strojírenské teploměry tvaru V RK: H Typ VMTh 1 VMTh 1 VMTh 0 VMTh 0 VMTh 200 VMTh 200 Provedení Jm. velikost 1 x 30 1 x 30 0 x 36 0 x x x 36 DIN Připojení rovné úhlové 90 rovné úhlové 90 rovné úhlové 90 Hliník, v mosazných barvách, eloxovaný Ponorná jímka Mosaz, ø mm Přípojka Provedení B se závitovým hrdlem G 1 /2B, mosaz Přesnost měření podle normy DIN Rozsah měření -30/+50 C -30/+50 C -30/+50 C -30/+50 C -30/+50 C -30/+50 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 40 mm mm mm mm Rozsah měření 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C 0/60 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 40 mm mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 40 mm mm mm mm Rozsah měření 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C 0/160 C Délka stonku Cena Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. Obj. č. 40 mm mm mm mm Obchodní divize II Provedení v úhlovém tvaru 5 na vyžádání. Příplatek za závitové hrdlo z nerez oceli:

29 Teploměry s kapilárním vedením Typ THK 5/40 S Jmenovitá velikost 40 mm Typ THK 1/52 S Jmenovitá velikost 52 mm Typ THK 0/45 S Jmenovitá velikost 45 x 45 mm Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Mechanismus ukazatele Mosaz Číselník ABS Ukazatel ABS ABS, černé Kryt stupnice Plast Rozsahy měření -40/+40 C 0/0 C Přesnost/kontrolní bod -40/+40 C/-20 C = ±2 C 0/0 C/30 C = ±3 C Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední kroužek 4hranný kroužek, černý 4hranný kroužek, bílý 4hranný kroužek, šedý Doplněk Jmenovitá velikost 37 mm (typ THK 3) Mechanismus ukazatele Mosaz Číselník ABS Ukazatel ABS ABS, černé Kryt stupnice Plast Rozsahy měření -40/+40 C 0/0 C Přesnost/kontrolní bod -40/+40 C/-20 C = ±2 C 0/0 C/30 C = ±3 C Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední kroužek 3hranný kroužek, černý 3hranný kroužek, chromovaný 4hranný kroužek, černý 4hranný kroužek, bílý 4hranný kroužek, šedý Mechanismus ukazatele Mosaz Číselník ABS Ukazatel ABS ABS, černé Kryt stupnice Plast Rozsahy měření -40/+40 C 0/0 C Přesnost/kontrolní bod -40/+40 C/-20 C = ±2 C 0/0 C/30 C = ±3 C Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední rám Černý Bílý Šedý Ceny viz strana 2 Obchodní divize II 2

30 Teploměry s kapilárním vedením Rozměry (v mm) a přípojka kapiláry Typ THK 5/40 S Délka kapiláry Rozsah měření -40/+40 C 0/0 C Kapilára Cu s pláštěm z PVC (R3, bílé) Cu s pláštěm z PVC (R3, šedé) Čidlo (F) ø 8,5 x 30 Cu ø 6,5 x 30 Cu Výřez rozvodného panelu Typ THK 1/52 S Délka kapiláry Rozsah měření -40/+40 C 0/0 C Kapilára Cu s pláštěm z PVC (R3, bílé) Cu s pláštěm z PVC (R3, šedé) Čidlo (F) ø 8,5 x 30 Cu ø 6,5 x 30 Cu Výřez rozvodného panelu Typ THK 0/45 S Délka kapiláry Výřez rozvodného panelu Rozsah měření -40/+40 C 0/0 C Kapilára Cu s pláštěm z PVC (R3, bílé) Cu s pláštěm z PVC (R3, šedé) Čidlo (F) ø 8,5 x 30 Cu ø 6,5 x 30 Cu 2 Obchodní divize II

31 Teploměry s kapilárním vedením Typ THK 0/58 S Jmenovitá velikost 58 x 25 mm Typ THK 171/62 S Jmenovitá velikost 62 x mm Typ THK 181/62 S Jmenovitá velikost 62 x mm Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Mechanismus ukazatele Mosaz Číselník ABS Mechanismus ukazatele Mosaz Číselník ABS Mechanismus ukazatele Mosaz Číselník ABS Ukazatel Vytištěný na vnitřní straně krytu stupnice Ukazatel Vytištěný na vnitřní straně krytu stupnice Ukazatel Vytištěný na vnitřní straně krytu stupnice ABS, černé ABS, černé ABS, černé Kryt stupnice Plast Rozsahy měření -40/+40 C 0/0 C Kryt stupnice Plast Rozsahy měření -40/+40 C 0/0 C Kryt stupnice Plast Rozsahy měření -40/+40 C 0/0 C Přesnost/kontrolní bod -40/+40 C/-20 C = ±2 C 0/0 C/30 C = ±3 C Přesnost/kontrolní bod -40/+40 C/-20 C = ±2 C 0/0 C/30 C = ±3 C Přesnost/kontrolní bod -40/+40 C/-20 C = ±2 C 0/0 C/30 C = ±3 C Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední rám Černý Bílý Šedý Doplněk Montážní poloha svislá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední rám Černý Bílý Šedý Doplněk Montážní poloha svislá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední rám Černý Bílý Šedý Doplněk Montážní poloha svislá Ceny viz strana 2 2 Obchodní divize II 2

32 Teploměry s kapilárním vedením Rozměry (v mm) a přípojka kapiláry Typ THK 0/58 S Délka kapiláry Rozsah měření -40/+40 C 0/0 C Kapilára Cu s pláštěm z PVC (R3, bílé) Cu s pláštěm z PVC (R3, šedé) Čidlo (F) ø 8,5 x 30 Cu ø 6,5 x 30 Cu Výřez rozvodného panelu Typ THK 171/62 S Délka kapiláry Výřez rozvodného panelu Rozsah měření -40/+40 C 0/0 C Kapilára Cu s pláštěm z PVC (R3, bílé) Cu s pláštěm z PVC (R3, šedé) Čidlo (F) ø 8,5 x 30 Cu ø 6,5 x 25 Cu Typ THK 181/62 S Délka kapiláry Výřez rozvodného panelu Rozsah měření -40/+40 C 0/0 C Kapilára Cu s pláštěm z PVC (R3, bílé) Cu s pláštěm z PVC (R3, šedé) Čidlo (F) ø 8,5 x 30 Cu ø 6,5 x 25 Cu 2 Obchodní divize II

33 Manometry s kapilárním vedením Typ RFK 360/40 S Jmenovitá velikost 40 mm Typ RFK 320/52 S Jmenovitá velikost 52 mm Typ RFK 340/45 S Jmenovitá velikost 45 x 45 mm Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Mechanismus ukazatele Mosaz Číselník ABS Mechanismus ukazatele Mosaz Číselník ABS Mechanismus ukazatele Mosaz Číselník ABS Ukazatel ABS Ukazatel ABS Ukazatel ABS ABS, černé Kryt stupnice Plast ABS, černé Kryt stupnice Plast ABS, černé Kryt stupnice Plast Rozsahy měření 0/4 bar 0/6 bar Rozsahy měření 0/4 bar 0/6 bar Rozsahy měření 0/4 bar 0/6 bar Přesnost/kontrolní bod 0/4 bar/1 bar = ±0,2 bar 0/6 bar/1 bar = ±0,2 bar Přesnost/kontrolní bod 0/4 bar/1 bar = ±0,2 bar 0/6 bar/1 bar = ±0,2 bar Přesnost/kontrolní bod 0/4 bar/1 bar = ±0,2 bar 0/6 bar/1 bar = ±0,2 bar Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Délka kapiláry L = 500 mm L = mm L = mm L = mm Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední kroužek 4hranný kroužek, černý 4hranný kroužek, bílý 4hranný kroužek, šedý Doplněk Jmenovitá velikost 37 mm (typ RFK 323) Přední kroužek 3hranný kroužek, černý 3hranný kroužek, chromovaný 4hranný kroužek, černý 4hranný kroužek, bílý Přední rám Černý Bílý Šedý Doplněk Jmenovitá velikost 37 mm (typ RFK 343) Ceny viz strana 2/2 Obchodní divize II 2

34 Manometry s kapilárním vedením Rozměry (v mm) a přípojka kapiláry Typ RFK 360/40 S Délka kapiláry Výřez rozvodného panelu Kapilára Cu s pláštěm z PVC (R3, šedé) Typ RFK 320/52 S Délka kapiláry Výřez rozvodného panelu Kapilára Cu s pláštěm z PVC (R3, šedé) Typ RFK 340/45 S Délka kapiláry Kapilára Cu s pláštěm z PVC (R3, šedé) Výřez rozvodného panelu 2 Obchodní divize II

35 Termomanometry s kapilárním vedením Typ THMK 560/40 S Jmenovitá velikost 40 mm Typ THMK 520/52 S Jmenovitá velikost 52 mm Typ THMK 540/73 S Jmenovitá velikost 73 x 37 mm Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Přípojka Kapilární vedení (viz rozměrová tabulka) Mechanismus ukazatele Mosaz Číselník ABS Mechanismus ukazatele Mosaz Číselník ABS Mechanismus ukazatele Mosaz Číselník ABS Ukazatel ABS Ukazatel ABS Ukazatel ABS ABS, černé Kryt stupnice Plast ABS, černé Kryt stupnice Plast ABS, černé Kryt stupnice Plast Rozsahy měření 0/0 C 0/4 bar 0/0 C 0/6 bar Rozsahy měření 0/0 C 0/4 bar 0/0 C 0/6 bar Rozsahy měření 0/0 C 0/4 bar 0/0 C 0/6 bar Přesnost/kontrolní bod 0/4 bar/1 bar = ±0,2 bar 0/6 bar/1 bar = ±0,2 bar 0/0 C/30 C = ±3 C Přesnost/kontrolní bod 0/4 bar/1 bar = ±0,2 bar 0/6 bar/1 bar = ±0,2 bar 0/0 C/30 C = ±3 C Přesnost/kontrolní bod 0/4 bar/1 bar = ±0,2 bar 0/6 bar/1 bar = ±0,2 bar 0/0 C/30 C = ±3 C Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední kroužek 3hranný kroužek, černý 3hranný kroužek, chromovaný 4hranný kroužek, černý 4hranný kroužek, bílý 4hranný kroužek, šedý Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník černý čísla žlutá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední kroužek 3hranný kroužek, černý 3hranný kroužek, chromovaný 4hranný kroužek, černý 4hranný kroužek, bílý 4hranný kroužek, šedý Stupnice Číselník bílý čísla černá Číselník černý čísla bílá Číselník šedý čísla černá Délka kapiláry L = 500 mm L = mm L = mm L = mm Přední rám Černý Bílý Šedý Ceny viz strana 2 Obchodní divize II 2

36 Termomanometr s kapilárním vedením Rozměry (v mm) a přípojka kapiláry Typ THMK 560/40 S Délka kapiláry Délka kapiláry Kapilára Cu s pláštěm z PVC (R3, šedé) Výřez rozvodného panelu Typ THMK 520/52 S Délka kapiláry Délka kapiláry Výřez rozvodného panelu Kapilára Cu s pláštěm z PVC (R3, šedé) Typ THMK 540/73 S Délka kapiláry Délka kapiláry Kapilára Cu s pláštěm z PVC (R3, šedé) Výřez rozvodného panelu 2 Obchodní divize II

37 Teploměry s kapilárním vedením RK: G Typ THK 3/37 S THK 5/40 S THK 1/52 S THK 0/45 S THK 0/58 S Provedení ø pouzdra 37 mm 40 mm 52 mm 45 x 45 mm 58 x 25 mm Plast, černý Stupnice Číselník černý čísla bílá Balicí jedn.* 50 ks 50 ks 50 ks 50 ks 50 ks Rozsah měření -40/+40 C -40/+40 C -40/+40 C -40/+40 C -40/+40 C Délka kapiláry Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č mm mm mm Rozsah měření 0/0 C 0/0 C 0/0 C 0/0 C 0/0 C Délka kapiláry Cena Cena Cena Cena Cena Obj. č. Obj. č. Obj. č. Obj. č. Obj. č mm mm mm mm Jiné délky kapilár na vyžádání! * Minimální odebrané množství hotového materiálu = 0 ks Obchodní divize II 2
