Montáž Vzduchové clony PA 3500/4200 lze instalovat horizontálně, vertikálně nebo zapustit do podhledu.

Transkript

1 VZDUCHOVÉ CLONY PA 3500 PA 4200 NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 Ná na montáž, obsluhu a údržbu Všeobecná doporučení Před samotnou montáží dveřní clony PA si prosím pozorně přečtěte tento návod. Uschovejte návod na dostupné místo pro budoucí potřebu. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu. Oblast použití Dveřní clony PA 3500/4200 patří k nové generaci inteligentních clon se zabudovanou regulací SIRe. Společně tak mohou zajistit plně automatickou ochranu vstupů a přizpůsobí se jakékoli oblasti použití. Clony PA 3500/4200 se dodávají v provedení bez ohřevu, s elektrickým nebo vodním ohřevem. Clona PA 3500 je určena pro vstupy a menší dveře do výšky 3,5 m. Clona PA 4200 je určena pro větší dveře a průmyslové brány do výšky 4,2 m. Krytí clon s elektrickým ohřevem: IP20. Krytí clon bez ohřevu a clon s vodním ohřevem: IP21. Provoz Vzduch se nasává ve vrchní části clony a vytlačuje se vysokou rychlostí napříč dveřmi, čímž vytváří ochranný vzduchový štít. Ten minimalizuje průvan a redukuje tepelné ztráty přes otevřené dveře. Pro dosažení nejlepších výsledků by dveřní clona (clony) měla úplně překrývat celou šířku dveří. Mřížka pro nasměrování by měla směřovat mírně směrem ven, aby proud zablokoval přicházející studený vzduch. Účinnost dveřní clony závisí na teplotě, tlakové diferenci napříč dveřmi a tlaku větru proti dveřím. UPOZORNĚNÍ! Podtlak vytvořený v budově jiným VZT systémem výrazně redukuje účinnost dveřní clony. Proto musí být větrací systém v budově vyrovnaný. Montáž Vzduchové clony PA 3500/4200 lze instalovat horizontálně, vertikálně nebo zapustit do podhledu. Horizontální montáž Dveřní clona se montuje co nejblíže dveřnímu otvoru, výtlak směřuje dolů. Minimální vzdálenost od výstupu po podlahu pro jednotky s elektrickým ohřevem je 1800 mm. Ostatní minimální vzdálenosti, viz. obrázek 3. Na ochranu širších otvorů lze vedle sebe nainstalovat několik clon a propojit je pomocí spojovací sady (obrázek 9). Interiérová sada (sada pro úhlednou montáž) zakrývá kabely, trubky a upevňovací prvky a dodává se v provedení pro montáž na stěnu nebo strop, viz. příslušenství. Horizontální montáž na zeď pomocí stěnových konzol PA34WB (obrázek 6) 1. Odstraňte plastové kryty na koncích konzol. (Obrázek 6A) 2. Namontujte konzole na stěnu dle rozměrů uvedených v obrázku 6B. 3. Připevněte šrouby s hlavou T na cloně k otvorům M8. (Obrázek 5 a 6C) 4. Šrouby utáhněte tak, aby šrouby s hlavou T přečnívaly do výšky 20 mm. Všimněte si směru na hlavě šroubů. (Obrázek 6C) 5. Nasuňte clonu na konzoly. (Obrázek 6D) 6. Utáhněte matici proti konzoly a nasuňte zpět plastové kryty (Obrázek 6E). Systemair a.s. str. - 2/

3 Ná na montáž, obsluhu a údržbu Horizontální montáž do stropu Závitové tyče, sada závěsných lanek a konzole pro stropní montáž jsou k dispozici jako příslušenství, viz. obrázek 7 a 8 a samostatné ná. Horizontální montáž zapuštěná do podhledu Prodloužení výtlaku pro zapuštěnou montáž je k dispozici jako příslušenství, viz. obr. 10 a samostatný návod. Vertikální montáž Pro vertikální montáž jsou určeny clony s minimální délkou 1,5 m. Při vertikální montáži je nutné objednat jako příslušenství spojovací sadu PA3 JK/PA 4JK. Spojovací sada slouží nejen pro připevnění clony do podlahy, ale i k instalaci více clon na sebe. Maximální počet clon instalovaných přímo na sebe jsou 2 ks. Vždy je nutné fixovat horní část clony do stěny nebo stropu proti pádu. V prostorech, kde design hraje velmi důležitou roli, je možné použít interiérové sady pro zakrytí potrubních rozvodů, kotevního materiálu nebo elektrických kabelů viz. příslušenství, obr. 11 a samostatná příručka. Clony lze instalovat po obou stranách dveří. Pokud jsou clony instalovány vlevo (při pohledu z místnosti směrem ven), jsou umístěna hrdla vodního výměníku a řídicí deska SIRe v dolní části clony. Jestliže jsou clony instalovány na pravé straně dveří, jsou umístěna hrdla vodního výměníku a řídicí deska SIRe v dolní části clony. Pro dosažení maximálního efektu by měly být clony instalovány po obou stranách dveří. Elektrické připojení Elektrické připojení dveřní clony musí provádět pouze kvalifikovaná oprávněná osoba elektrikář ve smyslu platných předpisů. Připojení musí být provedeno přes vícepólový vypínač s minimální vzdáleností mezi kontakty 3 mm. Základní řídící deska regulačního systému SIRe je zabudována ve cloně (obr. 2). SIRe se dodává již předprogramována s přípojkami pro rychlé zapojení. Modulární kabely se připojují k řídící desce. Více informací naleznete v montážním návodu regulace SIRe. Clony bez ohřevu nebo s vodním ohřevem: Připojují se přes vestavěnou základní řídící desku SIRe, jejíž součástí je 2 m napájecí kabel se zástrčkou. Clony s elektrickým ohřevem Připojení se provádí v horní části clony (horizontální montáž) nebo ze zadní strany (vertikální montáž). Hlavní napájení je 230V~ a kabel je veden ze zabudované řídící desky SIRe. Napájení ohřevu (400V 3~) se přivádí do externí samostatné svorkovnice uvnitř clony. Clony dlouhé 2 a 2,5 m mají dvě samostatné svorkovnice pro připojení elektrického ohřevu. Maximální průřez kabelu pro svorkovnici je 16 mm². Kabelové průchodky musí splňovat požadavky příslušného krytí. Na desce rozvaděče je nutné uvést, že vzduchová clona může být napájena z více než jednoho zdroje. Viz. schéma zapojení str. - 3/32 - Systemair a.s.

4 Ná na montáž, obsluhu a údržbu Typ Výkon Napětí [V] Minimální průřez *2 [mm 2 ] Ovládání 0 230V~ 1,5 PA 3510E V3~ 2,5 PA 3515E V3~ 4 PA 4210E V3~ 4 PA 4215E V3~ 10 PA 3520E16 *1 8 8 PA 3525E20 * PA 4220E24 * PA 4220E30 * V3~ 400V3~ 400V3~ 400V3~ 400V3~ 400V3~ 400V3~ 400V3~ *1) Clony s délkou 2 a 2,5 metru mají 2 samostatné svorkovnice pro připojení napájení. Clony s délkou 2,5 m se dodávají se 2 ohřívači s různým em, přičemž elektrický ohřívač, který se při pohledu z vnitřku místnosti nachází vlevo (u horizontální jednotky) má vyšší. *2) Dimenzovaní externí kabeláže musí odpovídat příslušným předpisům a v závislosti na lokalitě (zde mohou být odlišnosti). 2,5 2,5 2, Spuštění (E) Při prvním použití nebo při spuštění po delší odstávce se může dočasně vyskytnout malé množství dýmu a jemný zápach, což je úplně normální jev, který po krátké době zmizí. Připojení vodního ohřívače (W) Připojení vodního výměníku dveřní clony by měla vykonávat pouze kvalifikovaná oprávněná osoba instalatér ve smyslu platných předpisů. Dveřní clona má vestavěný vodní výměník s hliníkovými žebry a měděnými trubicemi s vhodným napojením na uzavřený horkovodní systém vytápění. Výměník clony nesmí být napojený na hlavní vodní tlakový rozvod nebo na otevřený vodní rozvod. Upozorňujeme, že před clonu by měl být zařazen regulační ventil, viz. sada ventilů. Vodní výměník se připojuje v horní části clony (horizontální montáž) nebo na zadní straně (vertikální montáž) přes hrdla DN20 (3/4 ), vnější závit. Flexibilní hadice jsou k dispozici jako příslušenství, viz. příslušenství. Připojení vodního výměníku musí být vybaveno uzavíracím ventilem (součást sady ventilů Frico), aby byla možná bezproblémová demontáž. V nejvyšším bodě potrubního systému by měl být umístěn odvzdušňovací ventil. Ventily nejsou součástí dodávky clony. Pokud jsou clony nainstalovány vertikálně s připojením ve spodní části, pozdější odvzdušnění výměníku není možné, před spuštěním clony se proto ujistěte se, že vodní výměník je zcela naplněný vodou bez zbytkového (viz. obr. 4). UPOZORNĚNÍ! Zvýšenou pozornost věnujte při připojování potrubí na clonu. Použijte klíč nebo hasák k zafixování polohy připojovacích potrubí clony tak, aby se zabránilo jejich deformaci a následným netěsnostem a protékání při napojení potrubí přívodu. Systemair a.s. str. - 4/

5 Ná na montáž, obsluhu a údržbu Nastavení průtoku Směr proudění a clony musí být nastaveny podle skutečných podmínek tlakových sil působících na otvor dveří. Tlakové síly působí na proud a ohýbají jej směrem dovnitř (je-li interiér vytápěný a ve venkovním prostoru je studený vzduch). Z tohoto důvodu musí být směr proudu nasměrovaný proti působení těchto sil, směrem ven z otvoru dveří. Všeobecně platí: čím větší síly působí na otvor dveří, tím větší úhel nastavení proudu vůči dveřím je potřebný. Základní nastavení VZT u otáček ventilátoru Vzduchový clony při otevřených dveřích se nastavuje pomocí regulátoru otáček. Otáčky ventilátoru a směr proudu musí být velmi jemně nastaveny v závislosti na zatížení vytvořeného na dveře. Filtr (W) Vodní výměník je chráněn před nečistotami a prachem pomocí vzduchového filtru, který pokrývá čelo výměníku. V prostředí, kde filtr vyžaduje časté čistění, doporučujeme použít externí filtr na přívodu (viz. příslušenství), který poskytuje snazší údržbu, protože není třeba otvírat clonu. Servis a údržba Před zahájením, servisu, údržby či opravy proveďte nejprve následující úkony: 1) Odpojte clonu od zdroje napájení. 2) Povolte šrouby a zdvihněte čelní panel. Čelní deska je zafixována v otevřené poloze pomocí podpěrky, viz. obr. 1A nebo je úplně odmontována, viz. obr. 1B. Servisní dvířka se demontují uvolněním šroubů. 3) Po dokončení servisu, opravy či údržby uzavřete servisní dvířka a čelní panel. Pokud byla čelní deska demontována, ujistěte se, že je správně namontovaná zpět, viz. obr. 1B. Údržba Clony s vodním ohřevem: Aby byla zajištěna účinnost vzduchové clony a tepelný, musí být filtr pravidelně čištěn. Frekvence závisí na místních podmínkách. Zanesený filtr neznamená bezpečnostní riziko, ale může zhoršit funkčnost clony: 1) Odpojte clonu od zdroje napájení. 2) Povolte šrouby a a zdvihněte čelní panel. Povolte šrouby. Čelní deska je zafixována v otevřené poloze pomocí podpěrky, viz. obr. 1A. 3) Odmontujte filtr a vysajte ho nebo jej vyperte. Pokud je filtr ucpaný nebo poškozený, je třeba jej vyměnit. Všechny clony: Vzhledem k tomu, že motory a další části clony jsou tzv. bezúdržbové, je pro zabezpečení požadovaného u a spolehlivosti dveřní clony třeba provádět pouze pravidelnou kontrolu a čistění. Kontrola a čistění by mělo být prováděno minimálně 2x do roka, ale závisí to především na specifických lokálních podmínkách, ve kterých clona pracuje. Sací a výfuková mřížka, oběžné kolo a další prvky lze čistit vysavačem nebo utřením vlhkým hadříkem. Při vysávání použijte kartáč, aby se nepoškodily citlivé části. Vyhýbejte se použití silných alkalických nebo kyselinových čisticích prostředků str. - 5/32 - Systemair a.s.

6 Ná na montáž, obsluhu a údržbu Přehřátí Vzduchové clony s elektrickým ohřevem jsou vybaveny ochranou proti přehřátí. Ochrana se resetuje vypnutím spínače a ochlazením clony. Pokud se při přehřátí aktivuje, ochranu vynulujte takto: 1) Odpojte od elektrické energie pomocí plně izolovaného spínače 2) Nechte elektrický výměník vychladnout. 3) Zjistěte příčinu přehřátí a odstraňte ji. 4) Vzduchovou clonu opět připojte. Všechny motory jsou vybaveny zabudovanou tepelnou ochranou. Ta se sepne a zastaví vzduchovou clonu, pokud příliš vzroste. Clona se automaticky zapne, pokud se motoru vrátí do provozních limitů. Regulace teploty Regulace teploty SIRe udržuje teplotu vytlačovaného na konstantní úrovni. Jestliže dojde ke zvýšení výstupní teploty, dojde k sepnutí alarmu. Více informací viz. návod na SIRe. Výměna ventilátoru 1) Určete, který z ventilátorů není funkční. 2) Odpojte kabely od příslušného ventilátoru. 3) Povolte šrouby, které zajišťují ventilátor, a vytáhnete ventilátor ven. 4) Namontujte nový ventilátor opačným postupem. Výměna elektrického výměníku (E) 1) Označte a odpojte kabely připojené k bloku elektrického výměníku. 2) Povolte šrouby fixující výměník na svém místě a výměník vytáhněte ven. 3) Nahraďte vadný výměníkem novým. 4) Montáž nového výměníku proveďte opačným postupem. Výměna vodního výměníku (W) 1) Odpojte přívod do clony. 2) Odpojte veškerá připojení do vodního výměníku. 3) Povolte šrouby fixující výměník na svém místě a výměník vytáhněte ven. 4) Namontujte nový výměník opačným postupem. Systemair a.s. str. - 6/

7 Ná na montáž, obsluhu a údržbu Odstraňování problémů Pokud ventilátory nepracují nebo pracují nesprávně, zkontrolujte: Zda sací mřížka/filtr nejsou zanesené. Zkontrolujte funkčnost a nastavení regulačního systému SIRe, viz. Návod SIRe. Pokud clona nehřeje, zkontrolujte: Zkontrolujte funkčnost a nastavení regulačního systému SIRe, viz. Návod SIRe. U clon s elektrickým ohřevem zkontrolujte: Přívod energie do elektrického ohřívače, zkontrolujte pojistky a obvodový spínač (je-li nainstalovaný). Zda nedošlo ke spuštění ochrany proti přehřátí. U clon s vodním ohřevem zkontrolujte: Zda je výměník odvzdušněný. Zda je průtok dostatečný. Zda má vstupní voda dostatečnou teplotu. V případě, že poruchu nedokážete odhalit, kontaktujte firmu Systemair. Bezpečnostní ochrana uzemněním vlhkost v elektrických topných spirálách Je-li je montáž chráněná bezpečnostním stykačem, který zaktivuje při zapnutí clony odpojení od napětí, může to být způsobeno vlhkostí v elektrických topných spirálách. Vlhkost může proniknout do těchto el. topných spirál i tehdy, jestliže clona není delší dobu používaná nebo je namontovaná, resp. uskladněná ve vlhkém prostředí. Tato vlhkost není závadou clony a dá se odstranit tak, že clonu přechodně zapojíte přímo na hl. přívod napětí bez bezpečnostního stykače, což po zahřátí spirál umožní, aby se vlhkost vypařila. Délka doby vypařování, resp. vysoušení spirál se může pohybovat od několika hodin, až do několika dní. Jako preventivní opatření může clona příležitostně v přechodném období pracovat i v tomto zapojení. Bezpečnost Při instalaci všech clon s elektrickým ohřevem doporučujeme použít kvůli požární bezpečnosti proudový jistič 300mA. Zabezpečte sání a výtlak proti jejich zablokování! Nezakrývejte žádné části clony a především nezakrývejte nebo neblokujte mřížku nasávání, protože to může způsobit nadměrné nebezpečné zvýšení teploty, což samozřejmě může vést k bezpečnostní aktivaci tepelných ochran a tedy k přerušení chodu clony! Během provozu je povrch clony horký! Toto zařízení není určeno pro užívání lidmi se sníženou fyzickou či mentální způsobilostí nebo nedostatkem zkušeností a znalostí (včetně dětí), pokud nejsou pod dozorem osoby, která je zodpovědná za bezpečnost. Podmínkou platnosti záruky je používání clony na účely určené výrobcem a při dodržení podmínek Frico / Systemair návodu na montáž, obsluhu a údržbu str. - 7/32 - Systemair a.s.

8 Ná na montáž, obsluhu a údržbu Rozměry PA3500 Horizontální montáž DN20(3/4) Vnější hrdlo L [mm] A [mm] PA PA PA PA Vertikální montáž L1 [mm] L2 [mm] PA PA PA Systemair a.s. str. - 8/

9 Ná na montáž, obsluhu a údržbu PA4200 Horizontální montáž DN20(3/4) Vnější hrdlo L [mm] A [mm] PA PA PA PA Vertikální montáž L1 [mm] L2 [mm] PA PA PA str. - 9/32 - Systemair a.s.

10 Ná na montáž, obsluhu a údržbu Otevření clony Obr. 1A: Clona se otevírá zvednutím čelního panelu. Čelní panel lze fixovat v otevřené poloze pomocí podpěrek. Obr. 1B: Pokud byl čelní panel sejmutý, je důležité se ujistit, že byl následně pevně usazen ve správné pozici. Obr. 2 Základní řídící deska SIRe je zabudována v cloně z výroby Obr. 3: Minimální vzdálenosti Obr. 4: Napouštění vodního výměníku Systemair a.s. str. - 10/

11 Ná na montáž, obsluhu a údržbu Obr. 5: Otvory M8 pro montáž str. - 11/32 - Systemair a.s.

12 Ná na montáž, obsluhu a údržbu Horizontální montáž Horizontální montáž- PA 3500/ stěnová konzole PA34 WB Obr. 6 Montáž s montážními konzolami (PA34 WB), viz. zvláštní manuál na PA34 WB. Typ Popis Počet Délka Obr. v balení PA 34WB15 Stěnová konzole pro PA 3510/3515/4210/ ks 400 mm Obr.6 PA 34WB20 Stěnová konzole pro PA 3520/ ks 400 mm Obr.6 PA 34WB30 Stěnová konzole pro PA 3525/ ks 400 mm Obr.6 Systemair a.s. str. - 12/

13 Ná na montáž, obsluhu a údržbu Horizontální montáž Obr. 7: Montáž se závitovými tyčemi (PA34 TR) a stropními konzolami (PA34 CB). Doplněno tlumiči vibrací pro redukci vibrací (PA34 VD). Viz. zvláštní manuál na PA34 TR. Obr. 8 Montáž pomocí sady závěsných lanek (PA34 WS), použití společně se stropními konzolami (PA34 CB). Viz. zvláštní manuál pro PA34 WS. Typ Popis Počet Délka Obr. v balení PA34 CB15 Stropní konzole pro PA 3510/3515/4210/ ks Obr.7/8 PA34 CB20 Stropní konzole pro PA 3520/ ks Obr.7/8 PA34 CB30 Stropní konzole pro PA 3525/ ks Obr.7/8 PA34 WS15 Sada ocelových lanek pro PA 3510/3515/4210/ ks 3 m Obr.8 PA34 WS20 Sada ocelových lanek pro PA 3520/ ks 3 m Obr.8 PA34 WS30 Sada ocelových lanek pro PA 3525/ ks 3 m Obr.8 PA 34 TR15 Závitové tyče pro PA 3510/3515/4210/ ks 1 m Obr.7 PA 34 TR20 Závitové tyče pro PA 3520/ ks 1 m Obr.7 PA 34 TR30 Závitové tyče pro PA 3525/ ks 1 m Obr.7 PA34 VD15 Tlumiče vibrací pro PA 3510/3515/4210/ ks Obr.7 PA34 VD20 Tlumiče vibrací pro PA 3520/ ks Obr.7 PA34 VD30 Tlumiče vibrací pro PA 3525/ ks Obr.7 PA3JK, PA4JK Obr. 9 Spojovací díl PA3JK pro spojení horizontálně nainstalovaných clon dohromady. Viz zvláštní manuál pro sadu pro horizontální montáž PA3JK str. - 13/32 - Systemair a.s.

14 Ná na montáž, obsluhu a údržbu Typ Popis PA3 XT10 Výfukový díl pro PA 3510, mm Obr. 10 PA3 XT15 Výfukový díl pro PA 3515, mm Obr. 10 PA3 XT20 Výfukový síl pro PA 3520, mm Obr. 10 PA3 XT25 Výfukový díl pro PA 3525, mm Obr. 10 PA4 XT10 Výfukový díl pro PA 4210, mm Obr. 10 PA4 XT15 Výfukový díl pro PA 4215, mm Obr. 10 PA4 XT20 Výfukový díl pro PA 4220, mm Obr. 10 PA4 XT25 Výfukový díl pro PA 4225, mm Obr. 10 Obr. 10 Prodloužení výtlaku PA3XT/PA4XT s teleskopickou funkcí se používá pro zapuštěnou montáž do podhledu. Viz zvláštní návod pro PA3XT/PA4XT Typ Popis Rozměry PA3 DW10 Interiérová sada pro stěn. montáž PA x382x1006 PA3 DW15 Interiérová sada pro stěn. montáž PA x382x1516 PA3 DW20 Interiérová sada pro stěn. montáž PA x382x2006 PA3 DW25 Interiérová sada pro stěn. montáž PA x382x2516 PA4 DW10 Interiérová sada pro stěn. montáž PA x424x1006 PA4 DW15 Interiérová sada pro stěn. montáž PA x424x1516 PA4 DW20 Interiérová sada pro stěn. montáž PA x424x2006 PA4 DW25 Interiérová sada pro stěn. montáž PA x424x2516 Viz návod PA3 DW/PA4 DW Typ Počet potřebných kusů PA3 DCS PA 3500, mm 2 PA3 DCM PA 3500, mm 2 PA3 DCL PA 3500, mm 3 PA3 DXT PA 3500, 420mm 4 PA4 DCS PA 4200, mm 2 PA4 DCM PA 4200, mm 2 PA4 DCL PA 4200, mm 3 PA4 DXT PA 4200, 420mm 4 Viz návod PA3 DC/PA4 DC Systemair a.s. str. - 14/

15 Ná na montáž, obsluhu a údržbu Vertikální montáž Obr. 11: Spojovací díl PA3 JK/PA4 JK při vertikální instalaci + sada pro interiérovou montáž Design kit. PA3 VDW/PA4 VDW. Viz samostatný návod PA3 JK/PA4 JK str. - 15/32 - Systemair a.s.

16 Ná na montáž, obsluhu a údržbu Typ Popis PA3 JK Vertikální sada pro PA 3500 PA4 JK Vertikální sada pro PA 4200 PA3 VDW15 Interiérová sada pro vert. montáž PA 3515 PA3 VDW20 Interiérová sada pro vert. montáž PA 3520 PA3 VDW25 Interiérová sada pro vert. montáž PA 3525 PA4 VDW15 Interiérová sada pro vert. montáž PA 4215 PA4 VDW20 Interiérová sada pro vert. montáž PA 4220 PA4 VDW25 Interiérová sada pro vert. montáž PA 4225 PA3 HE Prodlužovací kus PA 3500 PA4 HE Prodlužovací kus PA 4200 PA3 HE VDW Prodlužovací kus PA 3500 PA4 HE VDW Prodlužovací kus PA 4200 AXP300 Ochranné zábradlí pro PA 3500/4200 Příslušenství Viz návod pro PA34 EF viz návod DTV viz návod FHDN20 Typ Popis PA34 EF10 Externí přívodní filtr pro PA 3510/4210 PA34 EF15 Externí přívodní filtr pro PA 3515/4215 PA34 EF20 Externí přívodní filtr pro PA 3520/4220 PA34 EF25 Externí přívodní filtr pro PA 3525/4225 DTV 200S Tlakové čidlo pro PA 3500/4200 FHDN20 Pružné hadice DN20, vnitřní závit, délka 350mm Systemair a.s. str. - 16/

17 Ná na montáž, obsluhu a údržbu Možnosti regulace Tato vzduchová clona je vybavena inteligentním nízkonapěťovým regulačním systémem SIRe, díky kterému se může clona uzpůsobit jakýmkoli podmínkám. Regulační systém se zabudován ve cloně v podobě integrované řídící karty. SIRe je dodáván předprogramován, snadno se připojuje a je velmi jednoduchý na ovládání a montáž. Existují 3 různé úrovně funkčnosti systému SIRe: základní, rozšířená a pokročilá. Typ č.rsk Popis VxŠxH [mm] SIReB Regulační systém základní úroveň (Basic) SIReAC Regulační systém rozšířená úroveň (Competent) SIReAA Regulační systém pokročilá úroveň (Advanced) SIReRTX Externí prostorové teplotní čidlo 70x33x23 SIReUR Sada pro montáž pod omítku 114x70x50 SIReWTA Povrchové čidlo SIReCJ4 Spojovací kus pro 2 ks. RJ11(4/4) SIReCJ6 Spojovací kus pro 2 ks. RJ12(6/6) SIReCC Modulární kabel RJ12 3 SIReCC Modulární kabel RJ12 5 SIReCC Modulární kabel RJ12 10 SIReCC Modulární kabel RJ12 15 SIReCC Modulární kabel RJ11 3 SIReCC Modulární kabel RJ11 5 SIReCC Modulární kabel RJ11 10 SIReCC Modulární kabel RJ11 15 L [m] Regulace topné Typ Popis Připojení VMO15LF Modulační sada ventilů DN15 VMO15NF Modulační sada ventilů DN15 VMO20 Modulační sada ventilů DN20 VMO25 Modulační sada ventilů DN25 VMOP15LF Tlakově nezávislá a modulační sada ventilů DN15 VMOP15NF Tlakově nezávislá a modulační sada ventilů DN15 VMOP20 Tlakově nezávislá a modulační sada ventilů DN20 VMOP25 Tlakově nezávislá a modulační sada ventilů DN25 VOS15LF Sada ventilů ON/OFF DN15 VOS15NF Sada ventilů ON/OFF DN15 VOS20 Sada ventilů ON/OFF DN20 VOS25 Sada ventilů ON/OFF DN25 VOSP15LF Tlakově nezávislá sada ventilů DN15 VOSP15NF Tlakově nezávislá sada ventilů DN15 VOSP20 Tlakově nezávislá sada ventilů DN20 VOSP25 Tlakově nezávislá sada ventilů DN25 VOT15 Třícestný ventil a servopohon ON/OFF DN15 VOT20 Třícestný ventil a servopohon ON/OFF DN20 VOT25 Třícestný ventil a servopohon ON/OFF DN25 VMT15 Třícestný ventil a modulační servopohon DN15 VNT20 Třícestný ventil a modulační servopohon DN20 VMT25 Třícestný ventil a modulační servopohon DN25 VAT pomůcka pro nastavení sady ventilů VOS, VOSP, VMO, VMOP str. - 17/32 - Systemair a.s.

18 Ná na montáž, obsluhu a údržbu Schémata zapojení Vnitřní schéma zapojení PA 3500 A PA 4200 A Systemair a.s. str. - 18/

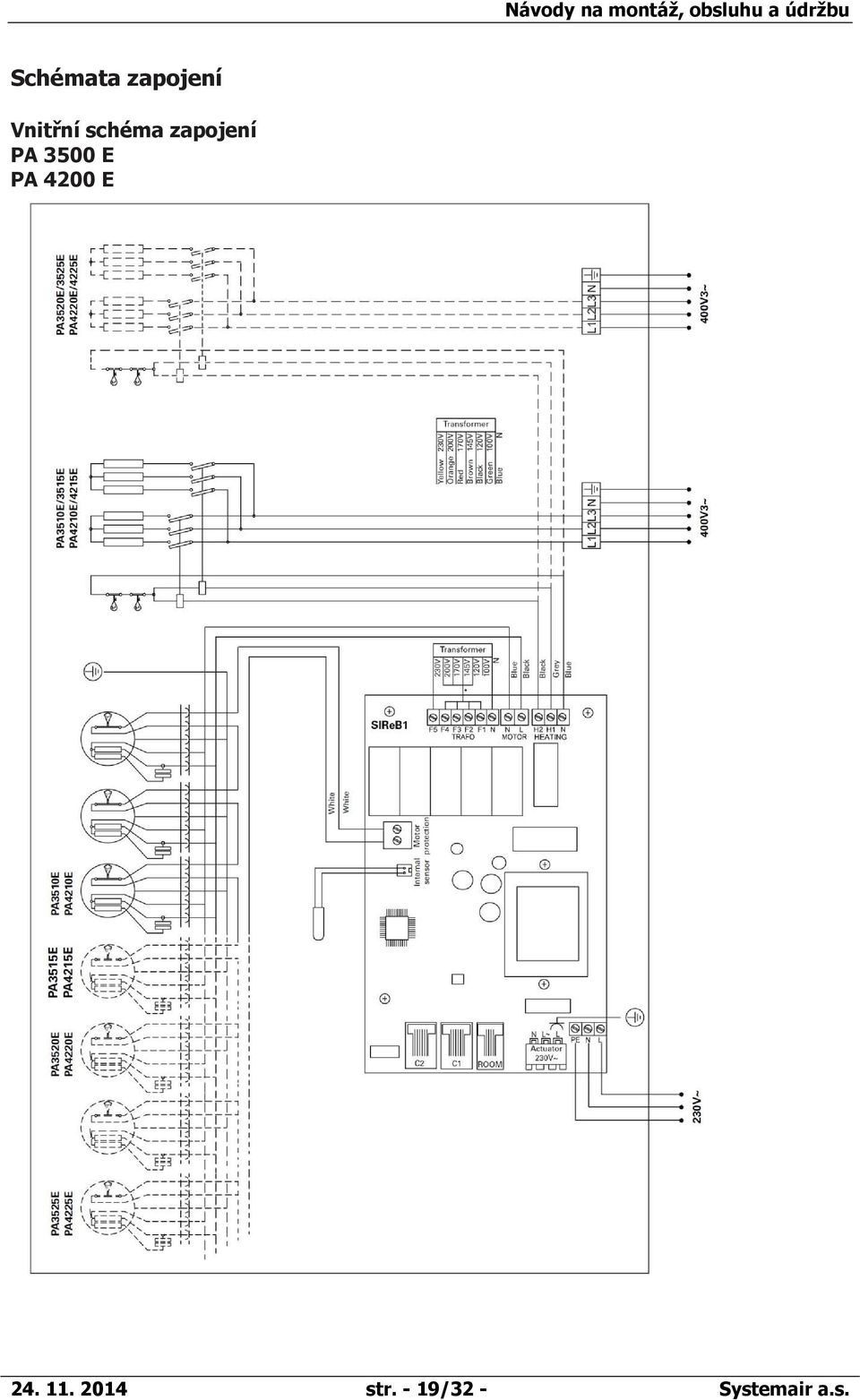

19 Ná na montáž, obsluhu a údržbu Schémata zapojení Vnitřní schéma zapojení PA 3500 E PA 4200 E str. - 19/32 - Systemair a.s.

20 Ná na montáž, obsluhu a údržbu Schémata zapojení Vnitřní schéma zapojení PA 3500 W PA 4200 W Systemair a.s. str. - 20/

21 Ná na montáž, obsluhu a údržbu Schémata zapojení Možnosti regulace clon bez ohřevu SIRe Basic SIReB Basic - paralelní zapojení Schémata zapojení pro SIReAC Competent viz. Návod na regulaci SIRe str. - 21/32 - Systemair a.s.

22 Ná na montáž, obsluhu a údržbu Schémata zapojení Možnosti regulace clon s elektrickým ohřevem SIReB Basic *) SIReRTX je volitelné příslušenství SIReB Basic paralelní zapojení *) SIReRTX je volitelné příslušenství Schémata zapojení pro SIReAC Competent a SIReAA Advanced viz Návod na regulaci SIRe. Systemair a.s. str. - 22/

23 Ná na montáž, obsluhu a údržbu Schémata zapojení Možnosti regulace clon s vodním ohřevem SIReB Basic *) SIReRTX je volitelné příslušenství str. - 23/32 - Systemair a.s.

24 Ná na montáž, obsluhu a údržbu Schémata zapojení Možnosti regulace clon s vodním ohřevem SIReB Basic paralelní zapojení *) SIReRTX je volitelné příslušenství Schémata zapojení pro SIReAC Competent a SIReAA Advanced viz Návod na regulaci SIRe. Systemair a.s. str. - 24/

25 Ná na montáž, obsluhu a údržbu Tabulka ů a parametry PA 3500WH Vstupní : 110 C : +35 C *1 Teplota : 110/80 C Typ Otáčky *2 PA 3510WH max ,4 51,1 0,04 1,6 15,3 43,0 0,13 10,1 min 860 5,0 39,8 0,02 0,3 9,7 51,0 0,08 4,4 PA 3515WH max ,0 50,4 0,06 0,8 23,0 44,0 0,19 5,6 min ,2 41,2 0,03 0,2 14,4 52,2 0,12 2,4 PA 3520WH max ,5 45,1 0,07 1,2 30,2 45,7 0,25 11,2 min ,8 36,4 0,03 0,3 18,8 54,2 0,15 4,8 PA 3525WH max ,6 48,6 0,11 1,0 41,2 44,2 0,34 8,0 min ,7 39,2 0,04 0,2 25,8 52,6 0,21 3,4 Vstupní : 90 C : +35 C *1 Teplota : 90/70 C Typ Otáčky *2 PA 3510WH max ,4 57,5 0,08 4,6 12,4 38,3 0,15 14,9 min 860 5,0 43,7 0,03 0,7 7,8 44,8 0,10 6,5 PA 3515WH max ,0 55,7 0,11 2,1 18,7 39,2 0,23 8,3 min ,2 44,2 0,04 0,4 11,7 45,8 0,14 3,6 PA 3520WH max ,5 51,0 0,12 3,0 24,5 40,5 0,30 16,4 min ,8 39,8 0,04 0,5 15,2 47,3 0,19 7,0 PA 3525WH max ,6 54,5 0,18 2,8 33,4 39,4 0,41 11,8 min ,7 42,4 0,07 0,5 21,0 46,0 0,26 5,0 Vstupní : 80 C : +35 C *1 Teplota : 80/60 C Typ Otáčky *2 PA 3510WH max ,4 62,1 0,14 12,4 10,2 34,7 0,12 10,7 min 860 5,0 46,3 0,04 1,2 6,4 40,0 0,08 4,7 PA 3515WH max ,0 58,8 0,17 5,1 15,3 35,3 0,19 5,9 min ,2 46,0 0,05 0,6 9,6 40,8 0,12 2,5 PA 3520WH max ,5 54,7 0,18 6,7 20,1 36,5 0,25 11,8 min ,8 42,1 0,06 0,9 12,6 42,4 0,15 5,0 PA 3525WH max ,6 58,0 0,29 6,7 27,4 35,6 0,34 8,4 min ,7 44,7 0,09 0,8 17,2 41,0 0,21 3,6 *1 ) Doporučená výstupního pro dobrý tepelný komfort a optimalizovaný. *2 ) Nominální topný pro danou vstupní a výstupní teplotu Hodnoty pro jiné parametry topné naleznete na str. - 25/32 - Systemair a.s.

26 Ná na montáž, obsluhu a údržbu Tabulka ů a parametry PA 3500WL Vstupní : 80 C : +35 C *1 Teplota : 80/60 C Typ Otáčky *2 PA 3510WL max ,4 31,5 0,05 1,2 20,3 51,2 0,25 19,0 min 860 5,0 29,2 0,02 0,3 12,1 59,2 0,15 7,4 PA 3515WL max ,0 28,8 0,07 1,5 31,0 53,2 0,38 28,5 min ,2 26,6,03 0,4 18,1 61,1 0,22 10,7 PA 3520WL max ,5 28,8 0,09 0,9 39,4 54,2 0,48 18,6 min ,0 28,2 0,04 0,3 22,9 62,0 0,28 6,9 PA 3525WL max ,6 27,7 0,12 2,1 55,4 53,5 0,68 40,9 min ,7 24,9 0,06 0,5 32,4 61,4 0,40 15,4 Vstupní : 70 C : +35 C *1 Teplota : 70/50 C Typ Otáčky *2 PA 3510WL max ,4 33,5 0,07 2,1 16,0 44,2 0,19 12,7 min 860 5,0 29,8 0,03 0,5 9,6 50,7 0,12 5,0 PA 3515WL max ,0 30,9 0,09 2,5 24,6 45,9 0,30 19,2 min ,2 27,4 0,04 0,6 14,5 52,4 0,18 7,4 PA 3520WL max ,5 30,6 0,11 1,5 31,2 46,7 0,38 12,5 min ,8 28,4 0,05 0,4 18,2 53,1 0,22 4,8 PA 3525WL max ,5 29,8 0,16 3,3 44,1 46,2 0,54 27,6 min ,7 26,0 0,07 0,8 26,0 52,7 0,32 10,6 Vstupní : 60 C : +35 C *1 Teplota : 60/40 C Typ Otáčky *2 PA 3510WL max ,4 36,0 0,11 4,5 11,7 37,1 0,14 7,4 min 860 5,0 31,0 0,04 0,9 7,0 42,0 0,08 3,0 PA 3515WL max ,0 33,7 0,14 5,0 18,1 38,5 0,22 11,3 min ,2 28,9 0,06 1,0 10,7 43,5 0,13 4,5 PA 3520WL max ,5 33,1 0,17 3,0 22,8 39,1 0,28 7,4 min ,8 29,2 0,07 0,7 13,5 43,9 0,16 2,9 PA 3525WL max ,6 32,9 0,24 6,7 32,6 38,9 0,39 16,5 min ,7 27,6 0,09 1,4 19,3 43,9 0,23 6,5 Vstupní : 55 C : +35 C *1 Teplota : 55/35 C Typ Otáčky *2 PA 3510WL max ,4 37,9 0,15 8,1 9,4 33,4 0,11 5,2 min 860 5,0 31,9 0,05 1,3 5,7 37,4 0,07 2,1 PA 3515WL max ,0 35,5 0,19 8,6 14,7 34,7 0,18 8,0 min ,1 29,9 0,07 1,5 8,7 38,9 0,10 3,1 PA 3520WL max ,5 34,8 0,22 5,0 18,6 35,1 0,23 5,2 min ,9 30,1 0,09 1,0 11,1 39,1 0,13 2,1 PA 3525WL max ,6 34,9 0,32 11,6 26,7 35,1 0,32 11,7 min ,7 29,0 0,12 2,0 15,9 39,3 0,19 4,7 *1 ) Doporučená výstupního pro dobrý tepelný komfort a optimalizovaný. *2 ) Nominální topný pro danou vstupní a výstupní teplotu Hodnoty pro jiné parametry topné naleznete na Systemair a.s. str. - 26/

27 Ná na montáž, obsluhu a údržbu Tabulka ů a parametry PA 3500WLL Vstupní : 55 C : +32 C Teplota : 55/35 C Typ Otáčky * PA 3510WLL max ,1 28,3 0,07 1,5 11,2 37,4 0,14 4,3 min 830 3,9 27,9 0,04 0,4 6,5 41,1 0,08 1,7 PA 3515WLL max ,9 29,4 0,11 0,7 16,3 37,2 0,20 1,9 min ,7 30,7 0,06 0,2 9,2 40,5 0,11 0,7 PA 3520WLL max ,5 26,7 0,12 1,1 21,9 39,2 0,26 4,0 min ,9 27,6 0,11 0,4 12,3 42,8 0,15 1,5 PA 3525WLL max ,8 27,5 0,18 1,1 30,3 38,3 0,37 3,6 min ,0 28,1 0,10 0,4 17,1 42,0 0,21 1,3 Vstupní : 50 C : +32 C Teplota : 50/30 C Typ Otáčky * PA 3510WLL max ,1 29,2 0,09 2,3 8,4 32,6 0,10 2,7 min 830 3,9 27,7 0,04 0,6 4,8 35,2 0,06 1,0 PA 3515WLL max ,9 30,0 0,14 1,1 11,9 32,0 0,14 1,1 min ,7 29,9 0,07 0,3 6,0 32,6 0,07 0,3 PA 3520WLL max ,5 27,6 0,16 1,6 16,7 34,2 0,20 2,6 min ,9 27,0 0,07 0,4 9,3 36,8 0,10 0,9 PA 3525WLL max ,8 28,4 0,23 1,7 23,0 33,4 0,28 2,3 min ,0 27,4 0,11 0,4 12,9 36,0 0,16 0,8 Vstupní : 45 C : +32 C Teplota : 45/35 C Typ Otáčky * PA 3510WLL max ,1 30,6 0,14 4,4 9,7 34,8 0,23 11,6 min 830 3,9 28,0 0,06 1,0 5,6 37,8 0,13 4,4 PA 3515WLL max ,9 30,8 0,20 2,1 14,4 34,9 0,35 5,4 min ,7 29,3 0,09 0,5 8,1 37,8 0,19 1,9 PA 3520WLL max ,5 28,8 0,22 2,9 18,7 36,0 0,45 10,6 min ,9 27,0 0,09 0,7 10,4 38,9 0,25 3,7 PA 3525WLL max ,8 29,7 0,33 3,1 26,0 35,4 0,63 9,7 min ,0 27,5 0,14 0,7 14,6 38,4 0,35 3,4 Vstupní : 40 C : +32 C Teplota : 55/30 C Typ Otáčky * PA 3510WLL max ,1 32,6 0,26 14,5 7,2 30,5 0,17 7,0 min 830 3,9 29,0 0,09 2,1 4,2 32,8 0,10 2,7 PA 3515WLL max ,9 32,4 0,38 6,3 10,5 30,4 0,25 3,2 min ,7 29,5 0,13 1,0 5,9 32,5 0,14 1,2 PA 3520WLL max ,5 30,8 0,38 8,0 14,0 31,5 0,34 6,5 min ,9 27,4 0,05 0,2 7,8 33,8 0,19 2,3 PA 3525WLL max ,8 31,6 0,60 9,2 19,4 31,0 0,47 5,9 min ,0 28,4 0,21 1,4 10,9 33,3 0,26 2,1 * ) Nominální topný pro danou vstupní a výstupní teplotu Hodnoty pro jiné parametry topné naleznete na str. - 27/32 - Systemair a.s.

28 Ná na montáž, obsluhu a údržbu Tabulka ů a parametry PA 4200WH Vstupní : 110 C : +35 C *1 Teplota : 110/80 C Typ Otáčky *2 PA 4210WH max ,6 53,6 0,07 4,2 21,6 41,5 0,18 22,9 min ,4 39,4 0,03 0,8 13,7 49,4 0,11 10,0 PA 4215WH max ,4 53,0 0,09 1,2 31,1 42,7 0,26 7,4 min ,2 42,5 0,04 0,2 19,6 50,7 0,16 3,2 PA 4220WH max ,6 50,7 0,13 2,5 44,7 42,9 0,37 17,0 min ,6 38,6 0,05 0,5 28,2 50,9 0,23 7,3 PA 4225WH max ,6 38,6 0,16 0,7 53,5 42,8 0,44 4,3 min ,4 53,7 0,07 0,1 33,7 50,8 0,28 1,8 44,4 Vstupní : 90 C : +35 C *1 Teplota : 90/70 C Typ Otáčky *2 PA 4210WH max ,6 61,0 0,13 14,1 17,5 37,1 0,21 33,6 min ,4 44,5 0,04 1,7 11,1 43,4 0,14 14,7 PA 4215WH max ,4 58,7 0,17 3,6 25,3 38,1 0,31 10,9 min ,2 45,5 0,06 0,5 15,9 44,6 0,19 4,7 PA 4220WH max ,6 57,5 0,23 7,6 36,3 38,2 0,44 25,0 min ,6 43,0 0,08 1,1 22,8 44,7 0,28 10,7 PA 4225WH max ,6 58,8 0,29 2,1 43,6 38,2 0,53 6,3 min ,4 46,5 0,10 0,3 27,4 44,7 0,34 2,7 Vstupní : 80 C : +35 C *1 Teplota : 80/60 C Typ Otáčky *2 PA 4210WH max ,6 65,4 0,26 48,9 14,4 33,7 0,18 24,2 min ,4 47,4 0,06 3,2 9,1 39,0 0,11 10,6 PA 4215WH max ,4 62,0 0,29 9,9 20,7 34,5 0,25 7,7 min ,2 47,6 0,08 0,9 13,0 39,8 0,16 3,3 PA 4220WH max ,6 60,6 0,41 21,7 29,9 34,6 0,36 17,9 min ,6 45,9 0,10 1,9 18,8 40,0 0,23 7,7 PA 4225WH max ,4 61,7 0,49 5,4 35,6 34,5 0,43 4,5 min ,4 48,2 0,13 0,5 22,4 39,8 0,27 1,9 *1 ) Doporučená výstupního pro dobrý tepelný komfort a optimalizovaný. *2 ) Nominální topný pro danou vstupní a výstupní teplotu Hodnoty pro jiné parametry topné naleznete na Systemair a.s. str. - 28/

29 Ná na montáž, obsluhu a údržbu Tabulka ů a parametry PA 4200WL Vstupní : 80 C : +35 C *1 Teplota : 80/60 C Typ Otáčky *2 PA 4210WL max ,6 31,3 0,08 3,0 29,1 49,7 0,35 43,6 min ,4 26,8 0,03 0,7 17,4 57,9 0,21 17,2 PA 4215WL max ,4 29,7 0,10 2,1 42,4 51,7 0,52 37,0 min ,2 26,6 0,05 0,5 25,0 59,8 0,31 14,1 PA 4220WL max ,6 30,2 0,15 2,0 59,8 51,3 0,73 33,6 min ,6 26,8 0,07 0,5 35,4 59,4 0,43 12,9 PA 4225WL max ,6 27,9 0,17 3,1 74,4 52,5 0,91 58,8 min ,4 24,4 0,08 0,8 43,7 60,6 0,53 22,3 Vstupní : 70 C : +35 C *1 Teplota : 70/50 C Typ Otáčky *2 PA 4210WL max ,6 33,8 0,10 5,2 23,0 43,1 0,28 29,3 min ,4 28,2 0,04 1,1 13,8 49,8 0,17 11,7 PA 4215WL max ,4 32,0 0,14 3,5 33,6 44,7 0,41 24,7 min ,2 27,6 0,16 0,8 19,9 51,3 0,24 9,6 PA 4220WL max ,6 32,4 0,20 3,4 47,4 44,4 0,58 22,5 min ,6 27,9 0,08 0,8 28,2 51,0 0,34 8,8 PA 4225WL max ,6 30,3 0,22 5,0 59,2 45,4 0,72 39,6 min ,4 25,8 0,10 1,1 34,9 52,1 0,42 15,2 Vstupní : 60 C : +35 C *1 Teplota : 60/40 C Typ Otáčky *2 PA 4210WL max ,6 37,2 0,17 12,0 16,9 36,4 0,20 17,3 min ,4 30,3 0,06 2,0 10,2 41,1 0,12 7,1 PA 4215WL max ,4 35,0 0,21 7,6 24,7 37,6 0,30 14,5 min ,2 29,4 0,08 1,4 14,7 42,6 0,18 5,7 PA 4220WL max ,6 35,5 0,30 7,3 34,8 34,3 0,42 13,2 min ,5 29,6 0,12 1,4 20,8 42,3 0,25 5,3 PA 4225WL max ,6 33,5 0,33 10,4 43,8 38,3 0,53 23,6 min ,4 27,8 0,13 2,0 26,0 43,4 0,32 9,3 Vstupní : 55 C : +35 C *1 Teplota : 55/35 C Typ Otáčky *2 PA 4210WL max ,7 39,5 0,24 24,1 13,7 33,0 0,17 12,2 min ,5 31,8 0,08 3,2 8,4 37,1 0,10 5,1 PA 4215WL max ,4 37,0 0,29 13,7 20,1 34,0 0,24 10,2 min ,2 30,6 0,10 2,2 12,1 38,1 0,15 4,1 PA 4220WL max ,6 37,5 0,42 13,4 28,3 33,7 0,34 9,2 min ,6 30,9 0,15 2,1 17,0 37,9 0,21 3,7 PA 4225WL max ,6 35,7 0,46 18,5 35,8 34,7 0,43 16,7 min ,5 29,2 0,16 3,0 21,5 38,9 0,26 6,7 *1 ) Doporučená výstupního pro dobrý tepelný komfort a optimalizovaný. *2 ) Nominální topný pro danou vstupní a výstupní teplotu Hodnoty pro jiné parametry topné naleznete na str. - 29/32 - Systemair a.s.

30 Ná na montáž, obsluhu a údržbu Tabulka ů a parametry PA 4200WLL Vstupní : 55 C : +32 C Teplota : 55/35 C Typ Otáčky * PA 4210WLL max ,9 29,0 0,11 1,9 15,37 36,5 0,19 4,9 min ,5 27,6 0,05 0,5 8,8 40,6 0,11 2,1 PA 4215WLL max ,4 27,2 0,29 1,9 23,5 38,0 0,28 6,1 min ,6 26,3 0,06 0,5 13,1 42,1 0,16 2,2 PA 4220WLL max ,5 28,8 0,22 1,4 32,0 37,1 0,39 3,9 min ,0 28,7 0,11 0,4 18,1 40,9 0,22 1,2 PA 4225WLL max ,5 27,9 0,25 1,3 40,2 37,7 0,49 4,1 min ,2 27,8 0,11 0,4 22,6 41,6 0,27 1,5 Vstupní : 50 C : +32 C Teplota : 50/30 C Typ Otáčky * PA 4210WLL max ,9 30,1 0,14 3,1 11,8 31,9 0,14 3,1 min ,5 27,7 0,06 0,8 6,6 34,9 0,08 1,3 PA 4215WLL max ,4 28,3 0,18 2,9 18,0 33,3 0,22 3,9 min ,6 26,4 0,08 0,6 10,0 36,4 0,12 1,4 PA 4220WLL max ,5 29,7 0,28 2,2 24,0 32,3 0,29 2,4 min ,0 28,2 0,12 0,4 13,3 34,8 0,16 0,7 PA 4225WLL max ,5 28,9 0,33 2,1 30,4 33,0 0,37 2,6 min ,2 27,4 0,14 0,5 17,0 35,7 0,20 0,9 Vstupní : 45 C : +32 C Teplota : 45/35 C Typ Otáčky * PA 4210WLL max ,9 31,6 0,21 6,3 13,6 34,0 0,33 13,3 min ,5 28,2 0,08 1,2 7,6 37,4 0,18 5,4 PA 4215WLL max ,4 29,8 0,26 5,4 20,0 35,1 0,48 16,0 min ,6 26,8 0,10 1,0 11,0 38,3 0,27 5,6 PA 4220WLL max ,5 30,9 0,40 4,3 27,9 34,6 0,67 10,7 min ,0 28,3 0,16 0,7 15,5 37,7 0,37 3,2 PA 4225WLL max ,5 30,2 0,46 3,9 34,7 35,1 0,84 11,0 min ,2 27,6 0,18 0,8 19,3 38,1 0,46 3,9 Vstupní : 40 C : +32 C Teplota : 40/30 C Typ Otáčky * PA 4210WLL max ,9 33,7 0,46 24,2 10,1 29,9 0,24 8,0 min ,5 29,4 0,12 2,8 5,6 32,5 0,14 3,3 PA 4215WLL max ,4 32,1 0,50 17,3 15,0 30,8 0,36 9,8 min ,6 28,2 0,16 2,2 8,3 33,3 0,20 3,5 PA 4220WLL max ,5 32,9 0,80 14,8 20,6 30,3 0,50 6,4 min ,0 29,2 0,25 1,8 11,6 32,7 0,28 2,3 PA 4225WLL max ,5 32,2 0,89 12,4 25,8 30,7 0,62 6,6 min ,2 31,8 0,28 1,6 14,4 33,1 0,35 2,4 * ) Nominální topný pro danou vstupní a výstupní teplotu Hodnoty pro jiné parametry topné naleznete na Systemair a.s. str. - 30/

31 Ná na montáž, obsluhu a údržbu Typ Technické parametry PA 3500A bez ohřevu *1 Hladina hluku *2 [db(a)] Příkon motoru [W] Napětí [V] /Proud [A] motor Délka [mm] Hmotnost PA 3510A 0 860/ / V~/2,0A PA 3515A / ,5/58, V~/2,8A PA 3520A / /59, V~/3,5A PA 3525A / /60, V~/4,9A [kg] Typ PA 3500E s elektrickým ohřevem *1 Hladina hluku *2 [db(a)] t *4 Příkon motoru [W] Napětí [V] /Proud [A] motor Napětí [V] /Proud [A] ohřev PA 3510E08 2,7/5,4/8,1 860/ /57 35/ V~/2,0A 400V3~/11,7A PA 3515E12 3,9/7,8/11,7 1240/ ,5/58,5 38/ V~/2,8A 400V3~/16,9A PA 3520E16 5,4/10,8/16,2 1530/ /59,5 35/ V~/3,5A 400V3~/23,4A PA 3525E20 6,6/13,2/19,,8 2200/ /60,5 37/ V~/4,9A 400V3~/28,6A Typ PA 3500WH s vodním ohřevem, výměník pro vysokou vstupní teplotu 80 C *4 *1 Hladina hluku *2 [db(a)] t *3,4 Objem [l] Příkon motoru [W] Napětí [V] /Proud [A] motor Délka [mm] Délka [mm] Hmot. PA 3510WH 10,2 860/ /57 22/17 1, V~/2,0A PA 3515WH 15,3 1240/ ,5/58,5 23/17 1, V~/2,8A PA 3520WH 20,1 1530/ /59,5 24/19 2, V~/3,5A PA 3525WH 27,4 2200/ /60,5 23/18 2, V~/4,9A [kg] Hmot. [kg] Typ PA 3500WL s vodním ohřevem, výměník pro nízkou vstupní teplotu < 80 C *5 *1 Hladina hluku *2 [db(a)] t *3,5 Objem [l] Příkon motoru [W] Napětí [V] /Proud [A] motor PA 3510WL 11,7 860/ /57 24/19 1, V~/2,0A PA 3515WL 18,1 1240/ ,5/58,5 26/21 2, V~/2,8A PA 3520WL 22,8 1530/ /59,5 26/21 3, V~/3,5A PA 3525WL 32,6 2200/ /60,5 26/21 4, V~/4,9A Délka [mm] Hmot. [kg] Typ PA 3500WLL s vodním ohřevem, výměník pro velmi nízkou vstupní teplotu < 60 C *6 *1 Hladina hluku *2 [db(a)] t *3,6 Objem [l] Příkon motoru [W] Napětí [V] /Proud [A] motor PA 3510WLL 7,2 830/ /57 15/13 2, V~/2,0A PA 3515WLL 10,5 1200/ ,5/58,5 14/12 4, V~/2,8A PA 3520WLL 14,0 1460/ /59,5 16/14 5, V~/3,5A PA 3525WLL 19,4 2100/ /60,5 15/13 8, V~/4,9A Délka *1) Minimální/maximální průtok z celkových 5 ových stupňů. *2) Podmínky: Vzdálenost od clony 5 m. Směrový faktor 2. Ekvivalentní absorpční plocha 200 m 2, při minimálním/maximálním průtoku. *3) t = zvýšení teploty při maximálním topném u a minimálním/maximálním průtoku *4) Platí pro teplotní spád 80/60 C a teplotu v prostoru +18 C. *5) Platí pro teplotní spád 60/40 C a teplotu v prostoru +18 C. *6) Platí pro teplotní spád 40/30 C a teplotu v prostoru +18 C. Třída krytí clon s elektrickým ohřevem: IP20 Třída krytí clon s vodním ohřevem a bez ohřevu: IP21 Clony byly schváleny služebnou SEMKO a vyhovují označení CE. [mm] Hmot. [kg] str. - 31/32 - Systemair a.s.

32 Ná na montáž, obsluhu a údržbu Typ PA 4200A bez ohřevu *1 Hladina hluku *2 [db(a)] Příkon motoru [W] Napětí [V] /Proud [A] motor Délka [mm] Hmotnost PA 4210A / /63, V~/3,6A PA 4215A / / V~/5,0A PA 4220A / /64, V~/7,0A PA 4225A / ,5/ V~/8,6A Typ PA 4200E s elektrickým ohřevem *1 Hladina hluku *2 [db(a)] t *4 Příkon motoru [W] Napětí [V] /Proud [A] motor Napětí [V] /Proud [A] ohřev PA 4210E12 3,9/7,8/11,7 1280/ /63,5 37/ V~/3,6A 400V3~/16,9A PA 4215E18 6,0/12,0/18,0 1760/ /64 40/ V~/5,0A 400V3~/26,0A PA 4220E24 7,8/15,6/23,4 2520/ /64,5 37/ V~/7,0A 400V3~/33,8A PA 4225E30 9,9/19,8/29,7 3020/ ,5/67 38/ V~/8,6A 400V3~/42,9A Typ PA 4200WH s vodním ohřevem, výměník pro vysokou vstupní teplotu 80 C *4 *1 Hladina hluku *2 [db(a)] t *3,4 Objem [l] Příkon motoru [W] Napětí [V] /Proud [A] motor Délka [mm] Délka [mm] [kg] Hmot. PA 4210WH 14,4 1280/ /63,5 21/16 1, V~/3,6A PA 4215WH 20,7 1760/ /64 22/17 2, V~/5,0A PA 4220WH 29,9 2520/ /64,5 22/17 2, V~/7,0A PA 4225WH 35,6 3020/ ,5/67 22/17 3, V~/8,6A Typ PA 4200WL s vodním ohřevem, výměník pro nízkou vstupní teplotu < 80 C *5 *1 Hladina hluku *2 [db(a)] t *3,5 Objem [l] Příkon motoru [W] Napětí [V] /Proud [A] motor PA 4210WL 16,9 1280/ /63,5 23/18 1, V~/3,6A PA 4215WL 24,7 1760/ /64 25/20 3, V~/5,0A PA 4220WL 34,8 2520/ /64,5 24/19 4, V~/7,0A PA 4225WL 43,8 3020/ ,5/67 25/20 5, V~/8,6A Typ PA 4200WLL s vodním ohřevem, výměník pro velmi nízkou vstupní teplotu < 60 C *6 *1 Hladina hluku *2 [db(a)] t *3,6 Objem [l] Příkon motoru [W] Napětí [V] /Proud [A] motor PA 4210WLL 10,1 1150/ /63,5 15/12 2, V~/3,6A PA 4215WLL 15,0 1600/ /64 15/13 4, V~/5,0A PA 4220WLL 20,6 2320/ /64,5 15/12 7, V~/7,0A PA 4225WLL 25,8 2820/ ,5/67 15/13 9, V~/8,6A *1) Minimální/maximální průtok z celkových 5 ových stupňů. *2) Podmínky: Vzdálenost od clony 5m. Směrový faktor 2. Ekvivalentní absorpční plocha 200 m 2, při minimálním/maximálním průtoku. *3) t = zvýšení teploty při maximálním topném u a minimálním/maximálním průtoku *4) Platí pro teplotní spád 80/60 C a teplotu v prostoru +18 C. *5) Platí pro teplotní spád 60/40 C a teplotu v prostoru +18 C. *6) Platí pro teplotní spád 40/30 C a teplotu v prostoru +18 C. Třída krytí clon s elektrickým ohřevem: IP20 Třída krytí clon s vodním ohřevem a bez ohřevu: IP21 Clony byly schváleny služebnou SEMKO a vyhovují označení CE. Délka [mm] Délka [mm] [kg] Hmot. [kg] Hmot. [kg] Hmot. [kg] Technické změny vyhrazeny! Výrobce: Prodej a servis: Frico AB Systemair a.s., BOX 102 Fakturační adresa, sídlo společnosti: Oderská 333/5, Praha 9 - Čakovice SE Partille Doručovací adresa, kancelář, sklad: Hlavní 826, Praha-Hovorčovice Sweden tel.: fax: Systemair a.s., zdroj: Art.no , JJ HH SL web: Systemair a.s. str. - 32/
