PA3500 S tylová vzduchová clona pro komerční prostory s inteligentní regulací

Transkript

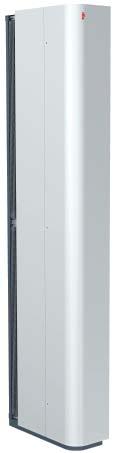

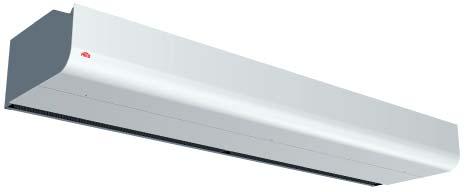

1 R PA3500 PA3500 S tylová vzduchová clona pro komerční prostory s inteligentní regulací Horizontální montáž - Doporučená instalační výška max 3,5 m * - Délky: 1, 1,5, 2 a 2,5 m Vertikální montáž - Doporučená instalační šířka max. 5 m * (clony po obou stranách dveří) - Délky: 1,5, 2 a 2,5 m 1 Bez ohřevu 3 Elektrický ohřev : 8-20 kw 2 Vodní ohřev WH, WL, WLL Optimalizovaný průtok technologií Thermozone Použití PA3500 jsou vzduchové clony s moderním designem, které jsou vhodné do vstupních prostor kancelářských, obchodních i průmyslových objektů. Clony PA patří k nové generaci clon se integrovanou inteligentní regulací SIRe, která je schopna zajistit zcela automatickou ochranu dveřních prostor. Regulace SIRe je zaměřena na maximální úspory energií a na schopnost adaptovat provoz clony na jakékoliv vnitřní a venkovní teplotní podmínky. Koncepce vzhledu adčasový vzhled a široké možnosti příslušenství umožňují jednoduše zakomponovat clony PA do jakkoliv koncipovaných vstupních prostor. Vnější plášť clony lze navíc barevně upravit. PA jsou vhodné pro viditelnou montáž přímo ve vstupních prostorách i skrytou montáž do podhledu. Pro pokrytí velmi širokých nebo velmi vysokých dveřních otvorů může být instalováno několik clon těsně navazujících na sebe. Rychlostní profi l m 0,1 1,0 2,0 3,0 3,5 Měřeno dle ISO Průměrné hodnoty pro výrobky této série. 11,0 m/s 5,2 m/s 3,8 m/s 3,2 m/s 3,0 m/s Popis výrobku Integrovaný proaktivní regulační systém SIRe je předprogramován tak, aby zprovoznění bylo jednoduché a rychlé. Všechny regulační komponenty jsou propojitelné přiloženými kabely s konektory. Regulace SIRe je schopna zajistit zcela automatický provoz clon s optimalizovaným výkonem pro dosažení maximálních úspor energie (podrobnosti viz. kapitola Regulace). Clony PA jsou připraveny k ovládání a monitorování BMS systémem budovy. Lze využít i komunikační protokol Modbus. Čelní servisní kryt je výklopný s aretací v otevřené poloze pro usnadnění údržby clony. WLL model je vybaven víceřadým vodním výměníkem tepla určeným pro velmi nízké teplotní spády (40/30). Interiérové sady zajistí v prostorách, kde design hraje velmi důležitou roli, úplné zakrytí připojovacích kabelů, potrubních rozvodů a kotevního materiálu. Plášť clon je vyroben z pozinkovaného ocelového plechu. Čelní a spodní kryt jsou opatřeny bílým práškovým nátěrem RAL 9016, CS S Mřížka, zadní a boční díly jsou v šedé barvě RAL *) Doporučená instalační výška a šířka se liší podle podmínek v příslušných prostorách.

2 Technické parametry 1 Clony bez ohřevu - PA3500 A * 1 Hladina hluku* 2 [db(a)] Příkon [W] apětí [V] Proud [A] Délka Hmotnost [kg] PA3510A 0 860/ / , PA3515A / ,5/58, , PA3520A / /59, , PA3525A / /60, , Clony s elektrickým ohřevem - PA3500 E ové stupně ohř. * 1 t *3 Hladina hluku* 2 [db(a)] Příkon [W] apětí [V] Proud [A] apětí [V] Proud [A] (ohřev) Délka Hmotnost [kg] PA3510E08 2,7/5,4/8,1 860/ /13 40/ ,0 400V3~/11, PA3515E12 3,9/7,8/11,7 1240/ /14 40,5/58, ,8 400V3~/16, PA3520E16 5,4/10,8/16,2 1530/ /13 42/59, ,5 400V3~/23,4 * PA3525E20 6,6/13,2/19,8 2200/ /14 42/60, ,9 400V3~/28,6 * Clony s vodním ohřevem - PA3500 WH, výměník pro vysokou vstupní teplotu ( 5 80 ) Topný výkon* 4 * 1 t *3,4 Objem [l] Hladina hluku* 2 [db(a)] Příkon [W] apětí [V] Proud [A] Délka Hmotnost [kg] PA3510WH 10,2 860/ /17 1,0 40/ , PA3515WH 15,3 1240/ /17 1,6 40,5/58, , PA3520WH 20,1 1530/ /19 2,2 42/59, , PA3525WH 27,4 2200/ /18 2,9 42/60, , Clony s vodním ohřevem - PA3500 WL, výměník pro nízkou vstupní teplotu ( 4 80 ) Topný výkon* 5 * 1 t *3,5 Objem [l] Hladina hluku* 2 [db(a)] Příkon [W] apětí [V] Proud [A] Délka Hmotnost [kg] PA3510WL 11,7 860/ /19 1,5 40/ , PA3515WL 18,1 1240/ /21 2,4 40,5/58, , PA3520WL 22,8 1530/ /21 3,3 42/59, , PA3525WL 32,6 2200/ /21 4,2 42/60, , Clony s vodním ohřevem - PA3500 WLL, výměník pro velmi nízkou vstupní teplotu ( < 60 ) Topný výkon* 6 * 1 t *3,6 Objem [l] Hladina hluku* 2 [db(a)] Příkon [W] apětí [V] Proud [A] Délka Hmotnost [kg] PA3510WLL 7,2 830/ /13 2,0 40/ , PA3515WLL 10,5 1200/ /12 4,1 40,5/58, , PA3520WLL 14,0 1460/ /14 5,6 42/59, , PA3525WLL 19,4 2100/ /13 8,3 42/60, , * 1 ) ejnižší/nejvyšší průtok z celkových 5 stupňů. * 2 ) Podmínky: Vzdálenost od clony 5 m, směrový faktor 2, ekvivalentní absorpční plocha 200 m 2, při nejnižším/nejvyšším průtoku. * 3 ) t = zvýšení teploty při maximálním topném výkonu a nejnižším/nejvyšším průtoku. * 4 ) Platí pro teplotu 80/60 a teplotu +18. * 5 ) Platí pro teplotu 60/40 a teplotu +18. * 6 ) Platí pro teplotu 40/30 a teplotu +18. * 7 ) Clona je vybavena dvěma samostatnými svorkovnicemi pro napájení ohřevu 2x3~400V. Třída ochranného krytí clon s elektrickým ohřevem (PA 3500 E): IP20. Třída ochranného krytí clon bez ohřevu a s vodním ohřevem (PA 3500 A/W): IP21. Clony vyhovují označení CE. Technické změny vyhrazeny bez předchozího upozornění. 103

3 Rozměry Horizontální montáž D20 (3/4"), vnější závit 270 L 525 A 127 Electrické připojení Všechny modely Elektrické připojení PA 2 m; 2,5 m L A PA PA PA PA Řídicí deska SIRe Připojení PA3510/3515: 4 x 4 M8 PA3520: PA3520: 6 x 6 M8 M8 PA3525: PA3525: 8 x 8 M8 M8 Vertikální montáž Clonu lze otočit a umístit jí na opačné straně dveří. Připojení a řídicí deska SIRe se nachází v případě clony umístěné na levé straně dveří (při pohledu z místnosti) u podlahy, v případě clony umístěné na pravé straně v horní části (viz obrázek). L1 L2 L1 L2 PA PA PA

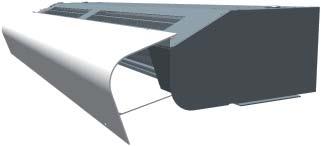

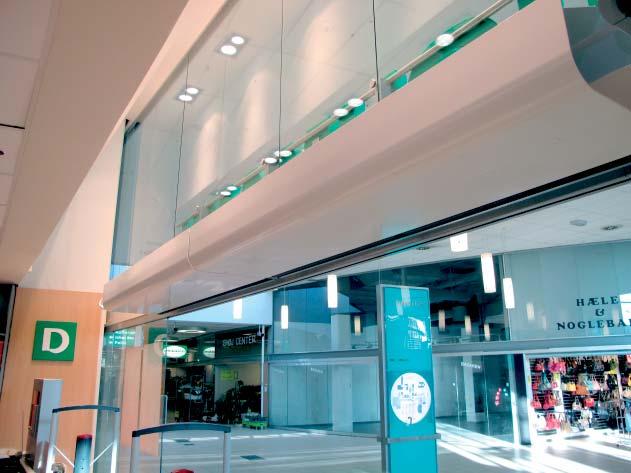

4 Montáž Clony lze instalovat v horizontální i vertikální poloze, mohou být též zapuštěny do podhledu. Horizontální montáž Clona se instaluje co nejblíže dveřnímu otvoru, výtlak směřuje směrem dolů. Clony mohou být horizontálně uchyceny pomocí konzol, závitových tyčí nebo zavěšeny pomocí lanek. Pro skrytou montáž do podhledu lze dodat jako příslušenství výfukový kus. Interiérová sada pro horizontální a stropní montáž zajistí v prostorách, kde design hraje velmi důležitou roli, úplné zakrytí připojovacích kabelů, potrubních rozvodů a kotevního materiálu. Pro pokrytí širokých dveřních otvorů může být s pomocí spojovacích sad (příslušenství) instalováno několik clon vedle sebe. Minimální vzdálenost od výfukové mřížky clony k podlaze je 1800 mm. Čelní kryt se snadno otevírá a zajistí v otevřené poloze, což usnadňuje její montáž a údržbu. Vertikální montáž Pro vertikální montáž lze použít clony od délky 1,5 m. Při vertikální montáži musí být použita sada PA3JK, dodávaná jako příslušenství. Interiérová sada pro vertikální montáž zajistí v prostorách, kde design hraje velmi důležitou roli, úplné zakrytí připojovacích kabelů, potrubních rozvodů a kotevního materiálu. Clony lze instalovat po obou stranách dveří. Pokud jsou clony instalovány vlevo (při pohledu z místnosti), je připojení i řídicí deska SIRe umístěna v dolní části clon. Jestliže jsou nainstalovány na pravé straně dveří, jsou tato připojení v horní části. Pro dosažení maximálního efektu by clony měly být instalovány po obou stranách dveří. Přímo na sebe lze instalovat maximálně dvě clony, přičemž clony je nutné v jejich horní části fi xovat proti pádu. 100 Minimální odstupové vzdálenosti Výfukový kus pro skrytou montáž do podhledu 105

5 Připojení Clony PA mají vestavěný regulační systém SIRe. Řídící deska je součástí clony a nachází na jejím plášti. Externí součásti regulačního systému se k řídicí desce připojují jednoduše pomocí kabelů s RJ konektory. Clony bez ohřevu Elektrické připojení se provádí přes vestavěnou základní řídicí desku, jejíž součástí je 2 m napájecí kabel se zástrčkou. Clony s elektrickým ohřevem Řídicí deska je umístěna na horní levé straně clony (horizontální montáž) nebo na zadní straně (vertikální montáž). apájecí napětí pro regulaci se přivádí do řídicí desky SIRe. apájecí napětí pro ohřev (400V3~) se přivádí do externí samostatné svorkovnice uvnitř clony. Clony dlouhé 2 a 2,5 m mají dvě samostatné svorkovnice pro připojení ohřevu. Clony s vodním ohřevem Elektrické připojení se provádí přes vestavěnou základní řídicí desku, jejíž součástí je 2 m napájecí kabel se zástrčkou. Připojení (D20 3/4, vnější závit) je umístěno na horní levé straně clony (horizontální montáž) nebo na zadní straně (vertikální montáž). Flexibilní potrubí pro připojení lze dodat jako příslušenství. Řídicí deska SIRe Umístění řídicí desky SIRe ve cloně 106

6 Příslušenství Horizontální montáž PA34WB PA34CB PA34WS PA34TR PA34VD PA3JK PA34WB, stěnové konzole Konzole pro horizontální montáž na stěnu. PA34CB, stropní konzole Stropní konzole pro uchycení clony do stropu pomocí lanek (nejsou součástí dodávky clony) nebo závitových tyčí (nejsou součástí dodávky clony). Při použití závitových tyčí je možné také použít tlumiče vibrací (PA34VD). PA34WS, sada pro zavěšení pomocí lanek Kovová lanka se zámkem pro stropní montáž clon. Délka 3 m. Používají se společně se stropními konzolemi (PA34CB). PA34TR, závitové tyče Závitové tyče pro stropní montáž clon. Délka 1 m. Používají se společně se stropními konzolami (PA34CB). Lze je doplnit tlumiči (PA34VD) pro potlačení, respektive vyloučení vibrací. PA34VD, tlumiče vibrací Potlačují vibrace při stropní montáži pomocí závitových tyčí. PA3JK, spojovací sada Používá se při horizontální montáži pro spojení několika clon v jeden kompaktní celek. Skládá se z konzole a montážních dílů. Popis Počet v balení Délka PA34WB15 Stěnová konzole pro PA3510/ ks 400 mm PA34WB20 Stěnová konzole pro PA ks 400 mm PA34WB30 Stěnová konzole pro PA ks 400 mm PA34CB15 Stropní konzole pro PA3510/ ks PA34CB20 Stropní konzole pro PA ks PA34CB30 Stropní konzole pro PA ks PA34WS15 Sada pro zavěšení pomocí lanek pro PA3510/ ks 3 m PA34WS20 Sada pro zavěšení pomocí lanek pro PA ks 3 m PA34WS30 Sada pro zavěšení pomocí lanek pro PA ks 3 m PA34TR15 Závitové tyče pro PA3510/ ks 1 m PA34TR20 Závitové tyče pro PA ks 1 m PA34TR30 Závitové tyče pro PA ks 1 m PA34VD15 Tlumiče vibrací pro PA3510/ ks PA34VD20 Tlumiče vibrací pro PA ks PA34VD30 Tlumiče vibrací pro PA ks PA3JK Spojovací sada 107

7 Příslušenství Horizontální montáž PA3DW PA3DC PA3DW, Interiérová sada pro stěnovou montáž Interiérová sada pro horizontální montáž zajistí v prostorách, kde design hraje velmi důležitou roli, úplné zakrytí připojovacích kabelů, potrubních rozvodů a kotevního materiálu. Používá se kombinaci se stěnovými konzolami PA34WB. PA3DC, Interiérová sada pro stropní montáž Interiérová sada pro stropní montáž zajistí v prostorách, kde design hraje velmi důležitou roli, úplné zakrytí připojovacích kabelů, potrubních rozvodů a kotevního materiálu. Sada může být kombinována s jakýmkoli typem stropní montáže (závitové tyče, ocelová lanka, apod.). Výšku každé sady lze zvětšit použitím prodlužovacího nástavce. Pro clony dlouhé 1 m a 1,5 m jsou vždy třeba 2 kusy, clony s délkou 2 m potřebují 3 kusy a clony s délkou 2,5 m potřebují 4 kusy této sady. Popis VxŠxD PA3DW10 Int. sada pro stěnovou montáž PA x382x1006 PA3DW15 Int. sada pro stěnovou montáž PA x382x1516 PA3DW20 Int. sada pro stěnovou montáž PA x382x2006 PA3DW25 Int. sada pro stěnovou montáž PA x382x2516 PA3DCS PA3DCM PA3DCL PA3DXT Popis Interiérová sada pro stropní montáž pro PA3500, malá, mm (1 ks) Interiérová sada pro stropní montáž pro PA3500, střední, mm (1 ks) Interiérová sada pro stropní montáž pro PA3500, velká, mm (1 ks) Interiérová sada pro stropní montáž pro PA3500, nástavec, 420 mm (1 ks) Skrytá montáž do podhledu PA3XT, výfukový kus Výfukový teleskopický díl pro skrytou montáž clony do podhledu. Popis PA3XT10 PA3XT15 PA3XT20 PA3XT25 Výfukový kus pro PA3510, mm Výfukový kus pro PA3515, mm Výfukový kus pro PA3520, mm Výfukový kus pro PA3525, mm PA3XT 108

8 Příslušenství Vertikální montáž PA3JK, spojovací sada Skládá se z podlahové konzole, montážních dílů a konzole pro uchycení clony v její horní části do stěny nebo stropu. Sada se používá jako spojovací díl při instalaci dvou clon na sebe. PA3VDW, Interiérová sada pro vertikální montáž Interiérová sada pro vertikální montáž zajistí v prostorách, kde design hraje velmi důležitou roli, úplné zakrytí připojovacích kabelů, potrubních rozvodů a kotevního materiálu. PA3JK AXP300, ochranné hrazení Ochranné hrazení se instaluje na podlahu a chrání clonu před nárazy např. od nákupních vozíků. Popis PA3JK PA3VDW15 PA3VDW20 PA3VDW25 AXP300 Spojovací sada PA3500 Interiérová sada pro vertikální montáž PA3515 Interiérová sada pro vertikální montáž PA3520 Interiérová sada pro vertikální montáž PA3525 Ochranné hrazení AXP300 PA3VDW Clony s vodním ohřevem PA34EF DTV200S FHD20 PA34EF, externí vstupní fi ltr Jemný externí fi ltr, který chrání clonu před prachem a nečistotami. Filtr se pomocí všitých magnetických pásků přikládá na sací mřížku clony z vnější strany a usnadňuje tak údržbu. Clonu není třeba otevírat. DTV200, snímač tlakové diference astavitelná tlaková diference (20-300Pa) pro měření aktuální tlakové ztráty na fi ltru. utné pouze při aktivaci fi ltr alarmu založeném na snímání tlaku. FHD20, fl exibilní hadice Flexibilní hadice slouží k jednoduchému praktickému připojení vodního výměníku. PA34EF10 PA34EF15 PA34EF20 PA34EF25 DTV200S FHD20 Popis Externí vstupní fi ltr pro PA3510/4210 Externí vstupní fi ltr pro PA3515/4215 Externí vstupní fi ltr pro PA3520/4220 Externí vstupní fi ltr pro PA3525/4225 Snímač tlakové diference Flexibilní hadice, D20 (vnitřní závit), 90, 1 pár 109

9 Regulace Basic Competent Advanced Manuální provoz Manuální regulace otáček a teploty Automatický provoz Automatická regulace otáček v závislosti na teplotě Flexibilní provoz Upravuje chod clony dle frekvence otevírání/zavírání dveří Trvale otevřené dveře Kalendář Reguluje chod clony v režimu stále otevřených dveří Upravuje chod clony dle časového programu Alarm filtru Clony PA jsou již z výroby vybaveny základní řídicí deskou SIRe. SIRe je inteligentní nízkonapěťový regulační systém, který se může přizpůsobit každému unikátnímu použití i prostředí. Existují 3 různé regulační úrovně: Basic, Competent a Advanced. Více informací naleznete v kapitole Regulace. Regulace I Indikace výměny filtru Základní BMS řízení BMS ovládá zapnutí/vypnutí clony, otáčky ventilátorů a snímá alarmová hlášení Ekonomický provoz Energeticky úsporný provozní režim SIReB SIReAC SIReAA Komfortní provoz Provozní režim s důrazem tepelnou pohodu prostředí Proaktivní regulace Reguluje chod clony na základě venkovní teploty Popis Plné BMS řízení Limitace teploty vratné Úplné řízení clony z nadřazeného systému Regulační systém SIRe Basic Fuknce pro maximální využítí dodávaného tepla Regulační systém SIRe Competent Regulační systém SIRe Advanced SIRe Basic a Competent SIRe Advanced VOS VOSP VOT VMO VMOP VMT Sady ventilů VOS(P), VOT, VMO(P) nebo VMT se používají pro regulaci průtoku topné. Více informací naleznete v kapitole Regulace. Popis Popis VOS15LF VOS15F VOS20 VOS25 VOSP15LF VOSP15F VOSP20 VOSP25 VOT15 VOT20 VOT25 Sada ventilů on/off, nízký průtok, D15 Sada ventilů on/off, D15 Sada ventilů on/off, D20 Sada ventilů on/off, D25 Tlakově nezávislá sada ventilů, nízký průtok, D15 Tlakově nezávislá sada ventilů, D15 Tlakově nezávislá sada ventilů, D20 Tlakově nezávislá sada ventilů, D25 Třícestný ventil a servopohon on/off, D15 Třícestný ventil a servopohon on/off, D20 Třícestný ventil a servopohon on/off, D25 VMO15LF Modulovaná sada ventilů, nízký průtok, D15, 0-10V VMO15F Modulovaná sada ventilů, D15, 0-10V VMO20 Modulovaná sada ventilů, D20, 0-10V VMO25 Modulovaná sada ventilů, D25, 0-10V VMOP15LF Tlakově nezávislá modulovaná sada ventilů, nízký průtok, D15, 0-10V VMOP15F Tlakově nezávislá modulovaná sada ventilů, D15, 0-10V VMOP20 Tlakově nezávislá modulovaná sada ventilů, D20, 0-10V VMOP25 Tlakově nezávislá modulovaná sada ventilů, D25, 0-10V VMT15 Třícestný ventil a modulovaný servopohon, D15, 0-10V VMT20 Třícestný ventil a modulovaný servopohon, D20, 0-10V VMT25 Třícestný ventil a modulovaný servopohon, D25, 0-10V 110

10 Tabulka výkonů pro různé parametry PA3500 WH Vstupní teplota : 110 teplota : +35 * 1 Vstupní/výstupní teplota : 110/80 Otáčky teplota * 2 PA3510WH max ,4 51,1 0,04 1,6 15,3 43,0 0,13 10,1 min 860 5,0 39,8 0,02 0,3 9,7 51,0 0,08 4,4 PA3515WH max ,0 50,4 0,06 0,8 23,0 44,0 0,19 5,6 min ,2 41,2 0,03 0,2 14,4 52,2 0,12 2,4 PA3520WH max ,5 45,1 0,07 1,2 30,2 45,7 0,25 11,2 min ,8 36,4 0,03 0,3 18,8 54,2 0,15 4,8 PA3525WH max ,6 48,6 0,11 1,0 41,2 44,2 0,34 8,0 min ,7 39,2 0,04 0,2 25,8 52,6 0,21 3,4 Vstupní teplota : 90 teplota : +35 * 1 Vstupní/výstupní teplota : 90/70 Otáčky teplota * 2 PA3510WH max ,4 57,5 0,08 4,6 12,4 38,3 0,15 14,9 min 860 5,0 43,7 0,03 0,7 7,8 44,8 0,10 6,5 PA3515WH max ,0 55,7 0,11 2,1 18,7 39,2 0,23 8,3 min ,2 44,2 0,04 0,4 11,7 45,8 0,14 3,6 PA3520WH max ,5 51,0 0,12 3,0 24,5 40,5 0,30 16,4 min ,8 39,8 0,04 0,5 15,2 47,3 0,19 7,0 PA3525WH max ,6 54,5 0,18 2,8 33,4 39,4 0,41 11,8 min ,7 42,4 0,07 0,5 21,0 46,0 0,26 5,0 Vstupní teplota : 80 teplota : +35 * 1 Vstupní/výstupní teplota : 80/60 Otáčky teplota * 2 PA3510WH max ,4 61,2 0,14 12,4 10,2 34,7 0,12 10,7 min 860 5,0 46,3 0,04 1,2 6,4 40,0 0,08 4,7 PA3515WH max ,0 58,8 0,17 5,1 15,3 35,3 0,19 5,9 min ,2 46,0 0,05 0,6 9,6 40,8 0,12 2,5 PA3520WH max ,5 54,7 0,18 6,7 20,1 36,5 0,25 11,8 min ,8 42,1 0,06 0,9 12,6 42,4 0,15 5,0 PA3525WH max ,6 58,0 0,29 6,7 27,4 35,6 0,34 8,4 min ,7 44,7 0,09 0,8 17,2 41,0 0,21 3,6 * 1 ) Doporučená výstupní teplota pro dostatečný komfort a optimalizovaný výkon. * 2 ) ominální výkon pro danou vstupní a výstupní teplotu. Vstupní teplota : 82 teplota :: +35 * 1 Hodnoty pro jiné parametry naleznete na v menu "Product selection guide". Vstupní/výstupní teplota : 82/71 Otáčky teplota * 2 PA3510WH max ,4 60,4 0,12 9,6 12,1 37,7 0,27 42,1 min 860 5,0 45,7 0,03 1,1 7,6 44,0 0,17 18,1 PA3515WH max ,0 58,2 0,15 4,2 18,2 38,6 0,41 23,8 min ,2 45,6 0,05 0,5 11,4 45,0 0,25 10,1 PA3520WH max ,5 53,9 0,16 5,5 23,7 39,8 0,53 46,5 min ,8 41,6 0,05 0,8 14,7 46,3 0,33 19,5 PA3525WH max ,6 57,3 0,26 5,4 32,4 38,8 0,72 33,6 min ,7 44,2 0,08 0,7 20,3 45,2 0,45 14,2 111

11 Tabulka výkonů pro různé parametry PA3500 WL Vstupní teplota : 80 teplota : +35 * 1 Vstupní/výstupní teplota : 80/60 Otáčky teplota * 2 ] PA3510WL max ,4 31,5 0,05 1,2 20,3 51,2 0,25 19,0 min 860 5,0 29,2 0,02 0,3 12,1 59,2 0,15 7,4 PA3515WL max ,0 28,8 0,07 1,5 31,0 53,2 0,38 28,5 min ,2 26,6 0,03 0,4 18,1 61,1 0,22 10,8 PA3520WL max ,5 28,8 0,09 0,9 39,4 54,2 0,48 18,6 min ,0 28,2 0,04 0,3 22,9 62,0 0,28 6,9 PA3525WL max ,6 27,7 0,12 2,1 55,4 53,5 0,68 40,9 min ,7 24,9 0,06 0,5 32,4 61,4 0,40 15,4 Vstupní teplota : 70 teplota : +35 * 1 Vstupní/výstupní teplota : 70/50 Otáčky teplota * 2 PA3510WL max ,4 33,5 0,07 2,1 16,0 44,2 0,19 12,7 min 860 5,0 29,8 0,03 0,5 9,6 50,7 0,12 5,0 PA3515WL max ,0 30,9 0,09 2,5 24,6 45,9 0,30 19,2 min ,2 27,4 0,04 0,6 14,5 52,4 0,18 7,4 PA3520WL max ,5 30,6 0,11 1,5 31,2 46,7 0,38 12,5 min ,8 28,4 0,05 0,4 18,2 53,1 0,22 4,8 PA3525WL max ,5 29,8 0,16 3,3 44,1 46,2 0,54 27,6 min ,7 26,0 0,07 0,8 26,0 52,7 0,32 10,6 Vstupní teplota : 60 teplota : +35 * 1 Vstupní/výstupní teplota : 60/40 Otáčky teplota * 2 PA3510WL max ,4 36,0 0,11 4,5 11,7 37,1 0,14 7,4 min 860 5,0 31,0 0,04 0,9 7,0 42,0 0,08 3,0 PA3515WL max ,0 33,7 0,14 5,0 18,1 38,5 0,22 11,3 min ,2 28,9 0,06 1,0 10,7 43,5 0,13 4,5 PA3520WL max ,5 33,1 0,17 3,0 22,8 39,1 0,28 7,4 min ,8 29,2 0,07 0,7 13,5 43,9 0,16 2,9 PA3525WL max ,6 32,9 0,24 6,7 32,6 38,9 0,39 16,5 min ,7 27,8 0,09 1,4 19,3 43,9 0,23 6,5 * 1 ) Doporučená výstupní teplota pro dostatečný komfort a optimalizovaný výkon. * 2 ) ominální výkon pro danou vstupní a výstupní teplotu. Hodnoty pro jiné parametry naleznete na v menu "Product selection guide". 112 Vstupní teplota : 55 teplota : +35 * 1 Vstupní/výstupní teplota : 55/35 Otáčky teplota * 2 PA3510WL max ,4 37,9 0,15 8,1 9,4 33,4 0,11 5,2 min 860 5,0 31,9 0,05 1,3 5,7 37,4 0,07 2,1 PA3515WL max ,0 35,5 0,19 8,6 14,7 34,7 0,18 8,0 min ,1 29,9 0,07 1,5 8,7 38,9 0,10 3,1 PA3520WL max ,5 34,8 0,22 5,0 18,6 35,1 0,23 5,2 min ,9 30,1 0,09 1,0 11,1 39,1 0,13 2,1 PA3525WL max ,6 34,9 0,32 11,6 26,7 35,1 0,32 11,7 min ,7 29,0 0,12 2,0 15,9 39,3 0,19 4,7

12 Tabulka výkonů pro různé parametry PA3500 WLL Vstupní teplota : 55 teplota : +32 Vstupní/výstupní teplota : 55/35 Otáčky teplota * PA3510WLL max ,1 28,3 0,07 1,5 11,2 37,4 0,14 4,3 min 830 3,9 27,9 0,04 0,4 6,5 41,1 0,08 1,7 PA3515WLL max ,9 29,4 0,11 0,7 16,3 37,2 0,20 1,9 min ,7 30,7 0,06 0,2 9,2 40,5 0,11 0,7 PA3520WLL max ,5 26,7 0,12 1,1 21,9 39,2 0,26 4,0 min ,9 27,6 0,11 0,4 12,3 42,8 0,15 1,5 PA3525WLL max ,8 27,5 0,18 1,1 30,3 38,3 0,37 3,6 min ,0 28,1 0,10 0,4 17,1 42,0 0,21 1,3 Vstupní teplota : 50 teplota : +32 Vstupní/výstupní teplota : 50/30 Otáčky teplota * PA3510WLL max ,1 29,2 0,09 2,3 8,4 32,6 0,10 2,7 min 830 3,9 27,7 0,04 0,6 4,8 35,2 0,06 1,0 PA3515WLL max ,9 30,0 0,14 1,1 11,9 32,0 0,14 1,1 min ,7 29,9 0,07 0,3 6,0 32,6 0,07 0,3 PA3520WLL max ,5 27,6 0,16 1,6 16,7 34,2 0,20 2,6 min ,9 27,0 0,07 0,4 9,3 36,8 0,10 0,9 PA3525WLL max ,8 28,4 0,23 1,7 23,0 33,4 0,28 2,3 min ,0 27,4 0,11 0,4 12,9 36,0 0,16 0,8 Vstupní teplota :45 teplota : +32 Vstupní/výstupní teplota : 45/35 Otáčky teplota * PA3510WLL max ,1 30,6 0,14 4,4 9,7 34,8 0,23 11,6 min 830 3,9 28,0 0,06 1,0 5,6 37,8 0,13 4,4 PA3515WLL max ,9 30,8 0,20 2,1 14,4 34,9 0,35 5,4 min ,7 29,3 0,09 0,5 8,1 37,8 0,19 1,9 PA3520WLL max ,5 28,8 0,22 2,9 18,7 36,0 0,45 10,6 min ,9 27,0 0,09 0,7 10,4 38,9 0,25 3,7 PA3525WLL max ,8 29,7 0,33 3,1 26,0 35,4 0,63 9,7 min ,0 27,5 0,14 0,7 14,6 38,4 0,35 3,4 Vstupní teplota : 40 teplota : +32 Vstupní/výstupní teplota : 40/30 Otáčky teplota * PA3510WLL max ,1 32,6 0,26 14,5 7,2 30,5 0,17 7,0 min 830 3,9 29,0 0,09 2,1 4,2 32,8 0,10 2,7 PA3515WLL max ,9 32,4 0,38 6,3 10,5 30,4 0,25 3,2 min ,7 29,5 0,13 1,0 5,9 32,5 0,14 1,2 PA3520WLL max ,5 30,8 0,38 8,0 14,0 31,5 0,34 6,5 min ,9 27,4 0,05 0,2 7,8 33,8 0,19 2,3 PA3525WLL max ,8 31,6 0,60 9,2 19,4 31,0 0,47 5,9 min ,0 28,4 0,21 1,4 10,9 33,3 0,26 2,1 * ) ominální výkon pro danou vstupní a výstupní teplotu. Hodnoty pro jiné parametry naleznete na v menu "Product selection guide". 113

13 Schémata zapojení Interní schéma zapojení Clony bez ohřevu PA3525A PA3520A PA3515A PA3510A White White SIReB1 C2 C1 ROOM Internal Motor sensor protection 230V 200V 170V 145V 120V 100V Transformer Yellow Orange Red Brown Black Green Blue 230V 200V 170V 145V 120V 100V Transformer Blue Black Actuator Supply Clony s elektrickým ohřevem PA3525E PA3520E PA3515E PA3510E PA3510E/3515E PA3520E/3525E White White SIReB1 C2 C1 ROOM Internal Motor sensor protection 230V 200V 170V 145V 120V 100V Transformer Yellow Orange Red Brown Black Green Blue 230V 200V 170V 145V 120V 100V Transformer Blue Black Actuator Black Grey Blue 400V3~ 400V3~ 114
