ACO ShowerDrain Technické informace

Transkript

1 ACO ShowerDrain Technické informace

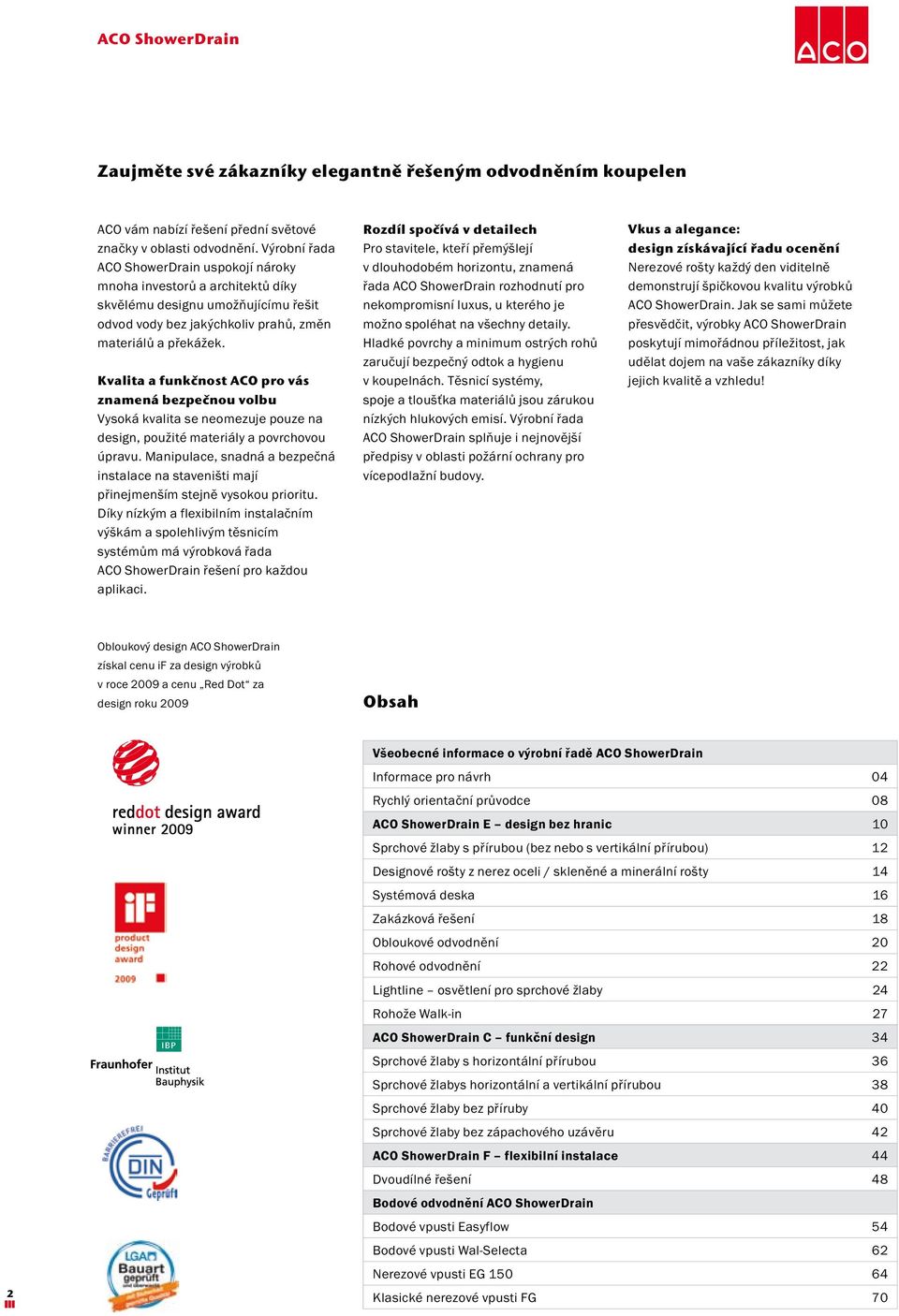

2 ACO ShowerDrain Zaujměte své zákazníky elegantně řešeným odvodněním koupelen ACO vám nabízí řešení přední světové značky v oblasti odvodnění. Výrobní řada ACO ShowerDrain uspokojí nároky mnoha investorů a architektů díky skvělému designu umožňujícímu řešit odvod vody bez jakýchkoliv prahů, změn materiálů a překážek. Kvalita a funkčnost ACO pro vás znamená bezpečnou volbu Vysoká kvalita se neomezuje pouze na design, použité materiály a povrchovou úpravu. Manipulace, snadná a bezpečná instalace na staveništi mají přinejmenším stejně vysokou prioritu. Díky nízkým a flexibilním instalačním výškám a spolehlivým těsnicím systémům má výrobková řada ACO ShowerDrain řešení pro každou aplikaci. Rozdíl spočívá v detailech Pro stavitele, kteří přemýšlejí v dlouhodobém horizontu, znamená řada ACO ShowerDrain rozhodnutí pro nekompromisní luxus, u kterého je možno spoléhat na všechny detaily. Hladké povrchy a minimum ostrých rohů zaručují bezpečný odtok a hygienu v koupelnách. Těsnicí systémy, spoje a tloušťka materiálů jsou zárukou nízkých hlukových emisí. Výrobní řada ACO ShowerDrain splňuje i nejnovější předpisy v oblasti požární ochrany pro vícepodlažní budovy. Vkus a alegance: design získávající řadu ocenění Nerezové rošty každý den viditelně demonstrují špičkovou kvalitu výrobků ACO ShowerDrain. Jak se sami můžete přesvědčit, výrobky ACO ShowerDrain poskytují mimořádnou příležitost, jak udělat dojem na vaše zákazníky díky jejich kvalitě a vzhledu! Obloukový design ACO ShowerDrain získal cenu if za design výrobků v roce 2009 a cenu Red Dot za design roku 2009 Obsah 2 Všeobecné informace o výrobní řadě ACO ShowerDrain Informace pro návrh 04 Rychlý orientační průvodce 08 ACO ShowerDrain E design bez hranic 10 Sprchové žlaby s přírubou (bez nebo s vertikální přírubou) 12 Designové rošty z nerez oceli / skleněné a minerální rošty 14 Systémová deska 16 Zakázková řešení 18 Obloukové odvodnění 20 Rohové odvodnění 22 Lightline osvětlení pro sprchové žlaby 24 Rohože Walk-in 27 ACO ShowerDrain C funkční design 34 Sprchové žlaby s horizontální přírubou 36 Sprchové žlabys horizontální a vertikální přírubou 38 Sprchové žlaby bez příruby 40 Sprchové žlaby bez zápachového uzávěru 42 ACO ShowerDrain F flexibilní instalace 44 Dvoudílné řešení 48 Bodové odvodnění ACO ShowerDrain Bodové vpusti Easyflow 54 Bodové vpusti Wal-Selecta 62 Nerezové vpusti EG Klasické nerezové vpusti FG 70

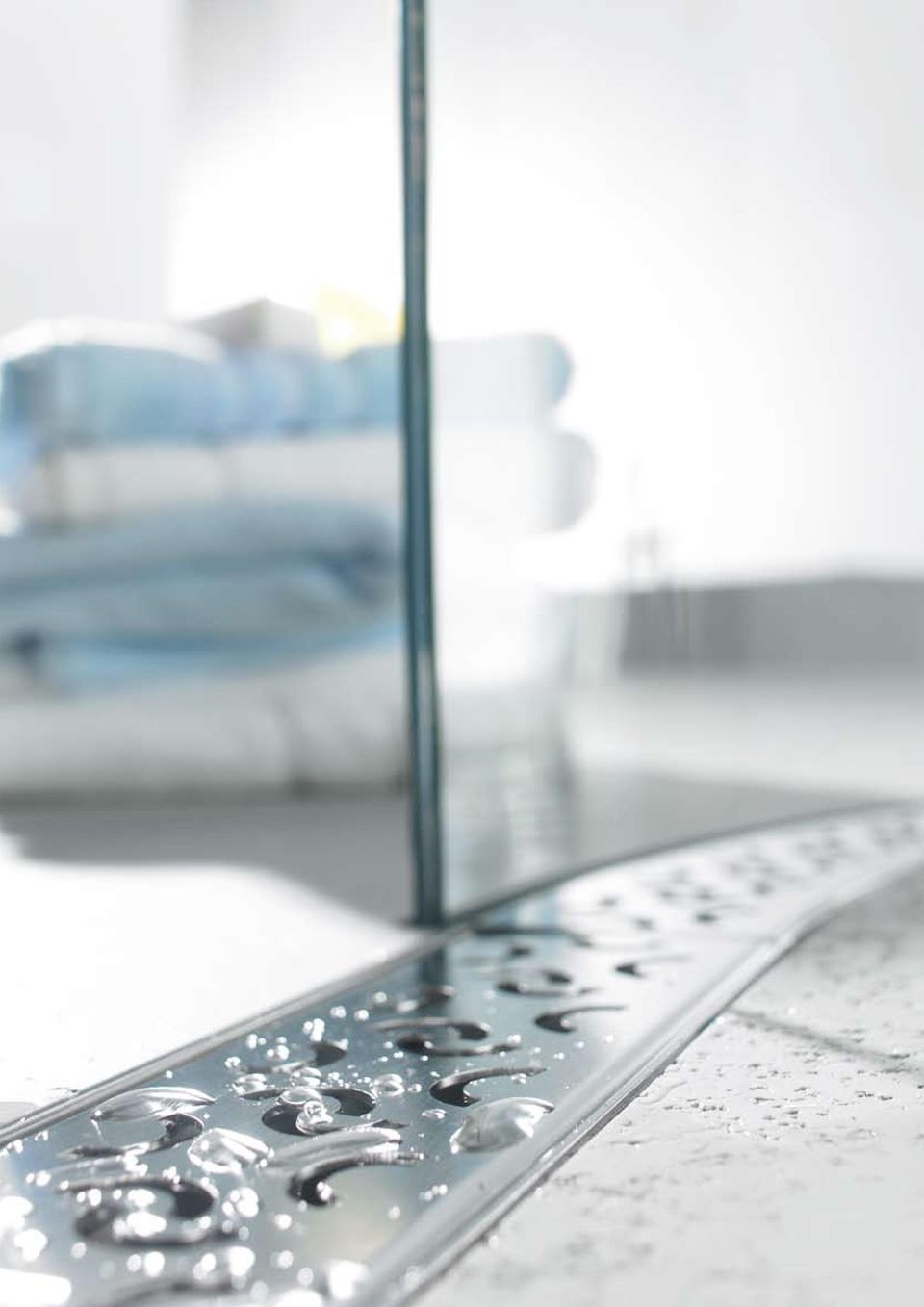

3 3

4 ACO ShowerDrain ACO ShowerDrain informace pro návrh Jedním z nejdůležitějších rozhodnutí při realizaci bezbariérových sprchových prostor je rozhodnutí, jakým způsobem navrhnout odvodnění. To je důležité nejen z estetického hlediska, ale též z technických důvodů, neboť řešení musí odpovídat uspořádání koupelny s případnými spády podlah a dále musí být v souladu s použitým materiálem dlažby. Výrobková řada ACO ShowerDrain nabízí dvě řešení. Jak tradiční bodové odvodnění (vpusti), u kterého je třeba zajistit spád ze všech stran, tak liniové odvodnění (sprchové žlaby), kde spád stačí tvořit pouze v jednom směru. Zejména u luxusních dlaždic a mramorových materiálů o velkých formátů jsou sprchové systémy ACO ShowerDrain naprosto optimálním řešením. Instalace Liniové odvodnění Bodové odvodnění Instalace před stěnou Instalace u vchodu Instalace uprostřed nejjednodušší řešení spádu v jednom směru sklon směrem z koupelny bez rizika přetečení vody doporučuje se použití svislé stěnové příruby (viz hydroizolace na straně 5) spád v jednom směru, směrem do koupelny přetékající voda/pěna se může dostat do koupelny doporučuje se spád podlahy koupelny směrem ke sprchovému prostoru délka žlabu by měla přesně odpovídat mezistěnovému prostoru je možno umístit proti sprchovým dveřím / pod tyto dveře je zapotřebí vytvořit spád ve 4 směrech komplikované řezání dlaždic Walk-in: instalace před stěnou Walk-in: instalace se dvěma žlaby Walk-in: instalace uprostřed spád v jednom směru spád je pouze ve sprchovém prostoru nebo je možno vytvořit spád u celé koupelnové podlahy doporučuje se použití svislé stěnové příruby (viz hydroizolace na straně 5) dvousměrný spád podlahy sprchy přetékající voda/pěna se může dostat do koupelny doporučuje se spád podlahy koupelny směrem ke sprchovému prostoru délka žlabu by měla přesně odpovídat šířce sprchového prostoru je zapotřebí mít spád ve 4 směrech komplikované řezání dlaždic 4

5 ACO ShowerDrain Liniové odvodnění Bodové odvodnění Walk-in: instalace před stěnou Walk-in: instalace u vchodu Walk-in: instalace uprostřed nejjednodušší řešení spádu v jednom směru spád pryč z koupelny žádné riziko přetékající vody doporučuje se použití svislé stěnové příruby (viz hydroizolace na straně 5) spád v jednom směru, směrem ke vstupu přetékající voda/pěna se může dostat ke vstupu doporučuje se spád podlahy koupelny směrem ke sprchovému prostoru délka žlabu by měla přesně odpovídat šířce otvoru je zapotřebí mít spád ve čtyřech směrech komplikované řezání dlaždic Požadavky na průtok při odvodnění sprchy Výběr sprchového odvodnění obecně závisí na hodnotách připojených sprchových armaturních prvků. Typickou průměrnou hodnotou pro tento účel je 0,15 l/s a 70 % sprchových hlavic má maximální výkon menší než 0,3 l/s. To znamená, že sprchové odvodnění s tímto parametrem průtoku je možno kombinovat s většinou sprchových hlavic, které jsou k dispozici na trhu. Narozdíl od průměrné hodnoty má standardní žlab ACO ShowerDrain minimální průtok 0,4 l/s a z tohoto důvodu může být použit pro odvod vody ze sprchových hlavic s ještě vyšší kapacitou. Norma EN definuje minimální průtok pro sprchové žlaby. Hodnota pro podlahové odtoky u DN 50 je 0,8 l/s. Tento parametr musí být dosažen při akumulaci 20 mm nad mřížkou (viz níže uvedený obrázek). Akumulační hladiny 20 mm mohou být obvykle snadno dosaženy u vpustí, neboť podlaha tvoří sklon ze čtyř stran směrem k odvodnění. V tomto přehledu najdete tři průtoky pro každý výrobek, z nichž jedna je podle normy EN 1253 a zbývající dvě jsou doporučované praktické průtoky v závislosti na aplikaci. Průtoky pro sprchové žlaby u vstupu jsou nižší, neboť není možno dovolit žádné přetékání vody. průtok Q l/s EN 1253 stěna typ instalace vstup 20 mm 5 Průtoková zkouška podle EN Instalace proti stěně (s akumulací 5 mm) Instalace u vstupu (bez přetékání) Nedoporučuje se Doporučuje se Doporučuje se 5

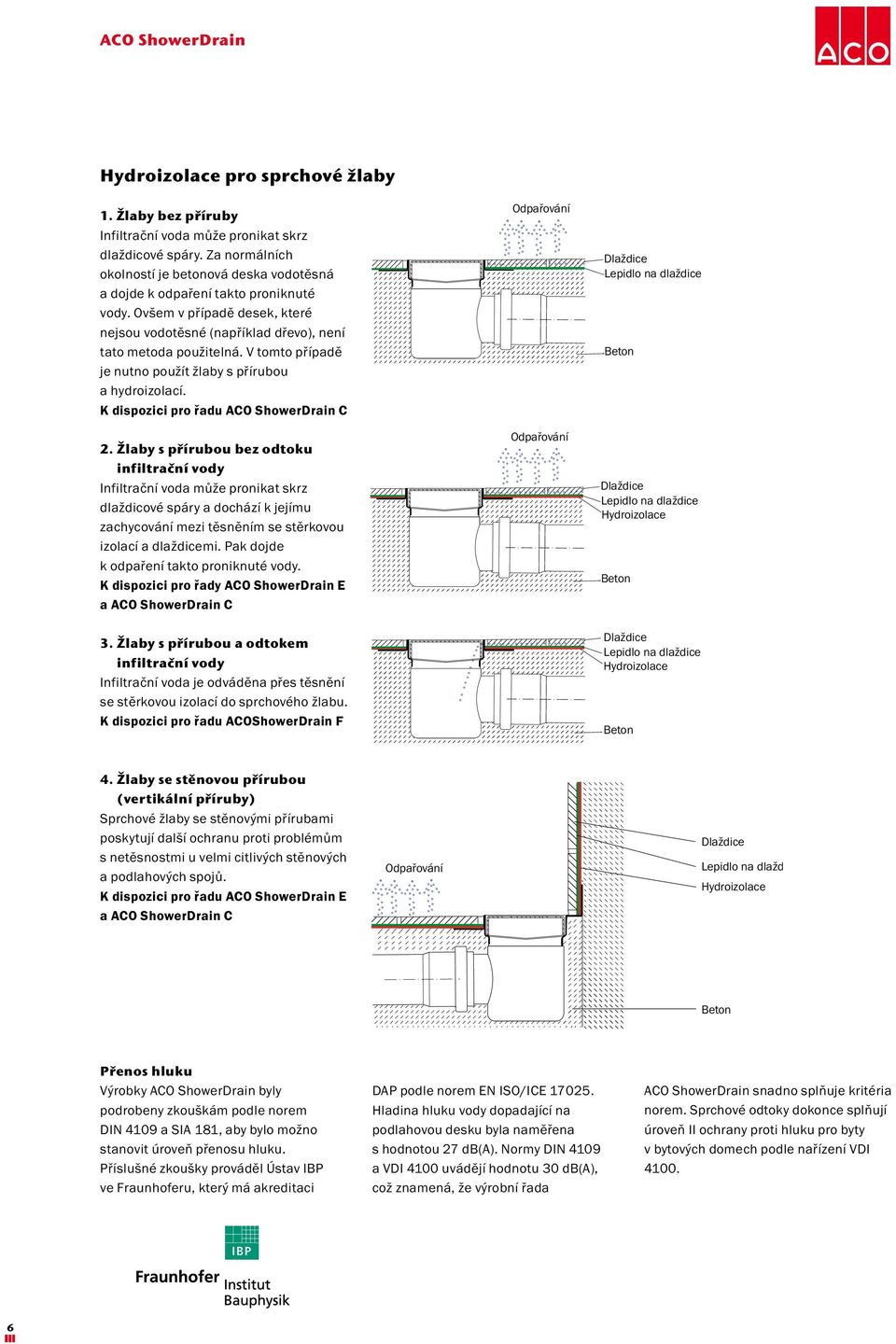

6 ACO ShowerDrain Hydroizolace pro sprchové žlaby 1. Žlaby bez příruby Infiltrační voda může pronikat skrz dlaždicové spáry. Za normálních okolností je betonová deska vodotěsná a dojde k odpaření takto proniknuté vody. Ovšem v případě desek, které nejsou vodotěsné (například dřevo), není tato metoda použitelná. V tomto případě je nutno použít žlaby s přírubou a hydroizolací. K dispozici pro řadu ACO ShowerDrain C 2. Žlaby s přírubou bez odtoku infiltrační vody Infiltrační voda může pronikat skrz dlaždicové spáry a dochází k jejímu zachycování mezi těsněním se stěrkovou izolací a dlaždicemi. Pak dojde k odpaření takto proniknuté vody. K dispozici pro řady ACO ShowerDrain E a ACO ShowerDrain C 3. Žlaby s přírubou a odtokem infiltrační vody Infiltrační voda je odváděna přes těsnění se stěrkovou izolací do sprchového žlabu. K dispozici pro řadu ACOShowerDrain F Odpařování Odpařování Dlaždice Lepidlo na dlaždice Beton Dlaždice Lepidlo na dlaždice Hydroizolace Beton Dlaždice Lepidlo na dlaždice Hydroizolace Beton 4. Žlaby se stěnovou přírubou (vertikální příruby) Sprchové žlaby se stěnovými přírubami poskytují další ochranu proti problémům s netěsnostmi u velmi citlivých stěnových a podlahových spojů. K dispozici pro řadu ACO ShowerDrain E a ACO ShowerDrain C Odpařování Dlaždice Lepidlo na dlaždice Hydroizolace Beton Přenos hluku Výrobky ACO ShowerDrain byly podrobeny zkouškám podle norem DIN 4109 a SIA 181, aby bylo možno stanovit úroveň přenosu hluku. Příslušné zkoušky prováděl Ústav IBP ve Fraunhoferu, který má akreditaci DAP podle norem EN ISO/ICE Hladina hluku vody dopadající na podlahovou desku byla naměřena s hodnotou 27 db(a). Normy DIN 4109 a VDI 4100 uvádějí hodnotu 30 db(a), což znamená, že výrobní řada ACO ShowerDrain snadno splňuje kritéria norem. Sprchové odtoky dokonce splňují úroveň II ochrany proti hluku pro byty v bytových domech podle nařízení VDI

7 ACO ShowerDrain 7

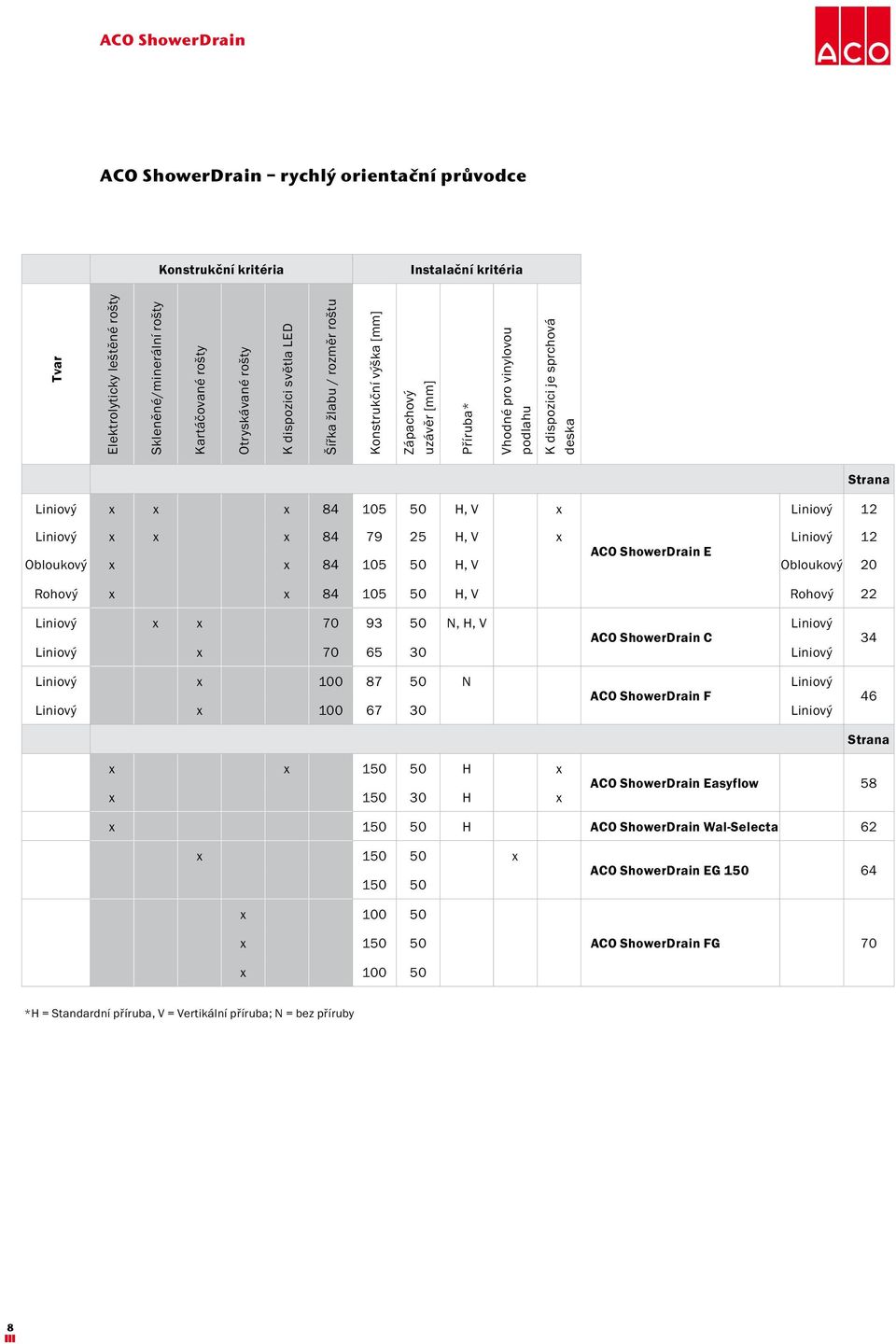

8 ACO ShowerDrain ACO ShowerDrain rychlý orientační průvodce Konstrukční kritéria Instalační kritéria Tvar Elektrolyticky leštěné rošty Skleněné/minerální rošty Kartáčované rošty Otryskávané rošty K dispozici světla LED Šířka žlabu / rozměr roštu Konstrukční výška [mm] Zápachový uzávěr [mm] Příruba* Vhodné pro vinylovou podlahu K dispozici je sprchová deska Strana Liniový x x x H, V x Liniový 12 Liniový x x x H, V x Liniový 12 ACO ShowerDrain E Obloukový x x H, V Obloukový 20 Rohový x x H, V Rohový 22 Liniový x x N, H, V Liniový ACO ShowerDrain C Liniový x Liniový Liniový x N Liniový ACO ShowerDrain F Liniový x Liniový Strana x x H x x H x ACO ShowerDrain Easyflow 58 x H ACO ShowerDrain Wal-Selecta 62 x x ACO ShowerDrain EG x x ACO ShowerDrain FG 70 x *H = Standardní příruba, V = Vertikální příruba; N = bez příruby 8

9 ACO ShowerDrain 9

10 ACO ShowerDrain E ACO ShowerDrain E design bez hranic Program ACO ShowerDrain inspiruje ke kreativním návrhům koupelen. Prvky neomezují ideu, naopak umocňují realizaci smělých myšlenek bez hranic. Technicky propracované řešení odvodnění je přizpůsobené všem možnostem instalace. To je důvodem, proč exkluzivní řada nabízí čtyři rozdílné možnosti: klasické liniové odvodnění extravagantní obloukové odvodnění sofistikované rohové odvodnění rohože Walk-in Koncepce řady umožňuje kombinaci různých designů a splnění představ zákazníků na individuální řešení ve velkých a luxusních koupelnách. Je samozřejmé, že rošty mohou být v budoucnu zaměněny jiným vzorem podle potřeb nebo nálady. Značka kvality ACO je zárukou kontinuity, kompatibility a dostupnosti jednotlivých řad. Liniové odvodnění Sprchové žlaby ACO ShowerDrain E v liniovém provedení Strana 12 Obloukové odvodnění Sprchové žlaby ACO ShowerDrain E s rošty v rádiusu Strana 20 Rohové odvodnění Sprchové žlaby ACO ShowerDrain E v provedení pro rohové aplikace Strana 22 Osvětlení Lightline Sprchové žlaby ACO ShowerDrain E mohou být volitelně doplněny o designové podsvícení roštů pro liniové, obloukové i rohové odvodnění Strana 24 Rohože Walk-in Estetický rošt z vodě odolné impregnované tvrdé dřeviny s vaničkou z nerez oceli volitelně s odtokem nebo bez Strana 26

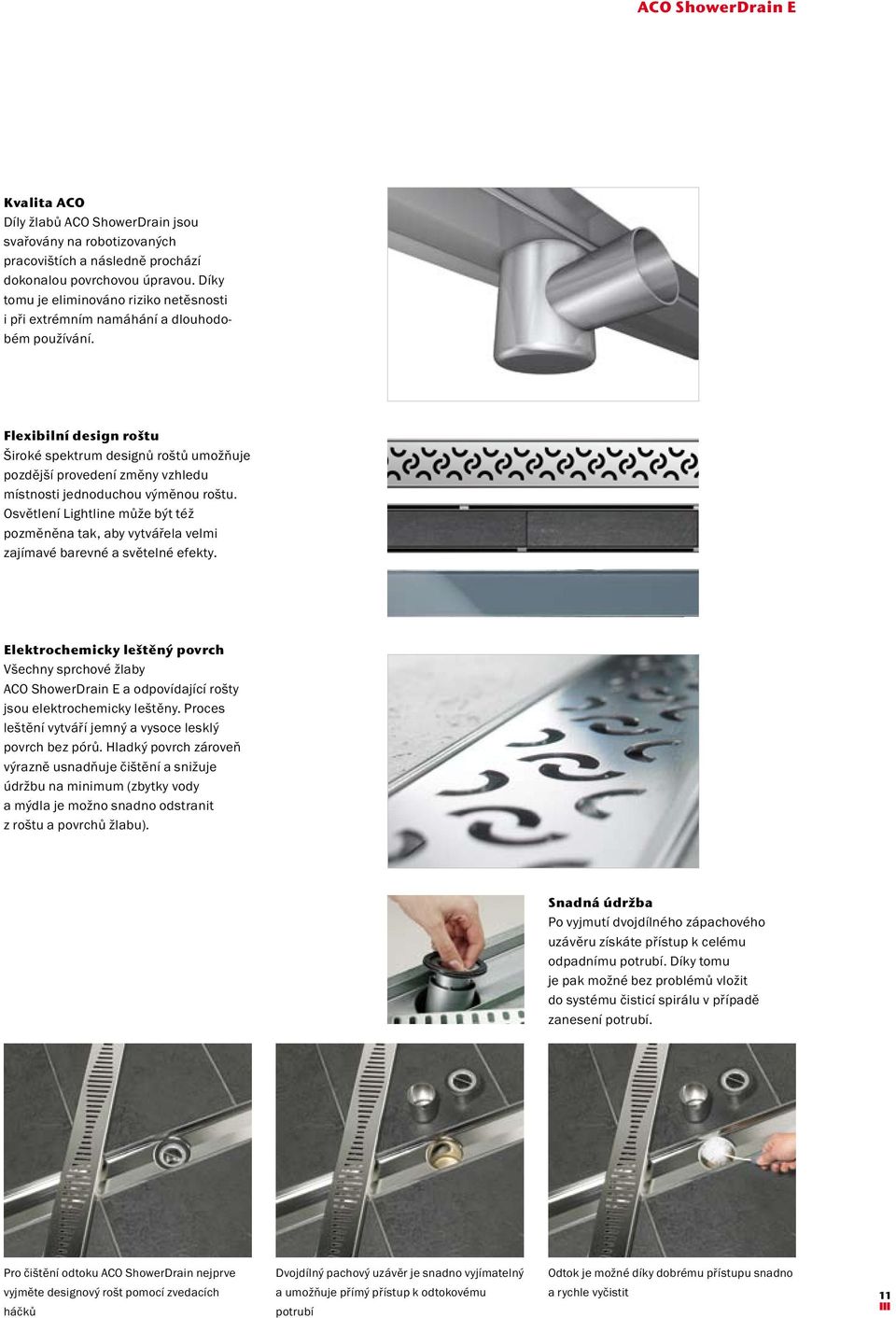

11 ACO ShowerDrain E Kvalita ACO Díly žlabů ACO ShowerDrain jsou svařovány na robotizovaných pracovištích a následně prochází dokonalou povrchovou úpravou. Díky tomu je eliminováno riziko netěsnosti i při extrémním namáhání a dlouhodobém používání. Flexibilní design roštu Široké spektrum designů roštů umožňuje pozdější provedení změny vzhledu místnosti jednoduchou výměnou roštu. Osvětlení Lightline může být též pozměněna tak, aby vytvářela velmi zajímavé barevné a světelné efekty. Elektrochemicky leštěný povrch Všechny sprchové žlaby ACO ShowerDrain E a odpovídající rošty jsou elektrochemicky leštěny. Proces leštění vytváří jemný a vysoce lesklý povrch bez pórů. Hladký povrch zároveň výrazně usnadňuje čištění a snižuje údržbu na minimum (zbytky vody a mýdla je možno snadno odstranit z roštu a povrchů žlabu). Snadná údržba Po vyjmutí dvojdílného zápachového uzávěru získáte přístup k celému odpadnímu potrubí. Díky tomu je pak možné bez problémů vložit do systému čisticí spirálu v případě zanesení potrubí. Pro čištění odtoku ACO ShowerDrain nejprve vyjměte designový rošt pomocí zvedacích háčků Dvojdílný pachový uzávěr je snadno vyjímatelný a umožňuje přímý přístup k odtokovému potrubí Odtok je možné díky dobrému přístupu snadno a rychle vyčistit 11

12 ACO ShowerDrain E Liniové řešení s přírubou pro stěrkové izolace F Popis výrobku sprchový žlab DN 50 pro sprchový prostor, vhodný pro všechny hrdlové potrubní systémy instalační výška: mm (pro sifon 50 mm) nebo mm (pro sifon 25 mm) žlab vyrobený plně z nerez oceli odzkoušeno podle norem DIN EN 1253: průtok 0,8 l/s, průtok u vstupu sprchy: 0,4 l/s, průtok proti stěně: 0,6 l/s šířka žlabu: 84 mm tělo žlabu s vnitřním spádem vyjímaitelný dvoudílný pachový uzávěr z plastu elektrolyticky leštěný povrch příruba pro stěrkovou izolaci, s kolmou stěnovou přírubou, 30 volitelně s vertikálním provedením příruby ACO ShowerDrain se stěnovou přírubou pro naprosto bezpečné utěsnění v případě L1 instalace u stěny F Výhody výrobku plně svařované těleso z nerez oceli, žádné riziko průsaků elektrochemicky leštěná tělesa a rošty pro skvělý vzhled a snadné čištění široké spektrum roštů, včetně nerez oceli, skleněných a minerálních materiálů vyrovnávací nohy pro snadnou instalaci příruby mohou být volitelně s vertikálním provedením pro bezpečnou izolaci v případě stěnové instalace k dispozici je osvětlovací systém (viz strana 24) F L1 H = 105 až 160 mm s výškou pachového uzávěru 50 mm H = 79 až 134 mm s výškou pachového uzávěru 25 mm Rozměrové výkresy uvádějí příklady vertikálních přírub na zadní a pravé straně F H H F F Instalační rozměry L1 (mm) Typ příruby F Horizontální 30 Vertikální 20 12

13 ACO ShowerDrain E Nabídka designových roštů na stranách 14 a 15 Příklad stěnové příruby na všech třech stranách Objednávková data žlaby se stěnovou přírubou (bez roštů) Délka L1 (mm) Objednací č. pachový uzávěr = 25 mm Objednací č. pachový uzávěr = 50 mm H Pozn.: Tučně vyznačená objednací čísla skladem žádná pravá levá levá a pravá L2 L1 zadní zadní a levá zadní a pravá zadní, L2 levá L1 a pravá L2 L Typ vertikální příruby B2 84 B L2 L1 L2 L1 L

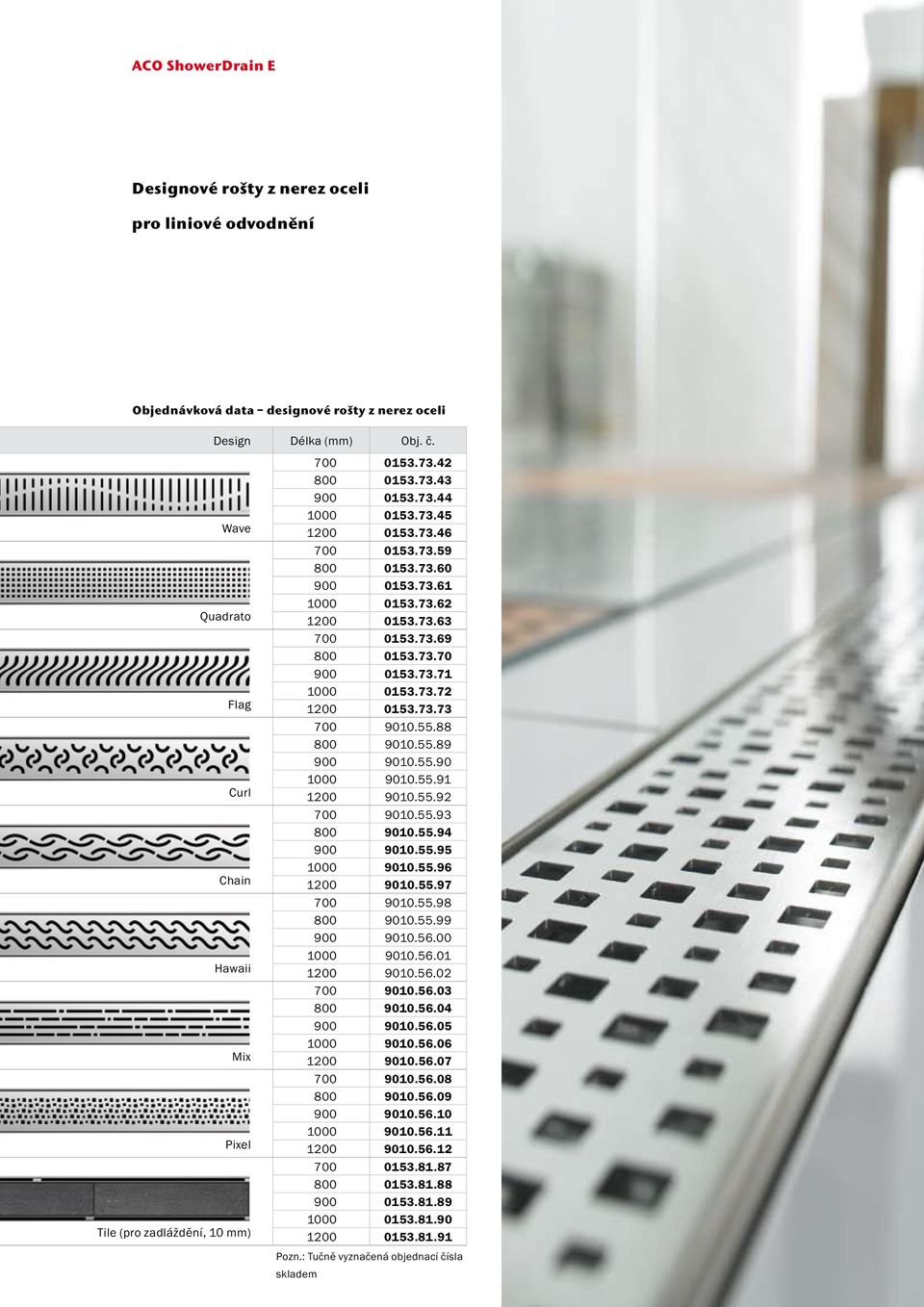

14 ACO ShowerDrain E Designové rošty z nerez oceli pro liniové odvodnění Objednávková data designové rošty z nerez oceli Design Délka (mm) Obj. č. Wave Quadrato Flag Curl Chain Hawaii Mix Pixel Tile (pro zadláždění, 10 mm) Pozn.: Tučně vyznačená objednací čísla skladem

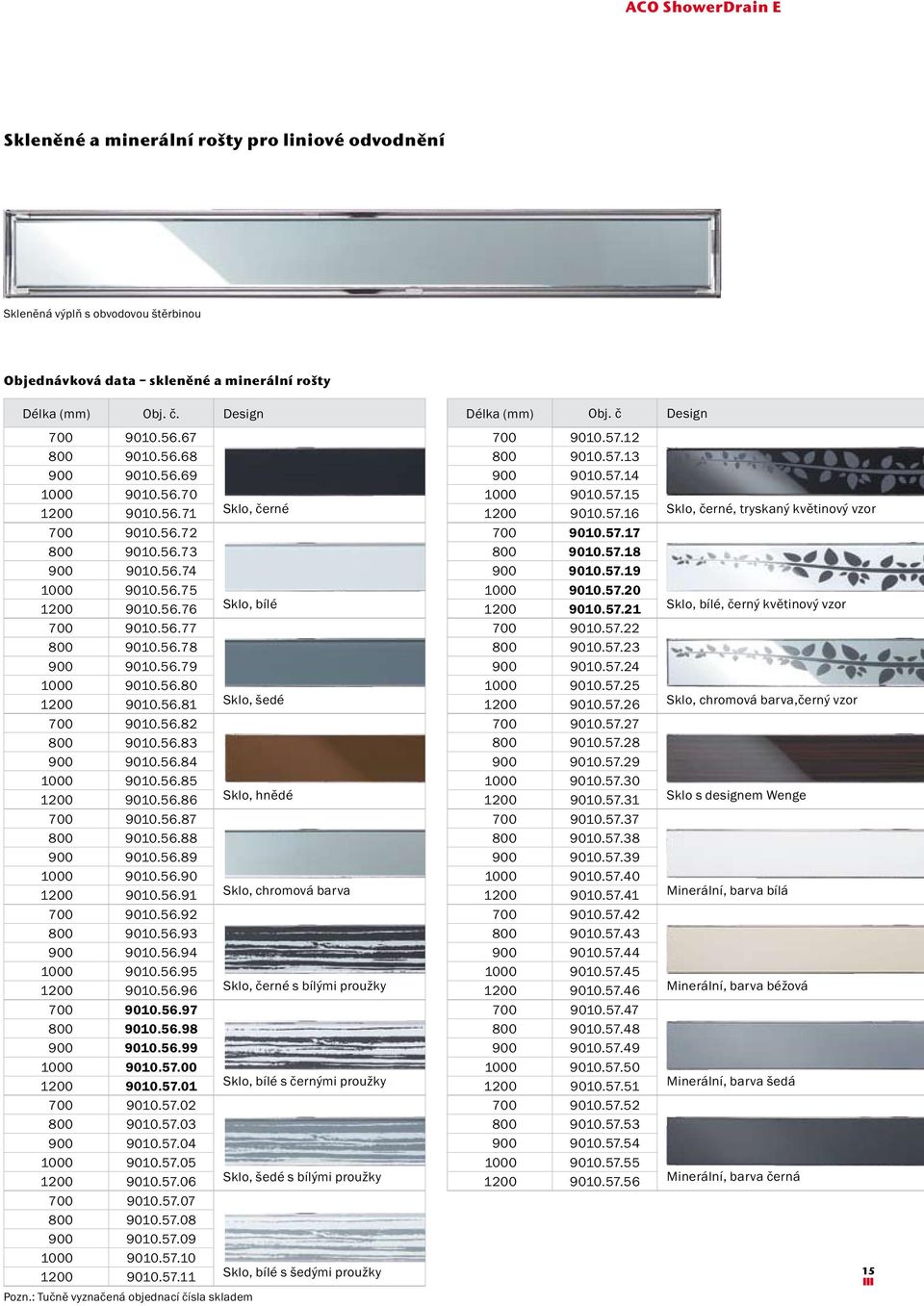

15 ACO ShowerDrain E Skleněné a minerální rošty pro liniové odvodnění Skleněná výplň s obvodovou štěrbinou Objednávková data skleněné a minerální rošty Délka (mm) Obj. č. Design Délka (mm) Obj. č Design Sklo, černé Sklo, bílé Sklo, šedé Pozn.: Tučně vyznačená objednací čísla skladem Sklo, hnědé Sklo, chromová barva Sklo, černé s bílými proužky Sklo, bílé s černými proužky Sklo, šedé s bílými proužky Sklo, bílé s šedými proužky Sklo, černé, tryskaný květinový vzor Sklo, bílé, černý květinový vzor Sklo, chromová barva,černý vzor Sklo s designem Wenge Minerální, barva bílá Minerální, barva béžová Minerální, barva šedá Minerální, barva černá 15

16 ACO ShowerDrain E Systémová deska Popis výrobku systémová deska z tvrzeného polystyrénu připravená k instalaci, se zabudovaným sprchovým žlabem, který je plně z nerez oceli deska je potažena hydroizolační tkaninou připraveno k obložení přesah tkaniny (70 mm) pro bezpečné Z 100 utěsnění přechodů u podlahy a stěny desku je možno řezat na potřebnou délku systém je možné zatížit invalidním vozíkem od velikosti dlaždic: 50 x 50 mm předtvarovaný sklon 2 % k zabudovanému sprchovému žlabu výtok DN 50 vhodný pro hrdlové potrubní systémy průtok: od 0,4 l/s sestává ze sprchové desky a 3 spodních prvků (výšky: 20, 30 a 40 mm) pro zabudování žlabu H 15 T b Výhody výrobků zabudovaný sklon, připraveno pro obkládání vodotěsná membrána pro snadné napojení na hydroizolaci systém je vhodný pro zatížení invalidním vozíkem k dispozici je osvětlovací systém široké spektrum roštů z nerez oceli Instalační rozměry a x b (mm) Délka žlabu 800 x x x x Z 100 H T a 15 Přesah Vliesüberstand membrány 70 umlaufend mm 70 mm Výškové rozměry v závislosti na vybraných řezných délkách 16 Z (řezná délka ) H 1) H 2) H 3) b Systémovou desku je možno řezat na potřebnou délku, a tím je možno tuto desku přizpůsobit individuálním podmínkám. 1) = při použití spodních prvků s výškou 20 a 40 mm, T = 85 2) = při použití spodních prvků s výškou 30 a 40 mm, T = 95 3) = při použití spodních prvků s výškou 20, 30 a 40 mm, T = 115

17 ACO ShowerDrain E Systémová deska s vodotěsnou membránou, připraveno k obložení, sklon 2 %) Spodní prvek Žlab je zabudován do desky S pomocí spodního prvku je možno sprchový žlab bezpečně napojit k potrubí bez jakýchkoliv problémů. Prostor pro trubku může být snadno v jakémkoliv směru vyříznut Membrána je vodotěsná a přímo na ni může být naneseno dlaždicové lepidlo a dlažba Membrána přečnívající přes desku umožňuje dokonalé napojení stěrkové izolace k bočním stěnám / k podlaze Objednávková data systémová deska Rozměry (mm) Objednací č. Design 800 x x x x Wave 800 x x x x Quadrato 800 x x x x Flag 800 x x x x Curl 800 x x x x Chain 800 x x x x Hawaii 800 x x x x Mix 800 x x x x Pixel 800 x x x x Tile (pro zadláždění, 10 mm)

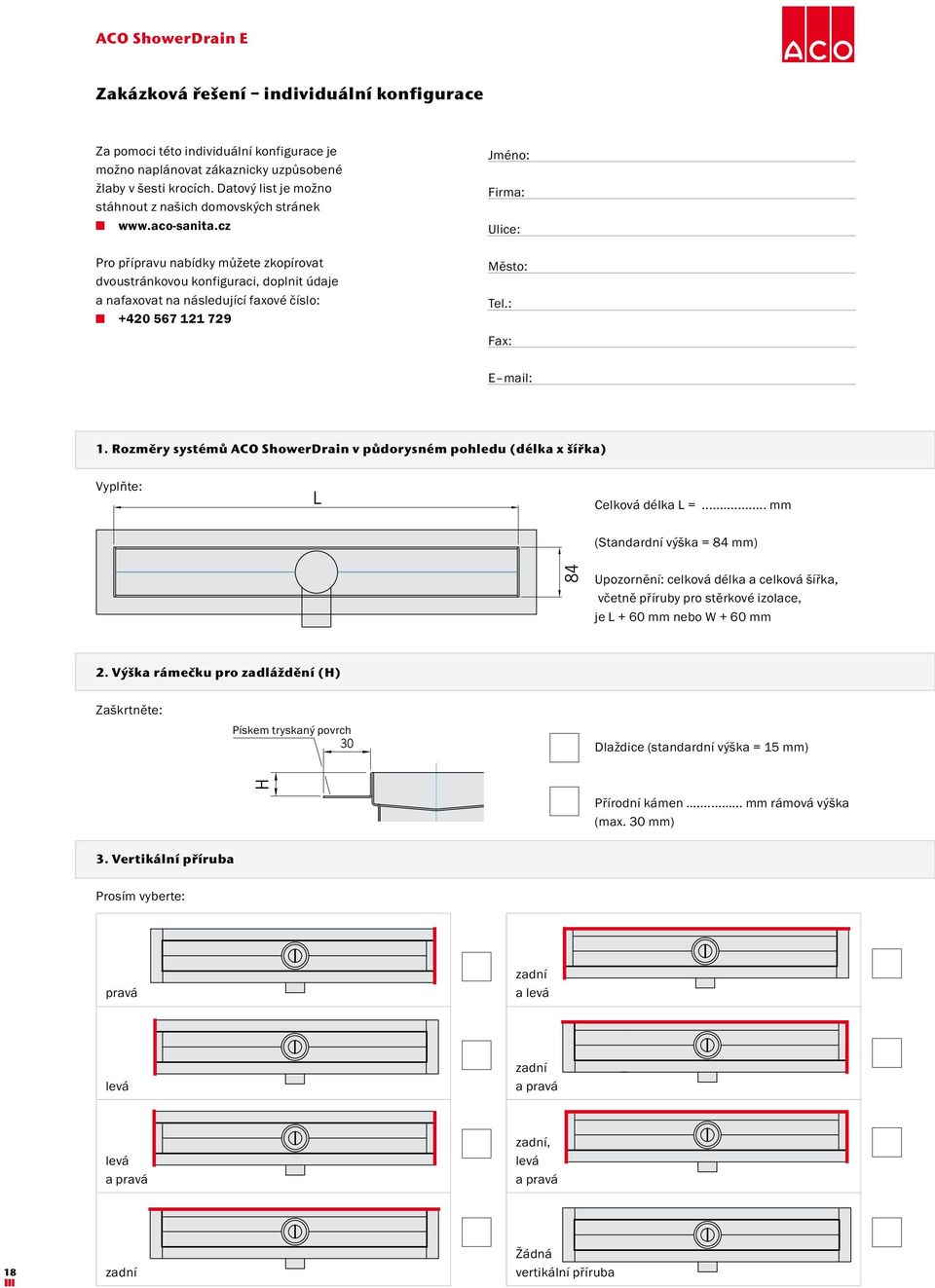

18 ACO ShowerDrain E Zakázková řešení individuální konfigurace Za pomoci této individuální konfigurace je možno naplánovat zákaznicky uzpůsobené žlaby v šesti krocích. Datový list je možno stáhnout z našich domovských stránek Pro přípravu nabídky můžete zkopírovat dvoustránkovou konfiguraci, doplnit údaje a nafaxovat na následující faxové číslo: Jméno: Firma: Ulice: Město: Tel.: Fax: E mail: 1. Rozměry systémů ACO ShowerDrain v půdorysném pohledu (délka x šířka) Vyplňte: L Celková délka L =... mm (Standardní výška = 84 mm) 84 Upozornění: celková délka a celková šířka, včetně příruby pro stěrkové izolace, je L + 60 mm nebo W + 60 mm 2. Výška rámečku pro zadláždění (H) Zaškrtněte: Oberfläche Pískem besandet tryskaný povrch 30 Dlaždice (standardní výška = 15 mm) H Přírodní kámen..... mm rámová výška (max. 30 mm) 3. Vertikální příruba Prosím vyberte: pravá zadní a levá levá zadní a pravá 30 levá a pravá zadní, levá a pravá L2 L1 zadní B2 L2 L1 30 Žádná vertikální příruba L B L2 L1 30

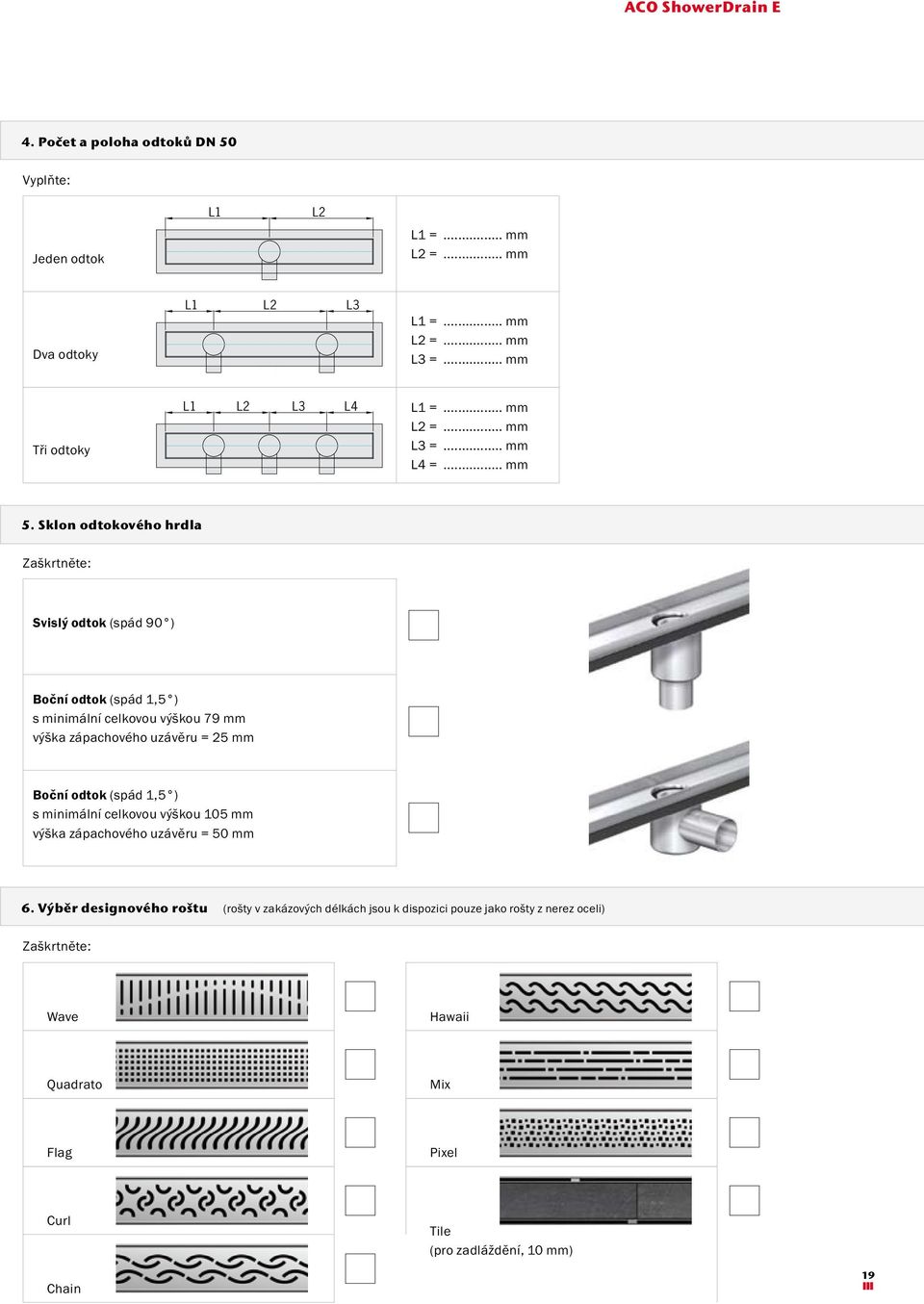

19 ACO ShowerDrain E 4. Počet a poloha odtoků DN 50 Vyplňte: Jeden odtok L1 L2 L1 =... mm L2 =... mm Dva odtoky L1 L2 L3 L1 =... mm L2 =... mm L3 =... mm Tři odtoky L1 L2 L3 L4 L1 =... mm L2 =... mm L3 =... mm L4 =... mm 5. Sklon odtokového hrdla Zaškrtněte: Svislý odtok (spád 90 ) Boční odtok (spád 1,5 ) s minimální celkovou výškou 79 mm výška zápachového uzávěru = 25 mm Boční odtok (spád 1,5 ) s minimální celkovou výškou 105 mm výška zápachového uzávěru = 50 mm 6. Výběr designového roštu (rošty v zakázových délkách jsou k dispozici pouze jako rošty z nerez oceli) Zaškrtněte: Wave Hawaii Quadrato Mix Flag Pixel Curl Tile (pro zadláždění, 10 mm) Chain 19

20 ACO ShowerDrain E Obloukové odvodnění Výhody výrobku plně svařované těleso z nerezové oceli, žádné riziko průsaků elektrochemicky leštěné těleso a rošty pro skvělý vzhled a snadné čištění vyrovnávací nohy pro snadnou instalaci k dispozici je osvětlení Lightline (viz strana 24) Popis výrobku sprchový žlab DN 50 jako obloukové odvodnění pro sprchový prostor instalační výška: mm žlab vyrobený plně z nerez oceli standardní konstrukční parametry odtoku: 0,6 l/s bez hromadění vody šířka žlabu: 84 mm vnější poloměr: 540 mm délka ramene: 550 mm včetně designového roštu 3 odtoky DN 50 vhodné pro všechny hrdlové potrubní systémy vyjímaitelný dvoudílný pachový uzávěr z plastu sklon: 1,5 elektrochemicky leštěný povrch příruba pro stěrkové izolace, se stěnovým okrajem u obou předních stran R mm mm 20

21 ACO ShowerDrain E Objednávková data obloukové odvodnění Délka Objednací č x Obloukový design ACO ShowerDrain získal cenu if za design výrobků v roce 2009 a cenu Red Dot za design roku 2009 Objednávková data designové rošty z nerez oceli (délka ramene 550 mm) mm Objednací č. Design Quadrato 550 R Flag Curl Hawaii Každé z obou ramen může být vyrobeno s délkou, která se odlišuje od standardního rozměru 550 mm Pixel mm Tile (pro zadláždění, 10 mm)

22 ACO ShowerDrain E Rohové odvodnění Popis výrobku sprchový žlab DN 50 jako rohové odvodnění pro sprchový prostor, vhodné pro všechny hrdlové potrubní systémy instalační výška: mm žlab vyrobený plně z nerez oceli standardizované konstrukční parametry odtoku: 0,4 l/s šířka žlabu: 84 mm délka ramene: 400 mm odtok DN 50 vhodný pro všechny hrdlové potrubní systémy žlab s vnitřním spádem vyjímaitelný dvoudílný pachový uzávěr z plastu sklon: 1,5 elektrochemicky leštěný povrch příruba pro stěrkovou izolaci, se stěnovým okrajem u obou předních stran 80 Výhody výrobku plně svařované těleso z nerezové oceli, žádné riziko průsaků elektrochemicky leštěné tělo pro skvělý vzhled a snadné čištění vyrovnávací nohy pro snadnou instalaci k dispozici je osvětlení Lightline (viz strana 24) široký sortiment roštů z nerezové oceli mm DN lichtes Maß 449 gesamt 22

23 ACO ShowerDrain E Objednávková data rohové odvodnění Délka Objednací č. 398 x Příruby (vertikální příruba) Na obou stranách má sprchový žlab přírubu pro stěrkovou izolaci se stěnovými okraji. To umožňuje dokonalé připojení žlabu ke stěnám pomocí příslušných alternativních těsnění. Vnitřní povrchy mají rovněž přírubu pro stěrkovou izolaci, aby bylo zajištěno, že bude možno provést dokonalé napojení na hydroizolaci. Objednávková data designové rošty z nerez oceli Objednací č. Design Wave Quadrato Izolace (volitelné) Příruba pro stěrkovou izolaci se stěnovou přírubou Flag Těsnění pro stěrkovou izolaci Podlahová dlaždice Lepidlo na dlaždice Stěrková izolace Příruba pro stěrkovou izolaci Beton mazanina Stěnová obkládačka Lepidlo na dlaždice Pružný spoj Rošt Curl Chain Odtokové tělo Hawaii Mix Detail stěnové příruby (vertikální příruba pro stěnové utěsnění) Pixel Tile (pro zadláždění, 10 mm)

24 ACO ShowerDrain Lightline osvětlení pro sprchové žlaby Popis výrobku Osvětlení pro sprchové žlaby ACO ShowerDrain vhodné pro rošty v provedení nerez ocel, nevhodné pro skleněné a minerální výplně automatické rozsvícení při styku s vodou skládá se z těchto prvků: 2 moduly LED s možností opětovného nabití a 1 nízkonapěťová nabíječka modul LED je vhodný pro použití pod vodou k dispozici pouze pro řešení ACO ShowerDrain E Modrá Červená 24 Zelená Duhová

25 ACO ShowerDrain E Osvětlovací souprava Objednávková data osvětlení Lightline (2 moduly LED a nabíječka) Design Modrá Červená Zelená Duhová Objednací č Pozn.: Tučně vyznačená objednací čísla skladem Osvětlení je možné pro liniové, obloukové a rohové sprchové žlaby ACO ShowerDrain. Je možno zvolit následující barvy: modrá, červená, zelená nebo duhová. Spuštění osvětlení je automatické: Jakmile dojde k nahromadění dostatečného množství vody v žlabu, dojde k propojení kontaktů modulu LED a diody se rozsvítí. Po prodlevě několika minut dojde k vypnutí osvětlení, jestliže již do žlabu nebude vtékat další voda. Moduly LED Při předpokladu denní doby sprchování zhruba 15 minut je nutno baterie nabít po přibližně třech měsících. Objednávková data bateriový modul LED (1 modul LED) Design Modrá Červená Zelená Duhová Objednací č Umístěte moduly LED připravené pro instalaci. Odstraňte rošt pomocí zvedacích háčků. Vložte moduly LED a upevněte je pomocí dodávaných plastových kolíků, a poté vložte zpět rošt zpět do žlabu. 25

26 26 ACO ShowerDrain E

27 ACO ShowerDrain E Řešení Walk-in aplikace Když opouštíte sprchový prostor po vysprchování, často za sebou zanecháváte mokré stopy. To může vést k nebezpečným situacím, kdy podlaha koupelny bude kluzká, a to dokonce ještě hodiny po použití sprchy. Používání ručníků nebo protiskluzových mřížek či koupelnové rohože není vždy pohodlné, neboť tyto prvky nasáknou vlhkost a utvářejí překážky na podlaze v koupelně. ACO představuje nové řešení pro tuto aplikaci, které je známé pod názvem ACO ShowerDrain Walk-in. Pro bezpečnost, pohodlí a estetický vzhled je Walk-in opatřeno dřevěným roštem. Pochůzné řešení ACO Walk-in sestává v podstatě ze dvou komponentů: dřevěného roštu a vaničky z nerez oceli s integrovaným spodním prvkem v provedení PUR. Volitelně je vanička k dispozici s odtokovým vývodem, který umožňuje použití vaničky jakožto plnohodnotného odtokového bodu. Kromě toho může být verze s odtokem vybavena kombinací skleněné/minerální výplně a dřevěných roštů se zmenšenými rozměry. Aplikace Walk-in bez odtoku jsou vhodné pro sprchové prostory s odtokem uvnitř sprchy a saunové systémy. Řešení Walk-in s s odtokem je možno nainstalovat ve všech oblastech, kde musí být provedeno odvodnění sprchové vody nebo kde je nutno zachytit malé množství vody, které bude následně odvedeno. Walk-in: bez odtoku Sprchový odvodňovací systém: s koupelnovou vpustí Walk-in: bez odtoku Sprchový odvodňovací systém: se sprchovým žlabem Odtok sprchové vody je zajištěn uvnitř sprchového prostoru přes vpusť nainstalovanou ve středové oblasti. Je zapotřebí spád ve čtyřech směrech, který je možno dosáhnout složitým řezáním dlaždic. Vanička Walk-in je určena pouze k zachycení úkapů a vodních přestřiků, které po krátké době vyschnou. Walk-in: instalace před stěnou Odtok sprchové vody je zajištěn uvnitř sprchového prostoru přes sprchový žlab, který je nainstalován proti zadní stěně. Spád je třeba zajistit v jednom směru. Vanička Walk-in je určena pouze k zachycení úkapů a vodních přestřiků, které po krátké době vyschnou. Walk-in: modulární systém Easyflow Odtok sprchové vody je zajištěn u vstupu do sprchového prostoru přes sprchový žlab, který je zabudován do vaničky Walk-in. Je zapotřebí spád v jednom směru. Odtok vaničky Walk-in je připojen k tělesu vpusti. Vstup má stejnou šířku jako vanička Walk-in. Řešení Walk-in odvodnění je možno připojit bez dalších doplňků přímo ke všem vpustím Easyflow. Při použiití vpusti Variant-CR DN 70 nebo Wal- Selecta DN 50, je nutné umístit prodlužovací kus mezi vaničku Walk-in a těleso vpusti. 27

28 ACO ShowerDrain E Řešení Walk-in bez odtokového hrdla Popis výrobku Walk-in bez odtokového hrdla odtoková vanička pro přístup do sprchového prostoru vanička z nerezové oceli s dřevěným roštem z voděodolného a naimpregnovaného tvrdého dřeva (šířka ok mřížky 13 mm) zátěžová třída K 3 pro akceptování kapající vody s přírubou pro stěrkovou izolaci spodní díl z PUR pěny pro uložení do podlahové konstrukce Objednávková data pochůzný systém Walk-in bez odtoku (včetně dřevěné mřížky) L1 (mm) L2 (mm) Objednací č Výhody výrobku zabraňuje mokré a kluzké podlaze v koupelně žádné překážky na podlaze koupelny, jako jsou např. ručníky nebo protiskluzné rošty vana je plně z nerezové oceli, žádné riziko průsaků Pochůzný systém Walk-in bez odvodnění s dřevěným roštem PUR-Schaum PUR-Schaum Polyuretanová pěna 28 L1 L2 L1 L2

29 61 PUR-Schaum ACO ShowerDrain E Řešení Walk-in s odtokovým hrdlem Popis výrobku Walk-in s odtokovým hrdlem odtoková vanička pro přístup do sprchového prostoru vanička z nerez oceli odtokové hrdlo pro napojení plastového odtokového tělesa DN 50 nebo vpusti Wal-Selecta DN 50 s přírubou pro stěrkovou hydroizolaci spodní část z PUR pěny pro místní vkládání do podlahové konstrukce rychlost průtoku: 0,8 l/s (závisí na zvolené vpusti) L1 L2 Objednávková data pochůzný systém Walk-in s odtokem (bez roštů) L1 (mm) L2 (mm) Objednací č Výhody výrobku je možno kombinovat se sprchovým odvodněním zabraňuje mokré a kluzké podlaze v koupelně žádné překážky na podlaze koupelny, jako jsou např. ručníky nebo protiskluzné rošty vana je plně z nerezové oceli, žádné riziko průsaků volitelně se zabudovanými skleněnými nebo minerálními výplněmi 61 PUR-Schaum Polyuretanová pěna Ø125 Ø Odvodnění Bodové vpusti pro připojení k pochůznému řešení Walk-in s odvodňovacím hrdlem jsou znázorněna na následujících stranách: plastové bodové odvodnění ACO Easyflow na straně 58 litinové bodové odvodnění ACO Wal-Selecta na straně 62 L1 L2 *pouze pro použití s prodloužením (str. 59) Rošty Pochůzné rošty Walk-in jsou znázorněny na straně 30 Pochůzný systém Walk-in s dřevěným roštem Pochůzný systém Walk-in se zkráceným dřevěným žlabovým roštem 29

30 ACO ShowerDrain E Objednávková data dřevěné rošty pro systém Walk-in s odtokovým hrdlem Popis Rozměry (mm) Objednací č. Dřevěný rošt (voděodolné, naimpregnované tvrdé dřevo) pro celkové zakrytí. Šířka oka 13 mm, zátěžová třída K 3 Dřevěný rošt (vodotěsné, naimpregnované tvrdé dřevo) pro částečné pokrytí. Šířka oka 13 mm, zátěžová třída K x x x x x x x x x x Objednávková data rošty pro systém Walk-in s odtokovým hrdlem Tento dřevěný rošt musí být použit vždy v kombinaci s jednou z níže uvedených výplní! Tyto výplně musí být vždy použity v kombinaci s dřevěným příhradovým roštem pro částečné zakrytí, jak je znázorněno výše! Délka (mm) Objednací č. Design Délka (mm) Objednací č. Design Sklo, černé Sklo, černé, pískem tryskané s květin. vzorem Sklo, bílé Sklo, bílé, s černým květin. vzorem Sklo, šedé Sklo, chromové barvy, s černým květin. vzorem Sklo, hnědé Sklo s designem Wenge Sklo, chromová barva Minerální, barva bílá Sklo, černé s bílými proužky Minerální, barva béžová Sklo, bílé s černými proužky Minerální, barva šedá Sklo, šedé s bílými proužky Minerální, barva černá Sklo, bílé s šedými proužky Tile (pro zadláždění, 10 mm)

31 ACO ShowerDrain 31

32 32 ACO ShowerDrain

33 33 ACO ShowerDrain

34 ACO ShowerDrain C ACO ShowerDrain C funkční design Řada ShowerDrain C je charakterizována moderním designem a dokonalou funkčností. Základem je nerez ocel o vysoké kvalitě, která se používá pro výrobu samotného sprchového žlabu, vpusti a roštu. Zápachový uzávěr se vyrábí z polypropylenu. Ocelové díly procházejí pasivací; kartáčovaný povrch dává roštům hedvábný lesk. Z uživatelského hlediska vyniká řada ACO ShowerDrain C zejména vynikajícím průtokem, velmi nízkou konstrukční výškou a velmi snadnou údržbou. Liniové odvodnění s horizontální přírubou Sprchový žlab ACO ShowerDrain C pro napojení na hydroizolaci bez kontaktu se stěnou Strana 36 Liniové odvodnění s vertikální přírubou Sprchový žlab ACO ShowerDrain C s vertikální přírubou pro zadní připojení na stěnu Strana 38 Liniové odvodnění bez příruby Sprchový žlab ACO ShowerDrain C pro instalaci s hydroizolací pod žlabem a vpustí Strana 40 Liniové odvodnění bez zápachového uzávěru Sprchový žlab ACO ShowerDrain C pro minimální stavební výšku s vertikálním odtokem a bez zápachového uzávěru Strana 42 34

35 ACO ShowerDrain C Nízká konstrukční výška Standardní model ACO ShowerDrain C (50 mm vodního sloupce v zápachovém uzávěru) má konstrukční výšku pouhých 92 mm. Snížený model (30 mm vodního sloupce v zápachovém uzávěru) má neuvěřitelnou konstrukční výšku pouhých 65 mm. Pokud není třeba zabudovaný zápachový uzávěr, je možné nainstalovat ACO ShowerDrain C pouze s odtokovým otvorem. V tomto případě je konstrukční výška stejná jako výška žlabu pouze 18 mm. Tyto hodnoty umožňují velmi širokou aplikaci ACO ShowerDrain C v moderních novostavbách stejně jako při rekonstrukcích. Snadná údržba Uživatelský komfort je zvýšen účinností zápachového uzávěru a jeho snadným čištěním. Zápachový uzávěr je vyroben z plastového materiálu. Spolehlivé těsnění je lisováno společně se zápachovým uzávěrem. Díky této konstrukci neexistuje žádné riziko, že dojde ke ztrátě těsnění nebo k nějaké jiné poruše. Zápachový uzávěr je možno snadno vyjmout ze sprchového žlabu. Tento uzávěr lze snadno demontovat na dvě samostatné součásti, a poté ji vyčistit manuálně nebo v myčce na nádobí. Verze ACO ShowerDrain C Sprchový žlab je vyráběn v šířce 70 mm, v sedmi délkách 585 mm, 685 mm, 785 mm, 885 mm, 985 mm, 1085 mm a 1185 mm. se standardní a sníženou výškou s vertikální nebo horizontální přírubou či bez nich se zápachovým uzávěrem či bez něj Nabídka sestává z pěti elegantních roštů z nerez oceli ve verzi jednodílné nebo třídílné. Třídílné rošty jsou určeny pro instalaci pod dveře. Dokonalá povrchová úprava roštů je samozřejmostí. Jsou ošetřeny pasivací a kartáčem obroušeny do hedvábného lesku. Všechny rošty ShowerDrain C jsou kartáčovány do hedvábného lesku. Tento hedvábný lesk dodává hladký povrch s pololesklou povrchovou úpravou. Rošty ShowerDrain C se proto snadno udržují, neboť zbytky vody a mýdla je možno snadno odstranit. Třídílné rošty V případě instalace sprchového žlabu pod dveře sprchy dochází k omezení přístupu dovnitř žlabu v oblasti dveřních pantů. Pro tuto aplikaci je možno některé výrobky ACO ShowerDrain C opatřit třídílným roštem. Ten umožňuje instalaci žlabu pod dveřmi, přičemž je zajištěna možnost snadno vyjmout rošt (střední část roštu) pro účely čištění. Rošty ShowerDrain C z nerezové oceli mají jedinečný tvar, u kterého je střední část roštu nižší než hrany. To významným způsobem omezuje riziko přetékání vody. 35

36 ACO ShowerDrain C Liniové odvodnění s horizontální přírubou Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 92 mm (pro sifon 50 mm) nebo 65 mm (pro sifon 30 mm) žlab a rošt vyrobený z nerezové oceli odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 0,8 l/s šířka žlabu: 70 mm těleso žlabu s vnitřním spádem vyjímatelný zápachový uzávěr kartáčované rošty s hedvábným leskem příruba pro stěrkovou izolaci Výhody výrobku svařované tělo žlabu z nerezové oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce jedinečný profil roštů snižuje riziko přetékání vody (podaná žádost o patentovou registraci) H H = 92 mm se standardní zápachovým uzávěrem (výška sloupce vody 50 mm) H = 65 mm se standardní zápachovým uzávěrem (výška sloupce vody 30 mm) L1 L2 Instalační rozměry L1 (mm) L2 (mm) Ø Ø Instalace s přírubou pro stěrkovou izolaci Nízká instalace s přírubou pro stěrkovou izolaci

37 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Wave Square jednodílný Square třídílný Rošt Water Slot jednodílný Slot třídílný Tile, výška max.: 10 mm Pozn.: Tučně vyznačená objednací čísla skladem 37

38 ACO ShowerDrain C Liniové odvodnění s horizontální a vertikální přírubou Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 92 mm (pro sifon 50 mm) nebo 65 mm (pro sifon 30 mm) žlab a rošt vyrobené z nerezové oceli odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 0,8 l/s šířka žlabu: 70 mm tělo žlabu s vnitřním spádem vyjímatelný zápachový uzávěr z polypropylenu kartáčované rošty s hedvábným leskem příruba pro stěrkovou izolaci, vertikální příruba na zadní straně Výhody výrobku svařované tělo žlabu z nerezové oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce jedinečný profil roštu snižuje přetékání vody (podaná žádost o patentovou registraci) vertikální příruba poskytuje zvýšenou bezpečnost proti problémům s prosáknutím u citlivého spoje mezi stěnou a podlahou H L2 L1 H = 92 mm se standardním zápachovým uzávěrem (výška sloupce vody 50 mm) H = 65 mm se standardním zápachovým uzávěrem (výška sloupce vody 30 mm) Instalační rozměry L1 (mm) L2 (mm) Instalace s vertikální přírubou Nízká instalace s vertikální přírubou

39 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Wave Square jednodílný Square třídílný Rošt Water Slot jednodílný Slot třídílný Tile, výška max.: 10 mm Pozn.: Tučně vyznačená objednací čísla skladem 39

40 ACO ShowerDrain C Liniové odvodnění bez příruby Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 92 mm (pro sifon 50 mm) nebo 65 mm (pro sifon 30 mm) žlab a rošt vyrobeny z nerezové oceli odzkoušeno podle normy DIN EN 1253: průtok 0,95 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 0,8 l/s šířka žlabu: 70 mm tělo žlabu s vnitřním spádem vyjímatelný zápachový uzávěr z polypropylenu kartáčované rošty s hedvábným leskem Výhody výrobku svařované tělo žlabu z nerez oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce snadno vyjímatelný a čistitelný zápachový uzávěr, plný přístup k odtokové trubce jedinečný profil roštu snižuje přetékání vody (podaná žádost o patentovou registraci) H H = 92 mm se standardním zápachovým uzávěrem (výška sloupce vody 50 mm) H = 65 mm se standardním zápachovým uzávěrem (výška sloupce vody 30 mm) L1 Instalační rozměry L1 (mm) Instalace bez příruby Nízká instalace bez příruby 40

41 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Výška H (mm) Wave Square jednodílný Square třídílný Rošt Water Slot jednodílný Slot třídílný Tile, výška max.: 10 mm

42 ACO ShowerDrain C Liniové odvodnění bez zápachového uzávěru Popis výrobku sprchový žlab s výtokem DN 50, vhodný pro všechny hrdlové potrubní systémy instalační výška: 18 mm* žlab a rošt vyrobené z nerez oceli odzkoušeno podle normy DIN EN 1253: průtok 1,5 l/s, průtok u vstupu do sprchy: 0,5 l/s, průtok proti stěně: 1,0 l/s šířka žlabu: 70 mm tělo s vnitřním spádem kartáčované rošty s hedvábným leskem volitelná možnost příruby pro stěrkovou izolaci Výhody výrobku svařované tělo žlabu z nerez oceli, žádné riziko průsaků nízká konstrukční výška velmi vhodná pro rekonstrukce plný přístup k odtokovému potrubí vysoká rychlost průtoku jedinečný profil roštů snižuje přetékání vody (podaná žádost o patentovou registraci) 18 L2 L1 Instalační rozměry L1 (mm) L2 (mm) Nízká instalace s přírubou Nízká instalace bez příruby *Poznámka: Zápachový uzávěr je potřebné nainstalovat na jiném místě v potrubním systému

43 ACO ShowerDrain C Objednávková data žlab s roštem Délka L1 (mm) Příruba Wave Square jednodílný Square třídílný Rošt Water Slot jednodílný Slot třídílný Tile, výška max.: 10 mm s přírubou bez příruby s přírubou bez příruby s přírubou bez příruby s přírubou bez příruby s přírubou bez příruby s přírubou bez příruby s přírubou bez příruby

44 44 ACO ShowerDrain

45 45 ACO ShowerDrain

46 ACO ShowerDrain F ACO ShowerDrain F flexibilní instalace Nová řada ACO ShowerDrain F se skládá ze dvou částí. První část sprchového odvodňovacího systému je tvořena tělesem vpusti se zápachovým uzávěrem. Tato část je vybavena přírubou, která umožňuje spolehlivé spojení s hydroizolačním pásem pomocí šroubového spoje. Druhá část je tvořena samotným žlabem a roštem, která je vysoká pouhých 8 mm. Hlavní výhodou řady ACO ShowerDrain F je žlab s roštem o stejné výšce jako dlaždice. Díky této konfiguraci je možno zvolit polohu žlabu, podle potřeby při pokládání dlaždic. Ve všech čtyřech směrech je k dispozici tolerance (10 mm) žlabu oproti vpusti. Obdobně jako v případě řady ACO ShowerDrain C, má i řada F vysoký průtok, velmi nízkou konstrukční výšku a snadnou údržbu. Základem je nerezová ocel použitá pro výrobu sprchového žlabu, vpusť a rošt. zápachový uzávěr je vyroben z plastu. Součásti vyrobené z nerezové oceli jsou povrchově upraveny pasivací; rošty jsou kartáčovány do hedvábného lesku. Dvoudílné řešení Sprchový žlab ACO ShowerDrain F s nízkou instalační výškou a zápachovým uzávěrem Strana 48 46

47 ACO ShowerDrain F Variabilita umístění sprchového odtoku Řada ACO ShowerDrain F má výšku pouhých 8 mm. To je stejná nebo nižší výška, než má většina standardních podlahových dlaždic. Instalace se provádí společně s pokládkou dlaždic, po izolaci podlahy. To umožňuje relativně velkou variabilitu umístění těla sprchového žlabu, tj. až 10 mm nebo maximálně 3 ve všech směrech. Díky této skutečnosti dochází k eliminaci komplikovaného měření a výpočtů uspořádání dlaždic a následného řezání dlaždic. Konečný vzhled je vždy perfektní. Nízká konstrukční výška Konstrukční výška řady ACO ShowerDrain F v její standardní verzi (50 mm vodního sloupce v zápachovém uzávěru) je pouhých 87 mm. Stavební výška snížené verze (30 mm vodního sloupce v zápachovém uzávěru) je neuvěřitelných 67 mm. Tyto hodnoty umožňují velmi širokou aplikaci ACO ShowerDrain F v novostavbách a v budovách procházejících ambiciózními rekonstrukcemi. Snadná údržba Uživatelský komfort je zvýšen účinností zápachového uzávěru a jeho snadným čištěním. Tento sifonový díl (zápachový uzávěr) je vyroben z plastu. Spolehlivé těsnění je lisováno společně se zápachovým uzávěrem. Díky této konstrukci neexistuje žádné riziko, že dojde ke ztrátě těsnění nebo k nějaké jiné poruše. Zápachový uzávěr je možno snadno vyjmout ze sprchového žlabu, rozebrat na dvě samostatné součásti, a poté ho vyčistit manuálně nebo v myčce na nádobí. Všechny rošty ShowerDrain F jsou rošty mají hedvábný lesk. Tento hedvábný lesk dodává hladký povrch s pololesklou povrchovou úpravou. Rošty ShowerDrain F se proto snadno udržují, neboť zbytky vody a mýdla je možno snadno odstranit. Verze ACO ShowerDrain F Sprchový žlab je vyráběn v šířce 100 mm, ve čtyřech délkách 685 mm, 785 mm, 885 mm a 985 mm ve dvou verzích vpustí: se standardní výškou (zápachový uzávěr 50 mm) s nízkou výškou (zápachový uzávěr 30 mm) Sortiment sestává ze čtyř elegantních roštů z nerezové oceli ve verzi jednodílného nebo třídílného roštu. Třídílné rošty jsou určeny pro instalaci pod dveře. Tyto rošty mají dokonalou povrchovou úpravu. Jsou ošetřeny pasivací v lázni a katáčovány do hedvábného lesku. 47
