Návod k obsluze. Elektronický tlakový senzor. PN70XX (Inovace) číslo dokumentu: /00 10/04
|
|
- Luboš Král
- před 9 lety
- Počet zobrazení:
Transkript

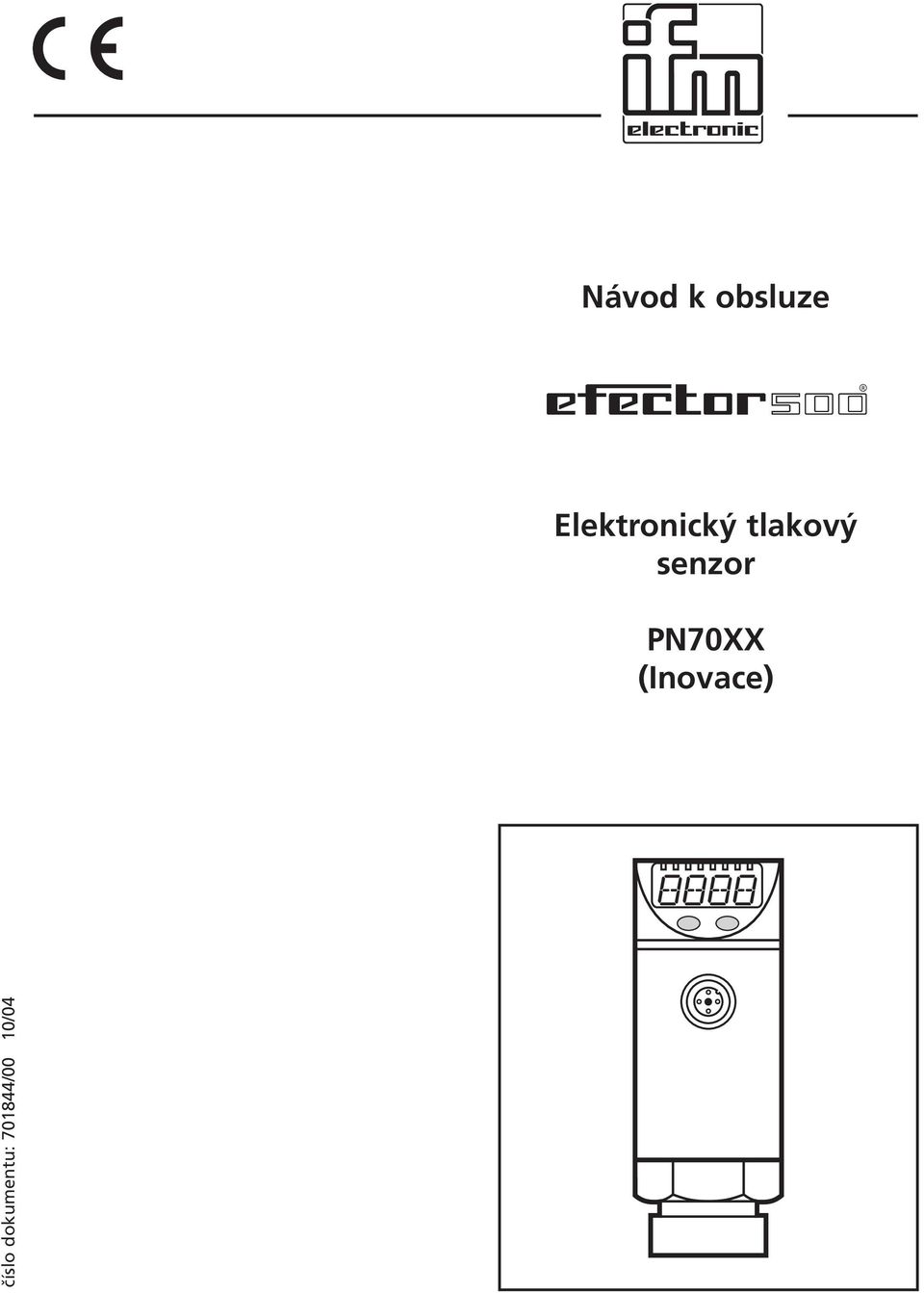

1 Návod k obsluze Elektronický tlakový senzor PN70XX (Inovace) číslo dokumentu: /00 10/04

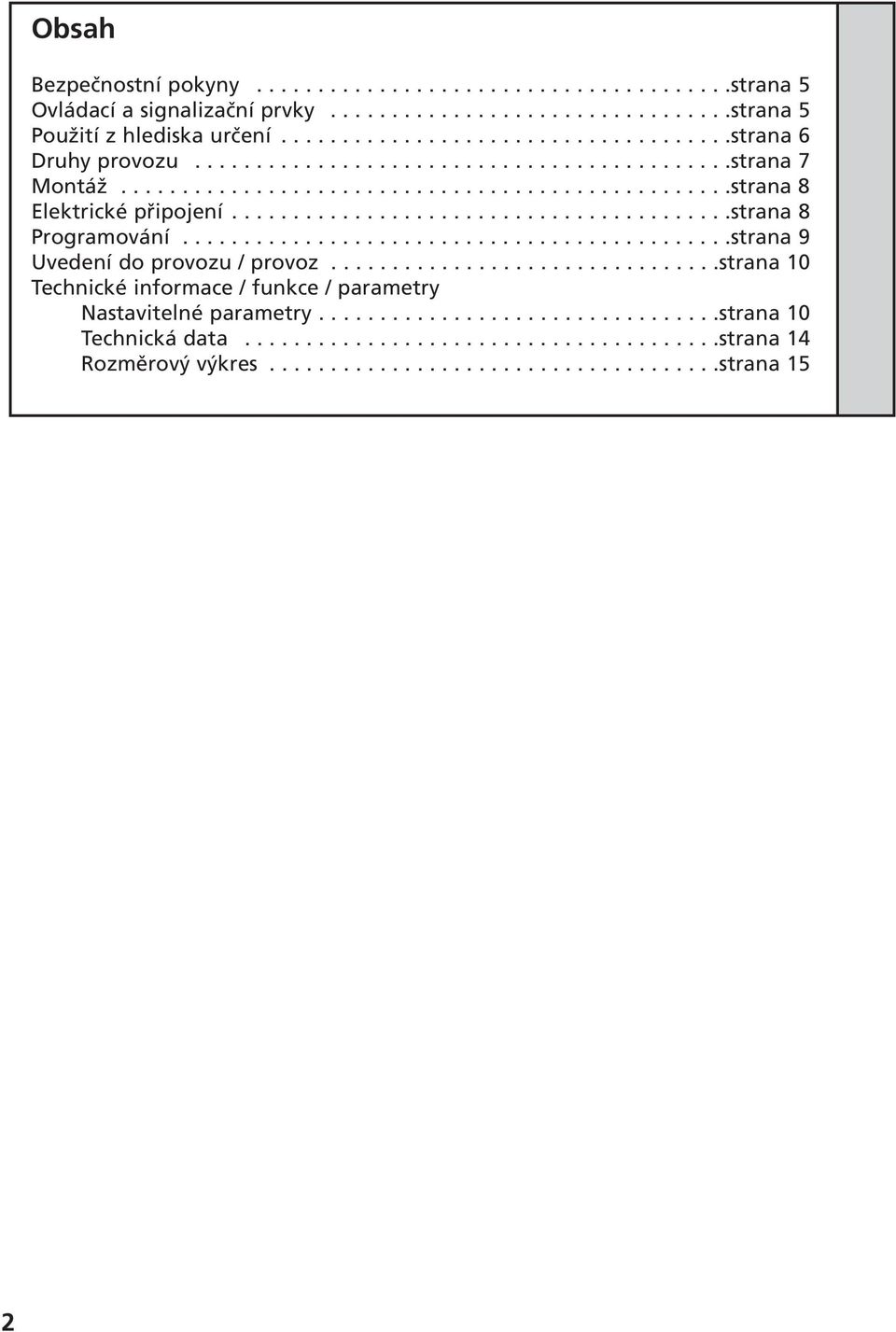

2 Obsah Bezpečnostní pokyny strana 5 Ovládací a signalizační prvky strana 5 Použití z hlediska určení strana 6 Druhy provozu strana 7 Montáž strana 8 Elektrické připojení strana 8 Programování strana 9 Uvedení do provozu / provoz strana 10 Technické informace / funkce / parametry Nastavitelné parametry strana 10 Technická data strana 14 Rozměrový výkres strana 15 2
3 Přehled menu 3

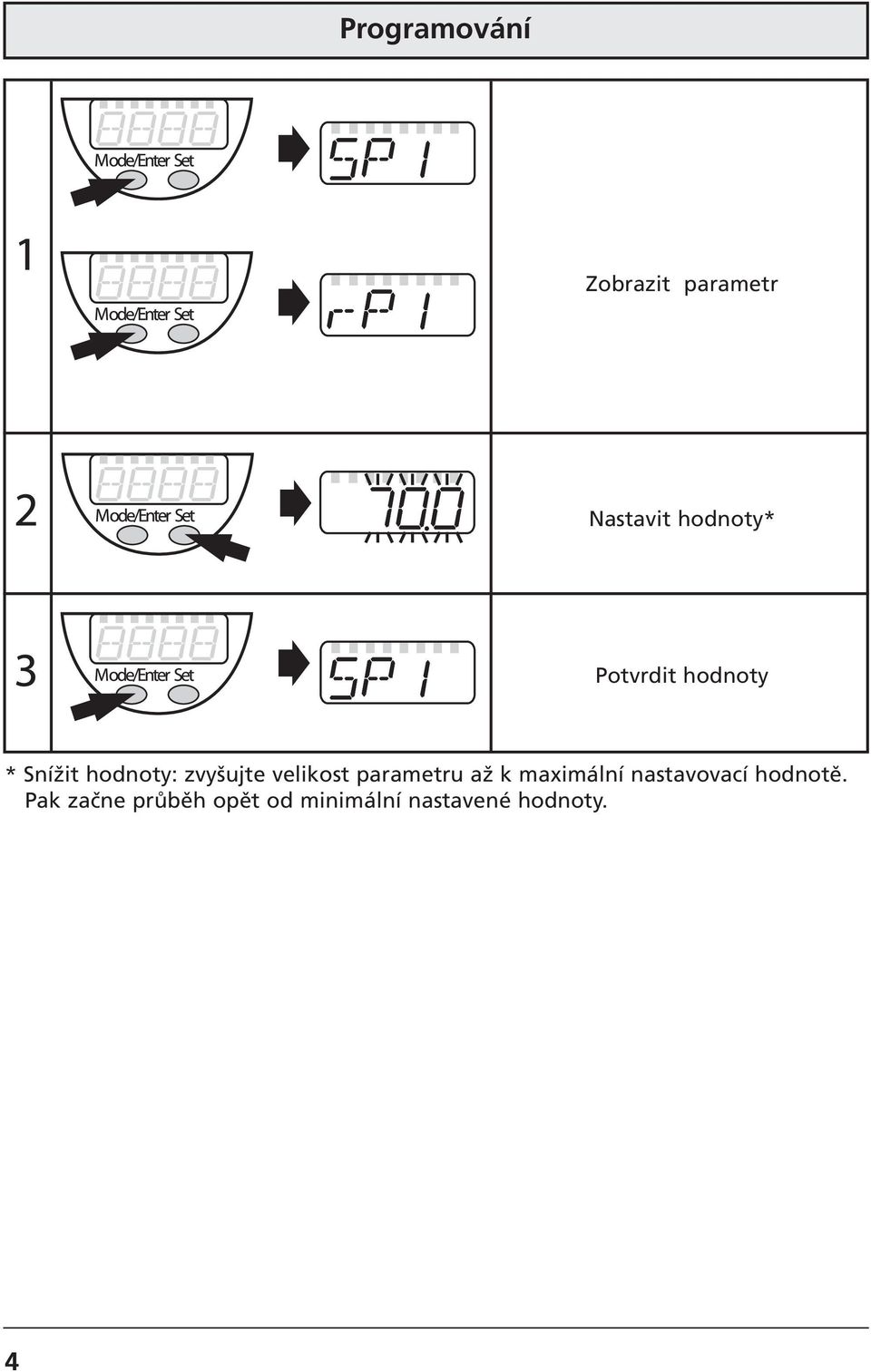

4 Programování Zobrazit parametr Nastavit hodnoty* Potvrdit hodnoty * Snížit hodnoty: zvyšujte velikost parametru až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavené hodnoty. 4
5 Bezpečnostní pokyny Před uvedením přístroje do provozu, si přečtěte jeho popis. Přesvědčete se o tom, že přístroj je bez omezení vhodný pro danou aplikaci. Nedbání uživatelských pokynů nebo technických údajů může vést k věcným nebo personálním škodám. Pro všechny aplikace, prověřte odolnost materiálu výrobku (viz technická data) s měřenými médií. U plynných, tlakových médií je rozsah použití všeobecně omezen na 25 bar. Ovládací a signalizační prvky 3 (4) x LED zelená svítící LED = nastavena signalizovaná jednotka 2 x LED žlutá 4-místné zobrazení Programovací tlačítko Set Programovací tlačítko Mode/Enter Signalizace spínacího stavu; svítí, jestliže je příslušný výstup sepnut Signalizace systémového tlaku, parametrů a hodnot parametrů Nastavení hodnot parametrů, (spojitě trvalým stlačením; krokově jednotlivými stlačeními) Volba parametrů a potvrzení hodnot parametrů 5

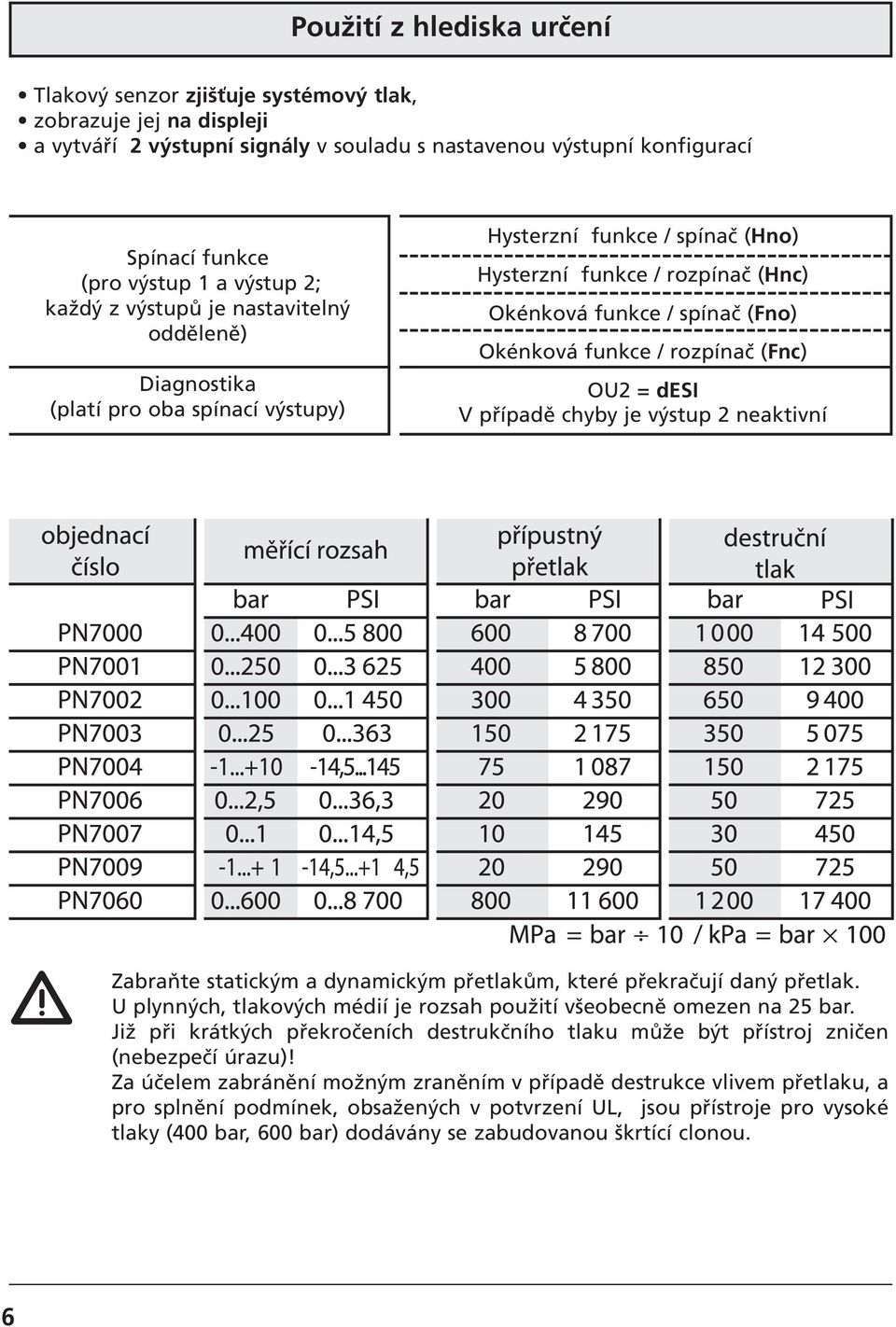

6 Použití z hlediska určení Tlakový senzor zjišťuje systémový tlak, zobrazuje jej na displeji a vytváří 2 výstupní signály v souladu s nastavenou výstupní konfigurací Spínací funkce (pro výstup 1 a výstup 2; každý z výstupů je nastavitelný odděleně) Diagnostika (platí pro oba spínací výstupy) Hysterzní funkce / spínač (Hno) Hysterzní funkce / rozpínač (Hnc) Okénková funkce / spínač (Fno) Okénková funkce / rozpínač (Fnc) OU2 = desi V případě chyby je výstup 2 neaktivní Zabraňte statickým a dynamickým přetlakům, které překračují daný přetlak. U plynných, tlakových médií je rozsah použití všeobecně omezen na 25 bar. Již při krátkých překročeních destrukčního tlaku může být přístroj zničen (nebezpečí úrazu)! Za účelem zabránění možným zraněním v případě destrukce vlivem přetlaku, a pro splnění podmínek, obsažených v potvrzení UL, jsou přístroje pro vysoké tlaky (400 bar, 600 bar) dodávány se zabudovanou škrtící clonou. 6
7 Při demontáži škrtící clony nemůže být už snímač nasazen ve shodě s potvrzením UL nemůže být škrtící clona již znovu použita V případě dotazů se obracejte přímo na ifm electronic. Druhy provozu RUN-mód Normální pracovní provoz Po zapnutí napájecího napětí, se nachází přístroj v RUN-módu. Přístroj provádí své hlídací funkce a spíná výstupy v souladu s nastavenými parametry. Displej zobrazuje aktuální systémový tlak. Žluté LED-diody signalizují spínací stav výstupů. Displejový mód Zobrazení parametrů a hodnot nastavených parametrů Krátkým stlačením tlačítka Mode/Enter přejde přístroj do displejového módu. Vnitřně zůstává v pracovním módu. Nezávisle od toho mohou být čteny nastavené hodnoty parametrů: Krátkými stlačeními tlačítka Mode/Enter je možno listovat jednotlivé parametry. Po krátkém stlačením tlačítka Set zobrazuje přístroj po dobu 15s příslušnou hodnotu parametru. Pak přejde přístroj zpět do Run-módu. Programovací mód Nastavení hodnot parametrů Přístroj přejde do programovacího módu, když bude zvolen parametr a pak bude déle než 5s stlačeno tlačítko Set (hodnota parametru bude signalizována blikavě a nato pak bude spojitě zvyšována). Také zde zůstává přístroj interně v pracovním provozu módu. Provádí dále své hlídací funkce se stávajícími parametry, až do doby kdy bude změna dokončena. Hodnotu parametru můžete změnit pomocí tlačítka Set a tlačítkem Mode/Enter ji potvrdit. Přístroj přejde zpět do módu Run, pokud nebude po dobu 15s stlačeno žádné tlačítko. 7

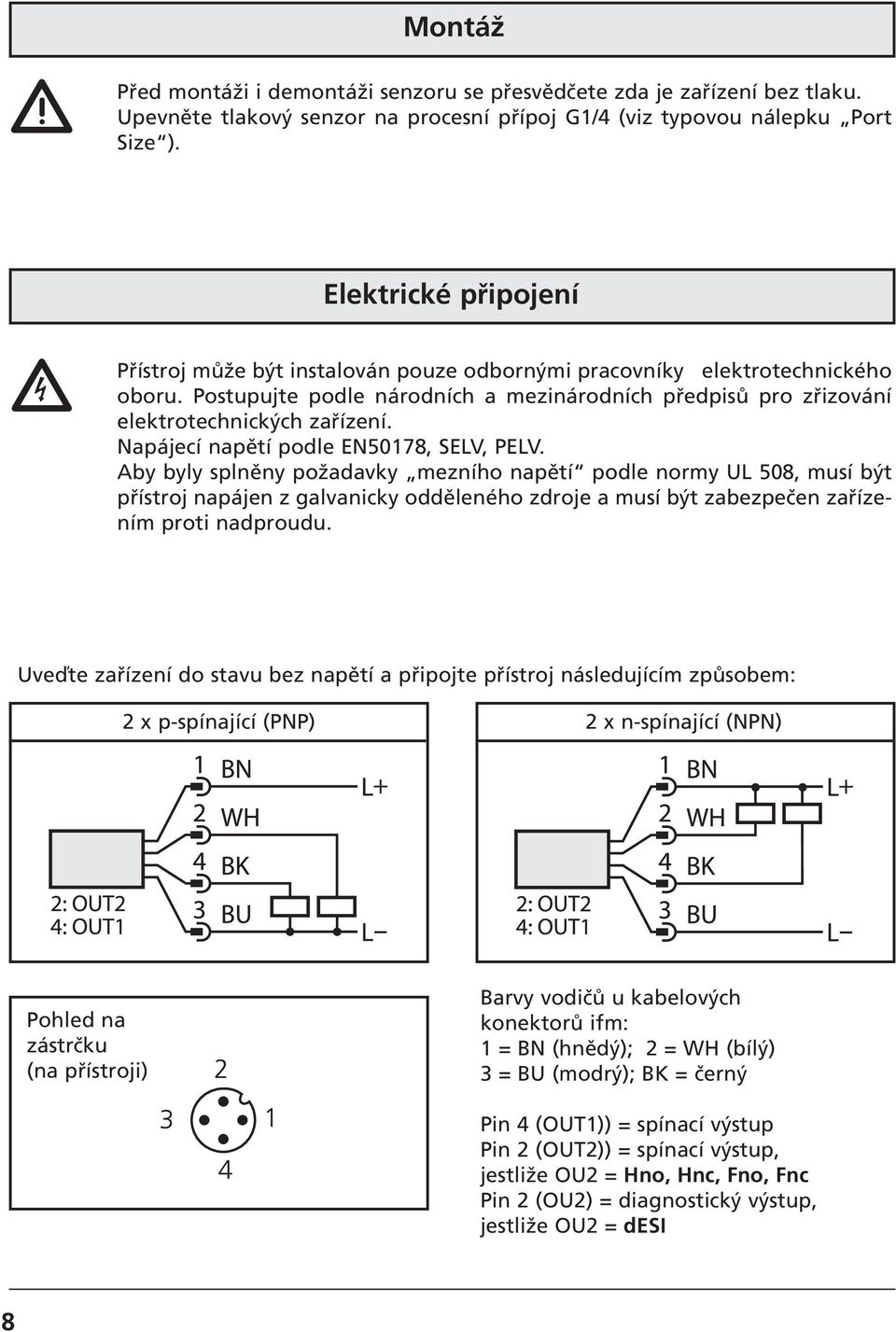

8 Montáž Před montáži i demontáži senzoru se přesvědčete zda je zařízení bez tlaku. Upevněte tlakový senzor na procesní přípoj G1/4 (viz typovou nálepku Port Size ). Elektrické připojení Přístroj může být instalován pouze odbornými pracovníky elektrotechnického oboru. Postupujte podle národních a mezinárodních předpisů pro zřizování elektrotechnických zařízení. Napájecí napětí podle EN50178, SELV, PELV. Aby byly splněny požadavky mezního napětí podle normy UL 508, musí být přístroj napájen z galvanicky odděleného zdroje a musí být zabezpečen zařízením proti nadproudu. Uveďte zařízení do stavu bez napětí a připojte přístroj následujícím způsobem: 2 x p-spínající (PNP) 2 x n-spínající (NPN) Pohled na zástrčku (na přístroji) Barvy vodičů u kabelových konektorů ifm: 1 = BN (hnědý); 2 = WH (bílý) 3 = BU (modrý); BK = černý Pin 4 (OUT1)) = spínací výstup Pin 2 (OUT2)) = spínací výstup, jestliže OU2 = Hno, Hnc, Fno, Fnc Pin 2 (OU2) = diagnostický výstup, jestliže OU2 = desi 8

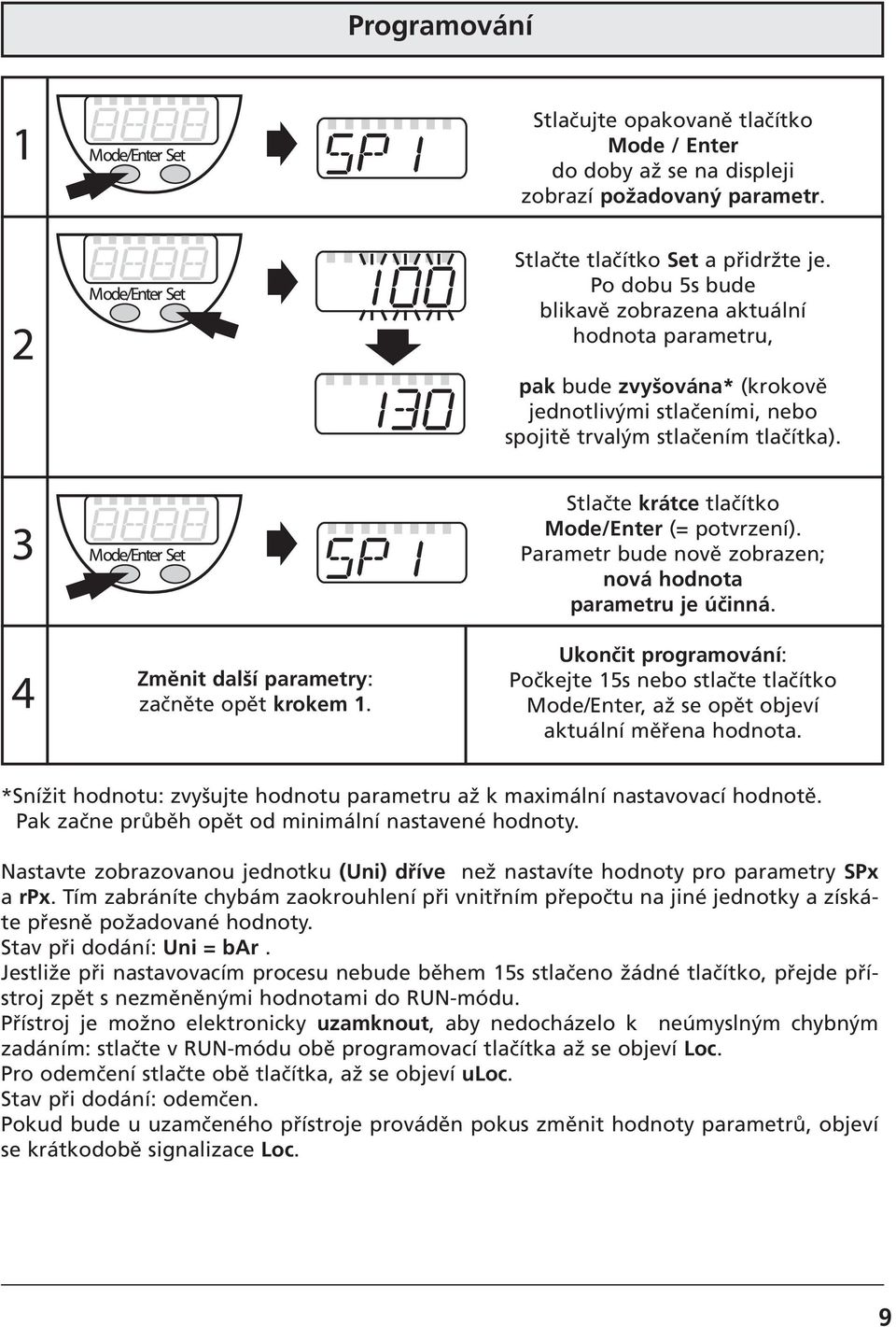

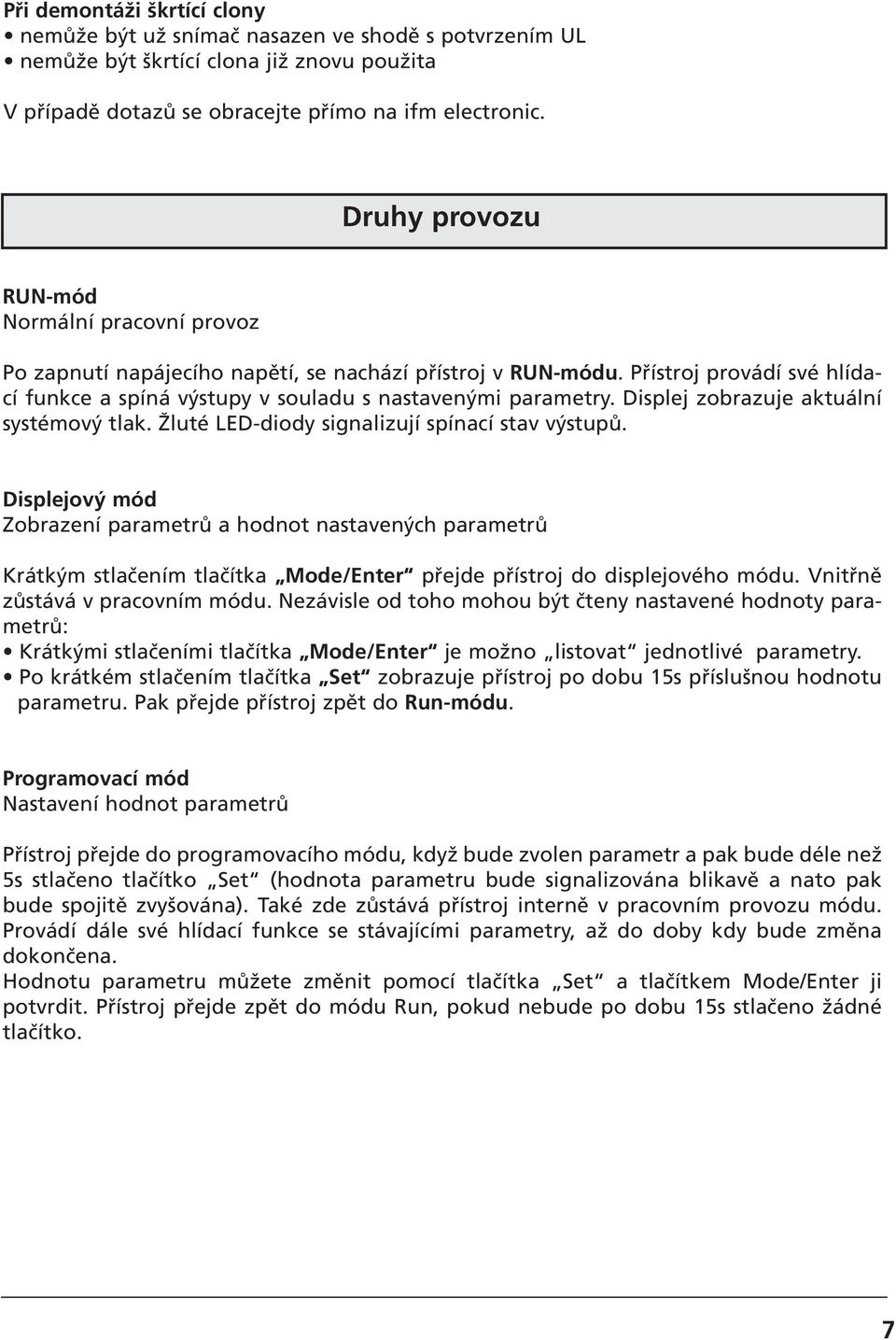

9 Programování Stlačujte opakovaně tlačítko Mode / Enter do doby až se na displeji zobrazí požadovaný parametr. Stlačte tlačítko Set a přidržte je. Po dobu 5s bude blikavě zobrazena aktuální hodnota parametru, pak bude zvyšována* (krokově jednotlivými stlačeními, nebo spojitě trvalým stlačením tlačítka). Stlačte krátce tlačítko Mode/Enter (= potvrzení). Parametr bude nově zobrazen; nová hodnota parametru je účinná. Změnit další parametry: začněte opět krokem 1. Ukončit programování: Počkejte 15s nebo stlačte tlačítko Mode/Enter, až se opět objeví aktuální měřena hodnota. *Snížit hodnotu: zvyšujte hodnotu parametru až k maximální nastavovací hodnotě. Pak začne průběh opět od minimální nastavené hodnoty. Nastavte zobrazovanou jednotku (Uni) dříve než nastavíte hodnoty pro parametry SPx a rpx. Tím zabráníte chybám zaokrouhlení při vnitřním přepočtu na jiné jednotky a získáte přesně požadované hodnoty. Stav při dodání: Uni = bar. Jestliže při nastavovacím procesu nebude během 15s stlačeno žádné tlačítko, přejde přístroj zpět s nezměněnými hodnotami do RUN-módu. Přístroj je možno elektronicky uzamknout, aby nedocházelo k neúmyslným chybným zadáním: stlačte v RUN-módu obě programovací tlačítka až se objeví Loc. Pro odemčení stlačte obě tlačítka, až se objeví uloc. Stav při dodání: odemčen. Pokud bude u uzamčeného přístroje prováděn pokus změnit hodnoty parametrů, objeví se krátkodobě signalizace Loc. 9

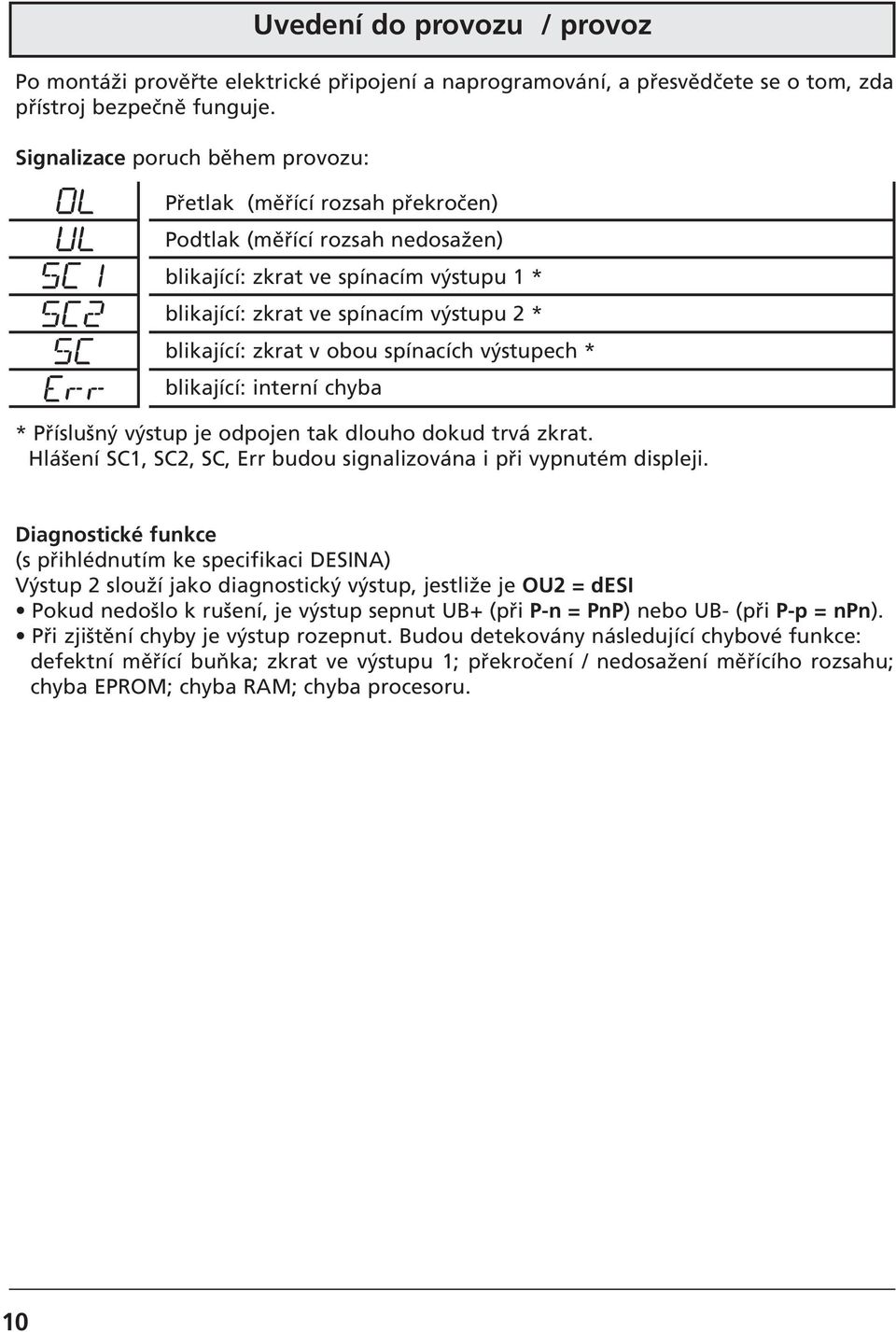

10 Po montáži prověřte elektrické připojení a naprogramování, a přesvědčete se o tom, zda přístroj bezpečně funguje. Signalizace poruch během provozu: Uvedení do provozu / provoz Přetlak (měřící rozsah překročen) Podtlak (měřící rozsah nedosažen) blikající: zkrat ve spínacím výstupu 1 * blikající: zkrat ve spínacím výstupu 2 * blikající: zkrat v obou spínacích výstupech * blikající: interní chyba * Příslušný výstup je odpojen tak dlouho dokud trvá zkrat. Hlášení SC1, SC2, SC, Err budou signalizována i při vypnutém displeji. Diagnostické funkce (s přihlédnutím ke specifikaci DESINA) Výstup 2 slouží jako diagnostický výstup, jestliže je OU2 = desi Pokud nedošlo k rušení, je výstup sepnut UB+ (při P-n = PnP) nebo UB- (při P-p = npn). Při zjištění chyby je výstup rozepnut. Budou detekovány následující chybové funkce: defektní měřící buňka; zkrat ve výstupu 1; překročení / nedosažení měřícího rozsahu; chyba EPROM; chyba RAM; chyba procesoru. 10

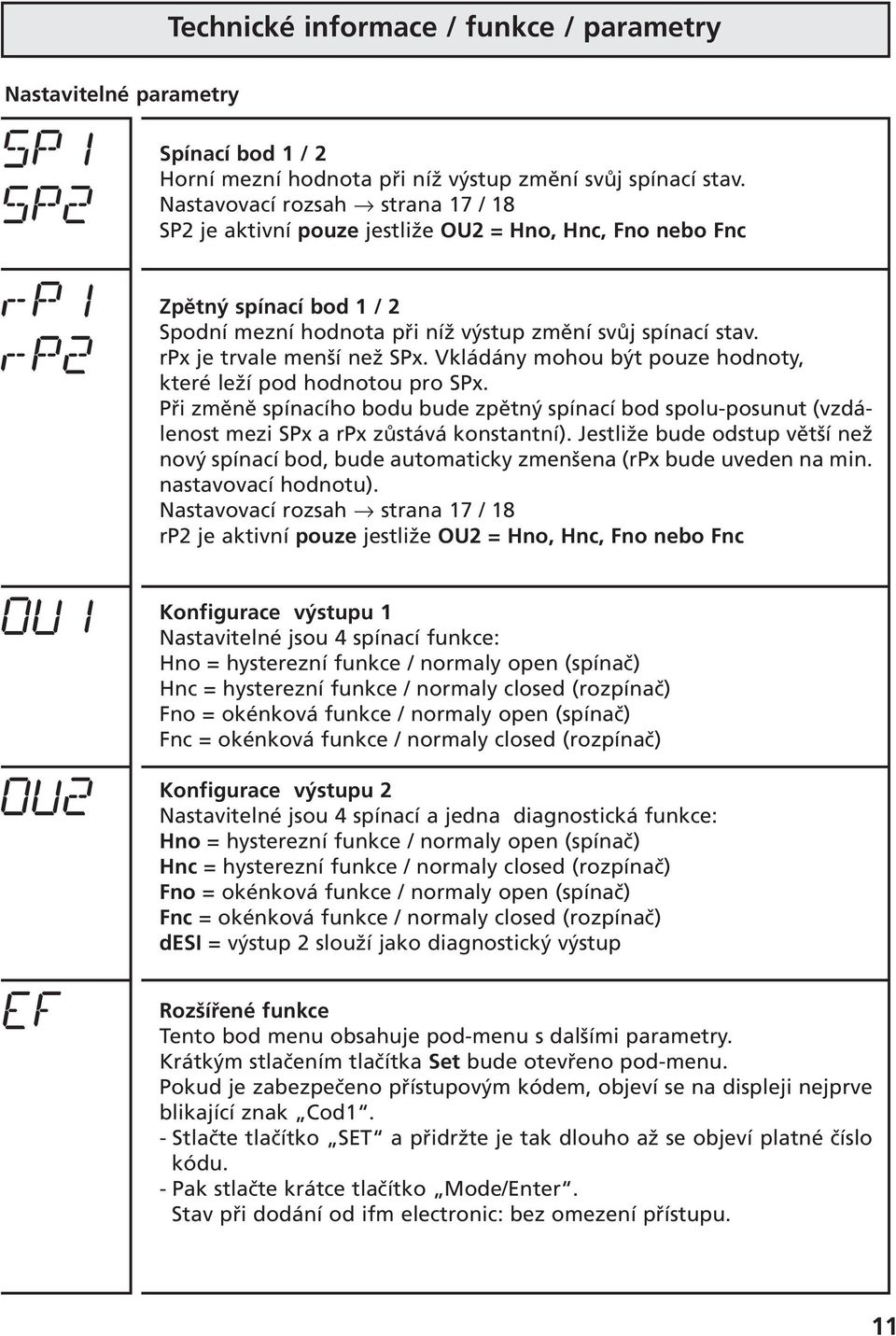

11 Technické informace / funkce / parametry Nastavitelné parametry Spínací bod 1 / 2 Horní mezní hodnota při níž výstup změní svůj spínací stav. Nastavovací rozsah strana 17 / 18 SP2 je aktivní pouze jestliže OU2 = Hno, Hnc, Fno nebo Fnc Zpětný spínací bod 1 / 2 Spodní mezní hodnota při níž výstup změní svůj spínací stav. rpx je trvale menší než SPx. Vkládány mohou být pouze hodnoty, které leží pod hodnotou pro SPx. Při změně spínacího bodu bude zpětný spínací bod spolu-posunut (vzdálenost mezi SPx a rpx zůstává konstantní). Jestliže bude odstup větší než nový spínací bod, bude automaticky zmenšena (rpx bude uveden na min. nastavovací hodnotu). Nastavovací rozsah strana 17 / 18 rp2 je aktivní pouze jestliže OU2 = Hno, Hnc, Fno nebo Fnc Konfigurace výstupu 1 Nastavitelné jsou 4 spínací funkce: Hno = hysterezní funkce / normaly open (spínač) Hnc = hysterezní funkce / normaly closed (rozpínač) Fno = okénková funkce / normaly open (spínač) Fnc = okénková funkce / normaly closed (rozpínač) Konfigurace výstupu 2 Nastavitelné jsou 4 spínací a jedna diagnostická funkce: Hno = hysterezní funkce / normaly open (spínač) Hnc = hysterezní funkce / normaly closed (rozpínač) Fno = okénková funkce / normaly open (spínač) Fnc = okénková funkce / normaly closed (rozpínač) desi = výstup 2 slouží jako diagnostický výstup Rozšířené funkce Tento bod menu obsahuje pod-menu s dalšími parametry. Krátkým stlačením tlačítka Set bude otevřeno pod-menu. Pokud je zabezpečeno přístupovým kódem, objeví se na displeji nejprve blikající znak Cod1. - Stlačte tlačítko SET a přidržte je tak dlouho až se objeví platné číslo kódu. - Pak stlačte krátce tlačítko Mode/Enter. Stav při dodání od ifm electronic: bez omezení přístupu. 11

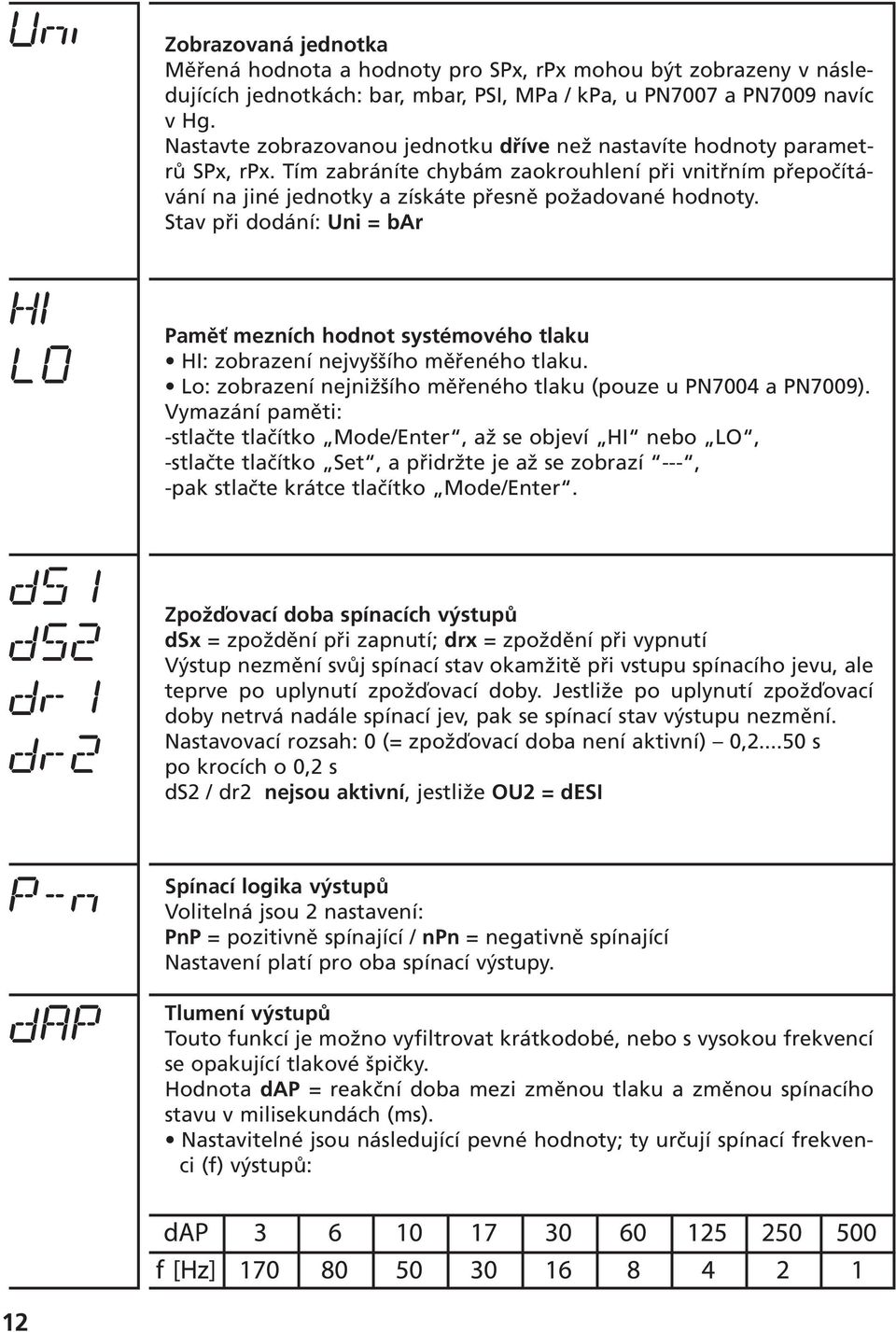

12 Zobrazovaná jednotka Měřená hodnota a hodnoty pro SPx, rpx mohou být zobrazeny v následujících jednotkách: bar, mbar, PSI, MPa / kpa, u PN7007 a PN7009 navíc v Hg. Nastavte zobrazovanou jednotku dříve než nastavíte hodnoty parametrů SPx, rpx. Tím zabráníte chybám zaokrouhlení při vnitřním přepočítávání na jiné jednotky a získáte přesně požadované hodnoty. Stav při dodání: Uni = bar Paměť mezních hodnot systémového tlaku HI: zobrazení nejvyššího měřeného tlaku. Lo: zobrazení nejnižšího měřeného tlaku (pouze u PN7004 a PN7009). Vymazání paměti: -stlačte tlačítko Mode/Enter, až se objeví HI nebo LO, -stlačte tlačítko Set, a přidržte je až se zobrazí ---, -pak stlačte krátce tlačítko Mode/Enter. Zpožďovací doba spínacích výstupů dsx = zpoždění při zapnutí; drx = zpoždění při vypnutí Výstup nezmění svůj spínací stav okamžitě při vstupu spínacího jevu, ale teprve po uplynutí zpožďovací doby. Jestliže po uplynutí zpožďovací doby netrvá nadále spínací jev, pak se spínací stav výstupu nezmění. Nastavovací rozsah: 0 (= zpožďovací doba není aktivní) 0, s po krocích o 0,2 s ds2 / dr2 nejsou aktivní, jestliže OU2 = desi Spínací logika výstupů Volitelná jsou 2 nastavení: PnP = pozitivně spínající / npn = negativně spínající Nastavení platí pro oba spínací výstupy. Tlumení výstupů Touto funkcí je možno vyfiltrovat krátkodobé, nebo s vysokou frekvencí se opakující tlakové špičky. Hodnota dap = reakční doba mezi změnou tlaku a změnou spínacího stavu v milisekundách (ms). Nastavitelné jsou následující pevné hodnoty; ty určují spínací frekvenci (f) výstupů: 12

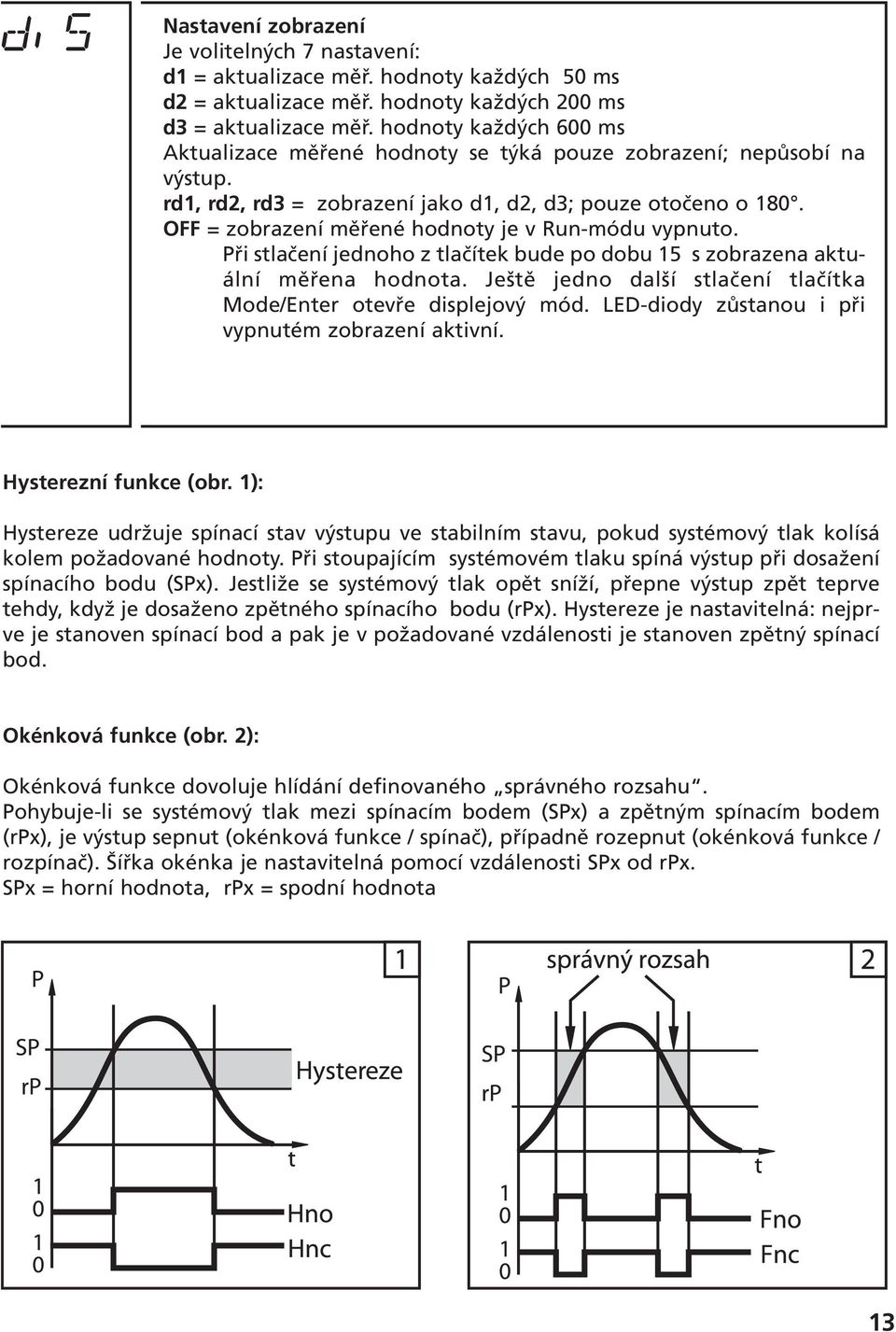

13 Nastavení zobrazení Je volitelných 7 nastavení: d1 = aktualizace měř. hodnoty každých 50 ms d2 = aktualizace měř. hodnoty každých 200 ms d3 = aktualizace měř. hodnoty každých 600 ms Aktualizace měřené hodnoty se týká pouze zobrazení; nepůsobí na výstup. rd1, rd2, rd3 = zobrazení jako d1, d2, d3; pouze otočeno o 180. OFF = zobrazení měřené hodnoty je v Run-módu vypnuto. Při stlačení jednoho z tlačítek bude po dobu 15 s zobrazena aktuální měřena hodnota. Ještě jedno další stlačení tlačítka Mode/Enter otevře displejový mód. LED-diody zůstanou i při vypnutém zobrazení aktivní. Hysterezní funkce (obr. 1): Hystereze udržuje spínací stav výstupu ve stabilním stavu, pokud systémový tlak kolísá kolem požadované hodnoty. Při stoupajícím systémovém tlaku spíná výstup při dosažení spínacího bodu (SPx). Jestliže se systémový tlak opět sníží, přepne výstup zpět teprve tehdy, když je dosaženo zpětného spínacího bodu (rpx). Hystereze je nastavitelná: nejprve je stanoven spínací bod a pak je v požadované vzdálenosti je stanoven zpětný spínací bod. Okénková funkce (obr. 2): Okénková funkce dovoluje hlídání definovaného správného rozsahu. Pohybuje-li se systémový tlak mezi spínacím bodem (SPx) a zpětným spínacím bodem (rpx), je výstup sepnut (okénková funkce / spínač), případně rozepnut (okénková funkce / rozpínač). Šířka okénka je nastavitelná pomocí vzdálenosti SPx od rpx. SPx = horní hodnota, rpx = spodní hodnota 13

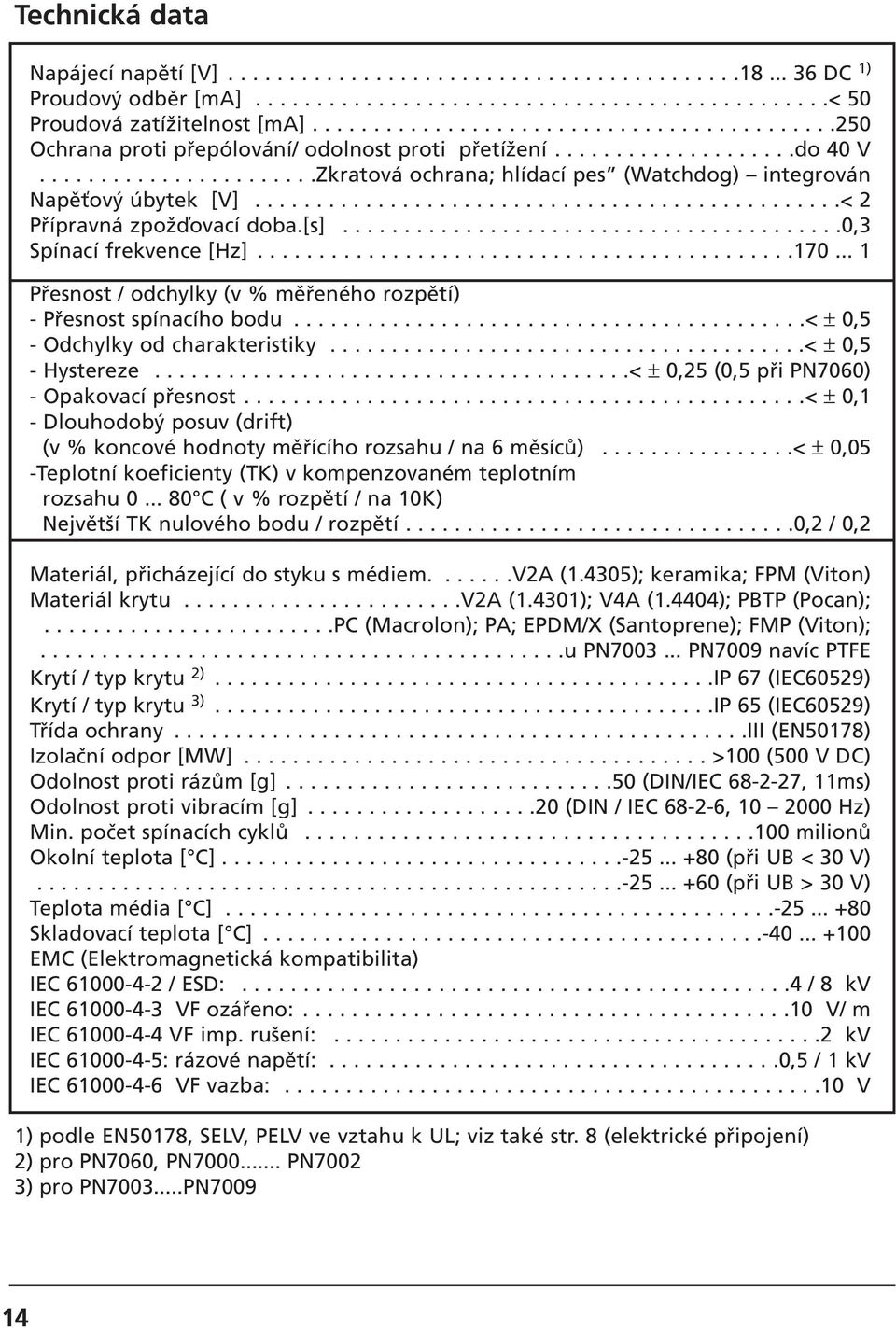

14 Technická data Napájecí napětí [V] DC 1) Proudový odběr [ma] < 50 Proudová zatížitelnost [ma] Ochrana proti přepólování/ odolnost proti přetížení do 40 V Zkratová ochrana; hlídací pes (Watchdog) integrován Napěťový úbytek [V] < 2 Přípravná zpožďovací doba.[s] ,3 Spínací frekvence [Hz] Přesnost / odchylky (v % měřeného rozpětí) - Přesnost spínacího bodu < ± 0,5 - Odchylky od charakteristiky < ± 0,5 - Hystereze < ± 0,25 (0,5 při PN7060) - Opakovací přesnost < ± 0,1 - Dlouhodobý posuv (drift) (v % koncové hodnoty měřícího rozsahu / na 6 měsíců) < ± 0,05 -Teplotní koeficienty (TK) v kompenzovaném teplotním rozsahu C ( v % rozpětí / na 10K) Největší TK nulového bodu / rozpětí ,2 / 0,2 Materiál, přicházející do styku s médiem v2a (1.4305); keramika; FPM (Viton) Materiál krytu v2a (1.4301); V4A (1.4404); PBTP (Pocan); PC (Macrolon); PA; EPDM/X (Santoprene); FMP (Viton); u PN PN7009 navíc PTFE Krytí / typ krytu 2) IP 67 (IEC60529) Krytí / typ krytu 3) IP 65 (IEC60529) Třída ochrany iii (EN50178) Izolační odpor [MW] >100 (500 V DC) Odolnost proti rázům [g] (DIN/IEC , 11ms) Odolnost proti vibracím [g] (DIN / IEC , Hz) Min. počet spínacích cyklů milionů Okolní teplota [ C] (při UB < 30 V) (při UB > 30 V) Teplota média [ C] Skladovací teplota [ C] EMC (Elektromagnetická kompatibilita) IEC / ESD: / 8 kv IEC VF ozářeno: V/ m IEC VF imp. rušení: kv IEC : rázové napětí: ,5 / 1 kv IEC VF vazba: V 1) podle EN50178, SELV, PELV ve vztahu k UL; viz také str. 8 (elektrické připojení) 2) pro PN7060, PN PN7002 3) pro PN PN

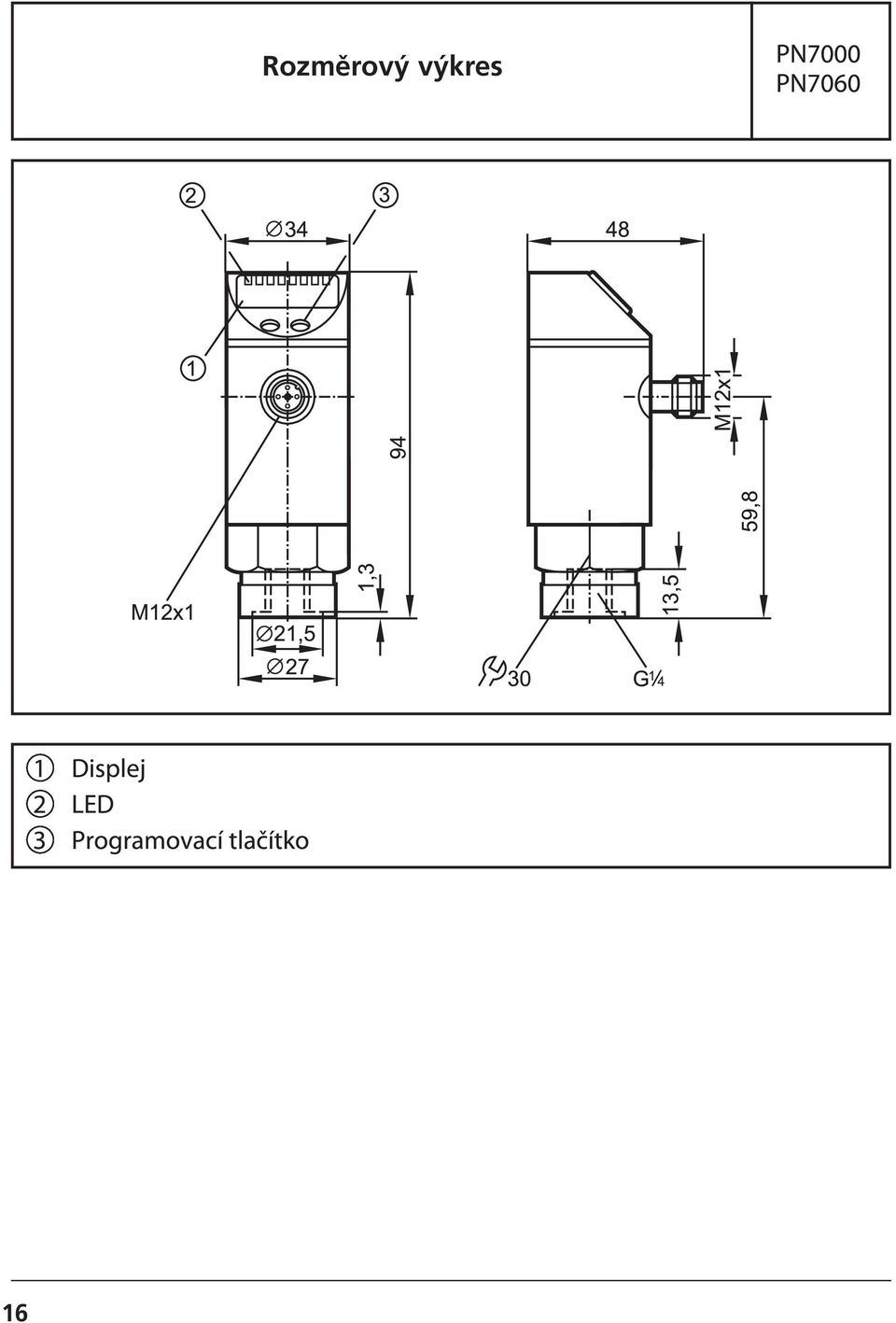

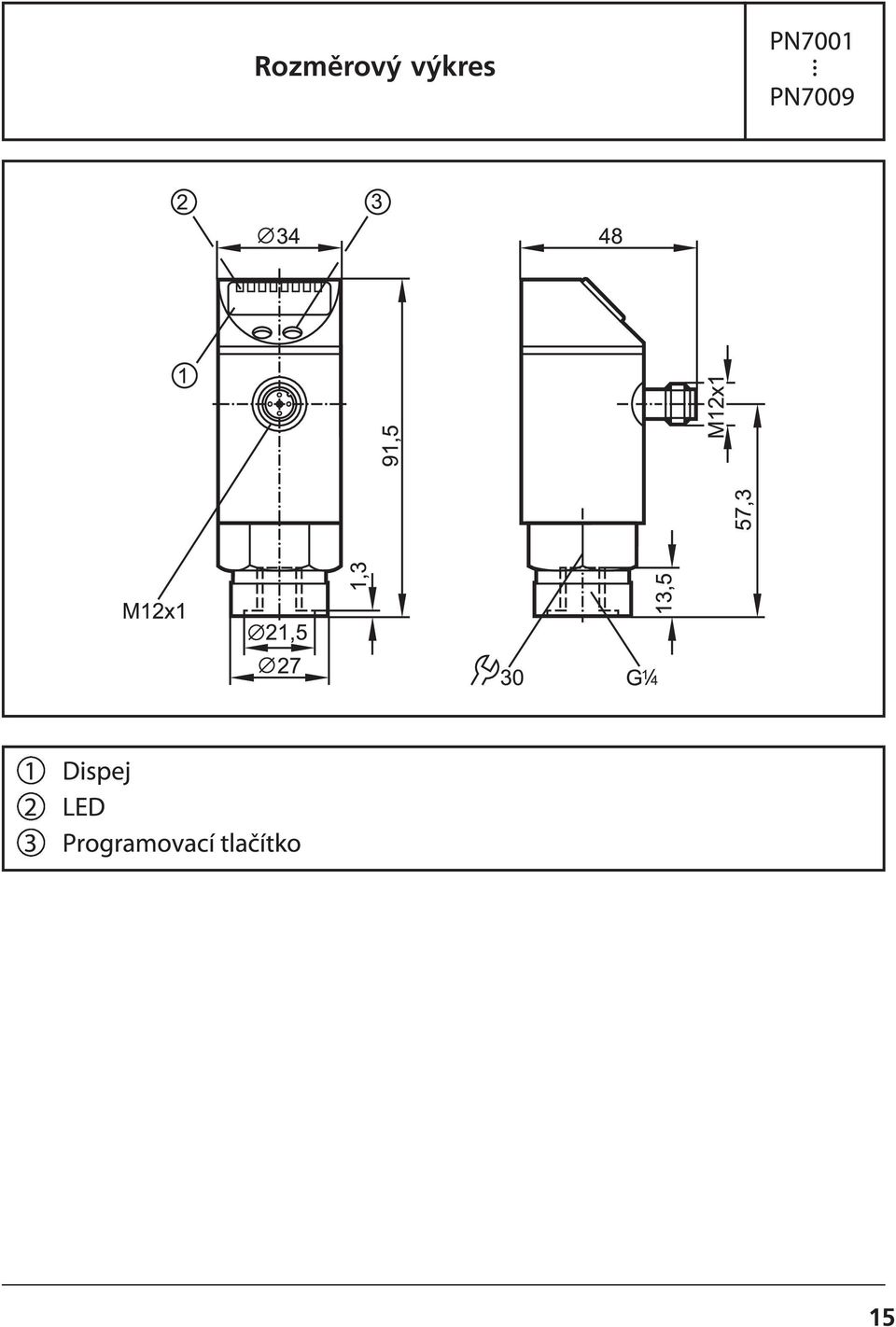

15 Rozměrový výkres 15
16 16 Rozměrový výkres

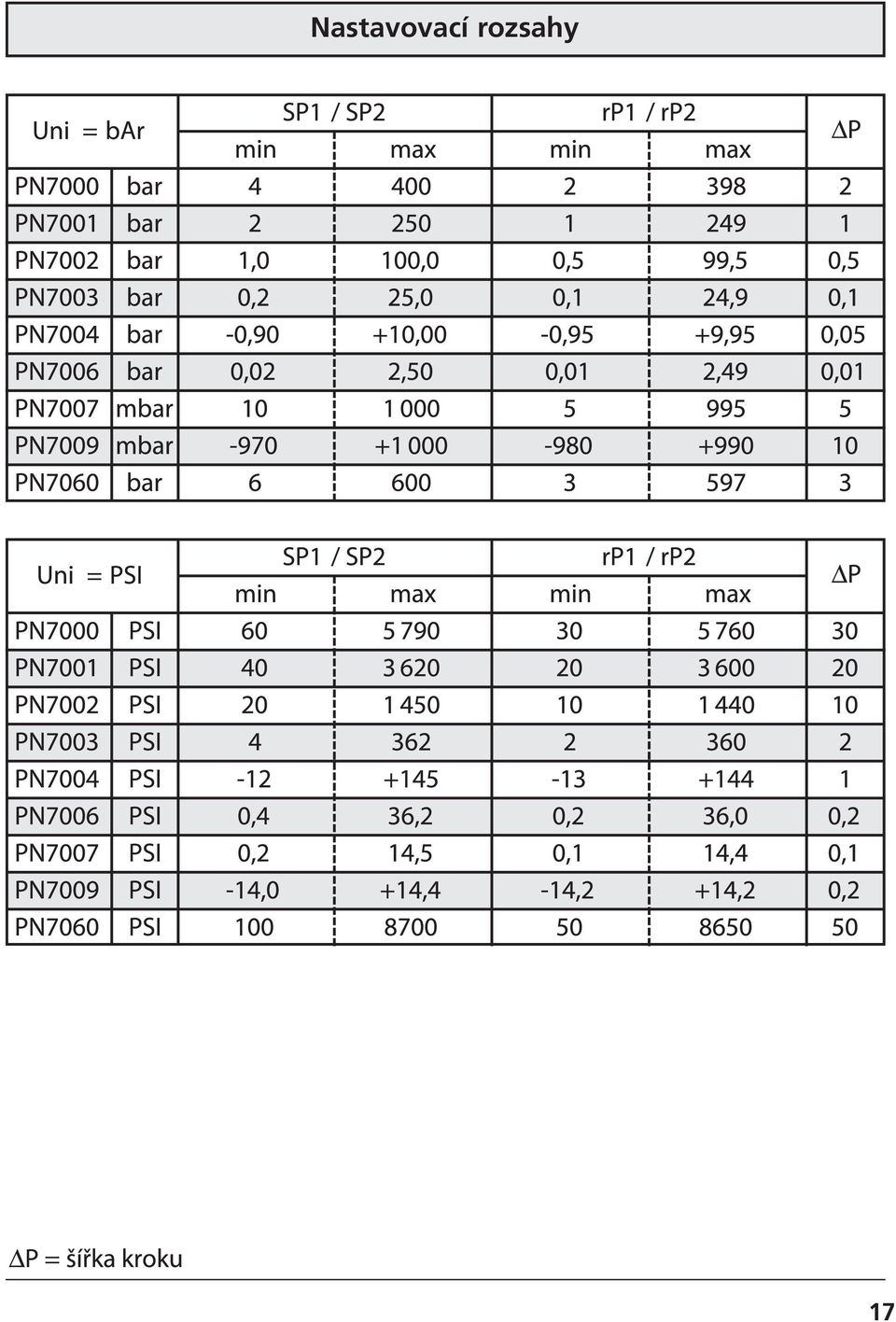

17 Nastavovací rozsahy 17
18 18 Nastavovací rozsahy

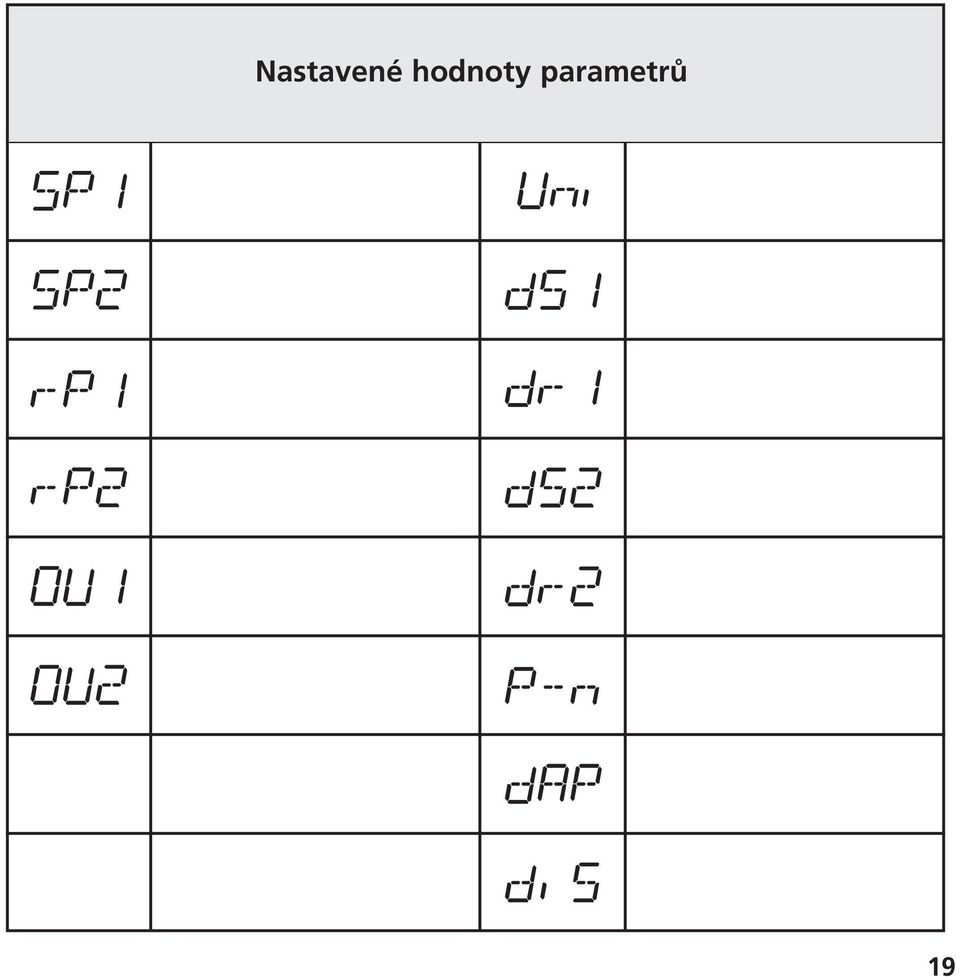

19 Nastavené hodnoty parametrů 19
