1 magicolor 5440 DL Návod k obsluze J C

2 Ochranné známky KONICA MINOLTA a logo KONICA MINOLTA jsou obchodní značky nebo registrované ochranné známky společnosti KONICA MINOLTA HOLDINGS, INC. magicolor je obchodní značka nebo registrovaná ochranná známka společnosti KONICA MINOLTA PRINTING SOLUTIONS U.S.A., INC. Autorská práva Copyright 2004, KONICA MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building, Marunouchi, Chiyoda-ku, Tokyo, , Japan. Veškerá práva vyhrazena. Návod nesmí být kopírován vcelku ani po částech, ani nesmí být převáděn na jiná média nebo překládán do jiných jazyků bez výslovného písemného souhlasu společnosti KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. Poznámka k návodu Společnost KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. si vyhrazuje právo na provedení změn návodu a popisovaného zařízení bez předchozího oznámení. Při vytváření příručky bylo vynaloženo maximální úsilí, aby byla bez nepřesností a aby v ní byly uvedeny všechny potřebné informace. Přesto společnost KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. nepřebírá žádné záruky, zahrnující bez omezení i jakékoliv záruky obchodovatelnosti a použitelnosti pro určité účely, které by mohly vyplývat z tohoto návodu. Společnost KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. nepřebírá žádnou odpovědnost za chyby obsažené v příručce nebo za náhodné, speciální nebo vyplývající škody a ztráty, vzniklé přípravou nebo používáním informací, obsažených v této příručce, při obsluze zařízení, nebo spojené s výkonností zařízení, obsluhovaného podle těchto informací.

3 Licenční ujednání na používání dodávaného softwaru S tiskárnou jsou dodávány následující materiály poskytnuté společností Konica Minolta Business Technologies, Inc. (KMBT): software dodaný jako součást tiskového systému, digitálně kódovaná, strojově čitelná data zakódovaná ve speciálním formátu a v šifrované podobě (dále jako Písma ), další software pro instalaci na počítači a použití ve spojení s tiskovým softwarem (dále jako Řídicí software ) a přidružené písemné materiály (dále jako Dokumentace ). Termín Software se v tomto ujednání vztahuje na Tiskový software, Písma a Řídicí software a také zahrnuje všechny aktualizace, upravené verze, doplňky a kopie Softwaru. Software můžete používat v souladu s podmínkami v tomto Licenčním ujednání. KMBT Vám poskytuje nevýlučné právo pro používání Softwaru a Dokumentace za předpokladu, že souhlasíte s následujícími podmínkami: 1. Tiskový software a dodaná Písma můžete použít pro zobrazovací účely na licencovaném výstupním zařízení (nebo více takových zařízeních) výhradně pro vnitřní firemní účely. 2. Kromě podmínek pro použití Písem, stanovených v sekci 1 (Tiskový software) uvedené výše, můžete písma Roman používat pro reprodukci tlouš ky, stylu a verze písmen, číslic, znaků a symbolů ( Řezy písma ) na displeji nebo monitoru pro Vaše vnitřní firemní účely. 3. Můžete zhotovit jednu záložní kopii Řídicího softwaru za předpokladu, že tato kopie nebude instalována nebo použita na žádném počítači. Nehledě na výše zmíněná omezení můžete instalovat Řídicí software na jakémkoli počtu počítačů výhradně pro použití s jedním nebo více tiskovými systémy, používajícími Tiskový software. 4. Práva uvedená v tomto Licenčním ujednání můžete převést na nabyvatele všech práv a nároků držitele licence na daný Software a Dokumentaci (dále jen Nabyvatel ) za předpokladu, že Nabyvateli předáte všechny kopie daného Softwaru a Dokumentace. Nabyvatel souhlasí, že se bude řídit podmínkami a požadavky, uvedenými v tomto Licenčním ujednání. 5. Souhlasíte s tím, že nebudete modifikovat, přizpůsobovat nebo překládat Software a Dokumentaci. 6. Souhlasíte s tím, že se nepokusíte o změny, zpětný překlad, rozšifrování, zpětné inženýrství a překlad Softwaru. 7. Společnost KMBT si vyhrazuje právo na vlastnický nárok a vlastnictví Softwaru a Dokumentace a všech kopií Softwaru a Dokumentace. 8. Obchodní značky budou používány podle obecně platných postupů, včetně uvedení názvu nebo jména vlastníka obchodní značky. Obchodní značky lze použít pouze pro identifikaci tištěného výstupu, vytvořeného pomocí Softwaru. Takové použití jakékoli obchodní značky Vám nedává žádná práva na vlastnictví těchto obchodních značek. 9. Nesmíte najímat, pronajímat, udělovat licenci, půjčovat nebo předávat verze nebo kopie Softwaru, které Držitel licence nepoužívá, nebo Softwaru obsaženého na jakémkoli nepoužívaném médiu, kromě případu trvalého převodu veškerého Softwaru a Dokumentace, jak je popsáno výše. 10. Společnost KMBT ani její dodavatelé nebudou v žádném případě zodpovědni za následné, náhodné NEPŘÍMÉ, TRESTNĚPRÁVNÍ nebo zvláštní škody zahrnující jakoukoli ztrátu zisku nebo investic, a to i v případě, že společnost KMBT byla na možnost vzniku takové škody upozorněna, nebo za jakékoliv požadavky jakýchkoliv třetích stran. Společnost KMBT a její dodavatelé se zříkají všech záruk týkajících se Softwaru, výslovných nebo implicitních, zahrnujících bez omezení vyplývající záruky obchodovatelnosti nebo vhodnosti pro určitý účel, vlastnický nárok a porušení práv třetích stran. Některé státy nebo země nedovolují vyloučení nebo omezení odpovědnosti za následné, náhodné nebo speciální škody, proto se uvedená omezení nemusí na Vás vztahovat.

4 11. Poznámka pro vládní uživatele v USA: Software je komerční položka podle definice v článku 48 C.F.R.2.101, skládající se z komerčního počítačového softwaru a dokumentace ke komerčnímu počítačovému softwaru, podle podmínek v článku 48 C.F.R V souladu s články 48 C.F.R a 48 C.F.R až nabývají všichni vládní uživatelé Software pouze s těmi právy, popsanými v tomto Licenčním ujednání. 12. Souhlasíte s tím, že nebudete exportovat Software v jakékoli podobě způsobem, který by porušoval jakýkoli zákon nebo směrnici týkající se nařízení pro export příslušné země.

5 Obsah 1 Úvod... 1 Seznámení s tiskárnou 2 Prostorové požadavky 2 Části tiskárny 3 Pohled zepředu 3 Pohled zezadu 4 Příslušenství 4 Pohled zepředu na tiskárnu s doplňky 4 2 Instalace softwaru... 5 CD-ROM Utilities and Documentation (Obslužné programy a dokumentace) 6 Ovladače 6 Obslužné programy 6 Systémové požadavky 7 Volba výchozích nastavení ovladače pro Windows 8 Odinstalování ovladače tiskárny (ve Windows) 9 Otevření ovladače tiskárny (ve Windows) 10 Windows XP/Server Windows 2000/Me/98SE/NT Obsah i

6 Používání ovladače tiskárny 10 Společná tlačítka 10 OK 10 Storno 10 Použít 11 Nápověda 11 Rychlé nastavení 11 Rozvržení stránky 11 Obrázek tiskárny 11 Karta Nastavení 11 Karta Papír 12 Karta Kvalita 12 Karta Nastavení doplňků zařízení 12 3 Práce s Reportérem a Centrem sledování stavu tiskárny Práce s programem Reportér 14 Úvod 14 Spuštění programu Reportér a zobrazení stavu spotřebního materiálu 14 Změna velikosti okna programu Reportér 14 Používání programu Reportér 14 Rozpoznání hlášení programu Reportér 15 Řešení potíží pomocí programu Reportér 15 Ukončení programu Reportér 15 Práce s programem Centrum sledování stavu tiskárny 16 Úvod 16 Systémové požadavky 16 Spuštění programu Centrum sledování stavu tiskárny a zobrazení stavu spotřebního materiálu 16 Používání programu Centrum sledování stavu tiskárny 17 Rozlišení hlášení programu Centrum sledování stavu tiskárny 18 Ukončení programu Centrum sledování stavu tiskárny 18 4 Ovládací panel tiskárny a nabídky pro konfiguraci Ovládací panel 20 Indikátory a tlačítka na ovládacím panelu 20 Indikátory stavu toneru 22 Přehled nabídek pro konfiguraci tiskárny 22 Nabídka pro konfiguraci 23 Nabídka Speciální stránky 26 Nabídka Jazyk 26 Nabídka Zařízení 26 Nabídka Sí 29 Nabídka Využití spotřebního materiálu 31 Nabídka Přímý tisk 31 ii Obsah

7 5 Přímý tisk Přímý tisk 34 Přímý tisk z digitálního fotoaparátu 34 6 Tisková média Vlastnosti tiskových médií 38 Druhy tiskových médií 39 Kancelářský papír (recyklovaný papír) 39 Silný papír 40 Obálky 41 Samolepicí štítky 42 Hlavičkový papír 43 Pohlednice 43 Průhledné fólie 44 Lesklý karton 45 Tisková oblast 46 Tisková oblast obálky 46 Okraje stránky 46 Zakládání médií 47 Zásobník 1 47 Zakládání kancelářského papíru 47 Zásobníky 2 a 3 (doplňkové spodní podavače) 50 Zakládání kancelářského papíru 50 Zásobník pro manuální podávání 53 Zakládání kancelářského papíru 53 Jiná média 55 Zakládání obálek 55 Zakládání archů se štítky/pohlednic/silného papíru/lesklého kartonu a průhledných fólií 59 Oboustranný tisk 61 Výstupní zásobník 62 Ukládání tiskových médií 63 7 Výměna spotřebního materiálu Výměna spotřebního materiálu 66 Zásobníky toneru 66 Výměna zásobníku toneru 69 Výměna nádobky na přebytečný toner 74 Výměna přenosového válečku 76 Výměna přenosového válečku 77 Výměna ozónového filtru 80 Výměna jednotky přenosového pásu 81 Obsah iii

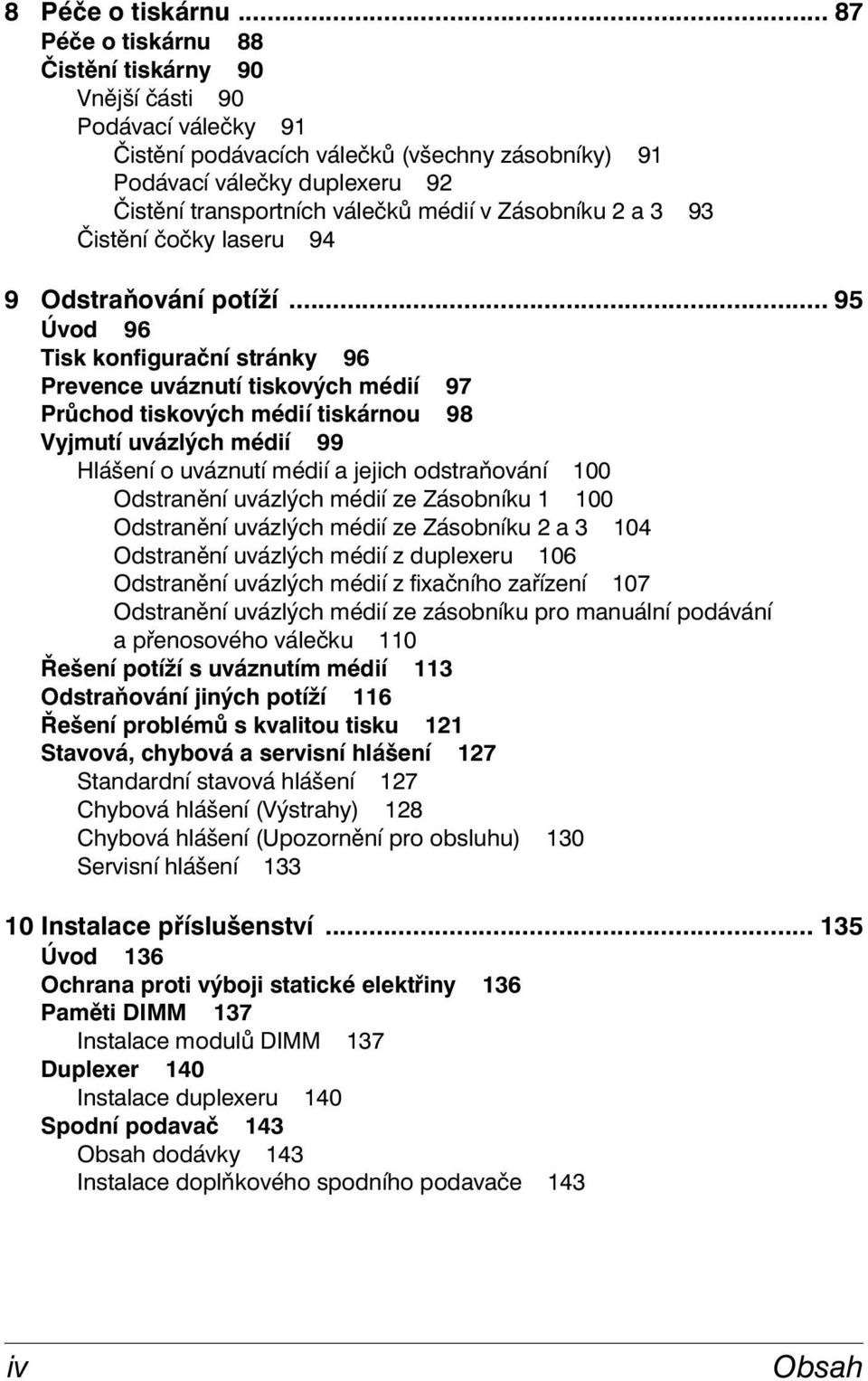

8 8 Péče o tiskárnu Péče o tiskárnu 88 Čistění tiskárny 90 Vnější části 90 Podávací válečky 91 Čistění podávacích válečků (všechny zásobníky) 91 Podávací válečky duplexeru 92 Čistění transportních válečků médií v Zásobníku 2 a 3 93 Čistění čočky laseru 94 9 Odstraňování potíží Úvod 96 Tisk konfigurační stránky 96 Prevence uváznutí tiskových médií 97 Průchod tiskových médií tiskárnou 98 Vyjmutí uvázlých médií 99 Hlášení o uváznutí médií a jejich odstraňování 100 Odstranění uvázlých médií ze Zásobníku Odstranění uvázlých médií ze Zásobníku 2 a Odstranění uvázlých médií z duplexeru 106 Odstranění uvázlých médií z fixačního zařízení 107 Odstranění uvázlých médií ze zásobníku pro manuální podávání a přenosového válečku 110 Řešení potíží s uváznutím médií 113 Odstraňování jiných potíží 116 Řešení problémů s kvalitou tisku 121 Stavová, chybová a servisní hlášení 127 Standardní stavová hlášení 127 Chybová hlášení (Výstrahy) 128 Chybová hlášení (Upozornění pro obsluhu) 130 Servisní hlášení Instalace příslušenství Úvod 136 Ochrana proti výboji statické elektřiny 136 Paměti DIMM 137 Instalace modulů DIMM 137 Duplexer 140 Instalace duplexeru 140 Spodní podavač 143 Obsah dodávky 143 Instalace doplňkového spodního podavače 143 iv Obsah

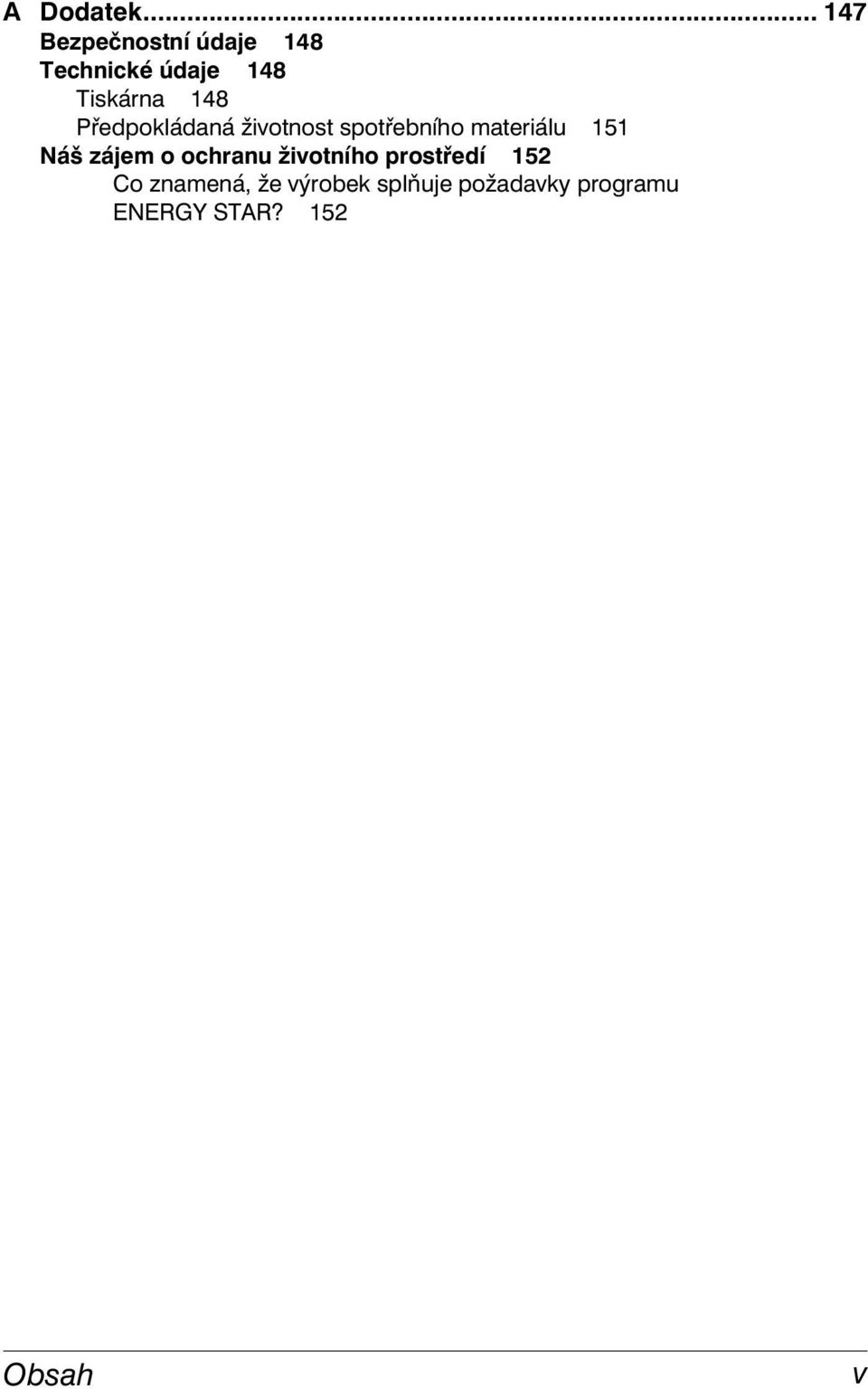

9 A Dodatek Bezpečnostní údaje 148 Technické údaje 148 Tiskárna 148 Předpokládaná životnost spotřebního materiálu 151 Náš zájem o ochranu životního prostředí 152 Co znamená, že výrobek splňuje požadavky programu ENERGY STAR? 152 Obsah v

10

11 Úvod 1

12 Seznámení s tiskárnou Prostorové požadavky Doporučujeme dodržovat prostorové požadavky, uvedené na obrázcích, zaručují snadnou obsluhu tiskárny, výměnu spotřebního materiálu a údržbu. 733 mm (28.9 ") 480 mm (18.9 ") 420 mm (16.5 ") 60 mm (2.4 ") 110,5 mm (4.4 ") 683 mm (27.0 ") 110,5 mm (4.4 ") 22 mm (0.9 ") 440 mm (17.3 ") Pohled zepředu 957 mm (37.7 ") 337 mm (13.3 ") 520 mm (20.5 ") 100 mm (3.9 ") Pohled z boku!" Doplňky tiskárny jsou na obrázku zvýrazněny šedou barvou. 2 Seznámení s tiskárnou

13 Části tiskárny Na obrázcích jsou vyznačeny jednotlivé části tiskárny, jejichž názvy jsou používány v celé příručce, proto se s nimi podrobně seznamte. Pohled zepředu Ovládací panel 2. Výstupní zásobník 4 3. Horní kryt 4. Fixační zařízení 5. Pravý boční kryt Zásobník pro manuální podávání 7. Přenosový váleček 8. Přenosový pás Zásobník Úchyt 11. Přední kryt Nádobka na přebytečný toner 13. Zásobník toneru Seznámení s tiskárnou 3

14 Pohled zezadu 1. Rozhraní KONICA MINOLTA Digital Camera Direct Print 2. Vypínač 3. Ozónový filtr Zásuvka pro sí ovou šňůru 5. Konektor rozhraní Ethernet 10Base-T/100Base-TX (IEEE 802.3) Konektor rozhraní USB 7. Ventilační otvory Příslušenství 1. Nástroj na čistění čočky laseru 1 Pohled zepředu na tiskárnu s doplňky 1 1. Duplexer 2. Spodní podavače (Zásobníky 2 a 3) 2 4 Seznámení s tiskárnou

15 Instalace softwaru 2

16 CD-ROM Utilities and Documentation (Obslužné programy a dokumentace) Ovladače Ovladače Ovladač tiskárny pro Windows XP/ Server 2003/2000 Ovladač tiskárny pro Windows Me/98SE Ovladač tiskárny pro Windows NT 4.0 Ovladač tiskárny pro Macintosh OS X Ovladač tiskárny pro Linux Využití Ovladače zpřístupňují všechny funkce tiskárny, včetně dokončování a rozšířených možností rozvržení stránky. Viz také Otevření ovladače tiskárny (ve Windows) na stránce 10.!" Podrobnější informace o ovladačích tiskárny pro Macintosh a Linux najdete v návodu magicolor 5440 DL Reference Guide.!" Podrobné pokyny pro instalaci ovladačů tiskárny naleznete v Průvodci instalací magicolor 5440 DL. Obslužné programy Obslužné programy Reportér (pouze Windows) Využití Program Reportér umožňuje kontrolovat aktuální stav tiskárny, např. stav spotřebního materiálu nebo hlášení o chybách. Více podrobností naleznete v části Práce s programem Reportér na stránce 14. Centrum zjiš ování stavu tiskárny (pouze Windows) Umožňuje zjiš ovat stav zařízení z produkce společnosti KONICA MINOLTA zapojených v téže počítačové síti. Více podrobností naleznete v části Práce s programem Centrum sledování stavu tiskárny na stránce 16. PageScope Web Connection (Připojení na sí PageScope) Umožňuje z prostředí webového prohlížeče kontrolovat a měnit nastavení tiskáren připojených v počítačové síti. Více podrobností naleznete v návodu magicolor 5440 DL Reference Guide. 6 CD-ROM Utilities and Documentation

17 Systémové požadavky # Osobní počítač Pentium 2, 400 MHz (doporučujeme Pentium 3, 500 MHz nebo novější) Power Mac G3 nebo novější (doporučujeme G4 nebo novější) # Operační systém Microsoft Windows XP Home Edition/Professional, Windows Server 2003, Windows 2000, Windows Me, Windows 98SE, Windows NT 4.0 Mac OS X v10.2 nebo novější (doporučujeme instalovat nejnovější opravný balíček) Red Hat Linux 8.0 nebo novější (CUPS nebo novější), SuSE Linux 8.1 nebo novější (CUPS nebo novější)!" Ovladač tiskárny může být používán i s jinými než uvedenými verzemi Linux, pokud je instalován CUPS nebo novější. # Volné místo na pevném disku Asi 20 MB volného místa pro ovladač tiskárny a program Reportér Asi 128 MB volného místa pro zpracování tiskových obrazů # RAM 128 MB nebo více # Jednotka CD-ROM/DVD # V/V rozhraní Rozhraní Ethernet 10Base-T/100Base-TX (IEEE 802.3) Port vyhovující USB Revision 2.0!" Podrobnější informace o ovladačích tiskárny pro Macintosh a Linux najdete v návodu magicolor 5440 DL Reference Guide. Systémové požadavky 7

18 Volba výchozích nastavení ovladače pro Windows Než začnete s tiskárnou pracovat, doporučujeme Vám ověřit, případně změnit, výchozí nastavení ovladače. V případě, že jste k tiskárně instalovali i doplňky, měli byste jejich instalaci potvrdit v ovladači tiskárny. 1 Zpřístupněte ovladač tiskárny následujícím postupem: Windows XP/Server 2003 V nabídce Start zvolte Tiskárny a faxy, zobrazí se obsah složky Tiskárny a faxy. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Předvolby tisku. Windows 2000 V nabídce Start zvolte Nastavení a pak Tiskárny. Zobrazí se obsah složky Tiskárny. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Předvolby tisku. Windows Me/98SE V nabídce Start zvolte Nastavení a pak Tiskárny. Zobrazí se obsah složky Tiskárny. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Vlastnosti. Zvolte záložku Vlastnosti tiskárny. Windows NT 4.0 V nabídce Start zvolte Nastavení a pak Tiskárny. Zobrazí se obsah složky Tiskárny. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Výchozí vlastnosti dokumentu. 2 Pokud jste k tiskárně instalovali dostupné doplňky, pokračujte dalším bodem. V opačném případě přejděte k bodu 8. 3 Zvolte záložku Nastavení doplňků zařízení. 4 Zkontrolujte, zda byly doplňky tiskárny správně identifikovány.!" Protože je v ovladači nastavena předvolba Automatická konfigurace jako výchozí, jsou instalované doplňky automaticky identifikovány. Pokud z nějakých důvodů nejsou doplňky identifikovány správně, pokračujte podle pokynů v krocích 5 až 7. 5 Zrušte označení předvolby Automatická konfigurace. 8 Volba výchozích nastavení ovladače pro Windows

19 6 Zvolte instalovaný doplněk (vždy pouze jeden) a klepněte na tlačítko Přidat. Doplněk se přesune do seznamu Instalované doplňky.!" Pokud náhodou přidáte doplněk, který na tiskárně instalovaný nemáte, zvolte jej v okně Instalované doplňky a klepněte na tlačítko Odebrat. 7 Klepněte na tlačítko Použít.!" Tlačítko Použít se nemusí objevit, v závislosti na operačním systému. Pokud se tlačítko nezobrazí, přejděte k dalšímu bodu. 8 Zvolte záložku Papír. Nyní zvolte výchozí nastavení tiskárny, jako například výchozí formát médií, které používáte. 9 Klepněte na tlačítko Použít. 10 Klepnutím na tlačítko OK zavřete dialogové okno Vlastnosti. Odinstalování ovladače tiskárny (ve Windows) Tato část popisuje odinstalování ovladače tiskárny magicolor 5440 DL, pokud je to nutné. 1 Klepněte na tlačítko Start a ukažte na nabídku Programy (Windows XP/ Server 2003: Všechny programy), potom klepněte na KONICA MINOLTA, magicolor 5440DL a nakonec na Odinstalování. 2 V okně Odinstalovat zvolte KONICA MINOLA magicolor 5440DL. Potom klepněte na tlačítko Odinstalovat. 3 Ovladač tiskárny magicolor 5440 DL se odinstaluje z Vašeho počítače.!" Pokud pracujete pod Windows 98SE, po odinstalování ovladače tiskárny restartujte počítač. Odinstalování ovladače tiskárny (ve Windows) 9

20 Otevření ovladače tiskárny (ve Windows) Windows XP/Server V nabídce Start zvolte Tiskárny a faxy, zobrazí se obsah složky Tiskárny a faxy. 2 Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Předvolby tisku. Windows 2000/Me/98SE/NT V nabídce Start zvolte Nastavení a pak klepněte na Tiskárny. Zobrazí se obsah složky Tiskárny. 2 Zobrazení nastavení ovladače tiskárny: # Windows 2000 Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Předvolby tisku. # Windows Me/98SE Klepněte pravým tlačítkem myši na zástupce tiskárny magicolor 5440DL a zvolte Vlastnosti, potom klepněte na záložku Vlastnosti tiskárny. # Windows NT 4.0 Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5440DL a zvolte Výchozí vlastnosti dokumentu. Používání ovladače tiskárny Společná tlačítka Dále popsaná tlačítka se nacházejí na všech kartách ovladače. OK Klepnutím na tlačítko OK se uloží provedené změny a zavře se dialogové okno Vlastnosti. Storno Klepnutím na tlačítko Storno zavřete dialogové okno Vlastnosti bez uložení provedených změn. 10 Otevření ovladače tiskárny (ve Windows)

21 Použít Klepnutím na tlačítko Použít uložíte provedené změny (dialogové okno Vlastnosti zůstane otevřené).!" Tlačítko Použít se nemusí objevit, v závislosti na operačním systému. Nápověda Klepnutím na tlačítko Nápověda zobrazíte kontextovou nápovědu. Rychlé nastavení Chcete-li uložit aktuální nastavení ovladače, zadejte jeho název a klepněte na tlačítko Uložit. Poté bude možné zvolit uložené rychlé nastavení v seznamu. Zvolíte-li v seznamu rychlých nastavení Výchozí, všechny funkce na všech kartách ovladače se nastaví na původní hodnoty. Rozvržení stránky Klepněte na tento přepínač, pokud chcete zobrazit náhled rozvržení stránky v sekci obrázku. Obrázek tiskárny Klepněte na tento přepínač, pokud chcete zobrazit v této sekci obrázek tiskárny (se všemi instalovanými doplňky). Karta Nastavení Karta Nastavení umožňuje provést následující: # Tisknout více logických stran dokumentu na jednu fyzickou stránku (funkce Více stran na list) # Nastavit a tisknout vodoznaky # Vytvořit vlastní vodoznaky # Zadat oboustranný tisk a tisk brožury # Specifikovat zdroj papíru # Nastavit typ médií # Specifikovat odlišný papír pro tisk první stránky dokumentu Používání ovladače tiskárny 11

22 Karta Papír Karta Papír umožňuje provést následující: # Specifikovat velikost originálu # Definovat vlastní formáty média # Přizpůsobit tištěný dokument zadané velikosti tiskového média # Zvolit výstupní formát média # Změnit měřítko (zvětšení nebo zmenšení) dokumentů pro tisk # Zadat orientaci média # Otočit tiskový obraz o 180 stupňů # Zadat počet kopií # Zapnout nebo vypnout funkce kompletování # Zapnout nebo vypnout funkci Zkušební tisk # Vytisknout formulář pomocí přetisků # Vytvářet nebo upravovat přetisky # Změnit pozici tisku (posunout tiskový obraz) Karta Kvalita Karta Kvalita umožňuje provést následující: # Přepínat barevný a černobílý tisk # Zadat soulad barev (Obrázky, Grafika a Text) # Zadat rozlišení pro tiskovou úlohu # Nastavit tóny obrazu (Kontrast) # Nastavit světlost obrazu (Jas) # Nastavit čirost barev obrazu (Sytost) # Nastavit čistotu obrazu (Ostrost) Karta Nastavení doplňků zařízení Karta Nastavení doplňků zařízení umožňuje provést následující: # Automaticky identifikovat instalované doplňky # Aktivovat doplňkové spodní podavače (Zásobníky 2 a 3) nebo duplexer # Zadat jméno uživatele, které se pošle s tiskovou úlohou # Zobrazit informace o ovladači tiskárny 12 Používání ovladače tiskárny

23 Práce s Reportérem a Centrem sledování stavu tiskárny 3

24 Práce s programem Reportér Úvod Obslužný program Reportér zobrazuje informace o aktuálním stavu tiskárny. Spuštění programu Reportér a zobrazení stavu spotřebního materiálu Reportér můžete otevřít některým z následujících kroků. # Windows XP/Server 2003 V nabídce Start zvolte Všechny programy, KONICA MINOLTA, magicolor 5440DL a nakonec Reportér. # Windows 2000/Me/98SE/NT 4.0 V nabídce Start zvolte Programy, potom KONICA MINOLTA, magicolor 5440DL a nakonec Reportér. Změna velikosti okna programu Reportér # Chcete-li zmenšit velikost okna, klepněte v nabídce Zobrazit na Stav (Zmenšit). # Chcete-li zvětšit velikost okna, klepněte v nabídce Zobrazit na Stav (Zvětšit). Používání programu Reportér # Pokud je pozadí obrázku tiskárny na pravé straně zelené, je tiskárna v pohotovostním režimu nebo tiskne bez problémů. # Pokud je pozadí obrázku tiskárny na pravé straně červené nebo žluté, došlo k chybě a bylo přerušeno zpracovávání tiskové úlohy. V levé části dialogového okna je zobrazován stav tiskárny a chybová hlášení. Funkční oblasti zahrnují: # Stav tiskárny Zobrazuje textová hlášení, popisující aktuální stav tiskárny. # Řešení Poskytuje pokyny pro nápravu problémů a obnovu normálních pracovních podmínek. # Upozornění Zobrazí textová hlášení, která upozorňují např. na nízký obsah toneru v zásobníku. # Obrázek stavu tiskárny Grafické zobrazení tiskárny, které identifikuje místo vzniklého problému. # Stav tisku Zobrazuje stav aktuální tiskové úlohy. 14 Práce s programem Reportér

25 # Vybrat hlášení Umožňuje zvolit, která hlášení se mají zobrazit, pokud na tiskárně vzniknou určité podmínky. # Informace o tiskárně Umožňuje zjistit různé informace, například počet výtisků. # Stav spotřebního materiálu Zobrazuje stav využití (zbývající přibližnou kapacitu v procentech) jednotlivých zásobníků toneru. Rozpoznání hlášení programu Reportér Pokud program Reportér detekuje potíže s tiskem, změní ikona programu na informačním panelu Windows barvu ze zelené (normální stav) na žlutou (výstraha) nebo červenou (chyba), v závislosti na závažnosti potíží. Řešení potíží pomocí programu Reportér Když Vás program Reportér upozorní na potíže s tiskem, poklepejte na ikonu programu na informačním panelu Windows, otevře se okno programu Reportér. Program identifikuje, k jakému typu potíží došlo. Ukončení programu Reportér Chcete-li ukončit program Reportér, klepněte v nabídce Soubor na položku Konec.!" Pokud klepnete na tlačítko X v pravém horním rohu okna, dialogové okno programu Reportér se zavře, ale program bude dál dostupný na informačním panelu Windows. Poklepáním na ikonu se program opět otevře. Rozpoznání hlášení programu Reportér 15

26 Práce s programem Centrum sledování stavu tiskárny Úvod Centrum sledování stavu tiskárny je aplikace, která zobrazuje stav více tiskových systémů připojených k řídicímu počítači přes místní porty (USB) nebo přes sí ová rozhraní. Aplikace Centrum sledování stavu tiskárny vyhledává sí ové tiskové systémy s využitím protokolu Service Location Protocol (SLP) a podporuje pouze tiskárny odpovídající na dotazy SLP a PJL specifické pro KONICA MINOLTA, například magicolor 2430 DL, magicolor 5430 DL a magicolor 5440 DL.!" Pokud tiskárny KONICA MINOLTA nejsou kompatibilní s protokolem SLP a jazykem KONICA MINOLTA PJL, nelze aplikaci Centrum sledování stavu tiskárny použít. Systémové požadavky # Operační systém Windows XP/Server 2003/2000/Me/98SE/NT 4.0 # Porty tiskárny podporované aplikací Centrum sledování stavu tiskárny Port Ethernet Port USB Spuštění programu Centrum sledování stavu tiskárny a zobrazení stavu spotřebního materiálu Centrum sledování stavu tiskárny můžete spustit jedním z následujících postupů: # Windows XP/Server 2003 V nabídce Start zvolte Všechny programy, potom KONICA MINOLTA, magicolor 5440DL a nakonec Centrum sledování stavu tiskárny. # Windows 2000/Me/98SE/NT 4.0 V nabídce Start zvolte Programy, potom KONICA MINOLTA, magicolor 5440DL, a nakonec Centrum sledování stavu tiskárny. 16 Práce s programem Centrum sledování stavu tiskárny

27 Používání programu Centrum sledování stavu tiskárny # Název tiskárny Zobrazí zástupce tiskárny a název modelu místní tiskárny nebo sí ové tiskárny. Zástupce tiskárny mění barvu v závislosti na připojení a stavu tiskárny. Červené barva zástupce signalizuje chybu, žlutá signalizuje výstrahu a zelená barva představuje normální provozní podmínky. V závislosti na nastavení v dialogovém okně Volby se po poklepání na název tiskárny zobrazí bu program Reportér nebo Připojení na sí PageScope.!" Pokud nelze název tiskárny určit, zobrazí se v poli Název tiskárny Neznámá.!" Pokud není zvolená tiskárna kompatibilní s programem Reportér nebo Připojení na sí PageScope, aplikace se po poklepání na název tiskárny nezobrazí.!" Není-li tiskárna připojena k portu USB přes místní připojení, nebo pokud se v poli Stav zobrazí Nelze se připojit, program Reportér nebo Připojení na sí Pagescope se nezobrazí, ani když poklepete na název tiskárny. # Port V poli se zobrazuje port, ke kterému je tiskárna připojena. Pro místní tiskárny se zobrazí typ připojení (USB). Pro sí ové tiskárny se zobrazí adresa IP. # Stav Zobrazuje stav tiskárny. Jsou zde uvedeny stejné informace jako v sekci Stav tiskárny v okně programu Reportér. # Spotřební materiál: zbývá % C, M, Y, K Zobrazuje (v procentech) množství toneru zbývající v zásobnících. Zobrazeny jsou hodnoty (zleva): C (azurový), M (purpurový), Y (žlutý) a K (černý).!" Klepnutím na záhlaví sloupce se přepíná vzestupné a sestupné řazení. Práce s programem Centrum sledování stavu tiskárny 17

28 Nabídka Akce # Aktualizovat tiskárny Spustí nové vyhledávání tiskáren v počítačové síti. # Sí ové tiskárny Umožňuje přidávat nebo odstraňovat adresy IP sí ových tiskáren. # Volby Aplikace Reportér pro sí ové tiskárny Prodleva Určuje, zda se po poklepání na název tiskárny zobrazí dialogové okno programu Reportér nebo Připojení na sí Pagescope. Výchozím nastavením je Reportér. Nastavení se uplatní pouze u sí ových tiskáren. Lze zadat dvě doby prodlevy. # Prodleva detekce tiskárny # Prodleva dotazu na stav tiskárny Rozlišení hlášení programu Centrum sledování stavu tiskárny Pokud má zástupce červenou nebo žlutou barvu, otevřete dialogové okno Reportér nebo Připojení na sí Pagescope a přečtěte si zobrazené informace. Podrobnosti o programu Reportér naleznete v části Práce s programem Reportér na stránce 14. Podrobnější informace o programu Připojení na sí Pagescope najdete v návodu magicolor 5440 DL Reference Guide. Ukončení programu Centrum sledování stavu tiskárny Chcete-li ukončit program Centrum sledování stavu tiskárny, klepněte v nabídce Akce na příkaz Konec, nebo klepněte na tlačítko X v pravém horním rohu okna aplikace Centrum sledování stavu tiskárny. 18 Rozlišení hlášení programu Centrum sledování stavu

29 Ovládací panel tiskárny a nabídky pro konfiguraci 4

30 Ovládací panel Z ovládacího panelu, umístěného na horní straně tiskárny, můžete přímo ovládat činnost tiskárny. Na jeho displeji se zobrazuje aktuální stav tiskárny, včetně jakýchkoliv podmínek, které vyžadují Váš zásah Displej Indikátory a tlačítka na ovládacím panelu Číslo Indikátor Nesvítí Svítí 1 Tiskárna není připravena přijímat data. Tiskárna je připravena přijímat data. 2 Tiskárna nevyžaduje zásah obsluhy. Tiskárna vyžaduje zásah obsluhy (obvykle bývá na displeji současně zobrazeno stavové hlášení). 20 Ovládací panel

31 Číslo Tlačítko Funkce 3 # Zavírá právě zobrazenou nabídku nebo ruší volbu položky. # Umožňuje zrušit jednu nebo všechny aktuálně zpracovávané tiskové úlohy. 1. Stiskněte tlačítko Cancel. 2. Stisknutím tlačítek šipka doprava nebo šipka doleva zvolte bu ZRUŠIT ÚLOHY/AKTUÁLNÍ ÚLOHA nebo ZRUŠIT ÚLOHY/VŠECHNY ÚLOHY. 3. Stiskněte tlačítko Select. Tisková úloha (tiskové úlohy) bude zrušena. 4 # Zobrazí systém nabídek. # Umožňuje pohyb směrem dolů ve struktuře. nabídek. # Vybírá zobrazenou položku nabídky. 5 # Zobrazí předcházející nabídku ve struktuře. # Pokud jste na úrovni volby, která se zadává textovým řetězcem, zobrazí předcházející dostupný znak. 6 # Umožňuje pohyb směrem doprava ve struktuře nabídek. # Umožňuje pohyb směrem doprava ve volbách dostupných pro nabídku. 7 # Umožňuje pohyb směrem dolů ve struktuře nabídek. # Pracujete-li na úrovni volby nabídky, která se zadává textovým řetězcem, zobrazí následující dostupný znak. 8 # Umožňuje pohyb směrem doleva ve struktuře nabídek. # Umožňuje pohyb směrem doleva ve volbách dostupných pro nabídku. Ovládací panel 21

32 Indikátory stavu toneru Na displeji se objeví indikátory, uvedené na obrázku dole, které signalizují množství toneru zbývajícího v zásobníku žlutého (Y), purpurového (M), azurového (C) nebo černého (K) toneru. READY Přehled nabídek pro konfiguraci tiskárny V následujícím diagramu je uvedena struktura nabídek a položek, které lze nastavovat z ovládacího panelu tiskárny magicolor 5440 DL. 22 Přehled nabídek pro konfiguraci tiskárny

33 Nabídka pro konfiguraci NEČINNÁ NABÍDKA SPECIÁL. STRÁNKY TISK KONFIG. STRÁNKA POČET STRÁNEK xxxxxx TISK UKÁZKOVÉ STRÁNKY POČIT.BAREV.STR. xxxxxx TISK STRUKT. NABÍDEK POČIT.ČB STRÁNEK xxxxxx NABÍDKA JAZYK NASTAVENÍ JAZYKA ANGLIČTINA VERZE ŘADIČE xx.xxx NASTAVENÍ JAZYKA FRANCOUZŠTINA VERZE ZAŘÍZENÍ xxxxxxxxxxxxxx NASTAVENÍ JAZYKA NĚMČINA BARVA KALIBRACE NASTAVENÍ JAZYKA ITALŠTINA VYNUL. POČITADLO PŘENOS. VÁLEC NASTAVENÍ JAZYKA PORTUGALŠTINA VYNUL. POČITADLO PŘENOSOVÁ JEDN. NASTAVENÍ JAZYKA ŠPANĚLŠTINA ÚSPORNÝ REŽIM xxx NASTAVENÍ JAZYKA ČEŠTINA OBNOVIT VÝCH. UŽIV.NAST. NASTAVENÍ JAZYKA JAPONŠTINA NABÍDKA ZAŘÍZENÍ ZAŘÍZENÍ DOŠEL TONER ÚSPORNÝ REŽIM* xxxxxxxx AUT. POKRAČOVÁNÍ xxx PROPOJ. ZÁSOB.** xxx * Zobrazí se, pouze pokud je v nabídce ZAŘÍZENÍ/ SERVIS/ÚSPORNÝ REŽIM položka ÚSPORNÝ REŽIM nastavena na ZAPNUTO. ** Zobrazí se, pouze pokud je instalovaný jeden nebo více doplňkových spodních podavačů (Zásobník 2 a 3). ZAŘÍZENÍ SERVIS Přehled nabídek pro konfiguraci tiskárny 23

34 NABÍDKA SÍŤ DHCP:xx BOOTP:xx ADRESA IP xxx.xxx.xxx.xxx MASKA PODSÍTĚ xxx.xxx.xxx.xxx BRÁNA xxx.xxx.xxx.xxx ADRESA HW 00206Bxxxxxx SNMP:xx VYNUCENÉ REŽIMY: *** RYCH./DUP/NEG. NABÍDKA VYUŽ. SPOTŘ.MAT. ČERNÝ TONER xx % ZBÝVÁ ŽLUTÝ TONER xx % ZBÝVÁ PURPUROVÝ TONER xx % ZBÝVÁ AZUROVÝ TONER xx % ZBÝVÁ *** Některé starší sí ové rozbočovače se stálými komunikačními režimy nekomunikují řádně s automaticky konfigurovanými zařízeními. V takových případech použijte pro konfiguraci tiskárny pro příslušný sí ový rozbočovač a umožnění komunikace nabídku SÍŤ/ VYNUCENÉ REŽIMY. 24 Přehled nabídek pro konfiguraci tiskárny

35 NABÍDKA **** PŘÍMÝ TISK KVALITA OBRAZU xxx FORMÁT PAPÍRU xxx ****Zobrazí se, pouze pokud je instalovaná karta Camera Direct Photo Print (Karta pro přímý tisk z digitálního fotoaparátu). TYP MÉDIA xxx ROZVRŽENĺ xxxx JAS xxx OSTROST xxx AUT. OTÁČENĺ xxx Přehled nabídek pro konfiguraci tiskárny 25

36 Nabídka Speciální stránky TISK KONFIG. STRÁNKA TISK UKÁZKOVÉ STRÁNKY TISK STRUKT. NABÍDEK Vytiskne konfigurační stránku tiskárny. Vytiskne testovací stránku tiskárny. Vytiskne strukturu nabídek. Nabídka Jazyk ANGLIČTINA/ FRANCOUZŠTINA/NĚMČINA/ ITALŠTINA/PORTUGALŠTINA/ ŠPANĚLŠTINA/ČEŠTINA/ JAPONŠTINA Jazyk pro zobrazování hlášení na displeji lze změnit na jeden z podporovaných jazyků. Výchozím nastavením je angličtina. Nabídka Zařízení!" Všechny výchozí tovární hodnoty jsou zvýrazněny tučně. DOŠEL TONER Nastavení STOP / POKRAČOVAT Pokud nastavíte POKRAČOVAT, bude tisk pokračovat, i když je zásobník toneru prázdný. Pokud nastavíte STOP, tisk se po vyčerpání toneru v zásobníku zastaví. 26 Přehled nabídek pro konfiguraci tiskárny

37 ÚSPORNÝ REŽIM Nastavení 15 MINUT/30 MINUT/1 HODINA/ 2 HODINY Umožňuje nastavit dobu nečinnosti tiskárny, po kterou tiskárna nebude obsluhována nebo jí nebude poslána tisková úloha, potřebnou pro přechod do úsporného režimu. Úsporný režim se automaticky zruší v následujících případech: # Tiskárna je restartována. # Je přijata tisková úloha. # Na ovládacím panelu tiskárny je stisknuto jakékoliv tlačítko. # Je otevřen a zavřen přední nebo pravý boční kryt tiskárny. # Po otevření a zavření zásobníku. AUT. POKRAČOVÁNÍ Nastavení ZAPNUTO/VYPNUTO Zvolíte-li ZAPNUTO, bude tiskárna pokračovat v tisku, i když ve specifikovaném zásobníku nejsou založena média požadovaného formátu. Pokud nastavíte VYPNUTO a v daném zásobníku dojdou média, tiskárna zastaví tisk a na displeji se zobrazí hlášení vyzývající k založení médií. PROPOJ. ZÁSOB. Nastavení ZAPNUTO/VYPNUTO Zvolíte-li ZAPNUTO, tiskárna začne po vyčerpání médií v zadaném zásobníku automaticky podávat média z jiného zásobníku, který obsahuje média stejného typu a formátu. Pokud nastavíte VYPNUTO a v daném zásobníku dojdou média, tiskárna zastaví tisk a na displeji se zobrazí hlášení vyzývající k založení médií. Přehled nabídek pro konfiguraci tiskárny 27

38 ZAŘÍZENÍ SERVIS Tuto podnabídku použijte pro zobrazení informací o tiskovém mechanizmu. POČET STRÁNEK Zobrazuje celkový počet vytištěných stránek. POČIT.BAREV. STR. POČIT.ČB STRÁNEK VERZE ŘADIČE VERZE ZAŘÍZENÍ BARVA KALIBRACE Zobrazuje počet dosud vytištěných barevných stránek. Zobrazuje počet dosud vytištěných monochromatických stránek. Zobrazuje aktuální verzi firmwaru řadiče. Zobrazuje verzi firmwaru tiskového mechanizmu. Provede kalibraci barev, aby se nastavil soutisk barev. VYNUL. POČITADLO PŘENOS. VÁLEC VYNUL. POČITADLO PŘENOSOVÁ JEDN. Slouží k vynulování stavu počitadla po výměně přenosového válečku. Slouží k vynulování stavu počitadla po výměně jednotky přenosového pásu. ÚSPORNÝ REŽIM Nastavení ZAPNUTO/VYPNUTO OBNOVIT VÝCH. UŽIV. NAST. Nastavíte-li ZAPNUTO, povolíte Úsporný režim. Zvolíte-li VYPNUTO, potlačíte Úsporný režim a nabídka ZAŘÍZENÍ/ÚSPORNÝ REŽIM se nebude zobrazovat. Slouží k nastavení položek ÚSPORNÝ REŽIM, AUT. POKRAČOVÁNÍ a PROPOJ. ZÁSOB. na výchozí tovární hodnoty. Kromě toho se nastaví i výchozí heslo správce Připojení na sí PageScope. Podrobnější informace o heslu správce Připojení na sí PageScope naleznete v návodu magicolor 5440 DL Reference Guide. 28 Přehled nabídek pro konfiguraci tiskárny

39 Nabídka Sí Je-li tiskárna připojena k síti, je nutné zadat následující nastavení. Podrobnosti o každém nastavení Vám sdělí správce sítě.!" Všechny výchozí tovární hodnoty jsou zvýrazněny tučně. DHCP Nastavení NAST. DHCP:ZAP NAST. BOOTP:VYP NAST. DHCP:VYP NAST. BOOTP:ZAP NAST. DHCP:VYP NAST. BOOTP:VYP Je-li v síti zapojen server DHCP, zadejte, zda je adresa IP automaticky přiřazována tímto serverem a zda jsou načítány další informace sítě. BOOTP Zadejte, zda je adresa IP automaticky přiřazena protokolem BOOTP a zda jsou načítány další informace sítě. ADRESA IP Nastavení Nastavuje adresu IP tiskárny v síti. Hodnoty zadávejte tlačítky Nahoru, Dolů, Doleva a Doprava. MASKA PODSÍTĚ Pokud zadáváte adresu IP manuálně, nastavte nejprve pro DHCP a BOOTP hodnotu VYPNUTO. Nastavení Umožňuje zadat hodnotu masky podsítě. Hodnoty zadávejte tlačítky Nahoru, Dolů, Doleva a Doprava. Pokud zadáváte masku podsítě manuálně, nejprve nastavte pro DHCP a BOOTP hodnotu VYPNUTO. BRÁNA Nastavení ADRESA HW Je-li na síti používán směrovač, zadejte adresu IP směrovače. Hodnoty zadávejte tlačítky Nahoru, Dolů, Doleva a Doprava. Zadáváte-li adresu Brány manuálně, nejprve nastavte pro DHCP a BOOTP hodnotu VYPNUTO. Zobrazuje hardwarovou adresu tiskárny (nelze ji změnit). HTTP Nastavení ZAPNUTO/VYPNUTO Položku HTTP lze nastavit na ZAPNUTO nebo VYPNUTO. Volba ZAPNUTO povoluje interní webové stránky tiskárny, volba VYPNUTO je potlačuje. Přehled nabídek pro konfiguraci tiskárny 29

40 SNMP Nastavení ZAPNUTO/VYPNUTO VYNUCENÉ REŽIMY Protokol SNMP je vektorový, distribuovaný systém vhodný pro správu malých i velkých sítí. Položku SNMP lze nastavit na ZAPNUTO nebo VYPNUTO. Nastavení RYCH./DUP/NEG. : AUTO/AUTO/ZAP AUTO/PLNY/ZAP AUTO/POLO/ZAP 100M/AUTO/ZAP 100M/PLNY/ZAP 100M/PLNY/VYP 100M/POLO/ZAP 100M/POLO/VYP 10M/AUTO/ZAP 10M/PLNY/ZAP 10M/PLNY/VYP 10M/POLO/ZAP 10M/POLO/VYP Položka RYCH. označuje přenosovou rychlost sítě. Zvolte mezi 10Base-T (10M), 100Base-TX (100M) nebo automatickým rozpoznáním (AUTO). Zvolíte-li hodnotu AUTO, přenosová rychlost se stanoví na základě vzájemné komunikace mezi zařízeními. Proto neexistuje nastavení, kde by tato komunikace (NEG.). byla vypnutá. DUP. označuje způsob komunikace při obousměrné komunikaci. Zvolte, zda se data budou odesílat a přijímat v obou směrech zároveň (PLNY) nebo pouze v jednom směru v určitý čas (POLO), případně můžete nastavit automatické rozpoznávání (AUTO). Pokud zvolíte AUTO, přenosová rychlost se stanoví na základě vzájemné komunikace mezi zařízeními. Proto neexistuje nastavení, kde by tato komunikace (NEG.). byla vypnutá. NEG. označuje nastavení na základě vzájemné komunikace, při níž se vzájemně odesílají a přijímají informace, jako např. přenosová rychlost, a určuje nastavení přenosu. Je-li tato volba zapnuta (ZAP), dojde ke vzájemné komunikaci mezi zařízeními. Pokud je volba vypnuta (VYP), ke komunikaci nedojde.

41 Nabídka Využití spotřebního materiálu ČERNÝ TONER Zobrazuje přibližné množství černého toneru, zbývající v zásobníku. AZUROVÝ TONER Zobrazuje přibližné množství azurového toneru, zbývající v zásobníku. ŽLUTÝ TONER Zobrazuje přibližné množství žlutého toneru, zbývající v zásobníku. PURPUROVÝ TONER Zobrazuje přibližné množství purpurového toneru, zbývající v zásobníku. Nabídka Přímý tisk Dále popisovaná nastavení jsou přepisována nastaveními zadávanými z digitálního fotoaparátu. Podrobnosti o přímém tisku naleznete v části Přímý tisk na stránce 34.!" Pokud chcete používat přímý tisk z digitálního fotoaparátu, musíte instalovat doplňkovou kartu Camera Direct Photo Print Card. Pokyny pro instalaci této karty najdete v návodu, který je s ní dodáván. Chcete-li si koupit kartu Camera Direct Photo Print Card, obra te se na prodejce tiskárny nebo navštivte stránky printer.konicaminolta.com.!" Všechny výchozí tovární hodnoty jsou zvýrazněny tučně. KVALITA OBRAZU FORMÁT PAPÍRU Nastavení DRAFT / NORMÁLNÍ / VYSOKÁ Umožňuje zadat rozlišení tištěného snímku. K dispozici jsou tři hodnoty: DRAFT ( dpi), NORMÁLNÍ ( dpi) a VYSOKÁ ( dpi). Poznámka: Hodnota VYSOKÁ ( dpi) je k dispozici, pokud je instalovaná doplňková pamě 64 MB nebo větší. Nastavení LETTER / A4 / A5 / STATEMENT / JAP. POHLEDNICE / LTR 2/LIST SP. / A4 4/LIST SP. Slouží k zadání formátu papíru,na který se má tisknout. Formát LETTER je výchozí nastavení pro americké trhy, formát A4 pro všechny ostatní regiony. Zvolíte-li LTR 2/LIST SP. nebo A4 4/LIST SP., nastaví se položka TYP MÉDIA na LESKLÝ PAPÍR a ROZVRŽENÍ na 2 STRANY NA LIST, resp. 4 STRANY NA LIST. Přehled nabídek pro konfiguraci tiskárny 31

42 TYP MÉDIA Nastavení KANC. PAPÍR / SILNÝ PAPÍR 1 / SILNÝ PAPÍR 2 / LESKLÝ PAPÍR / POHLEDNICE / ŠTÍTKY Slouží k volbě typu média, na které se má tisknout. ROZVRŽENÍ Nastavení 1 STRANA NA LIST / 2 STRANY NA LIST / 3 STRANY NA LIST / 4 STRANY NA LIST / 6 STRAN NA LIST / 8 STRAN NA LIST Slouží k volbě počtu snímků, které se mají vytisknout na jeden list papíru. Pokud zvolíte 1 STRANA NA LIST, na jeden list papíru se vytiskne jeden snímek. JAS Nastavení VYPNUTO / ZAPNUTO Mění sytost barev. Pokud nastavíte hodnotu ZAPNUTO, budou snímky tištěny světleji. OSTROST Nastavení VYPNUTO / ZAPNUTO AUT. OTÁČENÍ Mění živost mezilehlých barev. Pokud nastavíte hodnotu ZAPNUTO, budou mezilehlé barvy ve vytištěných snímcích mnohem živější. Nastavení VYPNUTO / ZAPNUTO Snímky se tisknou natočené tak, aby odpovídaly formátu papíru. Pokud nastavíte hodnotu ZAPNUTO, budou snímky před tiskem otočeny o 90 ve směru pohybu hodinových ručiček. Nastavení je dostupné, pouze pokud pro ROZVRŽENÍ zvolíte hodnoty 1 STRANA NA LIST nebo 4 STRANY NA LIST. 32 Přehled nabídek pro konfiguraci tiskárny

43 Přímý tisk 5

44 Přímý tisk Pokud k tiskárně připojíte přes konektor USB digitální fotoaparát podporující technologii PictBridge (1.0 nebo novější), může tiskárna přímo tisknout snímky uložené na pamě ové kartě fotoaparátu.!" Pokud chcete používat přímý tisk z digitálního fotoaparátu, musíte instalovat doplňkovou kartu Camera Direct Photo Print Card. Pokyny pro instalaci této karty najdete v návodu, který je s ní dodáván. Chcete-li si koupit kartu Camera Direct Photo Print Card, obra te se na prodejce tiskárny nebo navštivte stránky printer.konicaminolta.com!" Hodnota VYSOKÁ ( dpi) je k dispozici, pokud je instalovaná doplňková pamě 64 MB nebo větší.!" Není-li instalovaná doplňková pamě 64 MB nebo větší, nelze z digitálního fotoaparátu zvolit položky Kvalita obrazu a Tisk náhledu všech snímků. Podrobné pokyny k používání digitálního fotoaparátu naleznete v jeho návodu k obsluze.!" Přímý tisk nepodporuje následující funkce: Tisk oříznutého obrazu Tisk ve stanovené velikosti Bez okrajů Tisk DPOF Přímý tisk z digitálního fotoaparátu 1 Z ovládacího panelu tiskárny zadejte v nabídce Přímý tisk nastavení pro Kvalitu obrazu, Formát papíru, Typ média, Rozvržení, Jas, Ostrost a Automatické otáčení.!" Nastavení Typ média lze volit pouze z nabídky Přímý tisk na tiskárně. Typ médií nelze volit z digitálního fotoaparátu.!" Pokud lze uvedená nastavení (s výjimkou Typu média) zadat z digitálního fotoaparátu, nemusíte je zadávat z ovládacího panelu tiskárny. Nastavení z ovládacího panelu jsou potlačena nastaveními zadávanými z digitálního fotoaparátu. Podrobnější informace o nastavování tiskárny z ovládacího panelu naleznete v části Nabídka Přímý tisk na stránce Přímý tisk

45 2 Propojovací kabel USB připojte k digitálnímu fotoaparátu a ke konektoru pro přímý tisk.!" Propojovací kabel USB není součástí dodávky tiskárny a musíte jej koupit samostatně, pokud není součástí dodávky digitálního fotoaparátu. 3 V digitálním fotoaparátu zvolte snímek, který chcete tisknout, a požadovaný počet kopií. 4 Z digitálního fotoaparátu spus te tisk. Přímý tisk 35

46

47 Tisková média 6

48 Vlastnosti tiskových médií Podporované druhy a formáty médií Média Formáty médií Zásobník* Oboustr. Palce Milimetry tisk A ,0 297,0 1/2/3/M Ano A ,0 210,0 M Ne B5 (JIS) ,0 257,0 2/3/M Ano Executive ,0 267,0 2/3/M Ano Folio ,0 330,0 2/3/M Ano Foolscap ,2 330,2 2/3/M Ano Kai ,0 260,0 M Ano Kai ,0 185,0 M Ne 16 K ,0 270,0 M Ano Legal ,9 355,6 2/3/M Ano Government Legal ,0 330,0 2/3/M Ano Letter ,9 279,4 1/2/3/M Ano Letter Plus ,9 322,3 2/3/M Ano Government Letter ,2 266,7 2/3/M Ano Statement ,0 216,0 M Ne UK Quarto ,2 254,0 M Ne Průhledné fólie A ,0 297,0 M Ne Průhledné fólie Letter ,9 279,4 M Ne Japonská pohlednice ,0 148,0 M Ne Dvojitá pohlednice ,0 200,0 M Ne Obálka B5 (JIS) ,0 250,0 M Ne Obálka C ,0 229,0 M Ne Obálka C ,0 162,0 M Ne Obálka # ,7 241,3 M Ne Obálka DL ,0 220,0 M Ne Obálka Monarch ,4 190,5 M Ne Obálka Chou # ,0 235,0 M Ne Obálka Chou # ,0 205,0 M Ne Obálka You # ,0 235,0 M Ne Silný papír 1, 2, lesklý karton podporován pouze pro média formátu A4, Letter nebo menší Vlastní, minimálně ,0 148,0 M Ne Vlastní, maximálně ,0 297,0 M Ano Poznámky: *Zásobník 2 a 3 = Spodní podavače (doplňky) M = Zásobník pro manuální podávání!" Rozměry tiskových médií vlastní velikosti musí být v mezích, uvedených v tabulce, zadávejte je v ovladači tiskárny. 38 Vlastnosti tiskových médií

49 Druhy tiskových médií Než koupíte větší množství speciálních médií, ověřte si pečlivě zkušebními tisky na stejná média kvalitu výtisků. Média skladujte v původním obalu na plochém, vodorovném povrchu až do doby, než je založíte do tiskárny. Seznam schválených tiskových médií naleznete na adrese printer.konicaminolta.com. Kancelářský papír (recyklovaný papír) Kapacita Zásobník 1/2/3 Až 500 listů, v závislosti na hmotnosti papíru Používejte média Zásobník pro manuální podávání Až 100 listů, v závislosti na hmotnosti papíru Orientace Zásobník 1/2/3 Tiskovou stranou nahoru Zásobník pro Tiskovou stranou dolů manuální podávání Tiskové Kancelářský papír (Recyklovaný papír) médium v ovladači Hmotnost g/m 2 (16 24 lb bond) Oboustranný tisk Podporované formáty jsou uvedeny v tabulce na stránce 38. Vhodná pro tisk v kancelářských laserových tiskárnách, například standardní nebo recyklovaný kancelářský papír Poznámka Nepoužívejte dále uvedená tisková média. Ta by mohla způsobit nízkou kvalitu tisku, uváznout v tiskárně nebo poškodit tiskárnu. Nepoužívejte média # Pokrytá speciálními vrstvami (uhlový papír, papír s lesklou povrchovou úpravou, papír napouštěný barvou) # Papír s kopírovací vrstvou # Neschválená média pro zažehlovací obtisky (s teplocitlivou vrstvou, papír pro tepelný kontaktní tisk, přenášecí papír pro tepelný tisk) # Papír s vodními obtisky # Samopropisovací papír # Speciální média určená pro inkoustové tiskárny (velmi jemný papír, lesklý papír, lesklé fólie, pohlednice atd.) Druhy tiskových médií 39

50 # Již potištěná v jiné tiskárně, kopírce nebo faxu # Zaprášená # Mokrá (nebo vlhká)!" Skladujte média v prostředí s relativní vlhkostí mezi 35 % až 85 %. Na vlhký nebo mokrý papír toner správně nepřilne. # Vrstvená # S lepicí vrstvou # Přehnutá, pomačkaná, svinutá, s plastickými vzory, zkroucená nebo zvlněná # Perforovaná, děrovaná nebo natržená # Příliš hladká, drsná nebo příliš vzorovaná # S různou hrubostí (vytlačovanými vzory) na přední a zadní straně # Příliš tenká nebo příliš silná # Slepená statickou elektřinou # Pozlacená nebo s fólií, příliš světlá # Teplocitlivá nebo neschopná snést fixační teplotu 180 C (356 F) # Nepravidelných tvarů (nestejně široká nebo šikmo seříznutá) # Spojená lepidlem, lepicí páskou, svorkami nebo sponkami, stužkami, háčky, knoflíky apod. # Bělená chlórem # Jakákoliv jiná neschválená média Silný papír Papír s hmotností větší než 90 g/m 2 (24 lb bond) je nazýván silný papír. Vyzkoušejte tisk na všechny druhy silného papíru, zda vyhovuje rychlost a kvalita a zda není obraz tiskové strany posunutý. Kapacita Zásobník 1/2/3 Není podporován Orientace Tiskové médium v ovladači Hmotnost Oboustranný tisk Zásobník pro manuální podávání Tiskovou stranou dolů Silný papír 1 ( g/m 2 ) Silný papír 2 ( g/m 2 ) g/m 2 ( lb bond) Není podporován Až 20 archů, v závislosti na tlouš ce 40 Druhy tiskových médií

51 Nepoužívejte silný papír # Kombinovaný v zásobníku pro manuální podávání s jinými typy tiskových médií (došlo by k jejich uváznutí) Obálky Tiskněte pouze na přední stranu, určenou pro adresu. V některých částech obálky se překrývají tři vrstvy papíru přední, zadní a chlopeň. Text, tištěný na tyto části, se nemusí vytisknout správně nebo se nemusí vytisknout vůbec. Kapacita Zásobník 1/2/3 Není podporován Orientace Tiskové médium v ovladači Hmotnost Oboustranný tisk Zásobník pro manuální podávání Tiskovou stranou dolů Obálky g/m 2 (25 43 lb bond) Není podporován Až 10 obálek, v závislosti na tlouš ce Používejte obálky # Běžné kancelářské obálky schválené pro tisk v laserových tiskárnách s úhlopříčnými spoji, ostrými ohyby i okraji a obyčejnými lepicími chlopněmi.!" Protože obálky procházejí mezi vyhřívanými válci fixačního zařízení, mohou se zalepit. Proto používejte obálky s disperzním lepidlem. # Schválené pro tisk v laserových tiskárnách # Suché Nepoužívejte obálky # Se samolepicími chlopněmi # Opatřené kovovými sponami, papírovými přezkami, spojkami nebo proužky pro pečetění # S průhlednými okénky # S příliš drsným povrchem # Z materiálu, který se teplem rozpouští, taví, mění barvy, mění tvar nebo vytváří nebezpečné výpary # Pečetěné Druhy tiskových médií 41

52 Samolepicí štítky Arch se štítky je tvořen samotným štítkem (tisková strana), vrstvou lepidla a podkladovým papírem. # Vlastnosti samolepicího štítku musí odpovídat požadovaným vlastnostem kancelářského papíru. # Samolepicí štítky musí pokrývat celý podkladový papír a na jejich povrchu nesmí být volně přístupné lepidlo. Na archy se samolepicími štítky můžete tisknout spojitě. To ale může ovlivnit podávání v závislosti na jejich kvalitě a na okolním prostředí. Pokud dojde k potížím, přerušte spojitý tisk a štítky podávejte po jednom archu. Umístění tisku nejprve vyzkoušejte na listu kancelářského papíru. Další informace o tisku na samolepicí štítky mohou být uvedeny i v dokumentaci aplikace, ze které tisknete. Kapacita Zásobník 1/2/3 Není podporován Orientace Tiskové médium v ovladači Hmotnost Oboustranný tisk Zásobník pro manuální podávání Tiskovou stranou dolů Samolepicí štítky g/m 2 (16 43 lb bond) Není podporován Až 20 archů, v závislosti na tlouš ce Používejte archy se samolepicími štítky # Doporučené pro laserové tiskárny # Formátu A4 nebo Letter (arch samolepicích štítků) Nepoužívejte archy se samolepicími štítky # Jejichž štítky se snadno odlepují nebo jsou již částeně odstraněné # Jejichž podkladové listy jsou odlepené nebo mají odkrytou lepicí vrstvu!" Štítky se mohou ve fixačním zařízení přilepit a způsobit uváznutí médií. 42 Druhy tiskových médií

53 # Perforované nebo nařezané Nepoužívejte Používejte Lesklý podkladový papír Štítek na celém archu (nepředřezaný) Hlavičkový papír Umístění tisku nejprve vyzkoušejte na listu kancelářského papíru. Kapacita Zásobník 1/2/3 Není podporován Orientace Tiskové médium v ovladači Hmotnost Oboustranný tisk Zásobník pro manuální podávání Tiskovou stranou dolů Hlavičkový papír Až 100 listů, v závislosti na formátu a tlouš ce g/m 2 (16 24 lb bond) Podporované formáty jsou uvedeny na stránce 38. (zakládají sa tiskovou stranou dolů hlavičkou dopředu) Pohlednice Umístění tisku nejprve vyzkoušejte na listu kancelářského papíru. Kapacita Zásobník 1/2/3 Není podporován Orientace Tiskové médium v ovladači Hmotnost Oboustranný tisk Zásobník pro manuální podávání Tiskovou stranou dolů Pohlednice g/m 2 (16 43 lb bond) Není podporován Až 20 kusů, v závislosti na tlouš ce Druhy tiskových médií 43
