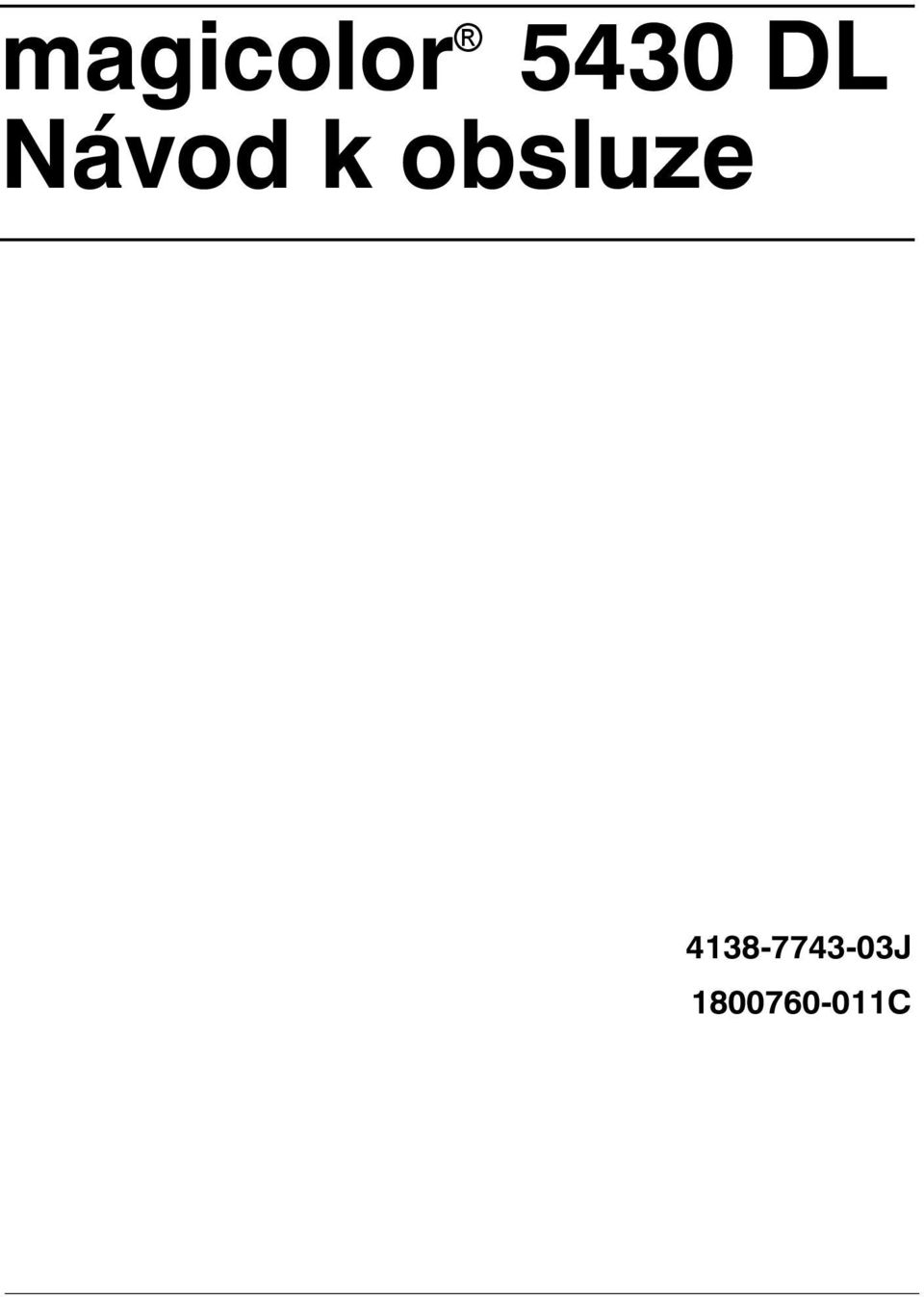

1 magicolor 5430 DL Návod k obsluze J C

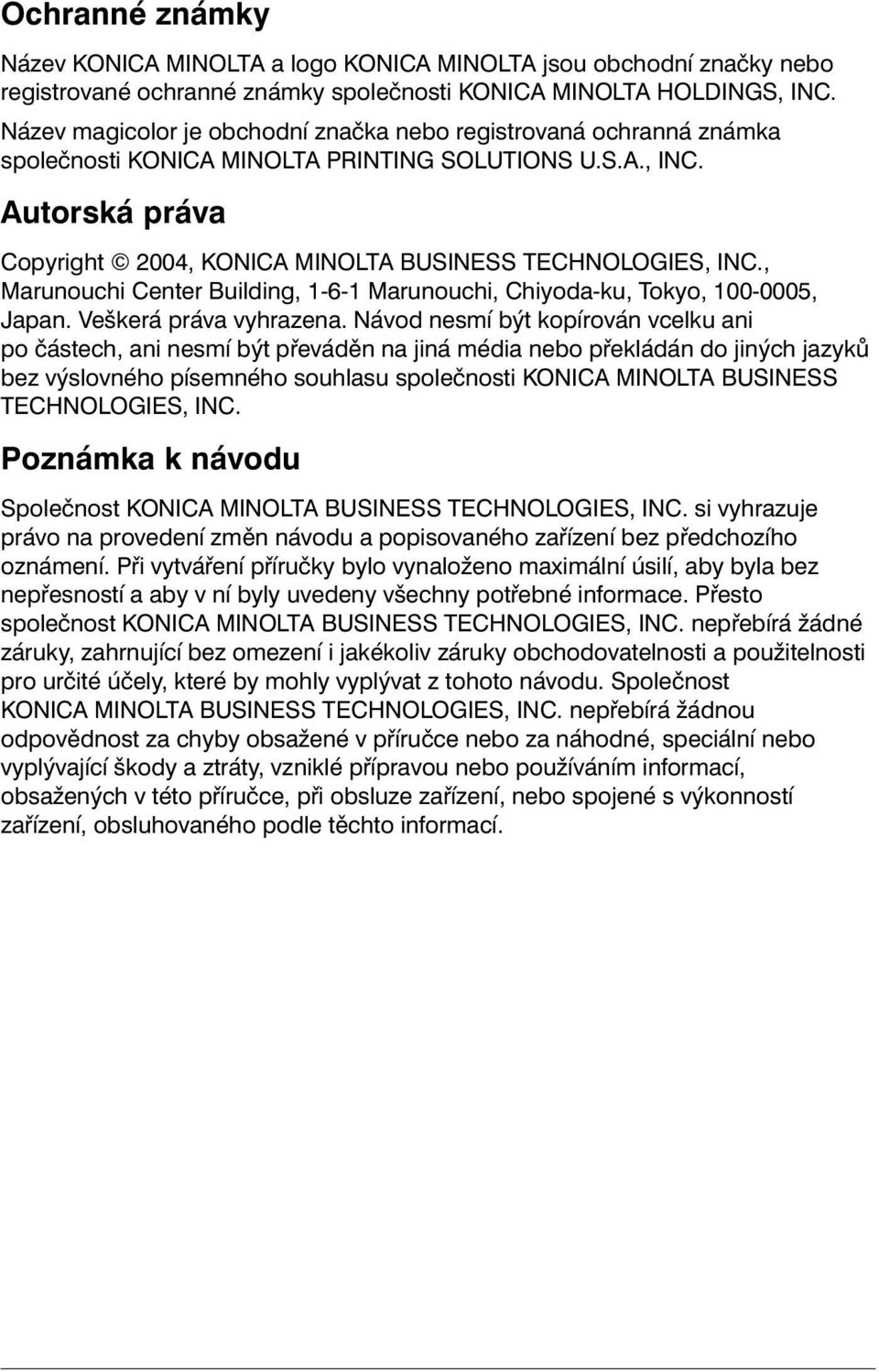

2 Ochranné známky Název KONICA MINOLTA a logo KONICA MINOLTA jsou obchodní značky nebo registrované ochranné známky společnosti KONICA MINOLTA HOLDINGS, INC. Název magicolor je obchodní značka nebo registrovaná ochranná známka společnosti KONICA MINOLTA PRINTING SOLUTIONS U.S.A., INC. Autorská práva Copyright 2004, KONICA MINOLTA BUSINESS TECHNOLOGIES, INC., Marunouchi Center Building, Marunouchi, Chiyoda-ku, Tokyo, , Japan. Veškerá práva vyhrazena. Návod nesmí být kopírován vcelku ani po částech, ani nesmí být převáděn na jiná média nebo překládán do jiných jazyků bez výslovného písemného souhlasu společnosti KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. Poznámka k návodu Společnost KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. si vyhrazuje právo na provedení změn návodu a popisovaného zařízení bez předchozího oznámení. Při vytváření příručky bylo vynaloženo maximální úsilí, aby byla bez nepřesností a aby v ní byly uvedeny všechny potřebné informace. Přesto společnost KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. nepřebírá žádné záruky, zahrnující bez omezení i jakékoliv záruky obchodovatelnosti a použitelnosti pro určité účely, které by mohly vyplývat z tohoto návodu. Společnost KONICA MINOLTA BUSINESS TECHNOLOGIES, INC. nepřebírá žádnou odpovědnost za chyby obsažené v příručce nebo za náhodné, speciální nebo vyplývající škody a ztráty, vzniklé přípravou nebo používáním informací, obsažených v této příručce, při obsluze zařízení, nebo spojené s výkonností zařízení, obsluhovaného podle těchto informací.

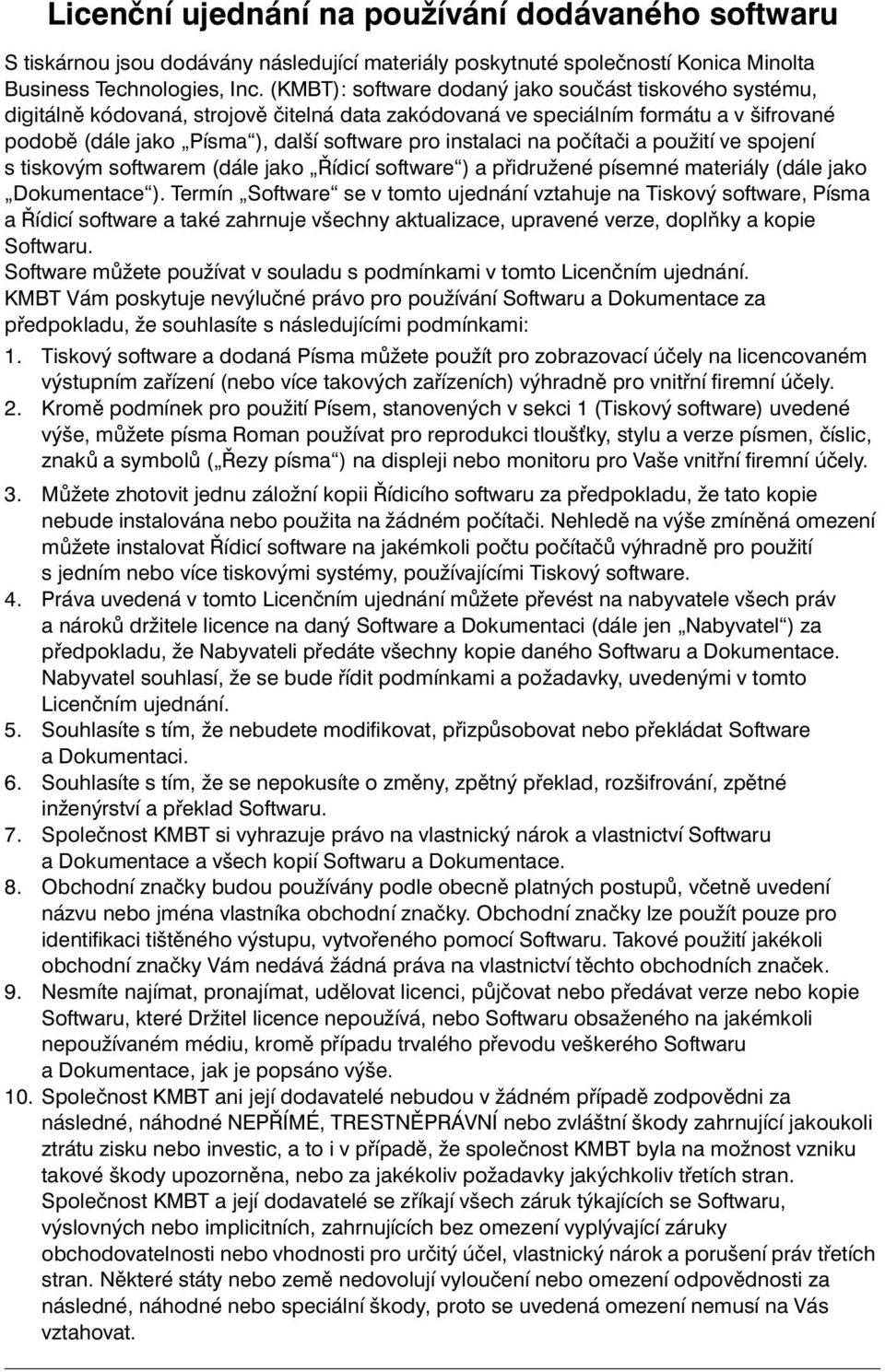

3 Licenční ujednání na používání dodávaného softwaru S tiskárnou jsou dodávány následující materiály poskytnuté společností Konica Minolta Business Technologies, Inc. (KMBT): software dodaný jako součást tiskového systému, digitálně kódovaná, strojově čitelná data zakódovaná ve speciálním formátu a v šifrované podobě (dále jako Písma ), další software pro instalaci na počítači a použití ve spojení s tiskovým softwarem (dále jako Řídicí software ) a přidružené písemné materiály (dále jako Dokumentace ). Termín Software se v tomto ujednání vztahuje na Tiskový software, Písma a Řídicí software a také zahrnuje všechny aktualizace, upravené verze, doplňky a kopie Softwaru. Software můžete používat v souladu s podmínkami v tomto Licenčním ujednání. KMBT Vám poskytuje nevýlučné právo pro používání Softwaru a Dokumentace za předpokladu, že souhlasíte s následujícími podmínkami: 1. Tiskový software a dodaná Písma můžete použít pro zobrazovací účely na licencovaném výstupním zařízení (nebo více takových zařízeních) výhradně pro vnitřní firemní účely. 2. Kromě podmínek pro použití Písem, stanovených v sekci 1 (Tiskový software) uvedené výše, můžete písma Roman používat pro reprodukci tlouš ky, stylu a verze písmen, číslic, znaků a symbolů ( Řezy písma ) na displeji nebo monitoru pro Vaše vnitřní firemní účely. 3. Můžete zhotovit jednu záložní kopii Řídicího softwaru za předpokladu, že tato kopie nebude instalována nebo použita na žádném počítači. Nehledě na výše zmíněná omezení můžete instalovat Řídicí software na jakémkoli počtu počítačů výhradně pro použití s jedním nebo více tiskovými systémy, používajícími Tiskový software. 4. Práva uvedená v tomto Licenčním ujednání můžete převést na nabyvatele všech práv a nároků držitele licence na daný Software a Dokumentaci (dále jen Nabyvatel ) za předpokladu, že Nabyvateli předáte všechny kopie daného Softwaru a Dokumentace. Nabyvatel souhlasí, že se bude řídit podmínkami a požadavky, uvedenými v tomto Licenčním ujednání. 5. Souhlasíte s tím, že nebudete modifikovat, přizpůsobovat nebo překládat Software adokumentaci. 6. Souhlasíte s tím, že se nepokusíte o změny, zpětný překlad, rozšifrování, zpětné inženýrství a překlad Softwaru. 7. Společnost KMBT si vyhrazuje právo na vlastnický nárok a vlastnictví Softwaru a Dokumentace a všech kopií Softwaru a Dokumentace. 8. Obchodní značky budou používány podle obecně platných postupů, včetně uvedení názvu nebo jména vlastníka obchodní značky. Obchodní značky lze použít pouze pro identifikaci tištěného výstupu, vytvořeného pomocí Softwaru. Takové použití jakékoli obchodní značky Vám nedává žádná práva na vlastnictví těchto obchodních značek. 9. Nesmíte najímat, pronajímat, udělovat licenci, půjčovat nebo předávat verze nebo kopie Softwaru, které Držitel licence nepoužívá, nebo Softwaru obsaženého na jakémkoli nepoužívaném médiu, kromě případu trvalého převodu veškerého Softwaru a Dokumentace, jak je popsáno výše. 10. Společnost KMBT ani její dodavatelé nebudou v žádném případě zodpovědni za následné, náhodné NEPŘÍMÉ, TRESTNĚPRÁVNÍ nebo zvláštní škody zahrnující jakoukoli ztrátu zisku nebo investic, a to i v případě, že společnost KMBT byla na možnost vzniku takové škody upozorněna, nebo za jakékoliv požadavky jakýchkoliv třetích stran. Společnost KMBT a její dodavatelé se zříkají všech záruk týkajících se Softwaru, výslovných nebo implicitních, zahrnujících bez omezení vyplývající záruky obchodovatelnosti nebo vhodnosti pro určitý účel, vlastnický nárok a porušení práv třetích stran. Některé státy nebo země nedovolují vyloučení nebo omezení odpovědnosti za následné, náhodné nebo speciální škody, proto se uvedená omezení nemusí na Vás vztahovat.

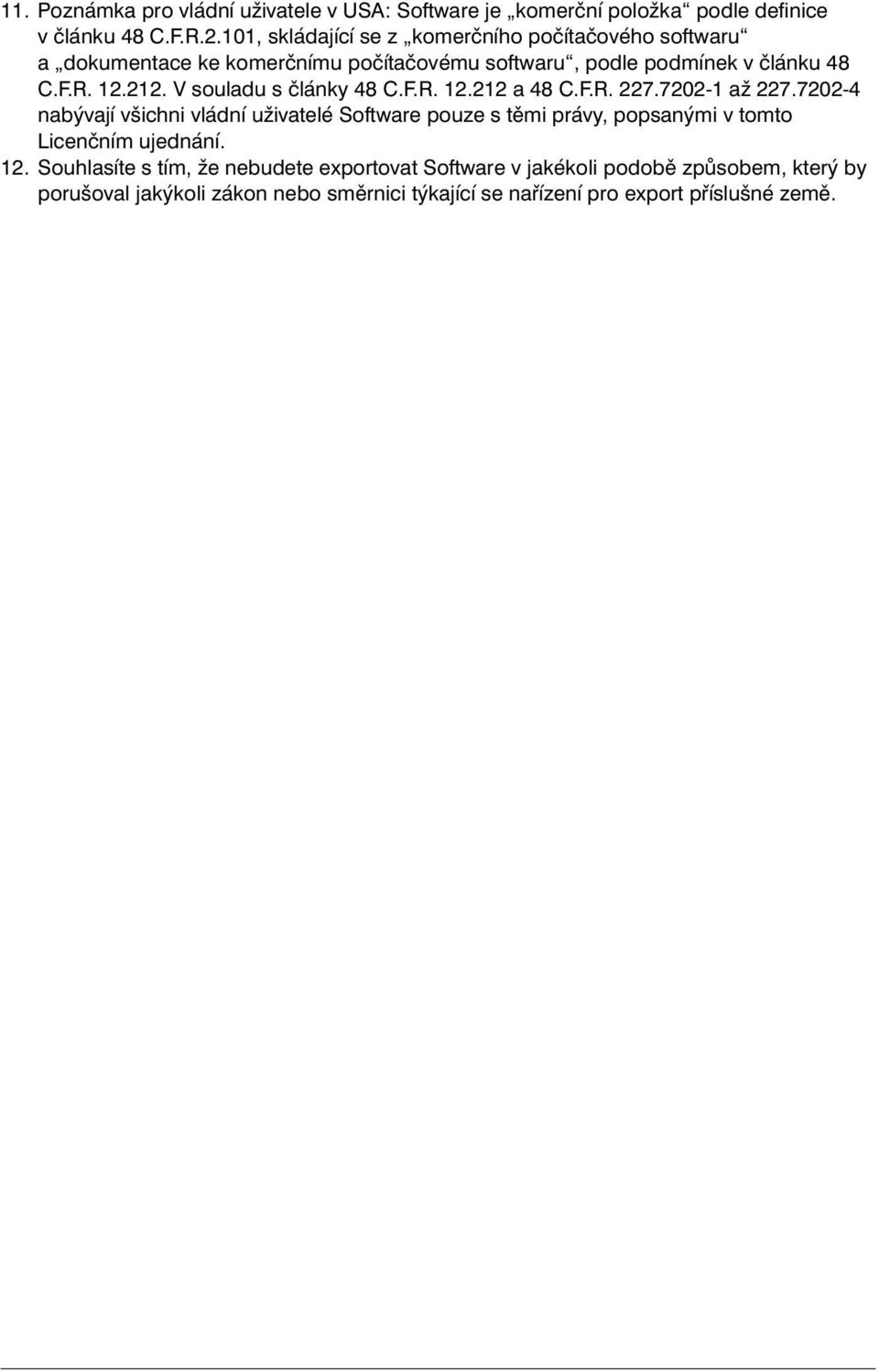

4 11. Poznámka pro vládní uživatele v USA: Software je komerční položka podle definice v článku 48 C.F.R.2.101, skládající se z komerčního počítačového softwaru a dokumentace ke komerčnímu počítačovému softwaru, podle podmínek v článku 48 C.F.R V souladu s články 48 C.F.R a 48 C.F.R až nabývají všichni vládní uživatelé Software pouze s těmi právy, popsanými v tomto Licenčním ujednání. 12. Souhlasíte s tím, že nebudete exportovat Software v jakékoli podobě způsobem, který by porušoval jakýkoli zákon nebo směrnici týkající se nařízení pro export příslušné země.

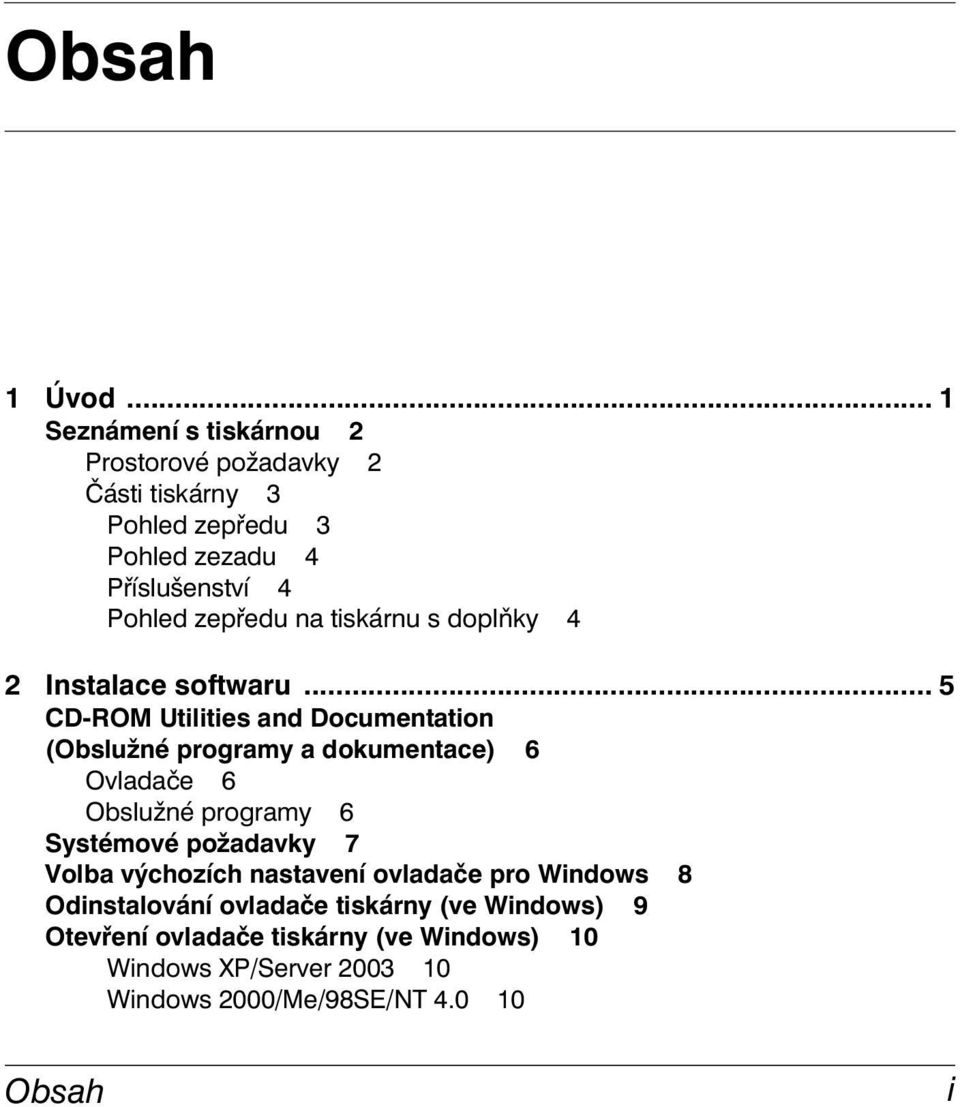

5 Obsah 1 Úvod... 1 Seznámení s tiskárnou 2 Prostorové požadavky 2 Části tiskárny 3 Pohled zepředu 3 Pohled zezadu 4 Příslušenství 4 Pohled zepředu na tiskárnu s doplňky 4 2 Instalace softwaru... 5 CD-ROM Utilities and Documentation (Obslužné programy a dokumentace) 6 Ovladače 6 Obslužné programy 6 Systémové požadavky 7 Volba výchozích nastavení ovladače pro Windows 8 Odinstalování ovladače tiskárny (ve Windows) 9 Otevření ovladače tiskárny (ve Windows) 10 Windows XP/Server Windows 2000/Me/98SE/NT Obsah i

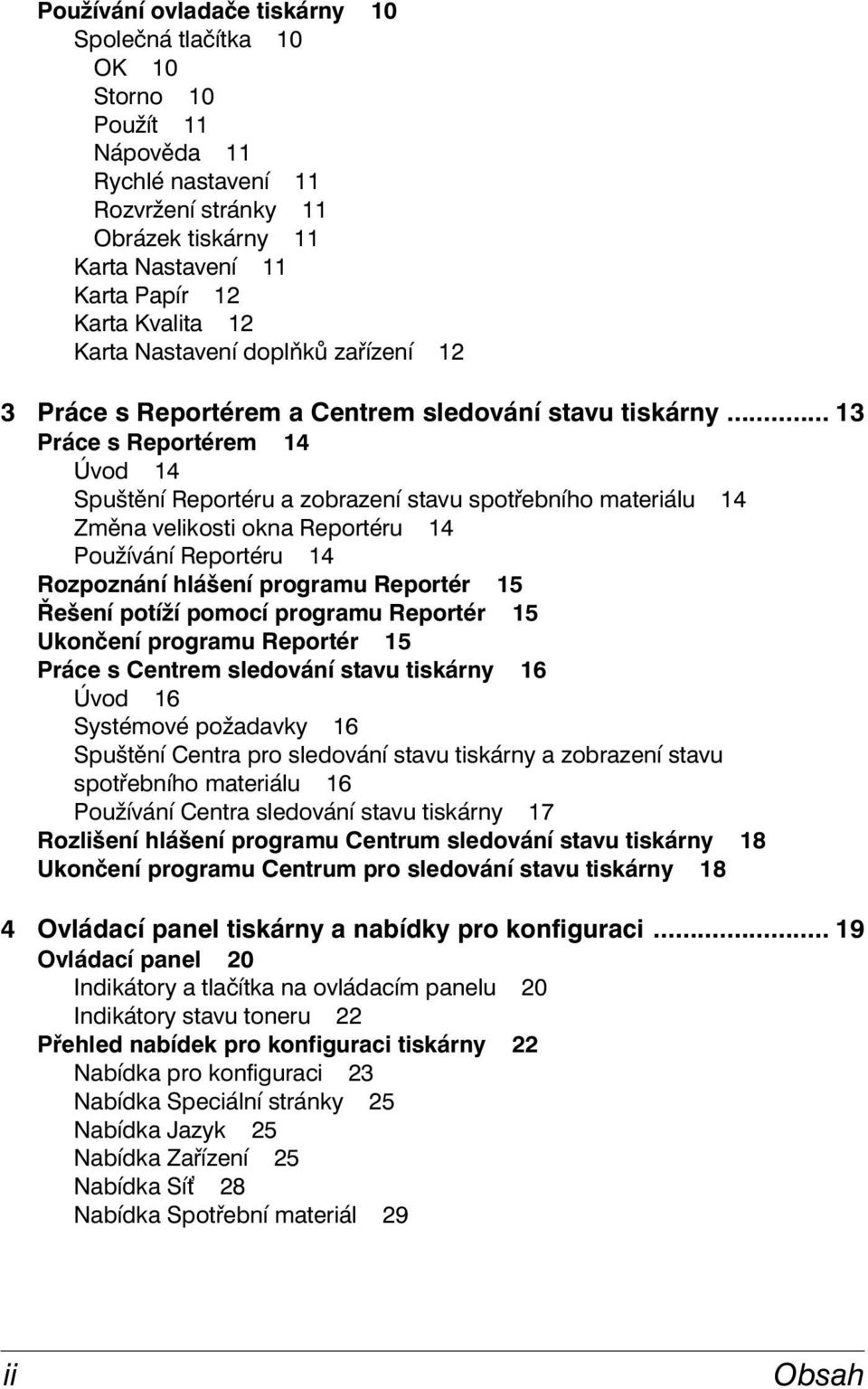

6 Používání ovladače tiskárny 10 Společná tlačítka 10 OK 10 Storno 10 Použít 11 Nápověda 11 Rychlé nastavení 11 Rozvržení stránky 11 Obrázek tiskárny 11 Karta Nastavení 11 Karta Papír 12 Karta Kvalita 12 Karta Nastavení doplňků zařízení 12 3 Práce s Reportérem a Centrem sledování stavu tiskárny Práce s Reportérem 14 Úvod 14 Spuštění Reportéru a zobrazení stavu spotřebního materiálu 14 Změna velikosti okna Reportéru 14 Používání Reportéru 14 Rozpoznání hlášení programu Reportér 15 Řešení potíží pomocí programu Reportér 15 Ukončení programu Reportér 15 Práce s Centrem sledování stavu tiskárny 16 Úvod 16 Systémové požadavky 16 Spuštění Centra pro sledování stavu tiskárny a zobrazení stavu spotřebního materiálu 16 Používání Centra sledování stavu tiskárny 17 Rozlišení hlášení programu Centrum sledování stavu tiskárny 18 Ukončení programu Centrum pro sledování stavu tiskárny 18 4 Ovládací panel tiskárny a nabídky pro konfiguraci Ovládací panel 20 Indikátory a tlačítka na ovládacím panelu 20 Indikátory stavu toneru 22 Přehled nabídek pro konfiguraci tiskárny 22 Nabídka pro konfiguraci 23 Nabídka Speciální stránky 25 Nabídka Jazyk 25 Nabídka Zařízení 25 Nabídka Sí 28 Nabídka Spotřební materiál 29 ii Obsah

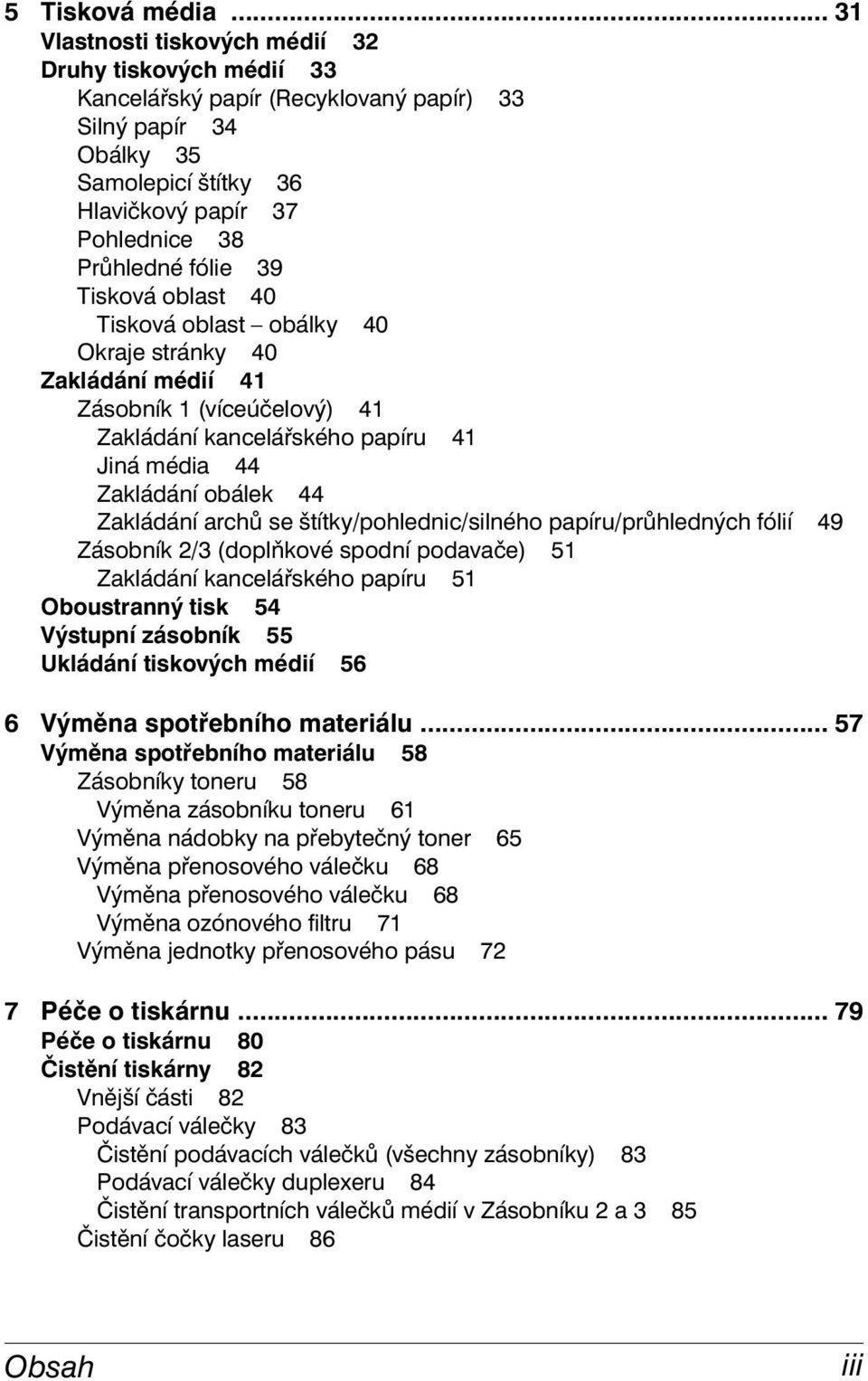

7 5 Tisková média Vlastnosti tiskových médií 32 Druhy tiskových médií 33 Kancelářský papír (Recyklovaný papír) 33 Silný papír 34 Obálky 35 Samolepicí štítky 36 Hlavičkový papír 37 Pohlednice 38 Průhledné fólie 39 Tisková oblast 40 Tisková oblast obálky 40 Okraje stránky 40 Zakládání médií 41 Zásobník 1 (víceúčelový) 41 Zakládání kancelářského papíru 41 Jiná média 44 Zakládání obálek 44 Zakládání archů se štítky/pohlednic/silného papíru/průhledných fólií 49 Zásobník 2/3 (doplňkové spodní podavače) 51 Zakládání kancelářského papíru 51 Oboustranný tisk 54 Výstupní zásobník 55 Ukládání tiskových médií 56 6 Výměna spotřebního materiálu Výměna spotřebního materiálu 58 Zásobníky toneru 58 Výměna zásobníku toneru 61 Výměna nádobky na přebytečný toner 65 Výměna přenosového válečku 68 Výměna přenosového válečku 68 Výměna ozónového filtru 71 Výměna jednotky přenosového pásu 72 7 Péče o tiskárnu Péče o tiskárnu 80 Čistění tiskárny 82 Vnější části 82 Podávací válečky 83 Čistění podávacích válečků (všechny zásobníky) 83 Podávací válečky duplexeru 84 Čistění transportních válečků médií v Zásobníku 2 a 3 85 Čistění čočky laseru 86 Obsah iii

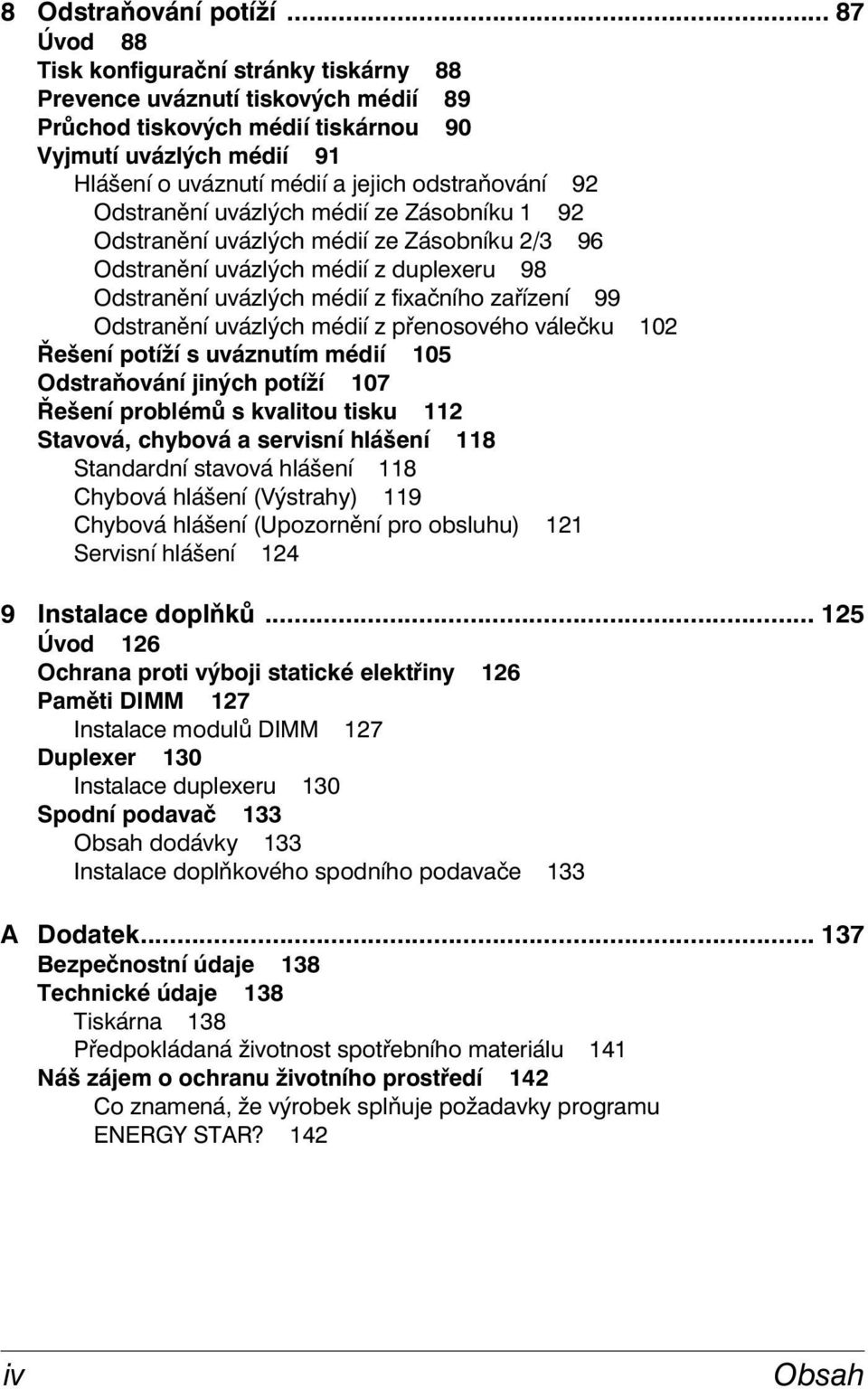

8 8 Odstraňování potíží Úvod 88 Tisk konfigurační stránky tiskárny 88 Prevence uváznutí tiskových médií 89 Průchod tiskových médií tiskárnou 90 Vyjmutí uvázlých médií 91 Hlášení o uváznutí médií a jejich odstraňování 92 Odstranění uvázlých médií ze Zásobníku 1 92 Odstranění uvázlých médií ze Zásobníku 2/3 96 Odstranění uvázlých médií z duplexeru 98 Odstranění uvázlých médií z fixačního zařízení 99 Odstranění uvázlých médií z přenosového válečku 102 Řešení potíží s uváznutím médií 105 Odstraňování jiných potíží 107 Řešení problémů s kvalitou tisku 112 Stavová, chybová a servisní hlášení 118 Standardní stavová hlášení 118 Chybová hlášení (Výstrahy) 119 Chybová hlášení (Upozornění pro obsluhu) 121 Servisní hlášení Instalace doplňků Úvod 126 Ochrana proti výboji statické elektřiny 126 Paměti DIMM 127 Instalace modulů DIMM 127 Duplexer 130 Instalace duplexeru 130 Spodní podavač 133 Obsah dodávky 133 Instalace doplňkového spodního podavače 133 A Dodatek Bezpečnostní údaje 138 Technické údaje 138 Tiskárna 138 Předpokládaná životnost spotřebního materiálu 141 Náš zájem o ochranu životního prostředí 142 Co znamená, že výrobek splňuje požadavky programu ENERGY STAR? 142 iv Obsah

9 Úvod 1

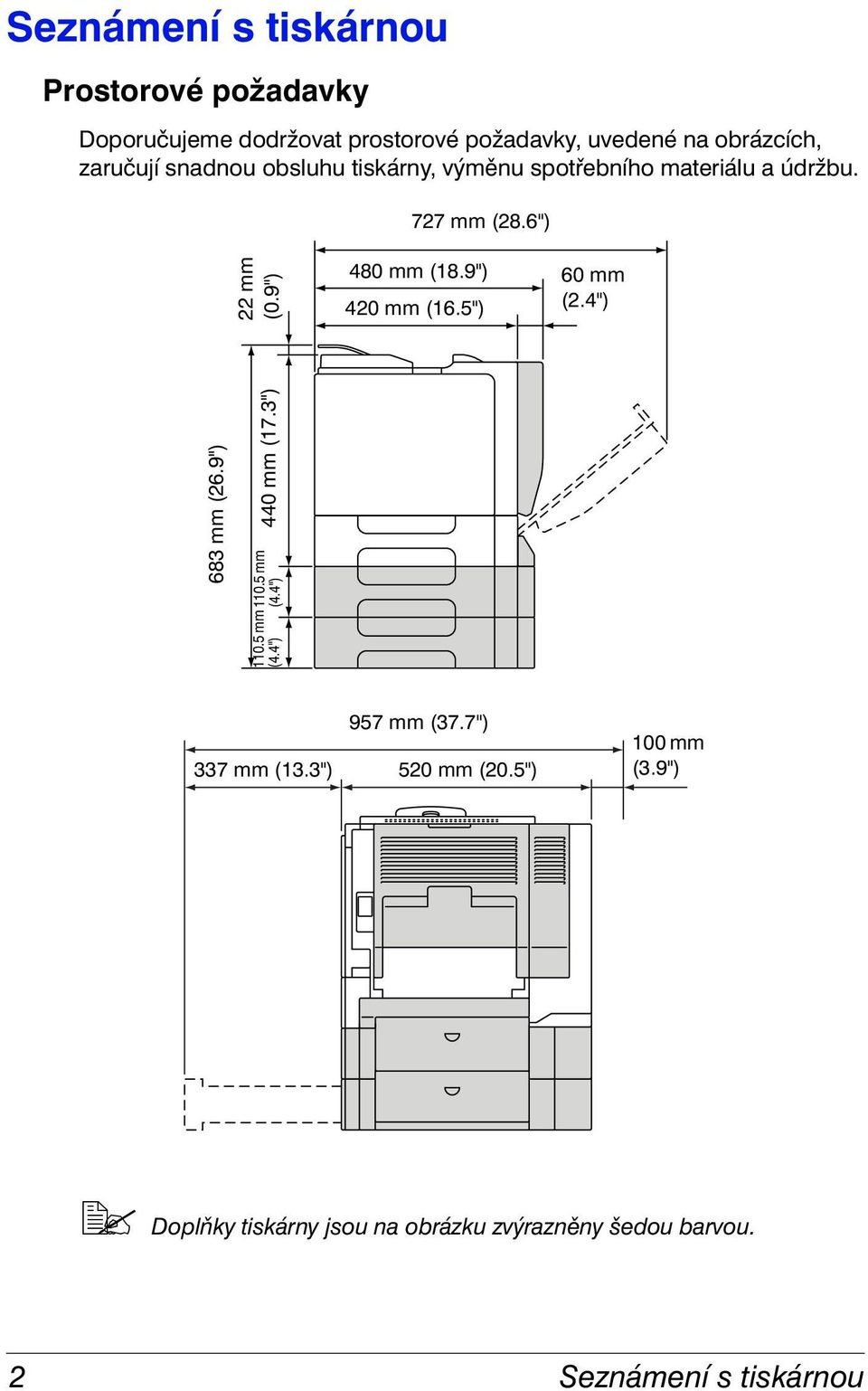

10 Seznámení s tiskárnou Prostorové požadavky Doporučujeme dodržovat prostorové požadavky, uvedené na obrázcích, zaručují snadnou obsluhu tiskárny, výměnu spotřebního materiálu a údržbu. 727 mm (28.6") 480 mm (18.9") 420 mm (16.5") 60 mm (2.4") mm (4.4") 683 mm (26.9") mm (4.4") 22 mm (0.9") 440 mm (17.3") 957 mm (37.7") 337 mm (13.3") 520 mm (20.5") 100 mm (3.9")!" Doplňky tiskárny jsou na obrázku zvýrazněny šedou barvou. 2 Seznámení s tiskárnou

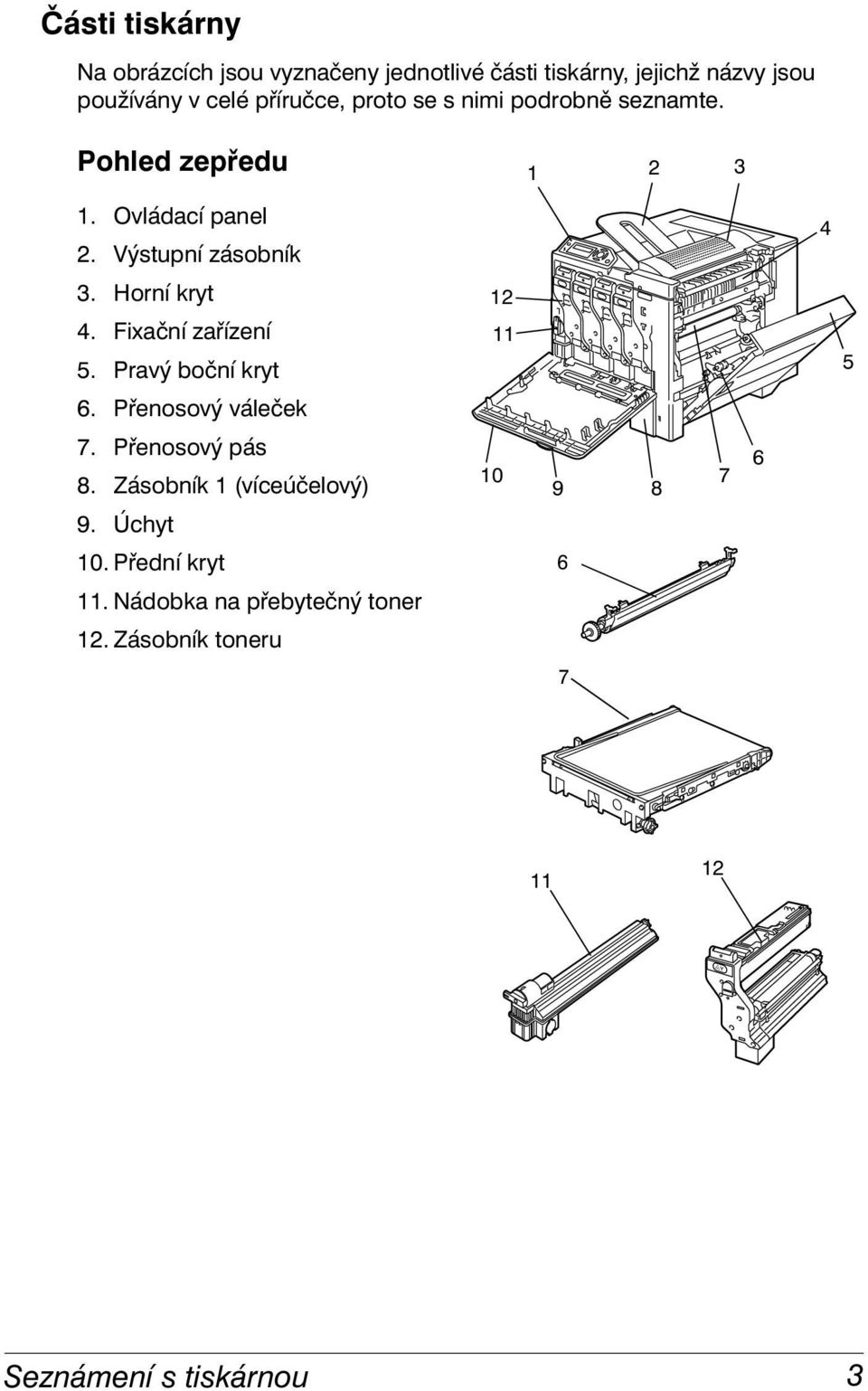

11 Části tiskárny Na obrázcích jsou vyznačeny jednotlivé části tiskárny, jejichž názvy jsou používány v celé příručce, proto se s nimi podrobně seznamte. Pohled zepředu Ovládací panel 2. Výstupní zásobník 4 3. Horní kryt 4. Fixační zařízení 5. Pravý boční kryt Přenosový váleček 7. Přenosový pás 8. Zásobník 1 (víceúčelový) 9. Úchyt Přední kryt Nádobka na přebytečný toner 12. Zásobník toneru Seznámení s tiskárnou 3

12 Pohled zezadu 1. Vypínač 6 2. Ozónový filtr 3. Zásuvka pro sí ovou šňůru 4. Konektor rozhraní Ethernet 10Base-T/100Base-TX (IEEE 802.3) Konektor rozhraní USB 6. Ventilační otvory Příslušenství 1. Nástroj na čistění čočky laseru 1 Pohled zepředu na tiskárnu s doplňky 1 1. Duplexer 2. Spodní podavače (Zásobníky 2 a 3) 2 4 Seznámení s tiskárnou

13 Instalace softwaru 2

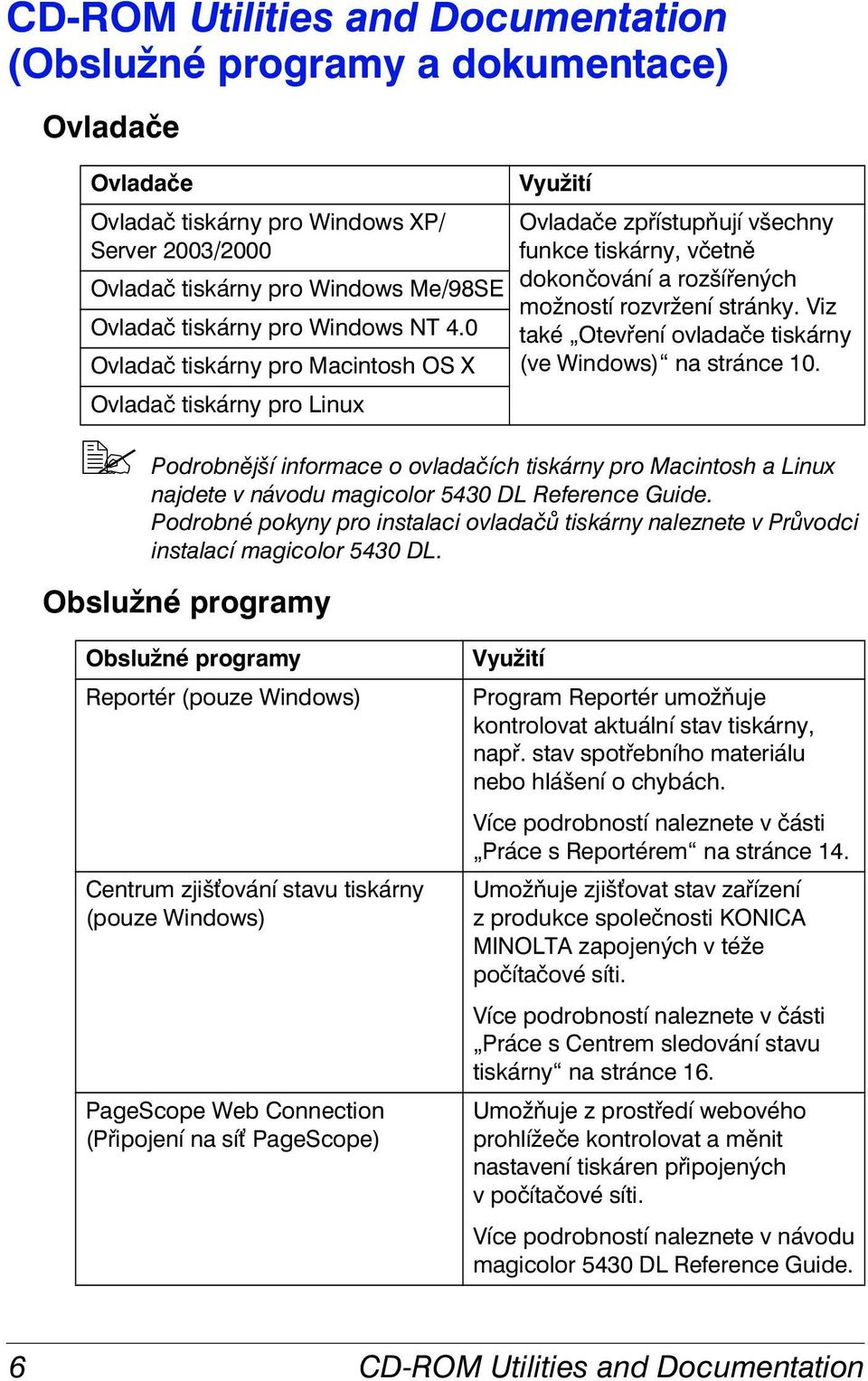

14 CD-ROM Utilities and Documentation (Obslužné programy a dokumentace) Ovladače Ovladače Ovladač tiskárny pro Windows XP/ Server 2003/2000 Ovladač tiskárny pro Windows Me/98SE Ovladač tiskárny pro Windows NT 4.0 Ovladač tiskárny pro Macintosh OS X Ovladač tiskárny pro Linux Využití Ovladače zpřístupňují všechny funkce tiskárny, včetně dokončování a rozšířených možností rozvržení stránky. Viz také Otevření ovladače tiskárny (ve Windows) na stránce 10.!" Podrobnější informace o ovladačích tiskárny pro Macintosh a Linux najdete v návodu magicolor 5430 DL Reference Guide. Podrobné pokyny pro instalaci ovladačů tiskárny naleznete v Průvodci instalací magicolor 5430 DL. Obslužné programy Obslužné programy Reportér (pouze Windows) Využití Program Reportér umožňuje kontrolovat aktuální stav tiskárny, např. stav spotřebního materiálu nebo hlášení o chybách. Více podrobností naleznete v části Práce s Reportérem na stránce 14. Centrum zjiš ování stavu tiskárny (pouze Windows) Umožňuje zjiš ovat stav zařízení z produkce společnosti KONICA MINOLTA zapojených v téže počítačové síti. Více podrobností naleznete v části Práce s Centrem sledování stavu tiskárny na stránce 16. PageScope Web Connection (Připojení na sí PageScope) Umožňuje z prostředí webového prohlížeče kontrolovat a měnit nastavení tiskáren připojených v počítačové síti. Více podrobností naleznete v návodu magicolor 5430 DL Reference Guide. 6 CD-ROM Utilities and Documentation

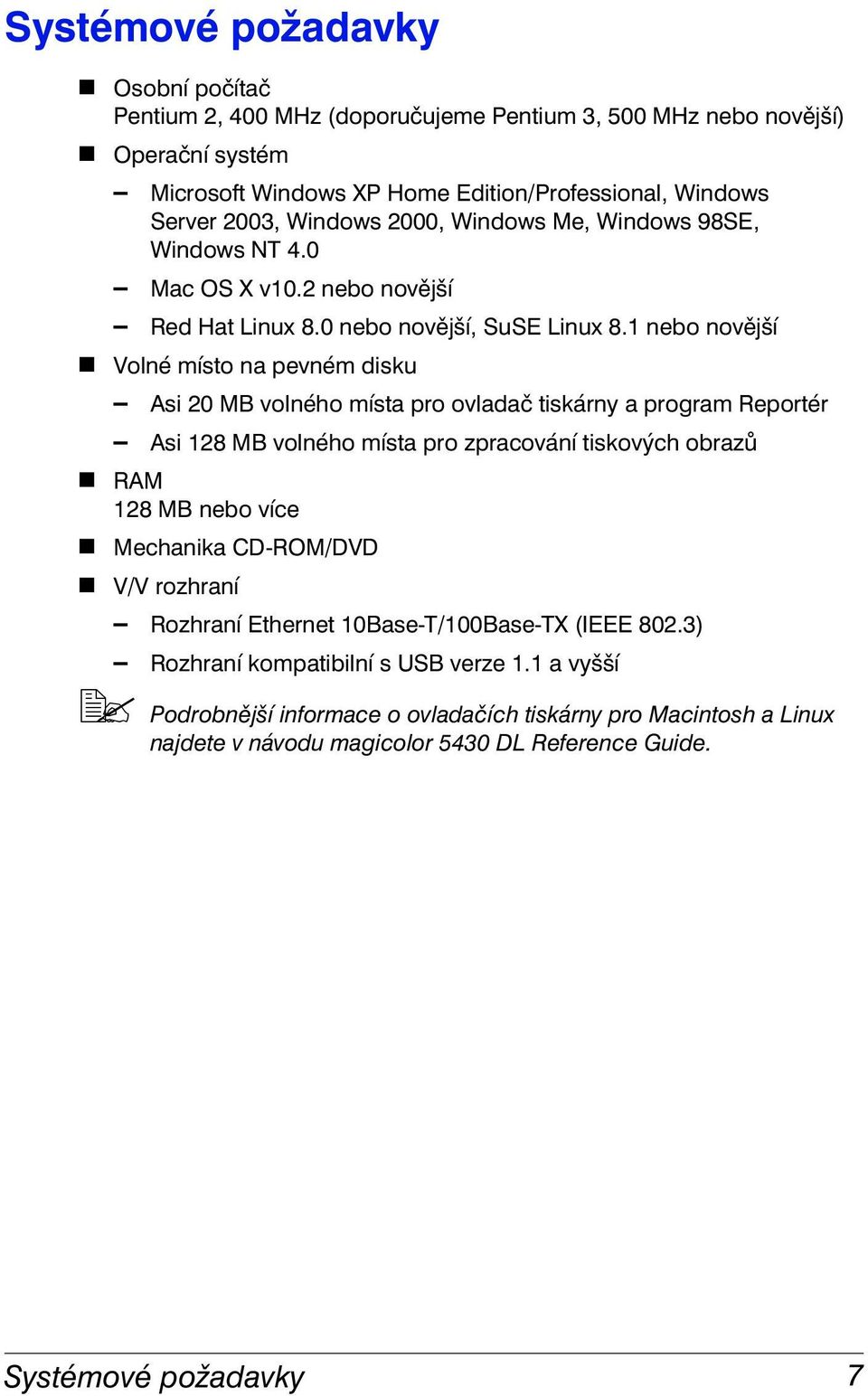

15 Systémové požadavky # Osobní počítač Pentium 2, 400 MHz (doporučujeme Pentium 3, 500 MHz nebo novější) # Operační systém Microsoft Windows XP Home Edition/Professional, Windows Server 2003, Windows 2000, Windows Me, Windows 98SE, Windows NT 4.0 Mac OS X v10.2 nebo novější Red Hat Linux 8.0 nebo novější, SuSE Linux 8.1 nebo novější # Volné místo na pevném disku Asi 20 MB volného místa pro ovladač tiskárny a program Reportér Asi 128 MB volného místa pro zpracování tiskových obrazů # RAM 128 MB nebo více # Mechanika CD-ROM/DVD # V/V rozhraní Rozhraní Ethernet 10Base-T/100Base-TX (IEEE 802.3) Rozhraní kompatibilní s USB verze 1.1 a vyšší!" Podrobnější informace o ovladačích tiskárny pro Macintosh a Linux najdete v návodu magicolor 5430 DL Reference Guide. Systémové požadavky 7

16 Volba výchozích nastavení ovladače pro Windows Než začnete s tiskárnou pracovat, doporučujeme Vám ověřit, případně změnit, výchozí nastavení ovladače. V případě, že jste k tiskárně instalovali i doplňky, měli byste jejich instalaci potvrdit v ovladači tiskárny. 1 Zpřístupněte ovladač tiskárny následujícím postupem: Windows XP/Server 2003 V nabídce Start zvolte Tiskárny a faxy, zobrazí se obsah složky Tiskárny a faxy. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Předvolby tisku. Windows 2000 V nabídce Start zvolte Nastavení a pak Tiskárny. Zobrazí se obsah složky Tiskárny. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Předvolby tisku. Windows Me/98SE V nabídce Start zvolte Nastavení a pak Tiskárny. Zobrazí se obsah složky Tiskárny. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Vlastnosti. Zvolte záložku Vlastnosti tiskárny. Windows NT 4.0 V nabídce Start zvolte Nastavení a pak Tiskárny. Zobrazí se obsah složky Tiskárny. Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Výchozí vlastnosti dokumentu. 2 Pokud jste k tiskárně instalovali dostupné doplňky, pokračujte dalším bodem. V opačném případě přejděte k bodu 6. 3 Zvolte záložku Nastavení doplňků zařízení. 4 Zkontrolujte, zda byly doplňky tiskárny správně identifikovány.!" Protože je v ovladači nastavena předvolba Automatická konfigurace jako výchozí, jsou instalované doplňky automaticky identifikovány. Pokud z nějakých důvodů nejsou doplňky identifikovány správně, pokračujte podle pokynů v krocích 5 až 7. 5 Zrušte označení předvolby Automatická konfigurace. 8 Volba výchozích nastavení ovladače pro Windows

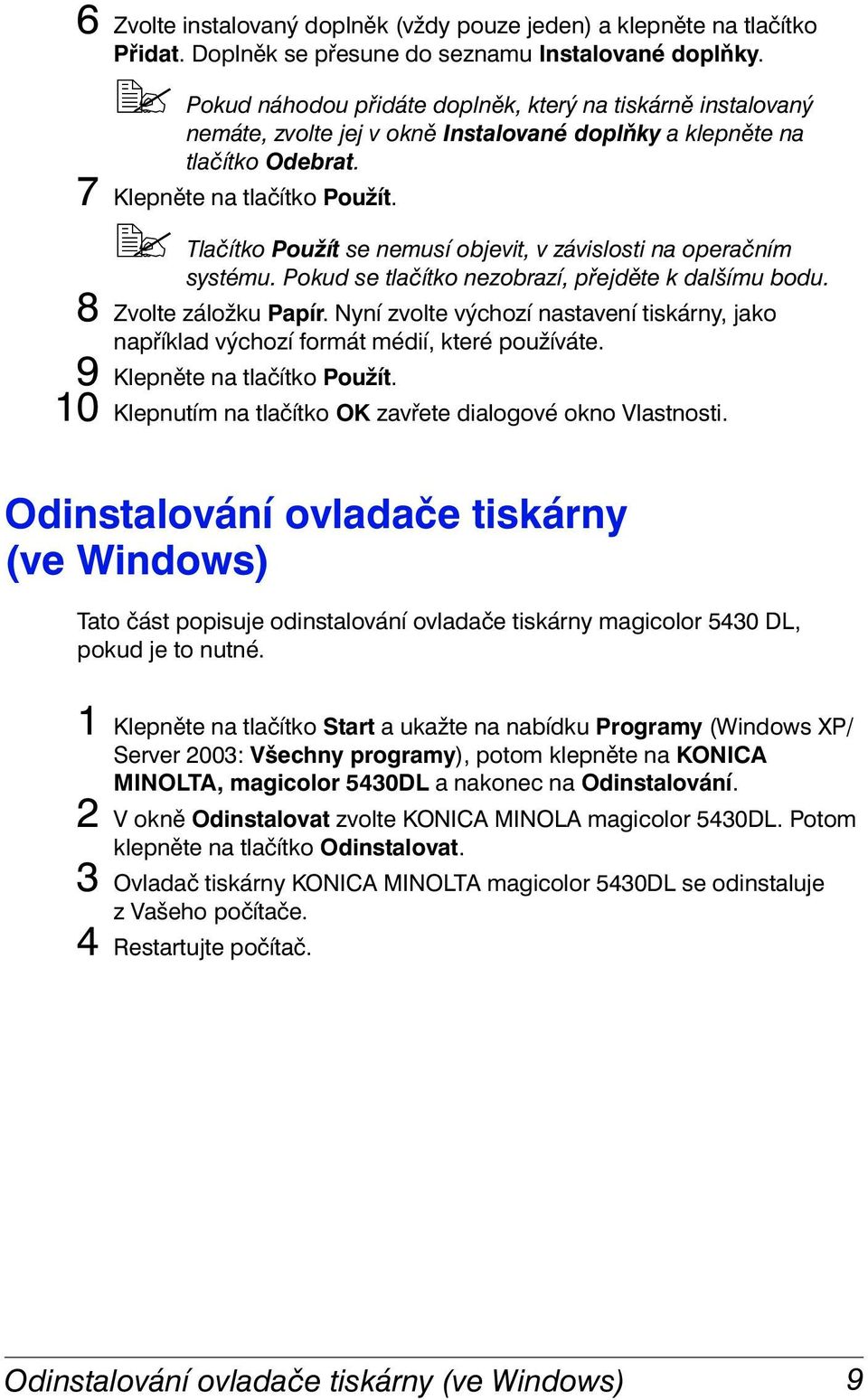

17 6 Zvolte instalovaný doplněk (vždy pouze jeden) a klepněte na tlačítko Přidat. Doplněk se přesune do seznamu Instalované doplňky.!" Pokud náhodou přidáte doplněk, který na tiskárně instalovaný nemáte, zvolte jej v okně Instalované doplňky a klepněte na tlačítko Odebrat. 7 Klepněte na tlačítko Použít.!" Tlačítko Použít se nemusí objevit, v závislosti na operačním systému. Pokud se tlačítko nezobrazí, přejděte k dalšímu bodu. 8 Zvolte záložku Papír. Nyní zvolte výchozí nastavení tiskárny, jako například výchozí formát médií, které používáte. 9 Klepněte na tlačítko Použít. 10 Klepnutím na tlačítko OK zavřete dialogové okno Vlastnosti. Odinstalování ovladače tiskárny (ve Windows) Tato část popisuje odinstalování ovladače tiskárny magicolor 5430 DL, pokud je to nutné. 1 Klepněte na tlačítko Start a ukažte na nabídku Programy (Windows XP/ Server 2003: Všechny programy), potom klepněte na KONICA MINOLTA, magicolor 5430DL a nakonec na Odinstalování. 2 V okně Odinstalovat zvolte KONICA MINOLA magicolor 5430DL. Potom klepněte na tlačítko Odinstalovat. 3 Ovladač tiskárny KONICA MINOLTA magicolor 5430DL se odinstaluje z Vašeho počítače. 4 Restartujte počítač. Odinstalování ovladače tiskárny (ve Windows) 9

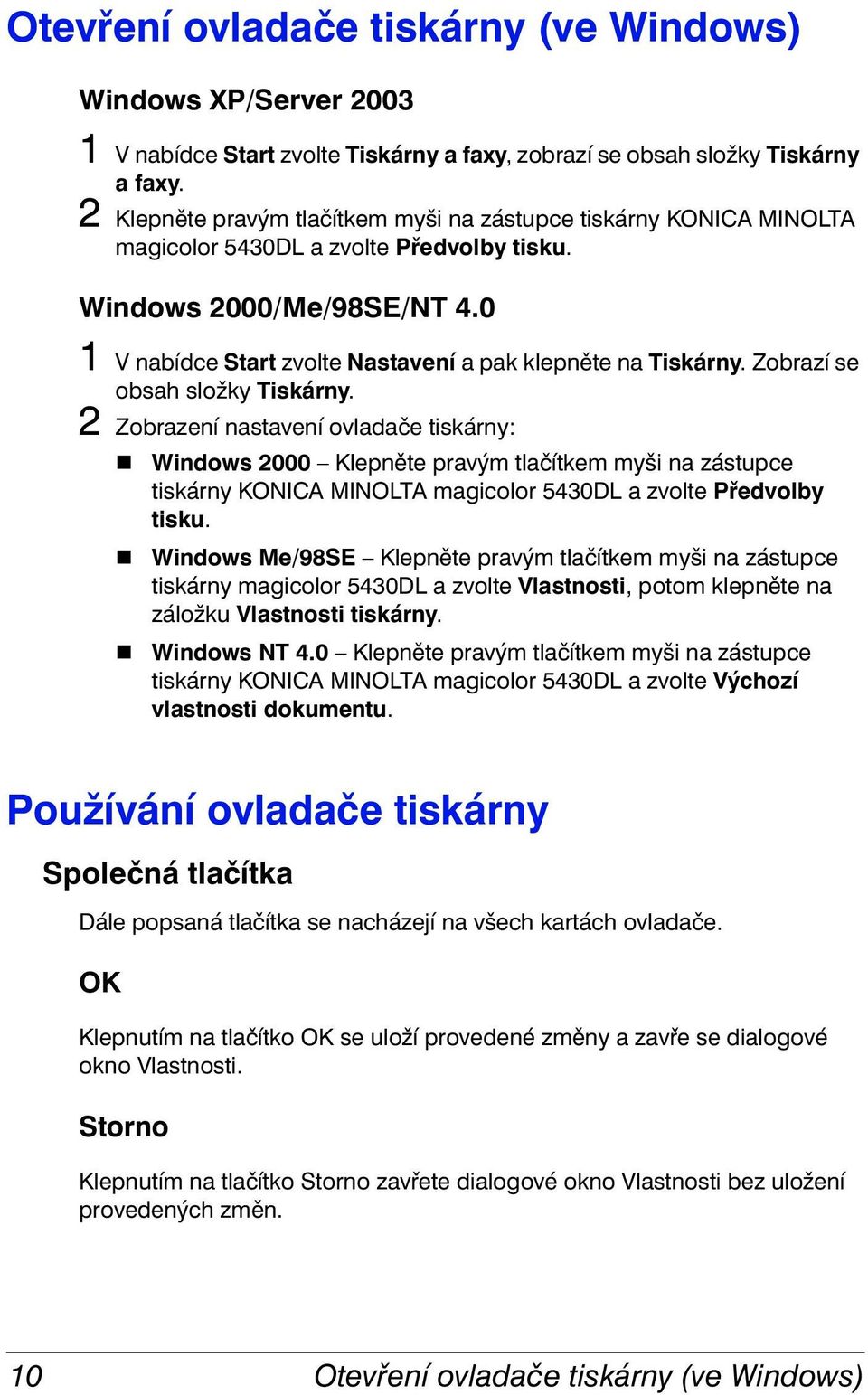

18 Otevření ovladače tiskárny (ve Windows) Windows XP/Server V nabídce Start zvolte Tiskárny a faxy, zobrazí se obsah složky Tiskárny a faxy. 2 Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Předvolby tisku. Windows 2000/Me/98SE/NT V nabídce Start zvolte Nastavení a pak klepněte na Tiskárny. Zobrazí se obsah složky Tiskárny. 2 Zobrazení nastavení ovladače tiskárny: # Windows 2000 Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Předvolby tisku. # Windows Me/98SE Klepněte pravým tlačítkem myši na zástupce tiskárny magicolor 5430DL a zvolte Vlastnosti, potom klepněte na záložku Vlastnosti tiskárny. # Windows NT 4.0 Klepněte pravým tlačítkem myši na zástupce tiskárny KONICA MINOLTA magicolor 5430DL a zvolte Výchozí vlastnosti dokumentu. Používání ovladače tiskárny Společná tlačítka Dále popsaná tlačítka se nacházejí na všech kartách ovladače. OK Klepnutím na tlačítko OK se uloží provedené změny a zavře se dialogové okno Vlastnosti. Storno Klepnutím na tlačítko Storno zavřete dialogové okno Vlastnosti bez uložení provedených změn. 10 Otevření ovladače tiskárny (ve Windows)

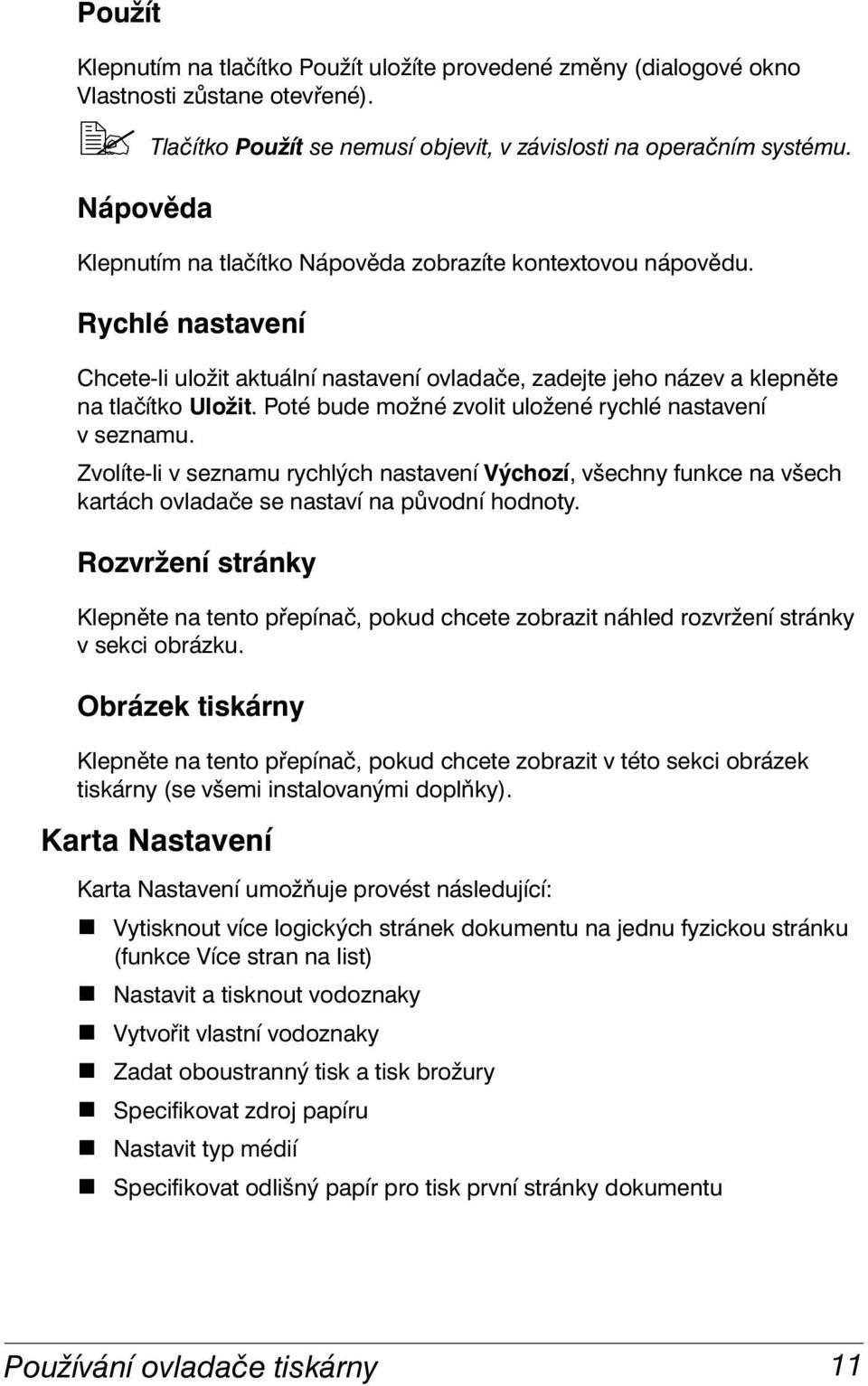

19 Použít Klepnutím na tlačítko Použít uložíte provedené změny (dialogové okno Vlastnosti zůstane otevřené).!" Tlačítko Použít se nemusí objevit, v závislosti na operačním systému. Nápověda Klepnutím na tlačítko Nápověda zobrazíte kontextovou nápovědu. Rychlé nastavení Chcete-li uložit aktuální nastavení ovladače, zadejte jeho název a klepněte na tlačítko Uložit. Poté bude možné zvolit uložené rychlé nastavení vseznamu. Zvolíte-li v seznamu rychlých nastavení Výchozí, všechny funkce na všech kartách ovladače se nastaví na původní hodnoty. Rozvržení stránky Klepněte na tento přepínač, pokud chcete zobrazit náhled rozvržení stránky v sekci obrázku. Obrázek tiskárny Klepněte na tento přepínač, pokud chcete zobrazit v této sekci obrázek tiskárny (se všemi instalovanými doplňky). Karta Nastavení Karta Nastavení umožňuje provést následující: # Vytisknout více logických stránek dokumentu na jednu fyzickou stránku (funkce Více stran na list) # Nastavit a tisknout vodoznaky # Vytvořit vlastní vodoznaky # Zadat oboustranný tisk a tisk brožury # Specifikovat zdroj papíru # Nastavit typ médií # Specifikovat odlišný papír pro tisk první stránky dokumentu Používání ovladače tiskárny 11

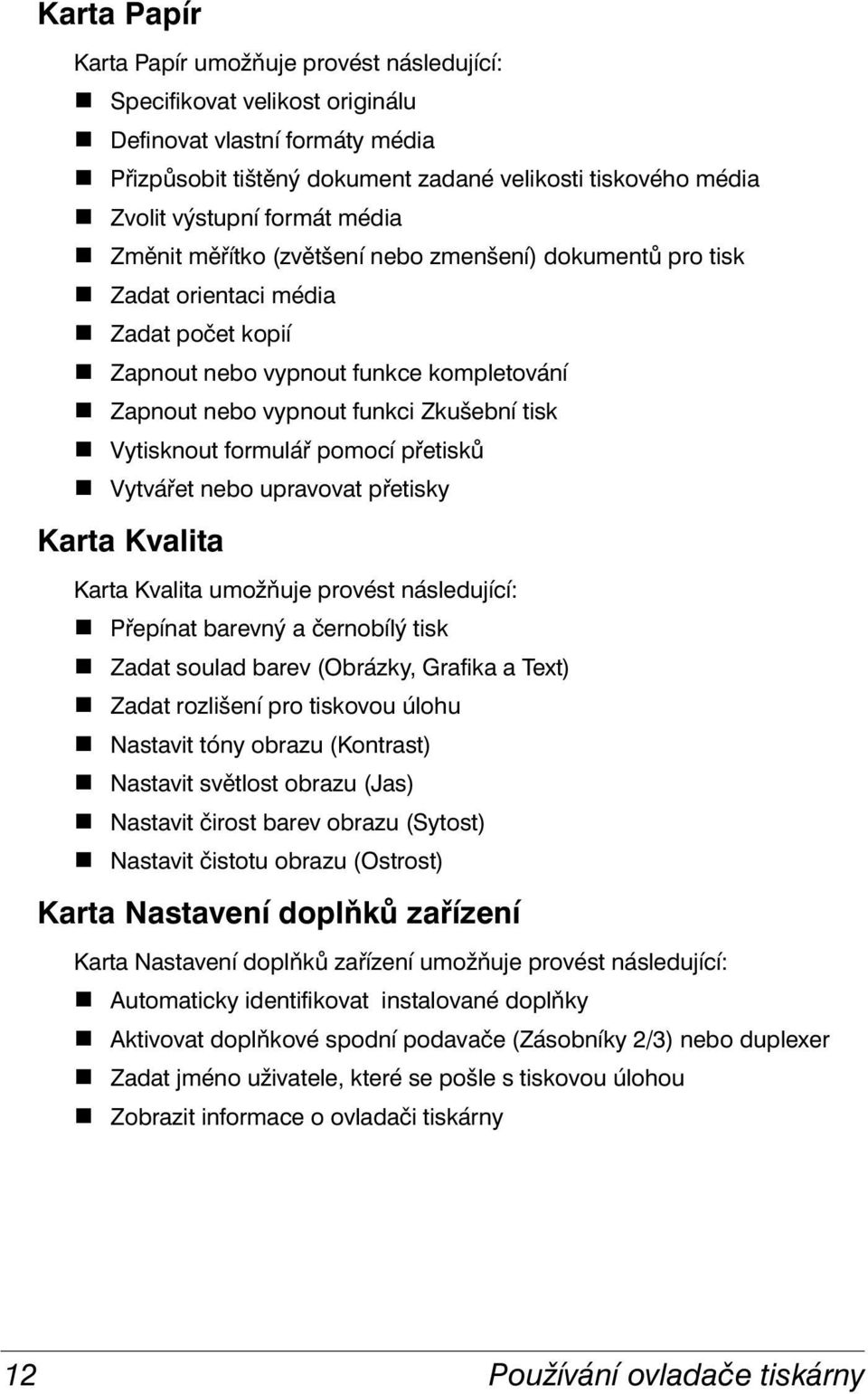

20 Karta Papír Karta Papír umožňuje provést následující: # Specifikovat velikost originálu # Definovat vlastní formáty média # Přizpůsobit tištěný dokument zadané velikosti tiskového média # Zvolit výstupní formát média # Změnit měřítko (zvětšení nebo zmenšení) dokumentů pro tisk # Zadat orientaci média # Zadat počet kopií # Zapnout nebo vypnout funkce kompletování # Zapnout nebo vypnout funkci Zkušební tisk # Vytisknout formulář pomocí přetisků # Vytvářet nebo upravovat přetisky Karta Kvalita Karta Kvalita umožňuje provést následující: # Přepínat barevný a černobílý tisk # Zadat soulad barev (Obrázky, Grafika a Text) # Zadat rozlišení pro tiskovou úlohu # Nastavit tóny obrazu (Kontrast) # Nastavit světlost obrazu (Jas) # Nastavit čirost barev obrazu (Sytost) # Nastavit čistotu obrazu (Ostrost) Karta Nastavení doplňků zařízení Karta Nastavení doplňků zařízení umožňuje provést následující: # Automaticky identifikovat instalované doplňky # Aktivovat doplňkové spodní podavače (Zásobníky 2/3) nebo duplexer # Zadat jméno uživatele, které se pošle s tiskovou úlohou # Zobrazit informace o ovladači tiskárny 12 Používání ovladače tiskárny

21 Práce s Reportérem a Centrem sledování stavu tiskárny 3

22 Práce s Reportérem Úvod Obslužný program Reportér zobrazuje informace o aktuálním stavu tiskárny. Chcete-li používat program Reportér, musí být povolena Podpora obousměrné komunikace (Start > Nastavení/Tiskárny [a Faxy], magicolor 5430DL, Soubor/Vlastnosti, karta Porty). Spuštění Reportéru a zobrazení stavu spotřebního materiálu Reportér můžete otevřít některým z následujících kroků. # Windows XP/Server 2003 V nabídce Start zvolte Všechny programy, KONICA MINOLTA, magicolor 5430DL anakonec Reportér. # Windows 2000/Me/98SE/NT 4.0 V nabídce Start zvolte Programy, potom KONICA MINOLTA, magicolor 5430DL anakonec Reportér. Změna velikosti okna Reportéru # Chcete-li zmenšit velikost okna, klepněte v nabídce Zobrazit na Stav (Zmenšit). # Chcete-li zvětšit velikost okna, klepněte v nabídce Zobrazit na Stav (Zvětšit). Používání Reportéru # Pokud je pozadí obrázku tiskárny na pravé straně zelené, je tiskárna v pohotovostním režimu nebo tiskne bez problémů. # Pokud je pozadí obrázku tiskárny na pravé straně červené, došlo k chybě a bylo přerušeno zpracovávání tiskové úlohy. V levé části dialogového okna je zobrazován stav tiskárny a chybová hlášení. Funkční oblasti zahrnují: # Stav tiskárny zobrazuje textová hlášení, popisující aktuální stav tiskárny. # Řešení poskytuje pokyny pro nápravu problémů a obnovu normálních pracovních podmínek. # Upozornění zobrazí textová hlášení, která upozorňují např. na nízký obsah toneru v zásobníku. # Obrázek stavu tiskárny grafické zobrazení tiskárny, které identifikuje místo vzniklého problému. # Stav tisku zobrazuje stav aktuální tiskové úlohy. 14 Práce s Reportérem

23 # Vybrat hlášení umožňuje zvolit, která hlášení se mají zobrazit, pokud na tiskárně vzniknou určité podmínky. # Informace o tiskárně umožňuje zjistit různé informace, například počet výtisků. # Stav spotřebního materiálu zobrazuje stav využití (zbývající přibližnou kapacitu v procentech) jednotlivých zásobníků toneru. Rozpoznání hlášení programu Reportér Pokud program Reportér detekuje potíže s tiskem, změní ikona programu na informačním panelu Windows barvu ze zelené na žlutou nebo červenou, v závislosti na závažnosti potíží. Řešení potíží pomocí programu Reportér Když Vás program Reportér upozorní na potíže s tiskem, poklepejte na ikonu programu na informačním panelu Windows, otevře se okno programu Reportér. Program identifikuje, k jakému typu potíží došlo. Ukončení programu Reportér Chcete-li ukončit program Reportér, klepněte v nabídce Soubor na položku Konec.!" Pokud klepnete na tlačítko X v pravém horním rohu okna, dialogové okno programu Reportér se zavře, ale program bude dál dostupný na informačním panelu Windows. Poklepáním na ikonu se program opět otevře. Rozpoznání hlášení programu Reportér 15

24 Práce s Centrem sledování stavu tiskárny Úvod Centrum sledování stavu tiskárny je aplikace, která zobrazuje stav více tiskových systémů připojených k řídicímu počítači přes místní porty (USB) nebo přes sí ová rozhraní. Aplikace Centrum sledování stavu tiskárny vyhledává sí ové tiskové systémy s využitím protokolu Service Location Protocol (SLP) a podporuje pouze tiskárny odpovídající na dotazy SLP a PJL specifické pro KONICA MINOLTA, například magicolor 2430 DL a magicolor 5430 DL.!" Pokud tiskárny KONICA MINOLTA nejsou kompatibilní s protokolem SLP a jazykem KONICA MINOLTA PJL, nelze aplikaci Centrum sledování stavu tiskárny použít. Systémové požadavky # Operační systém Windows XP/Server 2003/2000/Me/98SE/NT 4.0: # Porty tiskárny podporované aplikací Centrum sledování stavu tiskárny Port Ethernet Port USB Spuštění Centra pro sledování stavu tiskárny a zobrazení stavu spotřebního materiálu Centrum pro sledování stavu tiskárny můžete spustit jedním z následujících postupů: # Windows XP/Server 2003 V nabídce Start zvolte Všechny programy, potom KONICA MINOLTA, magicolor 5430DL a nakonec Centrum sledování stavu tiskárny. # Windows 2000/Me/98SE/NT 4.0 V nabídce Start zvolte Programy, potom KONICA MINOLTA, magicolor 5430DL, a nakonec Centrum sledování stavu tiskárny. 16 Práce s Centrem sledování stavu tiskárny

25 Používání Centra sledování stavu tiskárny # Název tiskárny Zobrazí zástupce tiskárny a název modelu místní tiskárny nebo sí ové tiskárny. Zástupce tiskárny mění barvu v závislosti na připojení a stavu tiskárny. Červené barva zástupce signalizuje chybu, žlutá signalizuje výstrahu a zelená barva představuje normální provozní podmínky. V závislosti na nastavení v dialogovém okně Volby se po poklepání na název tiskárny zobrazí bu program Reportér nebo Připojení na sí PageScope.!" Pokud nelze název tiskárny určit, zobrazí se v poli Název tiskárny Neznámá.!" Pokud není zvolená tiskárna kompatibilní s programem Reportér nebo Připojení na sí PageScope, aplikace se po poklepání na název tiskárny nezobrazí.!" Není-li tiskárna připojena k portu USB přes místní připojení, nebo pokud se v poli Stav zobrazí Nelze se připojit, program Reportér nebo Připojení na sí Pagescope se nezobrazí, ani když poklepete na název tiskárny. # Port V poli se zobrazuje port, ke kterému je tiskárna připojena. Pro místní tiskárny se zobrazí typ připojení (USB). Pro sí ové tiskárny se zobrazí adresa IP. # Stav Zobrazuje stav tiskárny. Jsou zde uvedeny stejné informace jako v sekci Stav tiskárny v okně programu Reportér. # Spotřební materiál: zbývá % C, M, Y, K Zobrazuje (v procentech) množství toneru zbývající v zásobnících. Zobrazeny jsou hodnoty (zleva): C (azurový), M (purpurový), Y (žlutý) a K (černý).!" Klepnutím na záhlaví sloupce se přepíná vzestupné a sestupné řazení. Práce s Centrem sledování stavu tiskárny 17

26 Nabídka Akce # Aktualizovat tiskárny Spustí nové vyhledávání tiskáren v počítačové síti. # Sí ové tiskárny Umožňuje přidávat nebo odstraňovat adresy IP sí ových tiskáren. # Volby Aplikace Reportér pro sí ové tiskárny Prodleva Určuje, zda se po poklepání na název tiskárny zobrazí dialogové okno programu Reportér nebo Připojení na sí Pagescope. Výchozím nastavením je Reportér. Nastavení se uplatní pouze u sí ových tiskáren. Lze zadat dvě doby prodlevy. # Prodleva detekce tiskárny # Prodleva dotazu na stav tiskárny Rozlišení hlášení programu Centrum sledování stavu tiskárny Pokud má zástupce červenou nebo žlutou barvu, otevřete dialogové okno Reportér nebo Připojení na sí Pagescope a přečtěte si zobrazené informace. Podrobnosti o programu Reportér naleznete v části Práce s Reportérem na stránce 14. Podrobnější informace o programu Připojení na sí Pagescope najdete v návodu magicolor 5430 DL Reference Guide. Ukončení programu Centrum pro sledování stavu tiskárny Chcete-li ukončit program Centrum sledování stavu tiskárny, klepněte vnabídce Akce na příkaz Konec, nebo klepněte na tlačítko X v pravém horním rohu okna aplikace Centrum sledování stavu tiskárny. 18 Rozlišení hlášení programu Centrum sledování stavu

27 Ovládací panel tiskárny a nabídky pro konfiguraci 4

28 Ovládací panel Z ovládacího panelu, umístěného na horní straně tiskárny, můžete přímo ovládat činnost tiskárny. Na jeho displeji se zobrazují hlášení o stavu tiskárny, zahrnující i jakékoliv podmínky, které vyžadují Váš zásah Displej Indikátory a tlačítka na ovládacím panelu Číslo Indikátor Nesvítí Svítí 1 Tiskárna není připravena přijímat data. Tiskárna je připravena přijímat data. 2 Tiskárna nevyžaduje zásah obsluhy. Tiskárna vyžaduje zásah obsluhy (obvykle bývá na displeji současně zobrazeno stavové hlášení). 20 Ovládací panel

29 Číslo Tlačítko Funkce 3 # Zavírá právě zobrazenou nabídku nebo ruší volbu položky. # Umožňuje zrušit jednu nebo všechny aktuálně zpracovávané tiskové úlohy. 1. Stiskněte tlačítko Cancel. 2. Stisknutím tlačítek šipka doprava nebo šipka doleva zvolte bu ZRUŠIT ÚLOHY/AKTUÁLNÍ ÚLOHA nebo ZRUŠIT ÚLOHY/VŠECHNY ÚLOHY. 3. Stiskněte tlačítko Select. Tisková úloha (tiskové úlohy) bude zrušena. 4 # Zobrazí systém nabídek. # Umožňuje pohyb směrem dolů ve struktuře. nabídek. # Vybírá zobrazenou položku nabídky. 5 # Zobrazí předcházející nabídku ve struktuře. # Pokud jste na úrovni volby, která se zadává textovým řetězcem, zobrazí předcházející dostupný znak. 6 # Umožňuje pohyb směrem doprava ve struktuře nabídek. # Umožňuje pohyb směrem doprava ve volbách dostupných pro nabídku. 7 # Umožňuje pohyb směrem dolů ve struktuře nabídek. # Pracujete-li na úrovni volby nabídky, která se zadává textovým řetězcem, zobrazí následující dostupný znak. 8 # Umožňuje pohyb směrem doleva ve struktuře nabídek. # Umožňuje pohyb směrem doleva ve volbách dostupných pro nabídku. Ovládací panel 21

30 Indikátory stavu toneru Na displeji se objeví indikátory, uvedené na obrázku dole, které signalizují množství toneru zbývajícího v zásobníku žlutého (Y), purpurového (M), azurového (C) nebo černého (K) toneru. READY Přehled nabídek pro konfiguraci tiskárny V následujícím diagramu je uvedena struktura nabídek a položek, které lze nastavovat z ovládacího panelu tiskárny magicolor 5430 DL. 22 Přehled nabídek pro konfiguraci tiskárny

31 Nabídka pro konfiguraci NEČINNÁ NABÍDKA SPECIÁL. STRÁNKY TISK KONFIG. STRÁNKA POČET STRÁNEK xxxxxx TISK UKÁZKOVÉ STRÁNKY POČIT.BAREV.STR. xxxxxx TISK STRUKT. NABÍDEK POČIT.ČB STRÁNEK xxxxxx NABÍDKA JAZYK NASTAVENÍ JAZYKA ANGLIČTINA VERZE ŘADIČE xx.xxx NASTAVENÍ JAZYKA FRANCOUZŠTINA VERZE ZAŘÍZENÍ xxxxxxxxxxxxxx NASTAVENÍ JAZYKA NĚMČINA BARVA KALIBRACE NASTAVENÍ JAZYKA ITALŠTINA VYNUL. POČITADLO PŘENOS. VÁLEC NASTAVENÍ JAZYKA PORTUGALŠTINA VYNUL. POČITADLO PŘENOSOVÁ JEDN. NASTAVENÍ JAZYKA ŠPANĚLŠTINA ÚSPORNÝ REŽIM xxx NASTAVENÍ JAZYKA ČEŠTINA OBNOVIT VÝCH. UŽIV.NAST. NASTAVENÍ JAZYKA JAPONŠTINA NABÍDKA ZAŘÍZENÍ ZAŘÍZENÍ DOŠEL TONER ÚSPORNÝ REŽIM* xxxxxxxx AUT. POKRAČOVÁNÍ xxx PROPOJ. ZÁSOB.** xxx * Zobrazí se, pouze pokud je v nabídce ZAŘÍZENÍ/ SERVIS/ÚSPORNÝ REŽIM položka ÚSPORNÝ REŽIM nastavena na ZAPNUTO. ** Zobrazí se, pouze pokud je instalovaný jeden nebo více doplňkových spodních podavačů (Zásobník 2/3). ZAŘÍZENÍ SERVIS Přehled nabídek pro konfiguraci tiskárny 23

32 NABÍDKA SÍŤ DHCP:xx BOOTP:xx ADRESA IP xxx.xxx.xxx.xxx MASKA PODSÍTĚ xxx.xxx.xxx.xxx BRÁNA xxx.xxx.xxx.xxx ADRESA HW 00206Bxxxxxx SNMP:xx VYNUCENÉ REŽIMY: * RYCH./DUP/NEG. NABÍDKA VYUŽ. SPOTŘ.MAT. ČERNÝ TONER xx % ZBÝVÁ ŽLUTÝ TONER xx % ZBÝVÁ PURPUROVÝ TONER xx % ZBÝVÁ AZUROVÝ TONER xx % ZBÝVÁ * Některé starší sí ové rozbočovače se stálými komunikačními režimy nekomunikují řádně s automaticky konfigurovanými zařízeními. V takových případech použijte pro konfiguraci tiskárny pro příslušný sí ový rozbočovač a umožnění komunikace nabídku SÍŤ/ VYNUCENÉ REŽIMY. 24 Přehled nabídek pro konfiguraci tiskárny

33 Nabídka Speciální stránky TISK KONFIG. STRÁNKA TISK UKÁZKOVÉ STRÁNKY TISK STRUKT. NABÍDEK Vytiskne konfigurační stránku tiskárny. Vytiskne testovací stránku tiskárny. Vytiskne strukturu nabídek. Nabídka Jazyk ANGLIČTINA/ FRANCOUZŠTINA/NĚMČINA/ ITALŠTINA/PORTUGALŠTINA/ ČEŠTINA/JAPONŠTINA Jazyk pro zobrazování hlášení na displeji lze změnit na jeden z podporovaných jazyků. Výchozím nastavením je angličtina. Nabídka Zařízení DOŠEL TONER Nastavení STOP/POKRAČOVAT Pokud nastavíte POKRAČOVAT, bude tisk pokračovat, i když je zásobník toneru prázdný. Pokud nastavíte STOP, tisk se po vyčerpání toneru v zásobníku zastaví. ÚSPORNÝ REŽIM Nastavení 15 MINUT/30 MINUT/60 MINUT/ 120 MINUT Umožňuje nastavit dobu nečinnosti tiskárny, po kterou tiskárna nebude obsluhována nebo po kterou jí nebude poslána tisková úloha, potřebnou pro přechod do úsporného režimu. Úsporný režim se automaticky zruší v následujících případech:! Tiskárna je restartována.! Je přijata tisková úloha.! Na ovládacím panelu tiskárny je stisknuto jakékoliv tlačítko.! Je otevřen a zavřen přední nebo pravý boční kryt tiskárny.! Po otevření a zavření zásobníku. Přehled nabídek pro konfiguraci tiskárny 25

34 AUT. POKRAČOVÁNÍ Nastavení ZAPNUTO/VYPNUTO Zvolíte-li ZAPNUTO, bude tiskárna pokračovat v tisku, i když ve specifikovaném zásobníku nejsou založena média požadovaného formátu. Pokud nastavíte VYPNUTO a v daném zásobníku dojdou média, tiskárna zastaví tisk a na displeji se zobrazí hlášení vyzývající k založení médií. PROPOJ. ZÁSOB. Nastavení ZAPNUTO/VYPNUTO Zvolíte-li ZAPNUTO, tiskárna začne po vyčerpání médií v zadaném zásobníku automaticky podávat média z jiného zásobníku, který obsahuje média stejného typu a formátu. Pokud nastavíte VYPNUTO a v daném zásobníku dojdou média, tiskárna zastaví tisk a na displeji se zobrazí hlášení vyzývající k založení médií. 26 Přehled nabídek pro konfiguraci tiskárny

35 ZAŘÍZENÍ SERVIS Tuto podnabídku použijte pro zobrazení informací o tiskovém mechanizmu. POČET STRÁNEK Zobrazuje celkový počet vytištěných stránek. POČIT.BAREV. STR. POČIT.ČB STRÁNEK VERZE ŘADIČE VERZE ZAŘÍZENÍ BARVA KALIBRACE Zobrazuje počet dosud vytištěných barevných stránek. Zobrazuje počet dosud vytištěných monochromatických stránek. Zobrazuje aktuální verzi firmwaru řadiče. Zobrazuje verzi firmwaru tiskového mechanizmu. Provede kalibraci barev, aby se nastavil soutisk barev. VYNUL. POČITADLO PŘENOS. VÁLEC VYNUL. POČITADLO PŘENOSOVÁ JEDN. Slouží k vynulování stavu počitadla po výměně přenosového válečku. Slouží k vynulování stavu počitadla po výměně jednotky přenosového pásu. ÚSPORNÝ REŽIM Nastavení ZAPNUTO/VYPNUTO Nastavíte-li ZAPNUTO, povolíte Úsporný režim. Zvolíte-li VYPNUTO, potlačíte Úsporný režim anabídka ZAŘÍZENÍ ÚSPORNÝ REŽIM se nebude zobrazovat. OBNOVIT VÝCH. UŽIV. NAST. Slouží k nastavení položek ÚSPORNÝ REŽIM, AUT. POKRAČOVÁNÍ a PROPOJ. ZÁSOB. na výchozí tovární hodnoty. Kromě toho se nastaví i výchozí heslo správce Připojení na sí PageScope. Podrobnější informace o heslu správce Připojení na sí PageScope naleznete v návodu magicolor 5430 DL Reference Guide. Přehled nabídek pro konfiguraci tiskárny 27

36 Nabídka Sí Je-li tiskárna připojena k síti, je nutné zadat následující nastavení. Podrobnosti o každém nastavení Vám sdělí správce sítě. DHCP Nastavení NAST. DHCP:ZAP NAST. BOOTP:VYP NAST. DHCP:VYP NAST. BOOTP:ZAP NAST. DHCP:VYP NAST. BOOTP:VYP Je-li v síti zapojen server DHCP, zadejte, zda je adresa IP automaticky přiřazována tímto serverem a zda jsou načítány další informace sítě (volby jsou ZAPNUTO nebo VYPNUTO). BOOTP Zadejte, zda je adresa IP automaticky přiřazena protokolem BOOTP a zda jsou načítány další informace sítě (volby jsou ZAPNUTO nebo VYPNUTO ). ADRESA IP Nastavení Nastavuje adresu IP tiskárny v síti. Hodnoty zadávejte tlačítky Nahoru, Dolů, Doleva a Doprava. Pokud zadáváte adresu IP manuálně, nastavte nejprve pro DHCP a BOOTP hodnotu VYPNUTO. MASKA Nastavení PODSÍTĚ Umožňuje zadat hodnotu masky podsítě. Hodnoty zadávejte tlačítky Nahoru, Dolů, Doleva a Doprava. Pokud zadáváte masku podsítě manuálně, nejprve nastavte pro DHCP a BOOTP hodnotu VYPNUTO. BRÁNA Nastavení Je-li na síti používán směrovač, zadejte adresu IP směrovače. Hodnoty zadávejte tlačítky Nahoru, Dolů, Doleva a Doprava. Zadáváte-li adresu Brány manuálně, nejprve nastavte pro DHCP a BOOTP hodnotu VYPNUTO. ADRESA HW Zobrazuje hardwarovou adresu tiskárny (nelze ji změnit). HTTP Nastavení ZAPNUTO/VYPNUTO Položku HTTP lze nastavit na ZAPNUTO nebo VYPNUTO. Volba ZAPNUTO povoluje interní webové stránky tiskárny, volba VYPNUTO je potlačuje. 28 Přehled nabídek pro konfiguraci tiskárny

37 SNMP Nastavení ZAPNUTO/VYPNUTO Protokol SNMP je vektorový, distribuovaný systém vhodný pro správu malých i velkých sítí. Položku SNMP lze nastavit na ZAPNUTO nebo VYPNUTO. VYNUCENÉ REŽIMY Nastavení RYCH./DUP/NEG. : AUTO/AUTO/ZAP AUTO/PLNY/ZAP AUTO/POLO/ZAP 100M/AUTO/ZAP 100M/PLNY/ZAP 100M/PLNY/VYP 100M/POLO/ZAP 100M/POLO/VYP 10M/AUTO/ZAP 10M/PLNY/ZAP 10M/PLNY/VYP 10M/POLO/ZAP 10M/POLO/VYP Položka RYCH. označuje přenosovou rychlost sítě. Zvolte mezi 10Base-T (10M), 100Base-TX (100M) nebo automatickým rozpoznáním (AUTO). Zvolíte-li hodnotu AUTO, přenosová rychlost se stanoví na základě vzájemné komunikace mezi zařízeními. Proto neexistuje nastavení, kde by tato komunikace (NEG.). byla vypnutá. DUP. označuje způsob komunikace při obousměrné komunikaci. Zvolte, zda se data budou odesílat a přijímat v obou směrech zároveň (PLNY) nebo pouze v jednom směru v určitý čas (POLO), případně můžete nastavit automatické rozpoznávání (AUTO). Pokud zvolíte AUTO, přenosová rychlost se stanoví na základě vzájemné komunikace mezi zařízeními. Proto neexistuje nastavení, kde by tato komunikace (NEG.). byla vypnutá. NEG. označuje nastavení na základě vzájemné komunikace, při níž se vzájemně odesílají a přijímají informace, jako např. přenosová rychlost, a určuje nastavení přenosu. Je-li tato volba zapnuta (ZAP), dojde ke vzájemné komunikaci mezi zařízeními. Pokud je volba vypnuta (VYP), ke komunikaci nedojde. Nabídka Spotřební materiál ČERNÝ TONER Zobrazuje přibližné množství černého toneru, zbývající vzásobníku. AZUROVÝ TONER Zobrazuje přibližné množství azurového toneru, zbývající vzásobníku. ŽLUTÝ TONER PURPUROVÝ TONER Zobrazuje přibližné množství žlutého toneru, zbývající vzásobníku. Zobrazuje přibližné množství purpurového toneru, zbývající v zásobníku. Přehled nabídek pro konfiguraci tiskárny 29

38

39 Tisková média 5

40 Vlastnosti tiskových médií Podporované druhy a formáty médií Média Formáty médií Zásobník* Oboustr. Palce Milimetry tisk A ,0 297,0 1/2/3 Ano A ,0 210,0 1 Ne B5 (JIS) ,0 257,0 1/2/3 Ano Executive ,0 267,0 1/2/3 Ano Folio ,0 330,0 2/3 Ano Foolscap ,2 330,2 2/3 Ano Kai ,0 260,0 1 Ano Kai ,0 185,0 1 Ne 16 K ,0 270,0 1 Ano Legal ,9 355,6 2/3 Ano Government Legal ,0 330,0 2/3 Ano Letter ,9 279,4 1/2/3 Ano Letter Plus ,9 322,3 2/3 Ano Government Letter ,2 266,7 1/2/3 Ano Statement ,0 216,0 1 Ne UK Quarto ,2 254,0 1 Ne Průhledné fólie A ,0 297,0 1 Ne Průhledné fólie Letter ,9 279,4 1 Ne Japonská pohlednice ,0 148,0 1 Ne Dvojitá pohlednice ,0 200,0 1 Ne Obálka B5 (JIS) ,0 250,0 1 Ne Obálka C ,0 229,0 1 Ne Obálka C ,0 162,0 1 Ne Obálka # ,1 241,3 1 Ne Obálka DL ,0 220,0 1 Ne Obálka Monarch 3.9 7,5 99,0 190,5 1 Ne Obálka Chou # ,0 235,0 1 Ne Obálka Chou # ,0 205,0 1 Ne Obálka You # ,0 235,0 1 Ne Silný papír 1, 2 podporován pouze pro média formátu A4, Letter nebo menší Vlastní, minimálně ,0 148,0 1 Ne Vlastní, maximálně ,0 297,0 1 Ano Poznámky: *Zásobník 1 = Víceúčelový Zásobník 2, 3 = Spodní podavače (doplňky)!" Rozměry tiskových médií vlastní velikosti musí být v mezích, uvedených v tabulce, zadávejte je v ovladači tiskárny. 32 Vlastnosti tiskových médií

41 Druhy tiskových médií Než koupíte větší množství speciálních médií, ověřte si pečlivě zkušebními tisky na stejná média kvalitu výtisků. Média skladujte v původním obalu na rovném povrchu až do doby, než je založíte do tiskárny. Seznam schválených tiskových médií naleznete na adrese printer.konicaminolta.com. Kancelářský papír (Recyklovaný papír) Kapacita Zásobník 1 (víceúčelový) 250 listů papíru s hmotností 80 g/m 2, u jiných hmotností se kapacita odpovídajícím způsobem změní. Zásobník 2, listů papíru s hmotností 80 g/m 2, u jiných hmotností se kapacita odpovídajícím způsobem změní. Orientace Tiskovou stranou nahoru Tiskové Kancelářský papír (recyklovaný papír) médium vovladači Hmotnost g/m 2 Oboustranný tisk Podporované formáty jsou uvedeny v tabulce na stránce 32. Používejte média Vhodná pro tisk v kancelářských laserových tiskárnách, například standardní nebo recyklovaný kancelářský papír Poznámka Nepoužívejte dále uvedená tisková média. Ta by mohla způsobit nízkou kvalitu tisku, uváznout v tiskárně nebo vést k poškození tiskárny. Nepoužívejte média # Pokrytá speciálními vrstvami (uhlovým papírem, papír s lesklou povrchovou úpravou, papír napouštěný barvou) # Papír s kopírovací vrstvou # Neschválená média pro zažehlovací obtisky (s teplocitlivou vrstvou, papír pro tepelný kontaktní tisk, přenášecí papír pro tepelný tisk) # Papír s vodními obtisky # Samopropisovací papír # Speciální média určená pro inkoustové tiskárny (velmi jemný papír, lesklý papír, lesklé fólie, dopisnice atd.) # Již potištěná v jiné tiskárně, kopírce nebo faxu Druhy tiskových médií 33

42 # Zaprášená # Mokrá (nebo vlhká)!" Skladujte média v prostředí s relativní vlhkostí mezi 35 % až 85 %. Na vlhký nebo mokrý papír toner správně nepřilne. # Vrstvená # S lepicí vrstvou # Přehnutá, pomačkaná, svinutá, s plastickými vzory, zkroucená nebo zvlněná # Perforovaná, děrovaná nebo natržená # Příliš hladká, drsná nebo příliš vzorovaná # S různou hrubostí (vytlačovanými vzory) na přední a zadní straně # Příliš tenká nebo silná # Slepená statickou elektřinou # Pozlacená nebo s fólií, příliš světlá # Teplocitlivá nebo neschopná snést fixační teplotu 200 C (356 F) # Nepravidelných tvarů (nestejně široká nebo šikmo seříznutá) # Spojená lepidlem, lepicí páskou, svorkami nebo sponkami, stužkami, háčky, knoflíky apod. # Bělená chlórem # Jakákoliv jiná neschválená média Silný papír Papír s hmotností větší než 90 g/m 2 je nazýván silný papír. Vyzkoušejte tisk na všechny druhy silného papíru, zda vyhovuje rychlost a kvalita a zda není obraz tiskové strany posunutý. Kapacita Zásobník 1 Až 20 archů, v závislosti na tlouš ce. Zásobník 2, 3 Není podporován Orientace Tiskovou stranou nahoru Tiskové médium vovladači Silný papír 1 ( g/m 2 ) Silný papír 2 ( g/m 2 ) Hmotnost g/m 2 Oboustranný Není podporován tisk Nepoužívejte silný papír # Kombinovaný ve vstupním zásobníku s jinými typy tiskových médií (došlo by k jejich uváznutí) 34 Druhy tiskových médií

43 Obálky Tiskněte pouze na přední stranu, určenou pro adresu. V některých částech obálky se překrývají tři vrstvy papíru přední, zadní a chlopeň. Text, tištěný na tyto části, se nemusí vytisknout správně nebo se nemusí vytisknout vůbec. Kapacita Zásobník 1 Až 10 kusů, v závislosti na tlouš ce Zásobník 2, 3 Není podporován Orientace Tiskovou stranou nahoru Tiskové Obálky médium v ovladači Hmotnost g/m 2 Oboustranný Není podporován tisk Používejte obálky # Běžné kancelářské obálky schválené pro tisk v laserových tiskárnách s úhlopříčnými spoji, ostrými ohyby i okraji a obyčejnými lepicími chlopněmi.!" Protože obálky procházejí mezi vyhřívanými válci fixačního zařízení, mohou se zalepit. Proto používejte obálky s disperzním lepidlem. # Schválené pro tisk v laserových tiskárnách # Suché Nepoužívejte obálky # Se samolepicími chlopněmi # Opatřené kovovými sponami, papírovými přezkami, spojkami nebo proužky pro pečetění # S průhlednými okénky # S příliš drsným povrchem # Z materiálu, který se teplem rozpouští, taví, mění barvy, mění tvar nebo vytváří nebezpečné výpary # Pečetěné Druhy tiskových médií 35

44 Samolepicí štítky Arch se štítky je tvořen samotným štítkem (tisková strana), vrstvou lepidla a podkladovým papírem. # Vlastnosti samolepicího štítku musí odpovídat požadovaným vlastnostem kancelářského papíru. # Samolepicí štítky musí pokrývat celý podkladový papír a nikde nesmí být volně přístupné lepidlo. Na archy se samolepicími štítky můžete tisknout spojitě. To ale může ovlivnit podávání v závislosti na jejich kvalitě a na okolním prostředí. Pokud dojde k potížím, přerušte spojitý tisk a štítky podávejte po jednom archu. Data formátujte v aplikaci, z které tisknete. Umístění tisku nejprve vyzkoušejte na listu kancelářského papíru. Další informace o tisku na samolepicí štítky mohou být uvedeny i v dokumentaci aplikace, ze které tisknete. Kapacita Zásobník 1 Až 20 archů, v závislosti na tlouš ce Zásobník 2, 3 Není podporován Orientace Tiskovou stranou nahoru Tiskové Samolepicí štítky médium v ovladači Hmotnost g/m 2 Oboustranný Není podporován tisk Používejte archy se samolepicími štítky # Doporučené pro tisk v laserových tiskárnách # Formátu A4 nebo Letter (arch samolepicích štítků) Nepoužívejte archy se samolepicími štítky # Jejichž štítky se snadno odlepují # Jejichž podkladové listy jsou odlepené nebo mají odkrytou lepicí vrstvu!" Štítky se mohou ve fixačním zařízení přilepit a způsobit uváznutí médií. 36 Druhy tiskových médií

45 # Perforované nebo nařezané Nepoužívejte Používejte Lesklý podkladový papír Štítek na celém archu (nepředřezaný) Hlavičkový papír Tisková data formátutje v aplikaci, z které tisknete. Umístění tisku nejprve vyzkoušejte na listu kancelářského papíru. Kapacita Zásobník 1 Až 250 listů, v závislosti na formátu atlouš ce médií Zásobník 2, 3 Není podporován Orientace Tiskovou stranou nahoru Tiskové Hlavičkový papír médium v ovladači Hmotnost g/m 2 Oboustranný Podporované formáty médií jsou uvedeny na stránce 32. tisk Druhy tiskových médií 37

46 Pohlednice Data formátujte v aplikaci, z které tisknete. Umístění tisku nejprve vyzkoušejte na listu kancelářského papíru. Kapacita Zásobník 1 Až 20 kusů, v závislosti na tlouš ce Zásobník 2, 3 Není podporován Orientace Tiskovou stranou nahoru Tiskové Pohlednice médium vovladači Hmotnost g/m 2 Oboustranný Není podporován tisk Používejte pohlednice # Doporučené pro tisk v laserových tiskárnách Nepoužívejte pohlednice # S povrchovou úpravou # Určené pro inkoustové tiskárny # Perforované nebo nařezané # Předtištěné nebo barevné pohlednice mohou v tiskárně uváznout.!" Pokud je pohlednice prohnutá, před založením do Zásobníku 1 ji vyrovnejte. 38 Druhy tiskových médií

47 Průhledné fólie!" Průhlednými fóliemi před zakládáním nelistujte. Mohly by se slepit statickou elektřinou a při podávání uváznout.!" Nedotýkejte se fólií holýma rukama, mohla by se snížit kvalita tisku.!" Udržujte vodicí dráhu čistou. Průhledné fólie jsou velmi citlivé na znečistění. Pokud se na horní nebo spodní straně fólií objeví nečistoty, postupujte podle pokynů uvedených v kapitole 7 Péče o tiskárnu.!" Průhledné fólie vyjměte z výstupního zásobníku co nejdřív, aby se neslepovaly statickou elektřinou. Na průhledné fólie můžete tisknout spojitě. V závislosti na jejich druhu a kvalitě, statické elektřině i na okolním prostředí se může zhoršit spolehlivost podávání. Tisková data formátujte v aplikaci, z které tisknete. Umístění textu nejprve vyzkoušejte na listu kancelářského papíru.!" Pokud založíte 20 fólií a dojde k potížím s podáváním, zakládejte pouze 1 až 10 fólií současně. Fólie se mohou po založení většího počtu slepit statickou elektřinou a při podávání uváznout. Kapacita Zásobník 1 Až 20 listů, v závislosti na tlouš ce Zásobník 2, 3 Není podporován Orientace Tiskovou stranou nahoru Tiskové Průhledné fólie médium v ovladači Oboustranný Není podporován tisk Používejte průhledné fólie # Schválené pro tisk v laserových tiskárnách Nepoužívejte průhledné fólie # Slepené statickou elektřinou Druhy tiskových médií 39

48 Tisková oblast Tisková oblast je omezena okraji o velikosti asi 4 mm od všech hran tiskového média. Každý formát má specifickou tiskovou oblast, maximální plochu, na kterou může tiskárna čistě a bez zkreslení tisknout. Tato oblast podléhá jak hardwarovým a omezením (fyzická velikost média a okraje vyžadované tiskárnou), a = 0 a = a 4 = mm 4 mm (0,157 (0.157 ") ") tak softwarovým omezením (velikostí paměti, dostupné pro vyrovnávací pamě celé stránky). Zobrazitelná (tisková) oblast je pro všechny formáty médií, kromě nadměrných formátů, dána velikostí stránky zmenšené o 4 mm od všech krajů. Tisková oblast obálky Negarantovaná oblast závisí na typu obálky. a a Tisková oblast a!" Orientace tisku na obálky je určena aplikací, ze které tisknete. Netisknutelná oblast 4 mm (0.157 ") Negarantovaná oblast Garantovaná oblast Okraje stránky Okraje se nastavují v řídicí aplikaci. Některé aplikace umožňují nastavit uživatelské formáty a okraje, jiné mají na výběr pouze standardní formáty a okraje. Pokud zvolíte standardní formát, můžete kvůli omezením tiskové oblasti ztratit část obrazu tiskové strany. Pokud můžete v aplikaci nastavit vlastní velikost stránky, dosáhnete optimálních výsledků použitím rozměrů pro garantovanou tiskovou oblast. 40 Druhy tiskových médií

49 Zakládání médií Příprava tiskových médií Vyjměte balík papíru z obalu a odstraňte z něj vrchní a spodní list. Potom z balíku oddělte asi 200 listů, prolistujte je, aby se od sebe oddělily, a balík založte do zásobníku.!" Průhlednými fóliemi nelistujte. Poznámka I když je tiskárna konstruována pro tisk na široký rozsah druhů tiskových médií, není určena pro výhradní tisk na jediné médium, s výjimkou kancelářského papíru. Déletrvající tisk na speciální tisková média (např. obálky, samolepicí štítky, silný papír nebo průhledné fólie) může nepříznivě ovlivnit kvalitu tisku nebo životnost tiskového mechanizmu. Při doplňování médií vždy nejprve vyjměte ze zásobníku zbývající média. Přidejte je k doplňovaným médiím a celý balík zarovnejte. Potom jej vložte do tiskárny. Zásobník 1 (víceúčelový) Podrobnější informace o typech a formátech médií, která lze podávat ze Zásobníku 1, naleznete v části Vlastnosti tiskových médií na stránce 32. Zakládání kancelářského papíru 1 Vysuňte Zásobník 1. Zakládání médií 41

50 2 Stiskněte dolů přítlačnou desku, dokud nezaskočí. 3 Odsuňte vodítka tak, aby mezi nimi bylo dostatek prostoru. 4 Založte média stranou určenou pro tisk směrem nahoru. 42 Zakládání médií

51 !" Dbejte na to, aby založený balík papíru nepřesahoval značku maximálního množství. Do zásobníku lze založit až 250 listů (80 g/m 2 ) kancelářského papíru naráz. 5 Přisuňte vodítka těsně k balíku médií. 6 Zasuňte Zásobník 1 zpět. Zakládání médií 43
