Průvodce Wi-Fi Direct

Transkript

1 Průvodce Wi-Fi Direct Jednoduché nastavení pomocí Wi-Fi Direct Odstraňování problémů

2

3 Obsah Jak číst tuto příručku... 2 Použité symboly... 2 Vyloučení odpovědnosti Jednoduché nastavení pomocí Wi-Fi Direct Kontrola SSID... 3 Při použití multifunkční tiskárny... 3 Při použití s jednofunkční tiskárnou... 3 Připojení prostřednictvím Windows... 3 Připojení prostřednictvím OS X... 5 Připojení pomocí zařízení Android... 6 Připojení pomocí zařízení ios Troubleshooting (Odstraňování problémů) Problémy s připojením... 9 Připojení bylo úspěšné, ale bezdrátovou síť LAN nelze použít... 9 Jak změnit šifrovací klíč funkce Wi-Fi Direct Když používáte multifunkční tiskárnu Když používáte jednofunkční tiskárnu Ochranné známky

4 Jak číst tuto příručku Použité symboly Tato příručka používá následující symboly: Označuje body, na které je třeba při používání zařízení dávat pozor. Dále označuje vysvětlení pravděpodobných příčin uvíznutí papíru, poškození originálů nebo ztráty dat. Důkladně si tato vysvětlení přečtěte. Označuje další vysvětlení funkcí zařízení a pokyny k řešení chyb. [ ] Označuje názvy tlačítek na displeji nebo na ovládacím panelu zařízení. Vyloučení odpovědnosti V maximálním rozsahu dle příslušných právních předpisů výrobce neodpovídá za škody vyplývající z poruch tohoto zařízení, ztráty uložených dat nebo použití či nepoužití tohoto produktu a provozních příruček k němu. Ujistěte se, že si vždy kopírujete nebo máte zálohována data registrovaná v tomto zařízení. Dokumenty nebo data mohou být vymazána kvůli provozním chybám nebo poruchám nebo zařízení. V žádném případě nebude výrobce zodpovědný za jakékoliv dokumenty vytvořené vámi pomocí tohoto zařízení ani žádné výsledky z vámi zpracovaných dat. Některé ilustrace v tomto návodu se mohou od zařízení mírně lišit. 2

5 1. Jednoduché nastavení pomocí Wi-Fi Direct Kontrola SSID Před provedením následujícího postupu instalujte ovladače tiskárny. Podrobnosti viz Setup Guide (Průvodce instalací). Zkontrolujte, zda není k zařízení připojen kabel Ethernet. Při použití multifunkční tiskárny 1. Vytiskněte stránku konfigurace. Podrobnosti ohledně vytištění konfigurační stránky viz User s Guide (Uživatelská příručka). 2. Zapište si SSID zobrazené v Nastavení funkce Wireless Direct na stránce konfigurce Při použití s jednofunkční tiskárnou 1. Instalujte a spusťte Smart Organizing Monitor Podrobnosti ohledně postupu v systému Windows viz Setup Guide (Průvodce instalací) Podrobnosti ohledně postupu v systému OS X viz User s Guide (Uživatelská příručka). 2. Zapište si Wi-Fi Direct SSID zobrazené v záložce [Síť 1] Podrobnosti o záložce [Síť 1] viz User s Guide (Uživatelská příručka). Připojení prostřednictvím Windows Před provedením následujícího postupu povolte na svém počítači funkci Wi-Fi Direct Podrobnosti ohledně povolení funkce Wi-Fi Direct na počítači viz manuál k počítači. V krocích 1 až 2 nakonfigurujte jednotlivá nastavení během dvou minut. 1. Stiskněte tlačítko [Wi-Fi Direct]. Multifunkční tiskárna DSH043 3

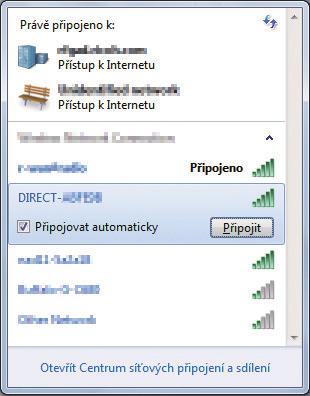

6 Jednofunkční tiskárna DSG358 LED indikátor tlačítka [Wi-Fi Direct] začne blikat. 2. Z dostupného bezdrátového připojení vašeho počítače vyberte SSID (DIRECT-XXXXXX) zařízení a klikněte na [Připojit]. Otevře se okno pro zadání šifrovacího klíče. 3. Zadejte šifrovací klíč Wi-Fi Direct. Výchozí šifrovací klíč je admin123. Podrobnosti ohledně změny šifrovacího klíče viz strana 10 Jak změnit šifrovací klíč funkce Wi- Fi Direct. 4. Zkontrolujte, zda LED indikátor [Wi-Fi Direct] svítí. Konfigurace nastavení Wi-Fi je dokončena. 4

7 Připojení prostřednictvím OS X V krocích 1 až 5 nakonfigurujte jednotlivá nastavení během dvou minut. 1. Stiskněte tlačítko [Wi-Fi Direct]. Multifunkční tiskárna DSH043 Jednofunkční tiskárna DSG358 LED indikátor tlačítka [Wi-Fi Direct] začne blikat. 2. Spusťte Systémové předvolby na svém počítači. 3. Klikněte na položku [Síť]. 4. Klikněte na [Wi-Fi]. 5. Vyberte SSID (DIRECT-XXXXXX) zařízení z rozbalovací nabídky [Název sítě]. Je zobrazeno okno pro zadání šifrovacího klíče. 6. Zadejte šifrovací klíč funkce Wi-Fi Direct. Výchozí šifrovací klíč je admin123. Podrobnosti ohledně změny šifrovacího klíče viz strana 10 Jak změnit šifrovací klíč funkce Wi- Fi Direct. 7. Zkontrolujte, zda LED indikátor [Wi-Fi Direct] svítí. Konfigurace nastavení Wi-Fi je dokončena. 5

8 Připojení pomocí zařízení Android V krocích 1 až 4 nakonfigurujte každé nastavení během dvou minut. 1. Stiskněte tlačítko [Wi-Fi Direct]. Multifunkční tiskárna DSH043 Jednofunkční tiskárna DSG358 LED indikátor tlačítka [Wi-Fi Direct] začne blikat. 2. Na obrazovce bezdrátového připojení vašeho zařízení Android otevřete rozšířenou nabídku. 3. Klepněte na funkci [Wi-Fi Direct]. 4. Klepněte na SSID (DIRECT-XXXXXX) zařízení. Zobrazí se obrazovka pro zadání šifrovacího klíče. 5. Zadejte šifrovací klíč funkce Wi-Fi Direct. Výchozí šifrovací klíč je admin123. Podrobnosti ohledně změny šifrovacího klíče viz strana 10 Jak změnit šifrovací klíč funkce Wi- Fi Direct. 6. Zkontrolujte, zde se řetězec pod SSID zařízení změnil na připojeno a LED indikátor tlačítka [Wi-Fi Direct] svítí. Konfigurace nastavení Wi-Fi je dokončena. 6

9 Připojení pomocí zařízení ios. V krocích 1 až 4 nakonfigurujte každé nastavení během dvou minut. 1. Stiskněte tlačítko [Wi-Fi Direct]. Multifunkční tiskárna DSH043 Jednofunkční tiskárna DSG358 LED indikátor tlačítka [Wi-Fi Direct] začne blikat. 2. Na zařízení ios klepněte na možnost [Nastavení]. 7

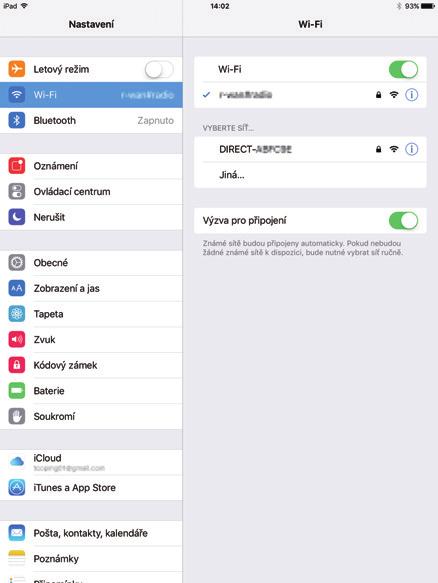

10 3. Klepněte na [Wi-Fi]. 4. Klepněte na SSID (DIRECT-XXXXXX) zařízení. Zobrazí se obrazovka pro zadání šifrovacího klíče. 5. Zadejte šifrovací klíč funkce Wi-Fi Direct. Výchozí šifrovací klíč je admin123. Podrobnosti ohledně změny šifrovacího klíče viz strana 10 Jak změnit šifrovací klíč funkce Wi- Fi Direct. 6. Zkontrolujte, zda LED indikátor [Wi-Fi Direct] svítí. Konfigurace nastavení Wi-Fi je dokončena. 8

11 2. Odstraňování problémů Problémy s připojením Problém Možná příčina Řešení Není správně zadán šifrovací klíč nebo SSID. K problémům dochází i potom co znovu nakonfigurujete nastavení připojení. Zkontrolujte, zda jsou SSID a šifrovací klíč zadány správně. Před název SSID vložte řetězec znaků DIRECT-. Můžete zadat maximálně 32 znaků, které zahrnují i prefix DIRECT-. Připojení bylo úspěšné, ale bezdrátovou síť LAN nelze použít Problém Možná příčina Řešení K zařízení je připojen Ethernetový kabel. Připojení se zdařilo, ale nelze použít bezdrátovou síť LAN. Připojení může selhat kvůli nevhodným podmínkám pro radiové vlny. Je-li připojena současně síť Ethernet i bezdrátová síť LAN, přednost má síť Ethernet Abyste mohli používat bezdrátovou síť LAN, odpojte Ethernet kabel od zařízení. Pokud se v blízkosti nachází jiná bezdrátová síť, bezdrátové připojení se nemusí zdařit. Chvíli počkejte a pak se opět připojte k síti. 9

12 Jak změnit šifrovací klíč funkce Wi-Fi Direct Když používáte multifunkční tiskárnu Šifrovací klíč funkce Wi-Fi Direct můžete změnit na ovládacím panelu, přes Web Image Monitor nebo Smart Organizing Monitor. Konfigurace nastavení pomocí ovládacího panelu 1. Stiskněte tlačítko [Nástroje uživatele]. DSG Stisknutím tlačítka [ ] nebo [ ] zvolte [Nastavení sítě] a poté stiskněte tlačítko [OK]. Nástroje uživ. 910 Nastavení zásobníku papíru Nastavení sítě Tisk Seznamu/Hlášení DSG Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a pak stiskněte tlačítko [OK]. Heslo pro přístup k [Nastavení sítě] lze specifikovat v pol. [Zámek nástr.správce] v nab. [Nástroje správce]. 4. Stisknutím tlačítka [ ] nebo [ ] zvolte možnost [Wi-Fi] a pak stiskněte tlačítko [OK]. Nastavení sítě 24 Ethernet Wi-Fi Konfigurace IPv4 DSG Zvolte možnost [Povolit Wi-Fi] a poté stiskněte tlačítko [OK]. Wi-Fi Wi-Fi povoleno DSG085 10

13 6. Stisknutím tlačítka [ ] nebo [ ] zvolte [Povolit] a poté stiskněte tlačítko [OK]. Povolit Wi-Fi Vypnout Povolit DSG Stisknutím tlačítka [Uživ.nástroje] se vraťte na úvodní obrazovku. 8. Počkejte než se zařízení restartuje. 9. Stiskněte tlačítko [Nástroje uživatele]. DSG Stisknutím tlačítka [ ] nebo [ ] zvolte [Nastavení sítě] a poté stiskněte tlačítko [OK]. Nástroje uživ. 910 Nastavení zásobníku papíru Nastavení sítě Tisk Seznamu/Hlášení DSG Je-li požadováno zadání hesla, proveďte zadání pomocí číselných tlačítek a pak stiskněte tlačítko [OK]. Heslo pro přístup k [Nastavení sítě] lze specifikovat v pol. [Zámek nástr.správce] v nab. [Nástroje správce]. 12. Stisknutím tlačítka [ ] nebo [ ] zvolte možnost [Wi-Fi] a pak stiskněte tlačítko [OK]. 13. Stisknutím tlačítka [ ] nebo [ ] zvolte možnost [Heslo funkce Wi-Fi Direct] a pak stiskněte tlačítko [OK]. 11

14 14. Zadejte šifrovací klíč pomocí číselných tlačítek a pak stiskněte [OK]. 15. Stisknutím tlačítka [Uživ.nástroje] se vraťte na úvodní obrazovku. 16. Počkejte než se zařízení restartuje. Konfigurace nastavení pomocí aplikace Web Image Monitor 1. Spusťte webový prohlížeč. 2. Zadejte adresa zařízení nebo název hostitele)/ do adresového řádku webového prohlížeče. Zobrazí se první stránky aplikace Web Image Monitor. Pokud byl název hostitele zařízení zaregistrován na serveru DNS nebo WINS, můžete jej zadat. 3. Klikněte na [Nastavení sítě]. 4. Klikněte na záložku [Bezdrátová]. 5. V pol. [WPA Passphrase] v [Nastavení Wi-Fi Direct] zadejte šifrovací klíč a stiskněte tlačítko [OK]. 6. Pokud jste v nab. [Nástroje správce] zaregistrovali heslo, zadejte jej. 7. Zavřete svůj webový prohlížeč. 12

15 Konfigurace nastavení pomocí aplikace Smart Organizing Monitor 1. Instalujte a spusťte Smart Organizing Monitor Podrobnosti ohledně postupu v systému Windows viz Setup Guide (Průvodce instalací) Podrobnosti ohledně postupu v systému OS X viz User s Guide (Uživatelská příručka). 2. Na záložce [Uživ.nástroje] klikněte na [Konfigurace tiskárny]. 3. Zadejte přístupový kód a klikněte na tlačítko [OK]. Výchozí přístupový kód je Admin. 4. Klikněte na záložku [Síť 1]. 5. V pol. [Heslo funkce Wi-Fi Direct] zadejte šifrovací klíč. 6. Klikněte na [OK]. 7. Pokud se zobrazí potvrzující zpráva, klikněte na [OK]. 8. Klikněte na [Zavřít]. 13

16 Když používáte jednofunkční tiskárnu Šifrovací klíč funkce Wi-Fi Direct můžete změnit pomocí aplikace Web Image Monitor nebo Smart Organizing Monitor. Konfigurace nastavení pomocí aplikace Web Image Monitor 1. Spusťte webový prohlížeč. 2. Zadejte adresa zařízení nebo název hostitele)/ do adresového řádku webového prohlížeče. Zobrazí se první stránky aplikace Web Image Monitor. Pokud byl název hostitele zařízení zaregistrován na serveru DNS nebo WINS, můžete jej zadat. 3. Klikněte na [Nastavení sítě]. 4. Klikněte na záložku [Bezdrátová]. 5. V pol. [WPA Passphrase] v [Nastavení Wi-Fi Direct] zadejte šifrovací klíč a stiskněte tlačítko [OK]. 6. Pokud jste v nab. [Nástroje správce] zaregistrovali heslo, zadejte jej. 7. Zavřete svůj webový prohlížeč. 14

17 Konfigurace nastavení pomocí aplikace Smart Organizing Monitor 1. Instalujte a spusťte Smart Organizing Monitor Podrobnosti ohledně postupu v systému Windows viz Setup Guide (Průvodce instalací) Podrobnosti ohledně postupu v systému OS X viz User s Guide (Uživatelská příručka). 2. Na záložce [Uživ.nástroje] klikněte na [Konfigurace tiskárny]. 3. Zadejte přístupový kód a klikněte na tlačítko [OK]. Výchozí přístupový kód je Admin. 4. Klikněte na záložku [Síť 1]. 5. V pol. [Heslo funkce Wi-Fi Direct] zadejte šifrovací klíč. 6. Klikněte na [OK]. 7. Pokud se zobrazí potvrzující zpráva, klikněte na [OK]. 8. Klikněte na [Zavřít]. 15

18 Ochranné známky Android je ochranná známka společnosti Google Inc. IOS je ochranná známka nebo registrovaná ochranná známka společnosti Cisco v USA a v dalších zemích. Je používána na základě licence. Wi-Fi Wi-Fi Direct jsou registrované ochranné známky Wi-Fi Alliance. OS X je ochranná známka nebo registrovaná ochranná známka společnosti Apple Inc. v USA a v dalších zemích. Microsoft, Windows jsou buď registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation v USA a v dalších zemích. Ostatní názvy produktů použité v této příručce slouží pouze pro účely identifikace a mohou být ochrannými známkami příslušných společností. Nejsme vlastníky žádných práv na tyto ochranné známky. Všechny snímky obrazovek produktů Microsoft jsou vytisknuty se svolením společnosti Microsoft Corporation. 16
