1 Střední průmyslová škola na Proseku Novoborská 2, Praha 9 PRŮVODCE ODBORNÝMI PŘEDMĚTY STUDIJNÍ OBOR 1 kód oboru: L/01

2 Obsah TECHNICKÁ DOKUMENTACE... 4 ZÁKLADY ELEKTROTECHNIKY I ZÁKLADY ELEKTROTECHNIKY II ZÁKLADY ELEKTROTECHNIKY III MATERIÁLY A TECHNOLOGIE I MATERIÁLY A TECHNOLOGIE II ELEKTROTECHNIKA I ELEKTROTECHNIKA II ELEKTRONIKA I ELEKTRONIKA II ELEKTRONIKA III ELEKTROTECHNICKÁ MĚŘENÍ I ELEKTROTECHNICKÁ MĚŘENÍ II ELEKTROTECHNICKÁ MĚŘENÍ III ELEKTROTECHNICKÁ MĚŘENÍ IV ZABEZPEČOVACÍ TECHNIKA AUTOMATIZACE ČÍSLICOVÁ TECHNIKA SPRÁVA SYSTÉMŮ A SÍTĚ

3 PROGRAMOVÁNÍ ODBORNÝ VÝCVIK I ODBORNÝ VÝCVIK II ODBORNÝ VÝCVIK III ODBORNÝ VÝCVIK IV

4 TECHNICKÁ DOKUMENTACE Rozsah: 70 T výuka:1. ročník Normalizace v technické dokumentaci, druhy čar, měřítka, technické písmo, metody zobrazování, řezy a průřezy, struktura povrchu, elektrotechnické výkresy, značky elektrotechnických a elektronických prvků, čáry v elektrotechnických výkresech, CAD pro strojírenství a stavebnictví, CAD pro elektrotechniku a elektroniku, CAx pro PLC automaty. 4

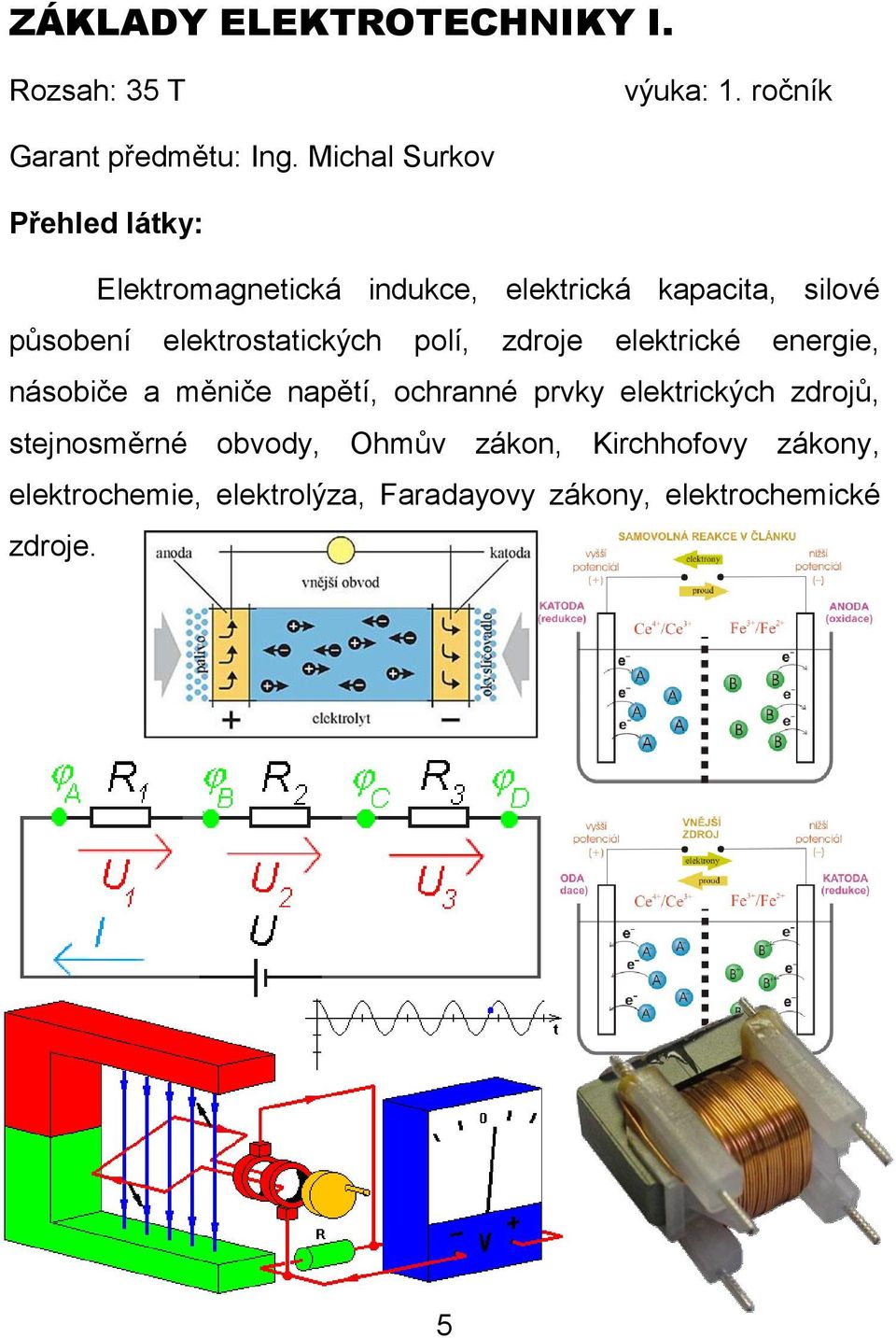

5 ZÁKLADY ELEKTROTECHNIKY I. Rozsah: 35 T výuka: 1. ročník Elektromagnetická indukce, elektrická kapacita, silové působení elektrostatických polí, zdroje elektrické energie, násobiče a měniče napětí, ochranné prvky elektrických zdrojů, stejnosměrné obvody, Ohmův zákon, Kirchhofovy zákony, elektrochemie, elektrolýza, Faradayovy zákony, elektrochemické zdroje. 5

6 ZÁKLADY ELEKTROTECHNIKY II. Rozsah: 66 T výuka: 2. ročník Magnetické pole, magnetismus, magnetická indukce, tok a permeabilita prostředí, magnetické obvody, elektromagnetická indukce, Lencovo pravidlo, vířivé proudy, ztráty v železe, střídavý proud, výkon, sériová a paralelní rezonance v AC, trojfázová soustava, alternativní zdroje elektrické energie, fotovoltaické články, termoelektrické články, palivové články, MHD generátory, supravodivost, ionizace prostředí. 6

7 ZÁKLADY ELEKTROTECHNIKY III. Rozsah: 32 T výuka: 3. ročník Číselné soustavy, dvojková a hexadecimální soustava, převod mezi soustavami, aritmetické operace, kombinační logické funkce, booleova algebra, minimalizace logických funkcí, Karnaughova mapa. 7

8 MATERIÁLY A TECHNOLOGIE I. Rozsah: 70 T výuka: 1. ročník Materiály pro elektrotechniku, charakteristické vlastnosti kovů a slitin, rozdělení ocelí a slitin, vlastnosti a druhy vodivých materiálů, kovy a slitiny používané v elektrotechnice, polovodiče, dielektrika, vodivost a odpor, vztah teploty a vodivosti, odporové materiály, kovové slitiny a pájky, pájky pro měkké a tvrdé pájení, pájecí přípravky, nekovové odporové materiály, uhlík jako negastor, metaloxidové odporové materiály, vlastnosti isolantů a dielektrik, organické a anorganické izolanty, materiály pro magnetické obvody, teorie vodivosti polovodičových materiálů, impregnační a zalévací hmoty, elektrolyty. 8

9 MATERIÁLY A TECHNOLOGIE II. Rozsah: 66 T výuka: 2. ročník Polovodičové součástky, polovodičové diody, fotodiody, bipolární a unipolární tranzistory, fototranzistory, operační zesilovače, integrované obvody, vícevrstvé polovodičové součástky, elektrotechnické materiály se speciálními vlastnostmi, číslicové logické obvody, TTL a CMOS prvky, vnitřní struktura čítače, technologie výroby, paměťové prvky, optoelektronické polovodičové prvky, výkonové polovodičové prvky, prvky pro VVK, laserové technologie v optoelektronice. 9

10 ELEKTROTECHNIKA I. Rozsah: 32 T výuka: 3. ročník Elektrický silnoproudý rozvod v budovách, přípojky, přípojné skříně, materiály pro elektrickou instalaci, elektrický silnoproudý rozvod v průmyslu, elektrické stroje, transformátory, způsoby řízení napětí, regulační transformátory, transduktory, způsoby regulace výkonu, pulzní regulace, využití tyristorů a diaků, řízení otáček. 10

11 ELEKTROTECHNIKA II. Rozsah: 58 T výuka: 4. ročník Tlumivky, vlastnosti tlumivek, magnetické zesilovače, transduktory, amplidyny, dynamické magnetické zesilovače, točivé elektrické stroje, synchronní stroje, alternátory, turboalternátory, synchronní motory, řízení otáček, asynchronní stroje, točivé magnetické pole, generátory a motory DC, dynama, stejnosměrné, jednofázové komutátorové motory, měření eklektických veličin zařízení pod napětím, postupy měření při diagnostice poruch. 11

12 ELEKTRONIKA I. Rozsah: 33 T výuka: 2. ročník Elektronické obvody, aktivní a pasivní prvky, prvky s rozloženými parametry, zesilovače, NF a VF zesilovače, operační zesilovače, oscilátory LC a RC, modulátory AM a FM, demodulátory AM a FM, klopné obvody RS, D, RST a JK, sekvenční obvody, čítače, frekvenční čítače. 12

13 ELEKTRONIKA II. Rozsah: 32 T výuka: 3. ročník Elektromagnetické vlnění, polarizace, antény, technika velmi vysokých kmitočtů, elektroakustika, záznam a reprodukce zvuku, rozhlasové vysílače, VZF, NZF a MZF, televizní přijímače, rozkladové a napájecí obvody TVP, barevný televizní signál, druhy obrazovek, digitální televize. 13

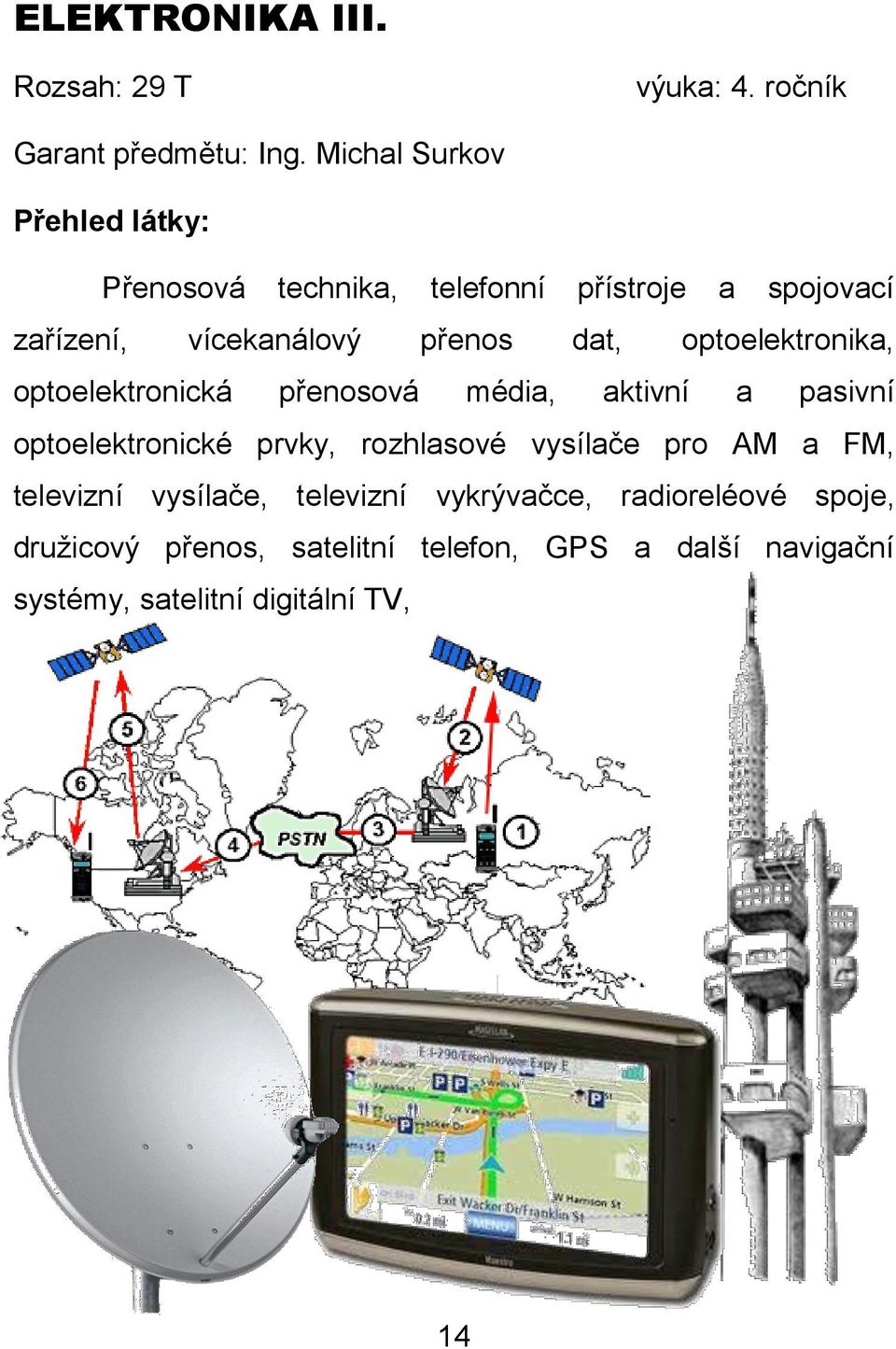

14 ELEKTRONIKA III. Rozsah: 29 T výuka: 4. ročník Přenosová technika, telefonní přístroje a spojovací zařízení, vícekanálový přenos dat, optoelektronika, optoelektronická přenosová média, aktivní a pasivní optoelektronické prvky, rozhlasové vysílače pro AM a FM, televizní vysílače, televizní vykrývačce, radioreléové spoje, družicový přenos, satelitní telefon, GPS a další navigační systémy, satelitní digitální TV, 14

15 ELEKTROTECHNICKÁ MĚŘENÍ I. Rozsah: 35 T výuka: 1. ročník Bezpečnost a ochrana zdraví při práci, měření elektrického napětí, voltmetry, měření stejnosměrného a střídavého napětí, měření e elektrického proudu, ampérmetry, měření střídavého a stejnosměrného proudu, měření odporu, ohmmetry, zapojení ohmmetru pro měření rezistence, měření příslušných veličin pomocí analogových a digitálních měřících přístrojů. 15

16 ELEKTROTECHNICKÁ MĚŘENÍ II. Rozsah: 33 T výuka: 2. ročník Měřicí přístroje a jejich kategorie, elektromechanické a elektronické měřicí přístroje, dílenské měřicí přístroje, laboratorní měřicí přístroje, analogové a číslicové měřicí přístroje, speciální měřicí přístroje, měřící systémy, deprézský systém, elektromagnetický systém, elektrostatický systém, tepelný systém, přístroje pro měření výkonu, wattmetry, přímá a nepřímá měření výkonu, měření vysokofrekvenčního eklektického výkonu. 16

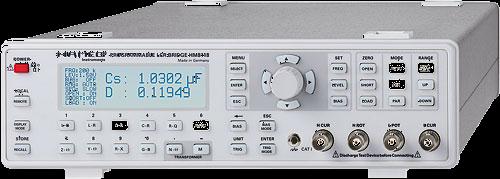

17 ELEKTROTECHNICKÁ MĚŘENÍ III. Rozsah: 32 T + 32 Cv výuka: 3. ročník Přehled látky teorie a cvičení: Osciloskopy, měření šířky a impulzu a periody, měření kmitočtu, měření napětí, druhy osciloskopů, metody elektrických měření, měření průběhu signálu, měření časových parametrů včetně frekvence, vlnoměry, frekvenční měniče, měření pasivních elektrických součástek, RLC můstky, měření polovodičových součástek (diod, tranzistorů, ), měření magnetických veličin. 17

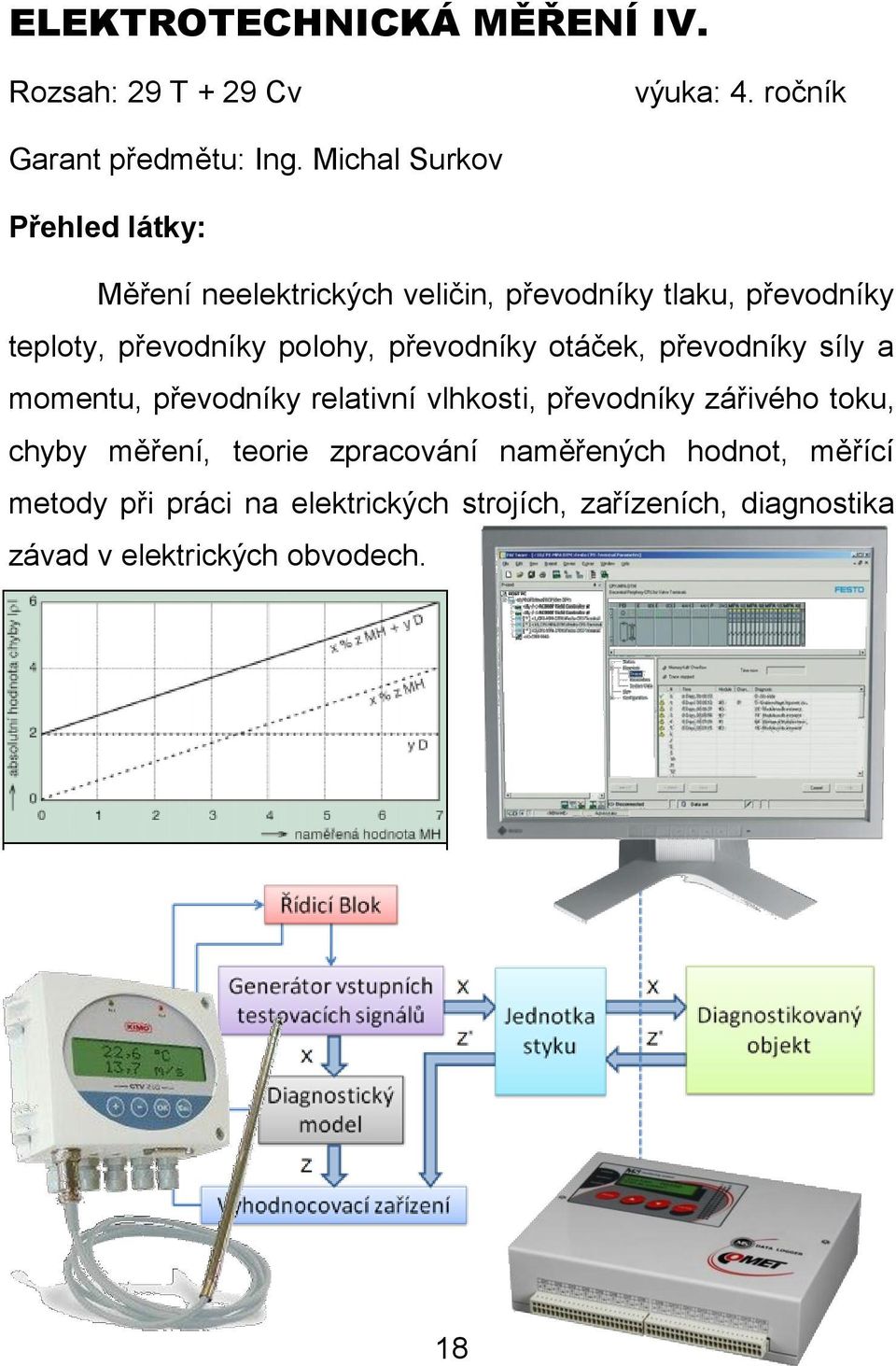

18 ELEKTROTECHNICKÁ MĚŘENÍ IV. Rozsah: 29 T + 29 Cv výuka: 4. ročník Měření neelektrických veličin, převodníky tlaku, převodníky teploty, převodníky polohy, převodníky otáček, převodníky síly a momentu, převodníky relativní vlhkosti, převodníky zářivého toku, chyby měření, teorie zpracování naměřených hodnot, měřící metody při práci na elektrických strojích, zařízeních, diagnostika závad v elektrických obvodech. 18

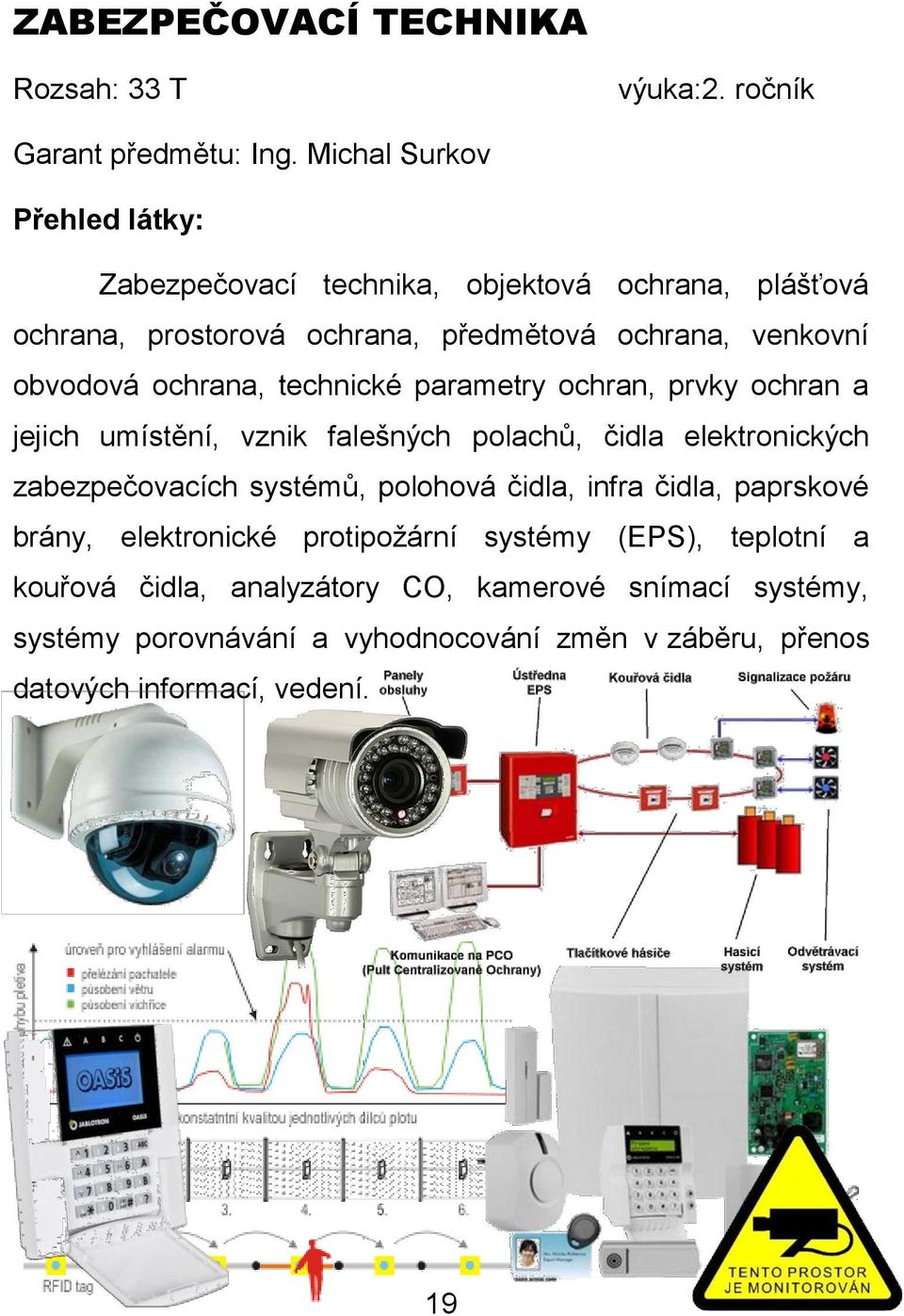

19 ZABEZPEČOVACÍ TECHNIKA Rozsah: 33 T výuka:2. ročník Zabezpečovací technika, objektová ochrana, plášťová ochrana, prostorová ochrana, předmětová ochrana, venkovní obvodová ochrana, technické parametry ochran, prvky ochran a jejich umístění, vznik falešných polachů, čidla elektronických zabezpečovacích systémů, polohová čidla, infra čidla, paprskové brány, elektronické protipožární systémy (EPS), teplotní a kouřová čidla, analyzátory CO, kamerové snímací systémy, systémy porovnávání a vyhodnocování změn v záběru, přenos datových informací, vedení. 19

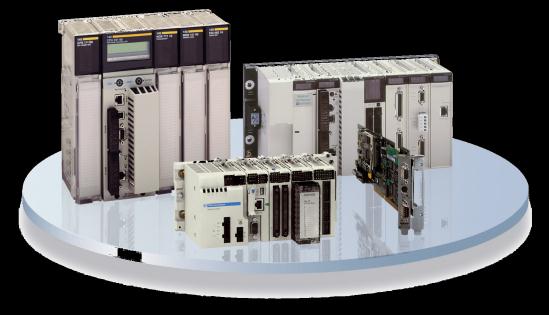

20 AUTOMATIZACE Rozsah: 29 T výuka: 4. ročník Automatizace, technická kybernetika, automatizace řízení ve výrobní a nevýrobní sféře, regulační technika, regulované soustavy, spojitá a nespojitá regulace, senzorika, aktorika, řízení výkonu a otáček motoru, elektropneumatické akční členy, hydraulické akční členy, termoregulační systémy, optoregulační systémy, programovatelné automaty, vnitřní struktura PLC, programovací jazyky. 20

21 ČÍSLICOVÁ TECHNIKA Rozsah: 29 T výuka: 4. ročník Číslicové logické obvody, hradla logického součinu, hradla logického součtu, invertory, hradla typu EX-OR, děličky, RS, RST, JK, D, sekvenční obvody, posuvné registry, cyklické registry, analogově digitální převodníky, digitálně analogové převodníky, kombinační logické obvody, diskrétní součástky, logické operandy, multiplexory a demultiplexory, převodníky kódů, paměťové obvody typu ROM, RAM, EPROM, statické a dynamické paměti, mikroprocesory, aritmeticko-logické jednotky, mikropočítače, interkomunikační adresní systém, periferní obvody, datová komunikace. 21

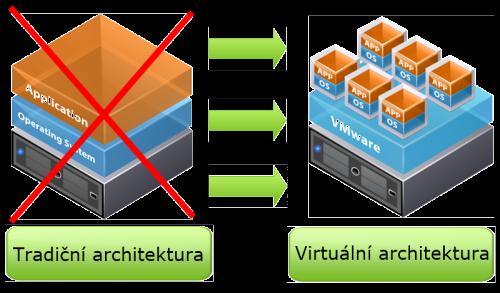

22 SPRÁVA SYSTÉMŮ A SÍTĚ Rozsah: 96 Cv výuka: 3. ročník Garant předmětu: Mgr. Jiří Hodal Přehled látky - počítačová cvičení: Linux, GNU licence, technická specifikace, grafické a textové prostředí, X-server, konfigurace, vzdálená plocha, správce souborů, správa systémů a uživatelů, zavaděč systému, procesy, služby, systémová hlášení, nastavení sítě, vzdálený přístup (SSH), síťový hardware, sdílení dat, tiskový systém, SAMBA, webový a poštovní server, shellové skript, proměnné a výrazy, virtualizace. 22

23 PROGRAMOVÁNÍ Rozsah: 87 Cv výuka: 4. ročník Garant předmětu: Mgr. Jiří Hodal Přehled látky - počítačová cvičení: Algoritmy, závislost/nezávislost algoritmu, vývojové diagramy, formulace úlohy, zdrojový kód, ladění programu, první program, typy proměnných, knihovní funkce, řídicí struktury, příkazy preprocesoru, funkce, pole, pointery, struktury a datové typy, práce s pamětí, parametry příkazové řádky, I/O v C, komunikace přes sériový port, komunikace přes USB. 23

24 ODBORNÝ VÝCVIK I. Rozsah: 210 Cv výuka: 1. ročník Garant předmětu: Ing. Miroslav Holoubek Zpracování materiálů: BOZP, měření, orýsování, dělení, ohýbání, pilování, vrtání, zahlubování řezání závitů, spojování materiálů. Elektrotechnika a elektronika: měření na pasivních a aktivních součástkách, pasivní obvodové součástky (cívky, rezistory, tlumivky, ), polovodičové součástky (tranzistory, integrované obvody, polovodičové diody, ). 24

25 ODBORNÝ VÝCVIK II. Rozsah: 297 Cv výuka: 2. ročník Garant předmětu: Ing. Miroslav Holoubek Elektrotechnika a elektronika: optoelektronika, led diody a lasery, technologie výroby plošných spojů, navrhování plošných spojů, materiály na výrobu DPS, zdroje elektrického proudu a napětí, zesilovače a oscilátory, výroba regulovatelného výkonového zdroje. Zabezpečovací technika: bezpečnostní systémy, rádiové zabezpečující ústředny. Číslicová technika: programovací jazyk, programování mikrokontrólerů, aplikace na cvičných deskách. 25

26 ODBORNÝ VÝCVIK III. Rozsah: 288 Cv výuka: 3. ročník Garant předmětu: Ing. Miroslav Holoubek Číslicová technika: číselné soustavy, logické funkce, dekodéry, klopné obvody, čítače, mikroprocesory, paměti, kombinační a sekvenční logické funkce, převodníky D/A a A/D. Programování PLC: vnitřní struktura, jazyky textové (AWL, STL), jazyky grafické (LD, FBD), logické funkce, proměnné, uživatelský panel. Zabezpečovací technika: drátové zabezpečující ústředny, elektrická požární signalizace, legislativa, pulty centralizované ochrany, telefonní a rádiové pulty, měřicí ústředny, programování PCO pomocí počítače. 26

27 ODBORNÝ VÝCVIK IV. Rozsah: 203 Cv výuka: 4. ročník Garant předmětu: Ing. Miroslav Holoubek Elektrotechnika a elektronika: údržba elektrických zařízení, vyhledávání a odstraňování závad, provozní měření a diagnostika, údržba regulačních celků. Robotika: pohony mobilních robotů, stejnosměrné a krokové motory, servomotory, interní a externí senzory, řídicí systémy, navigace. Zabezpečovací technika: videotechnika, systémy průmyslové televize, přístupové systémy, docházkové systémy, ochrana automobilů, návrh bezpečnostních systémů. 27
