3 OBSAH ÚVOD DEMONTÁŽ ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ MONTÁŽ I II III IV NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ V DDNX424(CZ) - Vydání 1 z 07/2014 i

4 OBSAH PŘÍLOHA VI Vydáno a provedeno: Delphi Diesel Systems Ltd Delphi Diesel Aftermarket Spartan Close Tel.: +44 (0) Warwick CV34 6ZQ Fax: +44 (0) England ii DDNX424(CZ) - Vydání 1 z 07/2014

5 ÚVOD I OBSAH 1. ÚVOD 1.1 Úvod Konstrukce Operace Všeobecně Servisní postup stanovený pro vstřikovače SMART Doporučení k zajištění čistoty Skladování součástí Pracovní prostory Během vyjímání a opětovné montáže komponent Bezpečnostní podmínky DDNX424(CZ) - Vydání 1 z 07/2014 iii

6 II DEMONTÁŽ OBSAH 2. DEMONTÁŽ 2.1 Příprava k demontáži Nástroje Postup při rozebírání iv DDNX424(CZ) - Vydání 1 z 07/2014

7 ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ III OBSAH 3. ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ 3.1 Těleso vstřikovače a související součásti Těleso Stator Konektor Pružina ventilu NCV Tryska, ventil NCV a sestava opěrného pístu jehly Tryska NCV Sestava opěrného pístu jehly DDNX424(CZ) - Vydání 1 z 07/2014 v

8 IV MONTÁŽ OBSAH 4. MONTÁŽ 4.1 Repasování statoru Těleso, konektor a stator vstřikovače Konektor Stator, pružina a podložka Sestava opěrného pístu jehly Tryska Kloboučková matice, podložka a vnější těsnicí kroužky Kloboučková matice Podložka a vnější těsnicí kroužek vi DDNX424(CZ) - Vydání 1 z 07/2014

9 NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ V OBSAH 5. NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP 5.1 Požadované zařízení Identifikace výrobku Sestavení základní sady čerpadla EUP Sestava základní sady vstřikovače SMART Vstřikovač PR SMART Vstřikovač MX EURO a MX US Nastavení zařízení Postup následující po provedení testu DDNX424(CZ) - Vydání 1 z 07/2014 vii

10 VI PŘÍLOHA OBSAH 6. PŘÍLOHA 6.1 Vybavení a hodnoty točivého momentu Nástroje Zkušební zařízení Zkušební hodnoty Hodnoty točivého momentu Podložky otevíracího tlaku trysky Podložky ovladače Rozložené zobrazení Zkratky používané v tomto návodu viii DDNX424(CZ) - Vydání 1 z 07/2014

11 ÚVOD I ÚVOD 1.1 Úvod Vstřikovač Delphi SMART je elektronicky řízený vstřikovač s vyvažovacím servohydraulickým okruhem, který je určen k použití v motorech o zdvihovém objemu 0,6 až 2,0 litrů připadajícím na jeden válec. U systémů, které vyhovují požadavkům na úroveň emisí podle norem Euro 4/5 a US2010, je vstřikovač obvykle uspořádán ve dvojici s jedním elektronickým vstřikovacím čerpadlem (EUP), přičemž na každý válec motoru připadá jedna taková dvojice, a je schopen provozu při tlaku v palivovém potrubí do barů. Palivo je do vstřikovače přiváděno ze vstřikovacího čerpadla, a to buď prostřednictvím standardního vysokotlakého potrubí, nebo prostřednictvím potrubí a palivové trysky, která prochází hlavou válců a ústí do vstupního kužele tělesa vstřikovače. Vlastní fyzické provedení se může mezi vstřikovači montovanými do různých motorů mírně lišit, nicméně princip funkce je stejný. Tato dílenská příručka zahrnuje verze vstřikovače Smart montované do motorů DAF MX a PR, nepojednává však o novějších vstřikovačích montovaných do motoru DAF MX určeného pro aplikace vyhovující požadavkům emisních předpisů US2010. Je tomu tak kvůli konstrukční změně, která měla za následek odstranění vyrovnávacích a ustavovacích lícovaných kolíků určených pro trysku, které vyžaduje použití speciálního seřizovacího vybavení při přestavbě vstřikovačů tohoto typu. Tyto vstřikovače lze rozpoznat podle obvodové drážky na výstupku kloboučkové matice. DDNX424(CZ) - Vydání 1 z 07/

12 I ÚVOD ÚVOD DAF MX 2005 DAF PR DAF MX US DDNX424(CZ) - Vydání 1 z 07/2014

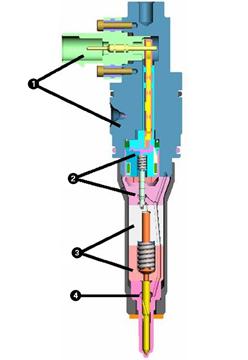

13 ÚVOD I ÚVOD 1.2 Konstrukce Vstřikovač sestává ze 4 hlavních částí: Těleso a konektor (1) Ovladač zahrnující stator a regulační ventil trysky (NCV) (2) Vedení pružiny pístu (3) Sestava trysky (4) DDNX424(CZ) - Vydání 1 z 07/

14 I ÚVOD ÚVOD 1.3 Operace Vstřikovač SMART funguje podobným způsobem jako vstřikovací úsek elektronického vstřikovače (EUI) typu E3. Během zpětného zdvihu čerpacího plunžru čerpadla EUP a před připojením ovladače čerpadla EUP k napájení je tryska udržována v zavřeném stavu silou pružiny uvnitř pružinového vedení pístu, která působí na opěrný píst jehly. Přívodní tlak Stator Poloha ventilu NCV Tlak působící na opěrný píst jehly Tlak působící na kužel trysky Jehla trysky Vstřik Žádný Odpojen od napájení Dolní sedlo Žádný Žádný Přiléhá k sedlu Žádný 1-4 DDNX424(CZ) - Vydání 1 z 07/2014

15 ÚVOD I ÚVOD Jakmile je ovladač uvnitř čerpadla EUP připojen k napájení a přetokový regulační ventil (SCV) se zavře, je do vstřikovače přivedeno palivo z čerpadla EUP, které je pod tlakem. Dokud do ovladače vstřikovače není přiveden proud, zůstává ventil NCV v poloze u svého dolního sedla a přiváděný tlak působí jak na kužel na jehle trysky, tak na horní stranu opěrného pístu trysky. Jelikož čelní plocha opěrného pístu jehly má větší plošnou velikost než kužel na jehle trysky, zůstává tryska uzavřena a neprobíhá vstřik. Přívodní tlak Stator Poloha ventilu NCV Tlak působící na opěrný píst jehly Tlak působící na kužel trysky Jehla trysky Vstřik Rostoucí Odpojen od napájení Dolní sedlo Rostoucí Rostoucí Přiléhá k sedlu Žádný DDNX424(CZ) - Vydání 1 z 07/

16 I ÚVOD ÚVOD V určitém okamžiku během kompresního zdvihu je do statoru vstřikovače přiveden proud. Tento proud vygeneruje v ovladači magnetické pole a způsobí přemístění regulačního ventilu trysky z polohy u dolního sedla do polohy u horního sedla. Jakmile se tento ventil zavře, přeruší se přívod tlaku působícího na horní stranu opěrného pístu jehly a veškerý zbytkový tlak se uvolní. Tlak působící na kužel jehly trysky však zůstává nezměněn. Přívodní tlak Stator Poloha ventilu NCV Tlak působící na opěrný píst jehly Tlak působící na kužel trysky Jehla trysky Vstřik Rostoucí Připojen k napájení Horní sedlo Klesající Rostoucí Zvedá se Zahájení 1-6 DDNX424(CZ) - Vydání 1 z 07/2014

17 ÚVOD I ÚVOD Jakmile je přiváděný tlak, který působí na jehlu trysky dostatečně vysoký, aby překonal sílu pružiny, zahájí se vstřik. V závislosti na časovém rozdílu mezi okamžiky aktivace ventilu NCV a ventilu SCV na čerpadle EUP může být toto zahájení vstřiku velmi pomalé (pokud je přívodní tlak vytvářený čerpadlem EUP nižší než tlak, který je potřebný k překonání síly pružiny) nebo velmi rychlé (pokud je již přívodní tlak vyšší než tlak, který je potřebný k překonání síly pružiny). Přívodní tlak Stator Poloha ventilu NCV Tlak působící na opěrný píst jehly Tlak působící na kužel trysky Jehla trysky Vstřik Rostoucí Připojen k napájení Horní sedlo Nízký Vysoký Zvednuta Vstřikování Je-li přerušen přívod proudu do ovladače vstřikovače, ventil NCV se zavře, opět se přivede vysoký tlak působící na horní stranu opěrného pístu jehly, tryska se zavře a vstřik se zastaví. Za použití tohoto systému je možné provádět vstřikování, které probíhá ve více fázích, v průběhu jediného kompresního zdvihu čerpadla EUP. DDNX424(CZ) - Vydání 1 z 07/

18 I ÚVOD ÚVOD 1.4 Všeobecně Závadu vstřikovače SMART lze obvykle zjistit pozorováním jednoho nebo několika z následujících příznaků: Nepravidelný chod Klepání válců Ztráta výkonu Nadměrná kouřivost Zvýšená spotřeba paliva Obtížné startování Vstřikovače přijaté k servisu zvnějšku vyčistěte rozpouštědlem na nevodní bázi. Po provedení kontroly je nutno všechny vadné díly, které nelze opravit, zlikvidovat. Proveďte všechny servisní operace za použití doporučených montážních postupů a doporučeného testovacího vybavení. Při hledání náhradních dílů nebo technických informací se odkazujte na čísla dílů umístěná na konektoru vstřikovače a v případě potřeby použijte odkaz čísla dílu výrobce vozidla ke správnému číslu dílu Delphi. 1.5 Servisní postup stanovený pro vstřikovače SMART Fáze Operace Výsledek Ano Ne 1 Vyčištění zvnějšku Je jednotka čistá? Přejděte k fázi 2 Opakujte fázi 1 2 Proveďte vizuální kontrolu 3 Vyměňte poškozené díly 4 Proveďte zkoušku funkčnosti 5 Analyzujte výsledky zkoušky 6 Vraťte zákazníkovi Vykazuje vstřikovač zjevné známky fyzického poškození? Byly vyměněny poškozené díly? Prošel vstřikovač zkouškou funkčnosti? Přejděte na fázi 3 (viz poznámka níže) Přejděte k fázi 4 Přejděte k fázi 4 Opakujte fázi 3 Přejděte k fázi 6 Přejděte k fázi 5 Lze určit závadu? Přejděte k fázi 3 Přejděte k fázi 6 Poznámka: Doporučujeme provést úplný provozní test před i po zásahu na jakékoli úrovni, protože mnoho aspektů fungování vstřikovače vzájemně souvisí. 1-8 DDNX424(CZ) - Vydání 1 z 07/2014

19 ÚVOD I ÚVOD 1.6 Doporučení k zajištění čistoty Skladování součástí Podmínky prostředí Teplotní rozsah: -30 C až +60 C Vlhkost: 0 až 80 % Magnetická pole Vstřikovač SMART nesmí být umístěn ve zdroji magnetického pole silnějším než 400 A/m ani v jeho blízkosti. Balení Všechny součásti systému musí být opatřeny příslušnými uzávěry a vloženy do neprodyšně uzavřeného plastového vaku. Na vnějším povrchu obalu musí být jasně uvedeno referenční číslo dílu, a to tak, aby bylo možné díl snadno identifikovat bez nutnosti otevření obalu. Zamezí se tím zbytečnému znečištění Pracovní prostory Aby se zamezilo znečištění, například prachem z brzdových destiček, doporučuje se oddělení dílny, ve které se pracuje se vstřikovači SMART, od ostatních pracovišť, kde se provádějí běžné činnosti na vozidlech. A) Dílna pro vozidla To znamená, že dílnu: Je nutno pravidelně čistit pro zamezení ukládání prachu. Nesmí v ní být umístěny obráběcí stroje, nástroje a svařovací zařízení, která mohou vytvářet třísky nebo kovové či jiné částice. B) Pracoviště a nářadí Pracovní stanice musí být tvořena z materiálů, které nepředstavují riziko vláken nebo částic schopných znečistit vstřikovací systém (např. dřevo je zakázáno). Společnost Delphi Diesel Aftermarket doporučuje pracovní povrchy pokrýt plechem z nerezové oceli. Pracovní stanice a nástroje je nutno pečlivě čistit čistým kartáčem a rozpouštědlem. (Kapaliny musí být před použitím uchovávány v čistých nádobách a použitá kapalina se nikdy nesmí vracet do původní nádoby.) Čištěná místa vysušte čistým suchým stlačeným vzduchem. Doporučuje se používat nepokovované nářadí, protože chromované, niklované apod. nářadí je náchylné k uvolňování částic při používání. Používají-li se pneumatické nástroje, motorová kapalina musí odpovídat normě ISO /08. C) Operátor Pracovní oděv pracovníků musí být čistý. To znamená, že nesmí obsahovat prach ani kovové částice schopné znečistit vstřikovací systém vlákny. Vlněné rukavice proto nejsou vhodné. Pracovníci si musí před prací umýt ruce a podle potřeby také během práce. Doporučujeme používat nepudrované latexové rukavice a ochranné brýle. Je přísně zakázáno kouřit v dílně, kde se provádějí práce na vstřikovacím systému Během vyjímání a opětovné montáže komponent Po vyjmutí vstřikovače SMART je přísně zakázáno používat jakékoli nástroje vyrobené z materiálu, který by mohl představovat riziko uvolnění částic nebo vláken (dřevo, tkanina, lepenka atd.). Stejně tak je zakázáno použití fukaru, kartáče nebo štětin, protože tyto nástroje mohou do systému zanést znečisťující částice. Po vyjmutí a zaslepení krytkou se musí každý prvek vstřikovacího systému uložit do nového zataveného sáčku. Balení jakýchkoli náhradních dílů otevřete až bezprostředně před použitím. Speciální uzávěry nesmí být demontovány před konečným zapojením či instalací. Krytky a sáčky po použití zlikvidujte. DDNX424(CZ) - Vydání 1 z 07/

20 I ÚVOD ÚVOD Bezpečnostní podmínky NEBEZPEČÍ Vystříknutí paliva pod vysokým tlakem může způsobit vážný úraz DDNX424(CZ) - Vydání 1 z 07/2014

21 DEMONTÁŽ II DEMONTÁŽ 2.1 Příprava k demontáži Je nutné vyčistit čerpadlo i veškeré součásti, které budou opakovaně použity. Úvodní vnější vyčištění je možné provést v parafínu nebo v lázni tvořené testovacím olejem za použití měkkého kartáče, přičemž je však nutné dbát na to, aby se zamezilo vniknutí nečistot skrze palivový přívodní a odtokový otvor do kloboučkové matice a tělesa. Je-li nutné další čištění, lze použít ultrazvukovou lázeň. Poznámka: Součásti lze čistit v ultrazvukové lázni, ale po vyčištění by měly být okamžitě opláchnuty v čistém testovacím oleji, aby se zabránilo vzniku koroze. DDNX424(CZ) - Vydání 1 z 07/

22 II DEMONTÁŽ DEMONTÁŽ 2.2 Nástroje Aby byla umožněna efektivní oprava tohoto výrobku, byla vytvořena sada speciálního nářadí, která se dodává pod číslem dílu YDT764. Obsah sady YDT764 Součást Montážní deska Nástroj k demontáži kloboučkové matice Nástroj k opravám svorek statoru Nástroj ke zkoušení těsnění konektoru Nástroj k montáži těsnění MX, horní Nástroj k montáži těsnění MX, dolní Nástroj k montáži těsnění PR Číslo dílu YDT569 YDT703 YDT704 YDT760 YDT761 YDT762 YDT763 Všechny činnosti spojené s opravami by se měly provádět v čisté skříni, číslo dílu Hartridge HM1000. Potřebné bude také následující standardní dílenské nářadí: ½" momentový klíč s trnem pro rozsah Nm Mosazný kartáč 3 / 8 " momentový klíč s trnem pro rozsah 0 30 Nm Páka s kloubem a čtyřhranem 6mm šestihranný nástavec a držák Nástrčka 11 mm Nástrčka 19 mm Nástrčka 27 mm Klíč Torx Plus 20IP Kapalina Careclean Špičaté kleště Netřepivá tkanina nepouštějící vlákna Multimetr Malý plochý šroubovák nebo vytahovák 2-12 DDNX424(CZ) - Vydání 1 z 07/2014

23 DEMONTÁŽ II DEMONTÁŽ 2.3 Postup při rozebírání Speciální nástroje Produktové označení: Demontážní přípravek YDT569 Nástroj k demontáži kloboučkové matice - Připevněte demontážní přípravek (YDT569) k jednotce Hydraclamp umístěné uvnitř čisté skříně. - Vložte vstřikovač SMART do přípravku tak, aby tryska směřovala nahoru. V případě potřeby vstřikovač zajistěte pomocí pojistného šroubu. Poznámka: Drážka s válcovým zahloubením a šikmým bokem je určena pro vstřikovače typu MX a drážka s hladkým povrchem je určena pro vstřikovače typu PR. Standardní nástroje Nástrčka 27 mm ½" páka s kloubem a čtyřhranem nebo momentový klíč Vytahovák nebo podobný malý nástroj s hrotem Šroubovák Torx T10 Kleště YDT703 DDNX424(CZ) - Vydání 1 z 07/

24 II DEMONTÁŽ DEMONTÁŽ - Odstraňte těsnicí podložku (1) z dříku trysky a zlikvidujte ji. - Vyjměte vnější těsnicí kroužek (kroužky) z tělesa vstřikovače a zlikvidujte jej. - Připevněte nástroj k demontáži kloboučkové matice (YDT703) ke kloboučkové matici vstřikovače DDNX424(CZ) - Vydání 1 z 07/2014

25 DEMONTÁŽ II DEMONTÁŽ - Postupně zlehka utahujte šrouby nástroje k demontáži kloboučkové matice až do dosažení konečného utahovacího momentu 25 Nm. - Pomocí 27mm nástrčky a utahováku povolte kloboučkovou matici trysky, ale nesnímejte ji. K vyvinutí potřebného momentu působícího na kloboučkovou matici může být nezbytné otočení montážní desky do svislé polohy. Vraťte montážní desku do vodorovné polohy. - Povolte upínací šrouby na nástroji k demontáži kloboučkové matice a nástroj sejměte. DDNX424(CZ) - Vydání 1 z 07/

26 II DEMONTÁŽ DEMONTÁŽ - Odšroubujte kloboučkovou matici a sejměte ji z tělesa vstřikovače. Dbejte na to, abyste nepoškodili žádnou z dalších součástí. - Vyjměte trysku ze sestavy vstřikovače. - Vyjměte adaptérovou desku a pístní komoru jako jeden celek DDNX424(CZ) - Vydání 1 z 07/2014

27 DEMONTÁŽ II DEMONTÁŽ - Vyjměte ventil NCV. Poznámka: Postupujte opatrně, jelikož společně s ventilem může být vytažena i pružina a podložka ovladače. - Pokud pružina a podložka zůstanou v otvoru vyvrtaném ve statoru, vyjměte těleso vstřikovače z demontážního přípravku a obraťte jej tak, aby uvedené díly bylo možné vyjmout. Vraťte vstřikovač do demontážního přípravku tak, aby konektor zůstal přístupný (potřebná orientace bude záviset na typu rozebíraného vstřikovače). - Pomocí nástroje Torx T10 povolte a odstraňte 2 šrouby, jejichž prostřednictvím je připevněn konektor k tělesu vstřikovače. - Odmontujte konektor od tělesa vstřikovače a zlikvidujte těsnicí kroužek. DDNX424(CZ) - Vydání 1 z 07/

28 II DEMONTÁŽ DEMONTÁŽ - Vyjměte vstřikovač z demontážního přípravku a otočte jej tak, aby bylo možné vyjmout stator společně s opěrnou pružinou a podložkou. Poznámka: Stator by se měl z tělesa vysunout vlastní tíhou. Pokud nepoužijete vytahovák nebo malý šroubovák, usnadněte vysunutí statoru z tělesa zatlačením na konec plastového dříku statoru skrze otvor pro konektor DDNX424(CZ) - Vydání 1 z 07/2014

29 ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ III ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ Začněte čištěním součástí tak, aby bylo možno provést vizuální kontrolu. Vstřikovače přijaté k servisu zvnějšku vyčistěte rozpouštědlem na nevodní bázi. Poznámka: Dbejte zvláštní opatrnosti při čištění okolí přívodu paliva do vstřikovače a oblasti v okolí přípojky pro odvádění paliva z netěsností. Součásti lze čistit v ultrazvukové lázni, ale po vyčištění je třeba součásti okamžitě opláchnout v čistém testovacím oleji, aby nevznikla koroze. 3.1 Těleso vstřikovače a související součásti Těleso - Proveďte kontrolu zaměřenou na poškození kužele přívodu paliva, - těsnicí plochy tělesa DDNX424(CZ) - Vydání 1 z 07/

30 III ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ - a vnějšího závitu. - Zkontrolujte také patici konektoru - a závity pro šrouby konektoru. Poznámka: Závity by mělo být možné snadno zašroubovat rukou na doraz DDNX424(CZ) - Vydání 1 z 07/2014

31 ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ III ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ Stator Kontrola - Zkontrolujte, zda nejsou zlomené nebo zkorodované dvě svorky statoru. - Před opětovným namontováním statoru bude nutné obnovit původní tvar svorek, aby bylo zajištěno dobré elektrické spojení. Viz část Repasování statoru. Poznámka: Stator by se neměl znovu používat, pokud byl takto repasován více než 3krát. - Zkontrolujte známky opotřebení na čelní ploše statoru. Test elektrického odporu - Pomocí multimetru (rozlišení 0,01 Ω) zkontrolujte odpor mezi oběma vývody. Odpor se musí pohybovat v rozmezí 1,4 až 1,9 Ω. Je-li hodnota odporu mimo toto rozmezí, je nutné vyměnit celý vstřikovač, jelikož v současnosti nejsou k dispozici náhradní statory. DDNX424(CZ) - Vydání 1 z 07/

32 III ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ Konektor Kontrola - Zkontrolujte, zda vnitřní ani vnější svorky statoru nejsou prasknuté, zkorodované nebo ohnuté a zda jsou západky konektoru v dobrém stavu. - Také těleso konektoru nesmí být prasklé nebo rozpadlé Pružina ventilu NCV - Přesvědčte se, zda pružina není ohnutá, neobsahuje trhliny nebo není zhroucená. Rovněž hledejte opotřebení a obecné poškození cívky. Poznámka: Volná délka pružiny = 7,74 mm 3-22 DDNX424(CZ) - Vydání 1 z 07/2014

33 ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ III ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ 3.2 Tryska, ventil NCV a sestava opěrného pístu jehly Tryska Pokud oprava vstřikovače byla provedena z důvodu jiné než elektrické závady, tryska by se neměla znovu použít NCV - Jelikož ventil NCV nelze rozebrat za účelem přezkoumání stavu těsnicích ploch jeho vnitřní části, je tento ventil nutné při každé údržbě vstřikovače vyměnit Sestava opěrného pístu jehly - Vedení pístu a pružinovou komoru je třeba zkontrolovat se zaměřením na korozi a známky netěsnosti na všech sdružených plochách a na poškození vnitřního povrchu vrtaného otvoru. DDNX424(CZ) - Vydání 1 z 07/

34 III ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ ČIŠTĚNÍ A KONTROLA SOUČÁSTÍ - Známky poškození je třeba zkontrolovat také na pístu. - Přesvědčte se, zda pružina není ohnutá, neobsahuje trhliny nebo není zhroucená. Rovněž hledejte opotřebení a obecné poškození cívky. Poznámka: Volná délka pružiny = 13,79 mm - Obdobně by měla být zkontrolována se zaměřením na korozi a jakékoli známky opotřebení i podložka. Poznámka: Podložku a pružinu je třeba společně uschovat pro pozdější opětovnou montáž DDNX424(CZ) - Vydání 1 z 07/2014

35 MONTÁŽ IV MONTÁŽ 4.1 Repasování statoru Speciální nástroje Nástroj k repasování statoru Reference YDT704 Pokud stator úspěšně projde zkouškou elektrického odporu, musí být obnoven tvar jeho svorek, aby bylo zajištěno vytvoření dobrého elektrického spojení mezi statorem a konektorem při opětovném přimontování statoru ke vstřikovači. Nástroj YDT704 byl zkonstruován k obnovování správného tvaru svorek. - Umístěte stator na trn tak, aby svorky byly mimo kolíky a jádro statoru bylo v mezeře mezi nimi. - Zavřete čelisti nástroje na obou stranách svorek a mírným sevřením čelistí pak svorky vytvarujte. Tvar svorek by se měl nyní shodovat s tvarem svorek nové součásti. DDNX424(CZ) - Vydání 1 z 07/

36 IV MONTÁŽ MONTÁŽ Protože se kontakty statoru deformují následkem vzájemného působení se svorkami konektoru, nesmí se jejich oprava provádět více než 3krát. Po opravě stator označte pomocí nesmazatelného značkovače (nebo jiného značkovacího prostředku), a to v následujícím pořadí: - První oprava: Přidržte stator ve svislé poloze a vyznačte vodorovnou čáru bezprostředně nad jeho tělesem. - Druhá oprava: Svislá čára vedená od první značky ve směru délky jádra. - Třetí oprava: Další vodorovná čára vedená napříč nad druhou značkou (pod svorkami statoru) DDNX424(CZ) - Vydání 1 z 07/2014

37 MONTÁŽ IV MONTÁŽ 4.2 Těleso, konektor a stator vstřikovače Před opětovnou montáží je nutné všechny součásti propláchnout a namazat čistým zkušebním olejem. Všechny postupy musí být prováděny v prostředí čisté skříně. Speciální nástroje Reference Demontážní přípravek Nástroj ke zkoušení těsnění konektoru YDT569 YDT760 Přívod vzduchu 5 barů (± 0,1) Konektor - Namontujte těleso vstřikovače do montážní desky tak, aby bylo umožněno snadné opětovné vložení konektoru. - Do dolní strany konektoru vložte nové těsnění. Standardní nástroje Momentový klíč 0-10 Nm Nástavec Torx Bit T10 a držák DDNX424(CZ) - Vydání 1 z 07/

38 IV MONTÁŽ MONTÁŽ - Namontujte konektor zpět do tělesa tak, aby byla zajištěna jeho správná orientace. U vstřikovačů MX by měl být zářez na vnitřním obvodu konektoru orientován k těsnicí ploše trysky. U vstřikovačů PR by mělo oko na zadní straně konektoru směřovat od přívodu paliva. - Zajistěte konektor dvěma šrouby torx utaženými momentem 3 ± 2 Nm DDNX424(CZ) - Vydání 1 z 07/2014

39 MONTÁŽ IV MONTÁŽ - Přimontujte nástroj ke zkoušení těsnění konektoru (YDT760) a utáhněte matici rukou. - Sejměte sestavu tělesa z montážního přípravku a přiveďte do vstřikovače suchý vzduch o tlaku 5 barů. - Ponořte sestavu na 30 sekund do čistého testovacího oleje. Z oblasti okolo konektoru by neměly vystupovat žádné vzduchové bubliny. Poznámka: Malé množství vzduchu, které může být uzavřeno v patici konektoru, je třeba uvolnit otočením vstřikovače, dokud je ponořen v kapalině. - Vyjměte vstřikovač z testovacího oleje a důkladně jej vysušte Stator, pružina a podložka - Sejměte nástroj ke zkoušení těsnění konektoru a vraťte sestavu tělesa do montážního přípravku tak, aby se vrtaný otvor statoru nacházel v nejhořejší poloze. DDNX424(CZ) - Vydání 1 z 07/

40 IV MONTÁŽ MONTÁŽ - Nasuňte na dřík statoru podložku (1) - a poté pružinu (2) statoru. - Vložte stator a související součásti do sestavy tělesa a konektoru a přitom se vyhledáním výstupku pro kontrolu polohy ujistěte, že je stator umístěn správným způsobem v příslušném vrtaném otvoru. Poznámka: Jak u vstřikovače MX, tak i u vstřikovače PR je orientace statoru důležitá, jelikož dřík i výstupek pro kontrolu polohy jsou odsazeny vzhledem k ose cívky. U vstřikovače MX by měly být plošky na výlisku statoru kolmé k čelní ploše konektoru DDNX424(CZ) - Vydání 1 z 07/2014

41 MONTÁŽ IV MONTÁŽ U vstřikovače PR by měly být plošky na výlisku statoru rovnoběžné s přívodem paliva. U vstřikovače MX (který je zde znázorněn) by měla čelní plocha statoru mírně přečnívat přes čelní plochu tělesa. Naproti tomu u vstřikovače PR bude čelní plocha statoru v jedné rovině s čelní plochou tělesa. Poznámka: Stator by mělo být možné snadno zatlačit do jeho polohy. Nelze-li stator snadno vložit do tělesa, zkontrolujte tvar svorek statoru v případě, že zadrhávají o povrch otvoru vyvrtaného v tělese. - Zasuňte pružinu ventilu NCV do otvoru vyvrtaného ve statoru DDNX424(CZ) - Vydání 1 z 07/

42 IV MONTÁŽ MONTÁŽ - a poté do tohoto otvoru vložte podložku ovladače. Poznámka: Při montáži nové pružiny vyhledejte v kusovníku podložky se správnými jmenovitými rozměry. - Přimontujte ventil NCV ke vstřikovači a přitom zajistěte, aby byl čep ventilu správně umístěn v otvoru podložky a v pružině a aby ustavovací kolíky byly správně vyrovnány Sestava opěrného pístu jehly - Nasuňte pružinu na dřík opěrného pístu jehly. - Na pružinu pak umístěte podložku NOP. Poznámka: Při montáži nové pružiny vyhledejte v kusovníku podložku se správnými jmenovitými rozměry DDNX424(CZ) - Vydání 1 z 07/2014

43 MONTÁŽ IV MONTÁŽ - Namontujte sestavu pístu do komory. - Nasuňte vedení pružiny pístu shora na píst a přitom zajistěte správné vyrovnání ustavovacích kolíků. Poznámka: Dokud nebude utažena kloboučková matice stanoveným momentem, vedení nebude lícovat s komorou. - Nasuňte celou sestavu na ventil NCV a přitom opět zajistěte správné umístění ustavovacích kolíků. DDNX424(CZ) - Vydání 1 z 07/

44 IV MONTÁŽ MONTÁŽ Tryska - Do sestavy nad sebou umístěných součástí vložte novou trysku a přitom opět zajistěte správné umístění ustavovacích kolíků. Poznámka: Jelikož je konstrukce trysky a pružinového vedení podobná konstrukci, která byla použita u elektronických vstřikovačů dřívějšího typu E3, nelze u těchto jednotek provádět test NOP. Podrobnosti viz DT DDNX424(CZ) - Vydání 1 z 07/2014

45 MONTÁŽ IV MONTÁŽ 4.3 Kloboučková matice, podložka a vnější těsnicí kroužky Kloboučková matice - Potřete vnitřní dosedací plochu trysky, ke které bude při utažení přiléhat kloboučková matice, malým množstvím mazacího tuku. - Namontujte kloboučkovou matici na závit trysky a utáhněte ji rukou. - Připevněte nástroj k montáži kloboučkové matice (YDT703) ke kloboučkové matici a postupně utáhněte šrouby momentem 25 ± 2 Nm. DDNX424(CZ) - Vydání 1 z 07/

46 IV MONTÁŽ MONTÁŽ - Pomocí 27mm nástrčky a momentového klíče utáhněte kloboučkovou matici momentem 85 ± 5 Nm. Abyste na momentovém klíči vyvinuli dostatečnou sílu, může být nutné otočit montážní desku do svislé roviny. - Povolte pojistné šrouby a sejměte nástroj k montáži kloboučkové matice DDNX424(CZ) - Vydání 1 z 07/2014

47 MONTÁŽ IV MONTÁŽ Podložka a vnější těsnicí kroužek Vstřikovač typu PR - Za použití objímky s těsnicím kroužkem (YDT763) namontujte nový těsnicí kroužek do drážky v tělese vstřikovače. Poznámka: Těsnicí podložka trysky by neměla být namontována, dokud nebude vstřikovač přezkoušen a dokud nebude potvrzeno, že je vstřikovač plně funkční. Vstřikovač typu MX - Za použití objímky s těsnicím kroužkem (YDT761) namontujte nový těsnicí kroužek do drážky nejblíže konektoru tělesa vstřikovače. DDNX424(CZ) - Vydání 1 z 07/

48 IV MONTÁŽ MONTÁŽ - Za použití objímky s těsnicím kroužkem (YDT762) namontujte nový těsnicí kroužek do drážky nejblíže trysky v tělese vstřikovače. Poznámka: Těsnicí podložka trysky by neměla být namontována, dokud nebude vstřikovač přezkoušen a dokud nebude potvrzeno, že je vstřikovač plně funkční DDNX424(CZ) - Vydání 1 z 07/2014

49 5.1 Požadované zařízení Popis soupravy Hardware Číslo soupravy / dílu (Uživatelé nových EUI/ EUP) Základní sada Delphi EUP/SMART HK1590 HK1590 Sada pro montáž vstřikovačů Delphi SMART DAF MX HK1591 HK1591 Sada pro montáž vstřikovačů Delphi SMART DAF PR HK1592 HK1592 Sada pro montáž vstřikovačů Delphi SMART Daimler DC HK1593 HK1593 Základní sada vačkové skříně vstřikovače EUI (včetně ochrany proti přetížení) HK1502 Doplňující souprava pro přívodní tlak (7 bar) HS237 HS237 Elektronika Souprava krytů stojanu HK1500 HK1500 Souprava stojanového duálního kontroléru HK1501 HK V duální zesilovač (PSU) souprava HK1511 HK1511 Ovládací kabel duálního logického obvodu AE103/6 AE103/6 Číslo soupravy / dílu (Uživatelé stávajících EUI) HK870 + HK1522 Mikroprogramové vybavení soupravy kontroléru HK1501 Verze 1.24 či novější Verze 1.24 či novější 5.2 Identifikace výrobku NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP Aby bylo možno provést test vstřikovače SMART, je potřebné referenční/vzorové čerpadlo EUP, jehož použití zajistí správné množství paliva, které je nezbytné k tomu, aby byl vstřikovač přezkoušen jako kompletní systém. Použití tohoto čerpadla zajistí vytvoření správných úrovní tlaku paliva podle požadavků konkrétního vozidla. Zajistěte použití správných kombinací výrobků, které jsou podrobně rozepsány v následující tabulce: V DDNX424(CZ) - Vydání 1 z 07/

50 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP Vstřikovač SMART PR EURO 4 MX EURO 4 MX US2010 BEBJ1A01101 BEBJ1A BEBJ1A00101 BEBJ1A00201 BEBJ1A00202 BEBJ1A05001 BEBJ1A BEBJ1B Elektronické vstřikovací čerpadlo EURO 4 US2010 BEBU5A00000 BEBU5A01000 BEBU5A02000 BEBU5A BEBU4B00000 BEBU4B00100 BEBU4B POZOR Nedodržení kombinací uvedených v předcházející tabulce by mohlo mít za následek nesprávnou funkci výrobku a vznik stavu s přetlakem během testu, který by pravděpodobně způsobil poškození testovaných výrobků a testovacího zařízení DDNX424(CZ) - Vydání 1 z 07/2014

51 5.3 Sestavení základní sady čerpadla EUP - Přimontujte základní sadu vstřikovače EUI / čerpadla EUP (HK1591) k testovací lavici AVM2-PC a ujistěte se, že je bezpečně upnuta. - Zkontrolujte zúžený úsek hnacího hřídele a umístění kotoučového klínu. V případě zjištění existence jakéhokoli významného opotřebení nebo poškození je nutné tyto součásti vyměnit před zahájením provádění jakýchkoli testů. - Nasaďte požadovanou vačku (NTA 4210) na zúžený hnací hřídel obsažený v základní sadě vačkové skříně. - Nasaďte pojistnou matici a podložku a utáhněte matici na moment 75 Nm (55 lbf ft). Poznámka: Při výměně vačky je nutné provést test kalibrace úhlové polohy za použití čerpadla EUP. Podrobné informace naleznete v dokumentu DT507/2. Výšku tlačítka zdvihátka je nutné zkontrolovat pomocí jednotky Hartridge TIB 231/21. - Nasaďte přední kryt základní sady vstřikovače EUI / čerpadla EUP a utáhněte pojistné šrouby momentem 5 Nm (3,5 lbf ft). - Zajistěte, aby byla na držáku umístěna odvzdušňovací trubka a naplňte základní sadu vstřikovače EUI / čerpadla EUP na požadovanou úroveň schváleným olejem. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

52 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Namontujte zdvihátko s nízkootáčkovou kladkou (HK1505) do základní sady vstřikovače EUI / čerpadla EUP. - Utáhněte 3 pojistné matice momentem 10 Nm (7 lbf ft). - Než budete pokračovat, ujistěte se, že je sestava siloměrné skříně vstřikovače EUI (NTA4004 / NTA4005) a vymezovací vložka (NTA4124) vymontována. - Namontujte sestavu vysokotlakého bloku (NTA4213) na kluznou desku vstřikovače EUI / čerpadla EUP a přitom se ujistěte, že přední okraj správně přiléhá k přední náběžné hraně. - Utáhněte šroub horního svěracího výstupku momentem 25 Nm (17,5 lbf ft) DDNX424(CZ) - Vydání 1 z 07/2014

53 - Zasuňte čerpadlo EUP do čerpací objímky (NTA4216) a přitom se ujistěte, že konektor je vyrovnán s přípojkou k odvádění paliva z netěsností, která je připravena na objímce. - Ručním otočením pohonu do polohy, při které bude časovací drážka ve společné přímce se snímačem pracujícím s impulzem na otáčku (PPR), přestavte vačku do dolní úvrati (BDC). - Vložte čerpadlo EUP a čerpací objímku do základní sady. Poznámka: Varianta čerpadla EUP Euro 4 je uložena ve svém horním sedle tak, že z něho přibližně o 0,3 mm vyčnívá. Toto je oblast (1) mezi horní plochou čerpací objímky a dolní plochou upínací příruby čerpadla EUP. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

54 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Zatlačte čerpadlo EUP do základní sady utažením horního přidržovacího šroubu vačkové skříně momentem 65 Nm (45,5 lbf ft). - Rukou přitáhněte matici palivové trysky k čerpadlu EUP a vysokotlakému bloku a poté ji utáhněte momentem 35 Nm (24,5 lbf ft). Poznámka: Je-li utažení matice palivové trysky rukou obtížné, znamená to, že vyrovnání do společné osy bylo provedeno nedostatečně. Vyjměte čerpadlo EUP a postup zopakujte. - Připojte hadici k odvádění paliva z netěsností k přední straně čerpací objímky čerpadla EUP tak, aby tato hadice odváděla uniklé palivo zpět do palivové nádrže pod základní deskou DDNX424(CZ) - Vydání 1 z 07/2014

55 - Opatrně rukou otáčejte pohonem pomocí pákové tyče, abyste překonali sílu pružiny čerpadla EUP a abyste se přesvědčili, zda se pohon dokáže volně otáčet o jednu celou otáčku. Poznámka: Pokud pohon nelze volně otočit o jednu celou otáčku, vyjměte čerpadlo EUP ze základní sady a zkontrolujte, zda volný pohyb není omezován jakýmikoli překážkami. - Připojte vodič ovladače (AE103/11)s označením EUP k čerpadlu EUP. - Připojte přívod ochlazovacího vzduchu tlakového převodníku (1). - Připojte tlakový převodník (2). - Připojte vratné vedení paliva od zařízení AVM2-PC k dolnímu konektoru čerpací objímky (4). NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

56 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Připojte přívodní hadici čerpací objímky (3) k přívodu paliva vedoucímu ze zařízení AVM2-PC DDNX424(CZ) - Vydání 1 z 07/2014

57 5.4 Sestava základní sady vstřikovače SMART Sestava vstřikovače SMART Následující část obsahuje podrobný popis konfigurací používaných při nastavování různých typů výrobku. - Umístěte montážní přípravek pro základnu vstřikovače SMART (A229A001) na konec základní desky a přitom se ujistěte, že vodicí klín je umístěn ve správné poloze na základní desce. - Zasuňte šroub upínacího držáku skrze montážní přípravek do závitu v koncovém držáku. - Ujistěte se, že se montážní přípravek pro základnu (A229A001) může stále posouvat podél základní desky. - Protáhněte vodič ovladače čerpadla EUP a vstřikovače SMART (AE103/11) dolním koncem montážního přípravku. - Ujistěte se, že vodič vačkové skříně je umístěn v drážce na zadní straně montážního přípravku pro základnu vstřikovače SMART. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

58 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Zavěste propojovací skříňku tlakového převodníku (AE59) na boční stranu AVM2. - Připojte vodič vačkové skříně k horní straně (AE59). - Připojte vodič vycházející z dolní strany (AE59) k ovládacímu stojanu (HK1501). - Posouvejte montážní přípravek pro základnu vstřikovače SMART podél základní desky, dokud se nezastaví následkem přilehnutí k čelní desce vačkové skříně. Poznámka: Ujistěte se, že během postupu nedošlo ke zkroucení, zachycení nebo poškození vodičů. Ujistěte se, že levá strana je na vnější straně vačkové skříně (1) a pravý horní roh zapadá do vnitřní strany vačkové skříně (2). - Ujistěte se, že montážní přípravek pro základnu vstřikovače SMART (A229A001) přiléhá kolmo k základní desce a utáhněte upínací držáky DDNX424(CZ) - Vydání 1 z 07/2014

59 - Připojte vodič ovladače (1) (AE103/11) k ovládacímu stojanu. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

60 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP Vstřikovač PR SMART - Ujistěte se, že je ze vstřikovače odstraněna jeho těsnicí podložka (1). - Ujistěte se, že je těsnicí podložka (1) sady pro montáž vstřikovače SMART ( ) umístěna na dolní straně montážního přípravku. Poznámka: Je-li těsnicí podložka opotřebená, musí se vyměnit. Neprovedení této výměny bude mít za následek úniky paliva a nepřesnou dodávku paliva. Netěsnosti je možné zjistit podle úniků paliva mezi upínacím přípravkem vstřikovače a blokem vstřikovače. - Připevněte montážní blok (NTA4212) k montážnímu přípravku pro základnu vstřikovače SMART a zasuňte vstřikovač SMART do montážního bloku. Poznámka: Při umísťování montážního bloku na základní sadu vstřikovače SMART se ujistěte, že otvory jsou soustředné. - Umístěte sestavu vstřikovače a bloku tak, aby přívod paliva směřoval k vačkové skříni DDNX424(CZ) - Vydání 1 z 07/2014

61 - Nasuňte upínací držák (A229A102) shora na upínací přípravek. - Postupně utahujte šrouby na obou stranách tak, aby konečný moment činil 10 Nm (7 lbf ft). - Upínací blok vstřikovače (A229A102) by se neměl v žádném bodě dotýkat montážního držáku vstřikovače. V případě zjištění viditelného styku nebude vstřikovač správně přiléhat k těsnicí podložce. Ve všech bodech okolo upínacího bloku a přípravku by měla být viditelná malá odlehčovací mezera (1). - Přimontujte vysokotlakou trubku (AHP5258) ke kanálu sestavy vysokotlakého bloku. - Matici utáhněte pouze rukou. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

62 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Umístěte dolní konec vysokotlaké trubky (AHP5258) na vysokotlaký vstupní kanál vstřikovače SMART. - Ujistěte se, že matice je utažena pouze rukou a že je trubka rovnoběžná se sloupky vačkové skříně. - Utáhněte obě matice vysokotlaké trubky momentem 30 Nm (22 lbf ft). Ujistěte se, že trubka není ohnutá. Pokud dojde k jejímu ohnutí, vymontujte ji a opět namontujte. NEBEZPEČÍ Je velmi důležité, aby trubka byla nainstalována způsobem popsaným v této části, jelikož nedodržení postupu by mohlo mít za následek úniky paliva, které je přiváděno pod vysokým tlakem. - Připojte vodič ovladače vstřikovače (AE103/11) s označením SMART ke vstřikovači DDNX424(CZ) - Vydání 1 z 07/2014

63 - Připojte palivové dávkovací potrubí a hadici pro odvod paliva z netěsností ve vstřikovači. - Ujistěte se, že tato hadice odvádí uniklé palivo zpět do palivové nádrže pod základní deskou. - Zavřete dvířka tvořící ochranný kryt montážního přípravku pro vstřikovač SMART a přitom se ujistěte, že se zajistí v zavřené poloze, aniž by kolidovaly s horním krytem vačkové skříně. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

64 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP Vstřikovač MX EURO a MX US Ujistěte se, že je ze vstřikovače odstraněna jeho těsnicí podložka (1). - Zasouvejte vstřikovač do montážního bloku (NTA4211), dokud se nezastaví u dorazu. - Otočte vstřikovač pomocí tyče tvaru T (NTA4220) a přitom se ujistěte, že vysokotlaký vstupní kanál vstřikovače je soustředný s kanálem montážního bloku. Poznámka: Během provádění výše uvedeného postupu se vyhýbejte zatěžování konektoru. Nedodržení výše uvedeného pokynu s velkou pravděpodobností způsobí poškození konektoru a kanálu vstřikovače a může mít za následek, že vstřikovač bude neopravitelný. - Ujistěte se, že těsnicí podložka sady pro montáž vstřikovače SMART ( ) (1) je umístěna na dolní straně montážního přípravku. Poznámka: Je-li těsnicí podložka opotřebená, musí se vyměnit. Neprovedení této výměny bude mít za následek úniky paliva a nepřesnou dodávku paliva. Netěsnosti je možné zjistit podle úniků paliva mezi upínacím přípravkem vstřikovače a blokem vstřikovače DDNX424(CZ) - Vydání 1 z 07/2014

65 - Umístěte vstřikovač a montážní blok na základní sadu vstřikovače SMART a ujistěte se, že otvory jsou soustředné. - Umístěte sestavu vstřikovače a bloku tak, aby přívod paliva směřoval k vačkové skříni. - Nasuňte upínací držák (A229A102) shora na upínací přípravek. - Postupně rovnoměrně utahujte šrouby na obou stranách tak, aby konečný moment činil 10 Nm (7 lbf ft). Poznámka: Upínací blok vstřikovače (A229A100) by se neměl v žádném bodě dotýkat montážního držáku vstřikovače. V případě zjištění viditelného styku nebude vstřikovač správně přiléhat k těsnicí podložce. Ve všech bodech okolo upínacího bloku a přípravku by měla být viditelná malá odlehčovací mezera (1). - Přimontujte vysokotlakou cívku (NTA5507-1) na vysokotlaký blok vstřikovače a utáhněte ji momentem 35 Nm (25 lbf ft). NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V DDNX424(CZ) - Vydání 1 z 07/

66 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Přimontujte vysokotlakou trubku (AHP5257) ke kanálu sestavy vysokotlakého bloku. - Matici utáhněte pouze rukou. - Umístěte dolní konec vysokotlaké trubky (AHP5257) na vysokotlakou cívku (NTA5507-1). - Ujistěte se, že matice je utažena pouze rukou a že je trubka rovnoběžná se sloupky vačkové skříně. - Utáhněte obě matice vysokotlaké trubky momentem 30 Nm (22 lbf ft). - Ujistěte se, že trubka není ohnutá. Pokud dojde k jejímu ohnutí, vymontujte ji a opět namontujte. NEBEZPEČÍ Je velmi důležité, aby trubka byla nainstalována způsobem popsaným v této části, jelikož nedodržení postupu by mohlo mít za následek úniky paliva, které je přiváděno pod vysokým tlakem DDNX424(CZ) - Vydání 1 z 07/2014

67 - Připojte vodič ovladače vstřikovače (AE103/11) s označením SMART ke vstřikovači. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V - Připojte palivové dávkovací potrubí a hadici pro odvod paliva z netěsností ve vstřikovači. - Ujistěte se, že tato hadice odvádí uniklé palivo zpět do palivové nádrže pod základní deskou. DDNX424(CZ) - Vydání 1 z 07/

68 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP - Zavřete dvířka tvořící ochranný kryt montážního přípravku pro vstřikovač SMART a přitom se ujistěte, že se zajistí v zavřené poloze, aniž by kolidovaly s horním krytem vačkové skříně DDNX424(CZ) - Vydání 1 z 07/2014

69 5.5 Nastavení zařízení Ujistěte se, že vstupní teplota je vyšší než 38 C. NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP V Ujistěte se, že přívodní tlak je nastaven na 6,00 barů. Ujistěte se, že plnicí tlak je nastaven na 0,35 barů. DDNX424(CZ) - Vydání 1 z 07/

70 V NASTAVENÍ TESTOVACÍHO ZAŘÍZENÍ NASTAVENÍ ZAŘÍZENÍ K TESTOVÁNÍ VSTŘIKOVAČŮ SMART A ČERPADEL EUP 5.6 Postup následující po provedení testu - Po dokončení testování sejměte vstřikovač ze zkušební lavice a poté jej vyčistěte a vysušte. - Odstraňte vnější těsnicí kroužky, které byly přimontovány pro účely testování, a poté namontujte nové vnější těsnicí kroužky za použití postupu, který je podrobně popsán v části Sestavení. - Namontujte těsnicí podložku trysky (1) a ujistěte se, že je zatlačena do koncové polohy, ve které přiléhá k čelní ploše kloboučkové matice. - Na trysku namontujte ochranný krycí uzávěr. - U vstřikovačů typu PR rovněž namontujte ochranný krycí uzávěr na přívod paliva DDNX424(CZ) - Vydání 1 z 07/2014

71 PŘÍLOHA VI PŘÍLOHA 6.1 Vybavení a hodnoty točivého momentu Nástroje Níže uvedený seznam předpokládá, že distributor je již vybaven zkušební lavicí AVM2 PC opatřenou základní sadou vstřikovače EUI a příslušnou verzí softwaru IRIS. A) Speciální nástroje Součást Číslo dílu Dodavatel Sada nářadí k opravám vstřikovačů SMART YDT764 Delphi Obsah sady YDT764 Součást Montážní deska Nástroj k demontáži kloboučkové matice Nástroj k opravám svorek statoru Nástroj ke zkoušení těsnění konektoru Nástroj k montáži těsnění MX, horní Nástroj k montáži těsnění MX, dolní Nástroj k montáži těsnění PR B) Standardní nástroje Číslo dílu YDT569 YDT703 YDT704 YDT760 YDT761 YDT762 YDT763 ½" momentový klíč s trnem pro rozsah Nm Mosazný kartáč 3 / 8 " momentový klíč s trnem pro rozsah 0 30 Nm Páka s kloubem a čtyřhranem 6mm šestihranný nástavec a držák Nástrčka 11 mm Nástrčka 19 mm Nástrčka 27 mm Klíč Torx Plus 20IP Kapalina Careclean Špičaté kleště Netřepivá tkanina nepouštějící vlákna Multimetr Malý plochý šroubovák nebo vytahovák DDNX424(CZ) - Vydání 1 z 07/

72 VI PŘÍLOHA PŘÍLOHA Zkušební zařízení Popis soupravy Hardware Číslo soupravy / dílu (Uživatelé nových EUI/ EUP) Základní sada Delphi EUP/SMART HK1590 HK1590 Sada pro montáž vstřikovačů Delphi SMART DAF MX HK1591 HK1591 Sada pro montáž vstřikovačů Delphi SMART DAF PR HK1592 HK1592 Sada pro montáž vstřikovačů Delphi SMART Daimler DC HK1593 HK1593 Základní sada vačkové skříně vstřikovače EUI (včetně ochrany proti přetížení) HK1502 Doplňující souprava pro přívodní tlak (7 bar) HS237 HS237 Elektronika Souprava krytů stojanu HK1500 HK1500 Souprava stojanového duálního kontroléru HK1501 HK V duální zesilovač (PSU) souprava HK1511 HK1511 Ovládací kabel duálního logického obvodu AE103/6 AE103/6 Číslo soupravy / dílu (Uživatelé stávajících EUI) HK870 + HK1522 Mikroprogramové vybavení soupravy kontroléru HK1501 Verze 1.24 či novější Verze 1.24 či novější K přivedení paliva do testovaného vstřikovače musí být použito nové elektronické čerpadlo, jehož typ je vhodný pro testovaný vstřikovač; čerpadla přiřazená k jednotlivým typům vstřikovačů naleznete v části Identifikace výrobku. Poznámka: Toto čerpadlo musí být použito i při testování vstřikovače, přičemž se nesmí jednat o již dříve používané čerpadlo, které bylo vymontováno z motoru Zkušební hodnoty Odpor ovladače 1,4-1,9 Ω 6-62 DDNX424(CZ) - Vydání 1 z 07/2014

73 PŘÍLOHA VI PŘÍLOHA Hodnoty točivého momentu Činnosti spojené s opravami Převlečná matice trysky 85 ± 5 Nm Utahovací šroub nástroje k nasazování kloboučkové 25 ± 2 Nm matice Pojistné šrouby konektoru Testovací postupy Přidržovací matice vačky Šrouby krytu vačkové skříně Pojistné matice vidlice čerpadla EUP Středový šroub svěracího výstupku Svěrací šroub čerpadla EUP Matice palivové trysky čerpadla EUP Svěrací šrouby vstřikovače Smart Matice vysokotlakého potrubí Čerpací cívka vstřikovače MX 3 ± 2 Nm 75 ± 5 Nm 5 ± 2 Nm 10 ± 2 Nm 25 ± 5 Nm 65 ± 5 Nm 35 ± 5 Nm 10 ± 2 Nm 30 ± 5 Nm 35 ± 5 Nm DDNX424(CZ) - Vydání 1 z 07/

74 VI PŘÍLOHA PŘÍLOHA Podložky otevíracího tlaku trysky Poznámka: V následující tabulce je uvedena celá řada možných velikostí podložek. V servisních sadách jsou dostupné pouze součásti, které jsou zvýrazněny tučným písmem. Číslo dílu Tloušťka ± 0,005 (mm) Číslo dílu Tloušťka ± 0,005 (mm) A 0, Z 0, B 0, AA 0, C 0, AB 0, D 0, AC 0, E 0, AD 0, F 0, AE 0, G 0, AF 0, H 0, AG 0, J 0, AH 0, K 0, AJ 0, L 0, AK 0, M 0, AL 0, N 0, AM 0, P 0, AN 0, Q 0, AP 0, R 0, AQ 0, S 0, AR 0, T 0, AS 0, U 0, AT 0, V 0, AU 0, W 0, AV 0, X 0, AW 0, Y 0, AX 0, DDNX424(CZ) - Vydání 1 z 07/2014
