CELOPLACHTOVÁ SHRNOVACÍ STŘECHA EDSCHA ULTRALINE 72

Transkript

1 CELOPLACHTOVÁ SHRNOVACÍ STŘECHA EDSCHA ULTRALINE 72

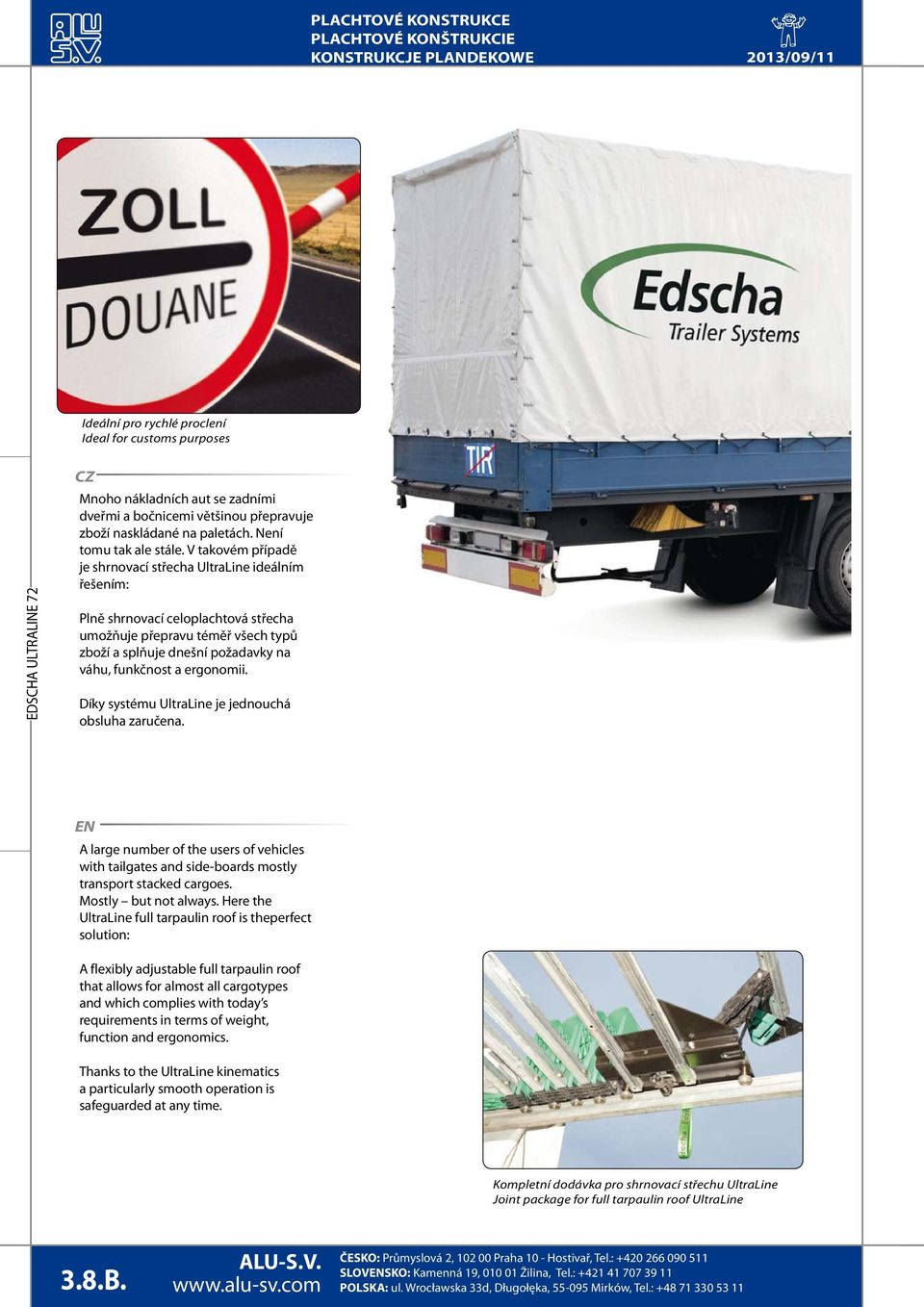

2 PLACHTOVÉ KONSTRUKCE Ideální pro rychlé proclení Ideal for customs purposes CZ Mnoho nákladních aut se zadními dveřmi a bočnicemi většinou přepravuje zboží naskládané na paletách. Není tomu tak ale stále. V takovém případě je shrnovací střecha UltraLine ideálním řešením: Plně shrnovací celoplachtová střecha umožňuje přepravu téměř všech typů zboží a splňuje dnešní požadavky na váhu, funkčnost a ergonomii. Díky systému UltraLine je jednouchá obsluha zaručena. EN A large number of the users of vehicles with tailgates and side-boards mostly transport stacked cargoes. Mostly but not always. Here the UltraLine full tarpaulin roof is theperfect solution: A flexibly adjustable full tarpaulin roof that allows for almost all cargotypes and which complies with today s requirements in terms of weight, function and ergonomics. Thanks to the UltraLine kinematics a particularly smooth operation is safeguarded at any time. Kompletní dodávka pro shrnovací střechu UltraLine Joint package for full tarpaulin roof UltraLine 3.8.B.

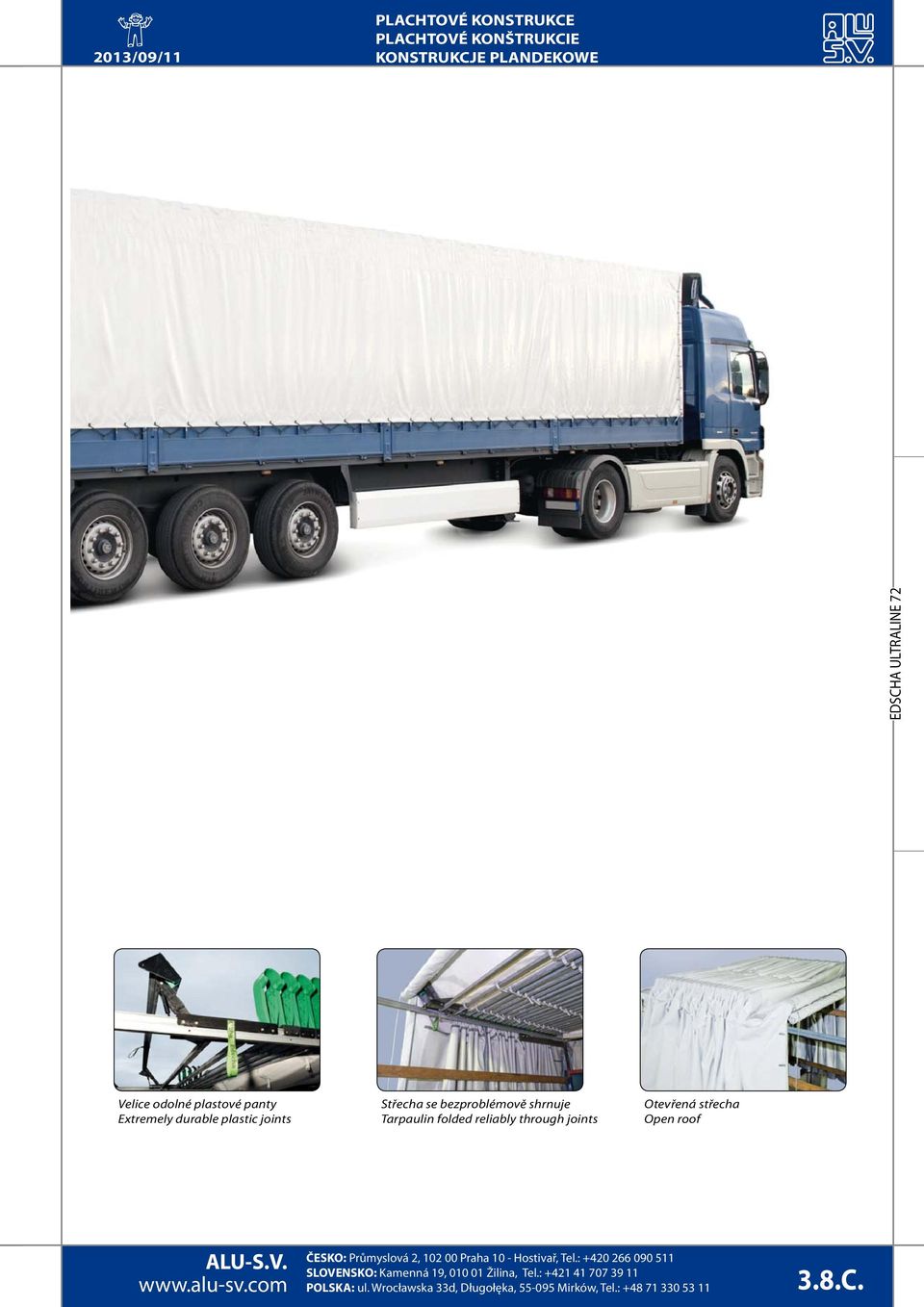

3 PLACHTOVÉ KONSTRUKCE Velice odolné plastové panty Extremely durable plastic joints Střecha se bezproblémově shrnuje Tarpaulin folded reliably through joints Otevřená střecha Open roof 3.8.C.

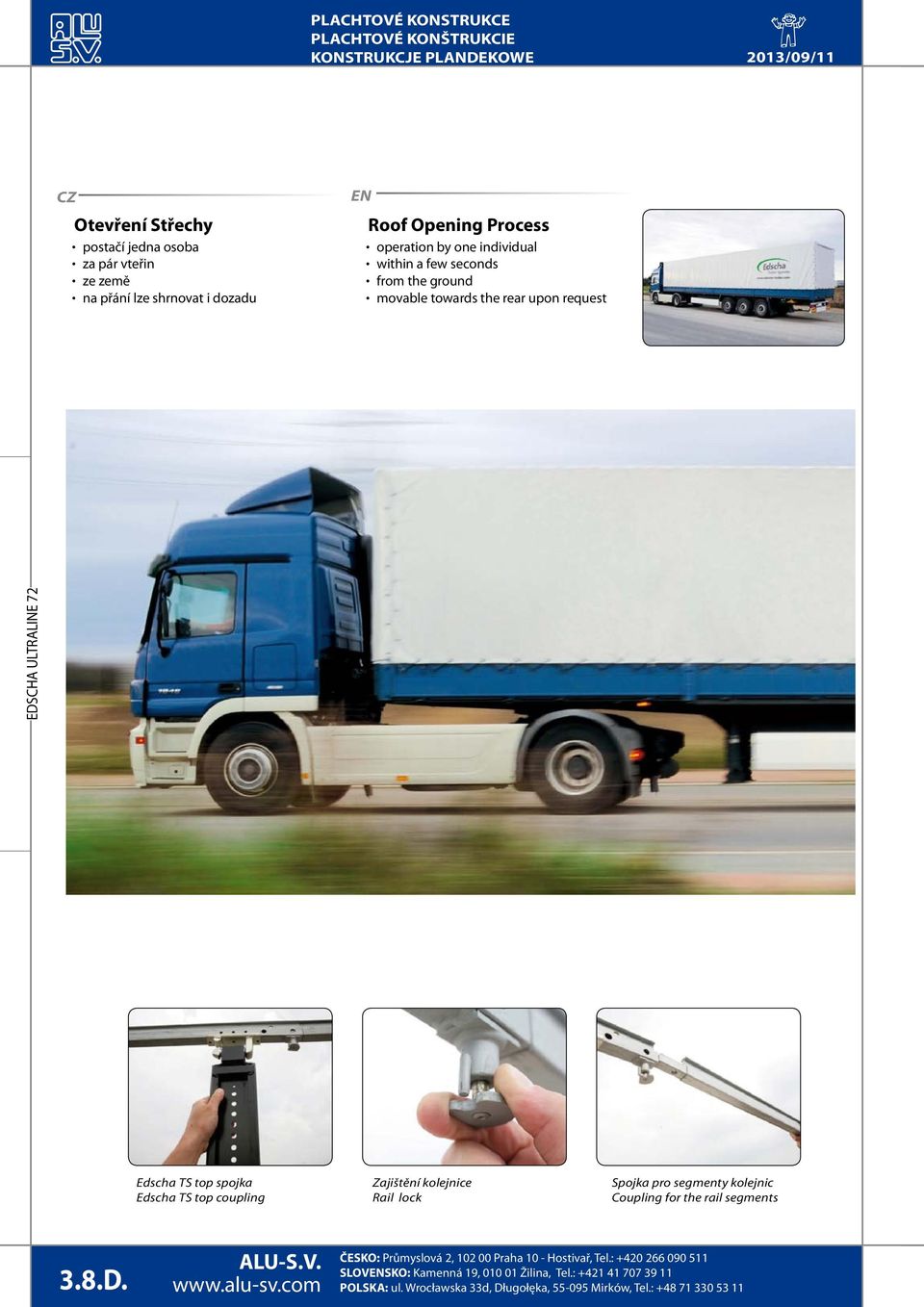

4 PLACHTOVÉ KONSTRUKCE CZ Otevření Střechy postačí jedna osoba za pár vteřin ze země na přání lze shrnovat i dozadu EN Roof Opening Process operation by one individual within a few seconds from the ground movable towards the rear upon request Edscha TS top spojka Edscha TS top coupling Zajištění kolejnice Rail lock Spojka pro segmenty kolejnic Coupling for the rail segments 3.8.D.

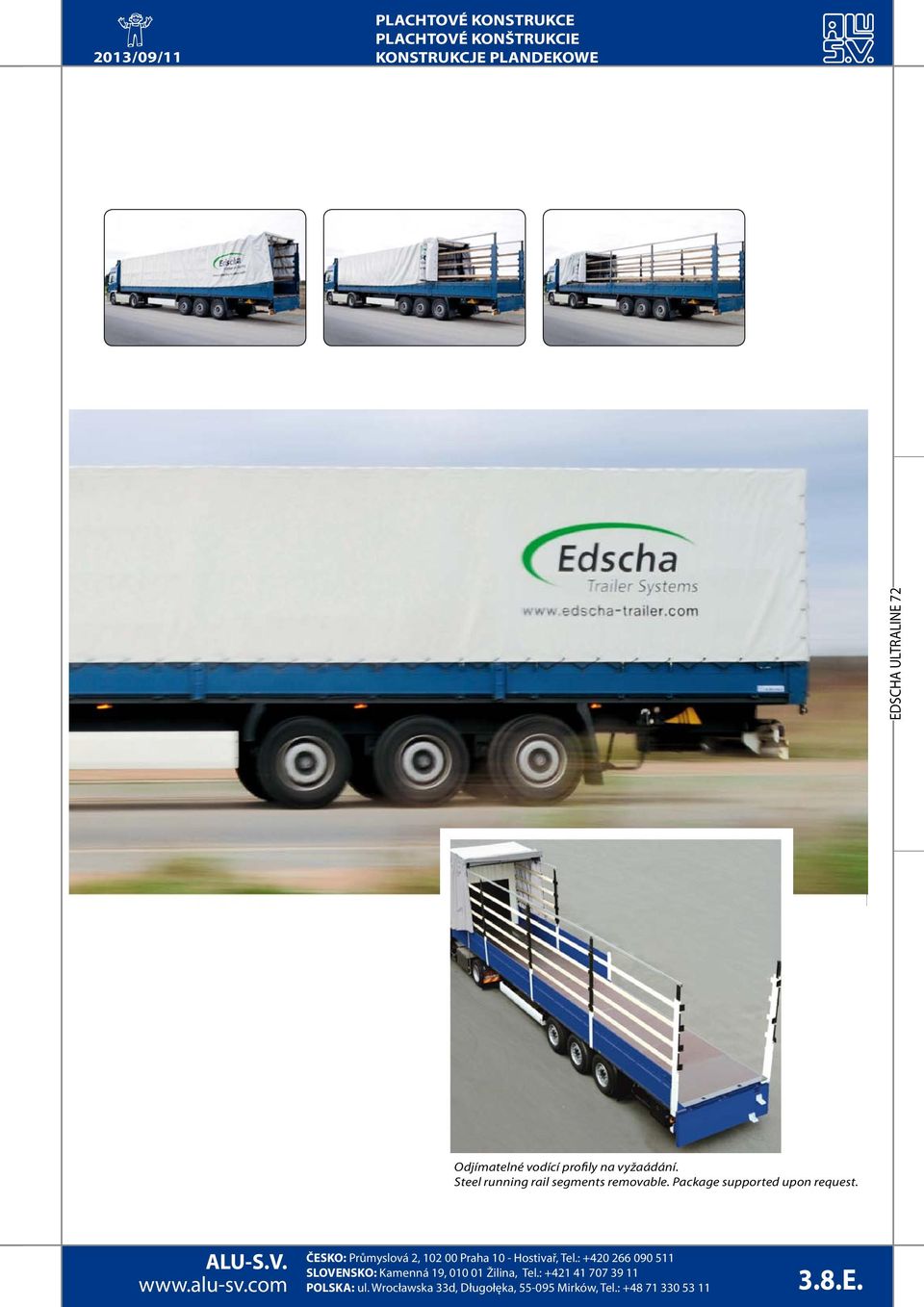

5 PLACHTOVÉ KONSTRUKCE Odjímatelné vodící profily na vyžaádání. Steel running rail segments removable. Package supported upon request. 3.8.E.

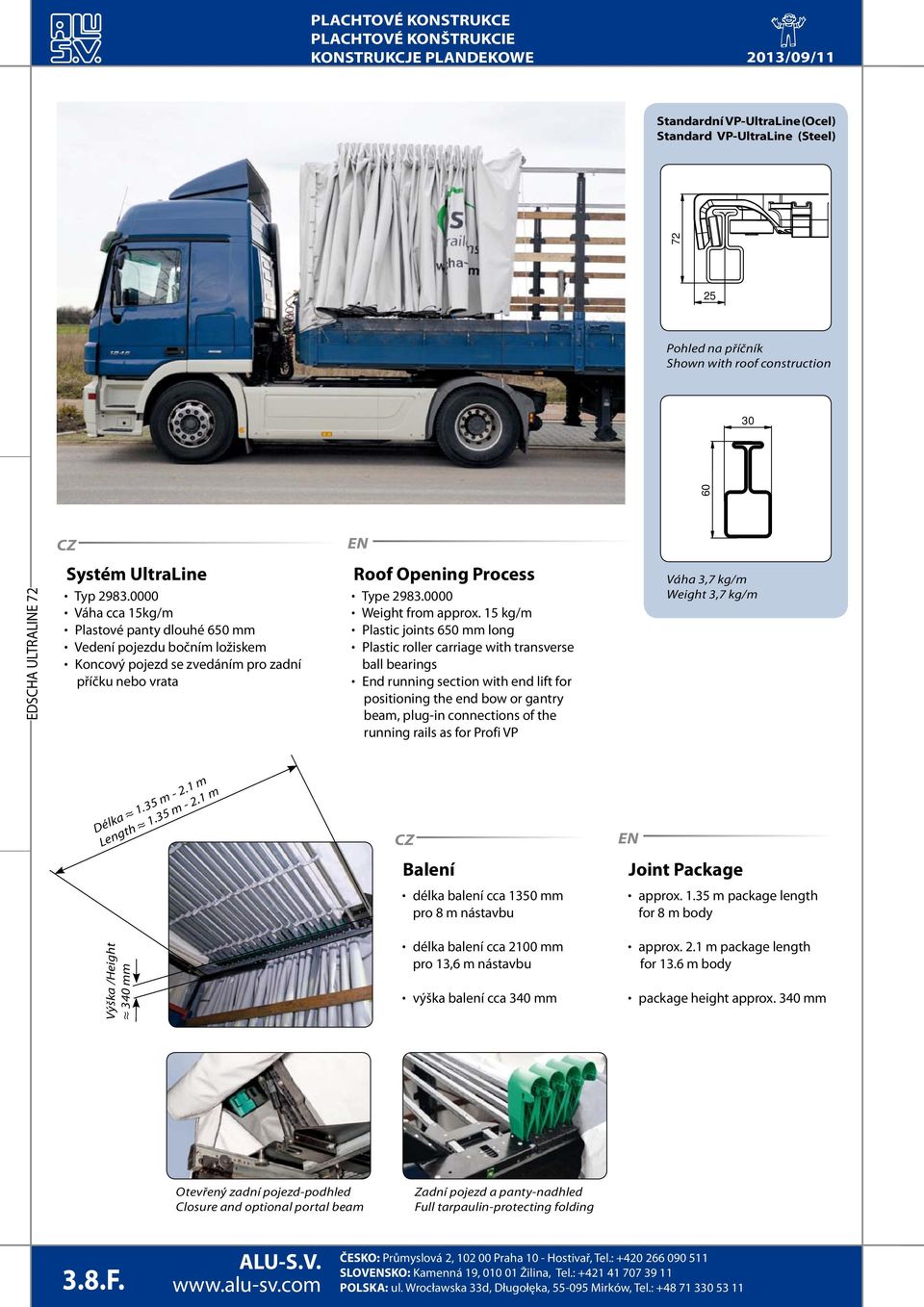

6 PLACHTOVÉ KONSTRUKCE Standardní VP-UltraLine (Ocel) Standard VP-UltraLine (Steel) Pohled na příčník Shown with roof construction 30 CZ EN Systém UltraLine Typ Váha cca 15kg/m Plastové panty dlouhé 650 mm Vedení pojezdu bočním ložiskem Koncový pojezd se zvedáním pro zadní příčku nebo vrata Roof Opening Process Type Weight from approx. 15 kg/m Plastic joints 650 mm long Plastic roller carriage with transverse ball bearings End running section with end lift for positioning the end bow or gantry beam, plug-in connections of the running rails as for Profi VP Váha 3,7 kg/m Weight 3,7 kg/m Délka 1.35 m m Length 1.35 m m CZ EN Balení Joint Package délka balení cca 1350 mm pro 8 m nástavbu approx m package length for 8 m body Výška /Height 340 mm délka balení cca 2100 mm pro 13,6 m nástavbu výška balení cca 340 mm approx. 2.1 m package length for 13.6 m body package height approx. 340 mm Otevřený zadní pojezd-podhled Closure and optional portal beam Zadní pojezd a panty-nadhled Full tarpaulin-protecting folding 3.8.F.

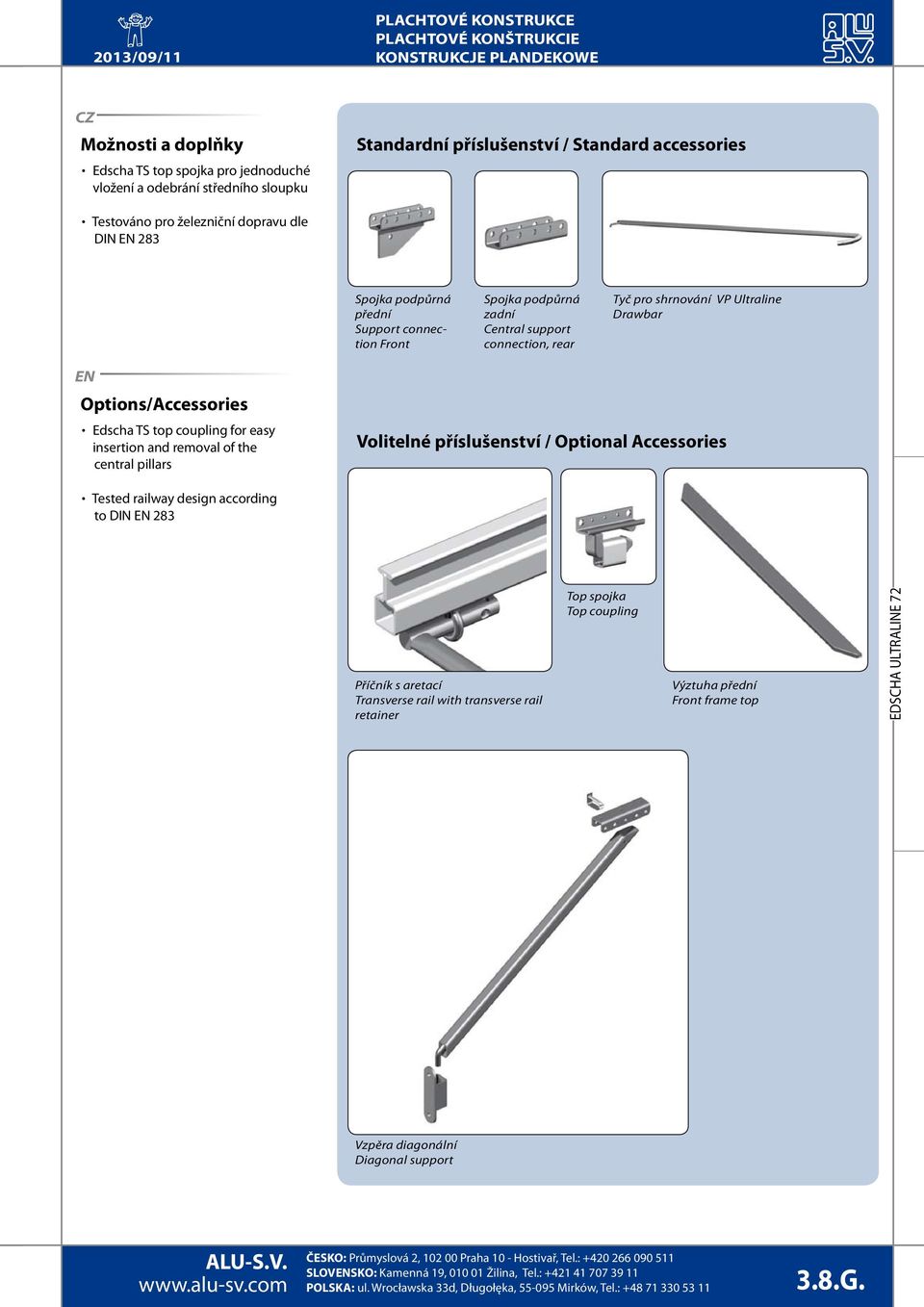

7 PLACHTOVÉ KONSTRUKCE CZ Možnosti a doplňky Edscha TS top spojka pro jednoduché vložení a odebrání středního sloupku Standardní příslušenství / Standard accessories Testováno pro železniční dopravu dle DIN EN 283 Spojka podpůrná přední Support connection Front Spojka podpůrná zadní Central support connection, rear Tyč pro shrnování VP Ultraline Drawbar EN Options/Accessories Edscha TS top coupling for easy insertion and removal of the central pillars Volitelné příslušenství / Optional Accessories Tested railway design according to DIN EN 283 Příčník s aretací Transverse rail with transverse rail retainer Top spojka Top coupling Výztuha přední Front frame top Vzpěra diagonální Diagonal support 3.8.G.

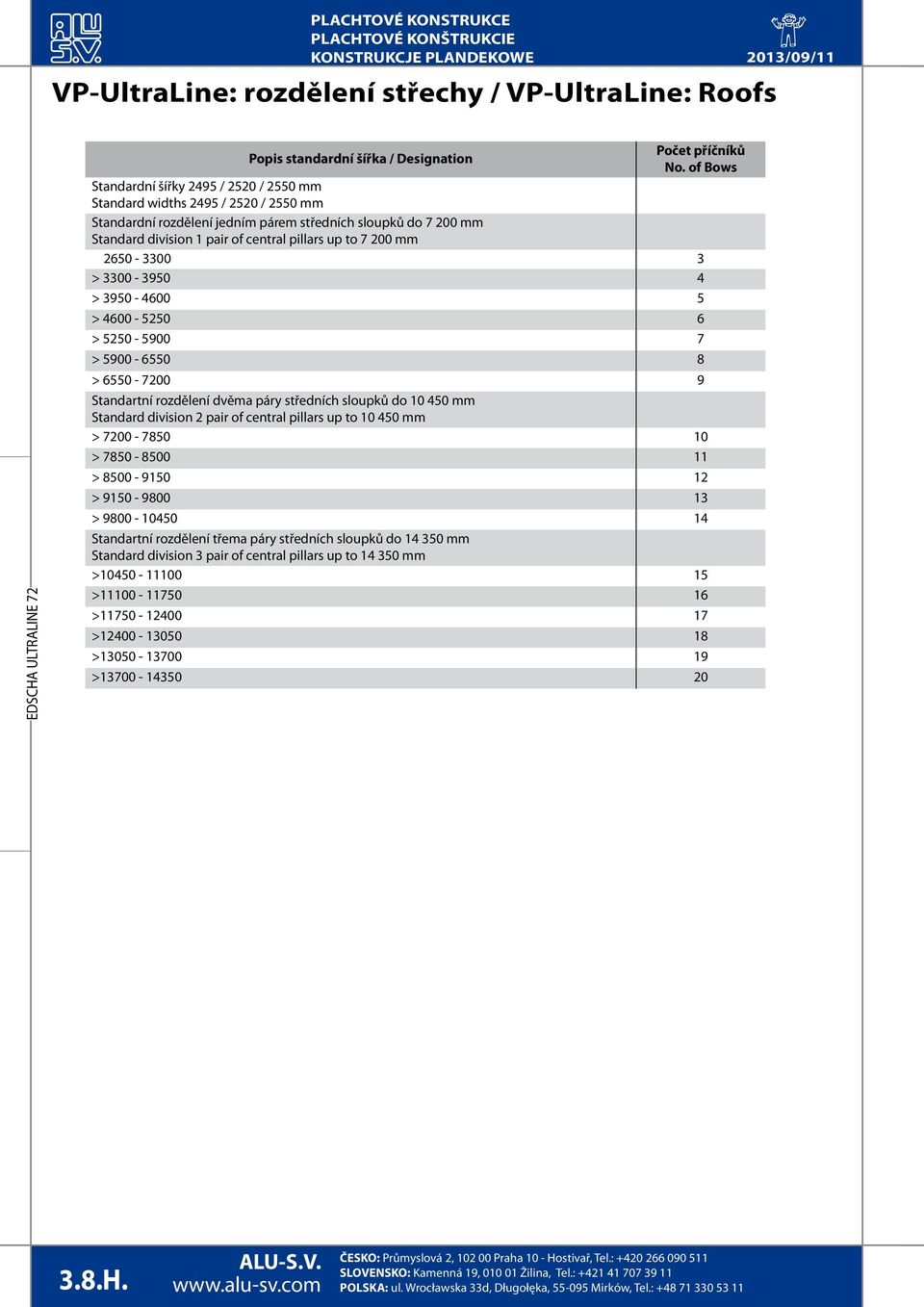

8 PLACHTOVÉ KONSTRUKCE VP-UltraLine: rozdělení střechy / VP-UltraLine: Roofs Popis standardní šířka / Designation Počet příčníků No. of Bows Standardní šířky 2495 / 2520 / 2550 mm Standard widths 2495 / 2520 / 2550 mm Standardní rozdělení jedním párem středních sloupků do mm Standard division 1 pair of central pillars up to mm > > > > > > Standartní rozdělení dvěma páry středních sloupků do mm Standard division 2 pair of central pillars up to mm > > > > > Standartní rozdělení třema páry středních sloupků do mm Standard division 3 pair of central pillars up to mm > > > > > > H.

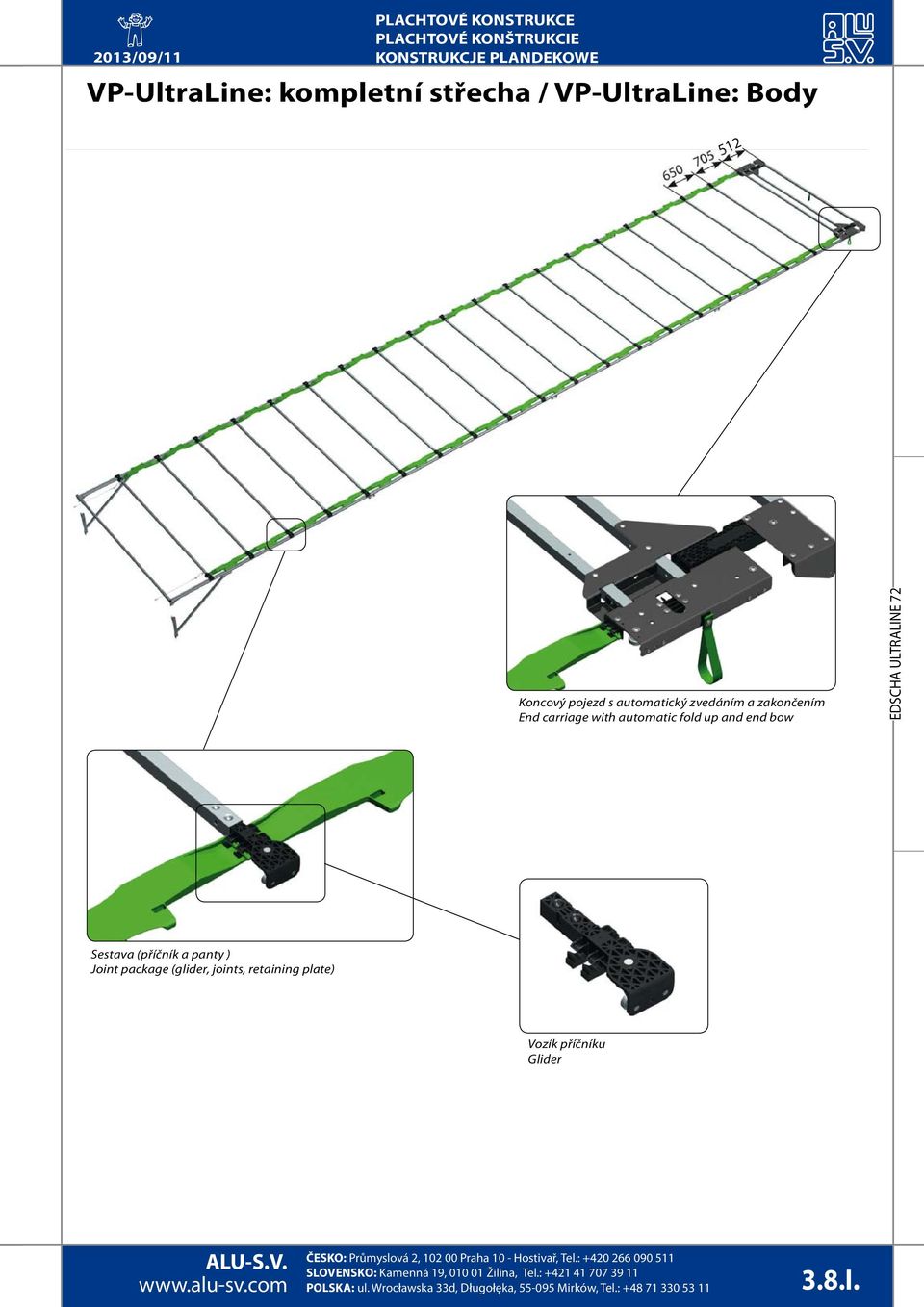

9 PLACHTOVÉ KONSTRUKCE VP-UltraLine: kompletní střecha / VP-UltraLine: Body Koncový pojezd s automatický zvedáním a zakončením End carriage with automatic fold up and end bow Sestava (příčník a panty ) Joint package (glider, joints, retaining plate) Vozík příčníku Glider 3.8.I.

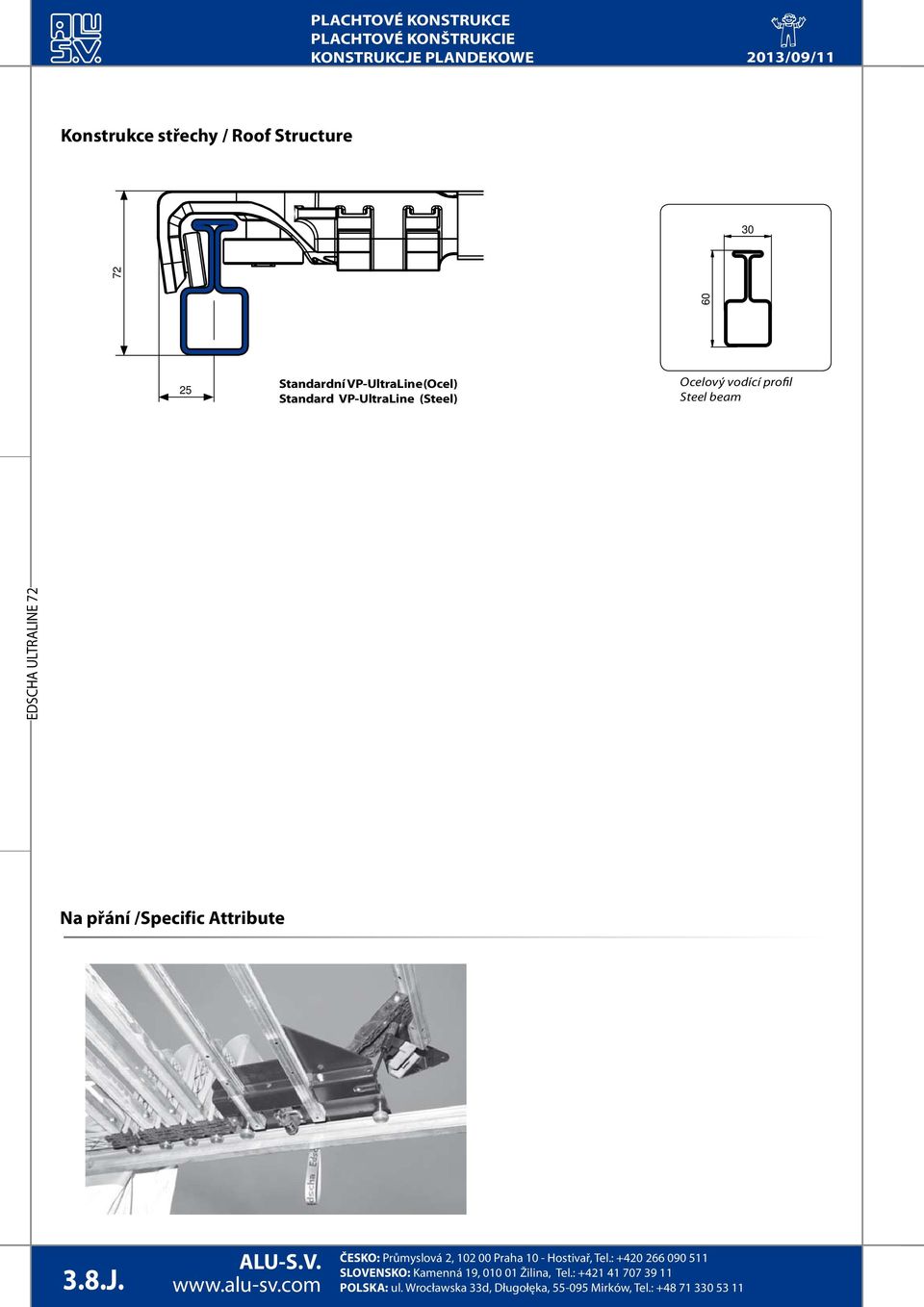

10 PLACHTOVÉ KONSTRUKCE Konstrukce střechy / Roof Structure Standardní VP-UltraLine (Ocel) Standard VP-UltraLine (Steel) Ocelový vodící profil Steel beam Na přání /Specific Attribute 3.8.J.

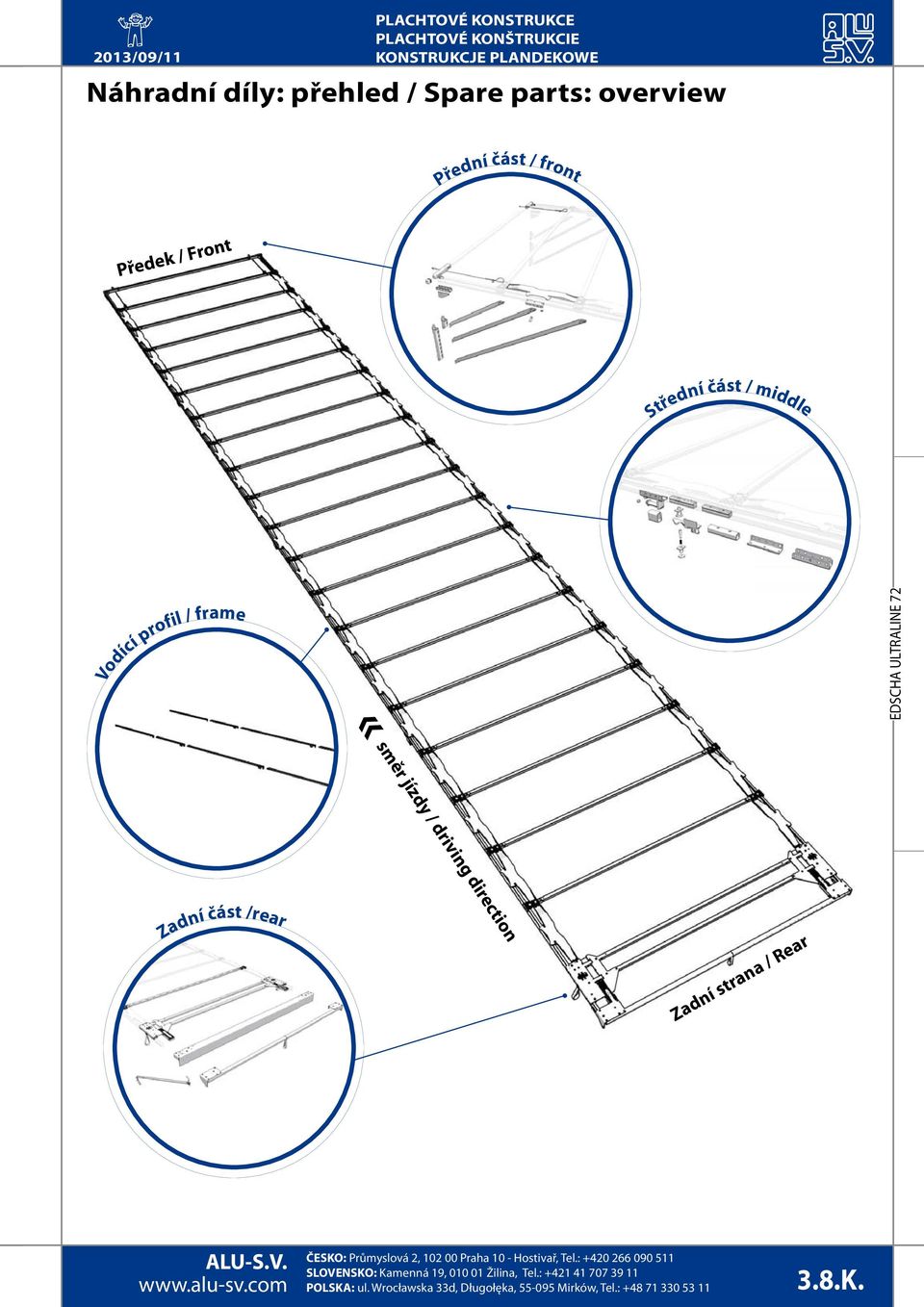

11 PLACHTOVÉ KONSTRUKCE Náhradní díly: přehled / Spare parts: overview Přední část / front Předek / Front Střední část / middle Vodící profil / frame směr jízdy / driving direction Zadní část /rear Zadní strana / Rear 3.8.K.

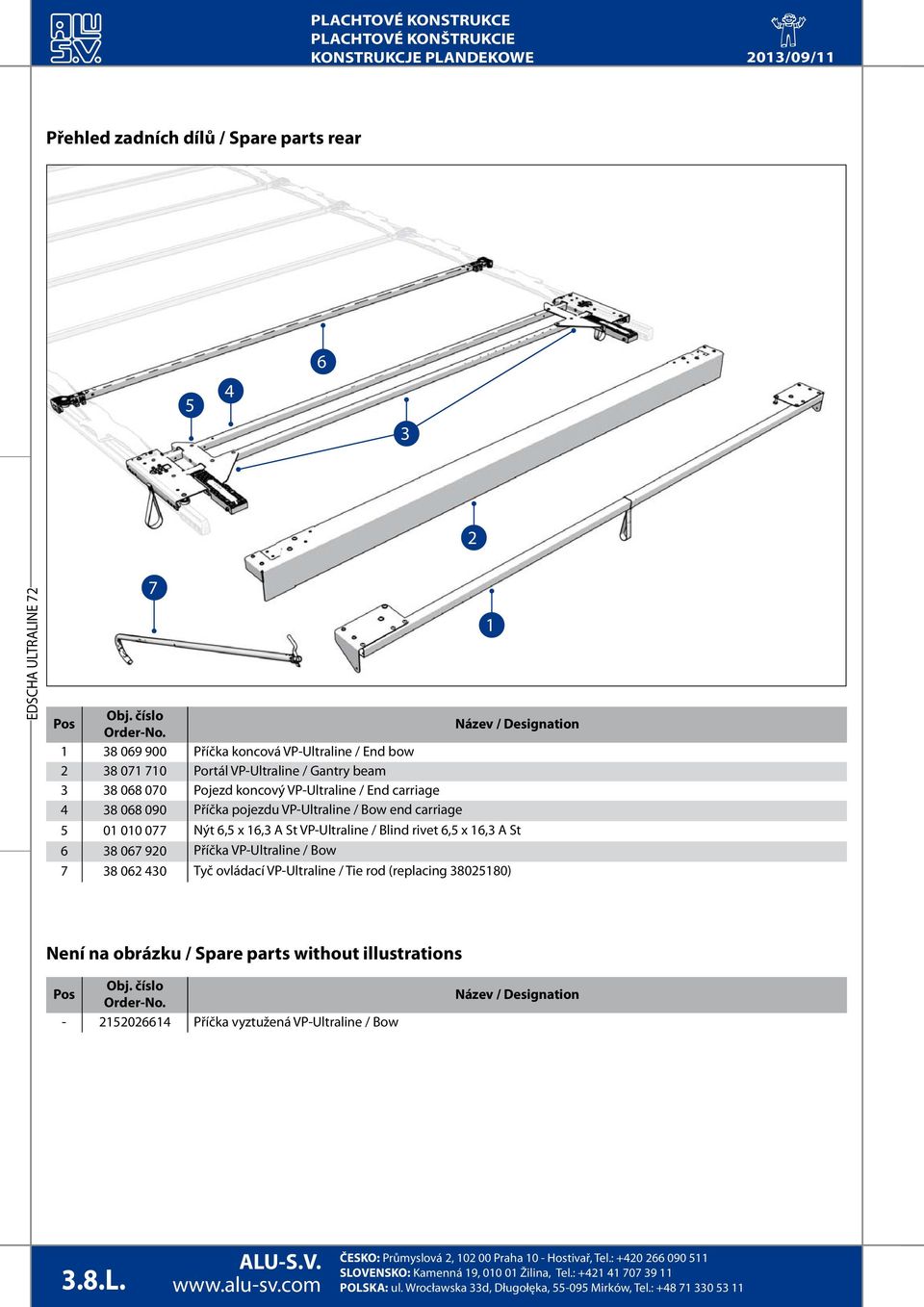

12 PLACHTOVÉ KONSTRUKCE Přehled zadních dílů / Spare parts rear Pos Obj. číslo Order-No. Název / Designation Příčka koncová VP-Ultraline / End bow Portál VP-Ultraline / Gantry beam Pojezd koncový VP-Ultraline / End carriage Příčka pojezdu VP-Ultraline / Bow end carriage Nýt 6,5 x 16,3 A St VP-Ultraline / Blind rivet 6,5 x 16,3 A St Příčka VP-Ultraline / Bow Tyč ovládací VP-Ultraline / Tie rod (replacing ) 1 Není na obrázku / Spare parts without illustrations Pos Obj. číslo Order-No Příčka vyztužená VP-Ultraline / Bow Název / Designation 3.8.L.

13 PLACHTOVÉ KONSTRUKCE x x 8 2x Pos Obj. číslo Order-No. Designation Název / Designation Spojovací materiál pro zadní příčku portálu VP-Ultraline / Screw pack end bow - gantry beam Vedení VP-Ultraline - opravná sada (pár) / Repair kit guide end bow - gantry beam (pair) Držák pantu VP-Ultraline - opravná sada / Repair kit articulation fixing Záklopka koncového pojezdu VP-Ultraline / Automatic fold up plastic Vzpěra plynová 700N VP-Ultraline opravná sada / Gas spring 700N repairkit Vzpěra plynová 700N VP-Ultraline / Gas spring 700N Zajištění VP-Ultraline - opravná sada / Repair kit Locking Ložisko vodorovné VP-Ultraline - opravná sada / Repair kit roller end carriagne Ložisko svislé VP-Ultraline - opravná sadarepair kit / guidingroller end carriagne Smyčka tažná VP-Ultraline / Pull strip cpl. 2x M.

14 PLACHTOVÉ KONSTRUKCE Pos Obj. číslo Order-No. Název / Designation Nýt 6,5 x 16,3 A St / Blind rivet 6,5 x 16,3 A St Spojka / Connecting pin Kolík zajišťovací rozložený / Rail locking pins, loose pieces Distanční trubka / Distance tube 30x30x Zajištění pro / Drop latch Zajištění pro / Drop latch Top spojka - Trubka / Rectangular tubing Top spojka - Uni / Pillar connection Spojka se závitem M10 / Connecting pin with thread M Top spojka hák L / Pillar connection left Top spojka hák P / Pillar connection right Spojka s čepem / Pillar connection with pin Kolík zajišťovací / Rail locking pins 3.8.N.

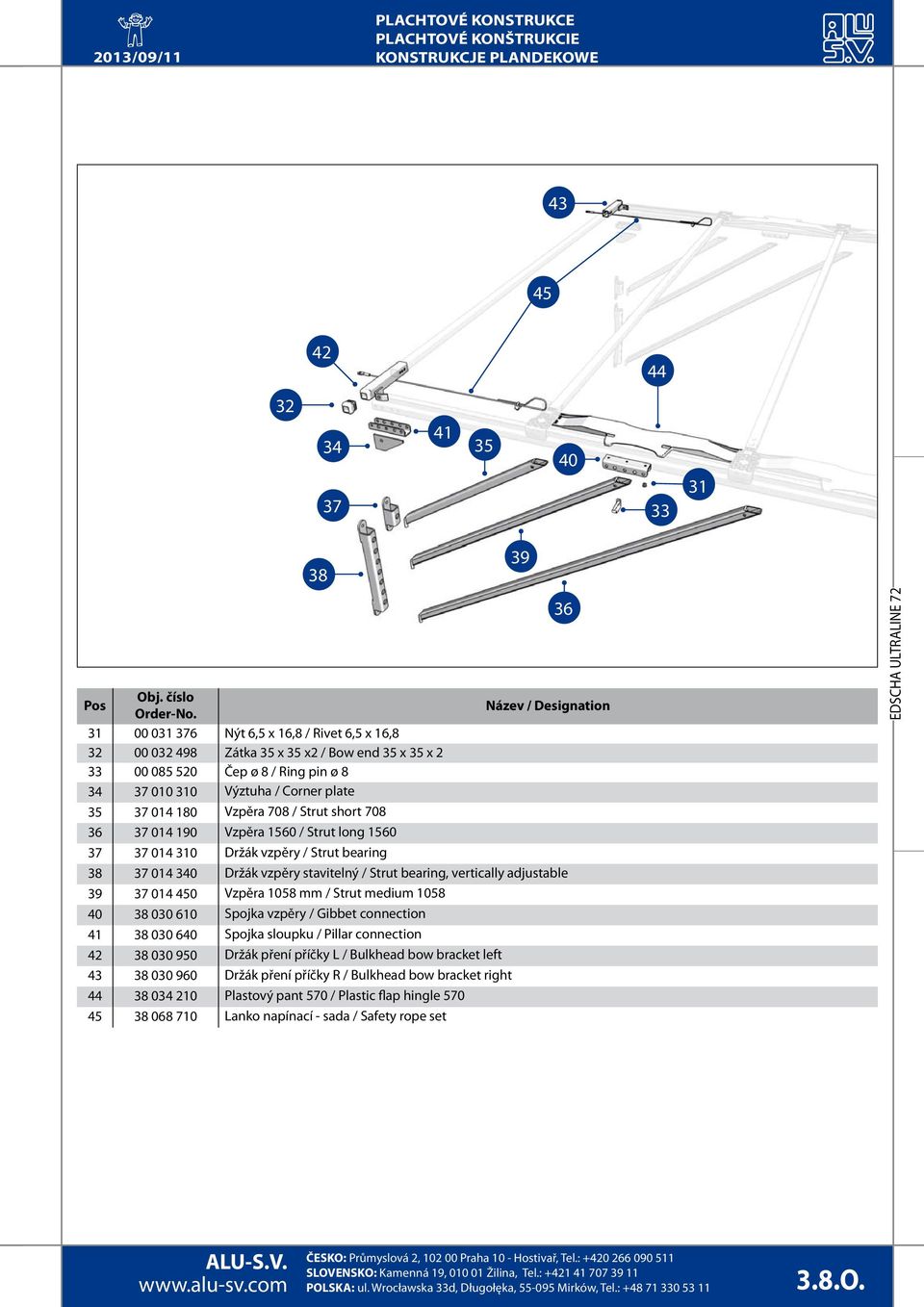

15 PLACHTOVÉ KONSTRUKCE Pos Obj. číslo Order-No Nýt 6,5 x 16,8 / Rivet 6,5 x 16, Zátka 35 x 35 x2 / Bow end 35 x 35 x Čep ø 8 / Ring pin ø Výztuha / Corner plate Vzpěra 708 / Strut short Vzpěra 1560 / Strut long Držák vzpěry / Strut bearing Název / Designation Držák vzpěry stavitelný / Strut bearing, vertically adjustable Vzpěra 1058 mm / Strut medium Spojka vzpěry / Gibbet connection Spojka sloupku / Pillar connection Držák pření příčky L / Bulkhead bow bracket left Držák pření příčky R / Bulkhead bow bracket right Plastový pant 570 / Plastic flap hingle Lanko napínací - sada / Safety rope set 3.8.O.

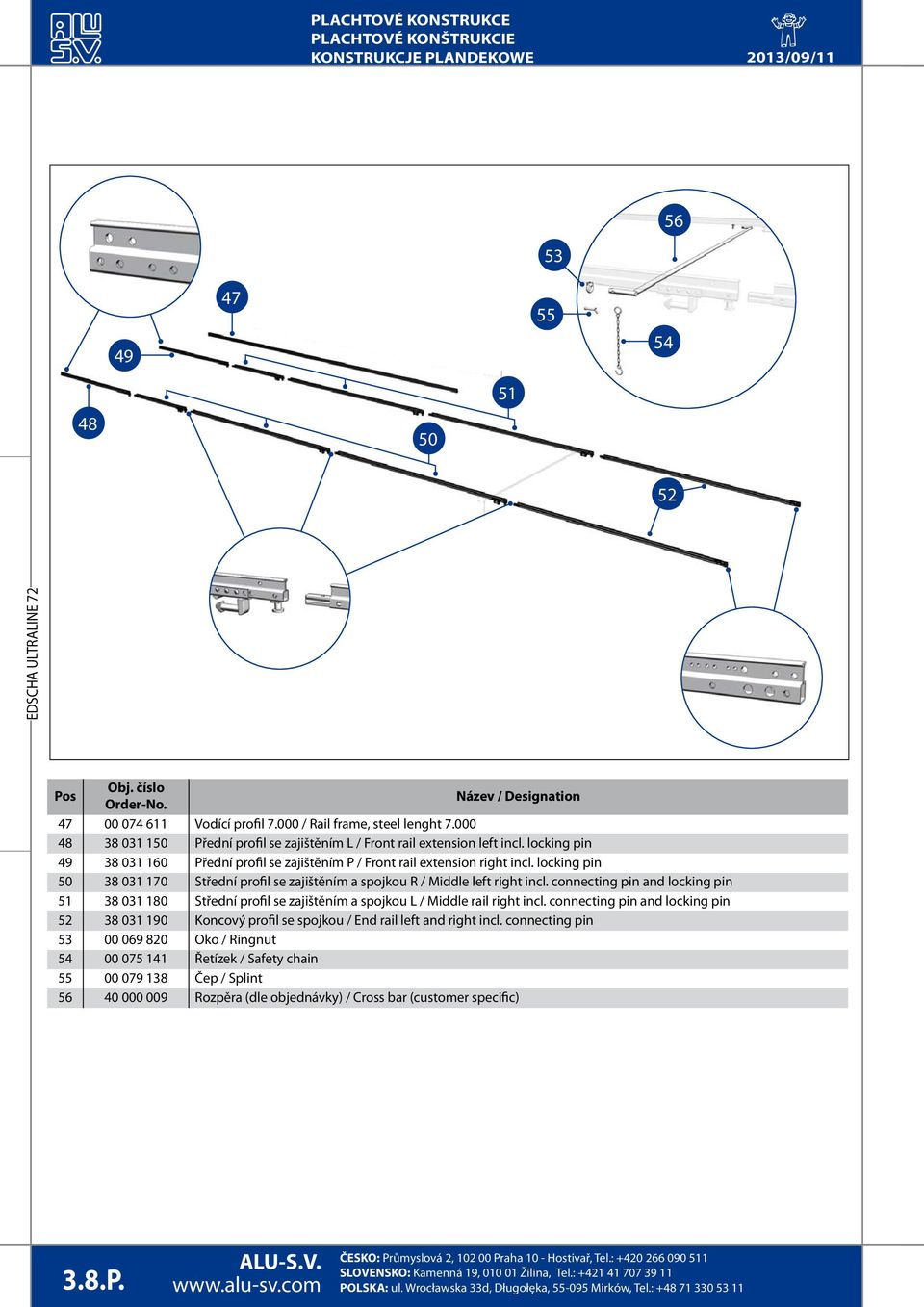

16 PLACHTOVÉ KONSTRUKCE Pos Obj. číslo Order-No. Název / Designation Vodící profil / Rail frame, steel lenght Přední profil se zajištěním L / Front rail extension left incl. locking pin Přední profil se zajištěním P / Front rail extension right incl. locking pin Střední profil se zajištěním a spojkou R / Middle left right incl. connecting pin and locking pin Střední profil se zajištěním a spojkou L / Middle rail right incl. connecting pin and locking pin Koncový profil se spojkou / End rail left and right incl. connecting pin Oko / Ringnut Řetízek / Safety chain Čep / Splint Rozpěra (dle objednávky) / Cross bar (customer specific) 3.8.P.

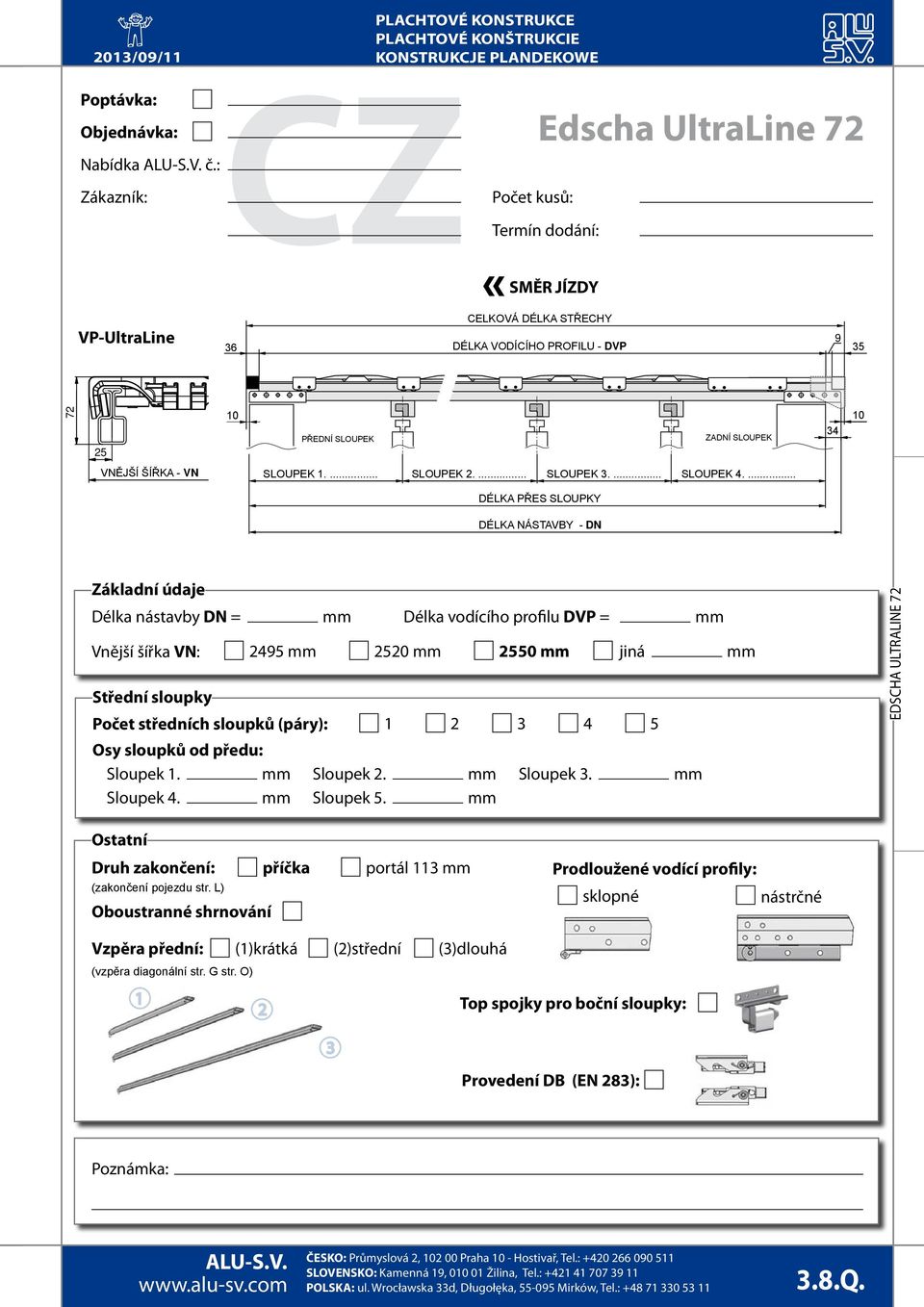

17 72 Poptávka: Objednávka: Nabídka č.: Zákazník: 25 VNĚJŠÍ ŠÍŘKA - VN VP-UltraLine CZ Edscha 36 PLACHTOVÉ KONSTRUKCE Počet kusů: UltraLine 72 Termín dodání: SMĚR JÍZDY CELKOVÁ DÉLKA STŘECHY DÉLKA VODÍCÍHO PROFILU - DVP PŘEDNÍ SLOUPEK ZADNÍ SLOUPEK VNĚJŠÍ ŠÍŘKA - VN SLOUPEK SLOUPEK SLOUPEK SLOUPEK DÉLKA PŘES SLOUPKY DÉLKA NÁSTAVBY - DN Základní údaje VNĚJŠÍ ŠÍŘKA - VN Délka nástavby DN = mm Délka vodícího profilu DVP = mm Vnější šířka VN: 2495 mm 2520 mm 2550 mm jiná mm Střední sloupky Počet středních sloupků (páry): CELKOVÁ DÉLKA STŘECHY Osy sloupků od předu: Sloupek 1. mm Sloupek 2. mm Sloupek 3. mm Sloupek 4. mm Sloupek 5. mm Alle Angaben Alle Angaben Alle Angaben pro Verdp Ostatní Druh zakončení: příčka (zakončení pojezdu str. L) Oboustranné shrnování portál 113 mm Prodloužené vodící profily: sklopné nástrčné Vzpěra přední: (vzpěra diagonální str. G str. O) (1)krátká (2)střední (3)dlouhá Top spojky pro boční sloupky: Provedení DB (EN 283): Poznámka: 3.8.Q.

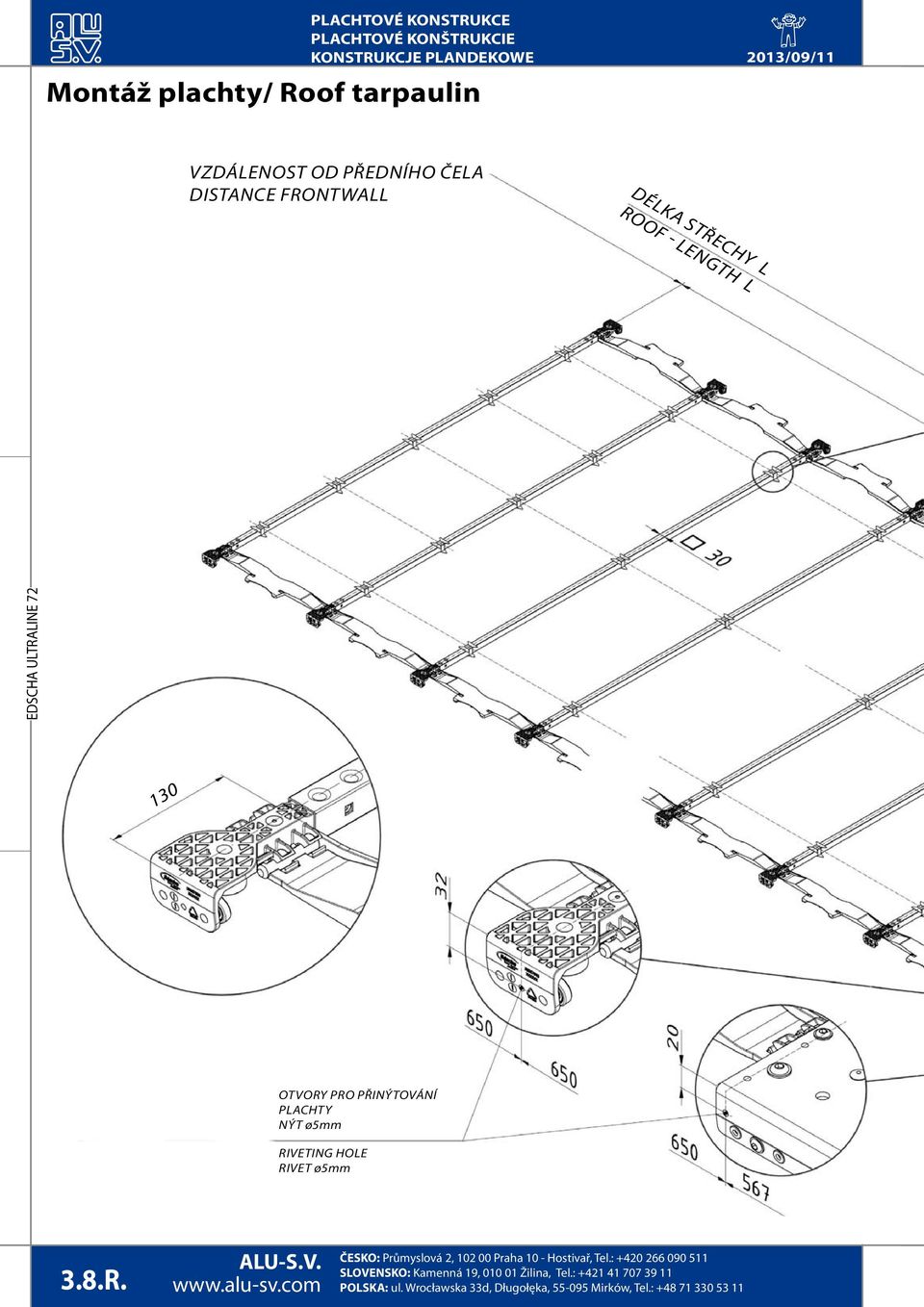

18 PLACHTOVÉ KONSTRUKCE Montáž plachty/ Roof tarpaulin vzdálenost od předního čela distance frontwall délka střechy l roof - length L 130 Otvory pro přinýtování plachty nýt ø5mm riveting hole rivet ø5mm 3.8.R.

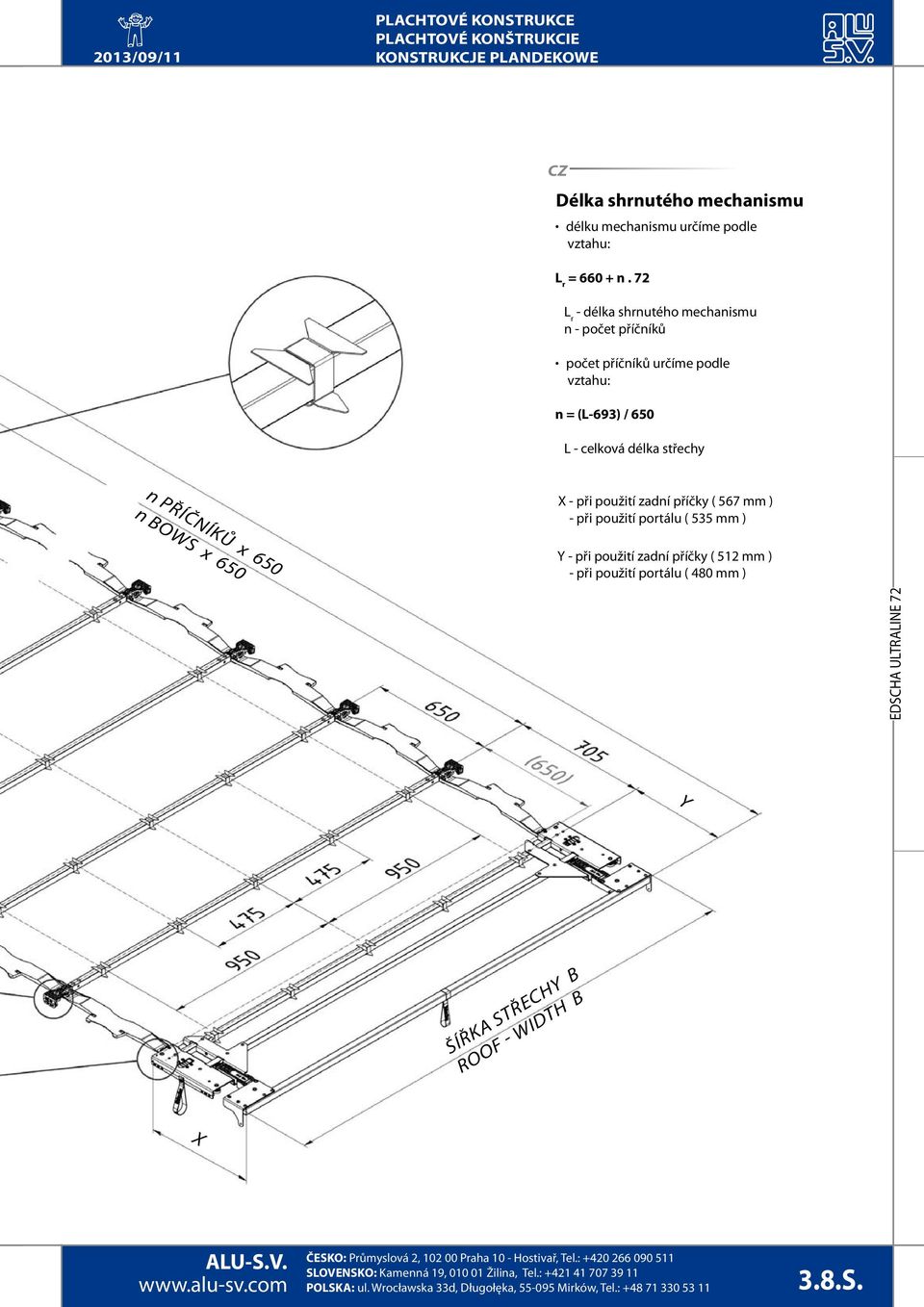

19 PLACHTOVÉ KONSTRUKCE CZ Délka shrnutého mechanismu délku mechanismu určíme podle vztahu: L r = n. 72 L r - délka shrnutého mechanismu n - počet příčníků počet příčníků určíme podle vztahu: n = (L-693) / 650 L - celková délka střechy n příčníků x 650 n bows x 650 X - při použití zadní příčky ( 567 mm ) - při použití portálu ( 535 mm ) Y - při použití zadní příčky ( 512 mm ) - při použití portálu ( 480 mm ) y šířka střechy B roof - width B X 3.8.S.
