1 Ing. Ivana Větrovcová zahradní architekt Pohraniční stráže 385/18, Dubí tel:0417/571327, IČO: Zakázka č. 2011/33 Datum: 08/2010 Název akce: Obnova veřejné zeleně Dušníky - p.p.č. 547/1 SADOVÉ ÚPRAVY Obsah: Technická zpráva Objednatel: Investor: Zpracovatel projektu: Obec Dušníky Obec Dušníky Ing. Ivana Větrovcová, autorizovaný krajinářský architekt Obnova veřejné zeleně Dušníky, zak. č. 2011/33 1

2 1. ZÁKLADNÍ ÚDAJE Investor: Obec Dušníky Název akce: Obnova veřejné zeleně Dušníky p.p.č. 547/1 Místo stavby: zastavitelné území ve středu obce Účel stavby: obnova veřejného prostoru Katastrální území: Dušníky Parcely: 547/1 Projektant: Ing. Ivana Větrovcová, autorizovaný krajinářský architekt Velikost území: 1705 m2 Obnova veřejné zeleně Dušníky, zak. č. 2011/33 2

3 2. NÁVRH SADOVÉ ÚPRAVY Základní koncepce řešení Záměrem návrhu je úprava části návesního prostoru v tradičním vesnickém stylu, odstranění nevhodně situovaných zpevněných ploch a zvýraznění sakrálního objektu. Podklady Zadání obce Katastrální mapa Geodetické zaměření Informace správců inženýrských sítí o rozložení jejich zařízení v lokalitě z 08/2011 (viz samostatná složka). V zájmovém území se nachází vodovod, kanalizace, telefon, plyn, elektrické vedení. Veřejné osvětlení je ve správě obce, v situaci není zakreslené, obec ho nechá vytyčit při realizaci. Projednání Projektová dokumentace byla projednána v rozpracovanosti dne za přítomnosti pana starosty. Přírodní podmínky: Nadmořská výška: 200 m n. m. Přírodní podmínky (Mikyška): acidofilní doubravy Klimatická oblast: teplá oblast Okrsek: suchý s mírnou zimou Popis a situace staveniště Zájmové území se nachází ve středu zástavby malého sídla vesnického charakteru, je částí návesní prostoru. Leží u průjezdové komunikace obcí, která je však klidná, protože slouží pouze místní dopravě. Vybudováním obchvatu se rušná doprava obci vyhýbá. Území je výrazně svažité se severní expozicí. Je trojúhelníkového tvaru ze dvou stran vymezené obytnými budovami tradičního vesnického charakteru z jedné strany se přimyká ke hlavní komunikaci procházející obcí. Ve středu plochy je křížek mezi dvěma zpevněnými plochami (panely, asfalt). Ty byly upraveny v době před 30-ti lety pro tehdejší provoz. Vlastní křížek zakrývá keř šeříku. Štěrkem je zpevněná plocha u domu č.p. 18 a pruh podél průjezdové komunikace je zhutněný parkujícími automobily. Dominantou prostoru je plakátovací tabule. V zájmovém uzemí rostou jednotlivě listnaté a keře, z jehličnanů se vyskytuje 1 tis. Kompaktní keřový porost pámelníku zpevňuje svah a také odděluje vstupní prostor k domu č.p. 16. Trávníky jsou lučního charakteru s pestrým zastoupením kvetoucích bylin. Stav stromů viz příloha a výkres č. 2: Stávající úprava je cca 30 let stará. Ze starých stromů zde roste jedna cca 80-ti letá lípa, nejmladší dřevinou je tis (10 let). Druhově jsou nejvíce zastoupeny bříza 33%, jabloně 25%, javory mléče 12%, jednotlivě se vyskytují lípa, ořešák, hrušeň a Obnova veřejné zeleně Dušníky, zak. č. 2011/33 3

4 třešeň. Nejkvalitnější jsou dva soliterní javory (č. 12 a 13) a dvě břízy. Ve špatném stavu je lípa, ořešák, některé břízy a některé jabloně. Kompaktní skupiny keřů A, B na svahu jsou v dobrém stavu, růže před č.p. 12 jsou přestárlé. Kompozice prostoru: Stávající kompozice nechává vyniknout modelaci terénu, skupiny keřů oddělují prostor před vstupem do budovy č.p. 16. Nevhodně umístěný šeřík č. K16 zakrývá pohled na sakrální objekt. Neúčelné zpevněné plochy prostor hyzdí svou kvalitou a zhoršují provozní podmínky prostoru. Návrh Podstatou návrhu je zachování kompozičního a provozního členění prostoru s vyloučením dopravy automobilů, optické zvýraznění sakrálního objektu a vybudování odpočinkového místa s výhledem na panorama obce přes návesní rybník. Trávníkové plochy budou sceleny zatravněním zrušených zpevněných ploch, odstraněním šeříku se odhalí pohled na sakrální objekt, nově navržený chodník zpevněný dlažbou zlepší pohyb chodců a estetický dojem. Poškozené stromy budou nahrazeny novými. Soliterně budou dosazeny volně rostlé kvetoucí keře. Čtyři stromy budou ošetřeny řezem. Řešený prostor zpestří tři záhony trvalek. V návrhu je vymezen prostor pro třídění odpadu (realizace mimo projekt), který opticky oddělí od stávající sakrální stavby navržené keře. Parkování automobilů podél průjezdové komunikace zamezí zabudované betonové patníky. Lavička na dlážděné ploše doplněná záhonem zpříjemní atmosféru středu obce. Bezpečnost chodce zajistí patníky podél hlavní silnice. 3. PROVEDENÍ SADOVÉ ÚPRAVY Podmínky pro provádění sadové úpravy a její dokončení Před započetím prací budou v terénu vytyčeny veškeré inženýrské sítě a ostatní podzemní vedení. Se správci zařízení budou vymezena ochranná pásma v terénu. Všechny typy řezů stromů bude provádět kvalifikovaná osoba. Skládku a zdroj ornice určí investor před výběrovým řízení. Veškeré stávající trávníky budou chráněny před devastací mechanismy. Organizace práce při odstraňování betonových a štěrkových ploch bude tomuto záměru podřízena. Projektant bude provádět autorský dozor. Jakékoli změny předem odsouhlasí. Navržený rostlinný materiál musí být dodržen přesně podle seznamu. Na realizaci bezprostředně naváže péče podle normy ČSN Rozvojová a udržovací péče o vegetační plochy. Obnova veřejné zeleně Dušníky, zak. č. 2011/33 4

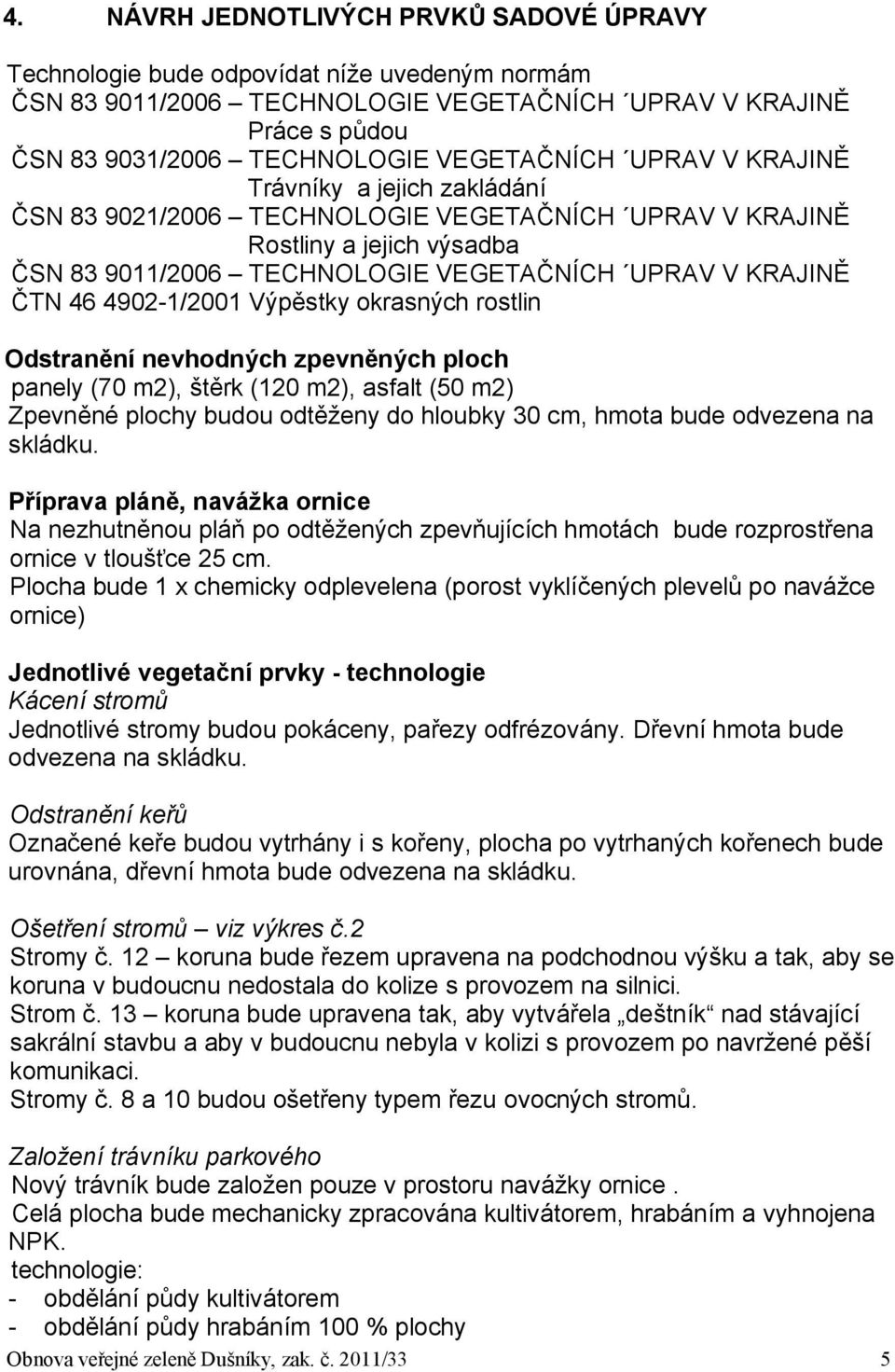

5 4. NÁVRH JEDNOTLIVÝCH PRVKŮ SADOVÉ ÚPRAVY Technologie bude odpovídat níže uvedeným normám ČSN /2006 TECHNOLOGIE VEGETAČNÍCH UPRAV V KRAJINĚ Práce s půdou ČSN /2006 TECHNOLOGIE VEGETAČNÍCH UPRAV V KRAJINĚ Trávníky a jejich zakládání ČSN /2006 TECHNOLOGIE VEGETAČNÍCH UPRAV V KRAJINĚ Rostliny a jejich výsadba ČSN /2006 TECHNOLOGIE VEGETAČNÍCH UPRAV V KRAJINĚ ČTN /2001 Výpěstky okrasných rostlin Odstranění nevhodných zpevněných ploch panely (70 m2), štěrk (120 m2), asfalt (50 m2) Zpevněné plochy budou odtěženy do hloubky 30 cm, hmota bude odvezena na skládku. Příprava pláně, navážka ornice Na nezhutněnou pláň po odtěžených zpevňujících hmotách bude rozprostřena ornice v tloušťce 25 cm. Plocha bude 1 x chemicky odplevelena (porost vyklíčených plevelů po navážce ornice) Jednotlivé vegetační prvky - technologie Kácení stromů Jednotlivé stromy budou pokáceny, pařezy odfrézovány. Dřevní hmota bude odvezena na skládku. Odstranění keřů Označené keře budou vytrhány i s kořeny, plocha po vytrhaných kořenech bude urovnána, dřevní hmota bude odvezena na skládku. Ošetření stromů viz výkres č.2 Stromy č. 12 koruna bude řezem upravena na podchodnou výšku a tak, aby se koruna v budoucnu nedostala do kolize s provozem na silnici. Strom č. 13 koruna bude upravena tak, aby vytvářela deštník nad stávající sakrální stavbu a aby v budoucnu nebyla v kolizi s provozem po navržené pěší komunikaci. Stromy č. 8 a 10 budou ošetřeny typem řezu ovocných stromů. Založení trávníku parkového Nový trávník bude založen pouze v prostoru navážky ornice. Celá plocha bude mechanicky zpracována kultivátorem, hrabáním a vyhnojena NPK. technologie: - obdělání půdy kultivátorem - obdělání půdy hrabáním 100 % plochy Obnova veřejné zeleně Dušníky, zak. č. 2011/33 5

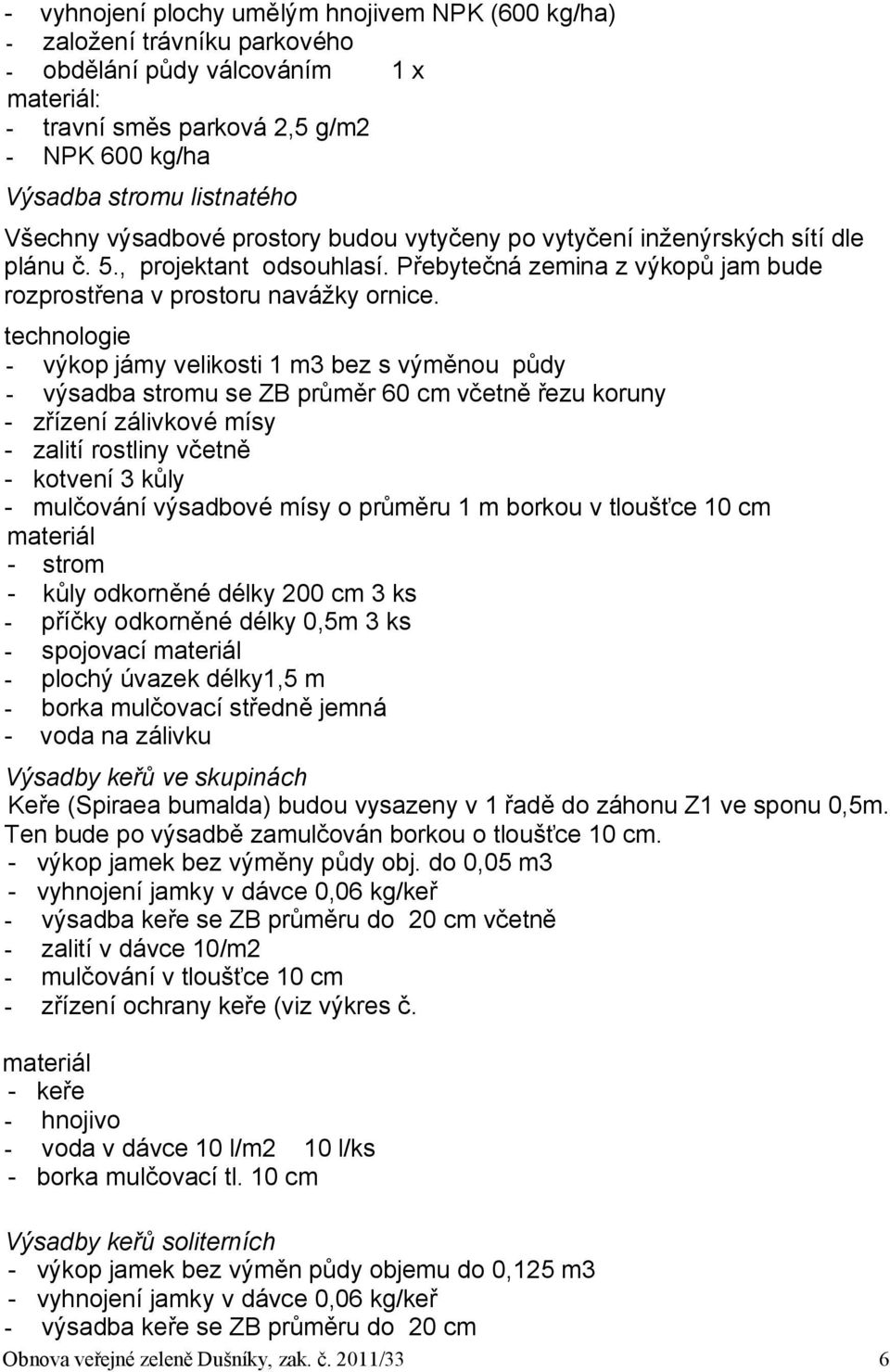

6 - vyhnojení plochy umělým hnojivem NPK (600 kg/ha) - založení trávníku parkového - obdělání půdy válcováním 1 x materiál: - travní směs parková 2,5 g/m2 - NPK 600 kg/ha Výsadba stromu listnatého Všechny výsadbové prostory budou vytyčeny po vytyčení inženýrských sítí dle plánu č. 5., projektant odsouhlasí. Přebytečná zemina z výkopů jam bude rozprostřena v prostoru navážky ornice. technologie - výkop jámy velikosti 1 m3 bez s výměnou půdy - výsadba stromu se ZB průměr 60 cm včetně řezu koruny - zřízení zálivkové mísy - zalití rostliny včetně - kotvení 3 kůly - mulčování výsadbové mísy o průměru 1 m borkou v tloušťce 10 cm materiál - strom - kůly odkorněné délky 200 cm 3 ks - příčky odkorněné délky 0,5m 3 ks - spojovací materiál - plochý úvazek délky1,5 m - borka mulčovací středně jemná - voda na zálivku Výsadby keřů ve skupinách Keře (Spiraea bumalda) budou vysazeny v 1 řadě do záhonu Z1 ve sponu 0,5m. Ten bude po výsadbě zamulčován borkou o tloušťce 10 cm. - výkop jamek bez výměny půdy obj. do 0,05 m3 - vyhnojení jamky v dávce 0,06 kg/keř - výsadba keře se ZB průměru do 20 cm včetně - zalití v dávce 10/m2 - mulčování v tloušťce 10 cm - zřízení ochrany keře (viz výkres č. materiál - keře - hnojivo - voda v dávce 10 l/m2 10 l/ks - borka mulčovací tl. 10 cm Výsadby keřů soliterních - výkop jamek bez výměn půdy objemu do 0,125 m3 - vyhnojení jamky v dávce 0,06 kg/keř - výsadba keře se ZB průměru do 20 cm Obnova veřejné zeleně Dušníky, zak. č. 2011/33 6

7 - zalití v dávce 10 l/ks - mulčování v tloušťce 10 cm materiál - rostlina - hnojivo - voda v dávce 10 l/m2 10 l/ks - borka mulčovací tl. 10 cm Trvalkové záhony před č.p.18, velikosti 3 x 0,5 m, bude osazen řadou trvalek u sakrální stavby, záhon o šířce 0,5 m po obvodu podstavce u podpočívadla, velikost 2 x 1,5 m, směs trvalek (rozmístí projektant při realizaci v rámci autorského dozoru) - založení záhonu - vyhnojení kompostem 5 kg/m2 - výsadba trvalek - zalití v dávce 10 l/m2 - mulčování v tloušťce 10 cm Kvalita rostlinného materiálu stromy listnaté (alejové) se zapěstovanými korunami, se zemním balem, s výškou kmene 220 cm a obvodem kmene ve výšce 1 m je12-14 cm, kmen bude chráněn rákosovým obalem (nikoli jutou), keře soliterní kontejnerované, se 5 výhonů, výška viz seznam keře kontejnerované, se 3 výhony, výška viz seznam trvalky kontejner travní směs parková Jednotlivé technické prvky Chodník výkres č. 6 a 7 Chodník o šířce 1,5 m bude podélně kopírovat terén. Povrch bude zřízen z dlažby GRASO tl. 60 mm, přírodní barvy, kladené do štěrkového lože. Mezery v dlažbě budou vyplněny prosetou zeminou s hnojivem a osety travní směsí. Po zasetí bude tato plocha kropena vodou. Okraje po celém obvodu chodníku budou zajištěny betonovými obrubníky osazenými 2 cm pod úrovní dlažby a zahrnuty zeminou, aby nebyly vidět. Obnova veřejné zeleně Dušníky, zak. č. 2011/33 7

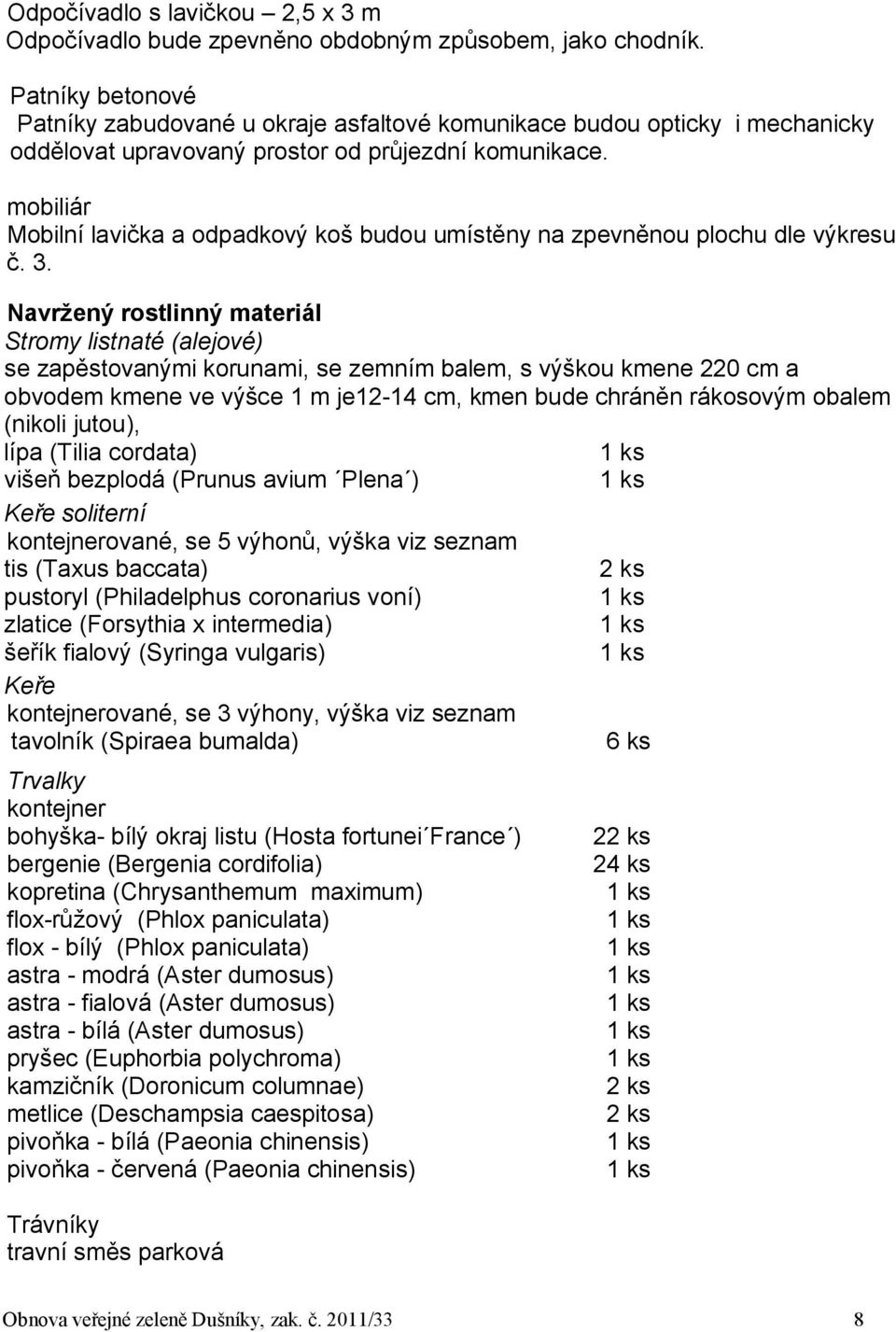

8 Odpočívadlo s lavičkou 2,5 x 3 m Odpočívadlo bude zpevněno obdobným způsobem, jako chodník. Patníky betonové Patníky zabudované u okraje asfaltové komunikace budou opticky i mechanicky oddělovat upravovaný prostor od průjezdní komunikace. mobiliár Mobilní lavička a odpadkový koš budou umístěny na zpevněnou plochu dle výkresu č. 3. Navržený rostlinný materiál Stromy listnaté (alejové) se zapěstovanými korunami, se zemním balem, s výškou kmene 220 cm a obvodem kmene ve výšce 1 m je12-14 cm, kmen bude chráněn rákosovým obalem (nikoli jutou), lípa (Tilia cordata) višeň bezplodá (Prunus avium Plena ) Keře soliterní kontejnerované, se 5 výhonů, výška viz seznam tis (Taxus baccata) 2 ks pustoryl (Philadelphus coronarius voní) zlatice (Forsythia x intermedia) šeřík fialový (Syringa vulgaris) Keře kontejnerované, se 3 výhony, výška viz seznam tavolník (Spiraea bumalda) 6 ks Trvalky kontejner bohyška- bílý okraj listu (Hosta fortunei France ) bergenie (Bergenia cordifolia) kopretina (Chrysanthemum maximum) flox-růžový (Phlox paniculata) flox - bílý (Phlox paniculata) astra - modrá (Aster dumosus) astra - fialová (Aster dumosus) astra - bílá (Aster dumosus) pryšec (Euphorbia polychroma) kamzičník (Doronicum columnae) metlice (Deschampsia caespitosa) pivoňka - bílá (Paeonia chinensis) pivoňka - červená (Paeonia chinensis) Trávníky travní směs parková 22 ks 24 ks 2 ks 2 ks Obnova veřejné zeleně Dušníky, zak. č. 2011/33 8

9 PŘÍLOHY Inventarizační tabulka Seznam dřevin k pokácení Fotodokumentace Obnova veřejné zeleně Dušníky, zak. č. 2011/33 9

10 POVÝSADBOVÁ PÉČE Povýsadbová péče bude 3letá. Trávník parkový sekání dle potřeby, minimálně 6 x/rok Strom listnatý oprava kotvení stromu zálivka dle potřeby v dávce 100 l/ks, 1. rok 8 x, 2. rok 6 x, 3. rok 2 x 3. rok výchovný řez korun Keře ve skupinách živé ploty zálivka dle potřeby v dávce 10 l/m, 1. rok 8 x, 2. rok 6 x, 3. rok 2 x Keře soliterní zálivka dle potřeby v dávce 10 l/m, 1. rok 8 x, 2. rok 6 x, 3. rok 2 x Trvalkové záhony zálivka dle potřeby v dávce 10 l/m2, 1. rok 8 x, 2. rok 6 x, 3. rok 2 x Po třech letech bude odborně posouzen stav rostlina a určena běžná péče. Obnova veřejné zeleně Dušníky, zak. č. 2011/33 10
