1 BIA VERDER divize kapaliny Dodavatelský program Peristaltická čerpadla Vzduchomembránová čerpadla Zubová čerpadla Vřetenová čerpadla Odstředivá čerpadla Sudová a kontejnerová čerpadla Statická a dynamická míchadla Průtokoměry Dávkovací čerpadla Vysokotlaká čerpadla Čerpadla s rotačními písty Plynové armatury Laboratorní přístroje

2

3 Vášeň pro čerpadla Doprava kapalin je původním zaměřením skupiny Verder Group. Naše společnost zabývající se přepravou kapalin nabízí širokou paletu prvotřídních čerpadel pro nejrůznější průmyslové účely. Profesionálové pracující ve skupině Verder Group nabízejí zákazníkům díky svým bohatým zkušenostem a technické kvalifikaci nejlepší produkty spolu s komplexní podporou nejen před a během nákupu zařízení, ale i po něm. Nové technologie s produkty nejvyšší kvality jsou typické pro všechny skupiny společnosti Verder. Společnost Verder pracuje převážně v odvětví chemického, potravinářského, farmaceutického průmyslu, úpravy vod a životního prostředí. Druhy čerpadel VERDERFLEX VF Průmyslová hadicová čerpadla Jsou ideální pro přepravu a dávkování viskózních, abrazivních a korozivních kapalin, suspenzí a maziv. průměr hadic hadic 10 l/h - 90 m³/h až 16 bar 5; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125 mm NR, EPDM, Buna, Hypalon, nitril potravinářské kvality Rozsah použití průmyslových čerpadel Verderflex nabízí nejvyšší možnou kvalitu z peristaltických čerpadel. Tato čerpadla snižují časové a cenové náklady provozu a údržby. Svou jednoduchostí a spolehlivostí nabízí optimální řešení všech aplikací. BIA Verder Dodavatelský program 3

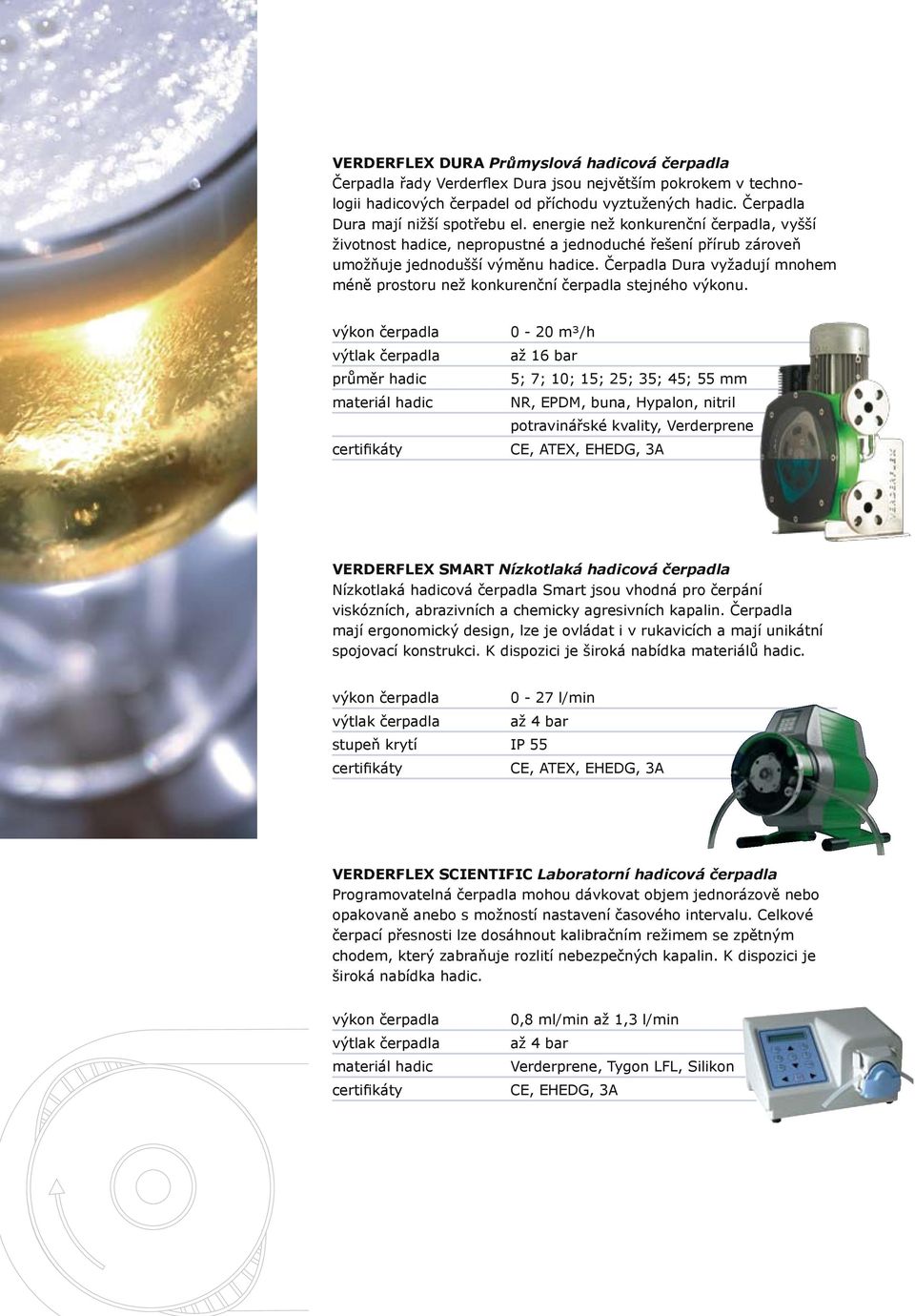

4 VERDERFLEX DURA Průmyslová hadicová čerpadla Čerpadla řady Verderflex Dura jsou největším pokrokem v technologii hadicových čerpadel od příchodu vyztužených hadic. Čerpadla Dura mají nižší spotřebu el. energie než konkurenční čerpadla, vyšší životnost hadice, nepropustné a jednoduché řešení přírub zároveň umožňuje jednodušší výměnu hadice. čerpadla Dura vyžadují mnohem méně prostoru než konkurenční čerpadla stejného výkonu. průměr hadic hadic 0-20 m³/h až 16 bar 5; 7; 10; 15; 25; 35; 45; 55 mm NR, EPDM, buna, Hypalon, nitril potravinářské kvality, Verderprene VERDERFLEX SMART Nízkotlaká hadicová čerpadla Nízkotlaká hadicová čerpadla Smart jsou vhodná pro čerpání viskózních, abrazivních a chemicky agresivních kapalin. Čerpadla mají ergonomický design, lze je ovládat i v rukavicích a mají unikátní spojovací konstrukci. K dispozici je široká nabídka ů hadic l/min až 4 bar stupeň krytí IP 55 VERDERFLEX SCIENTIFIC Laboratorní hadicová čerpadla Programovatelná čerpadla mohou dávkovat objem jednorázově nebo opakovaně anebo s možností nastavení časového intervalu. Celkové čerpací přesnosti lze dosáhnout kalibračním režimem se zpětným chodem, který zabraňuje rozlití nebezpečných kapalin. K dispozici je široká nabídka hadic. hadic 0,8 ml/min až 1,3 l/min až 4 bar Verderprene, Tygon LFL, Silikon CE, EHEDG, 3A

5 VERDERFLEX OEM Hadicová čerpadla určená pro subdodavatele a výrobce sériových zařízení (OEM). Sortiment OEM čerpadel pokrývá celou řadu aplikací, lze je využít k dávkování detergentů, chemikálií a léčiv, pro přesné plnění lahví nebo dávkování nápojů ve výdejních automatech. Sortiment čerpadel OEM umožňuje zvolit vhodný design, motor a hadice tak, aby byly splněny všechny požadavky dané aplikace. hadic motory 1,6 ml/min až 47,9 l/min až 4 bar Verderprene, Tygon LFL, silikon A.C. a D.C. CE, EHEDG, 3A VERDERAIR VA Vzduchomembránová čerpadla Jsou vhodná pro transport korozivních, abrazivních a dalších různých kapalin za použití stlačeného vzduchu m³/h až 16 bar velikost modelů ¼, ⅜, ½, ¾, 1, 1½, 2, 3 volba u PP, PVDF, acetal, hliník, litina, nerez ocel Čerpadla Verderair nabízí svým uživatelům vysoký komfort při instalaci i adaptaci, lze je snadno obsluhovat i udržovat, snižují riziko nebezpečí úniku látek, mohou být ponořená, mohou běžet nasucho, aniž by se zničily, není zapotřebí přimazávat vzduch. Pro různé kapaliny se dodávají v několika ových provedeních. Čerpadlo má také certifikát ATEX. BIA Verder Dodavatelský program 5

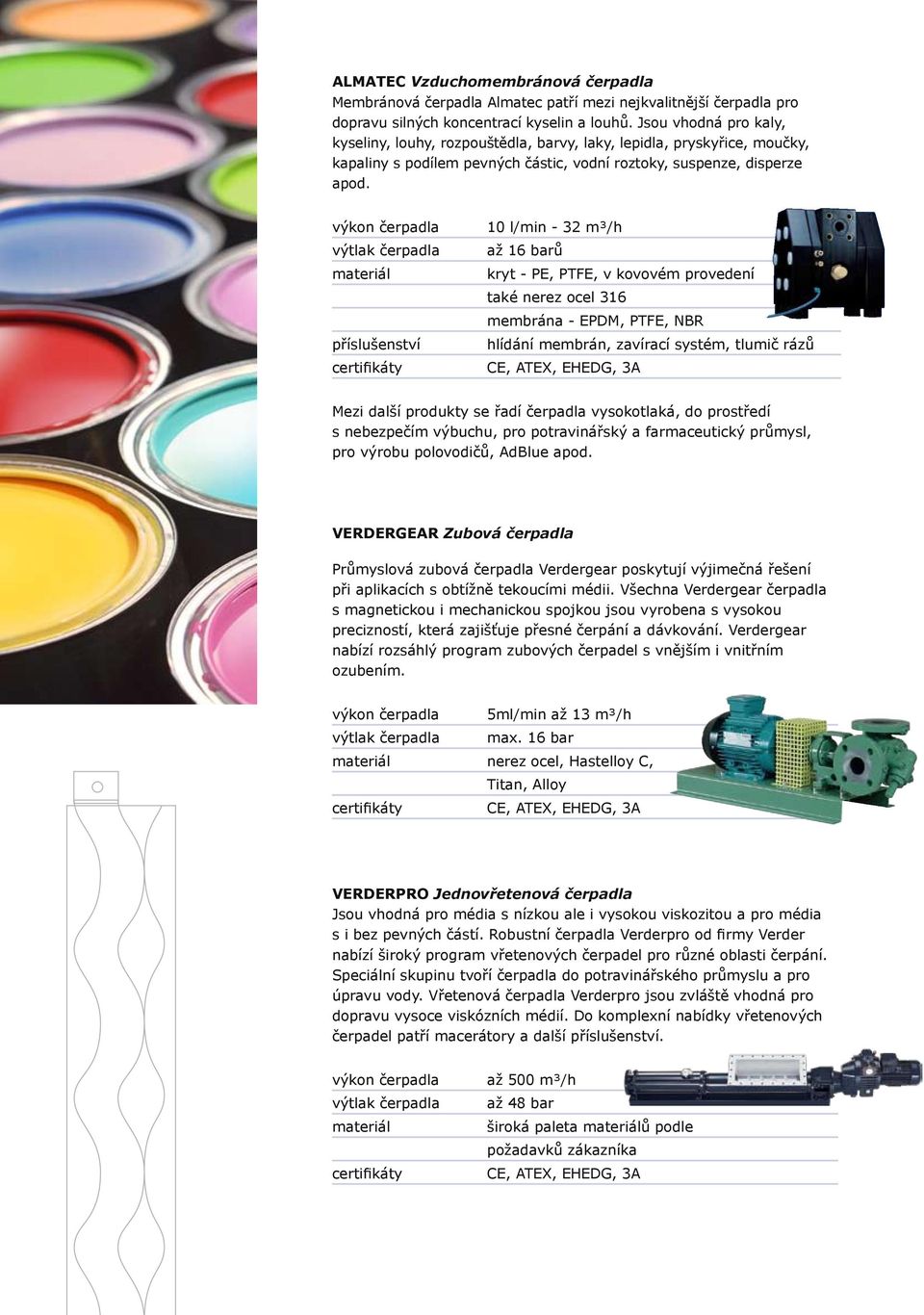

6 AlMATEC Vzduchomembránová čerpadla Membránová čerpadla Almatec patří mezi nejkvalitnější čerpadla pro dopravu silných koncentrací kyselin a louhů. Jsou vhodná pro kaly, kyseliny, louhy, rozpouštědla, barvy, laky, lepidla, pryskyřice, moučky, kapaliny s podílem pevných částic, vodní roztoky, suspenze, disperze apod. příslušenství 10 l/min - 32 m³/h až 16 barů kryt - PE, PTFE, v kovovém provedení také nerez ocel 316 membrána - EPDM, PTFE, NBR hlídání membrán, zavírací systém, tlumič rázů Mezi další produkty se řadí čerpadla vysokotlaká, do prostředí s nebezpečím výbuchu, pro potravinářský a farmaceutický průmysl, pro výrobu polovodičů, AdBlue apod. VERDERGEAR Zubová čerpadla Průmyslová zubová čerpadla Verdergear poskytují výjimečná řešení při aplikacích s obtížně tekoucími médii. Všechna Verdergear čerpadla s magnetickou i mechanickou spojkou jsou vyrobena s vysokou precizností, která zajišťuje přesné čerpání a dávkování. Verdergear nabízí rozsáhlý program zubových čerpadel s vnějším i vnitřním ozubením. 5ml/min až 13 m³/h max. 16 bar nerez ocel, Hastelloy C, Titan, Alloy VERDERPRO Jednovřetenová čerpadla Jsou vhodná pro média s nízkou ale i vysokou viskozitou a pro média s i bez pevných částí. Robustní čerpadla Verderpro od firmy Verder nabízí široký program vřetenových čerpadel pro různé oblasti čerpání. Speciální skupinu tvoří čerpadla do potravinářského průmyslu a pro úpravu vody. Vřetenová čerpadla Verderpro jsou zvláště vhodná pro dopravu vysoce viskózních médií. Do komplexní nabídky vřetenových čerpadel patří macerátory a další příslušenství. až 500 m³/h až 48 bar široká paleta ů podle požadavků zákazníka

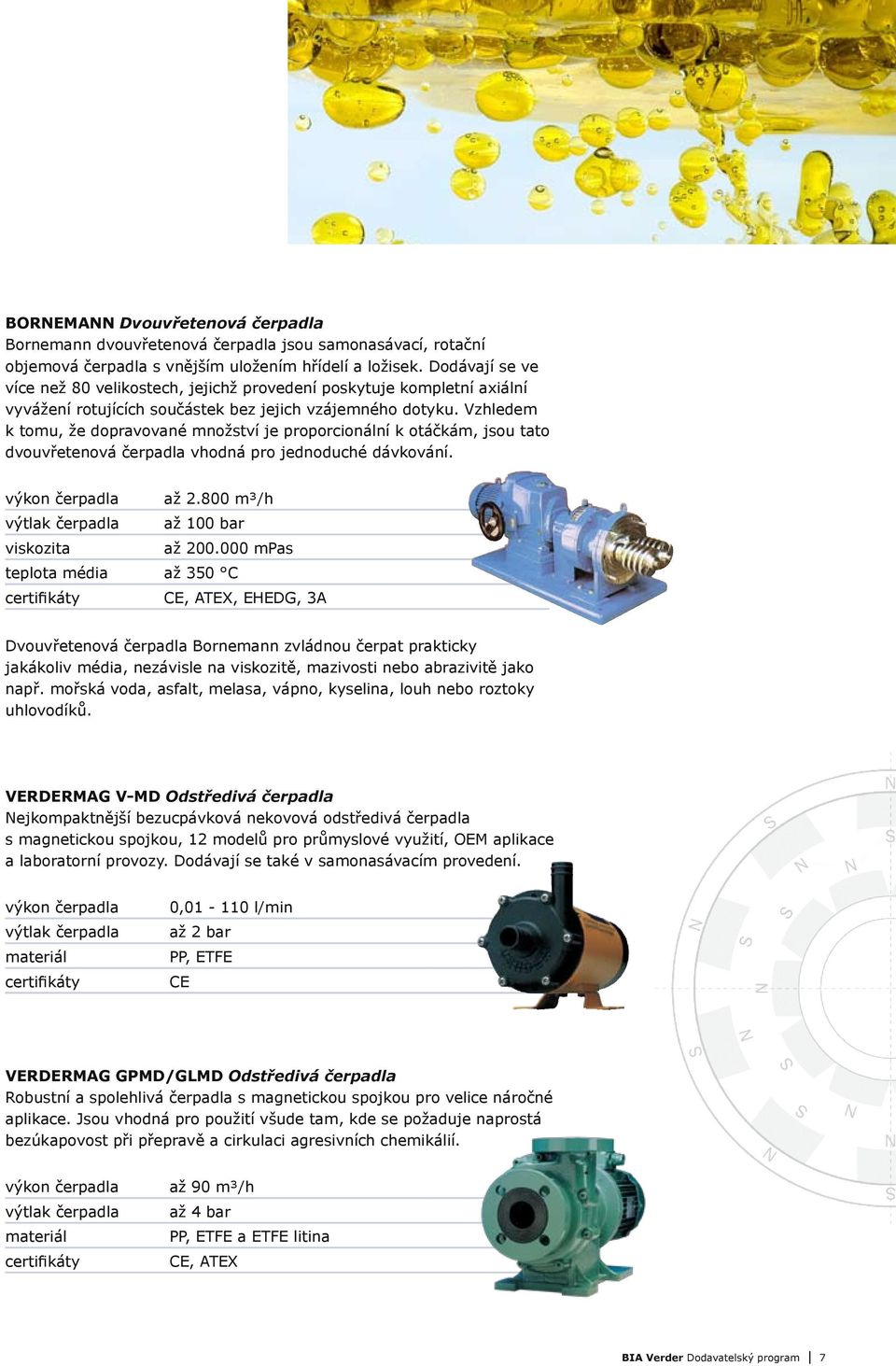

7 BORNEMANN Dvouvřetenová čerpadla Bornemann dvouvřetenová čerpadla jsou samonasávací, rotační objemová čerpadla s vnějším uložením hřídelí a ložisek. Dodávají se ve více než 80 velikostech, jejichž provedení poskytuje kompletní axiální vyvážení rotujících součástek bez jejich vzájemného dotyku. Vzhledem k tomu, že dopravované množství je proporcionální k otáčkám, jsou tato dvouvřetenová čerpadla vhodná pro jednoduché dávkování. až m³/h až 100 bar viskozita až mpas teplota média až 350 C Dvouvřetenová čerpadla Bornemann zvládnou čerpat prakticky jakákoliv média, nezávisle na viskozitě, mazivosti nebo abrazivitě jako např. mořská voda, asfalt, melasa, vápno, kyselina, louh nebo roztoky uhlovodíků. VERDERMAG V-MD Odstředivá čerpadla Nejkompaktnější bezucpávková nekovová odstředivá čerpadla s magnetickou spojkou, 12 modelů pro průmyslové využití, OEM aplikace a laboratorní provozy. Dodávají se také v samonasávacím provedení. 0, l/min až 2 bar PP, ETFE CE VERDERMAG GPMD/GLMD Odstředivá čerpadla Robustní a spolehlivá čerpadla s magnetickou spojkou pro velice náročné aplikace. Jsou vhodná pro použití všude tam, kde se požaduje naprostá bezúkapovost při přepravě a cirkulaci agresivních chemikálií. až 90 m³/h až 4 bar PP, ETFE a ETFE litina CE, ATEX BIA Verder Dodavatelský program 7

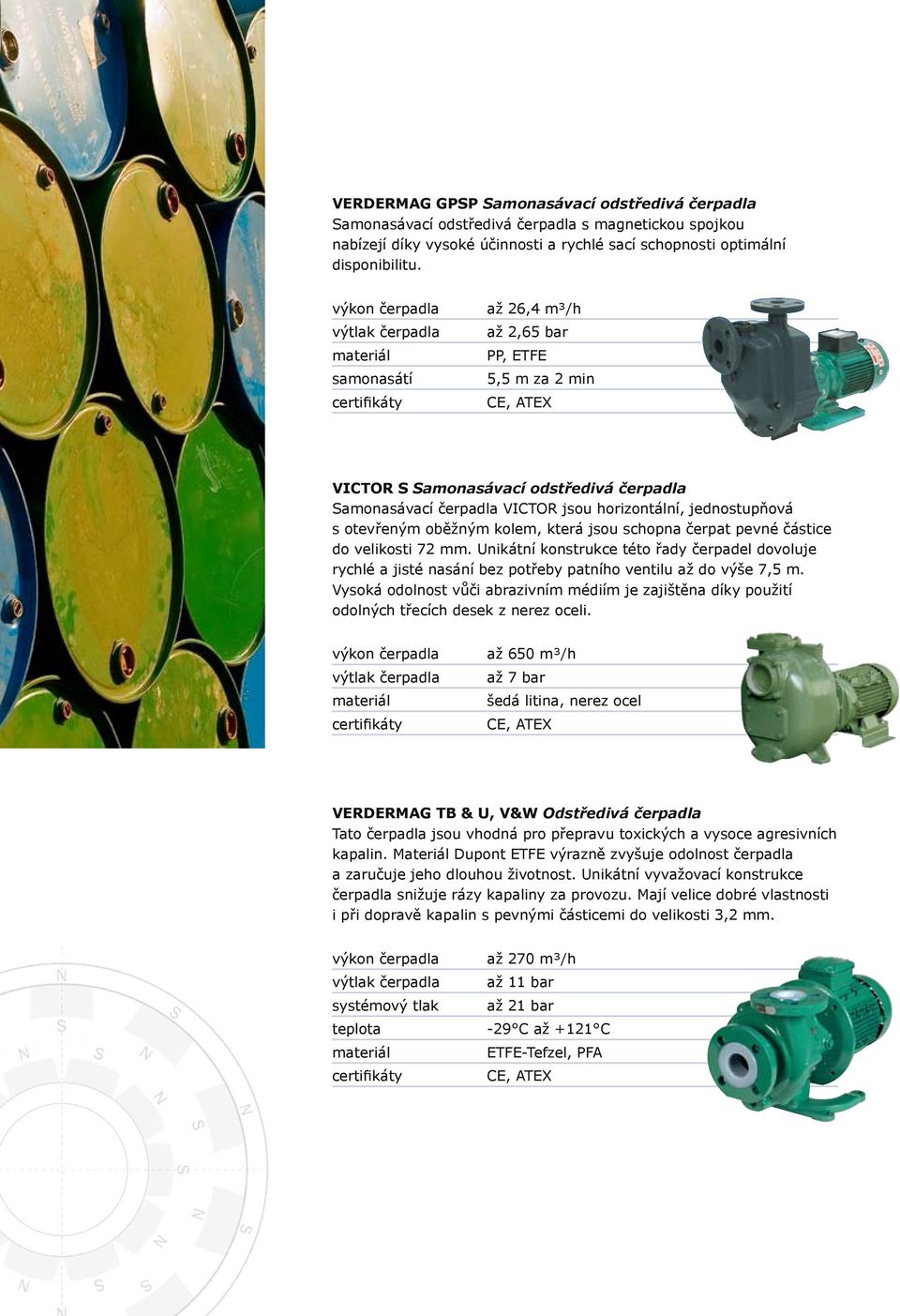

8 VERDERMAG GPSP Samonasávací odstředivá čerpadla Samonasávací odstředivá čerpadla s magnetickou spojkou nabízejí díky vysoké účinnosti a rychlé sací schopnosti optimální disponibilitu. samonasátí až 26,4 m³/h až 2,65 bar PP, ETFE 5,5 m za 2 min CE, ATEX VICTOR S Samonasávací odstředivá čerpadla Samonasávací čerpadla VICTOR jsou horizontální, jednostupňová s otevřeným oběžným kolem, která jsou schopna čerpat pevné částice do velikosti 72 mm. Unikátní konstrukce této řady čerpadel dovoluje rychlé a jisté nasání bez potřeby patního ventilu až do výše 7,5 m. Vysoká odolnost vůči abrazivním médiím je zajištěna díky použití odolných třecích desek z nerez oceli. až 650 m³/h až 7 bar šedá litina, nerez ocel CE, ATEX VERDERMAG TB & U, V&W Odstředivá čerpadla Tato čerpadla jsou vhodná pro přepravu toxických a vysoce agresivních kapalin. Materiál Dupont ETFE výrazně zvyšuje odolnost čerpadla a zaručuje jeho dlouhou životnost. Unikátní vyvažovací konstrukce čerpadla snižuje rázy kapaliny za provozu. Mají velice dobré vlastnosti i při dopravě kapalin s pevnými částicemi do velikosti 3,2 mm. systémový tlak teplota až 270 m³/h až 11 bar až 21 bar -29 C až +121 C ETFE-Tefzel, PFA CE, ATEX

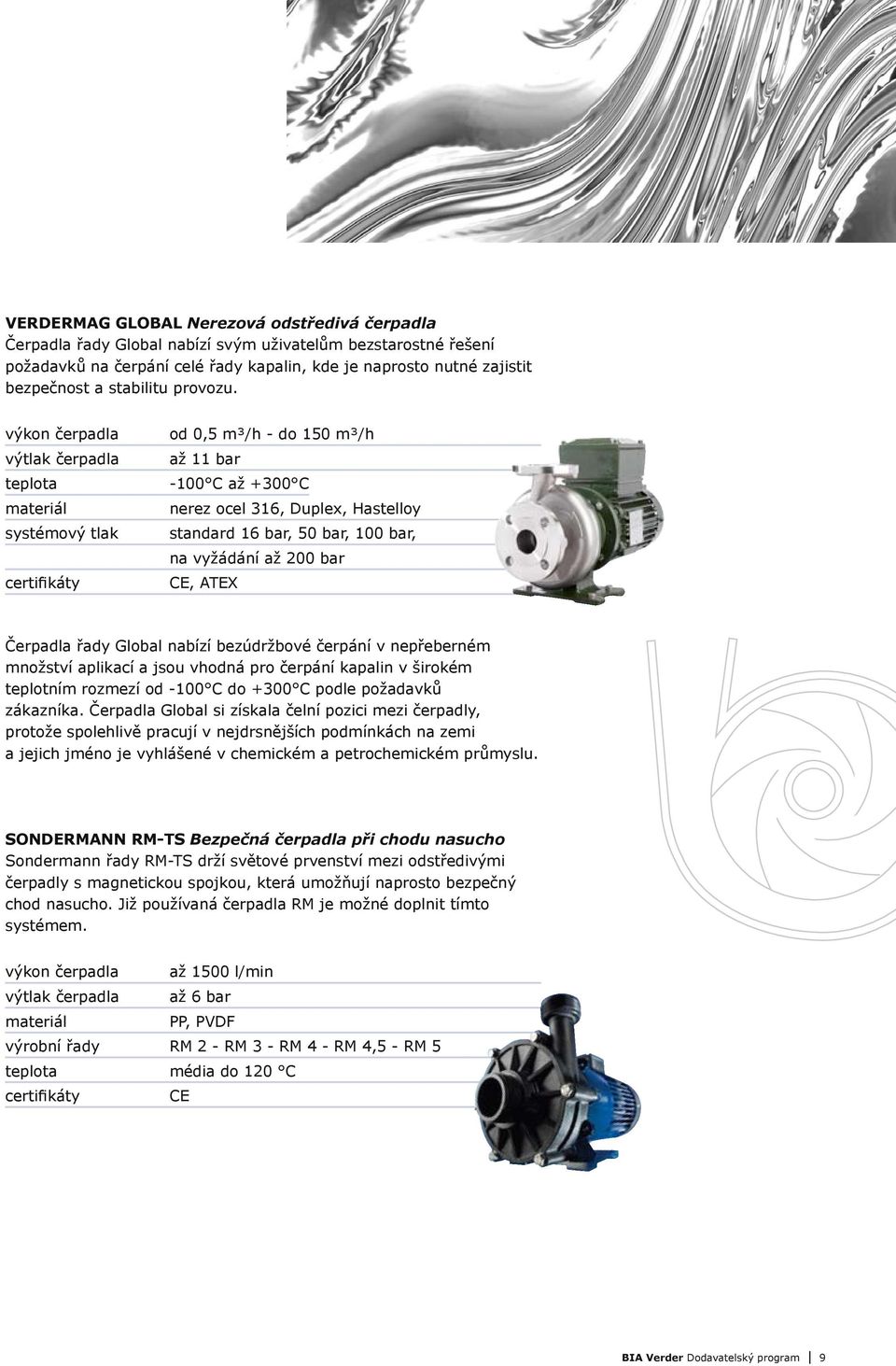

9 VERDERMAG GLOBAL Nerezová odstředivá čerpadla Čerpadla řady Global nabízí svým uživatelům bezstarostné řešení požadavků na čerpání celé řady kapalin, kde je naprosto nutné zajistit bezpečnost a stabilitu provozu. teplota systémový tlak od 0,5 m³/h - do 150 m³/h až 11 bar -100 C až +300 C nerez ocel 316, Duplex, Hastelloy standard 16 bar, 50 bar, 100 bar, na vyžádání až 200 bar CE, ATEX Čerpadla řady Global nabízí bezúdržbové čerpání v nepřeberném množství aplikací a jsou vhodná pro čerpání kapalin v širokém teplotním rozmezí od -100 C do +300 C podle požadavků zákazníka. Čerpadla Global si získala čelní pozici mezi čerpadly, protože spolehlivě pracují v nejdrsnějších podmínkách na zemi a jejich jméno je vyhlášené v chemickém a petrochemickém průmyslu. SONDERMANN RM-TS Bezpečná čerpadla při chodu nasucho Sondermann řady RM-TS drží světové prvenství mezi odstředivými čerpadly s magnetickou spojkou, která umožňují naprosto bezpečný chod nasucho. Již používaná čerpadla RM je možné doplnit tímto systémem. až 1500 l/min až 6 bar PP, PVDF výrobní řady RM 2 - RM 3 - RM 4 - RM 4,5 - RM 5 teplota média do 120 C CE BIA Verder Dodavatelský program 9

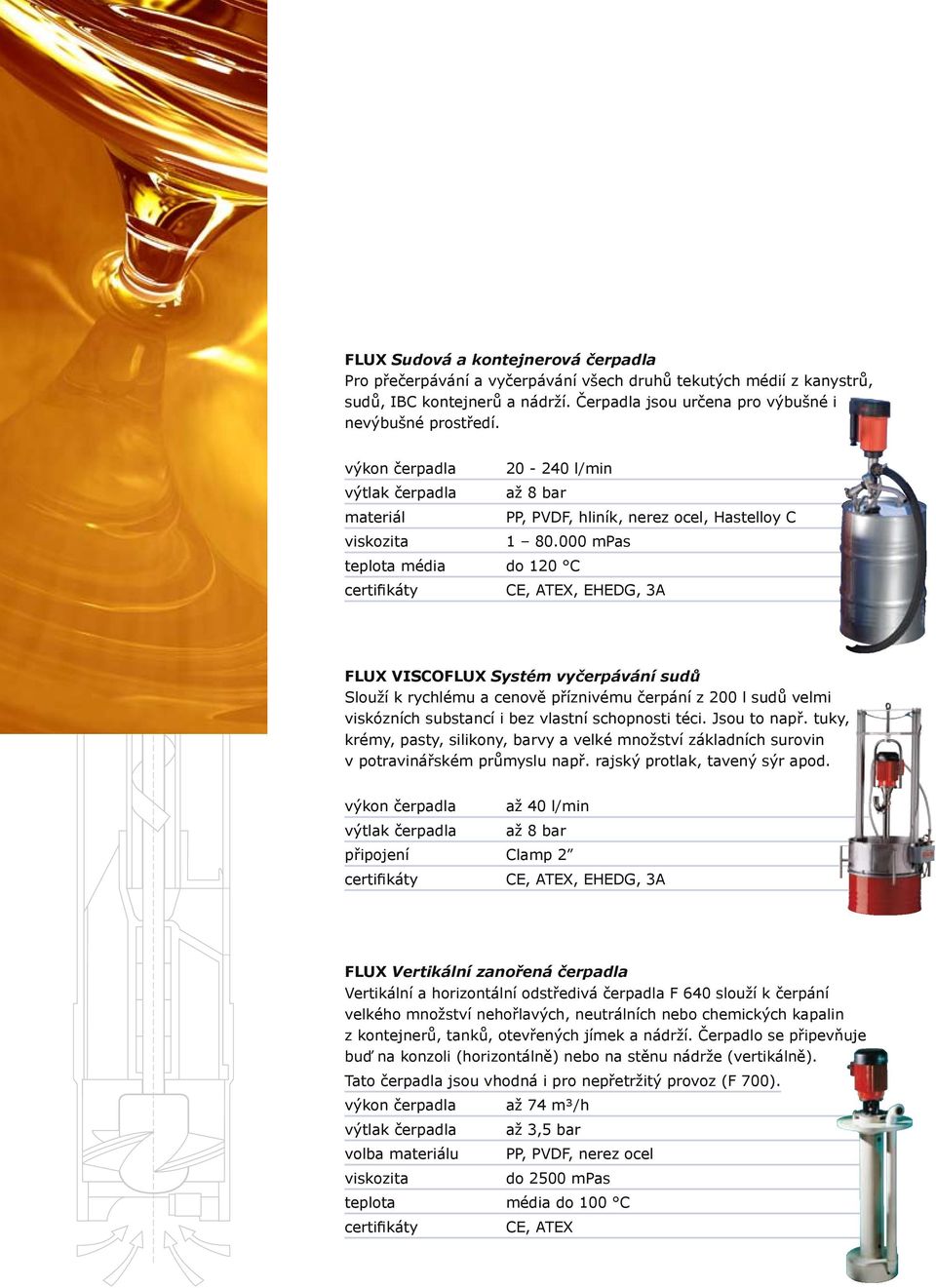

10 FLUX Sudová a kontejnerová čerpadla Pro přečerpávání a vyčerpávání všech druhů tekutých médií z kanystrů, sudů, IBC kontejnerů a nádrží. Čerpadla jsou určena pro výbušné i nevýbušné prostředí l/min až 8 bar PP, PVDF, hliník, nerez ocel, Hastelloy C viskozita mpas teplota média do 120 C FLUX VISCOFLUX Systém vyčerpávání sudů Slouží k rychlému a cenově příznivému čerpání z 200 l sudů velmi viskózních substancí i bez vlastní schopnosti téci. Jsou to např. tuky, krémy, pasty, silikony, barvy a velké množství základních surovin v potravinářském průmyslu např. rajský protlak, tavený sýr apod. až 40 l/min až 8 bar připojení Clamp 2 FLUX Vertikální zanořená čerpadla Vertikální a horizontální odstředivá čerpadla F 640 slouží k čerpání velkého množství nehořlavých, neutrálních nebo chemických kapalin z kontejnerů, tanků, otevřených jímek a nádrží. Čerpadlo se připevňuje buď na konzoli (horizontálně) nebo na stěnu nádrže (vertikálně). Tato čerpadla jsou vhodná i pro nepřetržitý provoz (F 700). až 74 m³/h až 3,5 bar volba u PP, PVDF, nerez ocel viskozita do 2500 mpas teplota média do 100 C CE, ATEX

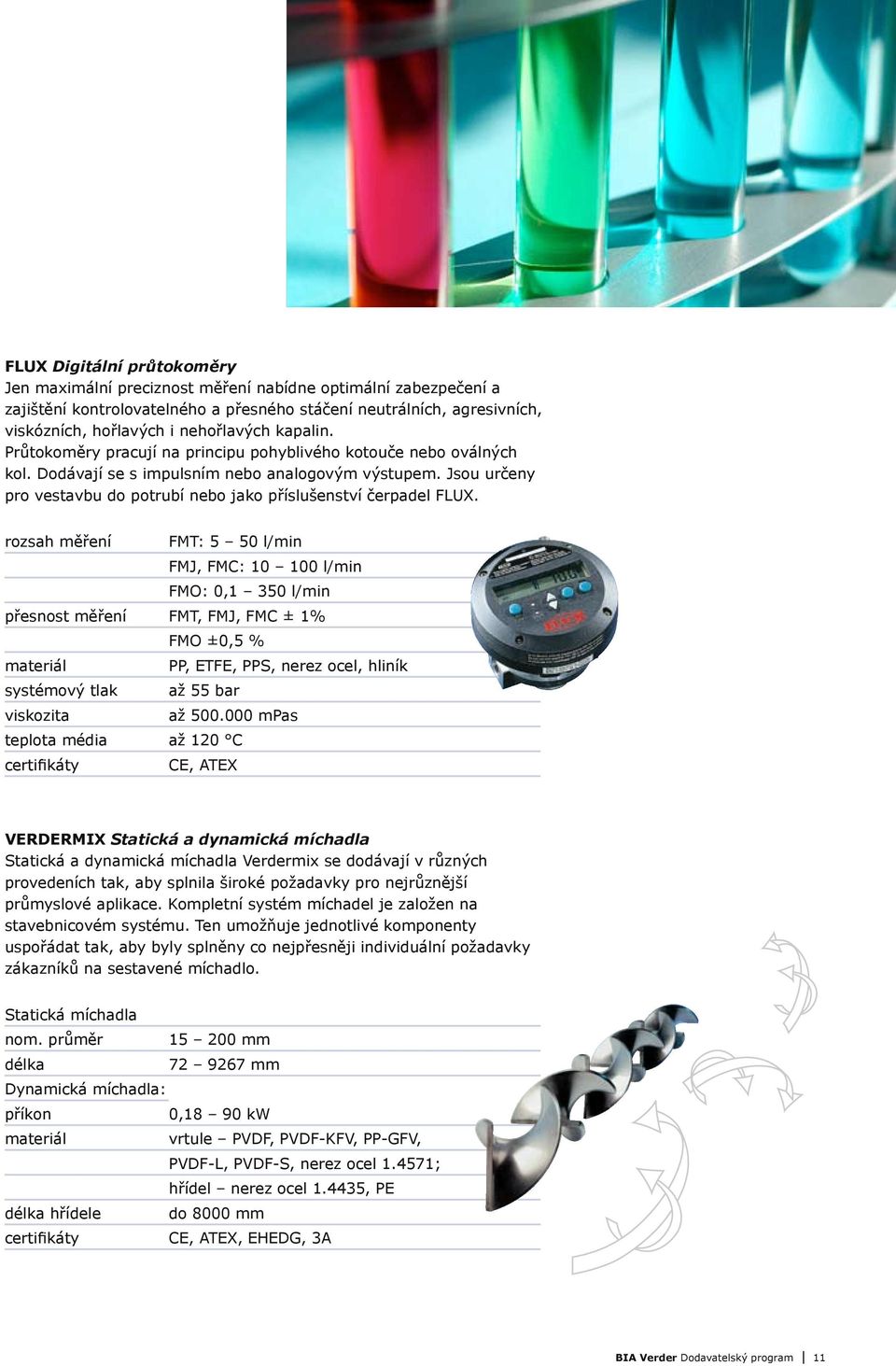

11 FLUX Digitální průtokoměry Jen maximální preciznost měření nabídne optimální zabezpečení a zajištění kontrolovatelného a přesného stáčení neutrálních, agresivních, viskózních, hořlavých i nehořlavých kapalin. Průtokoměry pracují na principu pohyblivého kotouče nebo oválných kol. Dodávají se s impulsním nebo analogovým výstupem. Jsou určeny pro vestavbu do potrubí nebo jako příslušenství čerpadel FLUX. rozsah měření FMT: 5 50 l/min FMJ, FMC: l/min FMO: 0,1 350 l/min přesnost měření FMT, FMJ, FMC ± 1% FMO ±0,5 % PP, ETFE, PPS, nerez ocel, hliník systémový tlak až 55 bar viskozita až mpas teplota média až 120 C CE, ATEX VERDERMIX Statická a dynamická míchadla Statická a dynamická míchadla Verdermix se dodávají v různých provedeních tak, aby splnila široké požadavky pro nejrůznější průmyslové aplikace. Kompletní systém míchadel je založen na stavebnicovém systému. Ten umožňuje jednotlivé komponenty uspořádat tak, aby byly splněny co nejpřesněji individuální požadavky zákazníků na sestavené míchadlo. Statická míchadla nom. průměr mm délka mm Dynamická míchadla: příkon 0,18 90 kw vrtule PVDF, PVDF-KFV, PP-GFV, PVDF-L, PVDF-S, nerez ocel ; hřídel nerez ocel , PE délka hřídele do 8000 mm BIA Verder Dodavatelský program 11

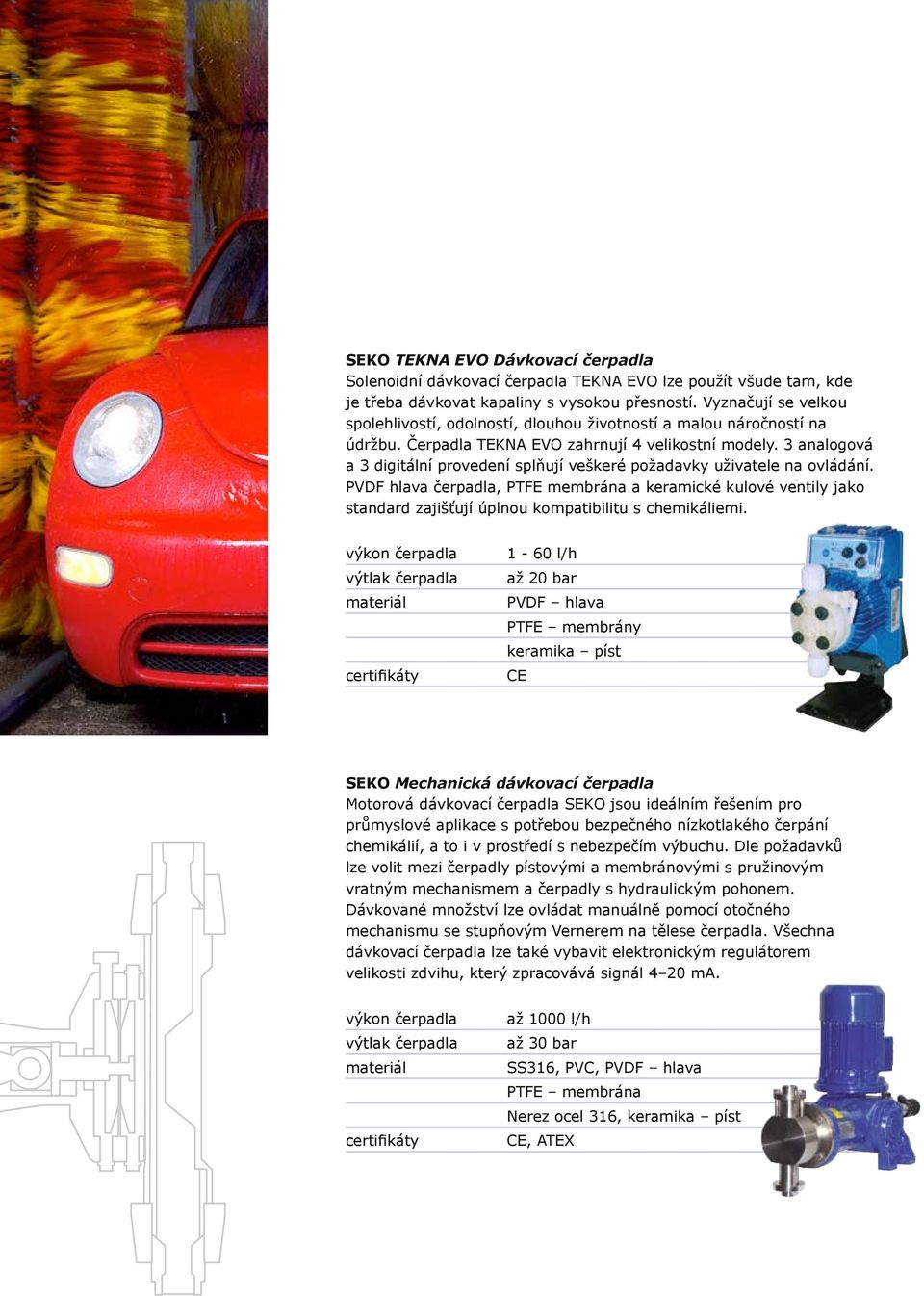

12 SEKO TEKNA EVO Dávkovací čerpadla Solenoidní dávkovací čerpadla TEKNA EVO lze použít všude tam, kde je třeba dávkovat kapaliny s vysokou přesností. Vyznačují se velkou spolehlivostí, odolností, dlouhou životností a malou náročností na údržbu. Čerpadla TEKNA EVO zahrnují 4 velikostní modely. 3 analogová a 3 digitální provedení splňují veškeré požadavky uživatele na ovládání. PVDF hlava čerpadla, PTFE membrána a keramické kulové ventily jako standard zajišťují úplnou kompatibilitu s chemikáliemi l/h až 20 bar PVDF hlava PTFE membrány keramika píst CE SEKO Mechanická dávkovací čerpadla Motorová dávkovací čerpadla SEKO jsou ideálním řešením pro průmyslové aplikace s potřebou bezpečného nízkotlakého čerpání chemikálií, a to i v prostředí s nebezpečím výbuchu. Dle požadavků lze volit mezi čerpadly pístovými a membránovými s pružinovým vratným mechanismem a čerpadly s hydraulickým pohonem. Dávkované množství lze ovládat manuálně pomocí otočného mechanismu se stupňovým Vernerem na tělese čerpadla. Všechna dávkovací čerpadla lze také vybavit elektronickým regulátorem velikosti zdvihu, který zpracovává signál 4 20 ma. až 1000 l/h až 30 bar SS316, PVC, PVDF hlava PTFE membrána Nerez ocel 316, keramika píst CE, ATEX

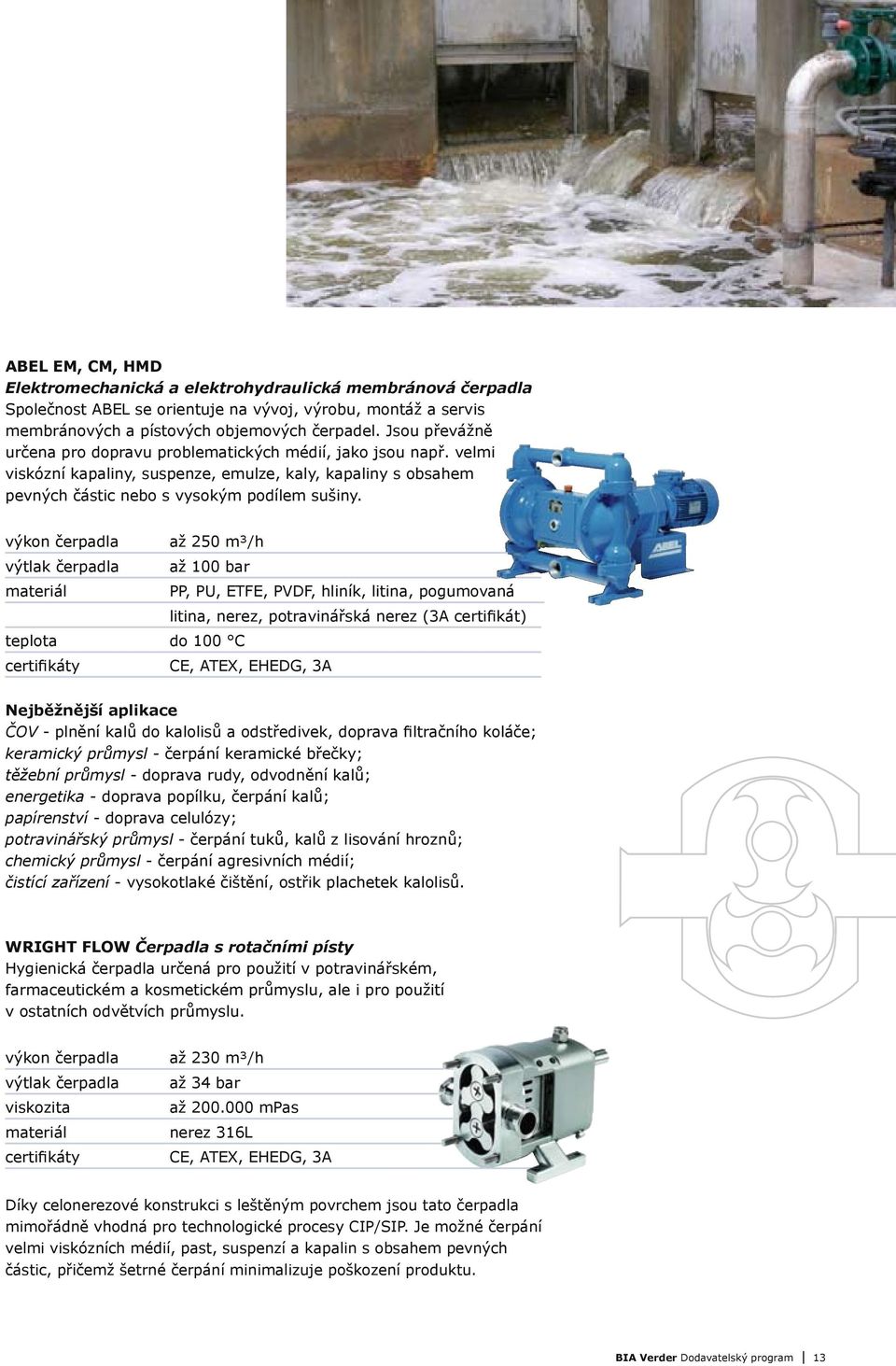

13 ABEL EM, CM, HMD Elektromechanická a elektrohydraulická membránová čerpadla Společnost ABEL se orientuje na vývoj, výrobu, montáž a servis membránových a pístových objemových čerpadel. Jsou převážně určena pro dopravu problematických médií, jako jsou např. velmi viskózní kapaliny, suspenze, emulze, kaly, kapaliny s obsahem pevných částic nebo s vysokým podílem sušiny. až 250 m³/h až 100 bar PP, PU, ETFE, PVDF, hliník, litina, pogumovaná litina, nerez, potravinářská nerez (3A certifikát) teplota do 100 C Nejběžnější aplikace ČOV - plnění kalů do kalolisů a odstředivek, doprava filtračního koláče; keramický průmysl - čerpání keramické břečky; těžební průmysl - doprava rudy, odvodnění kalů; energetika - doprava popílku, čerpání kalů; papírenství - doprava celulózy; potravinářský průmysl - čerpání tuků, kalů z lisování hroznů; chemický průmysl - čerpání agresivních médií; čistící zařízení - vysokotlaké čištění, ostřik plachetek kalolisů. WRIGHT FLOW Čerpadla s rotačními písty Hygienická čerpadla určená pro použití v potravinářském, farmaceutickém a kosmetickém průmyslu, ale i pro použití v ostatních odvětvích průmyslu. viskozita až 230 m³/h až 34 bar až mpas nerez 316L Díky celonerezové konstrukci s leštěným povrchem jsou tato čerpadla mimořádně vhodná pro technologické procesy CIP/SIP. Je možné čerpání velmi viskózních médií, past, suspenzí a kapalin s obsahem pevných částic, přičemž šetrné čerpání minimalizuje poškození produktu. BIA Verder Dodavatelský program 13

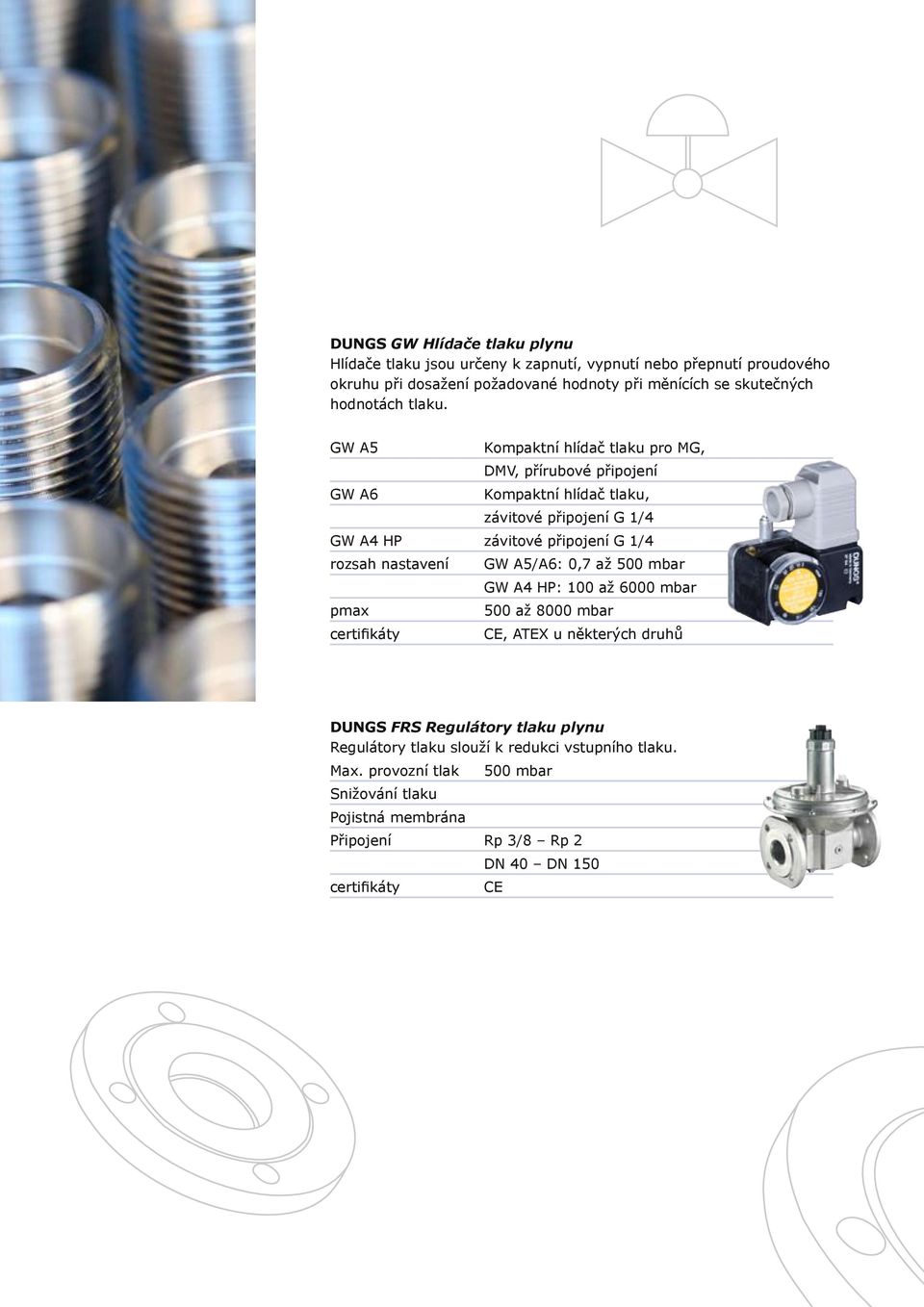

14 DUNGS GW Hlídače tlaku plynu Hlídače tlaku jsou určeny k zapnutí, vypnutí nebo přepnutí proudového okruhu při dosažení požadované hodnoty při měnících se skutečných hodnotách tlaku. GW A5 Kompaktní hlídač tlaku pro MG, DMV, přírubové připojení GW A6 Kompaktní hlídač tlaku, závitové připojení G 1/4 GW A4 HP závitové připojení G 1/4 rozsah nastavení GW A5/A6: 0,7 až 500 mbar GW A4 HP: 100 až 6000 mbar pmax 500 až 8000 mbar CE, ATEX u některých druhů DUNGS FRS Regulátory tlaku plynu Regulátory tlaku slouží k redukci vstupního tlaku. Max. provozní tlak 500 mbar Snižování tlaku Pojistná membrána Připojení Rp 3/8 Rp 2 DN 40 DN 150 CE

15 DUNGS MV Jednostupňové magnetické ventily Magnetické ventily zabezpečují uzavření průtoku plynu. Max. provozní tlak 200 mbar nebo 500 mbar...d rychle otevírá, škrtící klapka...dle pomalu otevírá, nastavitelný, škrtící klapka.../5 možno připojit koncový kontakt K01/1 Připojení Rp ¼ - Rp 2 ½ DN 40 DN 200 CE, ATEX u některých druhů DUNGS DMV-D Jednostupňový dvojitý magnetický ventil Dvojité magnetické ventily zabezpečují uzavření průtoku plynu. DMV je integrací 2 bezpečnostních uzavíracích ventilů v jedné armatuře. Max. provozní tlak DMV... DMV...D DMV...DLE Připojení 500 mbar rychle otevírá rychle otevírá, škrtící klapka pomalu otevírá, nastavitelný, škrtící klapka Rp 3/8 Rp 2 ½ DN 40 DN 125 CE BIA Verder Dodavatelský program 15

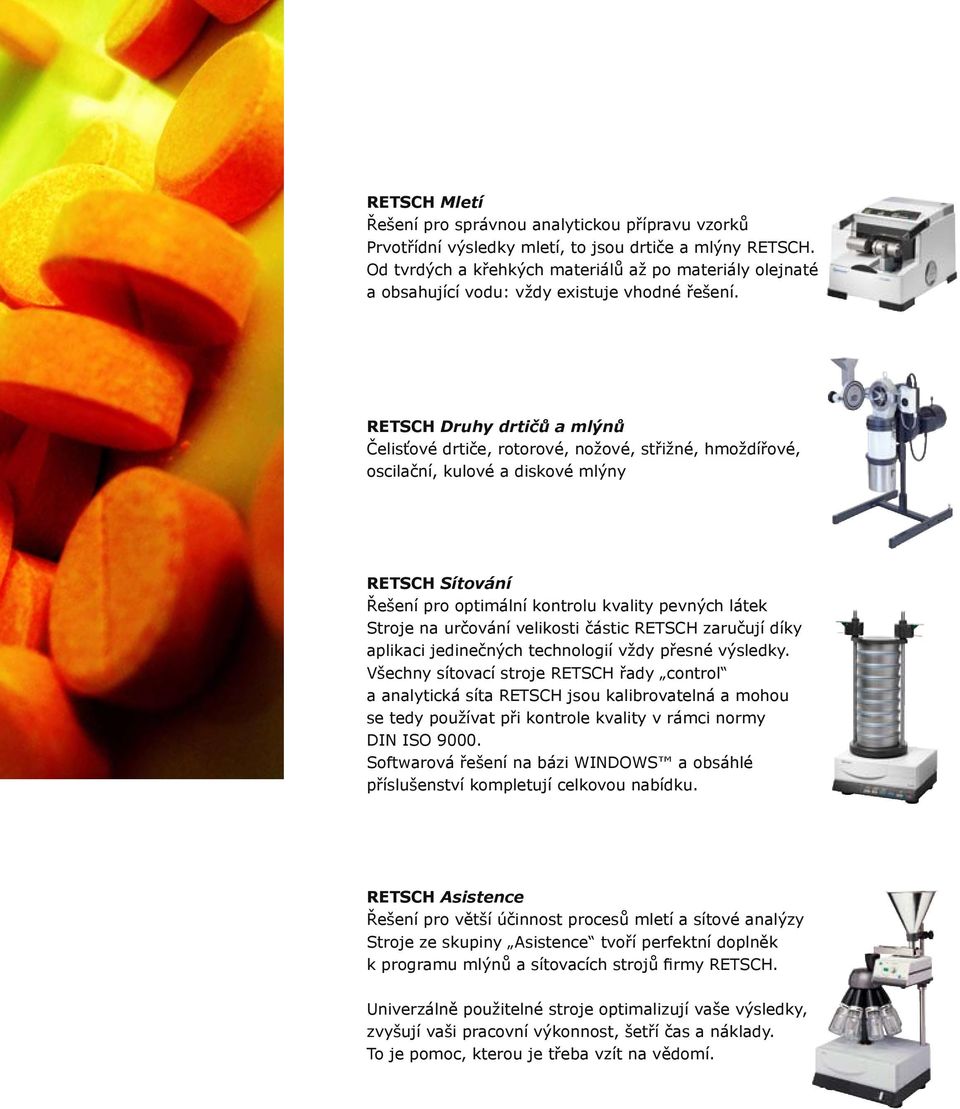

16 RETSCH Mletí Řešení pro správnou analytickou přípravu vzorků Prvotřídní výsledky mletí, to jsou drtiče a mlýny RETSCH. Od tvrdých a křehkých ů až po y olejnaté a obsahující vodu: vždy existuje vhodné řešení. RETSCH Druhy drtičů a mlýnů Čelisťové drtiče, rotorové, nožové, střižné, hmoždířové, oscilační, kulové a diskové mlýny RETSCH Sítování Řešení pro optimální kontrolu kvality pevných látek Stroje na určování velikosti částic RETSCH zaručují díky aplikaci jedinečných technologií vždy přesné výsledky. Všechny sítovací stroje RETSCH řady control a analytická síta RETSCH jsou kalibrovatelná a mohou se tedy používat při kontrole kvality v rámci normy DIN ISO Softwarová řešení na bázi WINDOWS a obsáhlé příslušenství kompletují celkovou nabídku. RETSCH Asistence Řešení pro větší účinnost procesů mletí a sítové analýzy Stroje ze skupiny Asistence tvoří perfektní doplněk k programu mlýnů a sítovacích strojů firmy RETSCH. Univerzálně použitelné stroje optimalizují vaše výsledky, zvyšují vaši pracovní výkonnost, šetří čas a náklady. To je pomoc, kterou je třeba vzít na vědomí.

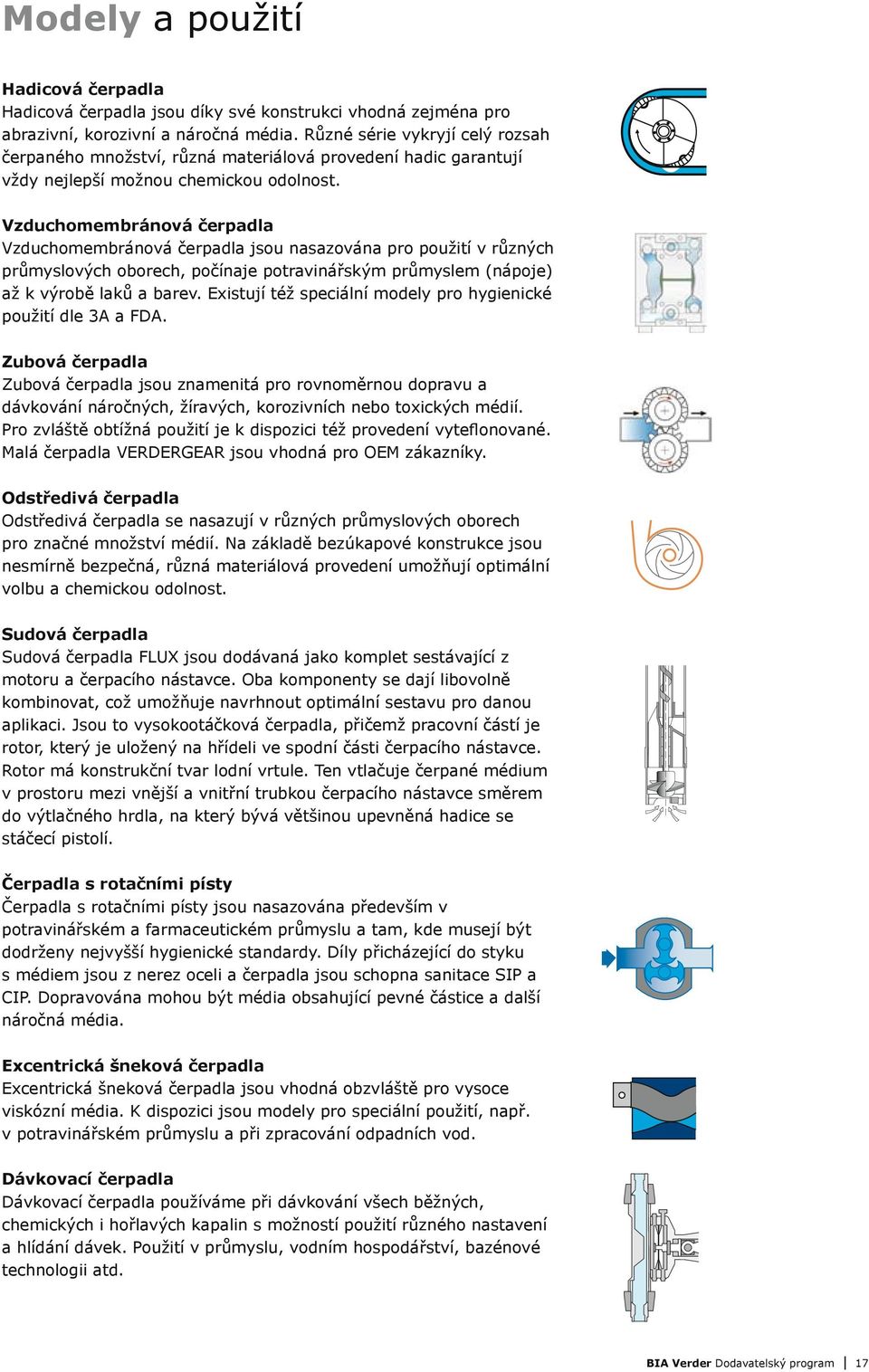

17 Modely a použití Hadicová čerpadla Hadicová čerpadla jsou díky své konstrukci vhodná zejména pro abrazivní, korozivní a náročná média. Různé série vykryjí celý rozsah čerpaného množství, různá ová provedení hadic garantují vždy nejlepší možnou chemickou odolnost. Vzduchomembránová čerpadla Vzduchomembránová čerpadla jsou nasazována pro použití v různých průmyslových oborech, počínaje potravinářským průmyslem (nápoje) až k výrobě laků a barev. Existují též speciální modely pro hygienické použití dle 3A a FDA. Zubová čerpadla Zubová čerpadla jsou znamenitá pro rovnoměrnou dopravu a dávkování náročných, žíravých, korozivních nebo toxických médií. Pro zvláště obtížná použití je k dispozici též provedení vyteflonované. Malá čerpadla VERDERGEAR jsou vhodná pro OEM zákazníky. Odstředivá čerpadla Odstředivá čerpadla se nasazují v různých průmyslových oborech pro značné množství médií. Na základě bezúkapové konstrukce jsou nesmírně bezpečná, různá ová provedení umožňují optimální volbu a chemickou odolnost. Sudová čerpadla Sudová čerpadla FLUX jsou dodávaná jako komplet sestávající z motoru a čerpacího nástavce. Oba komponenty se dají libovolně kombinovat, což umožňuje navrhnout optimální sestavu pro danou aplikaci. Jsou to vysokootáčková čerpadla, přičemž pracovní částí je rotor, který je uložený na hřídeli ve spodní části čerpacího nástavce. Rotor má konstrukční tvar lodní vrtule. Ten vtlačuje čerpané médium v prostoru mezi vnější a vnitřní trubkou čerpacího nástavce směrem do výtlačného hrdla, na který bývá většinou upevněná hadice se stáčecí pistolí. Čerpadla s rotačními písty Čerpadla s rotačními písty jsou nasazována především v potravinářském a farmaceutickém průmyslu a tam, kde musejí být dodrženy nejvyšší hygienické standardy. Díly přicházející do styku s médiem jsou z nerez oceli a čerpadla jsou schopna sanitace SIP a CIP. Dopravována mohou být média obsahující pevné částice a další náročná média. Excentrická šneková čerpadla Excentrická šneková čerpadla jsou vhodná obzvláště pro vysoce viskózní média. K dispozici jsou modely pro speciální použití, např. v potravinářském průmyslu a při zpracování odpadních vod. Dávkovací čerpadla Dávkovací čerpadla používáme při dávkování všech běžných, chemických i hořlavých kapalin s možností použití různého nastavení a hlídání dávek. Použití v průmyslu, vodním hospodářství, bazénové technologii atd. BIA Verder Dodavatelský program 17

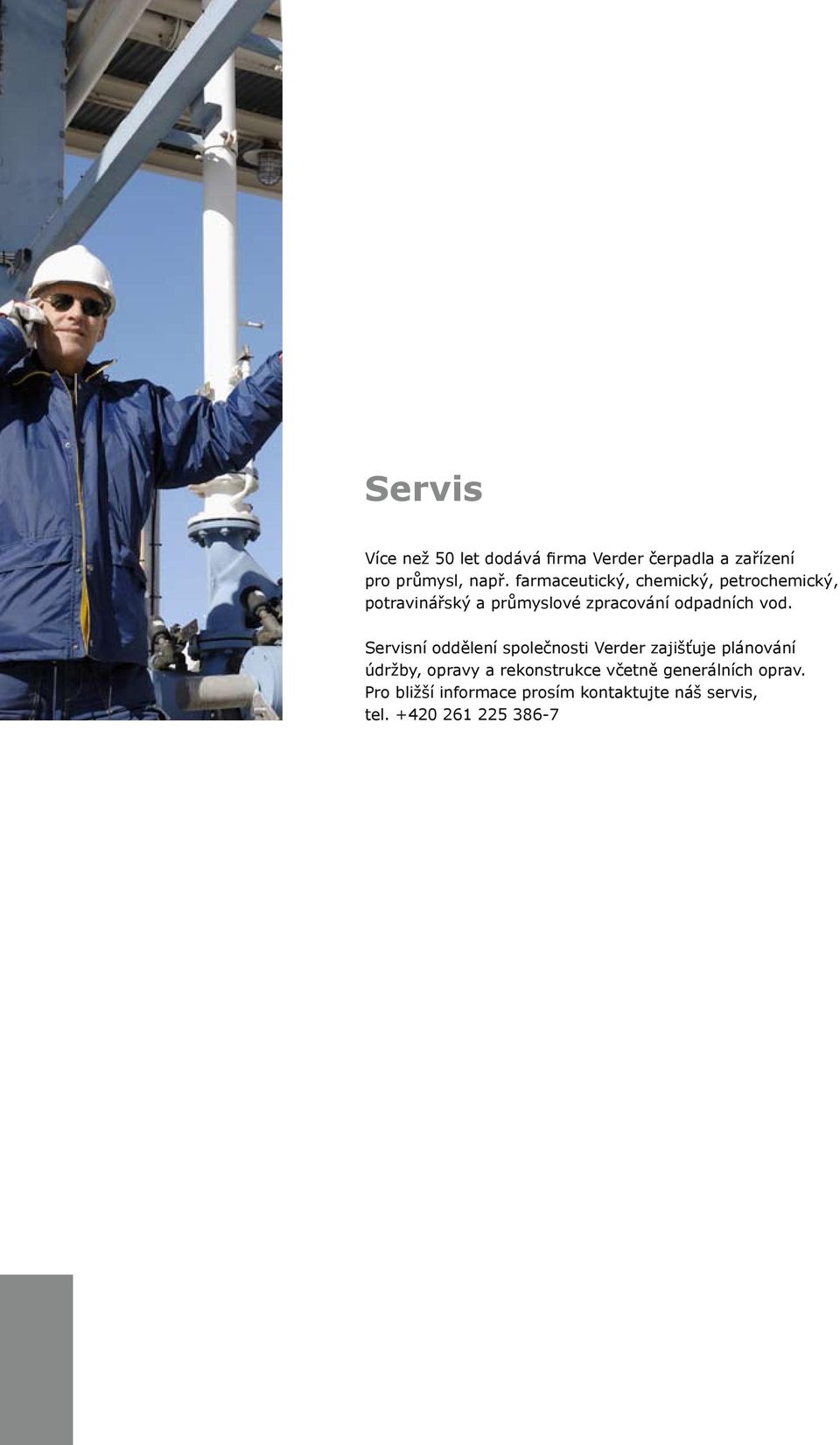

18 Servis Více než 50 let dodává firma Verder čerpadla a zařízení pro průmysl, např. farmaceutický, chemický, petrochemický, potravinářský a průmyslové zpracování odpadních vod. Servisní oddělení společnosti Verder zajišťuje plánování údržby, opravy a rekonstrukce včetně generálních oprav. Pro bližší informace prosím kontaktujte náš servis, tel

19

20 Další otázky? Pokud máte po přečtení této brožury otázky nebo připomínky, kontaktujte firmu BIA Verder na tel. čísle anebo em na adrese Zajímají-li Vás informace o firmě Verder ve světě, doporučujeme vám navštívit naši internetovou stránku Bia Verder s.r.o. Vodňanská 651/6 (vchod Chlumecká 15) CZ , Praha 9 - Kyje TEL FAX MAIL info@bia-verder.cz WEB a T Wien BE Aartselaar CN Shanghai CZ Praha DE Haan FR Eragny s/oise GB Leeds HU Budapest IT Torre Boldone JP Tokyo NL Groningen/Vleuten PL Katowice RO Bucuresti/ Sibiu SK Bratislava US Newtown ZA Northriding
