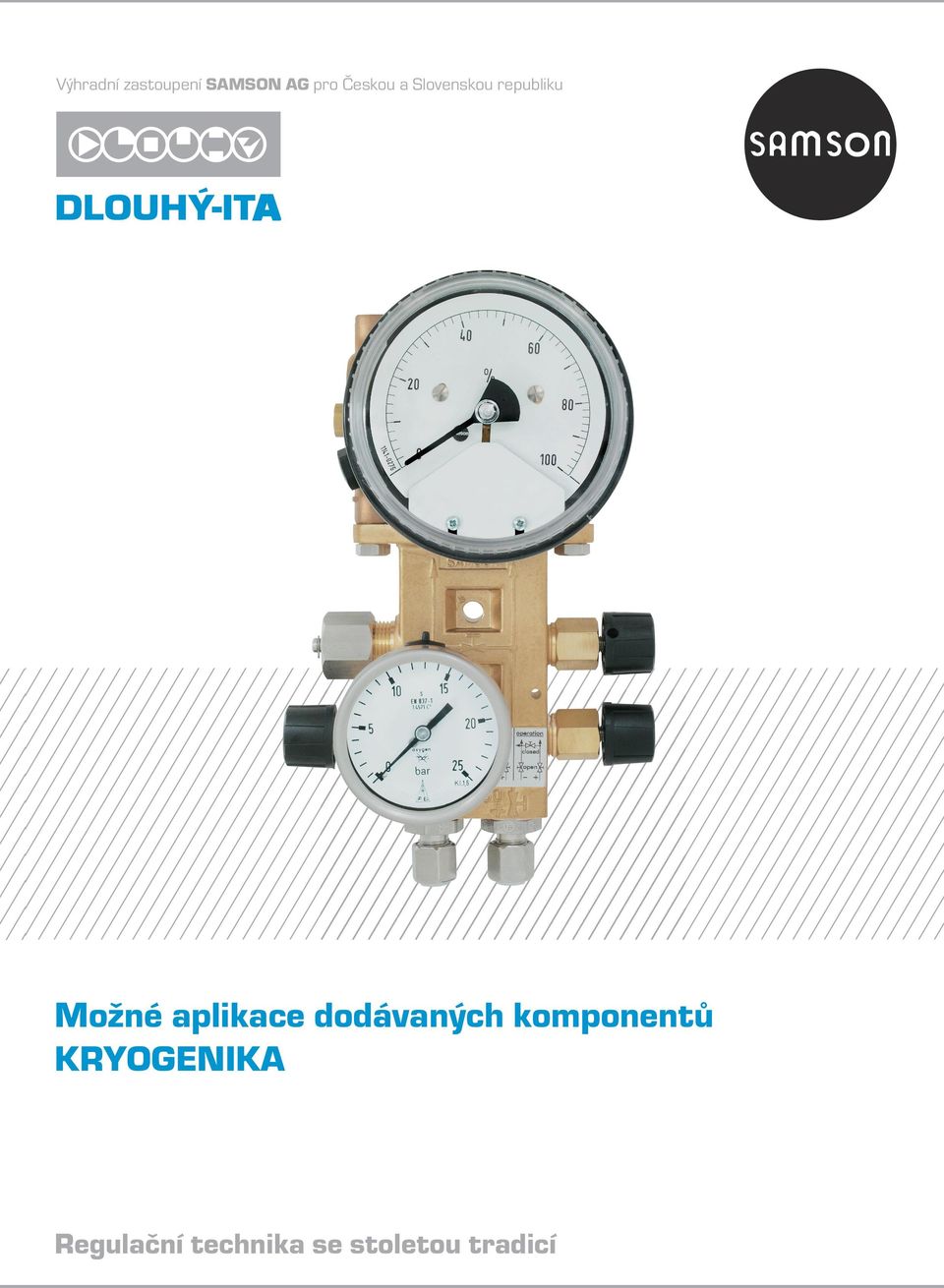

1 Výhradní zastoupení SAMSON AG pro Českou a Slovenskou republiku Možné aplikace dodávaných komponentů KRYOGENIKA Regulační technika se stoletou tradicí

2 Přímočinné regulátory pro nízké teploty (od -200 C): Regulátor tlaku typ a Přepouštěcí ventil a Připojení: G ¾, navařovací Ø18 pro trubku DN 15 x 1,5 mm Tlakové třídy: PN 40 a PN C do 200 C mosaz CC754S-GM, nerez WN Rozsah nastavení tlaku: 0,2 až 40 bar integrované filtry, vyhotovení pro velice čisté plyny, možnost nasazení jako ekonomizér, jednoduchá konstrukce, vysoká životnost, víc než stoletá tradice v této oblasti Regulátor tlaku s pojišťovací funkci Připojení: větev A, B M 40x2; větev C M 26x1,5 navařovací Tlakové třídy: PN C do 200 C mosaz CW604 Rozsah nastavení tlaku: 2 až 40 bar integrované filtry, pojišťovací funkce, spojuje funkci přepouštěcího ventilu a regulátoru nárůstu tlaku, možnost dodatečného vybavení zpětnou klapkou, nasazení i jako ekonomizér Bezpečnostní omezovač teploty typ 2040 Připojení: navařovací a letovací připojení DN 15 A DN 25 Tlakové třídy: PN C do 60 C mosaz CC491K (G-CuSn5ZnPb) Rozsah nastavení teploty: - 45 C až 10 C samočinný regulátor s integrovaným teplotním čidlem, pohodlné nastavení teploty, provedení i pro kyslík, robustní a kompaktní s minimálními montážními rozměry

3 Regulační sedlové ventily do PN 40 Nízkoteplotní ventily typ 3246 a 3248 (přímé, rohové a třícestné vyhotovení) Připojení: DN 25 až DN 150 (1/2 až 10 ) Tlakové třídy: PN 16 a PN 100 (Class 150 až 600) -273 C do 200 C (-459 až 428 F) nerez WN , WN , EN AO-5083 H112, hliník libovolná montáž, stavební délky a připojení dle přání zákazníka, bezpečnostní ucpávka, výměna sedla a kuželky je možná bez demontáže ventilu, jednoduché nářadí pro sedlo Přímé, trojcestné, rohové regulační ventily, mikroventily a uzavírací ventily s dlouhým izolačním dílem (ventilová řada 240) Jmenovité světlosti: Tlakové třídy: DN 15 až DN 300 (1/2 až 12 ), DN 10 až DN 25 (1/8 až ¾ ) - mikroventil PN 10 až PN 40 (Class 125 až 300), PN 40 až PN 400 (Class 125 až 2500) - mikroventil -200 C do 450 C (-320 až 660 F) nerez, Monel, Duplex, Hastelloy, jiné speciální materiály dle poptávky stavebnicová konstrukce, příznivý poměr kvality a ceny, široké spektrum nasazení Regulační sedlové ventily do PN 400 Přímé, třícestné a rohové regulační ventily s dlouhým izolačním dílem (ventilová řada 250) Jmenovité světlosti: DN 10 až DN 500 (1/4 až 16 ) Tlakové třídy: PN 10 až PN 400 (Class 125 až 2500) -200 C do 550 C (-320 až 1022 F) nerez, Monel, Duplex, Hastelloy, Titan, jiné speciální materiály dle poptávky možnost využití při náročných provozních podmínkách, vysoká odolnost vůči kavitaci a flashingu (speciálně tvarované kuželky, vícestupňové kuželky, speciální materiály jako stellit, kalené kovy, keramické materiály atd.) Regulační a uzavírací otočné ventily Kulové kohouty od firmy STARLINE pro nízké teploty (CRYOSTAR a ULTRASTAR) Jmenovité světlosti: DN 15 až DN 200 (1/2 až 8 ) Tlakové třídy: PN 16 až PN 420 (Class 150 až 2500) -200 C do 350 C (-320 až 623 F) nerez WN (A182 F316) a jiné speciální materiály příznivý poměr kvality a ceny, široké spektrum nasazení, variabilita typu připojení (navařovací, závitové, přírubové, mezipřírubové a další), plný průtok, těsnění sedla (PTFE, Nylon, Delrin, Peek, Kel f, Vespel, UHMWPE - O-kroužky VITON (Aed,Glt) - Elast-o-lion, Chemraz, Kalrez, Aflas atd.) Regulační a uzavírací klapky, kulové kohouty a šoupátka od firmy LEUSCH Jmenovité světlosti: DN 25 až DN 2000 (1 až 80 ) Tlakové třídy: PN 16 až PN 400 (Class 125 až 2500) -200 C do 1000 C (-320 až 1830 F) nerez a jiné speciální materiály 3-excentrická konstrukce, nasazení do vysokých tlaků a teplot, variabilita typu připojení (navařovací, přírubové, mezipřírubové a další), regulační schopnost kulových armatur Regulační a uzavírací klapky, kulové kohouty od firmy PFEIFFER Jmenovité světlosti: DN 25 až DN 1000 (1 až 40 ) Tlakové třídy: PN 10 až PN 63 (Class 125 až 600) -220 C do 350 C (-364 až 662 F) nerez a jiné speciální materiály 3-excentrická konstrukce, možnost provedení armatur s PTFE a PFA výstelkou pro vysoce chemicky agresivní média, možnost dodávky vzorkovacích ventilů a potrubních systémů s čistícím válcem (ježkem), případně dodávek na klíč

4 Pozicionéry, převodníky, koncové spínače, magnetické ventily a příslušenství Ovládací signál i/p a p/p pozicionérů 0,2-1 bar; 4-20mA; 0-20mA; 1-5mA; split range Komunikace HART, PROFIBUS, FOUNDATION Fieldbus Diagnostika, testovací funkce PST Vyhotovení EEx ia, EEx d Měřící a regulační přístroje Pneumatické a elektronické kompaktní regulátory Převodníky signálu a přídavná zařízení Měřiče diferenčního tlaku, průtoku a výšky hladiny MEDIA 05 Specifikace: průměr ukazatele 100 mm, stupnice dle přání zákazníka, rozsah měření do 3600 mbar rozsah nastavení 1:1,6, nastavení nulového bodu zepředu, vybavitelná dvěma snímači koncových poloh, modulární stavebnicová konstrukce, PN 50 Měřiče diferenčního tlaku, průtoku a výšky hladiny MEDIA 5 Specifikace: průměr ukazatele 160 mm, stupnice dle přání zákazníka, rozsah měření do 3600 mbar, rozsah nastavení 1:2, nastavení nulového bodu zepředu, vybavitelná dvěma snímači koncových poloh, modulární stavebnicová konstrukce, PN 50 Měřiče diferenčního tlaku, průtoku a výšky hladiny MEDIA 6 Specifikace: řízené mikroprocesorem, digitální ukazatel do -40 C se 100 % stupnicí s výstražnými značkami, rozsah měření do 3600 mbar, rozsah nastavení 1:5, nastavení nulového bodu za pomoci klávesy, vybavená dvěma softwarovými snímači koncových poloh, možnost výběru plynu, třída krytí IP65, pohodlná konfigurace za pomoci TROVIS VIEW, přenos dat na paměťovém peru, PN 50 Automatizované systémy TROVIS 6600 a TROVIS MODULON Elektronické regulátory a čidla Elektronické regulátory a regulační systémy Snímací čidla, termostaty a převodníky Firma DLOUHÝ ITA je výhradním zástupcem společnosti SAMSON AG a dceřinných společností Vetec, Pfeiffer, Leusch, Welland&Tuxhorn a Starline od roku Zajišťujeme návrhy armatur a technologických celků, dodávky, montáže, nepřetržitý záruční a pozáruční servis.

5 DLOUHÝ I.T.A. CZ s.r.o. Jinonická 805/57, , Praha 5, tel: , fax: DLOUHÝ I.T.A. s.r.o. Pod Hradiskom 9, , Žilina, tel: , fax:
