Ocelové plechové sloupy pro elektrická venkovní vedení do 45 kv

Transkript

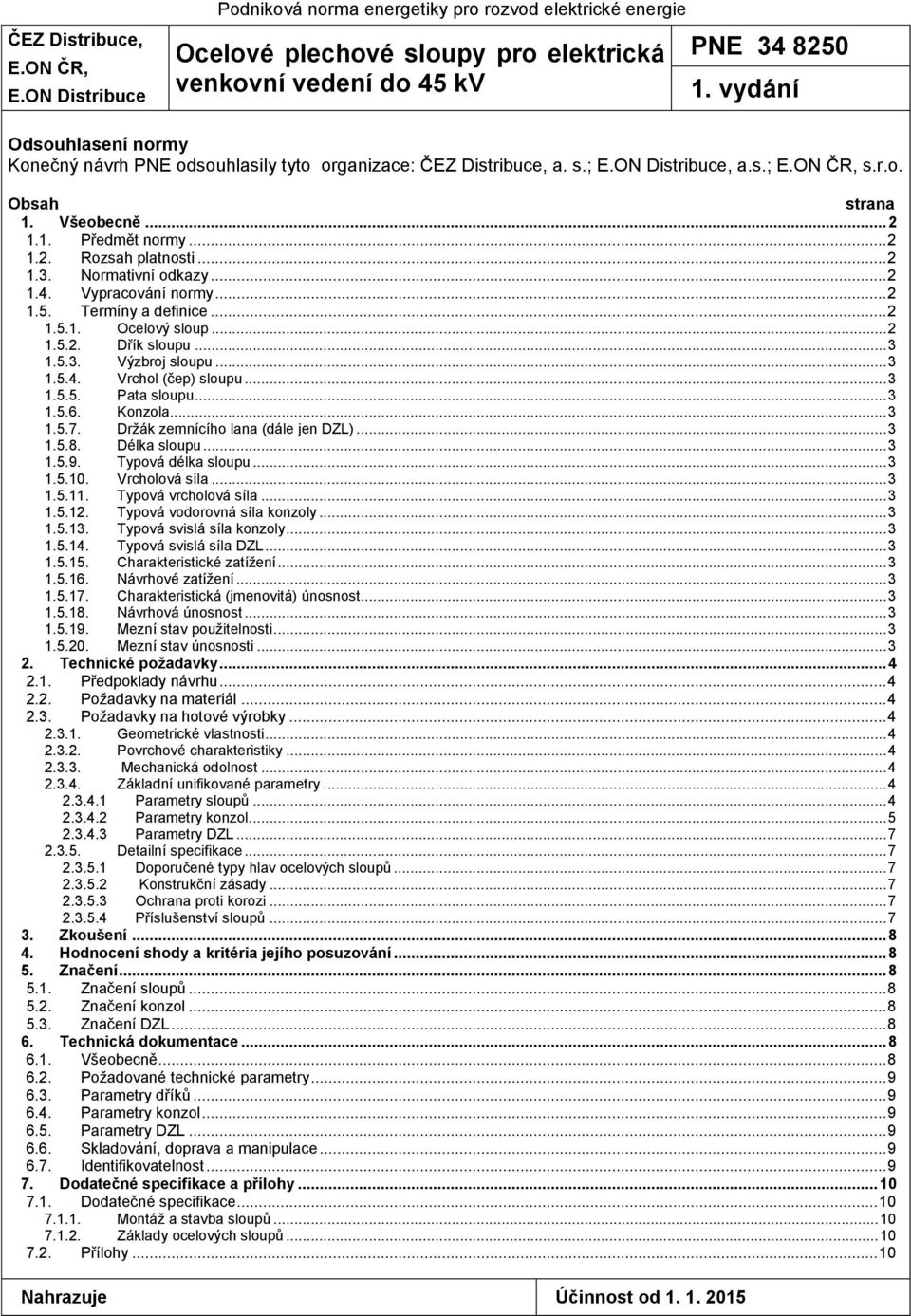

1 ČEZ Distribuce, E.ON ČR, E.ON Distribuce Podniková norma energetiky pro rozvod elektrické energie Ocelové plechové sloupy pro elektrická venkovní vedení do 45 kv PNE vydání Odsouhlasení normy Konečný návrh PNE odsouhlasily tyto organizace: ČEZ Distribuce, a. s.; E.ON Distribuce, a.s.; E.ON ČR, s.r.o. Obsah strana 1. Všeobecně Předmět normy Rozsah platnosti Normativní odkazy Vypracování normy Termíny a definice Ocelový sloup Dřík sloupu Výzbroj sloupu Vrchol (čep) sloupu Pata sloupu Konzola Držák zemnícího lana (dále jen DZL) Délka sloupu Typová délka sloupu Vrcholová síla Typová vrcholová síla Typová vodorovná síla konzoly Typová svislá síla konzoly Typová svislá síla DZL Charakteristické zatížení Návrhové zatížení Charakteristická (jmenovitá) únosnost Návrhová únosnost Mezní stav použitelnosti Mezní stav únosnosti Technické požadavky Předpoklady návrhu Požadavky na materiál Požadavky na hotové výrobky Geometrické vlastnosti Povrchové charakteristiky Mechanická odolnost Základní unifikované parametry Parametry sloupů Parametry konzol Parametry DZL Detailní specifikace Doporučené typy hlav ocelových sloupů Konstrukční zásady Ochrana proti korozi Příslušenství sloupů Zkoušení Hodnocení shody a kritéria jejího posuzování Značení Značení sloupů Značení konzol Značení DZL Technická dokumentace Všeobecně Požadované technické parametry Parametry dříků Parametry konzol Parametry DZL Skladování, doprava a manipulace Identifikovatelnost Dodatečné specifikace a přílohy Dodatečné specifikace Montáž a stavba sloupů Základy ocelových sloupů Přílohy Nahrazuje Účinnost od

2 1 Všeobecně 1.1. Předmět normy Tato norma obsahuje požadavky na ocelové plechové sloupy, užívané jako konstrukční prvky při stavbě elektrických venkovních vedení s napětím do 45 kv. Norma navazuje na ČSN EN a PNE Norma neřeší konkrétní konstrukční a výrobní detaily, které jsou obsaženy v příslušných typových podkladech výrobců Rozsah platnosti Tato norma platí pro ocelové sloupy elektrických venkovních vedení s napětím do 45 kv Normativní odkazy ČSN EN ISO 1461 Zinkové povlaky nanášené žárově ponorem na ocelové a litinové výrobky Specifikace a zkušební metody ČSN EN Výrobky válcované za tepla z konstrukčních ocelí - Část 1: Všeobecné technické dodací podmínky ČSN EN Výrobky válcované za tepla z konstrukčních ocelí - Část 2: Technické dodací podmínky pro nelegované konstrukční oceli ČSN EN Ploché výrobky válcované za tepla z ocelí s vyšší mezí kluzu pro tváření za studena - Část 1: Obecné technické dodací podmínky ČSN EN Ploché výrobky válcované za tepla z ocelí s vyšší mezí kluzu pro tváření za studena - Část 2: Technické dodací podmínky pro termomechanicky válcované oceli ČSN EN Ploché výrobky válcované za tepla z ocelí s vyšší mezí kluzu pro tváření za studena - Část 3: Technické dodací podmínky pro normalizačně žíhané nebo normalizačně válcované oceli ČSN EN ISO 9223 Koroze kovů a slitin. - Korozní agresivita atmosfér. Klasifikace, stanovení a odhad. ČSN EN Elektrická venkovní vedení s napětím nad AC 1 kv Část 1: Všeobecné požadavky Společné specifikace. ČSN EN Elektrická venkovní vedení s napětím nad AC 1 kv Část 2: Soubor Národních normativních aspektů ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí. ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb ČSN EN Eurokód 1: Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 1-1: Obecná pravidla a pravidla pro pozemní stavby. ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 1-3: Obecná pravidla- Doplňující pravidla pro tenkostěnné za studena tvarované prvky a plošné profily ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 1-5: Boulení stěn ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 1-6: Pevnost a stabilita skořepinových konstrukcí ČSN EN Eurokód 3: Navrhování ocelových konstrukcí-část 3-1: Stožáry a komíny- Stožáry ČSN Zatěžovací zkoušky stavebních konstrukcí. Společná ustanovení ČSN EN A1 Provádění ocelových konstrukcí a hliníkových konstrukcí Část 1: Požadavky na posouzení shody konstrukčních dílců. ČSN ISO Příprava ocelových povrchů před nanesením nátěrových hmot a obdobných výrobků-vizuální hodnocení čistoty povrchu-část 1: Stupně zarezavění a stupně přípravy ocelového podkladu bez povlaku a ocelového podkladu po úplném odstranění předchozích nátěrů PNE Elektrická venkovní vedení s napětím nad 1 kv do 45 kv včetně PNE Elektrická venkovní vedení s napětím do 1 kv AC 1.4. Vypracování normy Zpracovatel Pracovníci ČSRES 1.5. Termíny a definice : Ing. Petr Lehký, EGÚ Brno, a.s., Hudcova 487/76a, Brno-Medlánky : Ing. Jaroslav Bárta, Ing. Pavel Kraják Pro účely této normy platí názvy a definice uvedené v ČSN EN , ČSN EN , a následující. Pro sladění pojmů mezi touto normou a nově zavedenými ČSN a EN jsou některé užívané názvy nahrazeny novými Ocelový sloup 2

3 Nosná ocelová konstrukce ze zastudena tvarovaného plechu (dřík a výzbroj) sloužící pro upevnění vodičů, která je osazená do terénu prostřednictvím základu Dřík sloupu Ocelový sloup bez konzol a držáku zemnícího lana Výzbroj sloupu Představuje díly: konzoly a držák zemnícího lana atd Vrchol (čep) sloupu Horní (slabší) konec sloupu Pata sloupu Dolní (silnější) konec sloupu Konzola Ocelová konstrukce pro upevnění vodičů na sloup Držák zemnícího lana (dále jen DZL) Ocelová konstrukce pro upevnění zemnícího lana Délka sloupu Celková délka dříku, měřená v jeho ose Typová délka sloupu Délka sloupu přiřazená k rozměru z typové řady délek Vrcholová síla Síla, působící ve vrcholu sloupu, kolmo k jeho svislé ose, která vyvozuje v posuzovaném místě stejné ohybové momenty jako uvažované charakteristické zatížení Typová vrcholová síla Vrcholová síla přiřazená k rozměru z typové řady sil Typová vodorovná síla konzoly Maximální vodorovná síla jednoho vodiče kolmá na podélnou osu konzoly působící současně se svislou sílou v místě pro upevnění krajního vodiče Typová svislá síla konzoly Maximální svislá síla jednoho vodiče kolmá na podélnou osu konzoly působící současně s vodorovnou sílou v místě pro upevnění krajního vodiče Typová svislá síla DZL Maximální svislá síla kolmá na podélnou osu DZL působící současně s vodorovnou sílou v místě pro upevnění zemnícího lana Charakteristické zatížení Hodnota zatížení stanovená podle ČSN EN , PNE a PNE Návrhové zatížení Hodnota zatížení stanovená jako součin hodnoty charakteristického zatížení a součinitele zatížení podle zvolené úrovně spolehlivosti Charakteristická (jmenovitá) únosnost Hodnota únosnosti, vypočtená s použitím charakteristických hodnot vlastností materiálu Návrhová únosnost Hodnota únosnosti, vypočtená s použitím charakteristické únosnosti a součinitele materiálu Mezní stav použitelnosti Stav, při jehož překročení již nejsou splněna stanovená provozní kritéria (vychýlení vrcholu sloupu) Mezní stav únosnosti Stav, jehož překročení souvisí se zhroucením nebo jinými formami konstrukčních poruch, které mohou ohrozit bezpečnost osob. 3

4 2 Technické požadavky 2.1. Předpoklady návrhu Při navrhování konstrukce ocelových sloupů se vychází z požadavků uvedených v ČSN EN a PNE Pro určení klimatických zatížení se používá statický přístup se stanovenými úrovněmi spolehlivosti. Referenční úrovní spolehlivosti je úroveň 1 s dobou návratu 50 let. Tato norma stanovuje typové hodnoty vrcholových sil, délky, základní rozměry a výstroj sloupů pro běžné použití při výstavbě venkovních sítí. V případech, kdy je třeba použít sloupy s jinými parametry, musí se při jejich návrhu zohlednit požadavky uvedené v této normě. Při návrhu jednotlivých částí dříku je třeba zohlednit výšku nadzemní části betonového základu (minimálně 0,3 m), pro správný návrh spoje mezi základovým a dolním dílem dříku. V případech, kdy to odběratel požaduje, musí konstrukce dříku umožnit dělení sloupu nad základem Požadavky na materiál Materiály použité pro výrobu ocelových sloupů musí odpovídat požadavkům uvedeným v ČSN EN 50341, kapitola Požadavky na hotové výrobky Geometrické vlastnosti Výrobní tolerance rozměrů sloupů, konzol a DZL nesmí překročit následující hodnoty : v délce 100 mm, ve vnějším průměru či rozměru 5 mm, v hmotnosti +10%, 5% Povrchové charakteristiky Povrch konstrukcí musí být před povrchovou úpravou očištěn minimálně na St 2 dle ČSN EN ISO Mechanická odolnost Mezní stavy únosnosti a použitelnosti se určí podle požadavků uvedených v ČSN EN a PNE Podmínky pro stanovení mezního stavu použitelnosti jsou stanoveny v závislosti na velikosti vychýlení vrcholu sloupu. Při zatížení typovou vrcholovou silou nesmí být vychýlení vrcholu sloupu větší jak 6% volné výšky dříku nad zemí. : Sloupy musí být navrženy na požadovanou únosnost a musí vykazovat trvalou použitelnost a tvarovou stálost. Ověření těchto požadavků se prokáže statickými výpočty nebo experimentální zkouškou podle kapitoly 7 ČSN EN Základní unifikované parametry Parametry sloupů Ocelové sloupy se rozlišují podle hodnoty typové vrcholové sily a celkové délky. Běžně užívaný sortiment ocelových sloupů uvádí tabulka.1. Tabulka 1 Typové parametry běžně užívaných sloupů typová síla [ kn ] typová délka ocelového sloupu [ m ] 20,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 30,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 40,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 60,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 Pro typové značení ocelových sloupů se užívá zlomku - typová délka/typová vrcholová síla (16,5/40) [m/kn]. Je-li třeba použít sloupy s vyšší vrcholovou silou nebo větší délkou doporučuje se volit: zvýšení vrcholové síly po 20 kn, zvětšení délky sloupu po 3 m. Hloubky založení běžně užívaného sortimentu ocelových sloupů uvádí tabulka 2. 4

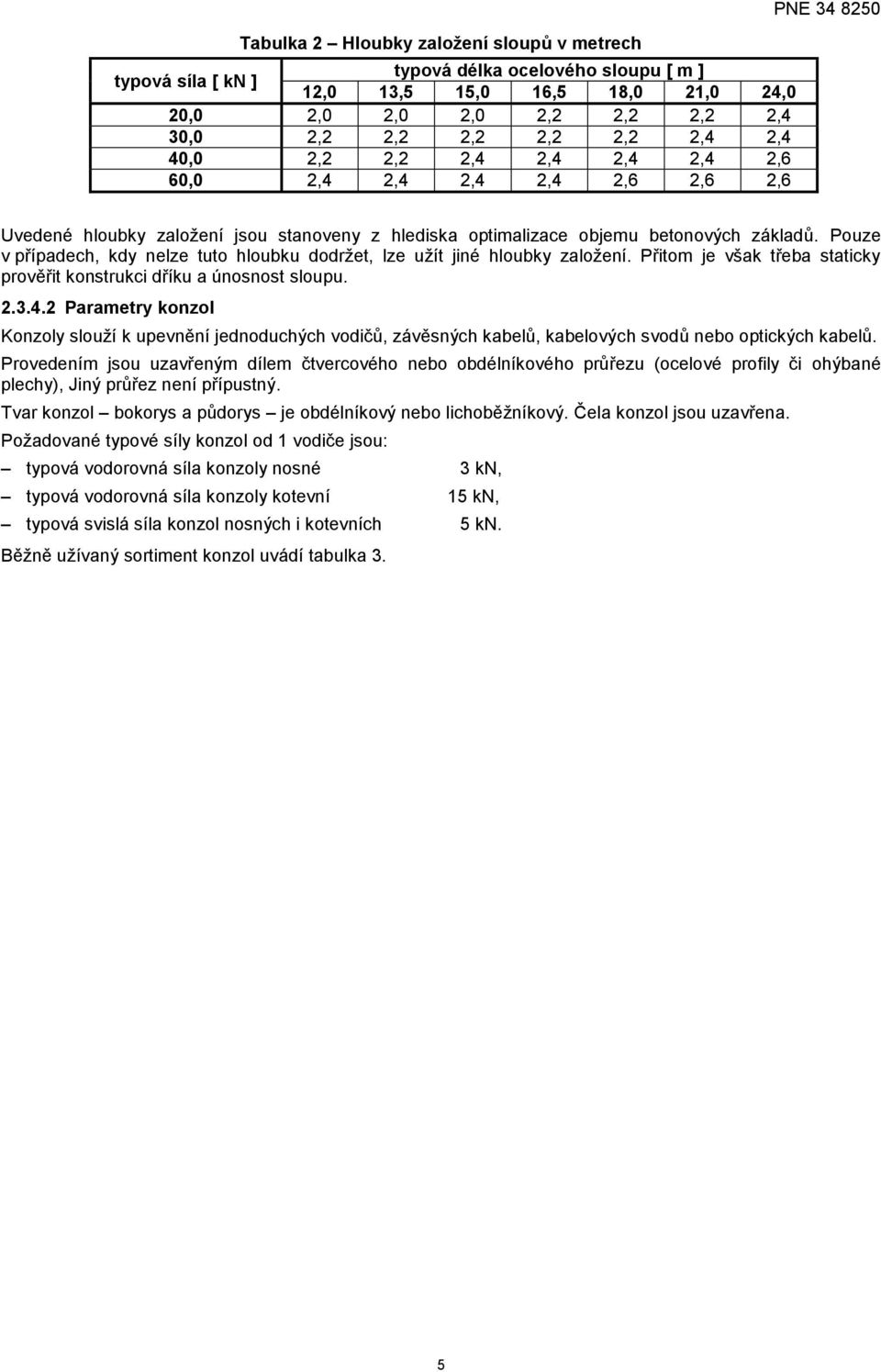

5 Tabulka 2 Hloubky založení sloupů v metrech typová síla [ kn ] typová délka ocelového sloupu [ m ] 12,0 13,5 15,0 16,5 18,0 21,0 24,0 20,0 2,0 2,0 2,0 2,2 2,2 2,2 2,4 30,0 2,2 2,2 2,2 2,2 2,2 2,4 2,4 40,0 2,2 2,2 2,4 2,4 2,4 2,4 2,6 60,0 2,4 2,4 2,4 2,4 2,6 2,6 2,6 PNE Uvedené hloubky založení jsou stanoveny z hlediska optimalizace objemu betonových základů. Pouze v případech, kdy nelze tuto hloubku dodržet, lze užít jiné hloubky založení. Přitom je však třeba staticky prověřit konstrukci dříku a únosnost sloupu Parametry konzol Konzoly slouží k upevnění jednoduchých vodičů, závěsných kabelů, kabelových svodů nebo optických kabelů. Provedením jsou uzavřeným dílem čtvercového nebo obdélníkového průřezu (ocelové profily či ohýbané plechy), Jiný průřez není přípustný. Tvar konzol bokorys a půdorys je obdélníkový nebo lichoběžníkový. Čela konzol jsou uzavřena. Požadované typové síly konzol od 1 vodiče jsou: typová vodorovná síla konzoly nosné 3 kn, typová vodorovná síla konzoly kotevní 15 kn, typová svislá síla konzol nosných i kotevních 5 kn. Běžně užívaný sortiment konzol uvádí tabulka 3. 5

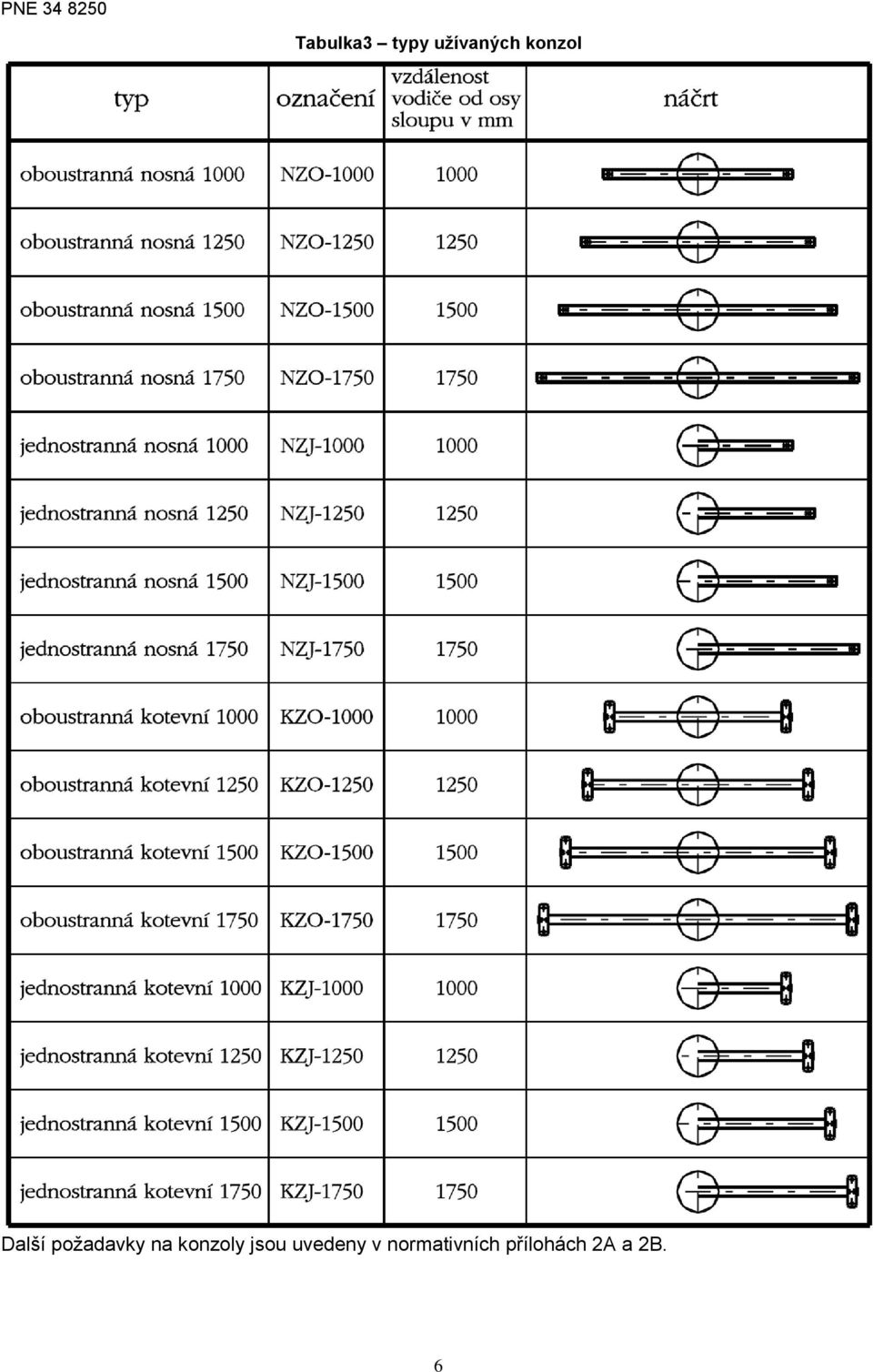

6 Tabulka3 typy užívaných konzol Další požadavky na konzoly jsou uvedeny v normativních přílohách 2A a 2B. 6

7 Parametry DZL PNE DZL slouží k upevnění zemnících lan. K jejich typovému označení se stejně jako u sloupů používá typová délka a typová vrcholová síla. Jsou z ocelového plechu s kruhovým nebo n-úhelníkovým průřezem. Ve spodní části je přivařena příruba pro uchycení k vrcholu sloupu. Na vrcholu je přivařena příruba, která je opatřena čtyřmi otvory ve čtvercovém uspořádání o Ø 18 mm s osovou roztečí 90 x 90 mm pro upevnění armatury šrouby M 16. Běžně užívaný sortiment DZL uvádí tabulka 4 typ Tabulka 4 sortiment DZL označení typová délka [ m ] typová vrcholová síla [ kn ] DZL o délce 1,4 metru a únosností 5 kn DZLO-1,4/5 1,4 5,0 DZL o délce 1,4 metru a únosností 12 kn DZLO-1,4/12 1,4 12,0 DZL o délce 2,2 metru a únosností 12 kn DZLO-2,2/12 2,2 12,0 DZL o délce 2,2 metru a únosností 16 kn DZLO-2,2/16 2,2 16,0 Další požadavky na DZL jsou uvedeny v normativní příloze 2B Detailní specifikace Doporučené typy hlav ocelových sloupů Typy hlav sloupů pro jednoduchá nebo dvojitá vedení na i závěsných izolátorech jsou schematicky zobrazeny v přílohách 4A, 4B, 4C, 4D. Vzdálenosti hlavních konzol v2, v3 a odbočných konzol v22, v33 se volí v řadě po 500 mm. Vzdálenost první konzoly v1, v11 se volí v řadě 200, 700, 1200 mm a dále po 500 mm až do vzdálenosti 5 m od vrcholu sloupu Konstrukční zásady Dřík je proveden s n-úhelníkovým, nebo kruhovým průřezem z ohýbaného ocelového plechu. Rovnoměrně se rozšiřuje od hlavy směrem k patě. Podle délky se skládá z jednotlivých dílů až 12 m dlouhých. Sloupy o délce do 12 m mohou být z jednoho kusu. Základové díly jsou odděleny jen v případech, kdy je tato podmínka uvedena ve specifikaci. Jednotlivé díly se spojují nasouváním na sebe (rozšířená část vrchního dílu se nasunuje na spodní). Vrcholy sloupů musí být provedeny tak, aby se zamezilo vtékání vody do dříku. Při návrhu konstrukce musí být zohledněna technologie stavby a případné požadavky odběratele. Konstrukce sloupů musí umožnit upevnění konzol a DZL podle uvažovaných typů hlav Ochrana proti korozi Ocelové sloupy včetně příslušenství (konzoly, DZL) se proti atmosférické korozi chrání žárovým zinkováním všech konstrukčních prvků. Minimální tloušťka povlaku musí být v souladu s ČSN EN Případné požadavky na vyšší protikorozní ochranu řešeny duplexním nátěrem s ohledem na stupeň korozní agresivity atmosféry v prostoru vedení. Způsob stanovení korozní agresivity se určí podle ČSN ISO Technické požadavky na zinkový povlak uvádí ČSN EN ISO Technologický návrh a postup při realizaci antikorozní ochrany ocelových sloupů musí vycházet z požadované minimální životnosti konstrukce 50 let Příslušenství sloupů Podkladový plech (úchytka) viz normativní příloha 3 pro upevnění uzemňovacího pásku na základový díl sloupu, který je opatřen dvěma otvory pro šrouby M10 a přivařen ve výšce cca 400 mm nad hlavou základu na protilehlých stranách dříku. Místo pro uchycení zkratovací soupravy viz normativní příloha 3. Osazuje se pouze z jedné strany a v úrovni hlavních konzol. Provedení a rozměry jsou shodné s podkladovým plechem pro uchycení uzemňovacího pásku. 7

8 Po dohodě mezi odběratelem a dodavatelem může být dřík osazen zařízením pro výstup na sloup (žebříky, stupačky atd.). 3 Zkoušení Před odesláním sloupu s příslušenstvím musí výrobce provést : měření a kontrolu rozměrů, kontrolu značení, kontrolu kompletnosti sloupu, kontrolu povrchové úpravy, kontrolu sestavitelnosti. Součástí dodávky ocelových sloupů je montážní a spojovací materiál. V případě, že je požadováno experimentální ověření návrhové únosnosti dříku sloupu, postupuje se podle bodu ČSN EN Zatěžovací zkouška se provede obdobně jako u betonových sloupů. 4 Hodnocení shody a kritéria jejího posuzování Pro hodnocení shody a kritéria jejího posuzování, zda sloupy vyhovují požadavkům této normy, se použije čl. 7 uvedený v ČSN EN Značení Každý sloup nebo jeho samostatná část musí být identifikovatelná pomocí vhodného trvanlivého označení Značení sloupů Sloupy se označují ve vzdálenosti 4,0 až 4,5 m od paty sloupu : typovou délkou [ m ] / typovou vrcholovou sílou [ kn, ], rokem výroby, názvem nebo značkou výrobce. Příklad značení : Ocelový sloup o typové délce 18 m a typové vrcholové síle 40 kn vyrobený v roce 2015 výrobcem - 18/40 15 výrobce Jednotlivé díly dříku jsou dále označeny dle příslušnosti k ostatním dílům. Díly, na které budou nasouvány další, budou opatřeny značením určujícím minimální a maximální nasunutí viz normativní příloha Značení konzol Označují se : označením typu dle tabulky 3, rokem výroby, názvem nebo značkou výrobce Značení DZL Označují se : označením typu dle tabulky 4, rokem výroby, názvem nebo značkou výrobce. 6 Technická dokumentace 6.1. Všeobecně Každý výrobce ocelových sloupů poskytne uživateli typový podklad pro nabízený sortiment sloupů včetně související výstroje. Obsahem typového podkladu jsou potřebné technické informace týkající se výroby, manipulace, transportu, montáže a způsobu výstavby, jako i další technicko-ekonomické informace potřebné pro navrhování venkovních vedení. 8

9 6.2. Požadované technické parametry 9 PNE Požadované technické parametry slouží projektantům a provozním pracovníkům pro výběr vhodného ocelového sloupu na konkrétní místo v trase vedení, včetně plánování a realizace činností souvisejících s provozem a údržbou vedení Parametry dříků Pro výběr vhodného typu dříku ocelového sloupu se vyžadují následující údaje : typové označení (typová vrcholová síla/typová délka) [ m / kn ], schematické znázornění dříku s uvedením označení jednotlivých dílů, z nichž je složen, základní rozměry jednotlivých dílů a celého dříku, provedení spojů, hloubku založení, celkovou hmotnost, hmotnost jednotlivých dílů, celková nátěrová plocha, plocha dříku vystavená větru Parametry konzol Vyžadují následující údaje: typové označení, schematické znázornění tvaru, základní rozměry a použité profily, včetně třídy oceli, rozměrový detail konce s rozměry pro upevnění izolátorového závěsu, typová vodorovná a svislá síla působící současně v místě pro upevnění vodiče, celková hmotnost a nátěrová plocha, provedení šroubových spojů, plocha vystavená větru Parametry DZL Vyžadují se následující údaje: typové označení, schematické znázornění tvaru, hlavní rozměry a použité profily, včetně třídy oceli, rozměrový detail konce s rozměry pro upevnění závěsu, typová vrcholová síla, celková hmotnost a nátěrová plocha, provedení šroubových spojů, plocha vystavená větru, 6.6. Skladování, doprava a manipulace Při skladování, dopravě a manipulaci se sloupy a jejich příslušenstvím je třeba postupovat tak, aby se zamezilo poškození jednotlivých dílů, které by omezilo nebo úplně vyloučilo jejich použitelnost. Postupuje se podle pokynů uvedených v technických podmínkách, zpracovaných konkrétním výrobcem sloupů Identifikovatelnost Každý dodaný sloup nebo jeho samostatná část musí být jednoznačně identifikovatelná. Za tím účelem se v dokumentu ověřeným technickou kontrolou výrobce uvede : výrobce, typ výrobku viz tabulky 1 až 4 této normy, množství, číslo normy PNE

10 Po dohodě mezi výrobcem a zákazníkem mohou být pro dodávku specifikovány další parametry. 7 Dodatečné specifikace a přílohy 7.1. Dodatečné specifikace Montáž a stavba sloupů Na sloupy se montuje výzbroj, pro kterou byly navrženy. Použije-li se atypická výzbroj, je třeba zvážit nutnost provedení kontroly sloupu statickým výpočtem. Při montáži sloupů se postupuje tak, aby nedošlo k jejich mechanickému přetížení. Každý výrobce sloupů ve svém typovém podkladu uvede postupy při manipulaci a výstavbě, které byly uvažovány při návrhu konstrukce sloupů. Mechanicky poškozené sloupy ani příslušenství se nesmějí používat. Opravovat poškození sloupů nebo příslušenství, které může ovlivnit provozní spolehlivost, je bez souhlasu odborně způsobilé osoby zakázáno. Při opakovaném použití stávajících nebo demontovaných sloupů je třeba s ohledem na úroveň jejich opotřebení provést jejich statické posouzení. Pro výstup na sloupy je třeba použít pouze schválené způsoby, pomůcky nebo mechanizmy Základy ocelových sloupů Pro navrhování základů platí ČSN EN a PNE Jejich zhotovení se provede podle PNE Hloubky založení uvádí tabulka 2. Rozměry tělesa betonového základu je třeba přizpůsobit rozměrům základového dílu sloupu z hlediska zajištění dostatečné tloušťky krycí vrstvy betonu. Pro zakládání se používají hranolové nebo stupňové základy betonované přímo do rostlé zeminy. V případě stupňových základů z prostého betonu je třeba kontrolovat smykovou pevnost vyložení spodního stupně základu Přílohy Příloha 1 normativní specifikace hlavních parametrů sloupů Příloha 2A normativní Příloha 2B normativní dodatečné specifikace hlavních parametrů konzol dodatečné specifikace hlavních parametrů konzol a DZL Příloha 3 normativní plech upevnění uzemňovacího pásku; značení dříků pro nasouvání, místo pro uchycení zkratovací soupravy Příloha 4A informativní Příloha 4B informativní Příloha 4C informativní Příloha 4D informativní typy hlav sloupů typy hlav sloupů typy hlav sloupů typy hlav sloupů 10

11 Příloha 1 normativní specifikace hlavních parametrů sloupů typ F [ kn ] l [ m ] h [ m ] d 1 [ m ] d 2 [ m ] d VET [ m ] M [ kg ] 12/ ,4 2,0 0,25 0,35 0,50 0,60 0, / ,8 2,2 0,25 0,35 0,55 0,65 0, / ,6 2,2 0,25 0,35 0,55 0,65 0, / ,8 2,4 0,25 0,35 0,55 0,65 0, ,5/ ,9 2,0 0,25 0,35 0,55 0,65 0, ,5/ ,3 2,2 0,25 0,35 0,55 0,65 0, ,5/ ,3 2,2 0,25 0,35 0,55 0,65 0, ,5/ ,3 2,4 0,25 0,35 0,60 0,70 0, / ,4 2,0 0,25 0,35 0,55 0,65 0, / ,4 2,2 0,25 0,35 0,60 0,70 0, / ,8 2,4 0,25 0,35 0,60 0,70 0, / ,8 2,4 0,25 0,35 0,60 0,70 0, ,5/ ,1 2,2 0,30 0,40 0,60 0,70 0, ,5/ ,1 2,2 0,30 0,40 0,60 0,70 0, ,5/ ,3 2,4 0,30 0,40 0,60 0,70 0, ,5/ ,3 2,4 0,30 0,40 0,65 0,75 0, / ,5 2,2 0,30 0,40 0,60 0,70 0, / ,9 2,2 0,30 0,40 0,70 0,80 0, / ,9 2,4 0,30 0,40 0,70 0,80 0, / ,9 2,6 0,30 0,40 0,75 0,85 0, / ,5 2,2 0,30 0,40 0,70 0,80 0, / ,9 2,4 0,30 0,40 0,75 0,85 0, / ,9 2,4 0,30 0,40 0,75 0,85 0, / ,9 2,6 0,30 0,40 0,80 0,90 0, / ,7 2,4 0,35 0,45 0,75 0,85 0, / ,8 2,4 0,35 0,45 0,75 0,85 0, / ,8 2,6 0,35 0,45 0,75 0,85 0, / ,9 2,6 0,35 0,45 0,85 0,95 0, l délka sloupu F typová vrcholová síla h hloubka založení d1 rozsah průměru vrcholu včetně tolerancí 5 mm d2 rozsah průměru paty včetně tolerancí 5 mm dvet maximální rozměr včetně tolerance + 5 mm dříku v místě vetknutí do betonového základu mmax maximální hmotnost dříku včetně tolerance +10% POZNÁMKA Výrobní tolerance rozměrů sloupů nesmí překročit následující hodnoty viz bod : v délce 100 mm ve vnějším průměru či rozměru 5 mm v hmotnosti sloupu +10%, 5% Uvedené sloupy se mohou dodávat i zkrácené dle dohody. 11

12 Příloha 2A normativní dodatečné specifikace hlavních parametrů konzol Obrázek 1 Ukončení konzoly nosné (rozměry v mm) Obrázek 2 Ukončení konzoly kotevní (rozměry v mm) Obrázek 3 Ukončení konzoly kotevní upravené pro odbočení ze špičky (rozměry v mm) POZNÁMKA 1 Řešení lze využít pouze u nových konzol. Požadavek musí být uveden ve specifikaci. 12

13 Příloha 2B normativní dodatečné specifikace hlavních parametrů konzol a DZL PNE Obrázek 4 Přivařené příložky na dřík při použití rovinné konfigurace pro odbočení (rozměry v mm) POZNÁMKA 2 Řešení lze využít pouze u nových sloupů. Požadavek musí být uveden ve specifikaci. V případě nutnosti použití rovinné konfigurace tří vodičů při odbočení se připouští přivaření dvou příložek pro uchycení závěsného řetězce prostředního vodiče na dřík sloupu v úrovni konzoly pro odbočení, a to buď na jedné straně, nebo na obou. U stávajících sloupů je při osazení konzol pro odbočení možné uchycení pomocí komponentů osazených vně dříku. Obrázek 5 Otvory v kotevní konzole pro uchycení podpěrných izolátorů (rozměry v mm) POZNÁMKA 3 Otvory o Ø 22 mm v kotevních konzolách slouží k osazení podpěrných izolátorů - pro uchycení propojovacích vodičů mezi odbočkou a hlavním vedením. Obrázek 6 DZL (rozměry v mm) 13

14 Příloha 3 normativní Plech uzemňovacího pásku; značení dříků pro nasouvání, místo pro uchycení zkratovací soupravy Obrázek 1 Plech (úchytka) pro upevnění uzemňovacího pásku (rozměry v mm) Obrázek 2 Značení dříků pro nasouvání Obrázek 3 Místo pro uchycení zkratovací soupravy Provedení a rozměry jsou shodné viz detail obrázku 1. 14

15 Příloha 4A informativní Typy hlav sloupů 15

16 Příloha 4B informativní Typy hlav sloupů 16

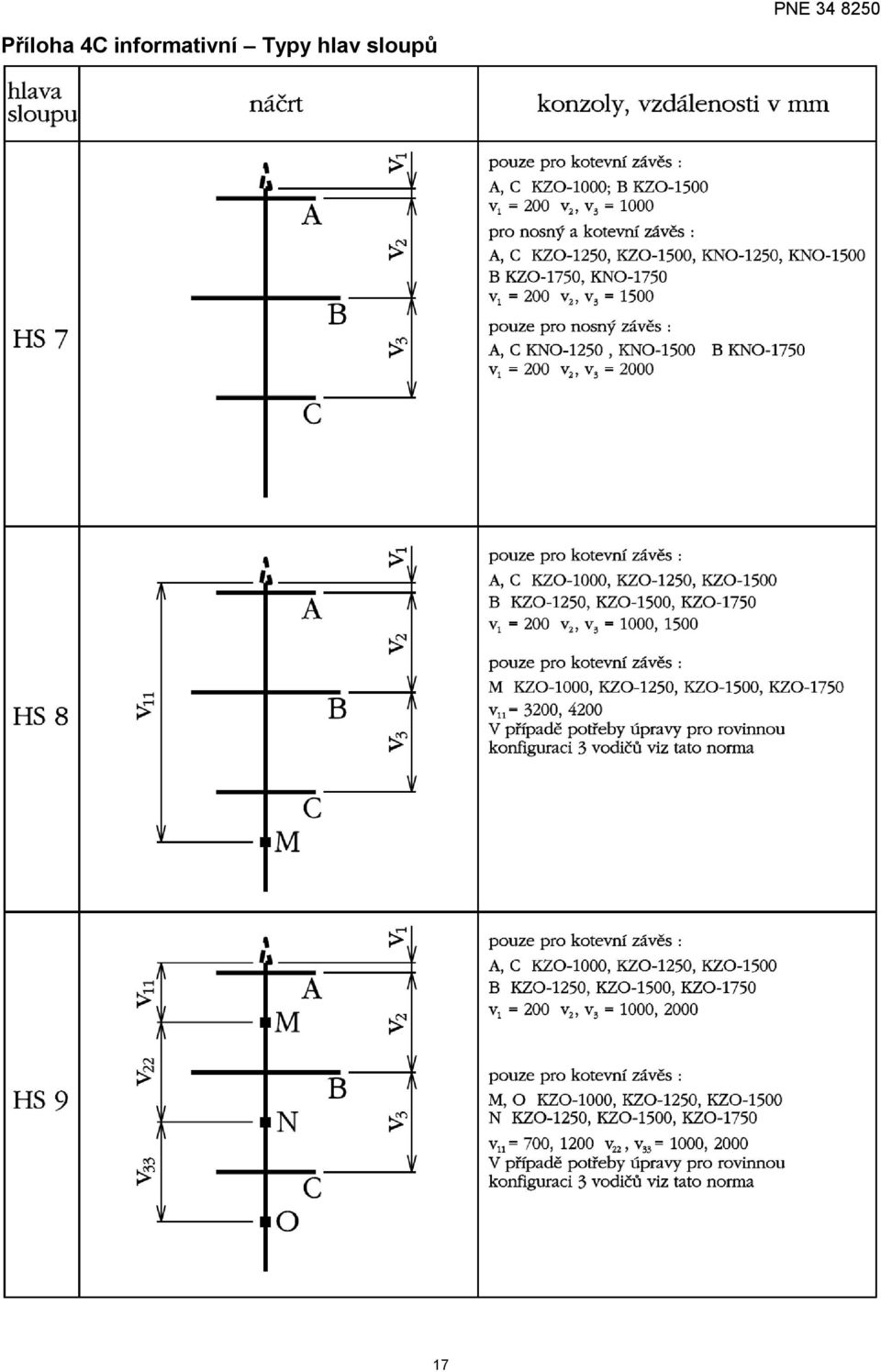

17 Příloha 4C informativní Typy hlav sloupů 17

18 Příloha 4D informativní Typy hlav sloupů 18
