1 ČEZ Distribuce E.ON ČR E.ON Distribuce Podniková norma energetiky pro rozvod elektrické energie Příhradové stožáry pro elektrická venkovní vedení do 45 kv PNE vydání Odsouhlasení normy Konečný návrh PNE odsouhlasily tyto organizace: ČEZ Distribuce, a. s.; E.ON Distribuce, a. s.; E.ON ČR, s.r.o. Obsah strana 1. Všeobecně Předmět normy Rozsah platnosti Normativní odkazy Vypracování normy Termíny a definice Příhradový stožár Dřík stožáru Výzbroj stožáru Hlava stožáru Vrchol stožáru Pata stožáru Konzola Držák zemnícího lana (dále jen DZL) Délka stožáru Typová délka stožáru Vrcholová síla Typová vrcholová síla Typová vodorovná síla konzoly Typová svislá síla konzoly Typová svislá síla DZL Charakteristické zatížení Návrhové zatížení Charakteristická (jmenovitá) únosnost Mezní stav použitelnosti Mezní stav únosnosti Technické požadavky Předpoklady návrhu Požadavky na materiály Mezní stavy použitelnosti a únosnosti Požadavky na hotové výrobky Geometrické vlastnosti Povrchové charakteristiky Mechanická odolnost Základní unifikované parametry Detailní specifikace Zkoušení a kontrola Hodnocení shody a kritéria jejího posuzování Značení Značení dříku stožáru Značení konzol Značení DZL Technická dokumentace Všeobecně Požadované technické parametry Parametry dříků Parametry konzol Parametry DZL Skladování, doprava a manipulace Identifikovatelnost Dodatečné specifikace a přílohy Dodatečné specifikace Montáž a stavba Základy Přílohy Nahrazuje PNE z Účinnost od

2 PNE ed. 3 1 Všeobecně 1.1. Předmět normy Tato norma obsahuje požadavky na příhradové ocelové stožáry, užívané jako konstrukční prvky při stavbě elektrických venkovních vedení s napětím do 45 kv. Norma navazuje na nově revidovanou ČSN EN 50341, PNE Norma neřeší konkrétní konstrukční a výrobní detaily, které jsou obsaženy v příslušných typových podkladech výrobců Rozsah platnosti Tato norma platí pro venkovní distribuční sítě do napětí 45 kv provozované společnostmi ČEZDistribuce, a.s, E.ON Distribuce, a.s a, E.ON Česká republika, s.r.o Normativní odkazy ČSN EN ISO 1461 ČSN EN ISO 9223 ČSN EN ISO 9224 ČSN EN A1 ČSN EN 1990 ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN EN ČSN PNE PNE Zinkové povlaky nanášené žárově ponorem na ocelové a litinové výrobky Specifikace a zkušební metody Koroze kovů a slitin. - Korozní agresivita atmosfér. Klasifikace, stanovení a odhad. Koroze kovů a slitin. Korozní agresivita atmosfér. Směrné hodnoty pro stupně korozní agresivity. Provádění ocelových konstrukcí a hliníkových konstrukcí Část 1: Požadavky na posouzení shody konstrukčních dílců. Eurokód: Zásady navrhování konstrukcí. Eurokód 1: Zatížení konstrukcí - Část 1-1: Obecná zatížení - Objemové tíhy, vlastní tíha a užitná zatížení pozemních staveb Eurokód 1: Zatížení konstrukcí - Část 1-4: Obecná zatížení - Zatížení větrem Eurokód 3: Navrhování ocelových konstrukcí. Část 1-1: Obecná pravidla a pravidla pro pozemní stavby Eurokód 3: Navrhování ocelových konstrukcí-část 1-3: Obecná pravidla- Doplňující pravidla pro tenkostěnné za studena tvarované prvky a plošné profily Eurokód 3: Navrhování ocelových konstrukcí-část 3-1: Stožáry a komíny- Stožáry Výrobky válcované za tepla z konstrukčních ocelí - Část 1: Všeobecné technické dodací podmínky Výrobky válcované za tepla z konstrukčních ocelí - Část 2: Technické dodací podmínky pro nelegované konstrukční oceli Kovové výrobky - Druhy dokumentů kontroly Činnost na elektrických zařízeních-část 1: Obecné požadavky Elektrická venkovní vedení s napětím nad AC 1 kv Část 1: Všeobecné požadavky Společné specifikace. Elektrická venkovní vedení s napětím nad AC 1 kv Část 2: Soubor Národních normativních aspektů Zatěžovací zkoušky stavebních konstrukcí. Společná ustanovení Elektrická venkovní vedení s napětím nad 1 kv AC do 45 kv včetně Elektrická venkovní vedení s napětím do 1 kv AC 1.4. Vypracování normy Zpracovatel Pracovník ČSRES 1.5. Termíny a definice : Ing. Petr Lehký, EGÚ Brno, a.s., Hudcova 487/76a, Brno-Medlánky : Ing. Jaroslav Bárta Pro účely této normy platí názvy a definice uvedené v ČSN EN , ČSN EN a následující. Pro sladění pojmů mezi touto normou a nově zavedenými ČSN a EN jsou některé užívané názvy nahrazeny novými Příhradový stožár Nosná ocelová konstrukce (dřík a výzbroj) sloužící pro upevnění vodičů, která je osazená do terénu prostřednictvím základu Dřík stožáru Příhradový ocelový stožár bez konzol a držáku zemnícího lana Výzbroj stožáru Představuje díly: konzoly, držák zemnícího lana atd. 2

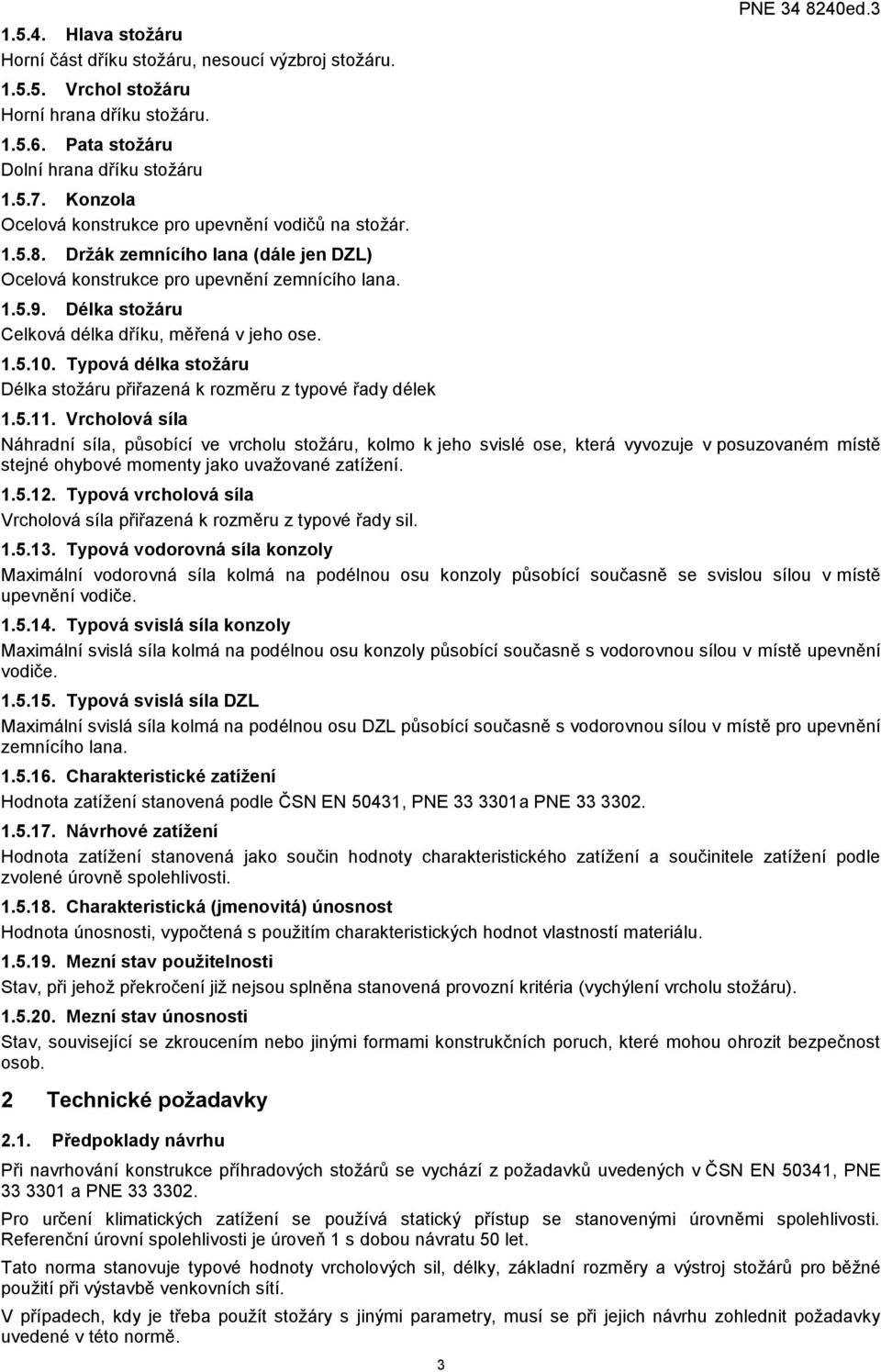

3 Hlava stožáru Horní část dříku stožáru, nesoucí výzbroj stožáru Vrchol stožáru Horní hrana dříku stožáru Pata stožáru Dolní hrana dříku stožáru Konzola Ocelová konstrukce pro upevnění vodičů na stožár Držák zemnícího lana (dále jen DZL) Ocelová konstrukce pro upevnění zemnícího lana Délka stožáru Celková délka dříku, měřená v jeho ose Typová délka stožáru Délka stožáru přiřazená k rozměru z typové řady délek 3 PNE ed Vrcholová síla Náhradní síla, působící ve vrcholu stožáru, kolmo k jeho svislé ose, která vyvozuje v posuzovaném místě stejné ohybové momenty jako uvažované zatížení Typová vrcholová síla Vrcholová síla přiřazená k rozměru z typové řady sil Typová vodorovná síla konzoly Maximální vodorovná síla kolmá na podélnou osu konzoly působící současně se svislou sílou v místě upevnění vodiče Typová svislá síla konzoly Maximální svislá síla kolmá na podélnou osu konzoly působící současně s vodorovnou sílou v místě upevnění vodiče Typová svislá síla DZL Maximální svislá síla kolmá na podélnou osu DZL působící současně s vodorovnou sílou v místě pro upevnění zemnícího lana Charakteristické zatížení Hodnota zatížení stanovená podle ČSN EN 50431, PNE a PNE Návrhové zatížení Hodnota zatížení stanovená jako součin hodnoty charakteristického zatížení a součinitele zatížení podle zvolené úrovně spolehlivosti Charakteristická (jmenovitá) únosnost Hodnota únosnosti, vypočtená s použitím charakteristických hodnot vlastností materiálu Mezní stav použitelnosti Stav, při jehož překročení již nejsou splněna stanovená provozní kritéria (vychýlení vrcholu stožáru) Mezní stav únosnosti Stav, související se zkroucením nebo jinými formami konstrukčních poruch, které mohou ohrozit bezpečnost osob. 2 Technické požadavky 2.1. Předpoklady návrhu Při navrhování konstrukce příhradových stožárů se vychází z požadavků uvedených v ČSN EN 50341, PNE a PNE Pro určení klimatických zatížení se používá statický přístup se stanovenými úrovněmi spolehlivosti. Referenční úrovní spolehlivosti je úroveň 1 s dobou návratu 50 let. Tato norma stanovuje typové hodnoty vrcholových sil, délky, základní rozměry a výstroj stožárů pro běžné použití při výstavbě venkovních sítí. V případech, kdy je třeba použít stožáry s jinými parametry, musí se při jejich návrhu zohlednit požadavky uvedené v této normě.

4 PNE ed. 3 Styky jednotlivých dílů konstrukce dříku jsou šroubové, jednostřižné nebo dvoustřižné se stykovými plechy. Při návrhu jednotlivých částí dříku je třeba zohlednit výšku nadzemní části betonového základu (minimálně 0,3 m), pro správný návrh spoje mezi základovým a prvním nadzemním dílem dříku. V případech, kdyto odběratel požaduje, musí konstrukce dříku umožnit dělení stožáru nad základem Požadavky na materiály Materiály použité pro výrobu příhradových stožárů musí odpovídat požadavkům uvedeným v ČSN EN , kapitola Mezní stavy použitelnosti a únosnosti Mezní stavy únosnosti a použitelnosti se určí podle požadavků uvedených v kapitole 7 ČSN EN , ČSN EN a PNE Požadavky na hotové výrobky Geometrické vlastnosti Výrobní tolerance rozměrů stožárů, konzol a DZL nesmí překročit následující hodnoty : v délce 100 mm, ve vnějších rozměrech 5 mm, v hmotnosti +10%, 5% Povrchové charakteristiky Povrch konstrukcí musí být před povrchovou úpravou očištěn minimálně na St 2 dle ČSN EN ISO Mechanická odolnost Mezní stavy únosnosti a použitelnosti se určí podle požadavků uvedených v ČSN EN , a PNE Podmínky pro stanovení mezního stavu použitelnosti jsou stanoveny v závislosti na způsobu použití příhradových stožárů, velikostí vychýlení vrcholu stožáru : u stožárů bez výztužné funkce 4% volné výšky stožáru u stožárů s výztužnou funkcí 2% volné výšky stožáru Stožáry musí být navrženy na požadovanou únosnost a musí vykazovat trvalou použitelnost a tvarovou stálost. Ověření těchto požadavků se prokáže statickými výpočty nebo experimentální zkouškou podle kapitoly 7 ČSN EN , ČSN EN a PNE Základní unifikované parametry Parametry stožárů Příhradové stožáry se rozlišují podle hodnoty charakteristického zatížení vyvolaného vrcholovou silou a celkové délky. Běžně užívaný sortiment příhradových stožárů uvádí tabulka 1. Tabulka 1 Typové parametry běžně užívaných stožárů typová síla [ kn ] typová délka příhradového stožáru [ m ] 12,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 20,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 30,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 40,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 50,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 60,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 70,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 80,0 12,0 13,5 15,0 16,5 18,0 21,0 24,0 Pro typové značení příhradových stožárů se užívá zlomku - typová délka/ typová vrcholová síla (16,5/80). V případě použití zesílených příček, se za označení připojí písmeno z. Je-li třeba použít stožáry s vyšší vrcholovou silou nebo větší délkou, doporučuje se volit : zvýšení vrcholové síly po 20 kn, zvětšení délky stožáru po 3 m. Další požadavky na stožáry jsou uvedeny v normativních přílohách 1A a 1B. Typové hloubky založení běžně užívaného sortimentu příhradových stožárů uvádí tabulka 2. 4

5 Tabulka 2 Hloubky založení stožárů v metrech. PNE ed.3 typová síla [ kn ] typová délka příhradového stožáru [ m ] 12,0 13,5 15,0 16,5 18,0 21,0 24,0 12,0 1,8 1,8 1,8 1,8 1,8 2,0 2,2 20,0 2,0 2,0 2,0 2,2 2,2 2,2 2,4 30,0 2,2 2,2 2,2 2,2 2,2 2,4 2,4 40,0 2,2 2,2 2,4 2,4 2,4 2,4 2,6 50,0 2,4 2,4 2,4 2,4 2,6 2,6 2,6 60,0 2,4 2,4 2,4 2,4 2,6 2,6 2,6 70,0 2,4 2,4 2,4 2,4 2,6 2,6 2,6 80,0 2,4 2,4 2,4 2,4 2,6 2,6 2,6 Uvedené hloubky založení jsou stanoveny z hlediska optimalizace objemu betonových základů. Prokáže-li se výpočtem jiná optimální hloubka založení nebo nelze-li ji realizovat, lze užít jiné hloubky založení. Přitom je však třeba staticky prověřit konstrukci dříku a únosnost stožáru Typy užívaných konzol Konzoly slouží k upevnění jednoduchých vodičů, závěsných kabelů, kabelových svodů nebo optických kabelů. Požadované typové síly konzol od 1 vodiče jsou : typová vodorovná síla konzoly jednostranné a oboustranné lehké 15 kn, typová vodorovná síla konzoly jednostranné a oboustranné těžké 30 kn, typová svislá síla konzoly jednostranné a oboustranné lehké i těžké 6 kn, typová vodorovná síla konzoly vrcholové lehké 15 kn, typová vodorovná síla konzoly vrcholové těžké 30 kn, typová svislá síla konzoly vrcholové lehké i těžké 5 kn, typová vodorovná síla konzoly odbočné 5 kn, typová svislá síla konzoly odbočné 5 kn, typová vodorovná síla konzoly nosné a rohové pro 4-násobné vedení 3 kn, typová vodorovná síla konzoly kotevní pro 4-násobné vedení 10 kn, typová svislá síla konzoly nosné, rohové i kotevní pro 4-násobné vedení 5 kn. Běžně užívaný sortiment konzol uvádí tabulka 3A. Běžně užívaný sortiment konzol pro vícenásobná vedení uvádí tabulka 3B. 5

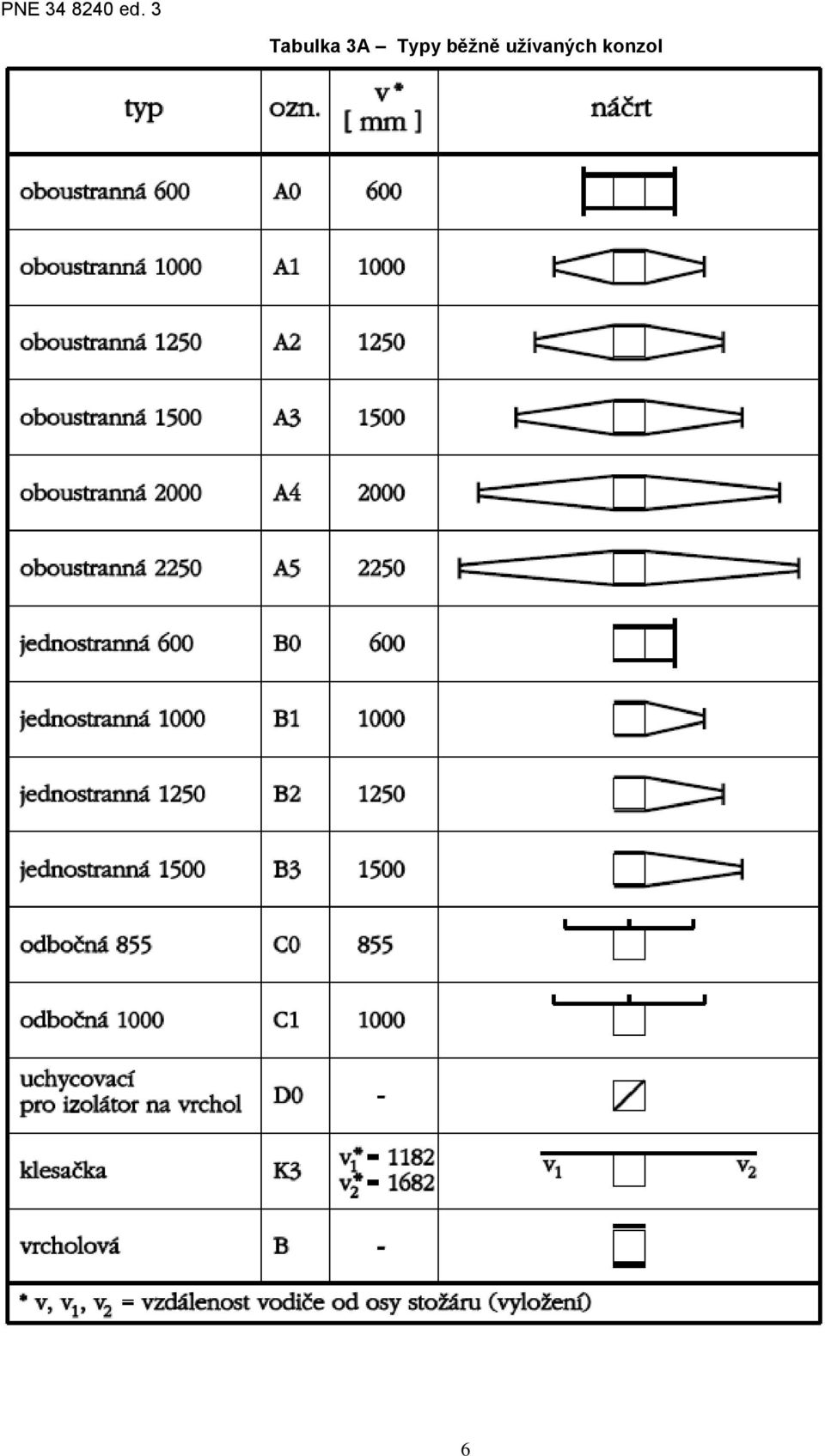

6 PNE ed. 3 Tabulka 3A Typy běžně užívaných konzol 6

7 PNE ed.3 Tabulka 3B Typy běžně užívaných konzol pro vícenásobná vedení Další požadavky na konzoly jsou uvedeny v normativní příloze Parametry DZL DZL slouží k upevnění zemnících lan. K jejich typovému označení se stejně jako u stožárů používá délka a vrcholová síla odpovídající charakteristickému zatížení. Ve spodní části jsou přivařeny příložky pro uchycení k vrcholu stožáru. Vrchol DZL je opatřen čtyřmi otvory ve čtvercovém uspořádání o Ø 18 mm s osovou roztečí 90 x 90 mm pro upevnění armatury šrouby. Běžně užívaný sortiment DZL uvádí tabulka 4 7

8 PNE ed. 3 typ Tabulka 4 Typové parametry běžně používaných DZL označení typová délka [ mm ] typová vrcholová síla [ kn ] DZL o délce 1,4 metru a únosností 5 kn DZL-1,4-X00-5kN 1,4 5,0 DZL o délce 1,4 metru a únosností 12 kn DZL-1,4-X00-12kN 1,4 12,0 DZL o délce 2,2 metru a únosností 12 kn DZL-2,2-X00-12kN 2,2 12,0 DZL o délce 2,2 metru a únosností 16 kn DZL-2,2-X00-16kN 2,2 16,0 typová svislá síla DZL 6 kn označení -X00- doplnění dle velikosti hlavy stožáru v mm Další požadavky na DZL jsou uvedeny v normativní příloze Detailní specifikace Doporučené typy hlav příhradových stožárů Typy hlav stožárů pro jednoduchá, dvojitá nebo vícenásobná vedení na nosných i kotevních závěsných izolátorech jsou schematicky zobrazeny v informativních přílohách5a, 5B, 5C, 5D, 5E, 5F, 5G. Vzdálenosti hlavních konzol v2, v3 a odbočných konzol v22, v33 se volí v řadě po 500 mm. Vzdálenost první konzoly v1, v11 se volí v řadě 100, 600, 1100 mm a dále po 500 mm až do vzdálenosti 4,5 m od vrcholu stožáru Konstrukční zásady Dříky, konzoly a DZL mohou být : šroubované, svařované, kombinace šroubovaných a svařovaných. Dřík je proveden v čtvercovém průřezu z ocelových profilů (stojiny, příčky). Horní část dříku je prizmatická. Od prizmatické části se rovnoměrně se rozšiřuje směrem k patě. Podle délky se skládá z jednotlivých dílů až 12 m dlouhých. Stožáry o délce do 12 m mohou být z jednoho kusu. Základové díly jsou odděleny jen v případech, kdy je tato podmínka uvedena ve specifikaci. Příčky dříku musí být pro zajištění bezpečnosti při výstupu na stožár otočeny do vnitřního prostoru dříku. Při návrhu konstrukce musí být zohledněna technologie stavby a případné požadavky odběratele. Konstrukce stožárů musí umožnit upevnění konzol a DZL podle uvažovaných typů hlav Ochrana proti korozi Příhradové stožáry včetně příslušenství (konzoly, DZL) se proti atmosférické korozi chrání žárovým zinkováním všech konstrukčních prvků. Minimální tloušťka povlaku musí být provedena v souladu s ČSN EN ISO Případné vyšší požadavky na ochranu proti korozi lze řešit vhodným duplexním nátěrem s ohledem na stupeň korozní agresivity atmosféry v prostoru vedení. Způsob stanovení korozní agresivity se určí podle ČSN EN ISO 9223 a ČSN ISO 9224, kde je uvedena účinnost ochrany konstrukce pozinkováním. Technické požadavky na zinkový povlak uvádí ČSN EN ISO Technologický návrh a postup při realizaci antikorozní ochrany příhradových stožárů musí vycházet z požadované minimální životnosti konstrukce 50 let Příslušenství stožárů Podkladový pozinkovaný plech viz normativní příloha 4 pro upevnění bezpečnostních výstražných tabulek na dřík stožáru ve výšce 1,5 2,0 m nad hlavou základu. K upevnění podkladového plechu budou v příčkách ze všech stran dříku vyvrtány před žárovým zinkováním otvory. Podkladový plech viz normativní příloha 4 pro upevnění uzemňovacího pásku na základový díl stožáru. je opatřen dvěma otvory pro šrouby M10 a přivařen ve výšce cca 400 mm nad hlavou základu na dva úhlopříčně protilehlé nárožníky. Zábrany proti výstupu na stožár není-li splněna podmínka odstavce PNE

9 3 Zkoušení a kontrola Pro kontrolu rozměrů a tvaru příhradových stožárů platí ČSN EN Před odesláním stožáru s příslušenstvím musí výrobce provést: měření a kontrolu rozměrů, kontrolu značení, kontrolu kompletnosti stožáru, kontrolu povrchové úpravy, kontrolu sestavitelnosti. Součástí dodávky příhradových stožárů je montážní a spojovací materiál. PNE ed.3 V případě, že je požadováno experimentální ověření návrhové únosnosti dříku stožáru, postupuje se podle bodu ČSN EN Hodnocení shody a kritéria jejího posuzování Pro hodnocení shody a kritéria jejího posuzování, zda sloupy vyhovují požadavkům této normy, se použije čl. 7 uvedený v ČSN EN Značení Každý stožár nebo jeho samostatná část musí být identifikovatelná pomocí vhodného trvanlivého označení Značení dříku stožáru Dříky se označují ve vzdálenosti 4,0 až 4,5 m od paty stožáru: typovou délkou [ m ] / typovou vrcholovou silou [ kn ], typem příček (normální bez označení, zesílené z), rokem výroby, názvem nebo značkou výrobce. Příklad značení Dřík o typové délce 18 m a typové vrcholové síle 50 kn s normálními příčkami vyrobený v roce 2015 výrobcem 18/ výrobce 5.2. Značení konzol Označují se : označením typu dle tabulek č. 3A a 3B v případě více možností typovou vrcholovou sílou konzoly v případě více možností rozměrem hlavy stožáru rokem výroby, názvem nebo značkou výrobce. Příklady značení Konzola oboustranná s vyložením 1500 mm, lehká (typová vrcholová síla konzoly 15 kn) na dřík s hlavou 600x600 mm vyrobená v roce 2015 výrobcem : A3L výrobce Konzola rohová delší pro 4-násobné vedení s holými vodiči na dřík s hlavou 600x600 mm vyrobená v roce 2015 výrobcem : A2 4xV RZ výrobce Značení DZL Označují se: označením dle tabulky 4, rokem výroby, názvem nebo značkou výrobce. 9

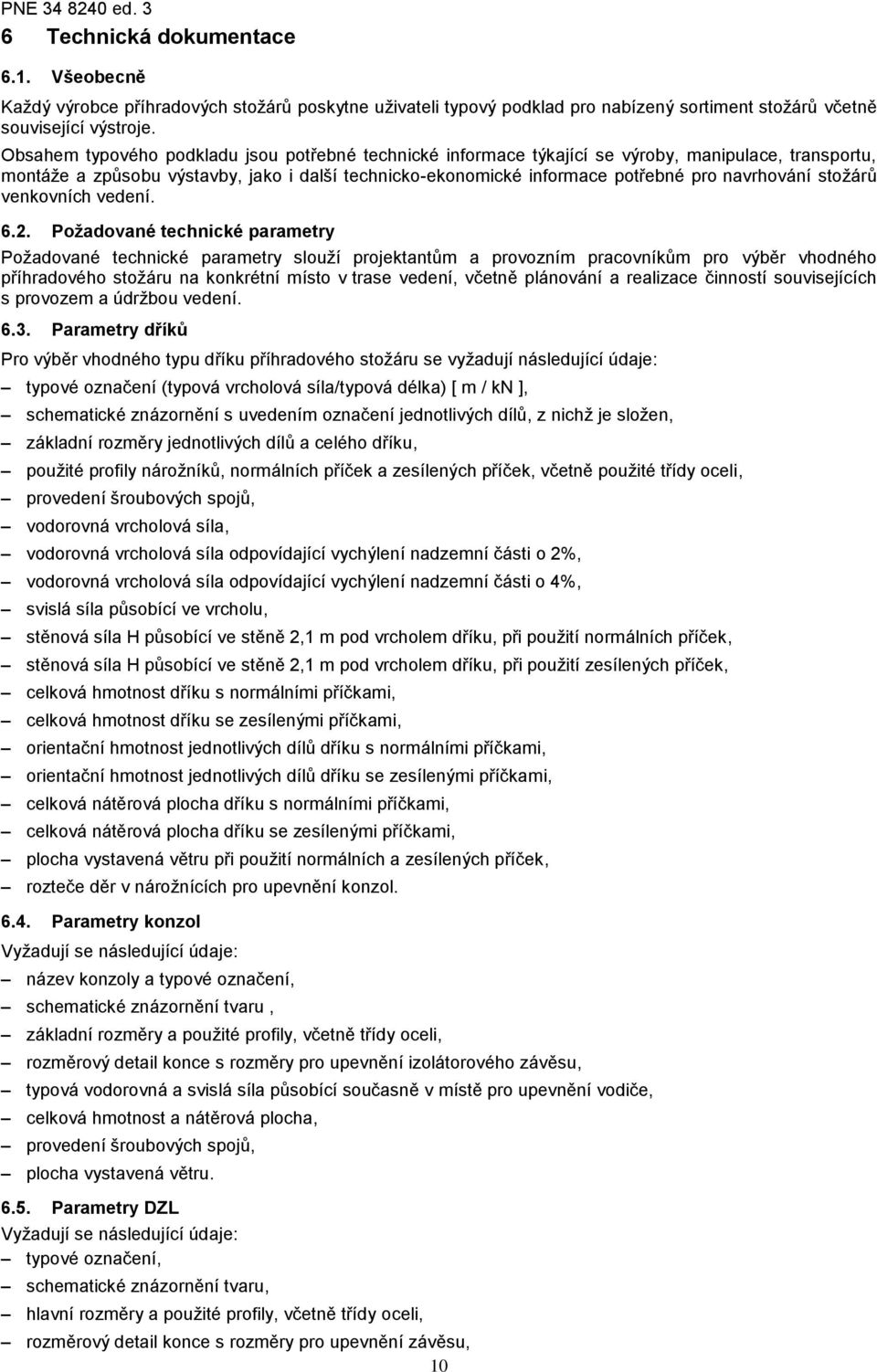

10 PNE ed. 3 6 Technická dokumentace 6.1. Všeobecně Každý výrobce příhradových stožárů poskytne uživateli typový podklad pro nabízený sortiment stožárů včetně související výstroje. Obsahem typového podkladu jsou potřebné technické informace týkající se výroby, manipulace, transportu, montáže a způsobu výstavby, jako i další technicko-ekonomické informace potřebné pro navrhování stožárů venkovních vedení Požadované technické parametry Požadované technické parametry slouží projektantům a provozním pracovníkům pro výběr vhodného příhradového stožáru na konkrétní místo v trase vedení, včetně plánování a realizace činností souvisejících s provozem a údržbou vedení Parametry dříků Pro výběr vhodného typu dříku příhradového stožáru se vyžadují následující údaje: typové označení (typová vrcholová síla/typová délka) [ m / kn ], schematické znázornění s uvedením označení jednotlivých dílů, z nichž je složen, základní rozměry jednotlivých dílů a celého dříku, použité profily nárožníků, normálních příček a zesílených příček, včetně použité třídy oceli, provedení šroubových spojů, vodorovná vrcholová síla, vodorovná vrcholová síla odpovídající vychýlení nadzemní části o 2%, vodorovná vrcholová síla odpovídající vychýlení nadzemní části o 4%, svislá síla působící ve vrcholu, stěnová síla H působící ve stěně 2,1 m pod vrcholem dříku, při použití normálních příček, stěnová síla H působící ve stěně 2,1 m pod vrcholem dříku, při použití zesílených příček, celková hmotnost dříku s normálními příčkami, celková hmotnost dříku se zesílenými příčkami, orientační hmotnost jednotlivých dílů dříku s normálními příčkami, orientační hmotnost jednotlivých dílů dříku se zesílenými příčkami, celková nátěrová plocha dříku s normálními příčkami, celková nátěrová plocha dříku se zesílenými příčkami, plocha vystavená větru při použití normálních a zesílených příček, rozteče děr v nárožnících pro upevnění konzol Parametry konzol Vyžadují se následující údaje: název konzoly a typové označení, schematické znázornění tvaru, základní rozměry a použité profily, včetně třídy oceli, rozměrový detail konce s rozměry pro upevnění izolátorového závěsu, typová vodorovná a svislá síla působící současně v místě pro upevnění vodiče, celková hmotnost a nátěrová plocha, provedení šroubových spojů, plocha vystavená větru Parametry DZL Vyžadují se následující údaje: typové označení, schematické znázornění tvaru, hlavní rozměry a použité profily, včetně třídy oceli, rozměrový detail konce s rozměry pro upevnění závěsu, 10

11 typová vrcholová síla, celková hmotnost a nátěrová plocha, provedení šroubových spojů, plocha vystavená větru. PNE ed Skladování, doprava a manipulace Při skladování, dopravě a manipulaci se stožáry a jejich příslušenstvím je třeba postupovat tak, aby se zamezilo poškození jednotlivých dílů, které by omezilo nebo úplně vyloučilo jejich použitelnost. Postupuje se podle pokynů uvedených v technických podmínkách, zpracovaných konkrétním výrobcem stožárů Identifikovatelnost Každý dodaný stožár nebo jeho samostatná část musí být jednoznačně identifikovatelná. Za tím účelem se v dokumentu ověřeným technickou kontrolou výrobce uvede: výrobce, typ výrobku viz tabulky 1 až 4 této normy, množství, číslo normy PNE Po dohodě mezi výrobcem a zákazníkem mohou být pro dodávku specifikovány další parametry. 7 Dodatečné specifikace a přílohy 7.1. Dodatečné specifikace Velikost využitelné stěnové síly H musí být stanovena při současném zatížení vodorovné a svislé síly působící ve vrcholu stožáru. V konkrétním případě mohou být hodnoty vodorovné a svislé síly sníženy o podíl vyvozený přetržením jednoho vodiče, který způsobí nejvyšší torzní namáhání Montáž a stavba Na stožáry se montuje výzbroj, pro kterou byl stožár navržen. Použije-li se atypická výzbroj, je třeba zvážit nutnost provedení kontroly stožáru statickým výpočtem. Při montáži stožárů se postupuje tak, aby nedošlo k jejich mechanickému přetížení. Každý výrobce stožáru ve svém typovém podkladu uvede postupy při manipulaci a výstavbě, které byly uvažovány při návrhu konstrukce stožárů. Mechanicky poškozené stožáry ani příslušenství se nesmějí používat. Opravovat poškození stožárů, které může ovlivnit spolehlivost nebo bezpečnost provozu, je bez souhlasu odborně způsobilé osoby zakázáno. Při opakovaném použití stávajících nebo demontovaných stožárů je třeba s ohledem na úroveň jejich opotřebení provést jejich statické posouzení. Pro výstup na stožáry je třeba použít pouze schválené způsoby, pomůcky nebo mechanizmy Základy Pro navrhování základů platí ČSN EN a PNE Jejich zhotovení se provede podle PNE Hloubky založení uvádí tabulka č. 2. Rozměry tělesa betonového základu je třeba přizpůsobit rozměrům základového dílu z hlediska zajištění dostatečné tloušťky krycí vrstvy betonu k ocelové konstrukci základového dílu. Doporučuje se používat hranolové základy betonované přímo do rostlé zeminy. V případě stupňových základů z prostého betonu je třeba kontrolovat ohybovou a smykovou pevnost vyložení spodního stupně základu Přílohy Příloha 1A normativní ČEZ specifikace hlavních parametrů stožárů skupiny ČEZ Příloha 1B normativní E.ON specifikace hlavních parametrů stožárů E.ON Příloha 2A normativní ČEZ dodatečné specifikace hlavních parametrů konzol Příloha 2B normativní ČEZ dodatečné specifikace hlavních parametrů konzol Příloha 3 normativní ČEZ dodatečné specifikace hlavních parametrů DZL 11

12 PNE ed. 3 Příloha 4 normativní podkladový plech bezpečnostních tabulek, plech pro upevnění uzemňovacího pásku Příloha 5A informativní Příloha 5B informativní Příloha 5C informativní Příloha 5D informativní Příloha 5E informativní typy hlav stožárů typy hlav stožárů typy hlav stožárů typy hlav stožárů typy hlav stožárů Příloha 5F informativní typy hlav stožárů Příloha 5G informativní typy hlav stožárů 12

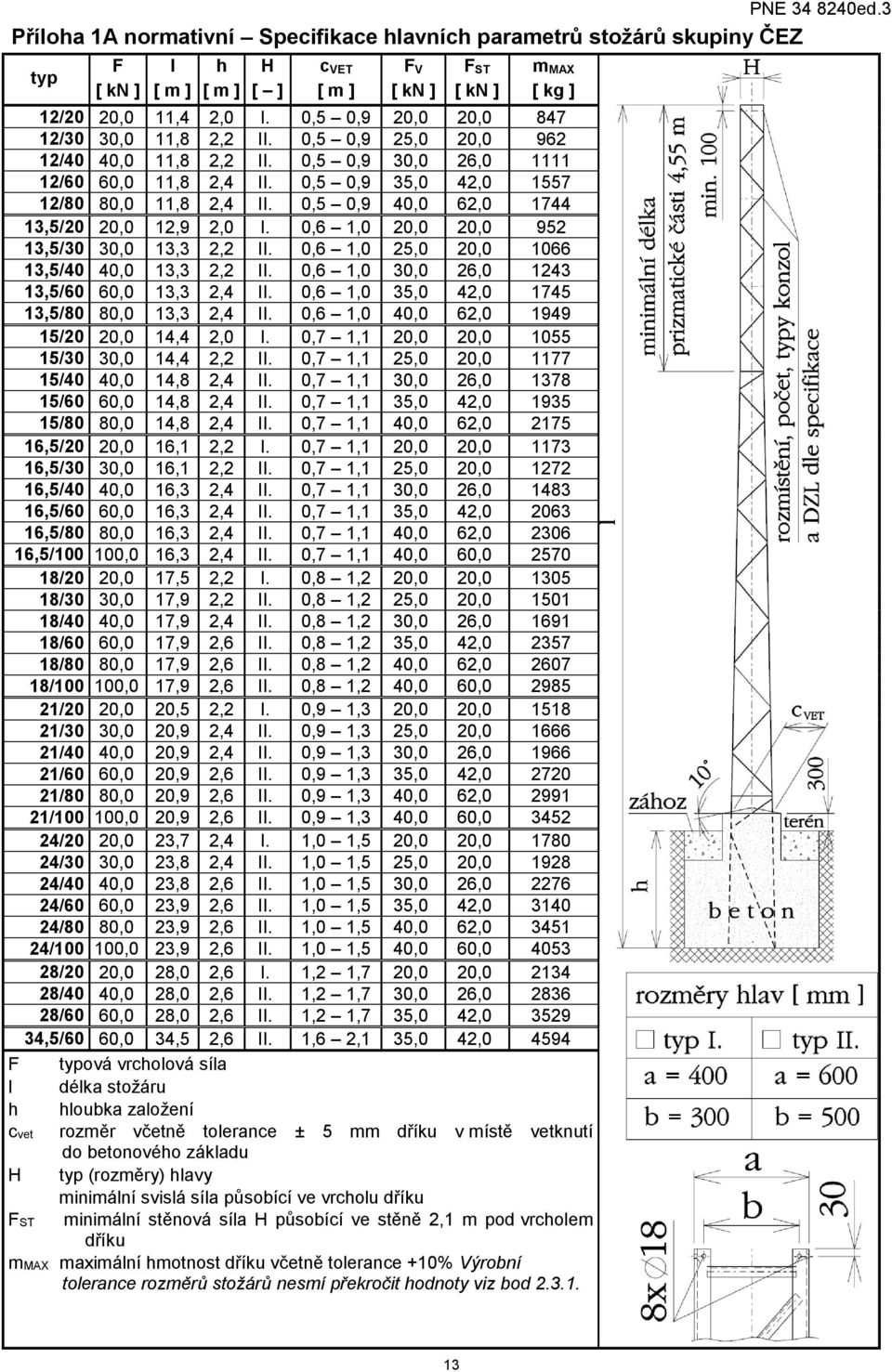

13 FV Příloha 1A normativní Specifikace hlavních parametrů stožárů skupiny ČEZ typ F [ kn ] l [ m ] h [ m ] H [ ] c VET [ m ] F V [ kn ] F ST [ kn ] m MAX [ kg ] 12/20 20,0 11,4 2,0 I. 0,5 0,9 20,0 20, /30 30,0 11,8 2,2 II. 0,5 0,9 25,0 20, /40 40,0 11,8 2,2 II. 0,5 0,9 30,0 26, /60 60,0 11,8 2,4 II. 0,5 0,9 35,0 42, /80 80,0 11,8 2,4 II. 0,5 0,9 40,0 62, ,5/20 20,0 12,9 2,0 I. 0,6 1,0 20,0 20, ,5/30 30,0 13,3 2,2 II. 0,6 1,0 25,0 20, ,5/40 40,0 13,3 2,2 II. 0,6 1,0 30,0 26, ,5/60 60,0 13,3 2,4 II. 0,6 1,0 35,0 42, ,5/80 80,0 13,3 2,4 II. 0,6 1,0 40,0 62, /20 20,0 14,4 2,0 I. 0,7 1,1 20,0 20, /30 30,0 14,4 2,2 II. 0,7 1,1 25,0 20, /40 40,0 14,8 2,4 II. 0,7 1,1 30,0 26, /60 60,0 14,8 2,4 II. 0,7 1,1 35,0 42, /80 80,0 14,8 2,4 II. 0,7 1,1 40,0 62, ,5/20 20,0 16,1 2,2 I. 0,7 1,1 20,0 20, ,5/30 30,0 16,1 2,2 II. 0,7 1,1 25,0 20, ,5/40 40,0 16,3 2,4 II. 0,7 1,1 30,0 26, ,5/60 60,0 16,3 2,4 II. 0,7 1,1 35,0 42, ,5/80 80,0 16,3 2,4 II. 0,7 1,1 40,0 62, ,5/ ,0 16,3 2,4 II. 0,7 1,1 40,0 60, /20 20,0 17,5 2,2 I. 0,8 1,2 20,0 20, /30 30,0 17,9 2,2 II. 0,8 1,2 25,0 20, /40 40,0 17,9 2,4 II. 0,8 1,2 30,0 26, /60 60,0 17,9 2,6 II. 0,8 1,2 35,0 42, /80 80,0 17,9 2,6 II. 0,8 1,2 40,0 62, / ,0 17,9 2,6 II. 0,8 1,2 40,0 60, /20 20,0 20,5 2,2 I. 0,9 1,3 20,0 20, /30 30,0 20,9 2,4 II. 0,9 1,3 25,0 20, /40 40,0 20,9 2,4 II. 0,9 1,3 30,0 26, /60 60,0 20,9 2,6 II. 0,9 1,3 35,0 42, /80 80,0 20,9 2,6 II. 0,9 1,3 40,0 62, / ,0 20,9 2,6 II. 0,9 1,3 40,0 60, /20 20,0 23,7 2,4 I. 1,0 1,5 20,0 20, /30 30,0 23,8 2,4 II. 1,0 1,5 25,0 20, /40 40,0 23,8 2,6 II. 1,0 1,5 30,0 26, /60 60,0 23,9 2,6 II. 1,0 1,5 35,0 42, /80 80,0 23,9 2,6 II. 1,0 1,5 40,0 62, / ,0 23,9 2,6 II. 1,0 1,5 40,0 60, /20 20,0 28,0 2,6 I. 1,2 1,7 20,0 20, /40 40,0 28,0 2,6 II. 1,2 1,7 30,0 26, /60 60,0 28,0 2,6 II. 1,2 1,7 35,0 42, ,5/60 60,0 34,5 2,6 II. 1,6 2,1 35,0 42, F typová vrcholová síla l délka stožáru h hloubka založení cvet rozměr včetně tolerance ± 5 mm dříku v místě vetknutí do betonového základu H typ (rozměry) hlavy minimální svislá síla působící ve vrcholu dříku FST minimální stěnová síla H působící ve stěně 2,1 m pod vrcholem dříku mmax maximální hmotnost dříku včetně tolerance +10% Výrobní tolerance rozměrů stožárů nesmí překročit hodnoty viz bod PNE ed.3 13

14 PNE ed. 3 Příloha 1B normativní Specifikace hlavních parametrů stožárů E.ON F L h P S typ F L h P S m ZÁKLAD m ZESIL [ kn ] [ m ] [ m ] [ m ] [ m ] [ kg ] [ kg ] 12/ ,07 2,25 2,95 1, ,9 696,9 12/ ,07 2,25 2,95 1, ,5 797,7 12/ ,42 2,60 3,30 1, , ,7 12/ ,42 2,60 3,30 1, , ,6 13,5/ ,90 1,65 2,35 1, ,6 646,9 13,5/ ,50 2,25 2,95 1, ,8 777,8 13,5/ ,50 2,25 2,95 1, ,1 933,9 13,5/ ,50 2,25 2,95 1, , ,2 13,5/ ,85 2,60 3,30 1, , ,0 13,5/ ,85 2,60 3,30 1, , ,5 13,5/ ,85 2,60 3,30 1, , ,5 15/ ,15 1,65 2,35 1, ,2 734,6 15/ ,75 2,25 2,95 1, ,4 869,4 15/ ,75 2,25 2,95 1, , ,9 15/ ,75 2,25 2,95 1, , ,4 15/ ,10 2,60 3,30 1, , ,6 15/ ,10 2,60 3,30 1, , ,8 15/ ,60 3,10 3,80 1, , ,5 16,5/ ,85 1,65 2,35 1, ,5 852,1 16,5/ ,45 2,25 2,95 1, ,7 998,2 16,5/ ,45 2,25 2,95 1, , ,6 16,5/ ,45 2,25 2,95 1, , ,5 16,5/ ,80 2,60 3,30 1, , ,6 16,5/ ,80 2,60 3,30 1, , ,7 16,5/ ,30 3,10 3,80 1, , ,1 18/ ,37 1,65 2,35 1, ,0 950,9 18/ ,97 2,25 2,95 1, , ,7 18/ ,97 2,25 2,95 1, , ,2 18/ ,32 2,60 3,30 1, , ,9 18/ ,32 2,60 3,30 1, , ,7 18/ ,32 2,60 3,30 1, , ,8 18/ ,82 3,10 3,80 1, , ,2 21/ ,05 1,65 2,35 1, , ,8 21/ ,65 2,25 2,95 1, , ,1 21/ ,65 2,25 2,95 1, , ,9 21/ ,00 2,60 3,30 1, , ,1 21/ ,00 2,60 3,30 1, , ,1 21/ ,00 2,60 3,30 1, ,4 2525,6 21/ ,50 3,10 3,80 1, , ,0 24/ ,00 1,65 2,35 1, , ,5 24/ ,60 2,25 2,95 1, , ,1 24/ ,60 2,25 2,95 1, , ,1 24/ ,95 2,60 3,30 1, , ,2 24/ ,45 3,10 3,80 1, , ,2 mzáklad mezní výpočtová síla délka stožáru hloubka založení délka základového dílu šířka paty stožáru maximální hmotnost dříku se základními diagonálami včetně tolerance +5% mzesil maximální hmotnost dříku se zesílenými diagonálami včetně tolerance +5% Výrobní tolerance rozměrů stožárů nesmí překročit hodnoty viz bod

15 PNE ed.3 Příloha 2A normativní ČEZ Dodatečné specifikace hlavních parametrů konzol obrázek 1 Konzoly A0, B0 (rozměry v mm) Obrázek 2 Konzoly A1, A2, A3, A4, A5 (rozměry v mm) Obrázek 3 Konzoly B1, B2, B3 (rozměry v mm) 15

16 PNE ed. 3 Příloha 2B normativní ČEZ Dodatečné specifikace hlavních parametrů konzol Obrázek 4 Konzoly C0, C1 (rozměry v mm) Obrázek 5 Konzola K3 Obrázek 6 Konzola P-a, P-a L (rozměry v mm) Obrázek 7 Konzola P-a T (rozměry v mm) Obrázek 8 Konzoly pro 4-násobná vedení (rozměry v mm) 16

17 Příloha 3 normativní ČEZ Dodatečné specifikace hlavních parametrů DZL Obrázek 1 DZL-1,4 (rozměry v mm) PNE ed.3 Obrázek 2 DZL-2,2 (rozměry v mm) 17

18 PNE ed. 3 Příloha 4 normativní Podkladový plech bezpečnostních tabulek, plech pro upevnění uzemňovacího pásku Obrázek 1 Podkladový plech pro upevnění bezpečnostních výstražných tabulek na dřík stožáru (rozměry v mm) Obrázek 2 Plech pro upevnění uzemňovacího pásku na základový díl stožáru (rozměry v mm) 18

19 Příloha 5A informativní Typy hlav stožárů PNE ed.3 19

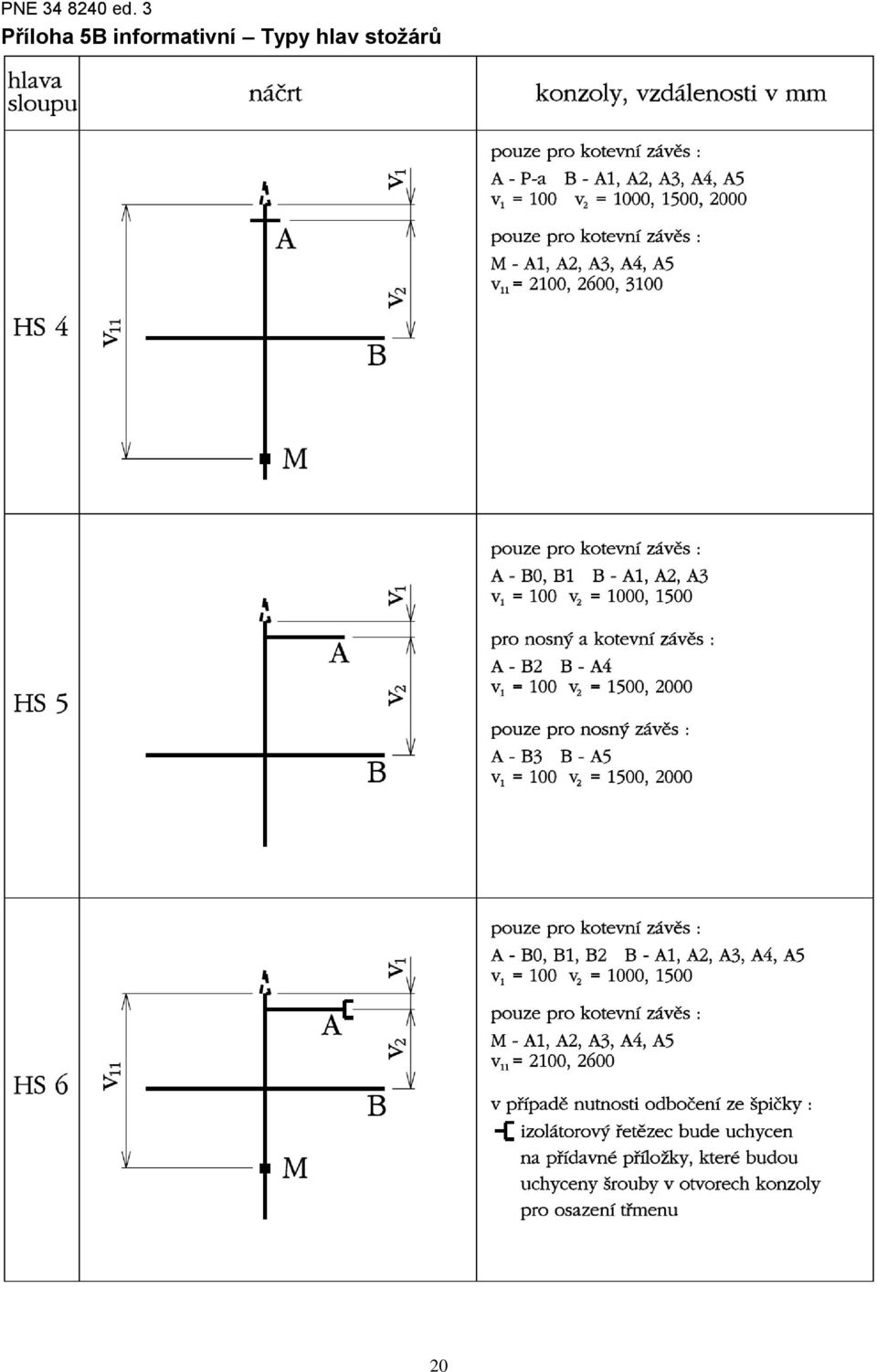

20 PNE ed. 3 Příloha 5B informativní Typy hlav stožárů 20

21 Příloha 5C informativní Typy hlav stožárů PNE ed.3 21

22 PNE ed. 3 Příloha 5D informativní Typy hlav stožárů 22

23 Příloha 5E informativní Typy hlav stožárů PNE ed.3 23

24 PNE ed. 3 Příloha 5F informativní Typy hlav stožárů 24

25 Příloha 5G informativní Typy hlav stožárů PNE ed.3 25
