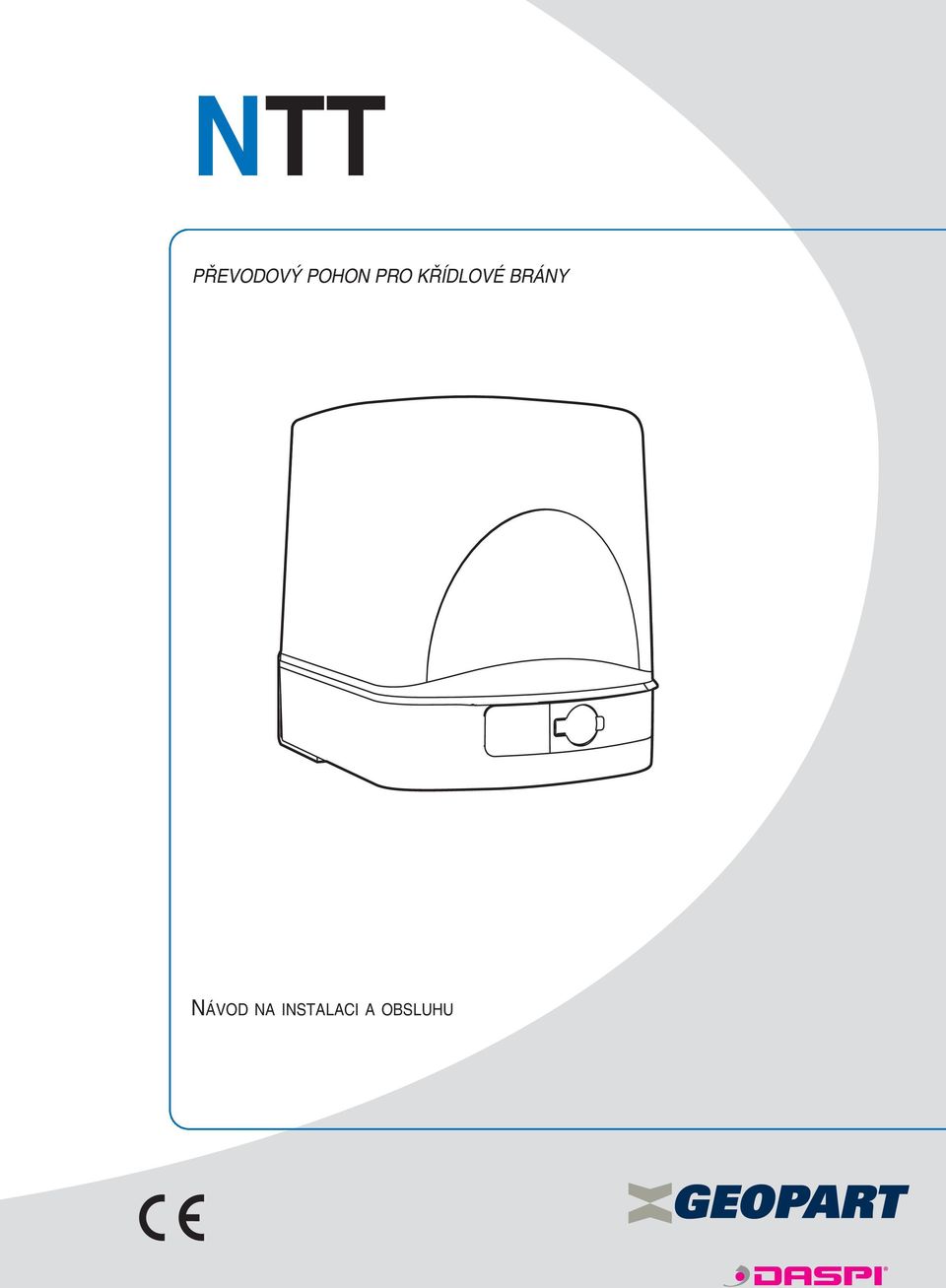

1 NTT PŘEVODOVÝ POHON PRO KŘÍDLOVÉ BRÁNY NÁVOD NA INSTALACI A OBSLUHU

2 Model NTT NTT 24 Maximální délka křídla 2,2m - 150Kg 2,2m - 150Kg Napájení 230V± 10%, 50Hz 24Vdc Jmenovitý příkon 200W 70W Jmenovitý proud 1,0A 3,0A Kroutící moment 350Nm 300Nm Výstupní otáčky 1,8ot/min 1,8ot/min Kondenzátor 10 uf - Pracovní zatížení 50% 100% Hmotnost 8kg 8kg Provozní teplota -25 C +70 C -25 C +70 C Krytí IP 54 IP MONTÁŽNÍ SCHEMA A DOPORUČENÉ KABELY 1 Elektrické napájení 230 VAC 50 Hz CYKY 3 x 2,5 2 Sloupky s fotočlánky 3 Fotočlánky 4 x 1 4 Výstražná lampa s anténou 3 x 1 + koaxiál 50ohm 5 Ovládací elektronika 6 Pohon NTT 7 Klíčový spínač 3 x 1 8 Bezpečnostní tabulka 9 JIstič 16A

3 P min 120mm A DŮLEŽITÉ OTEVŘENÍ OTEVŘENÍ A V1 P P L1 V2 V3 L3 L2 L3 C GR 06 V4 750 mm CA V5 V5 CC CH 11 MS 12

4 ZÁKLADNÍ BEZPEČNOSTNÍ PRAVIDLA Gratulujeme Vám ke skvělé volbě. Vaše nové automatizační zařízení bylo vyrobeno ve vysoké kvalitě a s důrazem na spolehlivost, a proto Vám bude dlouhodobě sloužit. Tato brožurka Vám poskytne veškeré informace, které můžete potřebovat pro instalaci motoru s převody a zajištění Vaší bezpečnosti. Veškeré naše výrobky jsou vyrobeny v souladu s platnými předpisy. Doporučujeme Vám při instalaci a údržbě používat pouze originální náhradní díly. V každém případě je bezesporu nutná a nevyhnutelná opatrnost a nic není lepší, než předcházení úrazům. DŮLEŽITÉ Jakákoli instalace, opravy nebo seřizování pracovního mechanizmu nekvalifikovanými pracovníky je přísně zakázána bez dodržení nezbytných bezpečnostních opatření: vypnutý elektrický přívod (včetně případných baterií). Všechny pohyblivé mechanizmy musí být opatřeny vhodnými ochrannými prostředky. Výrobce neodpovídá za jakékoli vzniklé škody nebo zranění lidí, zvířat nebo poškození věcí, ke kterým došlo používáním v rozporu s touto brožurou a/nebo neschválenou úpravou výrobku. Bezpodmínečně uložte tuto brožuru spolu s technickou instalační příručkou na vhodné místo dobře známé všem zainteresovaným osobám. Je Vaší povinností zacházet s obalovým materiálem (lepenka, plasty, polystyren atd.) a likvidovat jej v souladu s platnými předpisy a uvědomit si, že pro děti mohou být plastové obaly extrémně nebezpečné. Musíte seznámit všechny osoby používající tento automatický mechanizmus s ovládacími a bezpečnostními systémy instalace. Neinstalujte tento výrobek ve výbušném prostředí. ÚDRŽBA Před prováděním jakéhokoli údržbářského zásahu musíte vždy odpojit elektrický přívod. Pro správnou údržbu pohonu NTT se důsledně řiďte těmito pokyny: Pravidelně provádějte čištění fotočlánků. Nechte pravidelně kontrolovat kvalifikovanými osobami elektronickou spojku (viz návod pro příslušnou elektronickou centrální jednotkul ). V případě poruchy nechte bránu prohlédnout kvalifikovanou osobou. LIKVIDACE Likvidaci materiálů musíte provádět v souladu s platnými předpisy. Všechny materiály se musí roztřídit podle druhu (měď, hliník, plasty, elektronická centrální jednotka). V žádném případě se zde nevyskytují materiály, které jsou považovány za nebezpečné pro manipulující osoby. DEMONTÁŽ Při rozebírání nebo odstraňování automatizačního zařízení postupujte podle těchto pokynů: Vypněte přívod elektrického proudu a odpojte elektrickou instalaci. Demontujte ovládací konzoli a všechny ostatní součásti mechanizmu. Pokud zaznamenáte, že některé díly byly poškozeny, musíte je vyměnit.. BEZPEČNÁ VZDÁLENOST POHYBLIVÉ ČÁSTI MECHANISKU NEINSTALUJTE DO VÝBUŠNÉHO PROSTŘEDÍ NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM POUŽÍVEJTE OCHRANNÉ RUKAVICE POUŽÍVEJTE SVÁŘEČSKÉ BRÝLE NESNÍMEJTE OCHRANNÉ KRYTY VÝROBEK Převodový pohon NTT byl navržen a zkonstruován k otvírání křídlových bran o délce jednoho křídla až 2,2m a hmotnosti max hmotnosti 150 kg. DASPI neodpovídá za jakékoli abnormální a odlišné používání motoru s převodovkou NTT. DŮLEŽITÉ: Motor s převodovkou NTT není vybavený mechanickou spojkou a musí být instalován s ovládacím panelem DASPI nebo s ovládacím panelem opatřeným elektronickou spojkou. POUŽÍVÁNÍ AUTOMATIZAČNÍHO ZAŘÍZENÍ Důležité bezpečnostní pokyny. Upozornění: je životně důležité pro bezpečnost osob dodržovat všechny pokyny. Tyto pokyny si uschovejte. Nedovolte dětem, aby si hrály s dálkovým ovladačem nebo pevnými ovládacími prvky. Dálkový ovladač před dětmi uschovejte. Protože automatické zařízení je možné ovládat na dálku pomocí dálkového ovladače, musíte vždy zkontrolovat bezchybnou činnost všech bezpečnostních zařízení. Doporučujeme, aby kvalifikovaná osoba prováděla pravidelnou (každých 6 měsíců) kontrolu seřízení elektronické spojky. Pokud potřebujete provést kalibraci bezpečnostní zařízení, podívejte se do kapitoly "Seřizování elektronické spojky" v brožurce s návodem k elektronické centrální jednotce. PŘEDBĚŽNÁ KONTROLA Přečtěte si pečlivě návod. Zkontrolujte, zda nedošlo během přepravy k poškození výrobku. Zkontrolujte, zda je konstrukce brány pevná a zda nedochází při pohybu ke vzniku třecích bodů. Zkontrolujte, zda Váš výrobek odpovídá hmotnosti brány. Zkontrolujte, zda elektrická instalace odpovídá charakteristikám, které motor s převodovkou vyžaduje. Zkontrolujte, zda je k dispozici bezpečnostní systém uzemnění a zda jsou kovové části instalovaného mechanizmu s ním propojeny. Zkontrolujte, zda lze snadno provádět ruční ovládání pohybu brány. Uvědomte si, že automatika činí používání brány jednouchým, ale neřeší problémy plynoucí z chybné instalace nebo špatné údržby. MAZÁNÍ Motor s převodovkou HARD je opatřený trvalou mazací náplní.

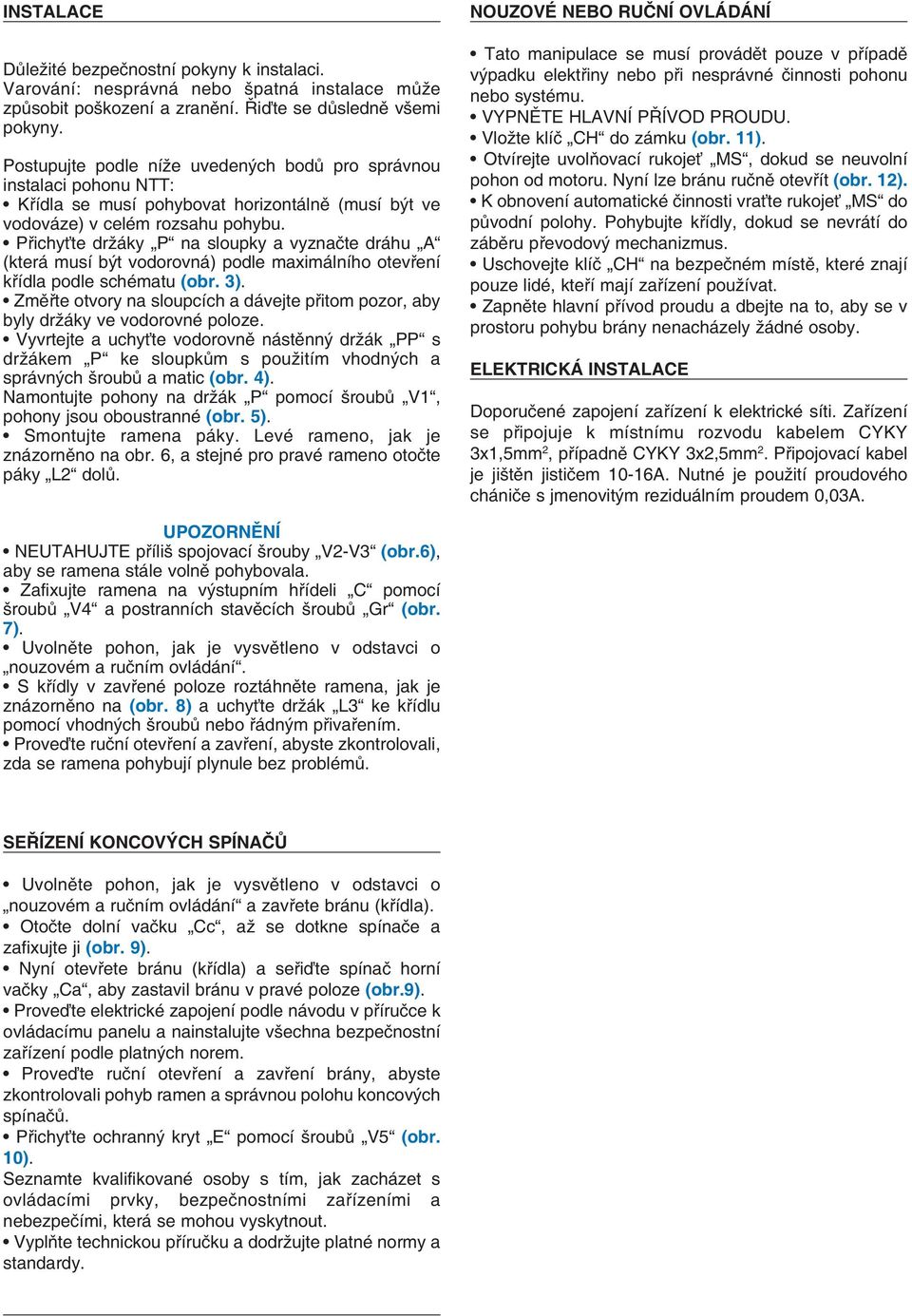

5 INSTALACE Důležité bezpečnostní pokyny k instalaci. Varování: nesprávná nebo špatná instalace může způsobit poškození a zranění. Řiďte se důsledně všemi pokyny. Postupujte podle níže uvedených bodů pro správnou instalaci pohonu NTT: Křídla se musí pohybovat horizontálně (musí být ve vodováze) v celém rozsahu pohybu. Přichyťte držáky P na sloupky a vyznačte dráhu A (která musí být vodorovná) podle maximálního otevření křídla podle schématu (obr. 3). Změřte otvory na sloupcích a dávejte přitom pozor, aby byly držáky ve vodorovné poloze. Vyvrtejte a uchyťte vodorovně nástěnný držák PP s držákem P ke sloupkům s použitím vhodných a správných šroubů a matic (obr. 4). Namontujte pohony na držák P pomocí šroubů V1, pohony jsou oboustranné (obr. 5). Smontujte ramena páky. Levé rameno, jak je znázorněno na obr. 6, a stejné pro pravé rameno otočte páky L2 dolů. NOUZOVÉ NEBO RUČNÍ OVLÁDÁNÍ Tato manipulace se musí provádět pouze v případě výpadku elektřiny nebo při nesprávné činnosti pohonu nebo systému. VYPNĚTE HLAVNÍ PŘÍVOD PROUDU. Vložte klíč CH do zámku (obr. 11). Otvírejte uvolňovací rukojeť MS, dokud se neuvolní pohon od motoru. Nyní lze bránu ručně otevřít (obr. 12). K obnovení automatické činnosti vraťte rukojeť MS do původní polohy. Pohybujte křídly, dokud se nevrátí do záběru převodový mechanizmus. Uschovejte klíč CH na bezpečném místě, které znají pouze lidé, kteří mají zařízení používat. Zapněte hlavní přívod proudu a dbejte na to, aby se v prostoru pohybu brány nenacházely žádné osoby. ELEKTRICKÁ INSTALACE Doporučené zapojení zařízení k elektrické síti. Zařízení se připojuje k místnímu rozvodu kabelem CYKY 3x1,5mm 2, případně CYKY 3x2,5mm 2. Připojovací kabel je jištěn jističem 10-16A. Nutné je použití proudového chániče s jmenovitým reziduálním proudem 0,03A. UPOZORNĚNÍ NEUTAHUJTE příliš spojovací šrouby V2-V3 (obr.6), aby se ramena stále volně pohybovala. Zafixujte ramena na výstupním hřídeli C pomocí šroubů V4 a postranních stavěcích šroubů Gr (obr. 7). Uvolněte pohon, jak je vysvětleno v odstavci o nouzovém a ručním ovládání. S křídly v zavřené poloze roztáhněte ramena, jak je znázorněno na (obr. 8) a uchyťte držák L3 ke křídlu pomocí vhodných šroubů nebo řádným přivařením. Proveďte ruční otevření a zavření, abyste zkontrolovali, zda se ramena pohybují plynule bez problémů. SEŘÍZENÍ KONCOVÝCH SPÍNAČŮ Uvolněte pohon, jak je vysvětleno v odstavci o nouzovém a ručním ovládání a zavřete bránu (křídla). Otočte dolní vačku Cc, až se dotkne spínače a zafixujte ji (obr. 9). Nyní otevřete bránu (křídla) a seřiďte spínač horní vačky Ca, aby zastavil bránu v pravé poloze (obr.9). Proveďte elektrické zapojení podle návodu v příručce k ovládacímu panelu a nainstalujte všechna bezpečnostní zařízení podle platných norem. Proveďte ruční otevření a zavření brány, abyste zkontrolovali pohyb ramen a správnou polohu koncových spínačů. Přichyťte ochranný kryt E pomocí šroubů V5 (obr. 10). Seznamte kvalifikované osoby s tím, jak zacházet s ovládacími prvky, bezpečnostními zařízeními a nebezpečími, která se mohou vyskytnout. Vyplňte technickou příručku a dodržujte platné normy a standardy.

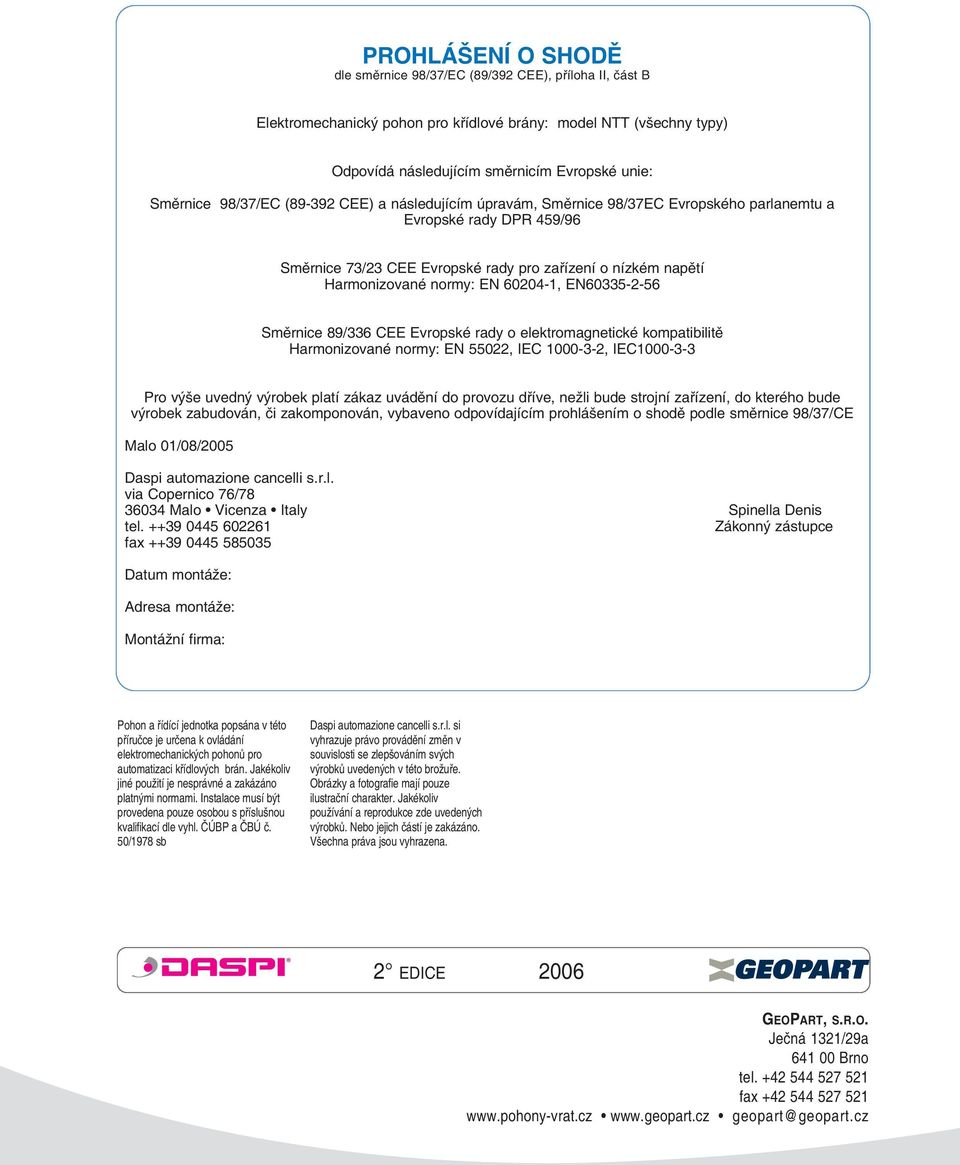

6 PROHLÁŠENÍ O SHODĚ dle směrnice 98/37/EC (89/392 CEE), příloha II, část B Elektromechanický pohon pro křídlové brány: model NTT (všechny typy) Odpovídá následujícím směrnicím Evropské unie: Směrnice 98/37/EC ( CEE) a následujícím úpravám, Směrnice 98/37EC Evropského parlanemtu a Evropské rady DPR 459/96 Směrnice 73/23 CEE Evropské rady pro zařízení o nízkém napětí Harmonizované normy: EN , EN Směrnice 89/336 CEE Evropské rady o elektromagnetické kompatibilitě Harmonizované normy: EN 55022, IEC , IEC Pro výše uvedný výrobek platí zákaz uvádění do provozu dříve, nežli bude strojní zařízení, do kterého bude výrobek zabudován, či zakomponován, vybaveno odpovídajícím prohlášením o shodě podle směrnice 98/37/CE Malo 01/08/2005 Daspi automazione cancelli s.r.l. via Copernico 76/ Malo Vicenza Italy Spinella Denis tel Zákonný zástupce fax Datum montáže: Adresa montáže: Montážní firma: Pohon a řídící jednotka popsána v této příručce je určena k ovládání elektromechanických pohonů pro automatizaci křídlových brán. Jakékoliv jiné použití je nesprávné a zakázáno platnými normami. Instalace musí být provedena pouze osobou s příslušnou kvalifikací dle vyhl. ČÚBP a ČBÚ č. 50/1978 sb Daspi automazione cancelli s.r.l. si vyhrazuje právo provádění změn v souvislosti se zlepšováním svých výrobků uvedených v této brožuře. Obrázky a fotografie mají pouze ilustrační charakter. Jakékoliv používání a reprodukce zde uvedených výrobků. Nebo jejich částí je zakázáno. Všechna práva jsou vyhrazena. 2 EDICE 2006 GEOPART, S.R.O. Ječná 1321/29a Brno tel fax geopart@geopart.cz
