STROPNÍ POHON PRO SEKČNÍ VRATA PT600 A PT800. Návod Na instalaci a obsluhu

Transkript

1 POrtaMatic STROPNÍ POHON PRO SEKČNÍ VRATA PT600 A PT800 Návod Na instalaci a obsluhu

2 a. ZÁKLaDNÍ BEZPEČNOStNÍ PraViDLa 1. varování: Pro bezpečnou instalaci je nutno postupovat podle následujícího. chybná instalace či nesprávné použití tohoto produktu může způsobit zranění či poškození zařízení 2. uložte tento manuál na bezpečném a přístupném místě 3. tento produkt byl navržený a vyrobený pouze pro použití popsané v tomto návodu v případě použití pro jiný účel, než zde popsaný může produkt poškodit a způsobit škody na majetku, nebo být zdrojem nebezpečí pro osoby. znamená to ztrátu záruky. 4. Firma stateurop není odpovědná za nesprávné použití tohoto zařízení, či použití pro jiný účel, než bylo navržené. 5. Firma stateurop není odpovědná za nedodržení bezpečnostních předpisů, nebo za neodbornou instalaci 6. Před instalací vypněte napájení. 7. Nedělejte jakékoliv změny součástí, motoru, či doplňků 8. Montážní firma je povinna zaškolit obsluhu zařízení po stránce funkčnosti a bezpečnosti 9. dálkové ovládání je nutno uchovat mimo dosah dětí z důvodu náhodného spuštění zařízení 10. zákazním nesmí v žádném případě provádět jakékoliv opravy zařízení, v případě poruchy je nutno zavolat kvalifikovaného technika 11. Pohonná jednotka pracuje bez mechanické spojky, musí být proto ovládána řídící elektronikou stateurop s vestavěnou elektronickou spojkou. 12. vždy je nutno kontrolovat bezchybnou činnost všech bezpečnostních součástí, protože toto automatické zařízení je možné ovládat na dálku pomocí dálkového ovladače. doporučujeme, aby kvalifikovaná osoba prováděla pravidelnou (každých 6 měsíců) kontrolu seřízení elektronické spojky. 13. zařízení není určeno pro venkovní provoz. bezpečná vzdálenost Pohyblivé části MechaNisKu NeiNstalujte do výbušného PRostředí NebezPečí úrazu elektrickým PRoudeM Používejte ochranné RuKavice Používejte svářečské brýle NesNíMejte ochranné KRyty B. FUNKcE StrOPNÍHO POHONU 1. automatický bezpečnostní revers při najetí vrat na překázku 2. automatické přizpůsobení tažné síly k vyrovnání drobných změn zatížení v závislosti na počasí a stáří vrat 3. Pozvolný rozběh a zastavení přispívá k menší hlučnosti a opotřebení vrat 4. impulsní ovládání pohonu - krok za krokem 5. Přesné nastavení koncových poloh 6. volitelné automatické zavírání (při použité bezpečnostních fotočlánků) 7.Ruční odblokování umožňuje snadné manuální ovládání v případě výpadku proudu c. technické ParaMEtrY Model Pt600 Pt800 Napájení 230v, 50hz 230v, 50hz Napájení motoru 24 vdc, 120W 24 vdc, 180W Provozní teplota -20 c +70 c -20 c +70 c Maximální plocha vrat 10m2 15m2 tažná síla 600 N, 60Kg 800 N, 80Kg automatické zavření/osvětlení max 3min/ 3min max 3min/ 3min výška vrat: 2300 mm 2300 mm

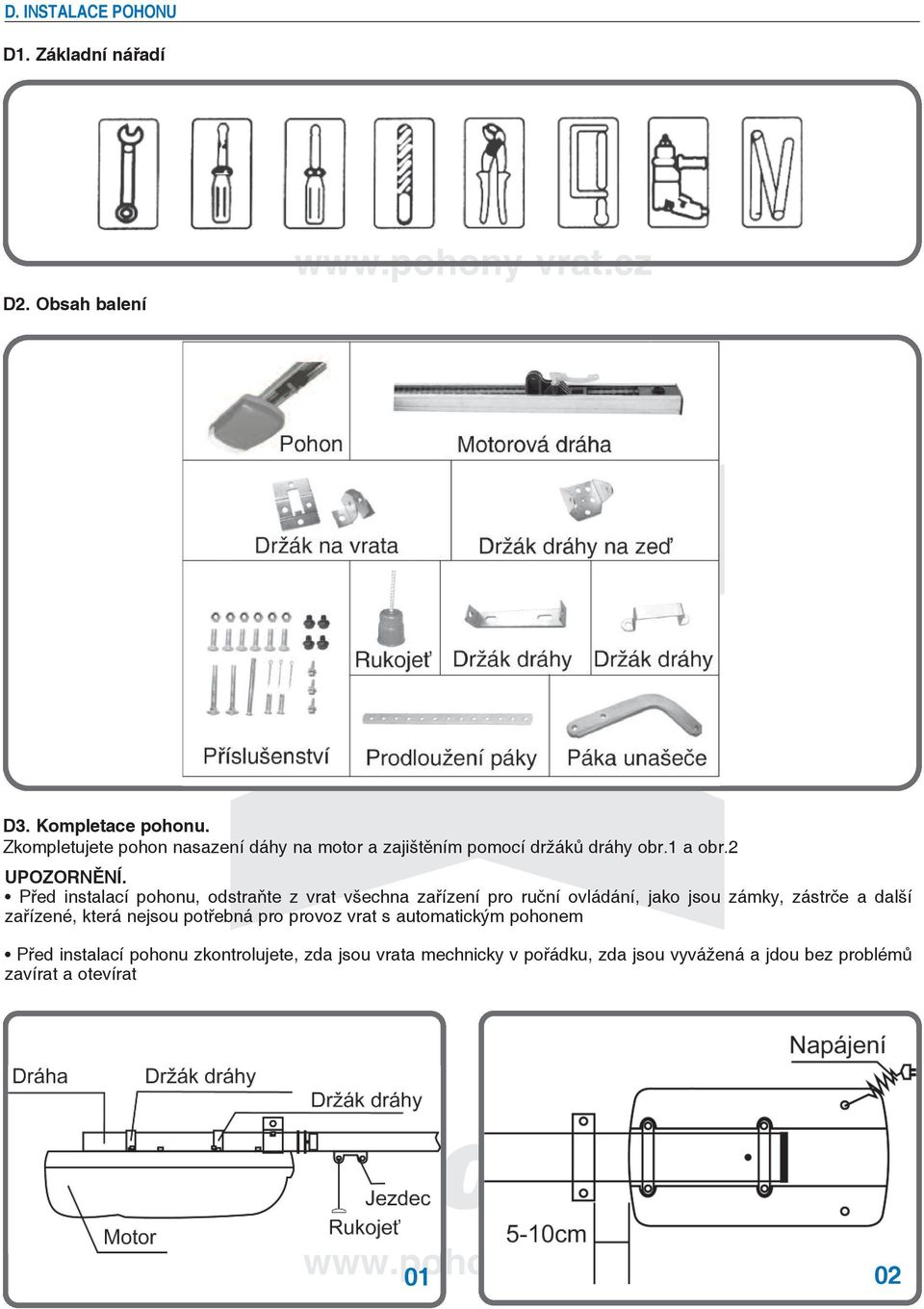

3 D. instalace POHONU D1. Základní nářadí D2. Obsah balení D3. Kompletace pohonu. zkompletujete pohon nasazení dáhy na motor a zajištěním pomocí držáků dráhy obr.1 a obr.2 UPOZOrNĚNÍ. Před instalací pohonu, odstraňte z vrat všechna zařízení pro ruční ovládání, jako jsou zámky, zástrče a další zařízené, která nejsou potřebná pro provoz vrat s automatickým pohonem Před instalací pohonu zkontrolujete, zda jsou vrata mechnicky v pořádku, zda jsou vyvážená a jdou bez problémů zavírat a otevírat 01 02

4 D4. Ukotvení pohonu Pomocí kotevního materiálu namontujte pohon na zeď a strop garáže obr Po instalaci pohonu vyjměnte distanční špalík D5. Připojení pohonu k vratům zavřete vrata a podel obr.7 nainstalujete držák na vrata 2. Pomocí rukojeti uvolněte jezdec dráhy obr.8, poté posuňte jezdec do blízkosti vrat a zkompletujte páku a prodloužení páky podle obr.9

5 E. ELEKtrONiKa a POPiS SVOrKOVNicE F.NaStaVENÍ POHONU F1. Programování 1. Koncová poloha otevřeno zavřete vrata. zmáčněte tlačítko set na 3sec., rozsvítí se led diody set a ol. Pomocí tlačítka open otevřete vrata do polohy otevřeno. Po dosažení požadované polohy vrat zmáčněte tlačítko set, led dioda ol zhasne a rozsvítí se led dioda cl - programování pokračuje nastavením koncové polohy zavřeno 2. Koncová poloha zavřeno. zmáčněte tlačítko close a držte tak dlouha, až se vrata dosáhnou požadované polohy zavřeno. zmáčněte tlačítko set. v té chvíli se rozsvítí led dioada PoWeR a následně se vrata otevřeou a zavřou. 3. Nastavení automatického zavření vrat se zpoožděním. Pomocí trimru vr1 je možno nastavit automatické zavření vrat se zpožděním 1-100sec. Pokud je trimr nastaven na 0, je automatické zavření neaktivní 4.Nastavení tažné síly upozornění: za normálních podmínek není třeba měnit tovární nastavení síly. v případě potřeby lze sílu nastavit vzestupně ve čtyřech úrovních

6 F2. Uložení kódů dálkových ovladačů zmáčněte tlačítko learn, rozsvítí se led dioda learn. zmáčněte požadované tlačítko dálkového ovladače, led dioda learn zabliká a zhasne, kód ovladače byl uložen do paměti. opakujte postup pro jeden každý dálkový ovladač. F3. Vymazání kódu dálkových ovladačů z paměti zmáčněte a držte tlačítko learn, led dioda learn se rozsvítí a po chvíli zhasne. všchny kódy dálkových ovladačů byly vymazány z paměti.

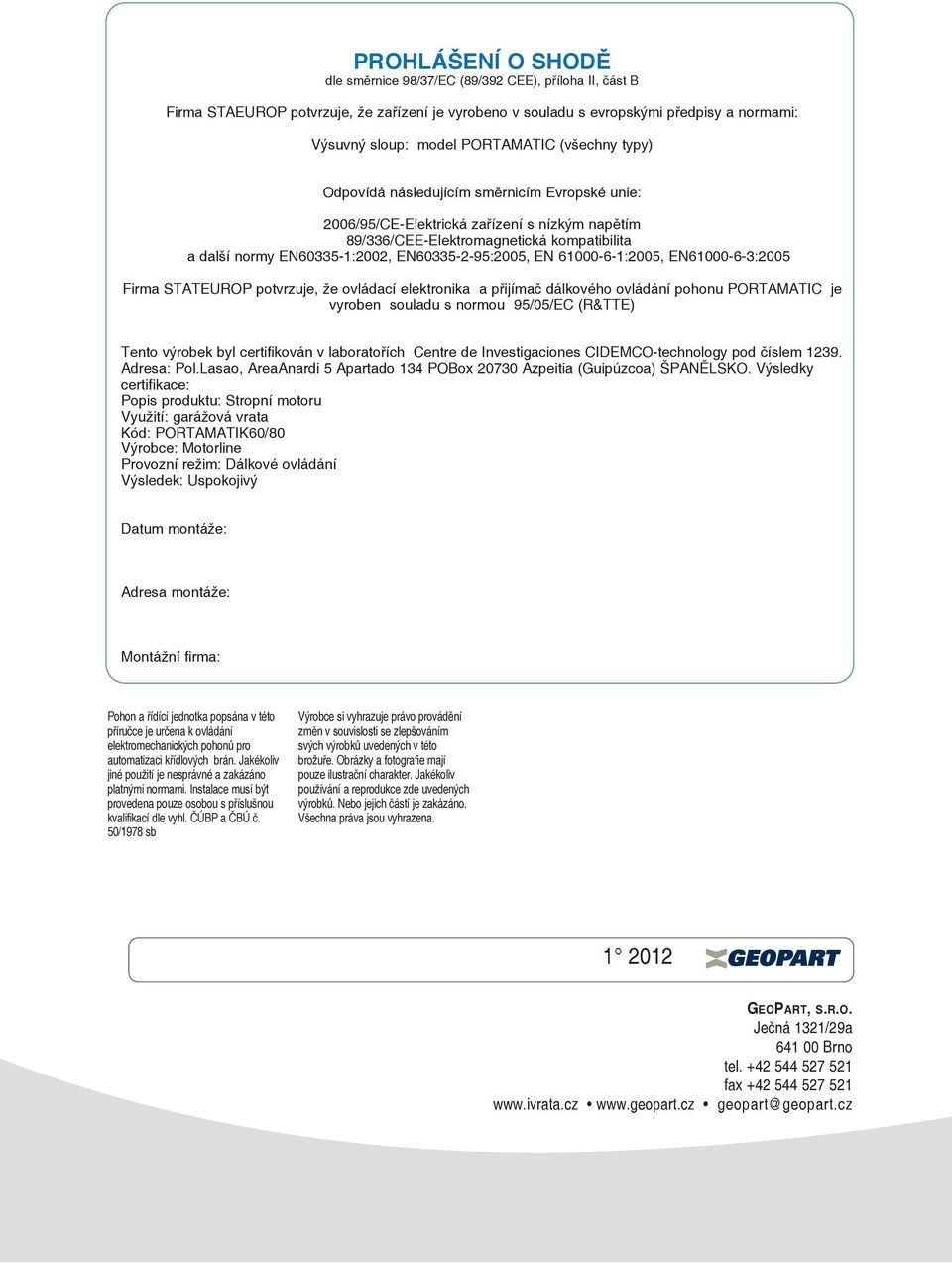

7 PrOHLÁŠENÍ O SHODĚ dle směrnice 98/37/ec (89/392 cee), příloha ii, část b Firma staeurop potvrzuje, že zařízení je vyrobeno v souladu s evropskými předpisy a normami: výsuvný sloup: model PoRtaMatic (všechny typy) odpovídá následujícím směrnicím evropské unie: 2006/95/ce-elektrická zařízení s nízkým napětím 89/336/cee-elektromagnetická kompatibilita a další normy en :2002, en :2005, en :2005, en :2005 Firma stateurop potvrzuje, že ovládací elektronika a přijímač dálkového ovládání pohonu PoRtaMatic je vyroben souladu s normou 95/05/ec (R&tte) tento výrobek byl certifikován v laboratořích centre de investigaciones cidemco-technology pod číslem adresa: Pol.lasao, areaanardi 5 apartado 134 Pobox azpeitia (Guipúzcoa) španělsko. výsledky certifikace: Popis produktu: stropní motoru využití: garážová vrata Kód: PoRtaMatiK60/80 výrobce: Motorline Provozní režim: dálkové ovládání výsledek: uspokojivý datum montáže: adresa montáže: Montážní firma: Pohon a řídící jednotka popsána v této příručce je určena k ovládání elektromechanických pohonů pro automatizaci křídlových brán. jakékoliv jiné použití je nesprávné a zakázáno platnými normami. instalace musí být provedena pouze osobou s příslušnou kvalifikací dle vyhl. čúbp a čbú č. 50/1978 sb výrobce si vyhrazuje právo provádění změn v souvislosti se zlepšováním svých výrobků uvedených v této brožuře. obrázky a fotografie mají pouze ilustrační charakter. jakékoliv používání a reprodukce zde uvedených výrobků. Nebo jejich částí je zakázáno. všechna práva jsou vyhrazena GEOPart, S.r.O. ječná 1321/29a brno tel fax geopart@geopart.cz
