POPIS DRIVERU pro připojení modulu měření spotřeby EATON/Moeller k systému Control4

Transkript

1 POPIS DRIVERU pro připojení modulu měření spotřeby EATON/Moeller k systému Control4 ÚVOD... 1 Aplikace... 1 Název a verze ovladače (driveru)... 1 Podporované moduly... 2 Přidání ovladače Moeller CI v Composeru Pro... 2 Postup konfigurace ovladače v Composeru Pro... 2 Postup konfigurace ovladače v Composeru Pro... 2 Connections A/V napojení ovladače v Composeru Pro... 3 Vnitřní proměnné driveru a využití driveru pomocí menu Programming... 4 Programming funkce "update table... 6 Chybová hlášení a signalizace chybových stavů... 6 Diagnostický režim ovladače... 6 ÚVOD Driver je určen pro připojení bezdrátových modulů firmy Eaton/Moeller umožňujících měřit okamžité parametry odběru i hodnoty celkové spotřeby za měřené období. Naměřené hodnoty se předávají v numerických a textových proměnných. Driver měřícího modulu se instaluje do řídící jednotky Control4. Měřící moduly komunikují s jednotkou Control4 přes rádiový interface CKOZ-00-03, který je připojen k systému Control4 pomocí RS-232 rozhraní. V jedné instalaci je možné využít více přijímačů CKOZ a více modulů měření spotřeby. (V návodu ) Aplikace Sledování spotřeby Sledování okamžitých hodnot odběru Hlídání mezních hodnot odběru a spotřeby Monitorování správné funkce zařízení dle parametrů jejich odběru Informování uživatelů o naměřených hodnotách a stavu systému pomocí SMS zpráv a ů a přes www stránky Název a verze ovladače (driveru) Název souboru ovladače: ems_moeller_cemx01.c4i Vyžaduje pro svou funkci instalaci driveru: automation_232_moeller_ckoz_0003.c4i viz příslušný návod. Litevská 8, Praha , Czech Republic 1 z 6

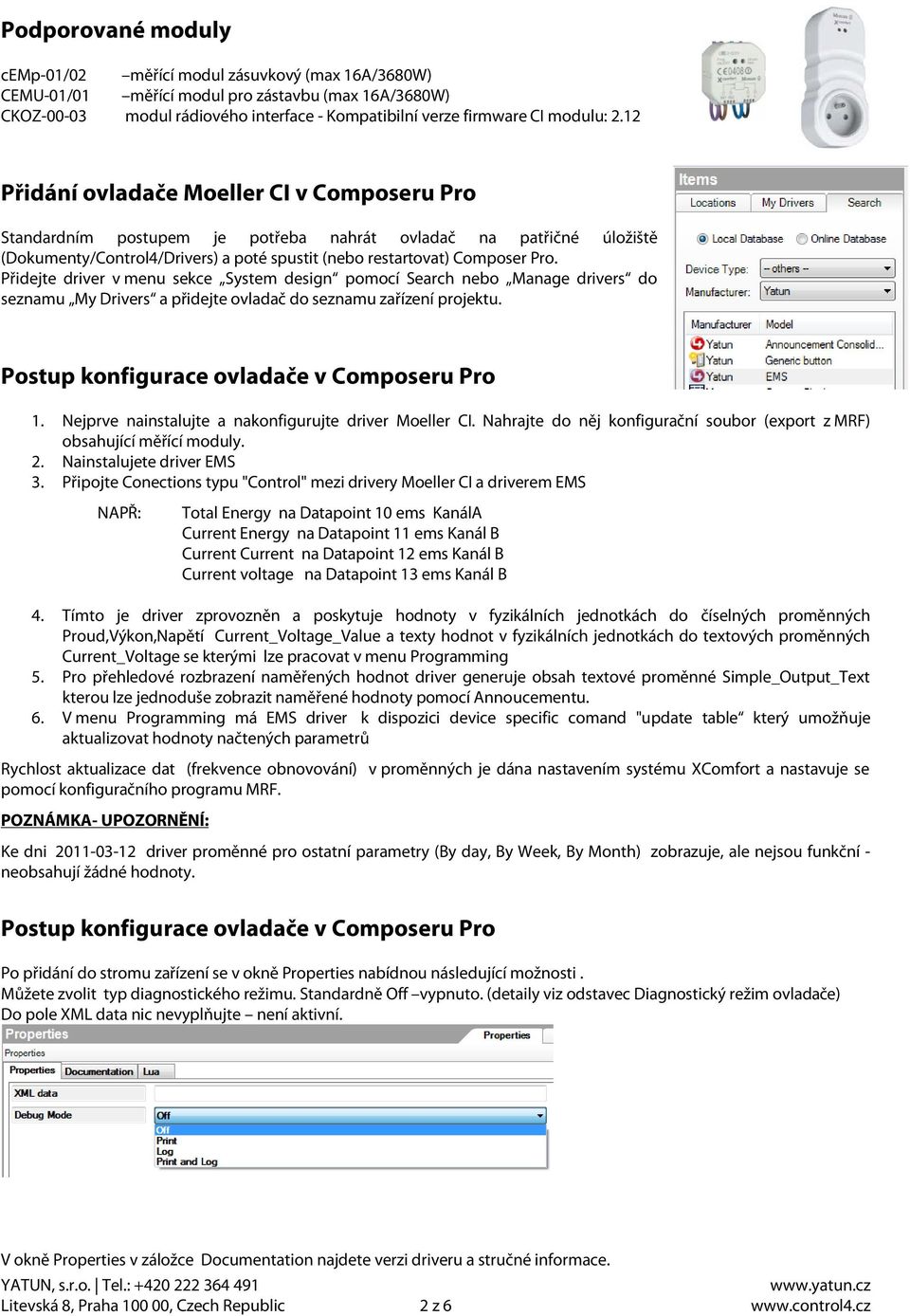

2 Podporované moduly cemp-01/02 měřící modul zásuvkový (max 16A/3680W) CEMU-01/01 měřící modul pro zástavbu (max 16A/3680W) CKOZ modul rádiového interface - Kompatibilní verze firmware CI modulu: 2.12 Přidání ovladače Moeller CI v Composeru Pro Standardním postupem je potřeba nahrát ovladač na patřičné úložiště (Dokumenty/Control4/Drivers) a poté spustit (nebo restartovat) Composer Pro. Přidejte driver v menu sekce System design pomocí Search nebo Manage drivers do seznamu My Drivers a přidejte ovladač do seznamu zařízení projektu. Postup konfigurace ovladače v Composeru Pro 1. Nejprve nainstalujte a nakonfigurujte driver Moeller CI. Nahrajte do něj konfigurační soubor (export z MRF) obsahující měřící moduly. 2. Nainstalujete driver EMS 3. Připojte Conections typu "Control" mezi drivery Moeller CI a driverem EMS NAPŘ: Total Energy na Datapoint 10 ems KanálA Current Energy na Datapoint 11 ems Kanál B Current Current na Datapoint 12 ems Kanál B Current voltage na Datapoint 13 ems Kanál B 4. Tímto je driver zprovozněn a poskytuje hodnoty v fyzikálních jednotkách do číselných proměnných Proud,Výkon,Napětí Current_Voltage_Value a texty hodnot v fyzikálních jednotkách do textových proměnných Current_Voltage se kterými lze pracovat v menu Programming 5. Pro přehledové rozbrazení naměřených hodnot driver generuje obsah textové proměnné Simple_Output_Text kterou lze jednoduše zobrazit naměřené hodnoty pomocí Annoucementu. 6. V menu Programming má EMS driver k dispozici device specific comand "update table který umožňuje aktualizovat hodnoty načtených parametrů Rychlost aktualizace dat (frekvence obnovování) v proměnných je dána nastavením systému XComfort a nastavuje se pomocí konfiguračního programu MRF. POZNÁMKA- UPOZORNĚNÍ: Ke dni driver proměnné pro ostatní parametry (By day, By Week, By Month) zobrazuje, ale nejsou funkční - neobsahují žádné hodnoty. Postup konfigurace ovladače v Composeru Pro Po přidání do stromu zařízení se v okně Properties nabídnou následující možnosti. Můžete zvolit typ diagnostického režimu. Standardně Off vypnuto. (detaily viz odstavec Diagnostický režim ovladače) Do pole XML data nic nevyplňujte není aktivní. V okně Properties v záložce Documentation najdete verzi driveru a stručné informace. Litevská 8, Praha , Czech Republic 2 z 6

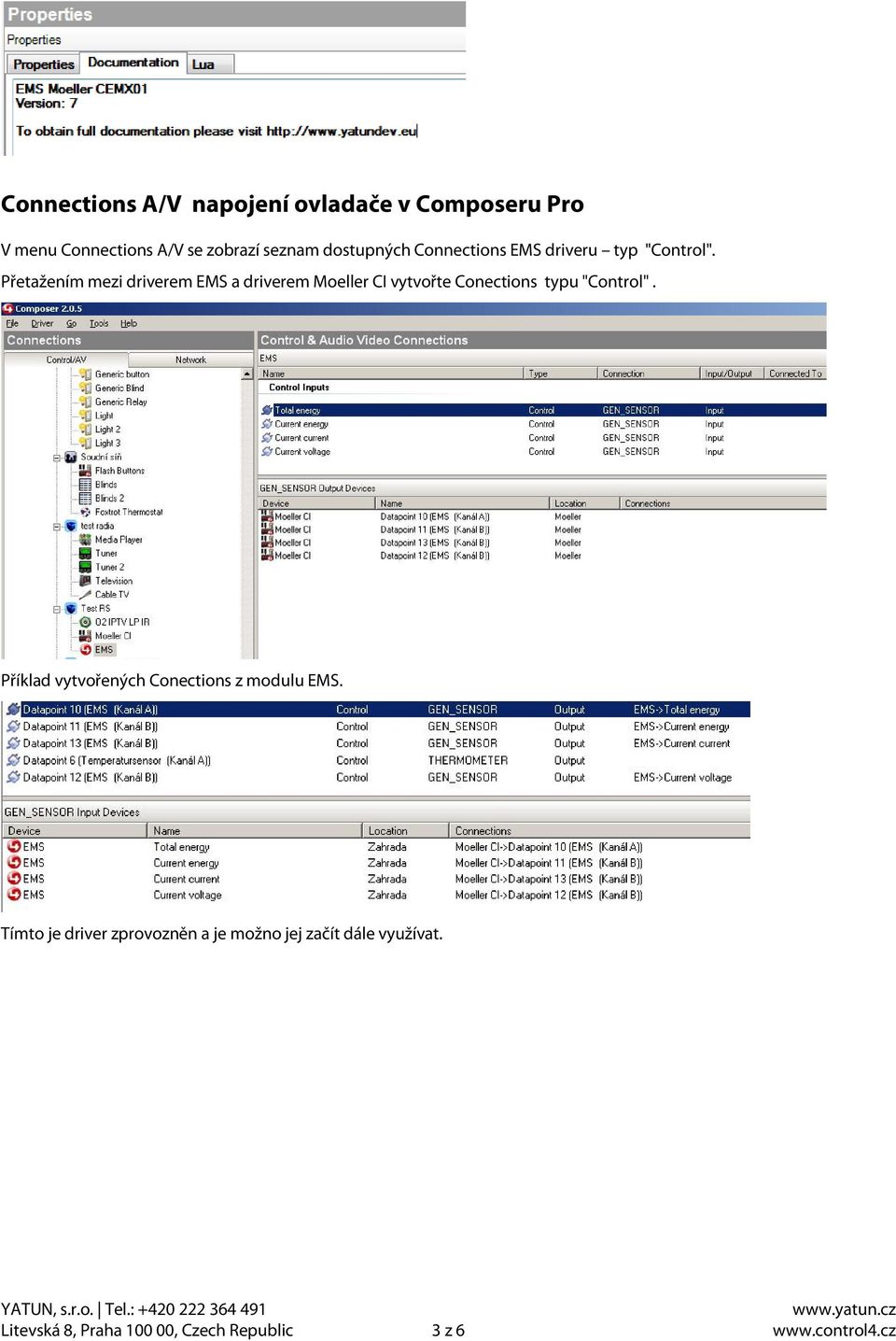

3 Connections A/V napojení ovladače v Composeru Pro V menu Connections A/V se zobrazí seznam dostupných Connections EMS driveru typ "Control". Přetažením mezi driverem EMS a driverem Moeller CI vytvořte Conections typu "Control". Příklad vytvořených Conections z modulu EMS. Tímto je driver zprovozněn a je možno jej začít dále využívat. Litevská 8, Praha , Czech Republic 3 z 6

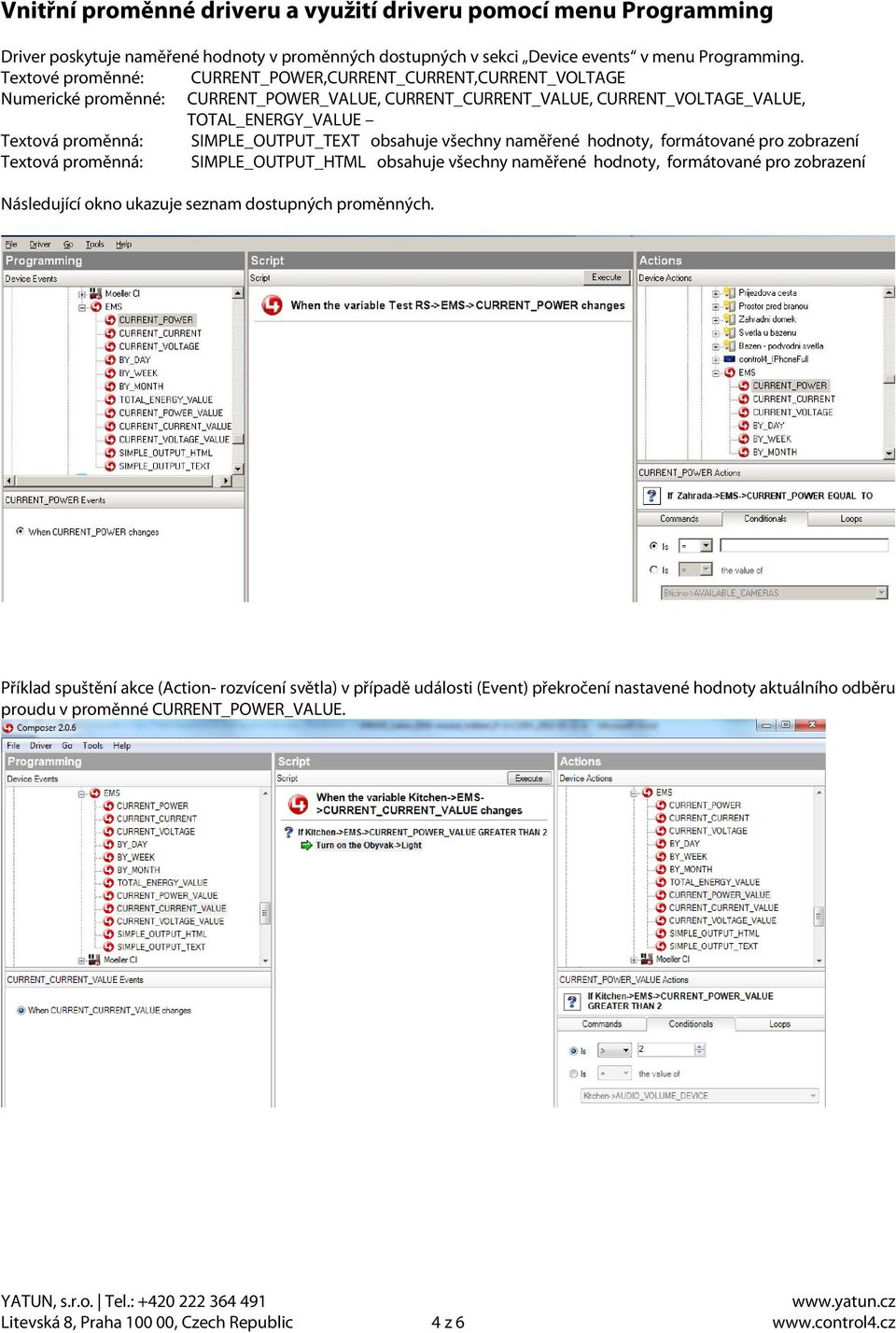

4 Vnitřní proměnné driveru a využití driveru pomocí menu Programming Driver poskytuje naměřené hodnoty v proměnných dostupných v sekci Device events v menu Programming. Textové proměnné: CURRENT_POWER,CURRENT_CURRENT,CURRENT_VOLTAGE Numerické proměnné: CURRENT_POWER_VALUE, CURRENT_CURRENT_VALUE, CURRENT_VOLTAGE_VALUE, TOTAL_ENERGY_VALUE Textová proměnná: SIMPLE_OUTPUT_TEXT obsahuje všechny naměřené hodnoty, formátované pro zobrazení Textová proměnná: SIMPLE_OUTPUT_HTML obsahuje všechny naměřené hodnoty, formátované pro zobrazení Následující okno ukazuje seznam dostupných proměnných. Příklad spuštění akce (Action- rozvícení světla) v případě události (Event) překročení nastavené hodnoty aktuálního odběru proudu v proměnné CURRENT_POWER_VALUE. Litevská 8, Praha , Czech Republic 4 z 6

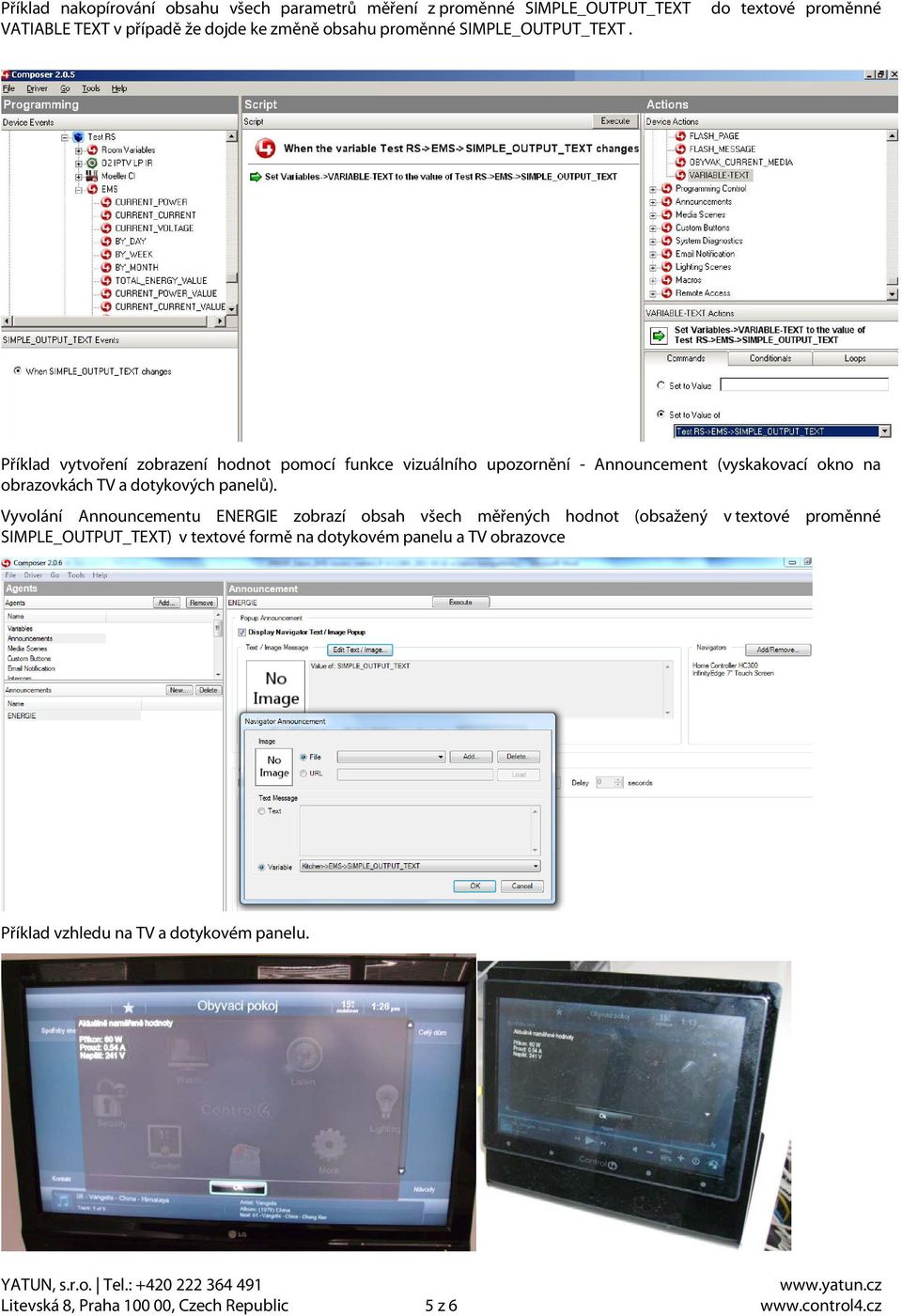

5 Příklad nakopírování obsahu všech parametrů měření z proměnné SIMPLE_OUTPUT_TEXT do textové proměnné VATIABLE TEXT v případě že dojde ke změně obsahu proměnné SIMPLE_OUTPUT_TEXT. Příklad vytvoření zobrazení hodnot pomocí funkce vizuálního upozornění - Announcement (vyskakovací okno na obrazovkách TV a dotykových panelů). Vyvolání Announcementu ENERGIE zobrazí obsah všech měřených hodnot (obsažený v textové proměnné SIMPLE_OUTPUT_TEXT) v textové formě na dotykovém panelu a TV obrazovce Příklad vzhledu na TV a dotykovém panelu. Litevská 8, Praha , Czech Republic 5 z 6

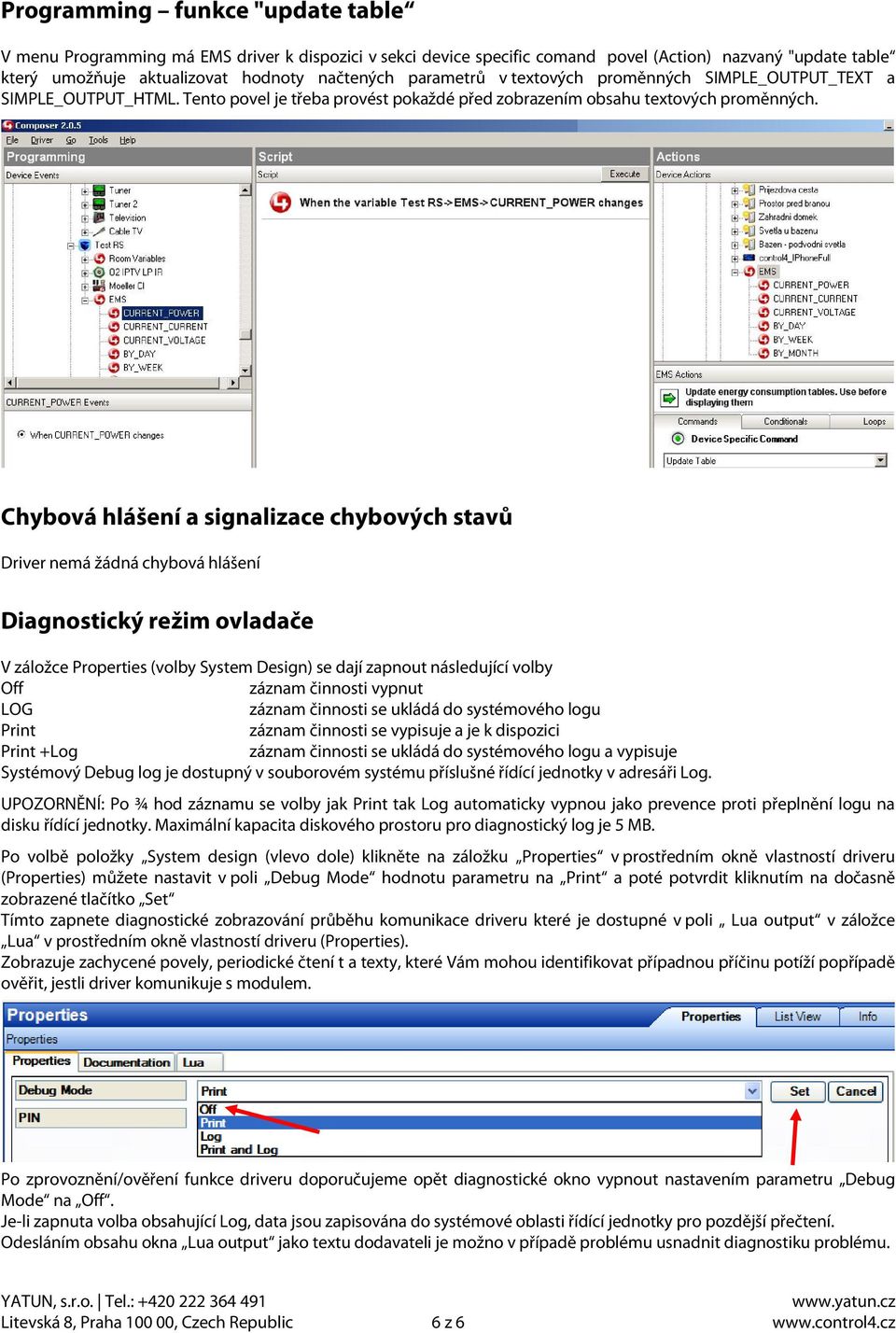

6 Programming funkce "update table V menu Programming má EMS driver k dispozici v sekci device specific comand povel (Action) nazvaný "update table který umožňuje aktualizovat hodnoty načtených parametrů v textových proměnných SIMPLE_OUTPUT_TEXT a SIMPLE_OUTPUT_HTML. Tento povel je třeba provést pokaždé před zobrazením obsahu textových proměnných. Chybová hlášení a signalizace chybových stavů Driver nemá žádná chybová hlášení Diagnostický režim ovladače V záložce Properties (volby System Design) se dají zapnout následující volby Off záznam činnosti vypnut LOG záznam činnosti se ukládá do systémového logu Print záznam činnosti se vypisuje a je k dispozici Print +Log záznam činnosti se ukládá do systémového logu a vypisuje Systémový Debug log je dostupný v souborovém systému příslušné řídící jednotky v adresáři Log. UPOZORNĚNÍ: Po ¾ hod záznamu se volby jak Print tak Log automaticky vypnou jako prevence proti přeplnění logu na disku řídící jednotky. Maximální kapacita diskového prostoru pro diagnostický log je 5 MB. Po volbě položky System design (vlevo dole) klikněte na záložku Properties v prostředním okně vlastností driveru (Properties) můžete nastavit v poli Debug Mode hodnotu parametru na Print a poté potvrdit kliknutím na dočasně zobrazené tlačítko Set Tímto zapnete diagnostické zobrazování průběhu komunikace driveru které je dostupné v poli Lua output v záložce Lua v prostředním okně vlastností driveru (Properties). Zobrazuje zachycené povely, periodické čtení t a texty, které Vám mohou identifikovat případnou příčinu potíží popřípadě ověřit, jestli driver komunikuje s modulem. Po zprovoznění/ověření funkce driveru doporučujeme opět diagnostické okno vypnout nastavením parametru Debug Mode na Off. Je-li zapnuta volba obsahující Log, data jsou zapisována do systémové oblasti řídící jednotky pro pozdější přečtení. Odesláním obsahu okna Lua output jako textu dodavateli je možno v případě problému usnadnit diagnostiku problému. Litevská 8, Praha , Czech Republic 6 z 6
