Měření a registrace mechanických veličin
|
|
- Ludmila Tomanová
- před 8 lety
- Počet zobrazení:
Transkript

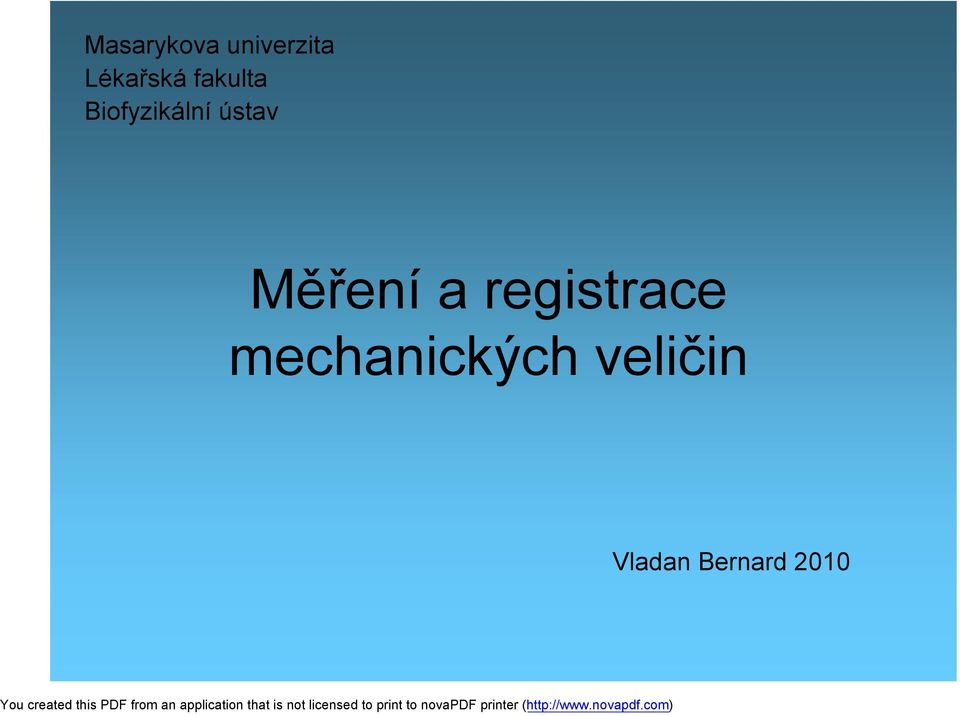

1 Masarykova univerzita Lékařská fakulta Biofyzikální ústav Měření a registrace mechanických Vladan Bernard 2010
2 Fyzikální a Kvalitativní a kvantitativní popis vlastností hmoty Extenzivní (aditivní) / intenzivní Skalární / vektorová (tenzor) Název, značka, velikost, jednotka, směr
3 Mechanické y délka, plocha, objem rychlost, zrychlení síla, tlak, napětí práce, energie
4 Proces zpracování biosignálů Snímání zesílení a úprava zobrazení a záznam A/D převodník Analogový signál (spojitý) digitální signál (diskrétní) Vzorkovací frekvence f Nyquistova frekvence f N max. 2 f N = f
5 Mechanoelektrické měniče vhodné pro měření tlaku odporové indukční kapacitní piezoelektrické odporový piezoelektrický indukční
6 SPIROMETR Přístroj pro diagnostiku dýchací soustavy Určený zejména pro stanovení: množství ventilovaného vzduchu rychlost průtoku vzduchu Funkce měření průtoku plynu (V/t) založena na : poklesu tlaku v trubici přenosu tepla z vyhřívaného drátu či jiné součásti spirometru měření otáček malé turbínky
7 Spirometr - pneumotachometr Měření objemového průtoku plynu na základě poklesu tlaku trubice před a za překážkou lamelární/kapilární překážka typ Fleisch překážka v podobě síta typ Lilly
8 Spirometr - anemometr Spirometr obsahuje dvojici platinových drátků vyhřívaných na konstantní teplotu Ochlazování drátků úměrné objemu protékajícího vzduchu Měření množství elektrické energie Nevýhody: složení a teplota plynu může ovlivnit jednotlivé měření
9 Spirometr otáčkoměrový Měření průtoku plynu založeno na otáčení lopatek turbínky Detekce počtu otáček v čase například fotobuňkou Nezávislý na teplotě plynu Nevýhody: setrvačnost turbínky
10 a Manuál Spirometr Vernier SPR BTA přenosný Spirometr SPR BTA Obsahuje snímač a převodník diferenciálního tlaku (pneumotachometr typu Lilly) b Základní funkce a průtoková rychlost v čase, normální dech, hluboký dech (inspirace, expirace) b dechový objem v čase c usilovná vitální kapacita (FVD) c Manuál Spirometr Vernier SPR BTA
11 Přenosný PFT Spirometrem - současnost Alergia" 1(19)/2004 Manuál KoKo Spirometry W. Salter 1866 (analog. záznam) Spirometr bratří Droszczówich Multifunkční spirometr - současnost
12 Měření tlaku krve nitrooční likvoru nitroplicní nitrohrudní hydrostatický / hydrodynamický onkotický
13 Tlak krve Důležitý parametr pro diagnostiku kardiovaskulárního systému. Měření prováděno v tepnách, žílách a srdci. Metoda přímá (invazivní, krvavá ) Metoda nepřímá (neinvazivní)
14 Metoda přímá invazivní metoda měření pomocí katetru měření TK v žilách a srdci První metoda měření TK, 1733 reverend S. Hales krvavá metoda Konec katetru a detail piezoelektrického měniče
15 Metoda nepřímá Vhodná pro měření TK na artériích Měření auskultační Metoda Riva-Rocciho,, manometr, fonendoskopický poslech Korotkovových fenoménů Měření oscilační (oscilotonometrie) Měření oscilace tlaku v manžetě, záznam rytmické pulsace tepny určení středního arteriálního tlaku Palpační metoda Pouze pro měření systolického tlaku, obdoba auskultační Dopplerovské měření Založeno na změně frekvence ultrazvukové vlny při odrazu
16 Auskultační metoda Využití laminárního a turbulentního proudění krve v manžetou stlačené a.brachialis. Popis průtoku krve Reynoldsovým číslem. Re r vs r poloměr cévy, η koeficient dynamické vyskozity, ρ hustota kapaliny, v s střední rychlost toku Re > turbulentní proudění Rtuťový tonometr - funkce na základě hydrostatického tlaku sloupce rtuti v kapiláře, jednoduchá obsluha, toxicita rtuti, nutnost svislé polohy Aneroidový tonometr - obsahují aneroid, lehké, fungují ve všech pozicích, nutnost pravidelné údržby Elektronický tonometr (automatický) - obsahují polo či plně automatizovaný systém, kompresor, mikrofon. Jednoduchá manipulace, detekce TK také pomocí oscilometrie. Přesnost, kalibrace. Hybridní - kombinace rtuťových a elektronických tonometrů. Displej.
17 Auskultační metoda rtuťový tonometr Tonometr Tonometr - současnost Schéma auskultační metody měření TK pomocí rtuťového tonometru
18 Auskultační metoda - aneroid
19 Auskultační metoda automatický tonometr Falešné hodnoty TK Široká manžeta hodnoty falešně nižší Úzká manžeta hodnoty falešně vyšší NĚMCOVA, H. Měřeni krevniho tlaku, Interní medicína pro praxi, 8/2006.Vol 9,s. 396.
20 Holterovo monitorování TK kontinuální diagnostika (většinou 24-hodinová) automatizace archivace dat kombinace se souběžným měřením EKG analysis software: CardioScape ABP Report Editor
21 oscilotonometrie Digitální oscilotonometr Pachonův oscilotonometr 1. pol. 20. stol Oscilometrický záznam TK
22 Nitrooční tlak Běžná tonometrická metoda používaná v oftalmologii. Důležitý pro včasnou diagnostiku očních chorob, např. glaukomu. Metoda měření Tonometrie Aplanační tonometrie Impresní tonometrie puls air tonometrie Útisk zrakového nervu
23 Aplanační tonometrie Základem Imbert Fickův zákon P A=F, P - nitrooční tlak v mmhg, A - oploštěná plocha, F - působící síla Nutná anestezie bulbu Aplikace fluoresceinu Štěrbinová lampa Goldmanův, Perkinsův a. t. konst. A Maklakovův, Tonomat a. t. konst. F Perkinsnův tonometr Goldmanův aplanační tomometr
24 Aplanační tonometry Tonomat 1964 Maklakovův t
25 Impresní tonometrie Měření nitroočního tlaku pomocí hloubky vnoření tyčinky do rohovky přesně stanovené parametry tonometru (půměru a váha tyčinky) Podoba hloubkoměrům Nutná anestezie bulbu Vyšetření v leže Schiötzův Tonometr
26 Impresní tonometry Gradlův t Von Grafův t Snellův t McLeansův t
27 puls air tonometrie Bezkontaktní tonometrie Oploštění rohovky pomocí nárazu vzduchu Bez nutnosti anestezie bulbu 3 komponenty pneumatický systém aplanační monitorovací systém opticko-elektrický zaměřovací systém Bezkontaktní tonometr
28 Kapesní tonometry Přenosný digitální tonometr k měření nitroočního tlaku Diaton Manuál IOPEN IOPEN tonometr
29 Měření mechanické práce a výkonu Vhodné pro kardiologii, fyziologii, sportovní lékařství W=F s cos α (pozor na existenci statické práce) Měření pomocí ERGOMETRŮ (spiroveloergometrů), KALORIMETRIE Současné monitorování EKG, TK, dechové objemy
30 Měření mechanických vlastností kapalin Hustota Viskozita Proudění a rychlost toku
31 Měření hustoty Měření hustoty prováděno zejména pomocí pykrometrů a hustoměrů (areometrů) Funkce hustoměrů na základě Archimédova zákona Hustoměry často kombinované s teploměry Areometr A) střední hustota kapaliny, B) nižší hustota kapaliny, C) vyšší hustota kapaliny pykrometr
32 Měření viskozity Viskozita charakterizuje vnitřní tření v kapalinách Měření viskozity zejména pomocí výtokových viskozimetrů, tělískových viskozimetrů,rotačních viskozimetrů, bublinkových viskozimetrů a ultrazvukové viskozimetry Rotační viskozimetry Ostwaldův viskozimetr
33 Měření proudění kapalin Proudění tělesných tekutin je v současné době měřeno zejména dopplerovskými ultrazvukovými přístroji Metoda termodiluční (invazivní) a elektromagnetická (např. u dialyzačních přístrojů) Set termodilučního katetru a příslušenství
34 Měření zvuku a mechanických vibrací Snímání zvuků vzniklých v lidském těle auskultace (mikrofon, fonendoskop) Měření šumů a ozev zejména kardiovaskulárního systému Fonokardiografie (srdeční ozvy monitorovány současně s EKG) Apexkardiografie (snímání úderů srdečního hrotu) Zjišťování kvality ozev tělesných orgánů po poklepu (ozvučnost) - perkuse The Postextrasystolic Apexcardiogram Chest 1973;64; Kenneth B. Desser, Alberto Benchimol and James A. Schumacher
35 Děkuji Vám za pozornost
