Spolehlivé měření a regulace tam, kde je ProMinent Perfektní soulad všech prvků soustavy

Transkript

1 Spolehlivé měření a regulace tam, kde je ProMinent Perfektní soulad všech prvků soustavy Printed in Germany, PT PM /06 CS MT /06 CS

2 Dávkování, měření a regulace Dávkovací čerpadla Dávkování chemikálií je základní funkcí dávkovacího čerpadla. ProMinent vyrábí dávkovací čerpadla všech velikostí co do výkonu, typů i provedení; je světová jednička ve výrobě solenoidových membránových čerpadel a stejně dobrý je i ve výrobě středotlakých a vysokotlakých dávkovacích čerpadel. Solenoidová dávkovací membránová čerpadla: do 30 l/hod Motorická dávkovací membránová čerpadla: do l/hod Hydraulicko-membránová dávkovací čerpadla: do l/hod Plunžrová dávkovací čerpadla: do l/hod Dávkovací čerpadla v zákaznickém provedení Sondy Měřící sondy DULCOTEST poskytují přesné a spolehlivě měřené hodnoty zrcadlící situaci v měřené soustavě v reálném čase vše pro sledování nebo řízení procesů. Tyto sondy lze snadno vřazovat do regulačních smyček tvořených zařízeními ProMinent, jakými jsou regulátory a dávkovací čerpadla coby akční členy soustavy. Rozličná provedení instalačních armatur sond umožňují umístění sond v nejvhodnějším místě měření bez ohledu na charakter instalačního místa. ph Redox/ORP Vodivost Chlor Chlordioxid Chloritanový iont Brom Ozon Rozpuštěný kyslík Peroxid vodíku Kyselina peroctová Fluor Teplota

3 STOP START STOP START STOP START Mozek optimalizované instalace Dokonalá součinnost dávkovacích čerpadel, regulátorů a sond je základem optimální funkce celého dávkování. Jednotlivé komponenty ProMinent navzájem dokonale komunikují a tvoří spolehlivou regulovanou soustavu. Měřící a regulační zařízení Naše měřící a regulační přístroje jsou vždy nastaveny na míru a specifické potřeby instalace: jemně odstupňované výkony v řadách jednotlivých výrobků umožňují zvolit exaktní technologii na každý požadavek zákazníka. ProMinent má ucelený program výroby, počínaje jednoduchými převodníky s displejovým zobrazením měřených veličin určenými pro přenos hodnot do centrálního počítače až po regulátory vhodné pro komplexní řešení chodu regulovaných soustav. Také vyrábíme zařízení s rozhraními typu PROFIBUS DP a CANopen-BUS snadno napojitelné na páteřní sběrnicové datové linky. 1-kanálové regulátory DULCOMETER D1C 2-kanálové regulátory DULCOMETER D2C Vícekanálové regulátory DULCOMARIN II Převodníky měřených hodnot Ruční měřící přístroje MPG /04 CS

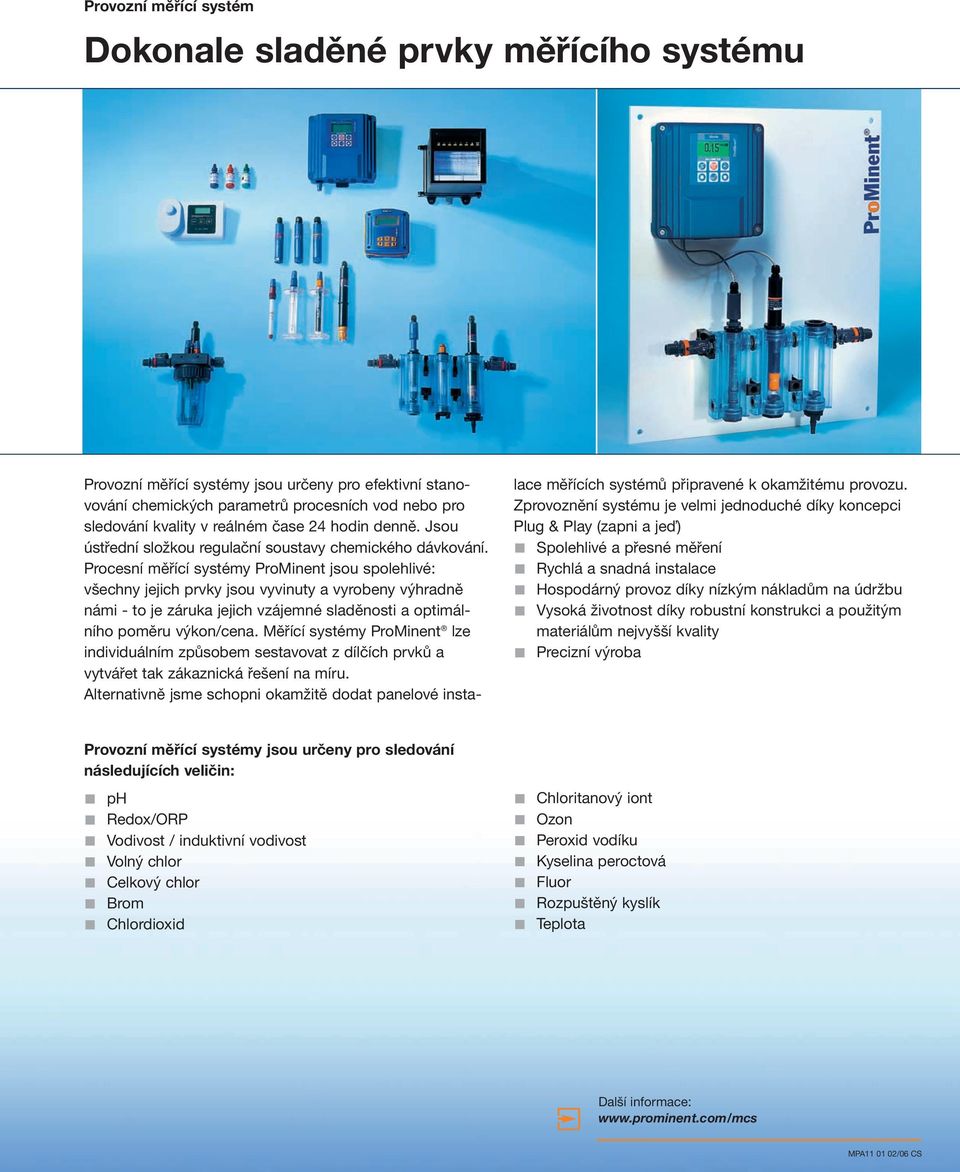

4 Provozní měřící systém Dokonale sladěné prvky měřícího systému Provozní měřící systémy jsou určeny pro efektivní stanovování chemických parametrů procesních vod nebo pro sledování kvality v reálném čase 24 hodin denně. Jsou ústřední složkou regulační soustavy chemického dávkování. Procesní měřící systémy ProMinent jsou spolehlivé: všechny jejich prvky jsou vyvinuty a vyrobeny výhradně námi - to je záruka jejich vzájemné sladěnosti a optimálního poměru výkon/cena. Měřící systémy ProMinent lze individuálním způsobem sestavovat z dílčích prvků a vytvářet tak zákaznická řešení na míru. Alternativně jsme schopni okamžitě dodat panelové instalace měřících systémů připravené k okamžitému provozu. Zprovoznění systému je velmi jednoduché díky koncepci Plug & Play (zapni a jeď) Spolehlivé a přesné měření Rychlá a snadná instalace Hospodárný provoz díky nízkým nákladům na údržbu Vysoká životnost díky robustní konstrukci a použitým materiálům nejvyšší kvality Precizní výroba Provozní měřící systémy jsou určeny pro sledování následujících veličin: ph Redox/ORP Vodivost / induktivní vodivost Volný chlor Celkový chlor Brom Chlordioxid Chloritanový iont Ozon Peroxid vodíku Kyselina peroctová Fluor Rozpuštěný kyslík Teplota MPA /06 CS

5 Regulátory DULCOMETER D1C/D2C Mozek regulačního obvodu Regulátory DULCOMETER D1C / D2C jsou základem rozsáhlé řady regulátorů a převodníků vyráběných firmou ProMinent. Jsou spolehlivé, univerzálně použitelné a jsou schopny regulovat rozsáhlou škálu veličin. DULCOMETER D1C všestranně použitelné pro 14 měřených veličin optimalizace řízení procesu díky speciálním funkcím jako vstup poruchové veličiny, ph kompenzace pro měření chloru, funkce trvalého minimálního dávkování a mnohé funkce nastavení limitů speciální verze Cool control určená pro regulaci okruhů chladících vod DULCOMETER D2C spolehlivé řešení pro souběžnou regulaci a měření: ph/redox, ph/chlor, ph/ph, chlor/chlor a ph/chlordioxid optimalizace řízení procesu díky speciálním funkcím jako je funkce trvalého minimálního dávkování a mnohé funkce nastavení limitů DULCOMETER D1C měřená veličina měřící a regulační rozsah ph 0-14 Redox/ORP mv Chlor 7 měřících rozsahů od 0,00 do 100,0 ppm Brom 2 měřící rozsahy od 0,02 do 10,0 ppm Vodivost 4 měřící rozsahy vodivostně od 0 µs/cm do 200 ms/cm Vodivost 4 měřící rozsahy induktivně od 0 µs/cm do ms/cm Chlordioxid 4 měřící rozsahy od 0,00 do 20,0 ppm Chloritanový iont 2 měřící rozsahy od 0,02 do 2,00 ppm Ozon 0,00-2,00 ppm Fluor 0,05-10 mg/l měřená veličina Peroxid vodíku Kyselina peroctová Rozpuštěný kyslík Teplota C Analogový signál 0/4-20 ma DULCOMETER D2C měřící a regulační rozsah 4 měřící rozsahy od 1 do ppm 3 měřící rozsahy od 1 do ppm 2 měřící rozsahy od 0,1 do 20 ppm měřená veličina měřící a regulační rozsah ph 0-14 (měřená veličina 1, 2) Redox/ORP mv (měřená veličina 2) Chlor 7 měřících rozsahů (měřená veličina 1, 2) od 0,00 do 100,0 ppm Chlordioxid 4 měřící rozsahy (měřená veličina 2) od 0,00 do 20,0 ppm MPA /06 CS

6 Převodníky DULCOMETER DMT Spojení se systémem procesní regulace Signálové převodníky DULCOMETER DMT jsou kompaktními jednotkami pro dvouvodičové přenosy hodnot měřených veličin, jakými jsou ph, redox, chlor, vodivost a teplota. Převodníky slouží k převedení prvotního signálu sondy na standardní analogový signál 4-20 ma a současně k přenosu tohoto signálu na vzdálený řídící systém (např. PLC) nebo do regulátorů DULCOMETER instalovaných vzdáleně od místa měření. Parametry převodníků DULCOMETER DMT měřená veličina měřící a regulační rozsah ph Redox/ORP mv Chlor 0,01-5 ppm 0,10-50 ppm Teplota C Vodivost vodivostně 1 µs/cm ms/cm (automatické přepínání měřícího rozsahu) Převodníky DULCOMETER DMT S displejem umožňujícím kontrolu parametrů v místě instalace sondy S kalibrační funkcí pro kalibraci sondy v místě měření Provedení i pro napojení na PROFIBUS DP Převodníky s válcovitým tělesem DULCOTEST PHV1, RHV1, Pt 100 V1 Pro veličiny ph, redox/orp a teplotu Úspora prostoru díky instalaci přímo na sondu Jednoduchý převodník bez displeje a bez kalibračních funkcí MPA /06 CS

7 Sondy DULCOTEST Spolehlivé ph sondy Výrobní řada ph sond DULCOTEST poskytuje široké spektrum sond pro řešení všech úkolů měření ph. Použitelnost sond sahá od jednoduchého měření při úpravě vody až po průmyslové procesní aplikace s náročnými požadavky, pokud jde o teplotu, tlak, přítomnost znečišťujících látek a odolnost vůči působení chemikálií. Vysoká životnost díky použitému sklu nejvyšší kvality a precizní výrobě kombinující strojní a manuální postupy Vysoce přesné a spolehlivé měření pro zabezpečení vysoké spolehlivosti vlastního procesu Na míru provedené napojení do procesu umožněné speciálními provedeními sond různých délek, provedení kabelů a konektorů Optimální využití životnosti sond díky rychlé dodávce a možnosti jejich uchovávání Výběr vhodné ph sondy DULCOTEST kapaliny s ph >12 PHEP-H (chemický průmysl) PHEN (vysoká přesnost, dlouhá životnost) čistá kapalina teplota do 60 C bez přetlaku max. 0,5 bar max. 3 bar max. 6 bar PHEN-3D (nízká vodivost > 50 µs/cm) PHE (plavecké bazény, pitná voda) PHES (plavecké bazény, pitná voda) PHEP (galvanika, procesní vody) PHEN (vysoká přesnost, dlouhá životnost) měřená kapalina teplota od 60 C do 80 C bez přetlaku max. 6 bar max. 8 bar PHEN-3D (nízká vodivost > 50 µs/cm) PHEP (galvanika, procesní vody) PHED (galvanika, procesní vody s obsahem Cr 6+, CN - ) teplota do 100 C a ph > 3 PHEP-H (chemický průmysl) zakalená PHER (velmi znečištěné odpadní vody) s obsahem pevných částic neprůsvitná PHEX (emulze, suspenze, kaly) s obsahem fluoru PHEF (7 bar, 50 C, galvanika, výroba polovodičů) MPA /06 CS

8 Sondy DULCOTEST Sondy vodivosti všestranně použitelné Výrobní řada vodivostních sond DULCOTEST umožňuje správný výběr sondy pro aplikace sahající od jednoduchého měření při úpravě vody až po průmyslové procesní aplikace s náročnými požadavky, to vše s optimálním poměrem výkon/cena. 27 typů sond vyvinutých s ohledem na speciální podmínky: měřící rozsah, teplota, chemická odolnost, odolnost vůči mechanickým úsadám, napojení na proces Od jednoduchých 2-elektrodových konduktometrických sond přes 4-elektrodové sondy až po vysoce výkonné induktivně vodivostní sondy Vysoká přesnost a spolehlivost měření pro vysokou přesnost a spolehlivost procesu Vysoká životnost a velký interval mezi jednotlivými údržbami redukuje dobu odstávek a prodlužuje provozní interval Kompletní sestavy instalační armatury a sondy pro snadnou, rychlou a bezproblémovou instalaci Výběr vhodné vodivostní sondy DULCOTEST ano Vodivost > 20 ms/cm nebo látka vytvářející úsady nebo chemicky agresivní látka ne Induktivní měření vodivosti Vodivostní měření vodivosti ne sondy typu ICT 1 chemicky agresivní látka nebo teplota > 70 C nebo měřená hodnota < 200 ns/cm nebo > 1000 ms/cm ano sondy typu ICT 2 průtočné: s nerezovou přírubou ponorné: s příslušenstvím IMA - ICT 2 měřící rozsah teplota přizpůsobení procesu typ elektropřipojení sondy typu: LF, LMP, CK ano průtočná instalace? ne, ponorná sonda typu ICT 1 sonda typu ICT 1-IMA MPA /06 CS

9 Sondy DULCOTEST Špičková technologie amperometrických sond Amperometrické sondy DULCOTEST jsou určeny k měření hodnot koncentrací nejrozšířenějších a nejpoužívanějších dezinfektantů, jakož i vedlejších produktů vznikajících v průběhu dezinfekce. Selektivní proces měření a přesnost, s níž je měření prováděno, jsou zárukou nejvyšší možné úrovně bezpečnosti pro proces. Sondy slouží k měření a regulaci procesů v reálném čase, 24 hodin denně. ProMinent je světovou špičkou a tím, kdo vytváří standardy moderních měřících technologií: novátorské sondy pro měření chloritanových iontů, celkového chloru, kyseliny peroctové nebo peroxidu vodíku představují pouze část celkového výrobního rozsahu. Sondy jsou vyráběny s více měřícími rozsahy, s alternativními způsoby napojení na přístroje DULCOMETER a také ve speciálních provedeních. Výběr vhodné amperometrické sondy měřená veličina aplikace měřící rozsahy vyhodnocovací zařízení typ volný chlor pitná voda, plavecké bazény, 0, ppm D1C, D2C, DULCOMARIN CLE 3 (.1)-mA-xppm procesní a užitková voda 0,01-50 ppm DMT CLE 3 (.1)-DMT-xppm 0,01-10 ppm DULCOMARIN II CLE 3 (.1)-CAN-xppm organicky vázaný bazénová voda s obsahem 0,02-10 ppm D1C, D2C, DULCOMARIN CGE 2-mA-xppm chlor organicky vázaného chloru 0,01-10 ppm DULCOMARIN II CGE 2-CAN-xppm celkový chlor pitná voda, procesní a užitková 0,01-10 ppm D1C, D2C, DULCOMARIN CTE 1-mA-xppm voda, chladící vody 0,01-10 ppm DMT CTE 1-DMT-xppm 0,01-10 ppm DULCOMARIN II CLE 1-CAN-xppm vázaný chlor plavecké bazény 0,02-2 ppm D2C CTE 1-mA-2ppm & CLE3.1-mA-2ppm 0,01-10 ppm DULCOMARIN II CLE 1-CAN-xppm & CLE3.1-CAN xppm brom chladící okruhy, plavecké bazény, 0,02-10 ppm D1C BRE 1-mA-xppm vody lázeňských bazénů BRE 2-mA-xppm chlordioxid pitná voda, užitková voda, 0,01-10 ppm D1C CDE 2-mA-xppm procesní voda, myčky lahví 0,02-2 ppm D1C CDP 1-mA-xppm chloritanový iont pitná voda, prací voda 0,01-2 ppm D1C CLT 1-mA-xppm ozon pitná voda, plavecké bazény, 0,02-2 ppm D1C OZE 1-mA-xppm procesní a užitková voda rozpuštěný kyslík pitná voda, čištění odpadních vod 0,02-20 ppm D1C DO 1-mA-xppm 0,01-10 ppm D1C DO 2-mA-xppm kyselina peroctová CIP, aseptické balení/plnění mg/l D1C PAA 1-mA-xppm potravin peroxid vodíku užitková voda, procesní voda, mg/l PEROX regulátor H2.10 P plavecké bazény mg/l D1C PER 1-mA-xppm MPA /06 CS

10 Instalační armatury Pro jakoukoliv instalaci Správně zvolený typ instalační armatury zaručuje nejvhodnější polohu sondy při měření, a tím i nejlepší umístění sondy ve vztahu k měřenému procesu. ProMinent nabízí odpovídající armatury pro veškeré aplikace; pro přímou instalaci do průtočného potrubí - s přírubou nebo bez příruby, ponorné armatury do nádrží a reaktorů nebo armatury pro umístění v obtokových větvích. Rychlá a snadná instalace a vyjímání sond, minimální prostorové požadavky Dokonalé přizpůsobení všem potřebám procesu Rychlá odezva díky malému objemu protékajících kapalin Odolnost vůči elektrickému rušení díky ekvipotenciální vazbě Obtoková instalační armatura DGMa charakteristika modulární provedení s možností umístění až 5 sond různých typů sestavena na panelu se vzorkovacím kohoutem výhody úsporná a snadná instalace, rozšiřitelnost díky flexibilním modulům vysoká spolehlivost měření díky modulu s kontrolou průtoku vzorkové měřené kapaliny snadné a rychlé zprovoznění a spolehlivá kalibrace v místě Obtokové instalační armatury DLG III + DLG IV charakteristika DLG III výhody kotlíková armatura pro dvě sondy (ph, redox, vodivost, teplota, fluor) a pro jednu sondu (chlor, brom, chlordioxid, snadné čištění armatury i sond díky ozon) demontovatelnému kotlíku kotlík lze používat jako kalibrační charakteristika DLG IV nádobku kotlíková armatura pro čtyři sondy (ph, redox, vodivost, teplota) Ponorné instalační armatury IPHa1 + IPHa3 charakteristika IPHa1 výhody armatura pro jednu sondu (ph, redox, vodivost, teplota) se závitem PG 13.5 místo pro převodník sondy ponorná hloubka: 1 m, 2 m snadné vyjímání sondy z tubusu armatury a možnost úpravy délky tubusu charakteristika IPHa3 vysoká přizpůsobitelnost díky množství armatura pro tři sondy (ph, příslušenství redox, vodivost, teplota, fluor) možnost instalace pomocí příruby ponorná hloubka: 1 m, 2 m Ponorné instalační armatury TA-LM(P) charakteristika armatura pro jednu sondu vodivosti, závit M28 (typy LM(P)) ponorná hloubka 1 m výhody instalace na nádrž ze strany nebo shora nadstavný tubus 1 m jako příslušenství pro případné prodloužení dodávka jako kompletní sestava (včetně sondy) pro okamžitou a spolehlivou instalaci MPA /06 CS

11 Příslušenství pro měřící a regulační zařízení Kompletní program ProMinent nabízí kompletní program příslušenství pro měřící a regulační zařízení. Všechna originální příslušenství jsou snadno a rychle dostupná z jedné adresy. Dohled na sledování procesu měření a regulace je proto mnohem snazší. Přenosné přístroje pro kalibraci měřících sond Kalibrační a reagenční roztoky Kabely, konektory, elektrické adaptéry Zapisovače měřených hodnot Příslušenství pro instalační armatury sond Spotřební materiál měřících sond MPA /06 CS

12 Po celém světě ProMinent je doma ve více jak 100 zemích světa. Tím je zabezpečena dostupnost našich výrobků a krátká cesta k zákazníkovi. ProMinent nabízí po celém světe naprosto stejnou kvalitu výrobků i služeb. ProMinent je tam, kde jej potřebujete - se svými zkušenostmi a know-how z oblasti úpravy vody a dávkování kapalných chemikálií. Více informací na dodavatel: výrobce: ProMinent Dosiertechnik CS s.r.o. ProMinent Dosiertechnik GmbH Sobieského 1, P.O.Box 53 Im Schuhmachergewann 5-11 CZ Olomouc D Heidelberg tel tel fax fax info@prominent.cz info@prominent.com Experts in Chem-Feed and Water Treatment Výrobce si vyhrazuje právo technických změn bez předchozího upozornění. MC /05 CS
