1 6 Obsah strana 6.0 Přehled panelových měřících a regulačních stanic DULCOTROL Přehled typů měřících a regulačních stanic Výběr stanice Vysvětlení pojmů objednávkového značení stanic Stanice DULCOTROL pro pitnou vodu a potravinářství DULCOTROL pro pitnou vodu a potravinářství Identifikační kód označování stanic pro měření a regulaci Technický popis stanice MaR pro pitnou vodu a potravinářství Stanice DULCOTROL pro chladicí vody DULCOTROL pro chladicí vody Identifikační kód označování stanic pro měření a regulaci Technický popis stanice MaR pro chladicí vody Stanice DULCOTROL pro odpadní vody DULCOTROL pro odpadní vody Identifikační kód označování stanic pro měření a regulaci Technický popis stanice MaR pro odpadní vody Stanice DULCOTROL pro volný chlor - s ph kompenzací DULCOTROL pro volný chlor - s ph kompenzací Identifikační kód označování stanic pro měření a regulaci Technický popis stanice MaR pro volný chlor - s ph kompenzací Katalog ProMinent 2010

2 Katalog ProMinent

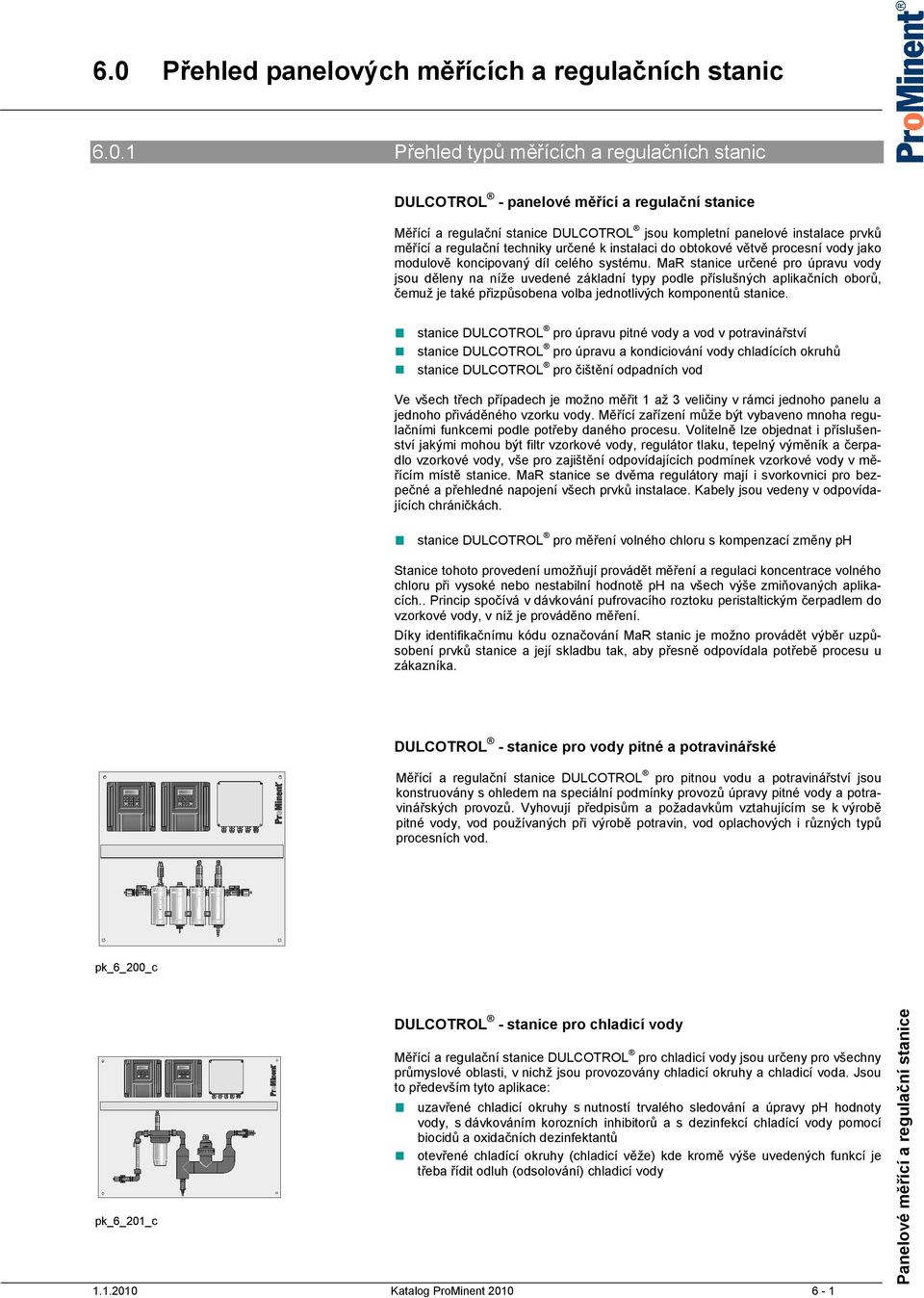

3 6.0 Přehled panelových měřících a regulačních stanic Přehled typů měřících a regulačních stanic DULCOTROL - panelové měřící a regulační stanice Měřící a regulační stanice DULCOTROL jsou kompletní panelové instalace prvků měřící a regulační techniky určené k instalaci do obtokové větvě procesní vody jako modulově koncipovaný díl celého systému. MaR stanice určené pro úpravu vody jsou děleny na níže uvedené základní typy podle příslušných aplikačních oborů, čemuž je také přizpůsobena volba jednotlivých komponentů stanice. stanice DULCOTROL pro úpravu pitné vody a vod v potravinářství stanice DULCOTROL pro úpravu a kondiciování vody chladících okruhů stanice DULCOTROL pro čištění odpadních vod Ve všech třech případech je možno měřit 1 až 3 veličiny v rámci jednoho panelu a jednoho přiváděného vzorku vody. Měřící zařízení může být vybaveno mnoha regulačními funkcemi podle potřeby daného procesu. Volitelně lze objednat i příslušenství jakými mohou být filtr vzorkové vody, regulátor tlaku, tepelný výměník a čerpadlo vzorkové vody, vše pro zajištění odpovídajících podmínek vzorkové vody v měřícím místě stanice. MaR stanice se dvěma regulátory mají i svorkovnici pro bezpečné a přehledné napojení všech prvků instalace. Kabely jsou vedeny v odpovídajících chráničkách. stanice DULCOTROL pro měření volného chloru s kompenzací změny ph Stanice tohoto provedení umožňují provádět měření a regulaci koncentrace volného chloru při vysoké nebo nestabilní hodnotě ph na všech výše zmiňovaných aplikacích.. Princip spočívá v dávkování pufrovacího roztoku peristaltickým čerpadlem do vzorkové vody, v níž je prováděno měření. Díky identifikačnímu kódu označování MaR stanic je možno provádět výběr uzpůsobení prvků stanice a její skladbu tak, aby přesně odpovídala potřebě procesu u zákazníka. DULCOTROL - stanice pro vody pitné a potravinářské Měřící a regulační stanice DULCOTROL pro pitnou vodu a potravinářství jsou konstruovány s ohledem na speciální podmínky provozů úpravy pitné vody a potravinářských provozů. Vyhovují předpisům a požadavkům vztahujícím se k výrobě pitné vody, vod používaných při výrobě potravin, vod oplachových i různých typů procesních vod. pk_6_200_c pk_6_201_c DULCOTROL - stanice pro chladicí vody Měřící a regulační stanice DULCOTROL pro chladicí vody jsou určeny pro všechny průmyslové oblasti, v nichž jsou provozovány chladicí okruhy a chladicí voda. Jsou to především tyto aplikace: uzavřené chladicí okruhy s nutností trvalého sledování a úpravy ph hodnoty vody, s dávkováním korozních inhibitorů a s dezinfekcí chladící vody pomocí biocidů a oxidačních dezinfektantů otevřené chladící okruhy (chladicí věže) kde kromě výše uvedených funkcí je třeba řídit odluh (odsolování) chladicí vody Katalog ProMinent

4 6.0 Přehled panelových měřících a regulačních stanic DULCOTROL - stanice pro odpadní vody pk_6_202_c Měřící a regulační stanice DULCOTROL pro čištění odpadních vod jsou určeny pro všechny průmyslové oblasti, v nichž je třeba likvidovat odpadní vody. Jsou to především tyto aplikace: neutralizace a regulace ph dezinfekce vyčištěné vody dekontaminace odpadní vody eliminací oxidačních a redukčních látek sledování stavu oplachových vod odsolování procesní vody řízení koncentrace rozpuštěného kyslíku v biologickém stupni čistírny 1000 mm DULCOTROL - volný chlor s ph kompenzací 800 mm Měřící a regulační stanice DULCOTROL volného chloru s kompenzací na ph se používá tam, kde je třeba měřit koncentraci volného chloru ve vodě, přičemž hodnota ph vody je buď nestabilní, nebo vyšší jako 8,0 P_DCT_0023_C1 6-2 Katalog ProMinent

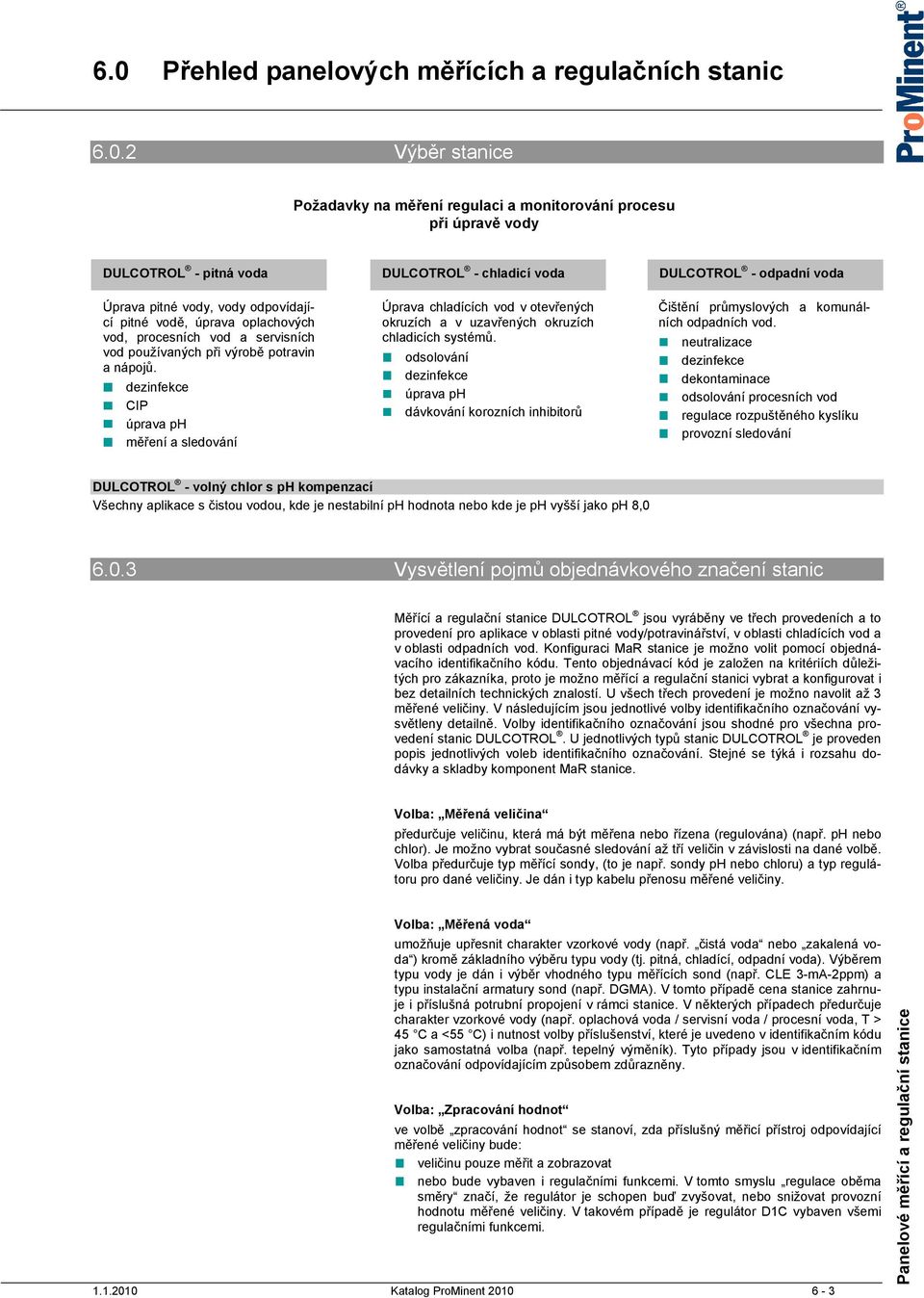

5 6.0 Přehled panelových měřících a regulačních stanic Výběr stanice Požadavky na měření regulaci a monitorování procesu při úpravě vody DULCOTROL - pitná voda DULCOTROL - chladicí voda DULCOTROL - odpadní voda Úprava pitné vody, vody odpovídající pitné vodě, úprava oplachových vod, procesních vod a servisních vod používaných při výrobě potravin a nápojů. dezinfekce CIP úprava ph měření a sledování Úprava chladících vod v otevřených okruzích a v uzavřených okruzích chladicích systémů. odsolování dezinfekce úprava ph dávkování korozních inhibitorů Čištění průmyslových a komunálních odpadních vod. neutralizace dezinfekce dekontaminace odsolování procesních vod regulace rozpuštěného kyslíku provozní sledování DULCOTROL - volný chlor s ph kompenzací Všechny aplikace s čistou vodou, kde je nestabilní ph hodnota nebo kde je ph vyšší jako ph 8, Vysvětlení pojmů objednávkového značení stanic Měřící a regulační stanice DULCOTROL jsou vyráběny ve třech provedeních a to provedení pro aplikace v oblasti pitné vody/potravinářství, v oblasti chladících vod a v oblasti odpadních vod. Konfiguraci MaR stanice je možno volit pomocí objednávacího identifikačního kódu. Tento objednávací kód je založen na kritériích důležitých pro zákazníka, proto je možno měřící a regulační stanici vybrat a konfigurovat i bez detailních technických znalostí. U všech třech provedení je možno navolit až 3 měřené veličiny. V následujícím jsou jednotlivé volby identifikačního označování vysvětleny detailně. Volby identifikačního označování jsou shodné pro všechna provedení stanic DULCOTROL. U jednotlivých typů stanic DULCOTROL je proveden popis jednotlivých voleb identifikačního označování. Stejné se týká i rozsahu dodávky a skladby komponent MaR stanice. Volba: Měřená veličina předurčuje veličinu, která má být měřena nebo řízena (regulována) (např. ph nebo chlor). Je možno vybrat současné sledování až tří veličin v závislosti na dané volbě. Volba předurčuje typ měřící sondy, (to je např. sondy ph nebo chloru) a typ regulátoru pro dané veličiny. Je dán i typ kabelu přenosu měřené veličiny. Volba: Měřená voda umožňuje upřesnit charakter vzorkové vody (např. čistá voda nebo zakalená voda ) kromě základního výběru typu vody (tj. pitná, chladící, odpadní voda). Výběrem typu vody je dán i výběr vhodného typu měřících sond (např. CLE 3-mA-2ppm) a typu instalační armatury sond (např. DGMA). V tomto případě cena stanice zahrnuje i příslušná potrubní propojení v rámci stanice. V některých případech předurčuje charakter vzorkové vody (např. oplachová voda / servisní voda / procesní voda, T > 45 C a <55 C) i nutnost volby příslušenství, které je uvedeno v identifikačním kódu jako samostatná volba (např. tepelný výměník). Tyto případy jsou v identifikačním označování odpovídajícím způsobem zdůrazněny. Volba: Zpracování hodnot ve volbě zpracování hodnot se stanoví, zda příslušný měřicí přístroj odpovídající měřené veličiny bude: veličinu pouze měřit a zobrazovat nebo bude vybaven i regulačními funkcemi. V tomto smyslu regulace oběma směry značí, že regulátor je schopen buď zvyšovat, nebo snižovat provozní hodnotu měřené veličiny. V takovém případě je regulátor D1C vybaven všemi regulačními funkcemi Katalog ProMinent

6 6.0 Přehled panelových měřících a regulačních stanic V případě měření více sledovaných veličin platí rovněž následující předpoklad: jednosměrná regulace znamená, že regulátor má pouze funkci ke zvyšování nebo snižování hodnoty sledované veličiny. V tom případě je dodáván regulátor D2C. Znamená to rovněž, že kombinace měřených veličin je omezena pouze na ty veličiny, pro něž existují regulátory D2C. Toto je v identifikačním kódovém označení jednoznačně uvedeno. Je třeba rovněž zmínit omezení některých funkcí u regulátorů D2C v porovnání s regulátory D1C (více v kapitole 7. Identifikační objednávací kódové označování nabízí mnoho voleb pro mnoho kombinací měřených veličin. Volba: Elektropřipojení Ve volbě elektropřipojení se volí napájení elektrickým napětím. Elektropřipojení provádí provozovatel prostřednictvím svorkovnice na měřící stanici. Měřící stanice řešené pro více měřených veličin jsou dodávány včetně svorkovnice. Volba: Sondy tato volba určuje, zda je stanice dodána se sondami měření zvolených veličin nebo zda bude dodána bez sond. Volba bez sond je k dispozici pro případy, kde nelze použít standardně dodávané sondy (například mimořádný měřící rozsah) nebo tehdy, je-li stanice kupována na sklad a ne pro okamžitou instalaci. Pokud se jedná o cenu, v takovém případě sondy nejsou v ceně stanice. Volba: Označení tato volba určuje, jakým logem bude stanice označena. Měřící a regulační stanice DULCOTROL pro aplikaci na pitné vodě je možno dodávat instalované kompletně v nerezovém kabinetu. Volba: Předúprava vzorkové vody tato volba určuje, zda do potrubí přiváděné vzorkové vody ke stanici bude instalován na panelu ochranný filtr před vstupem vody do instalační armatury sond. Volba: Příslušenství tato volba určuje typ příslušenství dodávaného s měřící a regulační stanicí, to je redukční tlakový ventil, čerpadlo vzorkové vody a podobně. Tyto komponenty jsou dodány spolu se stanicí jako volné položky a jejich instalaci provádí zákazník mimo vlastní panel stanice. Volba: Jazyková verze tato volba určuje typ komunikačního jazyka displeje regulačních a meřících přístrojů. Volba: Certifikace tato volba určuje jaká osvědčení a certifikáty jsou pro zvolenou měřící a regulační stanici k dispozici. 6-4 Katalog ProMinent

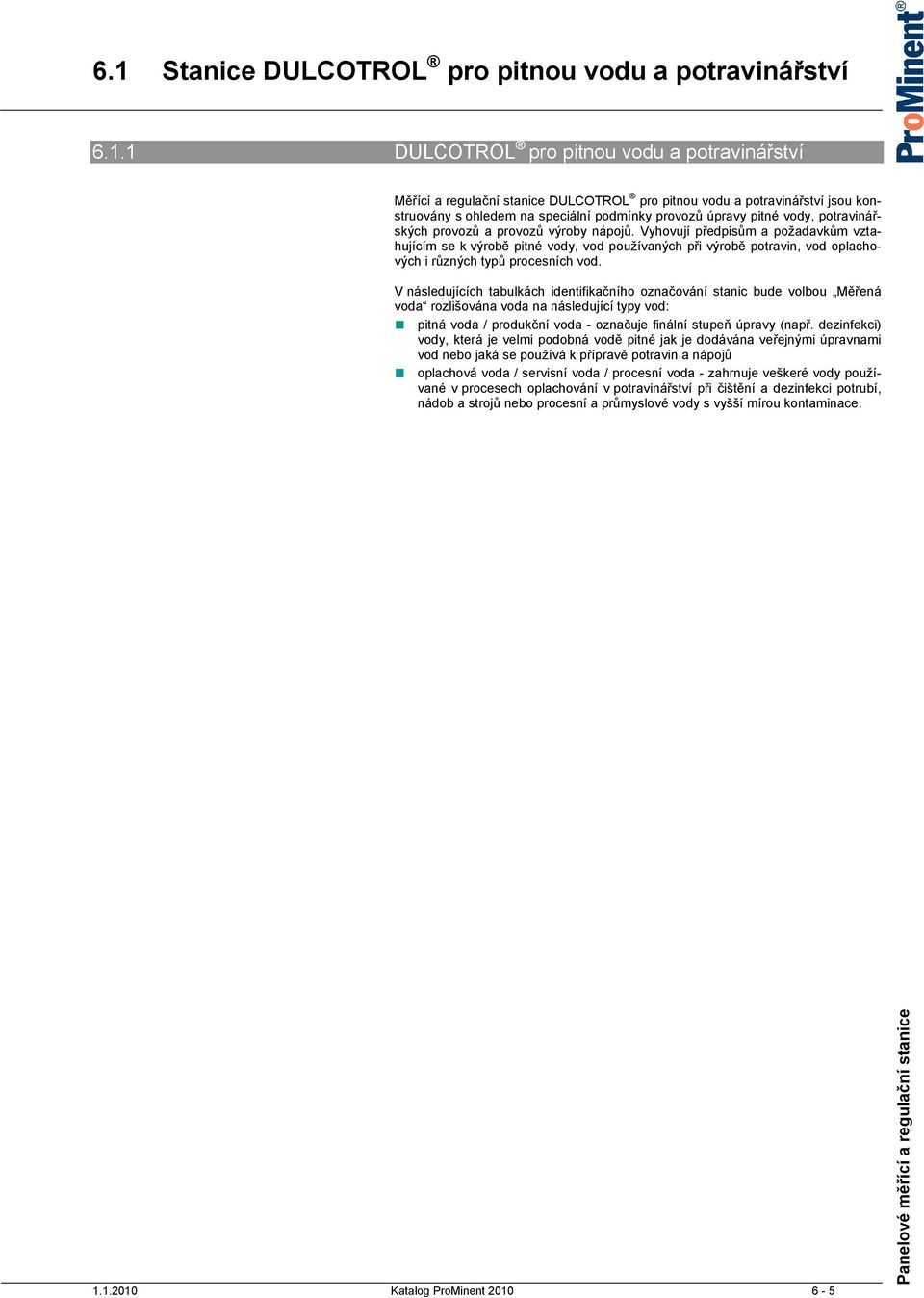

7 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství DULCOTROL pro pitnou vodu a potravinářství Měřící a regulační stanice DULCOTROL pro pitnou vodu a potravinářství jsou konstruovány s ohledem na speciální podmínky provozů úpravy pitné vody, potravinářských provozů a provozů výroby nápojů. Vyhovují předpisům a požadavkům vztahujícím se k výrobě pitné vody, vod používaných při výrobě potravin, vod oplachových i různých typů procesních vod. V následujících tabulkách identifikačního označování stanic bude volbou Měřená voda rozlišována voda na následující typy vod: pitná voda / produkční voda - označuje finální stupeň úpravy (např. dezinfekci) vody, která je velmi podobná vodě pitné jak je dodávána veřejnými úpravnami vod nebo jaká se používá k přípravě potravin a nápojů oplachová voda / servisní voda / procesní voda - zahrnuje veškeré vody používané v procesech oplachování v potravinářství při čištění a dezinfekci potrubí, nádob a strojů nebo procesní a průmyslové vody s vyšší mírou kontaminace Katalog ProMinent

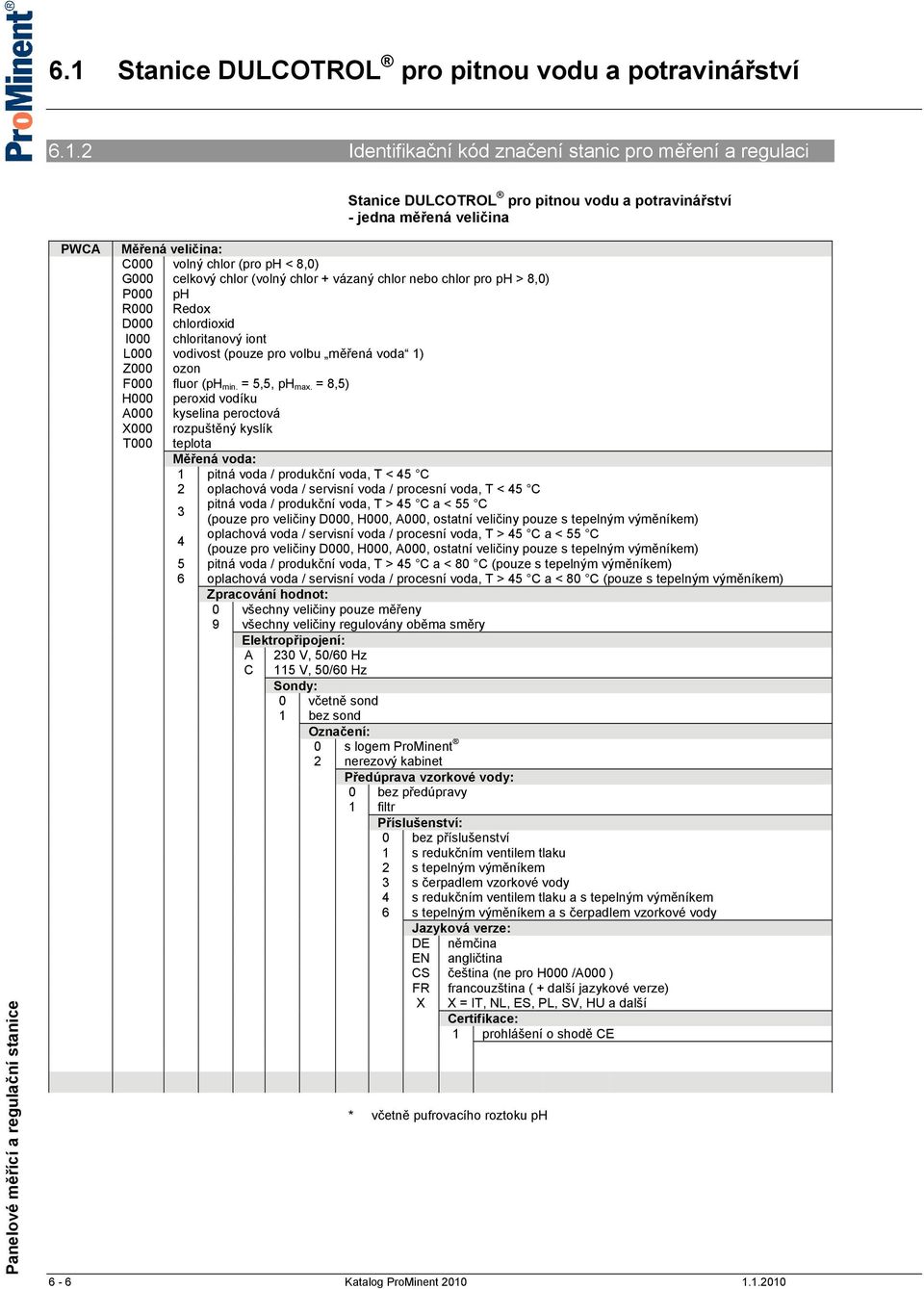

8 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Identifikační kód značení stanic pro měření a regulaci Stanice DULCOTROL pro pitnou vodu a potravinářství - jedna měřená veličina PWCA Měřená veličina: C000 volný chlor (pro ph < 8,0) G000 celkový chlor (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) P000 ph R000 Redox D000 chlordioxid I000 chloritanový iont L000 vodivost (pouze pro volbu měřená voda 1) Z000 ozon F000 fluor (ph min. = 5,5, ph max. = 8,5) H000 peroxid vodíku A000 kyselina peroctová X000 T000 rozpuštěný kyslík teplota Měřená voda: 1 pitná voda / produkční voda, T < 45 C 2 oplachová voda / servisní voda / procesní voda, T < 45 C 3 4 pitná voda / produkční voda, T > 45 C a < 55 C (pouze pro veličiny D000, H000, A000, ostatní veličiny pouze s tepelným výměníkem) oplachová voda / servisní voda / procesní voda, T > 45 C a < 55 C (pouze pro veličiny D000, H000, A000, ostatní veličiny pouze s tepelným výměníkem) 5 pitná voda / produkční voda, T > 45 C a < 80 C (pouze s tepelným výměníkem) 6 oplachová voda / servisní voda / procesní voda, T > 45 C a < 80 C (pouze s tepelným výměníkem) Zpracování hodnot: 0 všechny veličiny pouze měřeny 9 všechny veličiny regulovány oběma směry Elektropřipojení: A C 230 V, 50/60 Hz 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent 2 nerezový kabinet Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 1 s redukčním ventilem tlaku 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 4 s redukčním ventilem tlaku a s tepelným výměníkem 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE němčina EN angličtina CS čeština (ne pro H000 /A000 ) FR francouzština ( + další jazykové verze) X X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE * včetně pufrovacího roztoku ph 6-6 Katalog ProMinent

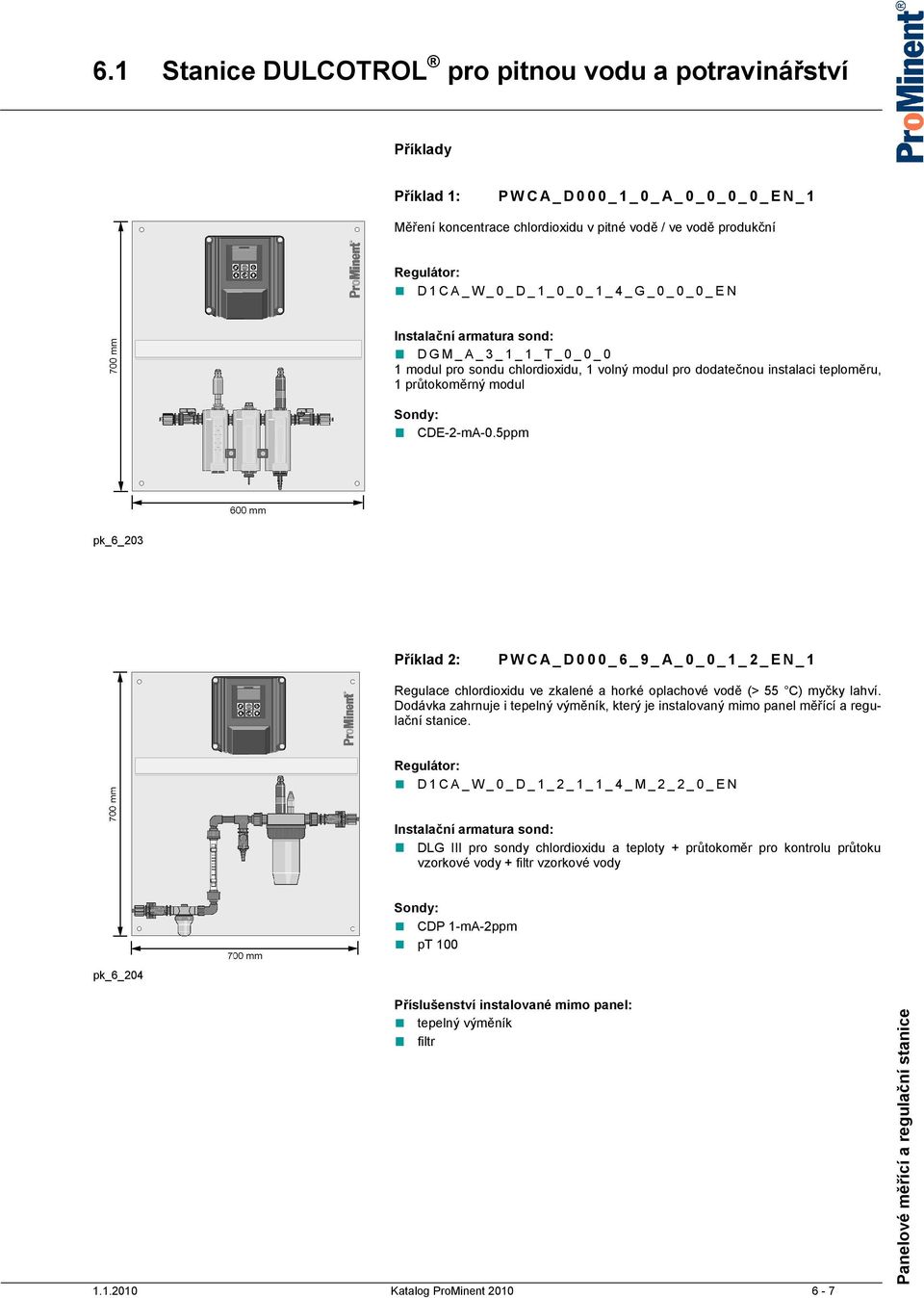

9 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Příklady Příklad 1: PWCA_D000_1_0_A_0_0_0_0_EN_1 Měření koncentrace chlordioxidu v pitné vodě / ve vodě produkční Regulátor: D1CA_W_0_D_1_0_0_1_4_G_0_0_0_EN Instalační armatura sond: DGM_A_3_1_1_T_0_0_0 1 modul pro sondu chlordioxidu, 1 volný modul pro dodatečnou instalaci teploměru, 1 průtokoměrný modul CDE-2-mA-0.5ppm pk_6_203 Příklad 2: PWCA_D000_6_9_A_0_0_1_2_EN_1 Regulace chlordioxidu ve zkalené a horké oplachové vodě (> 55 C) myčky lahví. Dodávka zahrnuje i tepelný výměník, který je instalovaný mimo panel měřící a regulační stanice. Regulátor: D1CA_W_0_D_1_2_1_1_4_M_2_2_0_EN Instalační armatura sond: DLG III pro sondy chlordioxidu a teploty + průtokoměr pro kontrolu průtoku vzorkové vody + filtr vzorkové vody CDP 1-mA-2ppm pt 100 pk_6_204 Příslušenství instalované mimo panel: tepelný výměník filtr Katalog ProMinent

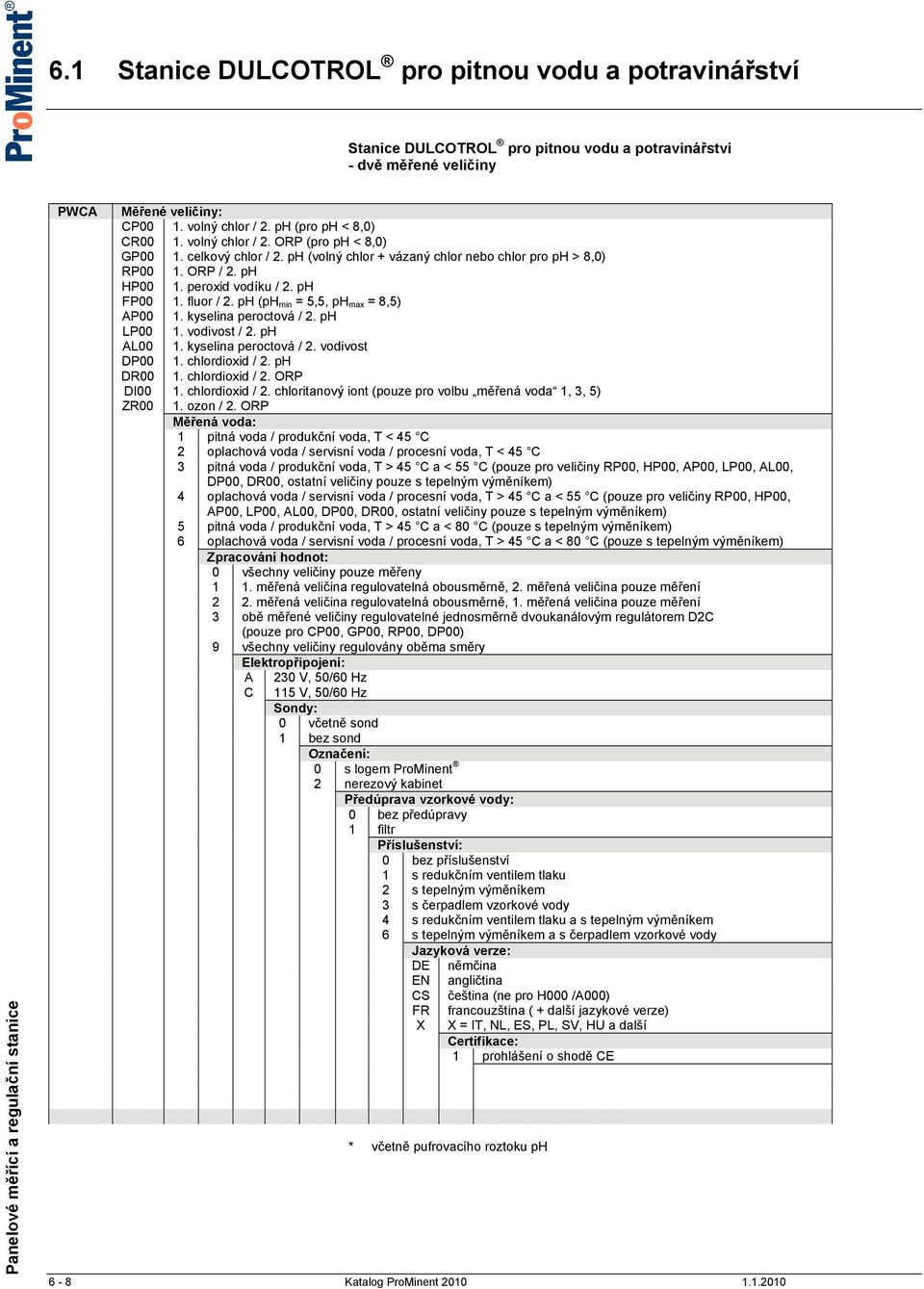

10 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Stanice DULCOTROL pro pitnou vodu a potravinářství - dvě měřené veličiny PWCA Měřené veličiny: CP00 1. volný chlor / 2. ph (pro ph < 8,0) CR00 1. volný chlor / 2. ORP (pro ph < 8,0) GP00 1. celkový chlor / 2. ph (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) RP00 1. ORP / 2. ph HP00 1. peroxid vodíku / 2. ph FP00 1. fluor / 2. ph (ph min = 5,5, ph max = 8,5) AP00 1. kyselina peroctová / 2. ph LP00 1. vodivost / 2. ph AL00 1. kyselina peroctová / 2. vodivost DP00 1. chlordioxid / 2. ph DR00 1. chlordioxid / 2. ORP DI00 1. chlordioxid / 2. chloritanový iont (pouze pro volbu měřená voda 1, 3, 5) ZR00 1. ozon / 2. ORP Měřená voda: 1 pitná voda / produkční voda, T < 45 C 2 oplachová voda / servisní voda / procesní voda, T < 45 C 3 pitná voda / produkční voda, T > 45 C a < 55 C (pouze pro veličiny RP00, HP00, AP00, LP00, AL00, DP00, DR00, ostatní veličiny pouze s tepelným výměníkem) 4 oplachová voda / servisní voda / procesní voda, T > 45 C a < 55 C (pouze pro veličiny RP00, HP00, AP00, LP00, AL00, DP00, DR00, ostatní veličiny pouze s tepelným výměníkem) 5 pitná voda / produkční voda, T > 45 C a < 80 C (pouze s tepelným výměníkem) 6 oplachová voda / servisní voda / procesní voda, T > 45 C a < 80 C (pouze s tepelným výměníkem) Zpracování hodnot: 0 všechny veličiny pouze měřeny 1 1. měřená veličina regulovatelná obousměrně, 2. měřená veličina pouze měření 2 2. měřená veličina regulovatelná obousměrně, 1. měřená veličina pouze měření 3 obě měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C (pouze pro CP00, GP00, RP00, DP00) 9 všechny veličiny regulovány oběma směry Elektropřipojení: A C 230 V, 50/60 Hz 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent 2 nerezový kabinet Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 1 s redukčním ventilem tlaku 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 4 s redukčním ventilem tlaku a s tepelným výměníkem 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE EN CS FR X němčina angličtina čeština (ne pro H000 /A000) francouzština ( + další jazykové verze) X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE * včetně pufrovacího roztoku ph 6-8 Katalog ProMinent

11 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Příklady Příklad 1: PWCA_DI00_1_1_A_0_0_0_1_EN_1 Měření koncentrace chlordioxidu a chloritanového iontu v pitné vodě nebo v procesní vodě. Dodávka zahrnuje i redukční ventil tlaku, který je instalován mimo panel měřící a regulační stanice. Regulátor: D1CA_W_0_I_1_0_0_1_4_G_0_0_0_EN D1CA_W_0_D_1_0_0_1_4_G_0_0_0_EN svorkovnice na panelu Instalační armatura sond: DGM_A_3_1_2_T_0_0_2 2 moduly pro sondy chlordioxidu a chloritanů, 1 modul pro sondu teploty (prázdný), 1 průtokoměrný modul pk_6_200 CDE-2-mA-0.5ppm CLT 1-mA-0.5ppm Příslušenství instalované mimo panel: redukční ventil tlaku Příklad 2: PWCA_CP00_6_3_A_0_0_1_6_EN_1 Jednosměrná regulace ph a koncentrace chloru v horké oplachové vodě (> 55 C). Dodávka zahrnuje i tepelný výměník a podávací čerpadlo vzorkové vody, obě zařízení instalována mimo panel měřící a regulační stanice. Regulátor: D2CA_W_0_PC_5_2_0_4_M_2_0_EN Instalační armatura sond: DLG III pro sondy ph a chloru + průtokoměr pro kontrolu průtoku vzorkové vody + filtr vzorkové vody CLE-3-mA- 2ppm PHER 112-SE pk_6_205 Příslušenství instalované mimo panel: filtr podávací čerpadlo vzorkové vody tepelný výměník Katalog ProMinent

12 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Stanice DULCOTROL pro pitnou vodu a potravinářství - tři měřené veličiny PWC Měřené veličiny: CPL0 1. volný chlor / 2. ph / 3. vodivost (pro ph < 8,0) CRP0 1. volný chlor / 2. ORP / 3. ph (pro ph < 8,0) GPL0 1. celkový chlor / 2. ph / 3. vodivost (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) GRP0 1. celkový chlor / 2. ORP / 3. ph (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) RPL0 1. ORP / 2. ph / 3. vodivost DPR0 1. chlordioxid / 2. ph / 3. ORP (pouze pro volbu měřená voda 2, 4, 6, pouze s manuální teplotní kompenzací) DPI0 1. chlordioxid / 2. ph / 3. chloritanový iont (pouze pro volbu měřená voda 1, 3, 5) DRI0 1. chlordioxid / 2. ORP / 3. chloritanový iont (pouze pro volbu měřená voda 1, 3, 5) ZPR0 ALP0 1. ozon / 2. ph / 3. ORP 1. kyselina peroctová / 2. vodivost / 3. ph Měřená voda: 1 pitná voda / produkční voda, T < 45 C 2 oplachová voda / servisní voda / procesní voda, T < 45 C 3 pitná voda / produkční voda, T > 45 C a < 55 C (pouze pro veličiny RPL0, DRP0, ALP0) 4 oplachová voda / servisní voda / procesní voda, T > 45 C a < 55 C (pouze pro veličiny RPL0, DRP0, ALP0) 5 pitná voda / produkční voda, T > 45 C a < 80 C (pouze s tepelným výměníkem) 6 oplachová voda / servisní voda / procesní voda, T > 45 C a < 80 C (pouze s tepelným výměníkem) Zpracování hodnot: 0 všechny veličiny pouze měřeny 4 1. měřená veličina regulovatelná obousměrně, 2. a 3. měřená veličina pouze měření 5 2. měřená veličina regulovatelná obousměrně, 1. a 3. měřená veličina pouze měření 6 1. a 2. měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C 3. měřená veličina pouze měření (pouze pro CPL0, GPL0, RPL0, DPR0, DPI0) 7 1. měřená veličina regulovatelná obousměrně, 2. a 3. měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C (pouze pro CRP0, GRP0, DPR0, ZPR0) 9 všechny veličiny regulovány oběma směry Elektropřipojení: A C 230 V, 50/60 Hz 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent 2 nerezový kabinet Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 1 s redukčním ventilem tlaku 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 4 s redukčním ventilem tlaku a s tepelným výměníkem 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE EN CS FR X němčina angličtina čeština (ne pro H000 /A000) francouzština ( + další jazykové verze) X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE * včetně pufrovacího roztoku ph 6-10 Katalog ProMinent

13 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Příklady Příklad 1: PWCA_DRI0_5_4_A_0_0_0_2_EN_1 Obousměrná regulace chlordioxidu se souběžným měřením koncentrace chloritanových iontů a ph v horké pitné vodě / v procesní vodě (teplota > 55 C). Dodávka zahrnuje i tepelný výměník, který je instalován mimo panel měřící a regulační stanice. Regulátory: D1CA_W_0_D_1_2_1_1_4_M_2_2_0_EN D1CA_W_0_I_1_0_0_1_4_G_0_0_0_EN D1CA_W_0_P_5_2_0_1_4_G_0_0_0_EN svorkovnice na panelu pk_6_206 Instalační armatura sond: DGM_A_3_2_2_T_0_0_2 2 moduly pro sondy chlordioxidu a chloritanů, 1 modul pro sondu ph, 1 modul pro sondu teploty (prázdný), 1 průtokoměrný modul CDE-2-mA-0.5ppm CLT 1-mA-0.5ppm PHEP 112 SE Příslušenství instalované mimo panel: tepelný výměník Příklad 2: PWCA_CPL0_2_6_A_0_0_1_0_EN_1 Jednosměrná regulace ph, jednosměrná regulace chloru a měření vodivosti v kalné oplachové vodě. Dodávka zahrnuje i tepelný výměník instalovaný mimo panel měřící a regulační stanice. Regulátor: D2CA_W_0_PC_5_2_0_4_M_2_0_EN D1CA_W_0_L_6_2_0_1_4_G_0_0_0_EN svorkovnice na panelu pk_6_207 Instalační armatura sond: DLG III pro sondy ph a chloru + průtokoměr pro kontrolu průtoku vzorkové vody + filtr vzorkové vody CLE-3-mA- 2ppm PHER 112-SE ICT2 + instalační armatura sondy pro potrubní instalaci mimo panel měřící a regulační stanice Příslušenství instalované mimo panel: filtr Katalog ProMinent

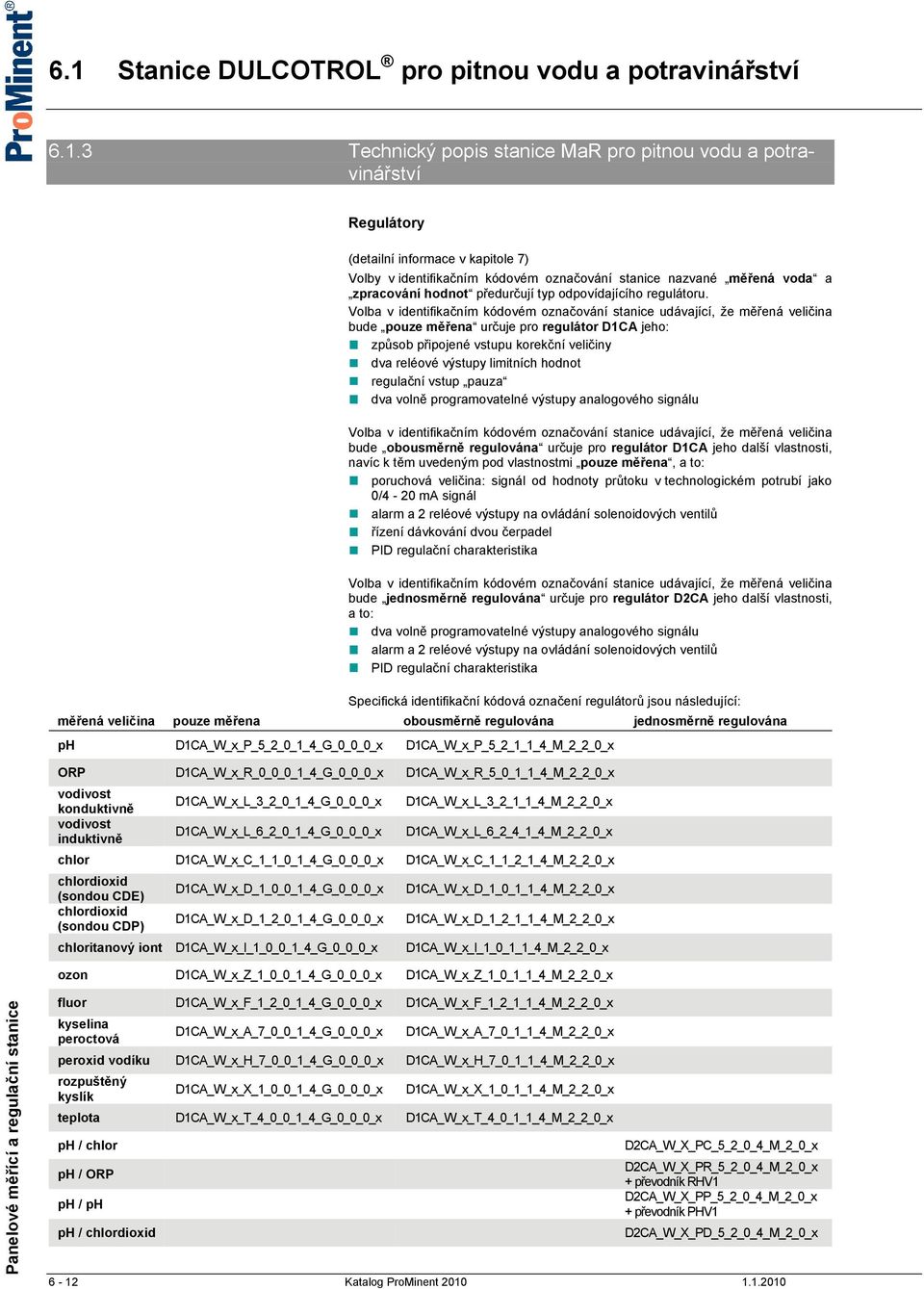

14 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Technický popis stanice MaR pro pitnou vodu a potravinářství Regulátory (detailní informace v kapitole 7) Volby v identifikačním kódovém označování stanice nazvané měřená voda a zpracování hodnot předurčují typ odpovídajícího regulátoru. Volba v identifikačním kódovém označování stanice udávající, že měřená veličina bude pouze měřena určuje pro regulátor D1CA jeho: způsob připojené vstupu korekční veličiny dva reléové výstupy limitních hodnot regulační vstup pauza dva volně programovatelné výstupy analogového signálu Volba v identifikačním kódovém označování stanice udávající, že měřená veličina bude obousměrně regulována určuje pro regulátor D1CA jeho další vlastnosti, navíc k těm uvedeným pod vlastnostmi pouze měřena, a to: poruchová veličina: signál od hodnoty průtoku v technologickém potrubí jako 0/4-20 ma signál alarm a 2 reléové výstupy na ovládání solenoidových ventilů řízení dávkování dvou čerpadel PID regulační charakteristika Volba v identifikačním kódovém označování stanice udávající, že měřená veličina bude jednosměrně regulována určuje pro regulátor D2CA jeho další vlastnosti, a to: dva volně programovatelné výstupy analogového signálu alarm a 2 reléové výstupy na ovládání solenoidových ventilů PID regulační charakteristika Specifická identifikační kódová označení regulátorů jsou následující: měřená veličina pouze měřena obousměrně regulována jednosměrně regulována ph D1CA_W_x_P_5_2_0_1_4_G_0_0_0_x D1CA_W_x_P_5_2_1_1_4_M_2_2_0_x ORP D1CA_W_x_R_0_0_0_1_4_G_0_0_0_x D1CA_W_x_R_5_0_1_1_4_M_2_2_0_x vodivost konduktivně D1CA_W_x_L_3_2_0_1_4_G_0_0_0_x D1CA_W_x_L_3_2_1_1_4_M_2_2_0_x vodivost induktivně D1CA_W_x_L_6_2_0_1_4_G_0_0_0_x D1CA_W_x_L_6_2_4_1_4_M_2_2_0_x chlor D1CA_W_x_C_1_1_0_1_4_G_0_0_0_x D1CA_W_x_C_1_1_2_1_4_M_2_2_0_x chlordioxid (sondou CDE) chlordioxid (sondou CDP) D1CA_W_x_D_1_0_0_1_4_G_0_0_0_x D1CA_W_x_D_1_2_0_1_4_G_0_0_0_x chloritanový iont D1CA_W_x_I_1_0_0_1_4_G_0_0_0_x D1CA_W_x_D_1_0_1_1_4_M_2_2_0_x D1CA_W_x_D_1_2_1_1_4_M_2_2_0_x D1CA_W_x_I_1_0_1_1_4_M_2_2_0_x ozon D1CA_W_x_Z_1_0_0_1_4_G_0_0_0_x D1CA_W_x_Z_1_0_1_1_4_M_2_2_0_x fluor D1CA_W_x_F_1_2_0_1_4_G_0_0_0_x D1CA_W_x_F_1_2_1_1_4_M_2_2_0_x kyselina peroctová D1CA_W_x_A_7_0_0_1_4_G_0_0_0_x D1CA_W_x_A_7_0_1_1_4_M_2_2_0_x peroxid vodíku D1CA_W_x_H_7_0_0_1_4_G_0_0_0_x D1CA_W_x_H_7_0_1_1_4_M_2_2_0_x rozpuštěný kyslík D1CA_W_x_X_1_0_0_1_4_G_0_0_0_x D1CA_W_x_X_1_0_1_1_4_M_2_2_0_x teplota D1CA_W_x_T_4_0_0_1_4_G_0_0_0_x D1CA_W_x_T_4_0_1_1_4_M_2_2_0_x ph / chlor ph / ORP ph / ph ph / chlordioxid D2CA_W_X_PC_5_2_0_4_M_2_0_x D2CA_W_X_PR_5_2_0_4_M_2_0_x + převodník RHV1 D2CA_W_X_PP_5_2_0_4_M_2_0_x + převodník PHV1 D2CA_W_X_PD_5_2_0_4_M_2_0_x 6-12 Katalog ProMinent

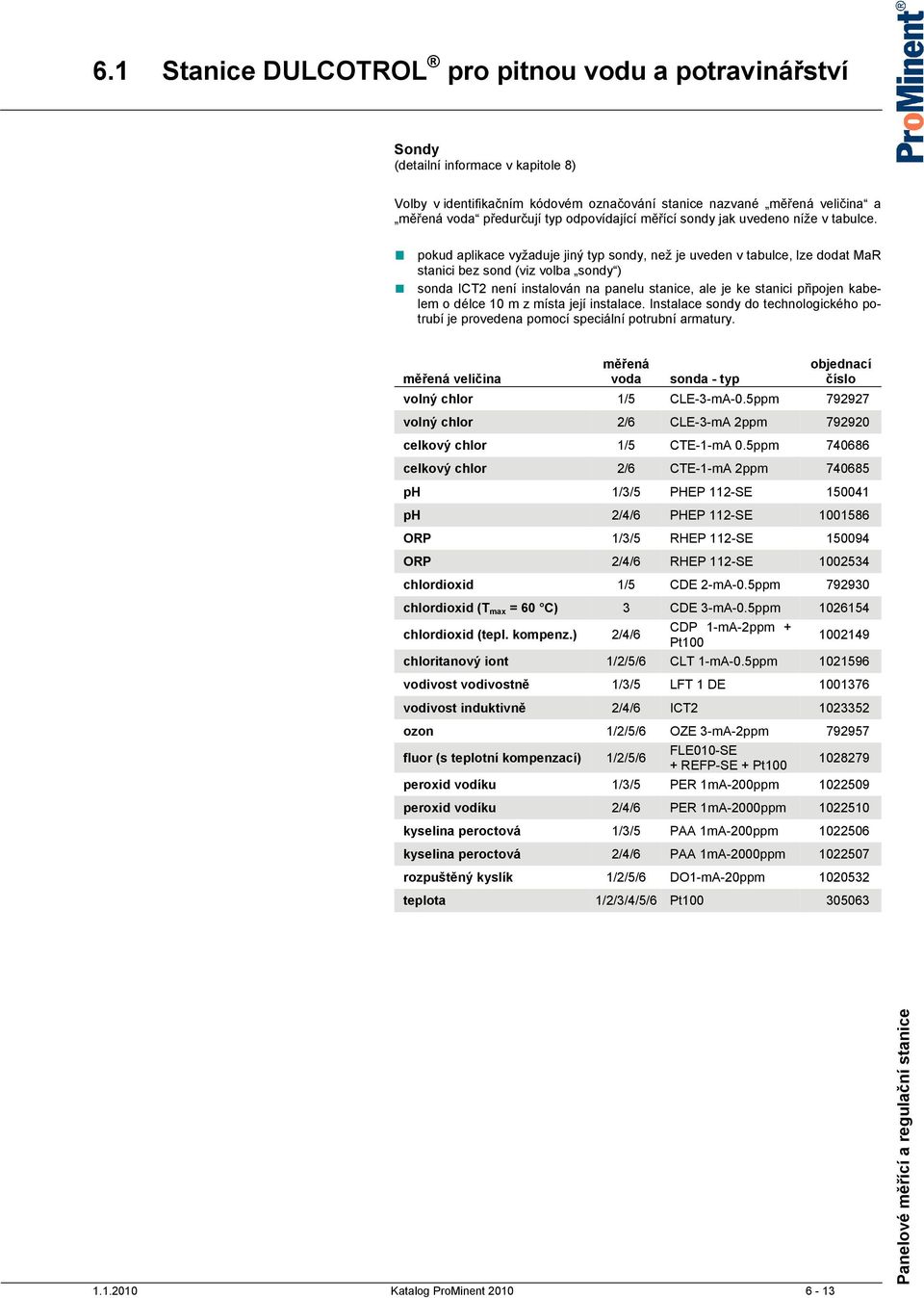

15 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Sondy (detailní informace v kapitole 8) Volby v identifikačním kódovém označování stanice nazvané měřená veličina a měřená voda předurčují typ odpovídající měřící sondy jak uvedeno níže v tabulce. pokud aplikace vyžaduje jiný typ sondy, než je uveden v tabulce, lze dodat MaR stanici bez sond (viz volba sondy ) sonda ICT2 není instalován na panelu stanice, ale je ke stanici připojen kabelem o délce 10 m z místa její instalace. Instalace sondy do technologického potrubí je provedena pomocí speciální potrubní armatury. měřená objednací měřená veličina voda sonda - typ číslo volný chlor 1/5 CLE-3-mA-0.5ppm volný chlor 2/6 CLE-3-mA 2ppm celkový chlor 1/5 CTE-1-mA 0.5ppm celkový chlor 2/6 CTE-1-mA 2ppm ph 1/3/5 PHEP 112-SE ph 2/4/6 PHEP 112-SE ORP 1/3/5 RHEP 112-SE ORP 2/4/6 RHEP 112-SE chlordioxid 1/5 CDE 2-mA-0.5ppm chlordioxid (T max = 60 C) 3 CDE 3-mA-0.5ppm chlordioxid (tepl. kompenz.) 2/4/6 CDP 1-mA-2ppm + Pt chloritanový iont 1/2/5/6 CLT 1-mA-0.5ppm vodivost vodivostně 1/3/5 LFT 1 DE vodivost induktivně 2/4/6 ICT ozon 1/2/5/6 OZE 3-mA-2ppm fluor (s teplotní kompenzací) 1/2/5/6 FLE010-SE + REFP-SE + Pt peroxid vodíku 1/3/5 PER 1mA-200ppm peroxid vodíku 2/4/6 PER 1mA-2000ppm kyselina peroctová 1/3/5 PAA 1mA-200ppm kyselina peroctová 2/4/6 PAA 1mA-2000ppm rozpuštěný kyslík 1/2/5/6 DO1-mA-20ppm teplota 1/2/3/4/5/6 Pt Katalog ProMinent

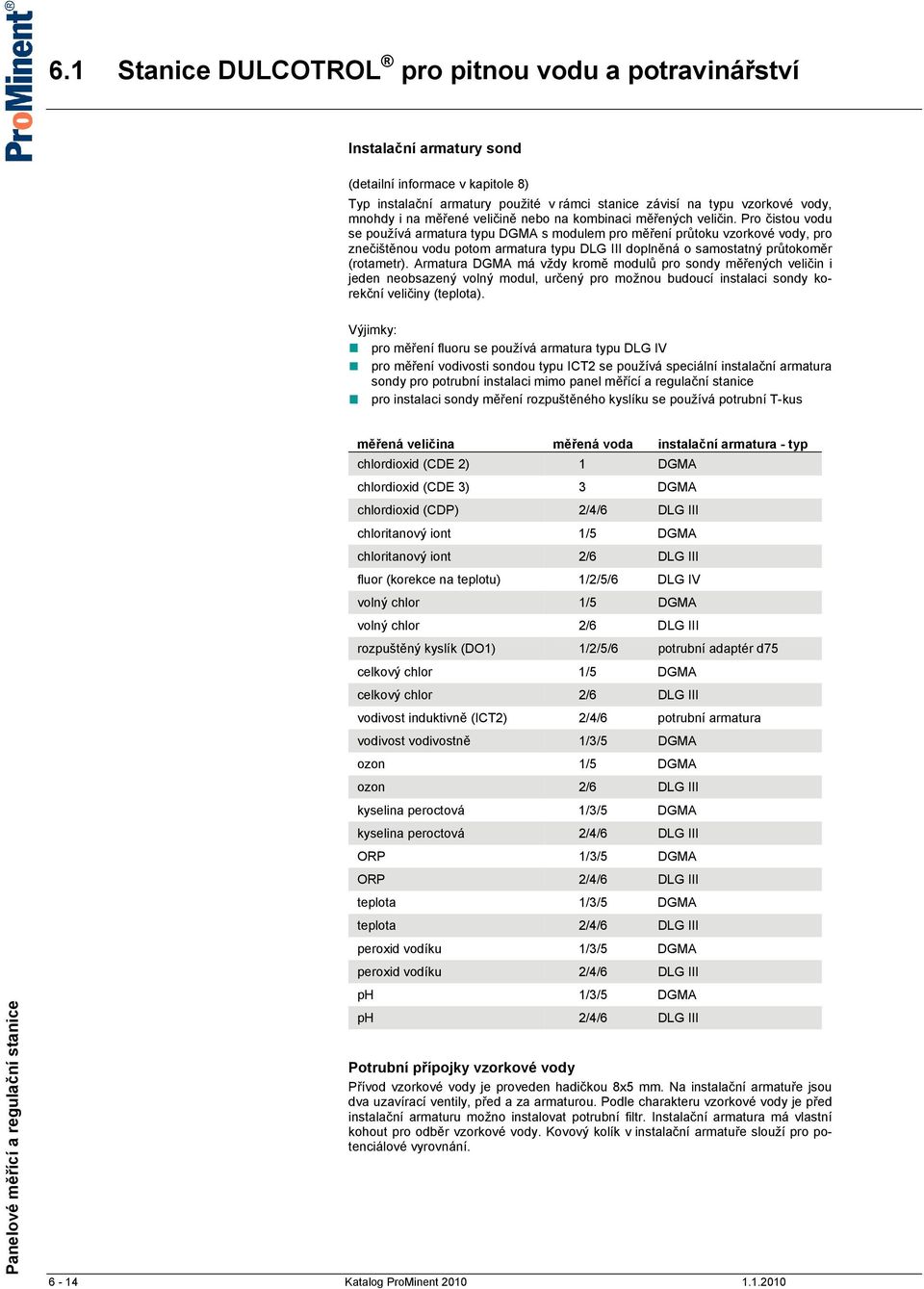

16 6.1 Stanice DULCOTROL pro pitnou vodu a potravinářství Instalační armatury sond (detailní informace v kapitole 8) Typ instalační armatury použité v rámci stanice závisí na typu vzorkové vody, mnohdy i na měřené veličině nebo na kombinaci měřených veličin. Pro čistou vodu se používá armatura typu DGMA s modulem pro měření průtoku vzorkové vody, pro znečištěnou vodu potom armatura typu DLG III doplněná o samostatný průtokoměr (rotametr). Armatura DGMA má vždy kromě modulů pro sondy měřených veličin i jeden neobsazený volný modul, určený pro možnou budoucí instalaci sondy korekční veličiny (teplota). Výjimky: pro měření fluoru se používá armatura typu DLG IV pro měření vodivosti sondou typu ICT2 se používá speciální instalační armatura sondy pro potrubní instalaci mimo panel měřící a regulační stanice pro instalaci sondy měření rozpuštěného kyslíku se používá potrubní T-kus měřená veličina měřená voda instalační armatura - typ chlordioxid (CDE 2) 1 DGMA chlordioxid (CDE 3) 3 DGMA chlordioxid (CDP) 2/4/6 DLG III chloritanový iont 1/5 DGMA chloritanový iont 2/6 DLG III fluor (korekce na teplotu) 1/2/5/6 DLG IV volný chlor 1/5 DGMA volný chlor 2/6 DLG III rozpuštěný kyslík (DO1) 1/2/5/6 potrubní adaptér d75 celkový chlor 1/5 DGMA celkový chlor 2/6 DLG III vodivost induktivně (ICT2) 2/4/6 potrubní armatura vodivost vodivostně 1/3/5 DGMA ozon 1/5 DGMA ozon 2/6 DLG III kyselina peroctová 1/3/5 DGMA kyselina peroctová 2/4/6 DLG III ORP 1/3/5 DGMA ORP 2/4/6 DLG III teplota 1/3/5 DGMA teplota 2/4/6 DLG III peroxid vodíku 1/3/5 DGMA peroxid vodíku 2/4/6 DLG III ph 1/3/5 DGMA ph 2/4/6 DLG III Potrubní přípojky vzorkové vody Přívod vzorkové vody je proveden hadičkou 8x5 mm. Na instalační armatuře jsou dva uzavírací ventily, před a za armaturou. Podle charakteru vzorkové vody je před instalační armaturu možno instalovat potrubní filtr. Instalační armatura má vlastní kohout pro odběr vzorkové vody. Kovový kolík v instalační armatuře slouží pro potenciálové vyrovnání Katalog ProMinent

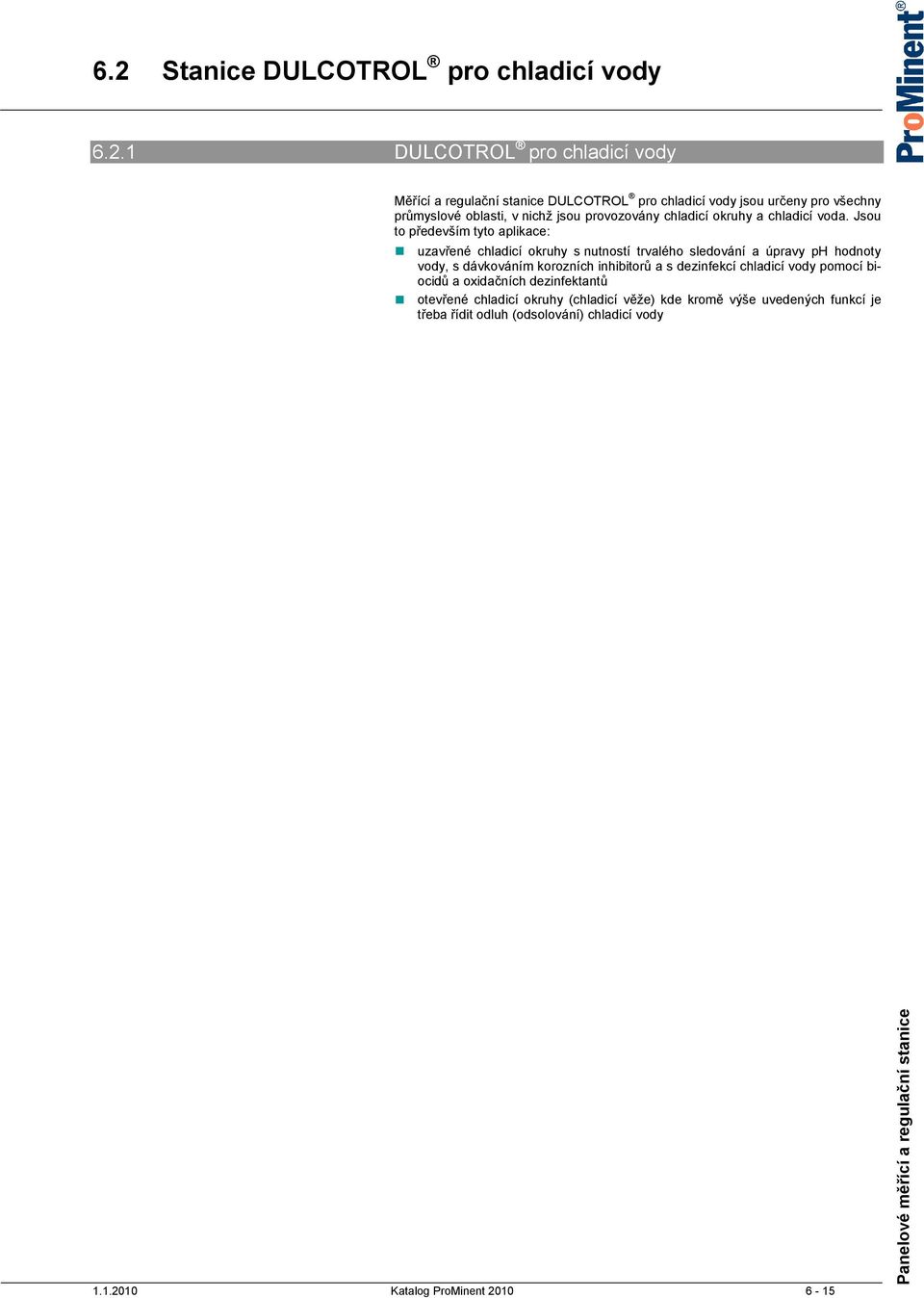

17 6.2 Stanice DULCOTROL pro chladicí vody DULCOTROL pro chladicí vody Měřící a regulační stanice DULCOTROL pro chladicí vody jsou určeny pro všechny průmyslové oblasti, v nichž jsou provozovány chladicí okruhy a chladicí voda. Jsou to především tyto aplikace: uzavřené chladicí okruhy s nutností trvalého sledování a úpravy ph hodnoty vody, s dávkováním korozních inhibitorů a s dezinfekcí chladicí vody pomocí biocidů a oxidačních dezinfektantů otevřené chladicí okruhy (chladicí věže) kde kromě výše uvedených funkcí je třeba řídit odluh (odsolování) chladicí vody Katalog ProMinent

18 6.2 Stanice DULCOTROL pro chladicí vody Identifikační kód značení stanic pro měření a regulaci Stanice DULCOTROL pro chladicí vody - jedna měřená veličina CWCA Měřené veličiny: L000 vodivost C000 volný chlor (pro ph < 8,0) G000 celkový chlor (volný chlor + vázaný chlor) B000 organický brom (např. BCDMH, Stabrex) B001 volný brom (HOBr) P000 ph R000 ORP D000 chlordioxid (s teplotou jako korekční veličinou) Z000 ozon H000 peroxid vodíku Měřená voda: 1 chladicí voda Zpracování hodnot: 0 všechny veličiny pouze měřeny (L000: odsolení, odluh) 9 všechny veličiny regulovány oběma směry Elektropřipojení: A 230 V, 50/60 Hz C 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent 1 bez loga ProMinent Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 1 s redukčním ventilem tlaku 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 4 s redukčním ventilem tlaku a s tepelným výměníkem 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE němčina EN angličtina CS čeština (ne pro H000 /A000) FR francouzština ( + další jazykové verze) X X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE * včetně pufrovacího roztoku ph 6-16 Katalog ProMinent

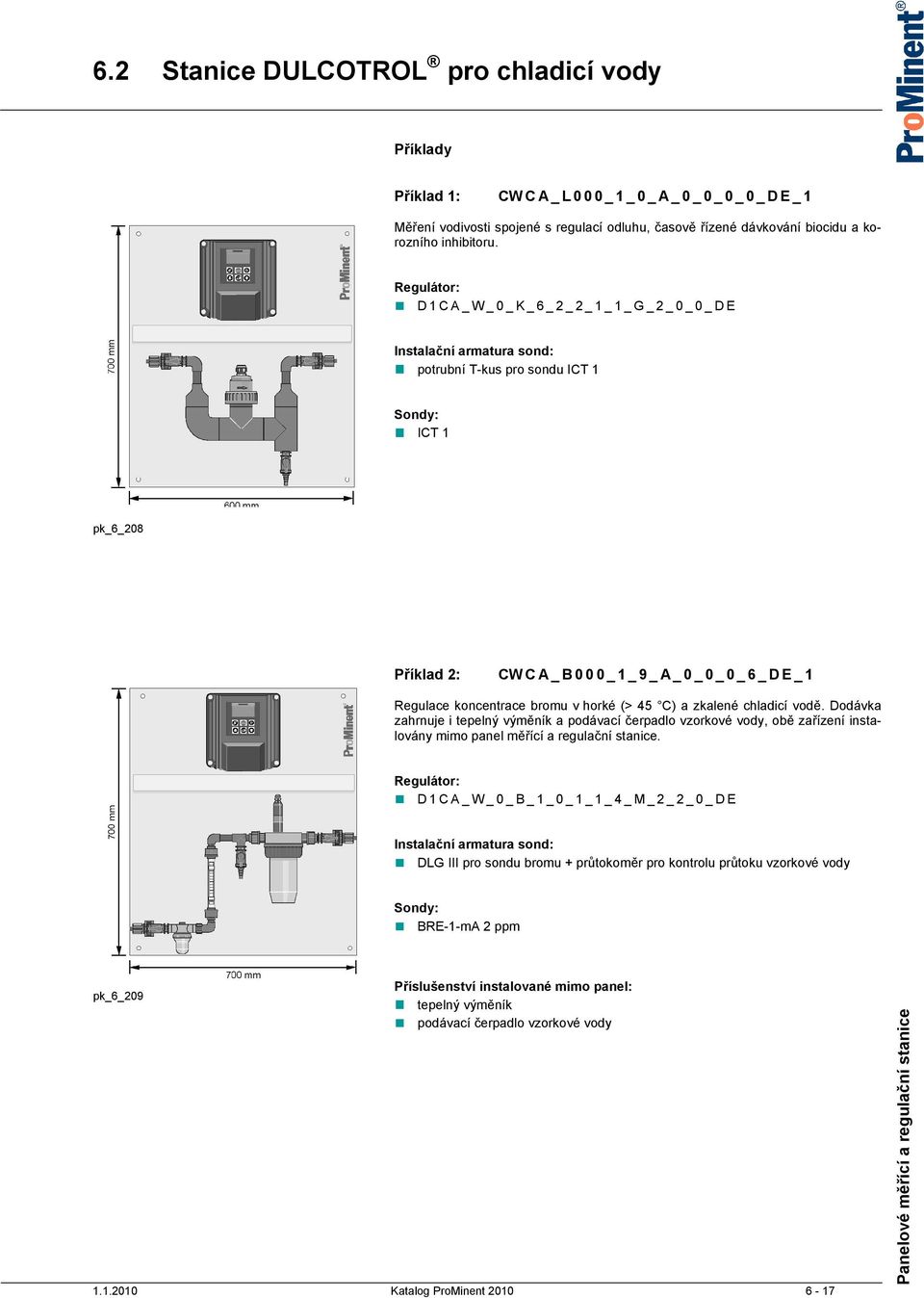

19 6.2 Stanice DULCOTROL pro chladicí vody Příklady Příklad 1: CWCA_L000_1_0_A_0_0_0_0_DE_1 Měření vodivosti spojené s regulací odluhu, časově řízené dávkování biocidu a korozního inhibitoru. Regulátor: D1CA_W_0_K_6_2_2_1_1_G_2_0_0_DE Instalační armatura sond: potrubní T-kus pro sondu ICT 1 ICT 1 pk_6_208 Příklad 2: CWCA_B000_1_9_A_0_0_0_6_DE_1 Regulace koncentrace bromu v horké (> 45 C) a zkalené chladicí vodě. Dodávka zahrnuje i tepelný výměník a podávací čerpadlo vzorkové vody, obě zařízení instalovány mimo panel měřící a regulační stanice. Regulátor: D1CA_W_0_B_1_0_1_1_4_M_2_2_0_DE Instalační armatura sond: DLG III pro sondu bromu + průtokoměr pro kontrolu průtoku vzorkové vody BRE-1-mA 2 ppm pk_6_209 Příslušenství instalované mimo panel: tepelný výměník podávací čerpadlo vzorkové vody Katalog ProMinent

20 6.2 Stanice DULCOTROL pro chladicí vody Stanice DULCOTROL pro chladicí vody - dvě měřené veličiny CWCA Měřené veličiny: LC00 1. vodivost / 2. volný chlor (pro ph < 8,0) LG00 1. vodivost / 2. celkový chlor (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) LB00 1. vodivost / 2. organický brom (např. BCDMH, Stabrex) LB01 1. vodivost / 2. volný brom (HOBr) LD00 1. vodivost / 2. chlordioxid (s teplotou jako korekční veličinou) LZ00 1. vodivost / 2. ozon LR00 1. vodivost / 2. ORP LP00 1. vodivost / 2. ph CP00 1. volný chlor / 2. ph (pro ph < 8,0) GP00 1. celkový chlor / 2. ph (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) BP00 1. organický brom / 2. ph BP01 1. volný brom (HOBr) / 2. ph DP00 1. chlordioxid / 2. ph (s teplotou jako korekční veličinou) HP00 RP00 1. peroxid vodíku / 2. ph 1. ORP / 2. ph Měřená voda: 1 chladicí voda Zpracování hodnot: 0 všechny veličiny pouze měřeny (Lx0x: odsolení, odluh) 1 1. měřená veličina = vodivost: odluh, ostatní 1. měřené veličiny regulovatelné obousměrně 2. měřená veličina pouze měření 2 2. měřená veličina regulovatelná obousměrně, 1. měřená veličina = vodivost: odluh, ostatní 1. měřené veličiny pouze měření 3 obě měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C (pouze pro CP00, GP00, RP00, DP00) 9 všechny veličiny regulovány oběma směry Elektropřipojení: A C 230 V, 50/60 Hz 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent 1 bez loga ProMinent Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 1 s redukčním ventilem tlaku 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 4 s redukčním ventilem tlaku a s tepelným výměníkem 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE EN CS FR X němčina angličtina čeština (ne pro H000 /A000) francouzština (+ další jazykové verze) X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE * včetně pufrovacího roztoku ph 6-18 Katalog ProMinent

21 6.2 Stanice DULCOTROL pro chladicí vody Příklady Příklad 1: CWCA_LB00_1_2_A_0_0_0_0_DE_1 Měření a regulace koncentrace organického bromu (BCDHM), měření vodivosti s regulací odluhu. Časově řízené dávkování biocidů a korozního inhibitoru. Regulátor: D1CA_W_0_K_6_2_2_1_1_G_2_0_0_DE D1CA_W_0_B_1_0_1_1_4_M_0_0_0_DE svorkovnice na panelu Instalační armatura sond: DLG III pro sondu bromu + průtokoměr pro kontrolu průtoku vzorkové vody potrubní T-kus pro sondu ICT 1 pk_6_201 ICT 1 BRE 1-mA 2ppm Příklad 2: CWCA_RP00_1_3_A_0_0_1_3_DE_1 Jednosměrná regulace organického bromu ve zkalené chladicí vodě. Dodávka zahrnuje i podávací čerpadlo vzorkové vody, které bude instalováno mimo panel měřící a regulační stanice. Regulátor: D2CA_W_0_PR_5_2_0_4_M_2_0_DE + převodník RHV1 Instalační armatura sond: DLG III pro sondy ph a ORP + průtokoměr pro kontrolu průtoku vzorkové vody RHER-Pt SE PHER 112-SE pk_6_210 Příslušenství instalované mimo panel: filtr podávací čerpadlo vzorkové vody Katalog ProMinent

22 6.2 Stanice DULCOTROL pro chladicí vody Stanice DULCOTROL -pro chladicí vody - tři měřené veličiny CWCA Měřené veličiny: LCP0 1. vodivost / 2. volný chlor / 3. ph (pro ph < 8,0) LGP0 1. vodivost / 2. celkový chlor (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) / 3. ph LBP0 1. vodivost / 2. organický brom (např. BCDMH, Stabrex) / 3. ph LBP1 1. vodivost / 2. volný brom (HOBr) / 3. ph LDP0 1. vodivost / 2. chlordioxid (s teplotou jako korekční veličinou) / 3. ph LZP0 1. vodivost / 2. ozon / 3. ph LHP0 1. vodivost / 2. peroxid vodíku / 3. ph Měřená voda: 1 chladicí vody Zpracování hodnot: 0 všechny veličiny pouze měřeny 4 1. měřená veličina = vodivost s regulací odluhu, 2. a 3. měřená veličina pouze měření 5 2. měřená veličina regulovatelná obousměrně, 1. měřená veličina = vodivost s regulací odluhu 3. měřená veličina pouze měření 6 1. měřená veličina = vodivost s regulací odluhu, 2. a 3. měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C (pouze pro LCP0, LGP0, LDP0) 7 1. měřená veličina regulovatelná obousměrně, 2. a 3. měřená veličina regulovatelné obousměrně 9 všechny veličiny regulovány oběma směry Elektropřipojení: A 230 V, 50/60 Hz C 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 1 s redukčním ventilem tlaku 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 4 s redukčním ventilem tlaku a s tepelným výměníkem 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE němčina EN angličtina CS čeština (ne pro H000 /A000) FR francouzština ( + další jazykové verze) X X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE * včetně pufrovacího roztoku ph 6-20 Katalog ProMinent

23 6.2 Stanice DULCOTROL pro chladicí vody Příklady Příklad 1: CWCA_LCP0_1_6_A_0_0_0_1_DE_1 Jednosměrná regulace chloru a ph, měření vodivosti a regulace odluhu, časově řízené dávkování biocidů a korozního inhibitoru. Dodávka zahrnuje i redukční tlakový ventil, který je instalován mimo panel měřící a regulační stanice. Regulátory: D1CA_W_0_K_6_2_2_1_1_G_2_0_0_DE D2CA_W_0_PC_5_2_0_4_M_2_0_DE svorkovnice na panelu pk_6_211 Instalační armatura sond: DLG III pro sondu bromu + průtokoměr pro kontrolu průtoku vzorkové vody potrubní T-kus pro sondu ICT 1 ICT 1 CLE 3-mA 0.5ppm PHER 112 SE Příslušenství instalované mimo panel: redukční tlakový ventil Příklad 2: CWCA_LBP0_1_7_A_0_0_0_3_DE_1 Dvousměrná regulace organického bromu a ph, měření vodivosti a regulace odluhu, časově řízené dávkování biocidů a korozního inhibitoru. Dodávka zahrnuje i podávací čerpadlo vzorkové vody instalované mimo panel měřící a regulační stanice. Regulátory: D1CA_W_0_K_6_2_2_1_1_G_2_0_0_DE D1CA_W_0_B_1_0_1_1_4_M_2_2_0_DE D1CA_W_0_P_5_2_1_1_4_M_2_2_0_DE svorkovnice na panelu pk_6_212 Instalační armatura sond: DLG III pro sondy ph a chloru + průtokoměr pro kontrolu průtoku vzorkové vody potrubní T-kus pro sondu ICT 1 ICT 1 BRE 1-mA 2ppm PHER 112 SE Příslušenství instalované mimo panel: podávací čerpadlo vzorkové vody Katalog ProMinent

24 6.2 Stanice DULCOTROL pro chladicí vody Technický popis stanice MaR pro chladicí vody Regulátory (detailní informace v kapitole 7) Volby v identifikačním kódovém označování stanice zpracování hodnot předurčují typ odpovídajícího regulátoru. Regulátor typu D1Ca ve verzi Cool-Control v konfiguraci D1CA_W_x_K_6_2_2_1_1_G_2_0_0 je používán pro měření vodivosti a regulace odluhu (odsolení), pro řízení dávkování biocidů a korozních inhibitorů. Volba v identifikačním kódovém označování stanice udávající, že měřená veličina bude pouze měřena určuje pro regulátor D1CA jeho: způsob připojené vstupu korekční veličiny dva reléové výstupy limitních hodnot regulační vstup pauza dva volně programovatelné výstupy analogového signálu Volba v identifikačním kódovém označování stanice udávající, že měřená veličina bude obousměrně regulována určuje pro regulátor D1CA jeho další vlastnosti, navíc k těm uvedeným pod vlastnostmi pouze měřena, a to: poruchová veličina: signál od hodnoty průtoku v technologickém potrubí jako 0/4-20 ma signál alarm a 2 reléové výstupy na ovládání solenoidových ventilů řízení dávkování dvou čerpadel PID regulační charakteristika Volba v identifikačním kódovém označování stanice udávající, že měřená veličina bude jednosměrně regulována určuje pro regulátor D2CA jeho další vlastnosti, a to: dva volně programovatelné výstupy analogového signálu alarm a 2 reléové výstupy na ovládání solenoidových ventilů PID regulační charakteristika Specifická identifikační kódová označení regulátorů jsou následující: měřená veličina pouze měřena obousměrně regulována jednosměrně regulována ph D1CA_W_x_P_5_2_0_1_4_G_0_0_0_x D1CA_W_x_P_5_2_1_1_4_M_2_2_0_x ORP D1CA_W_x_R_5_0_0_1_4_G_0_0_0_x D1CA_W_x_R_5_0_1_1_4_M_2_2_0_x vodivost D1CA_W_x_K_6_2_2_1_1_G_2_0_0_x D1CA_W_x_L_6_2_4_1_4_M_2_2_0_x chlor D1CA_W_x_C_1_1_0_1_4_G_0_0_0_x D1CA_W_x_C_1_1_2_1_4_M_2_2_0_x brom D1CA_W_x_B_1_0_0_1_4_G_0_0_0_x D1CA_W_x_B_1_0_1_1_4_M_2_2_0_x chlordioxid (sondou CDP) D1CA_W_x_D_1_2_0_1_4_G_0_0_0_x D1CA_W_x_D_1_2_1_1_4_M_2_2_0_x ozon D1CA_W_x_Z_1_0_0_1_4_G_0_0_0_x D1CA_W_x_Z_1_0_1_1_4_M_2_2_0_x peroxid vodíku D1CA_W_x_H_7_0_0_1_4_G_0_0_0_x D1CA_W_x_H_7_0_1_1_4_M_2_2_0_x ph / chlor ph / ORP ph / chlordioxid D2CA_W_X_PC_5_2_0_4_M_2_0_x D2CA_W_X_PR_5_2_0_4_M_2_0_x + převodník RHV1 D2CA_W_X_PD_5_2_0_4_M_2_0_x 6-22 Katalog ProMinent

25 6.2 Stanice DULCOTROL pro chladicí vody Sondy (detailní informace v kapitole 8) Volby v identifikačním kódovém označování stanice nazvané měřená veličina předurčují typ odpovídající měřící sondy jak uvedeno níže v tabulce. pokud aplikace vyžaduje jiný typ sondy, než je uveden v tabulce, lze dodat MaR stanici bez sond (viz volba sondy ) objednací měřená veličina sonda - typ číslo vodivost ICT celkový chlor CTE 1-mA-0.5ppm organický brom BRE 1-mA-2ppm volný brom BRE 2-mA-2ppm volný chlor CLE-3-mA-0.5ppm ORP RHER -Pt-SE ph PHER 112-SE chlordioxid CDR 1-mA-0,5ppm ozon OZE 3-mA-2ppm peroxid vodíku PER 1-mA-50ppm Katalog ProMinent

26 6.2 Stanice DULCOTROL pro chladicí vody Instalační armatury sond (detailní informace v kapitole 8) Volba typu měřené veličiny v identifikačním kódu stanice předurčuje typ použité instalační armatury: měřená veličina měřená voda instalační armatura - typ brom 1 DLG III chlordioxid (tepl. kompenzace) 1 DLG III volný chlor 1 DLG III celkový chlor 1 DLG III vodivost 1 potrubní adaptér DN40 ozon 1 DLG III ORP 1 DLG III ph 1 DLG III Potrubní přípojky vzorkové vody Přívod vzorkové vody je proveden hadičkou 8x5 mm. Na instalační armatuře jsou dva uzavírací ventily, před a za armaturou. Podle charakteru vzorkové vody je před instalační armaturu možno instalovat potrubní filtr. Instalační armatura má vlastní kohout pro odběr vzorkové vody. Kovový kolík v instalační armatuře slouží pro potenciálové vyrovnání Katalog ProMinent

27 6.3 Stanice DULCOTROL pro odpadní vody DULCOTROL pro odpadní vody Měřící a regulační stanice DULCOTROL pro čištění odpadních vod je možno použít ve všech průmyslových oblastech, které produkují odpadní vody. Stanice lze použít k následujícím aplikacím: neutralizace a regulace ph dezinfekce vyčištěné vody dekontaminace odpadní vody eliminací oxidačních a redukčních látek sledování stavu oplachových vod odsolování procesní vody řízení koncentrace rozpuštěného kyslíku v biologickém stupni čistírny V následujících tabulkách identifikačního označování stanic bude volbou Měřená voda rozlišována voda na následující typy vod: čistá voda : - znamená všechny odpadní vody, které neobsahují žádné nebo téměř žádné viditelné pevné suspendované látky voda s obsahem pevných látek, zákal : - znamená všechny odpadní vody, které obsahují malé množství viditelných pevných suspendovaných látek, avšak je průhledná a zákal má charakter mraku voda s obsahem pevných látek, s obsahem kalu : - znamená všechny odpadní vody, které obsahují velké množství pevných látek. V odebraném vzorku částice viditelně sedimentují nebo vzorek není průhledný. vody obsahující fluor a s ph < 7 : - znamená odpadní vody s vysokým obsahem kyseliny fluorovodíkové (HF), která poškozuje určité materiály (např. sklo) Katalog ProMinent

28 6.3 Stanice DULCOTROL pro odpadní vody Identifikační kód značení stanic pro měření a regulaci Stanice DULCOTROL pro odpadní vody - jedna měřená veličina WWCA Měřené veličiny: G000 celkový chlor (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) - pro volbu měřené voda : 1, 2 P000 ph R000 ORP - pro volbu měřené voda : 1, 2, 3 L000 vodivost D000 chlordioxid (s teplotou jako korekční veličinou) - pro volbu měřené voda : 1, 2 Z000 ozon - pro volbu měřené voda : 1, 2 H000 peroxid vodíku - pro volbu měřené voda : 1, 2 F000 fluor - pro volbu měřené voda : 1, 4 (ph min = 5,5, ph max = 8,5) T000 teplota - pro volbu měřené voda : 1, 2, 3 Měřená voda: 1 čistá voda 2 voda s obsahem pevných látek, zákal 3 voda s obsahem pevných látek, s obsahem kalu 4 vody obsahující fluor a s ph < 7 Zpracování hodnot: 0 všechny veličiny pouze měřeny 9 všechny veličiny regulovány oběma směry Elektropřipojení: A 230 V, 50/60 Hz C 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE němčina EN angličtina CS čeština (ne pro H000 /A000 FR francouzština ( + další jazykové verze) X X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE 6-26 Katalog ProMinent

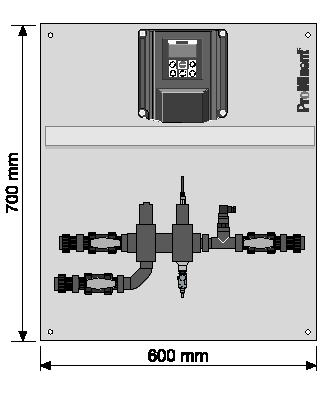

29 6.3 Stanice DULCOTROL pro odpadní vody Příklady Příklad 1: WWCA_P000_3_9_A_0_0_0_0_DE_1 Obousměrná regulace ph hodnoty odpadní vody obsahem pevných látek, se zákalem. Regulátor: D1CA_W_0_P_5_2_1_1_4_M_2_2_0_DE 700 mm Instalační armatura sond: potrubní T-kus pro ph sondu PHEX-112-SE 600 mm P_DCT_0026_SW_NEU Příklad 2: WWCA_H000_2_9_A_0_0_0_0_DE_1 Obousměrná regulace hodnoty koncentrace peroxidu vodíku ve vodě s obsahem pevných látek, se zákalem. Regulátor: D1CA_W_0_H_7_0_1_1_4_M_2_2_0_DE Instalační armatura sond: DLG III pro sondu peroxidu vodíku + průtokoměr pro kontrolu průtoku vzorkové vody PER1-200ppm pk_6_ Katalog ProMinent

30 6.3 Stanice DULCOTROL pro odpadní vody Stanice DULCOTROL pro odpadní vody - dvě měřené veličiny WWCA Měřené veličiny: GP00 1. celkový chlor / 2. ph (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) - pro volbu měřené voda : 1, 2 GR00 1. celkový chlor / 2. ORP (volný chlor + vázaný chlor nebo chlor pro ph > 8,0) - pro volbu měřené voda : 1, 2 PP00 1. ph / 2. ph PR00 1. ph / 2. ORP - pro volbu měřené voda : 1, 2, 3 PL00 1. ph / 2. vodivost RL00 1. ORP / 2. vodivost - pro volbu měřené voda : 1, 2, 3 DP00 1. chlordioxid (s teplotou jako korekční veličinou) / 2. ph - pro volbu měřené voda : 1, 2 DR00 1. chlordioxid (s teplotou jako korekční veličinou) / 2. ORP - pro volbu měřené voda : 1, 2 ZP00 1. ozon / 2. ph - pro volbu měřené voda : 1, 2 ZR00 1. ozon / 2. ORP - pro volbu měřené voda : 1, 2 HP00 1. peroxid vodíku / 2. ph - pro volbu měřené voda : 1, 2 XP00 1. rozpuštěný kyslík / 2. ph - pro volbu měřené voda : 1, 2, 3 PF00 1. ph / 2. fluor - pro volbu měřené voda : 1, 4 (ph min = 5,5, ph max = 8,5) Měřená voda: 1 čistá voda 2 voda s obsahem pevných látek, zákal 3 voda s obsahem pevných látek, s obsahem kalu 4 vody obsahující fluor a s ph < 7 Zpracování hodnot: 0 všechny veličiny pouze měřeny 1 1. měřená veličina regulovatelná obousměrně, 2. měřená veličina pouze měření 2 2. měřená veličina regulovatelná obousměrně, 1. měřená veličina pouze měření 3 obě měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C (pouze pro GP00, GR00, PP00, DP00) 9 všechny veličiny regulovány oběma směry Elektropřipojení: A C 230 V, 50/60 Hz 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE němčina EN angličtina CS čeština (ne pro H000 /A000 FR francouzština ( + další jazykové verze) X X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE 6-28 Katalog ProMinent

31 6.3 Stanice DULCOTROL pro odpadní vody Příklady Příklad 1: WWCA_DR00_2_1_A_0_0_1_3_DE_1 Obousměrná regulace koncentrace chlordioxidu a kontrolní měření hodnoty ORP ve vodě s obsahem pevných látek, se zákalem. Regulátory: D1CA_W_0_D_1_2_1_1_4_M_2_2_0_DE D1CA_W_0_R_5_2_0_1_4_G_0_0_0_DE svorkovnice na panelu Instalační armatura sond: DLG III pro sondy ORP, teploty a chlordioxidu + průtokoměr pro kontrolu průtoku vzorkové vody + filtr vzorkové vody pk_6_215 CDR-1-mA 2ppm RHER Pt-SE Pt 100 Příslušenství instalované mimo panel: filtr podávací čerpadlo vzorkové vody Příklad 2: WWCA_PL00_2_1_A_0_0_0_0_DE_1 Obousměrná regulace ph a měření vodivosti ve vodě s obsahem pevných látek, se zákalem. Regulátory: D1CA_W_0_P_5_2_1_1_4_M_2_2_0_DE D1CA_W_0_L_6_3_0_1_4_G_0_0_0_DE svorkovnice na panelu pk_6_202 Instalační armatura sond: potrubní T-kus pro ph sondu potrubní T-kus pro sondu ICT 1 ICT 1 PHEX 112-SE Katalog ProMinent

32 6.3 Stanice DULCOTROL pro odpadní vody Stanice DULCOTROL pro odpadní vody - tři měřené veličiny WWCA Měřené veličiny: RPL0 1. ORP / 2. ph / 3. vodivost GRP0 1. celkový chlor / 2. ORP / 3. ph - pro volbu měřené voda : 1, 2 DPR0 1. chlordioxid / 2. ph / 3. ORP (s teplotou jako korekční veličinou) ZPR0 1. ozon / 2. ph / 3. ORP - pro volbu měřené voda : 1, 2 GPL0 1. celkový chlor / 2. ph / 3. vodivost - pro volbu měřené voda : 1, 2 PDL0 1. ph / 2. chlordioxid (s teplotní kompenzací)/ 3. vodivost - pro volbu měřené voda : 1, 2 PZL0 1. ph / 2. ozon / 3. vodivost - pro volbu měřené voda : 1, 2 PLX0 1. ph / 2. vodivost / 3. rozpuštěný kyslík - pro volbu měřené voda : 1, 2 PHL0 1. ph / 2. peroxid vodíku / 3. vodivost - pro volbu měřené voda : 1, 2 Měřená voda: 1 čistá voda 2 voda s obsahem pevných látek, zákal 3 voda s obsahem pevných látek, s obsahem kalu 4 vody obsahující fluor a s ph < 7 Zpracování hodnot: 0 všechny veličiny pouze měřeny 4 1. měřená veličina regulovatelná obousměrně, 2. a 3. měřená veličina pouze měření 5 2. měřená veličina regulovatelná obousměrně, 1. a 3. měřená veličina pouze měření 6 1. a 2. měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C 3. měřená veličina pouze měření (pouze pro GPL0, GRP0, RPL0, DPR0, ) 7 1. měřená veličina regulovatelná obousměrně, 2. a 3. měřené veličiny regulovatelné jednosměrně dvoukanálovým regulátorem D2C (pouze pro GRP0, DPR0, ZPR0) 9 všechny veličiny regulovány oběma směry Elektropřipojení: A 230 V, 50/60 Hz C 115 V, 50/60 Hz 0 včetně sond 1 bez sond Označení: 0 s logem ProMinent Předúprava vzorkové vody: 0 bez předúpravy 1 filtr Příslušenství: 0 bez příslušenství 2 s tepelným výměníkem 3 s čerpadlem vzorkové vody 6 s tepelným výměníkem a s čerpadlem vzorkové vody Jazyková verze: DE němčina EN angličtina CS čeština (ne pro H000 /A000 FR francouzština ( + další jazykové verze) X X = IT, NL, ES, PL, SV, HU a další Certifikace: 1 prohlášení o shodě CE 6-30 Katalog ProMinent

33 6.3 Stanice DULCOTROL pro odpadní vody Příklady Příklad 1: WWCA_DPR0_2_6_A_0_0_1_0_DE_1 Jednosměrná regulace ph a koncentrace chlordioxidu a kontrolní měření hodnoty ORP ve vodě s obsahem pevných látek, se zákalem. Regulátory: D2CA_W_0_DP_5_2_0_4_M_2_0_DE D1CA_W_0_R_5_2_0_1_4_G_0_0_0_DE svorkovnice na panelu Instalační armatura sond: DLG III pro sondy ORP, ph a chlordioxidu + průtokoměr pro kontrolu průtoku vzorkové vody + filtr vzorkové vody pk_6_216 CDP-1-mA 2ppm (manuální teplotní kompenzace) RHER Pt-SE PHER 112-SE Příslušenství instalované mimo panel: filtr Příklad 2: WWCA_PLX0_3_9_A_0_0_0_0_DE_1 Obousměrná regulace ph, obousměrná regulace vodivosti, obousměrná regulace rozpuštěného kyslíku ve vodě s obsahem pevných látek, s obsahem kalu. Regulátory: D1CA_W_0_P_5_2_1_1_4_M_2_2_0_DE D1CA_W_0_X_1_0_1_1_4_G_2_2_0_DE D1CA_W_0_L_6_2_4_1_4_M_2_2_0_DE svorkovnice na panelu pk_6_217 Instalační armatura sond: potrubní T-kus pro ph sondu potrubní T-kus pro sondu ICT 1 adaptér pro sondu DO1 ICT 1 PHEX 112-SE DO1-mA-20ppm Katalog ProMinent
