1 Mechanický upevňovací systém MC pro rohové spoje dřevěných rámů novinka bez lepidla bez kolíků

2 Přednosti mechanického spoje rohu dřevěného rámu v systému MC Technologií výroby dřevěných rámů z jednotlivých dílců lze dosáhnout významného zlepšení technických parametrů okenní konstrukce. Přednosti nového upevňovacího systému MC pro rohové spoje euro hranolů významně přispívají k hospodárnosti nové výrobní technologie. Nový mechanický systém MC je: n úsporný n trvanlivý n bezpečný n ověřený 4 Rozhodující přednosti ( při spojování jednotlivých dílců) mechanického rohového přípoje n upevnění bez lepidla n vruty namísto kolíků Ü trvale spolehlivé upevnění Ü bez chyb při lepení Ü zkrácení technologických postupů Ü nižší požadavky na provozní prostory Ü úspora nákladů Ü dřevěný profil je kompletně nalakován Ü zvýšení kvality výrobku Ü prodloužení intervalu údržby Ü jednoduchá technika zašroubování Ü úspora nákladů na nářadí n eliminace sesychání Ü zamezuje kroucení dřeva a bobtnání Ü pružný spoj ( klimatické vlivy) Ü čelní spára je trvale uzavřena n mechanické síly n možnost zhotovení okna s vyfrézovanou zasklívací lištou Ü definované hodnoty Ü ověřené zatížení Ü úspora nákladů Ü zvýšení produktivity Přednosti spojování jednotlivých dílců n vysoká přesnost výroby Ü bez vyosení rohů n bez složitého frézování rámu n čelní dřevo je chráněno Ü úspora nákladů Ü nalakování celého profilu zvyšuje kvalitu výrobku Dřevěné okno je namáháno klimatickými vlivy v různé míře v závislosti na jeho umístění. Kromě toho působí na rohový spoj dřevěného okna mechanické síly. Je-li lepený rohový spoj vyroben v nedostatečné kvalitě, nebo je-li překročeno maximální zatížení okna, otevře se čelní spára. Do neošetřeného rohu (do čela dřevěného profilu) proniká vlhkost a dochází k procesu hniloby dřeva. To významně snižuje životnost a spolehlivost rámu a křídla dřevěného okna. Běžné rohové spoje dřevěného rámu a křídla okna Problém: otevřená čelní spára

3 Vliv mechanických sil ift směrnice FE-08/1: "Rohový spoj rámu dřevěného okna" Definuje účinnost mechanického rohového přípoje a stanovuje přípustnou hmotnost křídla s nahodilým zatížením 50 kg a koeficientem bezpečnosti 2. Příklad výpočtu: hmotnost křídla je 80 kg + nahodilé zatížení 50 kg dvojnásobná bezpečnost = rovná se síle ve střihu 260 kg Mechanické namáhání je dáno hmotností skla G a nahodilým zatížením F (50 kg), které spolupůsobí přes zasklívací podložky na roh křídla. V rohu křídla tak vznikají síly ve střihu V a síly v tahu Z. Vliv klimatu Klimatické změny ovlivňují přirozené sesychání a bobtnání dřeva. Pouzdro a vrut MC1 jsou do kolmého spoje rámu zašroubovány kolmo nebo příčně k vláknům dřeva a vytvářejí vysoké předpětí to udržuje čelní spáru trvale uzavřenou. Rohový spoj rámu okna při použití běžného vrutu Jako alternativa k lepení kolíků je roh rámu okna spojován vrutem. Klimatické vlivy mohou zapříčinit bobtnání dřeva, které je stlačeno spodní stranou hlavy vrutu. Spoj s vrutem neumožňuje dilataci dřeva. Při sesychání se dřevo profilu rámu pod hlavou vrutu smršťuje a sešroubovaný spoj tím získá nežádoucí vůli. Bez trvalého předpětí se v sešroubovaném spoji čelní spára rohu rámu otevírá. Vniká sem vlhkost a začíná proces hniloby dřeva. Rohový spoj rámu okna při použití systému MC U systému MC přejímá zašroubovaná kovová objímka zatížení které působí na hlavu vrutu. Velkoplošný závit objímky tak přenáší síly do dřevěného profilu okna pomocí větší aktivní plochy spoje. Při bobtnání není dřevo stlačováno, ale jednotlivá vlákna dřeva se na závitu objímky pružně pohybují. Při sesychání tak nevzniká žádná mezera předpětí šroubového spoje je v celém rozsahu zachováno čelní spáry jsou uzavřeny. Jedná se o trvalý a bezpečný rohový spoj dřevěného rámu. Předepsané mechanické testování oken pro systém a MC1 s hmotností křídla 130 kg CE doklad o testaci + objímka, hmot. křídla 130 kg Rázová pevnost Mechanické namáhání dle EN Zatížení obsluhou PR01 (PB-A01-03-de01) Trvalá spolehlivost Únosnost dle bezpečnostních předpisů Zatížení obsluhou dle EN Protokol Trvalá spolehlivost třída 4 třída 4 třída 1 třída 2 požadavky splňuje 4 třída 1 požadavky splňuje 4

4 Rohový spoj dřevěného rámu v systému MC = úsporný bezpečný - ověřený 4 Funkce předepnutí spoje vrutem MC1 Vrut MC1 má za úkol - zejména u širších rámů - zajistit čelní spáru při sesychání a bobtnání dřeva jako uzavřenou a také spolupůsobí s vrutem při přenosu střihových sil. Vrutem MC1 je do spoje vneseno předpětí, které není možno realizovat klasickým použitím kolíků či vrutů. Úchyt TORX T25 n stejný úchyt jako u vrutu Dřík n podél / napříč k vláknům Vrtný hrot n minimalizuje rozštěpení a praskání profilu MC1 vrut (namísto kolíku) pro předepnutí Kotvení kolmo k vláknům n speciální závit pro kotvení v úhlu 90 k vláknům dřeva n vytváří předpětí za pomoci rozdílných stoupání závitů vrutu v masivu a v čele profilu n zaručuje tak trvalé uzavření čelní spáry Kotvení vrutu do rámu n speciální závit vrutu pro pevný spoj rovnoběžně s vlákny dřeva Funkce připevnění rohu Vrut Úchyt TORX T25 n stejný úchyt jako u vrutu MC1 Kotvení vrutu do rámu n speciální závit vrutu pro pevný spoj rovnoběžně s vlákny dřeva n vrut je demontovatelný vrutem spolu s pouzdrem Pouzdro vrut + pouzdro jako nosný spoj n úchyt s vnitřním šestihranem SW6 n dřík vrutu přesně zapadá do otvoru pouzdra n válcový dřík pouzdra pro přenos vysokých sil ve střihu Kotvení pouzdra kolmo k vláknům n bez šroubovací hlavy n nevyvolá plošný tlak n nezpůsobí stlačení dřeva n krátký závit, bez zkosení Vrutem /bez kolíku/ je přitáhnut dřevěný rámový roh. Pouzdro svým masivním dříkem zajišťuje vysokou hodnotu přenosu střihových sil. Pro dřevo s nízkou objemovou hmotností je k dispozici vrut -6x135 Bez kolíkování a klížení - to je skvělé řešení! Princip funkce systému MC je jednoduchý, ale také velmi účinný. V kombinaci s novým vrutem MC1 je upevňovací systém MC ještě spolehlivější. Zhotovitel dřevěných oken s technologií výroby oken z jednotlivých dílců může již nyní zcela ustoupit od používání kolíků a lepidla. To mu umožní výrazné snížení potřebného výrobního času a tím i redukci nákladů. Výhody pro Vás: n jsou eliminovány chyby způsobené nepřesnostmi otvorů pro kolíky n již žádné lakem ucpané otvory pro kolíky n není potřebný vrtací nástroj pro kolíky n není potřebný montážní automat pro kolíkování n trvalé předpětí zajištěné vrutem MC1 udržuje čelní spáru dřevěného rámu uzavřenou

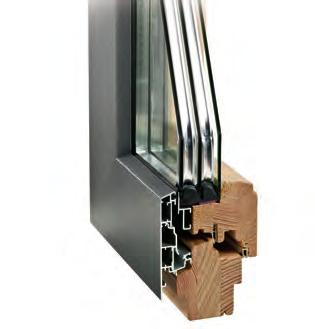

5 Příklady použití MC systému ( použitelný pro profily IV68 až IV90) Dřevěné okno MC1F MC1 Křídlo s vyfrézovanou zasklívací lištou MC1F MC1 Křídlo Dřevěné okno s hliníkovým opláštěním MC1F MC1 Křídlo Vchodové dveře Křídlový profil

6 Kompletní nabídka výrobků systému a MC1 Specifikace Číslo výrobku Použití Vyobrazení -S110/T25-6x S135/6kt-6x H36/21-12x H36/21-12x36-W H48/13-12x H56/21-12x Standardní křídlo / kovací drážka Použití dlouhé objímky / nízká hustota dřeva Standardní křídlo / měkké dřevo Standardní křídlo / tvrdé dřevo Dřevo / hliník / ochrana památek Křídlo s integrovanou zasklívací lištou voskovaný povrch MC1F-S100/T25-4,5x Křídlo / okapnice -S115/T25-6,5x T25-89-HEX-1/4" Šroubovací nástavec MC1-stupňovitý vrták Ø3/7 -stupňovitý vrták Ø4/9, Vrtání křídla / okapnice Vrtání křídla / kovací drážky / rámu Poradenství a prodej Technické poradenství Pokud máte jakýkoliv dotaz na upevňovací techniku, jednoduše nám zavolejte anebo napište. Naši specialisté mají dlouholeté zkušenosti a naše systémová upevnění jsou Vám plně k dispozici. SFS intec, ibc , 09/12 MC_Prospekt_2.03_cz_CZ_Tnv Technické změny vyhrazeny Vytištěno v České republice Poradenství a prodej SFS intec s.r.o. T Upevňovací systémy FS F Vesecko 500 cz.turnov@sfsintec.biz CZ Turnov Turn ideas into reality.
