1 Přehled parametrů

2 Obsah Úvod... 3 Přípravy... 3 Parametry nanokontrol Celkové nastavení nanokontrol Nastavení v režimu CC... 5 Skupina kontrolerů... 5 Knoby... 6 Slidery... 6 Solo tlačítka/mute tlačítka/rec tlačítka... 7 Transportní tlačítka/funkční tlačítka... 8 Režim LED... 9 Operace v režimu DAW Control Operace s funkčními tlačítky Nastavení funkčních tlačítek Obnovení nastavení z výroby Problémy a potíže Apple, Mac a Macintosh jsou obchodními známkami Apple Inc., registrovanými v U.S. a v dalších zemích. Windows XP, Windows Vista a Windows 7 jsou ochrannými známkami společnosti Microsoft Corporation USA ve Spojených státech a v dalších zemích. Veškeré produkty a jména společností jsou obchodními známkami nebo registrovanými obchodními známkami příslušných majitelů. Specifikace a vzhled jsou předmětem změn bez předchozího upozornění. 2

3 Úvod Tento manuál parametrů nanokontrol2 objasňuje parametry, které lze editovat na nanokontrol2. Přečtěte si jej, pokud chcete nastavit nebo upravit nastavení. Příprava Pro editaci parametrů nanokontrol2 využijte KORG KONTROL Editor software. Nejnovější verzi KORG KONTROL Editoru si stáhněte z webové stránky KORG ( nebo a nainstalujte si jej. Blíže o instalaci použití KORG KONTROL Editor software, viz Uživatelský manuál KORG KONTROL Editor. 3

4 Parametry nanokontrol2 Celkové nastavení nanokontrol2 Global MIDI channel [1...16] Určuje MIDI kanál, na kterém bude nanokontrol2 vysílat MIDI zprávy. Toto nastavení by mělo odpovídat MIDI kanálu v MIDI aplikaci, kterou ovládáte. Control Mode [CC/Cubase/Digital Performer/Live/ProTools/SONAR] NanoKONTROL2 má pracovní režimy, specificky upravené pro ovládání populárních DAW programů, konkrétně režim CC umožňuje přiřadit zprávu Control change jednotlivým kontrolerům. Zvolte nastavení, odpovídající použitému software. Blíže o použití jednotlivých pracovních režimů, viz sekci Pracovní režimy v Uživatelském manuálu nanokontrol2. CC Cubase Digital Performer Live ProTools SONAR Každý z kontrolerů nanokontrol2 bude vysílat přiřazenou zprávu Control change. NanoKONTROL2 bude fungovat s nastavením, vhodným pro ovládání Cubase. NanoKONTROL2 bude fungovat s nastavením, vhodným pro ovládání Digital Performer. NanoKONTROL2 bude fungovat s nastavením, vhodným pro ovládání Live. NanoKONTROL2 bude fungovat s nastavením, vhodným pro ovládání ProTools. NanoKONTROL2 bude fungovat s nastavením, vhodným pro ovládání SONAR. Chcete-li použít nanokontrol2 s GarageBand/Logic, stáhněte si plug-in nanokontrol2 Control Surface for GarageBand/Logic z webové stránky KORG, a upravte nastavení podle pokynů v příslušné dokumentaci ( nebo 4

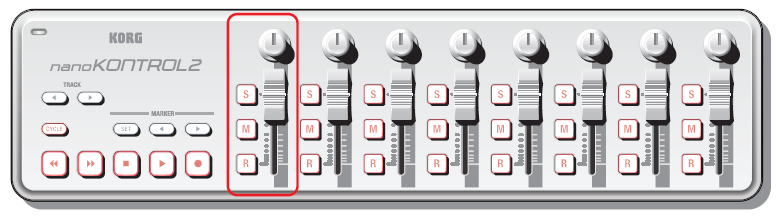

5 Nastavení v režimu CC Jak provést nastavení, když zvolíte CC jako pracovní režim. Skupina kontrolerů Každá skupina obsahuje knob, slider a tři tlačítka (Solo, Mute, Rec), což souhrnně nazýváme Control skupina. NanoKONTROL2 má osm MIDI Control skupin. Group MIDI Channel [1...16/Global] Každé Control skupině zde zadáte pro každý MIDI kanál MIDI zprávy, vysílané touto Control skupinou. Toto nastavení by mělo odpovídat MIDI kanálu v MIDI aplikaci, kterou ovládáte. Pokud zvolíte Global, budou zprávy vysílány na MIDI kanálu, zadaném nastavením Global MIDI Channel (str. 4). 5

6 Knoby Zpráva Control Change, která bude vyslána při pohybu knobem. Můžete de/aktivovat každý knob, zadat mu číslo Control change, a určit vysílané hodnoty, pokud jím otočíte zcela doleva, nebo zcela doprava. Knob Enable [Disable/Enable] Aktivuje/deaktivuje knob. Jestliže zvolíte Disable, žádné MIDI zprávy se nevysílají, i když pohnete knobem. CC Number [ ] Udává číslo zprávy Control change, která bude vysílána. Left Value [ ] Určuje hodnotu zprávy Control change, která se vyšle při otočení knobu zcela doleva. Right Value [ ] Určuje hodnotu zprávy Control change, která se vyšle při otočení knobu zcela doprava. Slidery Zpráva Control Change, která bude vyslána při pohybu sliderem. Můžete de/aktivovat každý slider, zadat mu číslo Control change number, a určit hodnoty, které bud vysílat, pokud s ním pohnete nahoru či dolů. Slider Enable [Disable/Enable] Aktivuje/deaktivuje slider. Jestliže zvolíte Disable, žádné MIDI zprávy se nevysílají, i když sliderem pohnete. CC Number [ ] Udává číslo zprávy Control change, která bude vysílána. 6

7 Lower Value [ ] Určuje hodnotu zprávy Control change, která se vyšle při posunete slider zcela dolů. Upper Value [ ] Určuje hodnotu zprávy Control change, která se vyšle při posunete slider zcela nahoru. Solo tlačítka/mute tlačítka/rec tlačítka Použijete-li tato tlačítka, vyšle se zpráva Control change nebo Note, podle zadání Assign Type. Můžete určit zprávu, přiřazenou každému tlačítku, jak bude tlačítko fungovat, číslo Control change nebo Note, a vysílanou hodnotu, je-li tlačítko stisknuté, či uvolněné. Assign Type [No Assign/Control Change/Note] Určuje typ zprávy, přiřazené každému tlačítku. Nemusíte přiřadit nic, zprávu Control change nebo Note. Button Behavior [Momentary/Toggle] Zde určíte, jak bude tlačítko fungovat. Momentary Zpráva s hodnotou On Value nebo Note On bude vyslána při stisku tlačítka, a hodnota Off Value nebo Note Off Toggle bude vyslána při uvolnění tlačítka. Zpráva s hodnotou On Value nebo Note On a Off Value nebo Note Off bude vyslána střídavě, s každým stiskem tlačítka. CC/Note Number [ /C-1...G9] Určuje číslo zprávy Control change nebo zprávy Note, kterou vysíláte. Off Value [ ] Určuje hodnotu zprávy, která se vyšle při vypnutí tlačítka. To lze nastavit, jen je-li Assign type na Control Change. On Value [ ] Určuje hodnotu zprávy, která se vyšle při zapnutí tlačítka. 7

8 Pokud je Assign Type na Note, vyšle se zpráva Note-on, s dynamikou On Value. Je-li On Value na 0, vyšle se dynamika na 1. Transportní tlačítka/funkční tlačítka Pomocí transportních nebo funkčních tlačítek, můžete vysílat zprávy Control change nebo Note, podle typu přiřazení, které jste zvolili. Pro každé z těchto 11 tlačítek můžete přiřadit zprávu, jak bude tlačítko fungovat, číslo Control change, Note a hodnoty, které budou vysílány, když tlačítko stisknete či uvolníte. Transport Button MIDI Channel [1...16/Global] Určuje MIDI kanál pro MIDI zprávy, vysílané těmito tlačítky. Toto nastavení by mělo odpovídat MIDI kanálu v MIDI aplikaci, kterou ovládáte. Pokud zvolíte Global, budou zprávy vysílány na MIDI kanálu, zadaném nastavením Global MIDI Channel (str. 4). Nastavení Transport Button MIDI Channel je společné pro všech 11 tlačítek. Assign Type [No Assign/Control Change/Note] Určuje typ zprávy, přiřazené každému tlačítku. Nemusíte přiřadit nic, zprávu Control change nebo Note. Button Behavior [Momentary/Toggle] Zde určíte, jak bude tlačítko fungovat. Momentary Zpráva s hodnotou On Value nebo Note On bude vyslána při stisku tlačítka, a hodnota Off Value nebo Note Off Toggle bude vyslána při uvolnění tlačítka. Zpráva s hodnotou On Value nebo Note On a Off Value nebo Note Off bude vyslána střídavě, s každým stiskem tlačítka. CC/Note Number [ /C-1...G9] Určuje číslo zprávy Control change nebo zprávy Note, kterou vysíláte. Off Value [ ] Určuje hodnotu zprávy, která se vyšle při vypnutí tlačítka. To lze nastavit, jen je-li Assign type na Control Change. 8

9 On Value [ ] Určuje hodnotu zprávy, která se vyšle při zapnutí tlačítka. Pokud je Assign Type na Note, vyšle se zpráva Note-on, s dynamikou On Value. Je-li On Value na 0, vyšle se dynamika na 1. Režim LED Umožňuje zadat, jak budou svítiti LEDky tlačítek Transport, Solo, Mute a Rec, v Control skupině. Toto nastavení určuje, jak bude ovládán stav ne/svítí u LEDek. LED Mode [Internal/External] Určuje, jak budou LEDky tlačítek ovládány. Internal LEDka bude ne/svítit podle stavu on/off tlačítka. External LEDka se ne/rozsvítí, když přijde z počítače zpráva Control change nebo číslo noty, přiřazené tomuto tlačítku. LEDka se rozsvítí, když přijde zpráva On Value nebo Note On, a zhasne, jakmile dorazí zpráva Off Value nebo Note Off. 9

10 Operace v režimu DAW Control Zde si povíme, jak funguje nanokontrol2, když zvolíte jeden z pracovních režimů DAW Control (tedy režim jiný, než CC ). Blíže o použití nanokontrol2 v každém pracovním režimu, viz sekci Pracovní režimy v Uživatelském manuálu nanokontrol2, a Uživatelský manuál DAW software, který používáte. Operace s funkčními tlačítky Operace funkčních tlačítek se liší podle DAW software. Zde si povíme, jak fungují funkční tlačítka v každém DAW. Funkcionalitu však nelze zaručit pro všechny verze DAW software. Cubase 1. Po zapojení nanokontrol2 zvolte položku Devices Device Settings v menu Cubase. 2. Na obrazovce klikněte na Set Up MIDI Ports. 3. Pro nanokontrol2 SLIDER/KNOB a nanokontrol2 CTRL, zrušte značku u Include in All MIDI Inputs. PREV TRACK NEXT TRACK SET MARKER PREV MARKER NEXT MARKER Přepínání stop, ovládaných skupinou kontrolerů, na předchozí nebo následující skupinu osmi stop. Přiřazení značky. Přechod na předchozí či následující značku. Digital Performer PREV TRACK NEXT TRACK SET MARKER PREV MARKER NEXT MARKER Přepínání stop, ovládaných skupinou kontrolerů, na předchozí nebo následující skupinu osmi stop. Stisknete-li toto tlačítko, nestane se nic. Přechod na předchozí či následující značku. 10

11 Používáte-li Digital Performer, bude transportní tlačítko CYCLE fungovat jako Memory Cycle on/off. Tlačítko CYCLE se nerozsvítí, ani když zapnete Memory Cycle na On. Live PREV TRACK NEXT TRACK SET MARKER PREV MARKER NEXT MARKER Přepínání stop, ovládaných skupinou kontrolerů, na předchozí nebo následující skupinu osmi stop. Přiřazení značky. Přechod na předchozí či následující značku. ProTools PREV TRACK NEXT TRACK SET MARKER PREV MARKER NEXT MARKER Přepínání stop, ovládaných skupinou kontrolerů, na předchozí nebo následující skupinu osmi stop. Přiřazení značky. Přechod na předchozí či následující značku. SONAR PREV TRACK NEXT TRACK SET MARKER PREV MARKER NEXT MARKER Přepínání stop, ovládaných skupinou kontrolerů, na předchozí nebo následující skupinu osmi stop. Stisknete-li toto tlačítko, nestane se nic. Přechod na předchozí či následující značku. 11

12 Nastavení funkčních tlačítek Můžete zadat, jak budou funkční tlačítka fungovat, když zvolíte Cubase, Digital Performer, Live nebo SONAR jako pracovní režim. Tato nastavení nelze provést pro režim ProTools. DAW Function [Default/No Assign/Send/Pan/Prev Bank/Next Bank/Prev Channel/Next Channel/Flip] Funkčním tlačítkům můžete zadat následující úlohy. Default Vyšle se standardně přiřazená zpráva ( Operace funkčních tlačítek, str. 10). No Assign Send Pan Prev Bank Next Bank Prev Channel Po stisku tohoto tlačítka se nevyšle žádná zpráva. Stisknete-li tlačítko, přiřazené Send, budou knoby ovládat parametr Send. Normálně toho využijete v souvislosti s jiným tlačítkem, přiřazeným funkci Pan. Stisknete-li tlačítko, přiřazené Pan, budou knoby ovládat parametr Pan. Normálně toho využijete v souvislosti s jiným tlačítkem, přiřazeným funkci Send. Stisknete-li tlačítko, přiřazené Prev Bank nebo Next Bank, stopy, ovládané Control skupinou, se přepnou na předchozí nebo následující skupinu osmi stop. Normálně přiřadíte funkci Prev Bank jednomu tlačítku a funkci Next Bank druhému. Stisknete-li tlačítko, přiřazené Prev Channel nebo Next Channel, stopy, ovládané Control skupinou, se přepnou o jednu stopu. Normálně přiřadíte funkci Prev Channel jednomu tlačítku a funkci Next Channel druhému. Next Channel Flip Stisknete-li tlačítko, přiřazené Flip, funkce knobů a sliderů se prohodí. Podle DAW software, nemusí být některé operace podporovány, nebo se budou chovat odlišně. 12

13 Obnovení nastavení z výroby Podržíte-li tlačítka PREV TRACK, NEXT TRACK a CYCLE, a zapnete nástroj, vrátíte nastavení nanokontrol2 do původního stavu z výroby. Transportní tlačítka budou blikat, kromě tlačítka CYCLE. Proces obnovení nastavení z výroby zabere po zapnutí nástroje několik sekund. Během této činnosti nevypínejte nástroj. 13

14 Problémy a potíže Aplikace nereaguje na MIDI data, vysílaná z nanokontrol2 Ověřte, že MIDI kanál pro vysílané zprávy z nanokontrol2, odpovídá MIDI kanálu v aplikaci. Používáte-li nanokontrol2 s DAW software, musíte nastavit DAW pro použití s nanokontrol2. Zvolte správné nastavení, dle popisu v sekci Pracovní režim, Uživatelského manuálu nanokontrol2, a v dokumentaci DAW software. Tlačítka nefungují tak, jak vyznačuje sám nanokontrol2 Aplikace, kterou používáte, nemusí podporovat některé funkce, nebo se mohou operace od sebe lišit. Ověřte, že je Pracovní režim nanokontrol2 nastaven správně, pro konkrétní aplikaci, kterou používáte. Když použiji tlačítko s LEDkou, tak se nerozsvítí Zkontrolujte nastavení v Režimu Control (str. 4) a v Režimu LED (str. 9). 14
