Na obrázku na další stránce, uvidíte, že ovládací prvky jsou logicky uspořádány v 6 sekcích.

Transkript

1 Revize software 1.0

2 PŘEHLED MIDIcon je USB MIDI kontrolér/ovládací panel navržený pro práci se softwarovými balíčky pro osvětlování výrobce Elation. Je napájen po USB a používá rovněž ovladače třídy USB, takže do počítače nemusíte instalovat další ovladače. Po prvním zapnutí jej počítač automaticky detekuje a přiřadí mu MIDI ovladač, který je součástí operačního systému. Je kompatibilní s OS Windows a Apple. MIDIcon používá pro komunikaci s vaším SW standardní MIDI zprávy. Na konci této příručky naleznete tabulky přiřazení zpráv MIDI tlačítkům a faderům. Programy pro osvětlování od Elation obsahují šablony pro MIDIcon, takže je můžete začít ihned používat, aniž byste museli programovat každé tlačítko. Elation také spolupracuje s dalšími výrobci softwaru pro další rozšíření možností okamžitého použití ovládacího panelu MIDIcon. Jinak můžete samozřejmě libovolný software, který umožňuje vstup z ovládacího panelu MIDI a který disponuje programovacími funkcemi pro mapování, nakonfigurovat pro MIDIcon sami. Na obrázku na další stránce, uvidíte, že ovládací prvky jsou logicky uspořádány v 6 sekcích. Sekce Playbacků - zahrnuje většinu levé strany ovládacího panelu, 8 plaback faderů s 3 tlačítky nad každým. Tlačítka volby stránky (2 tlačítka se šipkami + displej "page") v levém horním rohu se vztahuje na playbacky. Tlačítka Shortcuts: Nad playbacky je 6 tlačítek Shortcut S1 až S6. Paměťová tlačítka: V pravé horní části je 32 tlačítek pro vyvolání pamětí nebo scén. Tlačítka volby stránky (2 tlačítka se šipkami + displej "page") nahoře uprostřed se vztahuje na paměťová tlačítka. Otočné enkodery: Pod paměťovými tlačítky se nacházejí 3 otočné enkodery pro zadávání dat nebo přímé řízení parametrů světel. Dotyková tlačítka: Pod enkodery se nachází 12 dotykových tlačítek pro okamžité spouštění světelných efektů. Master fader a tlačítko Blackout - nacházejí se uprostřed ovládacího panelu. Kdykoliv stisknete určité tlačítko nebo pootočíte enkoderem, vyšle MIDIcon MIDI zprávu typu Note On a Note Off do vašeho SW. Vysílá rovněž kontinuální MIDI zprávy (typu Continuous) - když pohybujete fadery nebo použijete tlačítko pro výběr stránky. Když je stisknuto tlačítko, je vyslána zpráva Note On a po uvolnění tlačítka je vyslána zpráva Note Off. To vám umožňuje ovládat okamžité efekty. MIDIcon může přijímat zprávy typu Note On a Note Off i zprávy typu Continuous pro zobrazování tzv. "Feedback" (zpětná reakce zařízení na SW, u kontrolérů typicky LED nebo motorové fadery).

3 Otočné enkodery Paměťová tlačítka Dotyková tlačítka Tlačítka volby stránky paměťových tlačítek Master fader a tlačítko Blackout Tlačítka Shortcut Sekce playbacků Tlačítka volby stránky playbacků

4 Sekce playbacků Je navržena pro maximální využítí funkcí přehrávání v programech pro osvětlování od Elation. Nad každým playback faderem se nacházejí 3 tlačítka (A, B, C). Funkce každého tlačítka se bude lišit v závislosti na software, který používáte. Fadery vysílají standardní 7 bitové MIDI zprávy typu Continuous, což přináší rozlišení polohy faderu 128 kroků. Playback tlačítka vysílají standardní 7 bitové MIDI zprávy typu Note. Viz tabulka na konci tohoto návodu. Tlačítka volby stránek Dvě šipky v levém horním rohu vám umožní vybrat z 16 stránek plabacků. MIDIcon používá k volbě stránek plabacků MIDI kanály. Číslo stránky zobrazuje aktuální MIDI kanál používaný pro playback fadery a tlačítka. MIDIcon má funkci zafixování aktivních playbacků - je-li playback fader vyjetý nad nulovou úroveň, bude MIDI kanál držen pro daný fader bez ohledu na změnu stránky, dokud fader nestáhnete zpět na nulu. Takto je zafixována aktuální světelná nálada (Cue) i když přepínáte stránky (dokud fader nestáhnete na nulu). Dioda nad každým faderem svítí, pokud je tento aktivní. Tlačítka Shortcut S1 až S6 Jsou určena pro často používané funkce software. Jejich přiřazení funkcím naleznete v tabulce MIDI na konci tohoto návodu. Paměťová tlačítka Pomocí těchto 32 tlačítek lze vyvolat světelné efekty, scény nebo jiná uložená data. Tlačítka pro výběr stránky vedle nich vyberou pro tato tlačítka MIDI kanál. Je k dispozici celkem 16 stránek o 32 tlačítkách. Přiřazení zpráv MIDI naleznete v tabulce na konci tohoto návodu. Otočné enkodery Vysílají MIDI zprávy typu Note On pro zvýšení i snížení hodnoty zvoleného parametru. Enkodery lze také stisknout, tedy použít jako tlačítka. Nelze je však stránkovat - vždy používají MIDI kanál 1. Většinu času budou enkodery odpovídat funkcím dle kontextu aktivního programovacího okna vašeho SW. Mohou být použity k nastavení hodnot kanálů, míchání barev, nastavení času Fade, atd. Podrobnější popis jejich využití naleznete v návodu daného software. Dotyková tlačítka Pod enkodery se nachází 12 dotykových tlačítek pro okamžité spouštění světelných efektů, nebo dokonce scén nebo chase (sekvence), které lze takto spustit jako okamžitý efekt. Dioda v tlačítku se při stisknutí tlačítka rozsvítí. Nelze je však stránkovat a vždy používají MIDI kanál 1.

5 Master fader a tlačítko Blackout Nacházejí se uprostřed ovládacího panelu. Master fader se obecně používá k ovládání celkové úrovně všech stmívačů. Nad ním je tlačítko Blackout, kterým zapínáte a vypínáte stav Blackout (úplné zatmění). Je-li aktivní, dioda nad tlačítkem svítí. Můžete se však setkat s programy, které nemají schopnost synchronizovat stav diody se stavem Blackout ("Feedback" viz výše). Tlačítka volby stránek MIDIcon využívá ke stránkování playback faderů a paměťových tlačítek všech 16 MIDI kanálů. Přesný počet stran a přiřazení tlačítek funkcím bude záviset na software, který používáte. Zadní panel Na zadním panelu se nachází konektor USB a vedle něj hlavní vypínač. MIDIcon je napájen přes USB, takže nepotřebujete žádný externí napájecí zdroj. Uprostřed zadního panelu je konektor pro připojení LED lampičky Elation pro osvětlení ovládacího panelu. Aktualizace firmware Čas od času může být nutné aktualizovat firmware MIDIconu. Nejnovější aktualizace firmware, včetně obslužného programu pro aktualizaci, si můžete stáhnout z webových stránek Software Emulation od Elation Následuje stručný přehled o tom, jak používat kontrolér MIDIcon se software Emulation. Při prvním použití s programem Emulation budete muset MIDIcon nastavit jako MIDI kontrolér. Nejprve zapněte MIDIcon, a až poté na počítači spusťte program Emulation. Stiskněte tlačítko Options (možnosti) v okně programu a poté stiskněte tlačítko MIDI. Jako vstupní a výstupní zařízení vyberte MIDIcon. Pokud používáte OS Windows XP, bude MIDIcon uveden jako "USB audio device". Poté vyberte "MIDIcon" ze seznamu "MAP" (seznam kontrolérů s předdefinovaným mapováním). MIDIcon bude nyní výchozím MIDI ovladačem, při dalším spuštění programu toto nastavení zůstává. Opět však platí, že je vždy nutné jako první zapnout MIDIcon, a až poté spustit na počítači program Emulation. Nyní by se při posouvání faderů na kontroléru MidiCon měly synchronně pohybovat i virtuální fadery v programu Emulation. Sekce playback faderů MIDIconu je velmi podobná uspořádání v okně programu. Tlačítka (šipky) pro výběr stránky přepínají banky playback faderů, řada tlačítek "A" odpovídá příkazu Play (spustit), řada tlačítek "B" odpovídá příkazu Back (přejít na předchozí krok) a řada tlačítek "C" odpovídá příkazu Flash (okamžité najetí kanálu do plna). Chcete-li spustit playback, stiskněte tlačítko "S2" a poté tlačítko "A".

6 Paměťová tlačítka MIDIconu ovládají 8 tlačítek Cue v horní části okna programu Emulation. Tlačítka (šipky) pro výběr stránky přepínají Cue banky. Horní řada tlačítek MIDIconu odpovídá příkazu Play (spustit), 2. řada tlačítek odpovídá příkazu Back (přejít na předchozí krok) a 3. řada odpovídá příkazu Release (ukončení Cue). Spodní řada se nepoužívá. Funkce otočného enkoderu bude záviset na tom, v kterém programovacím okně bude aktivní (position, beam, color mix atd.). Master fader a tlačítko Blackout ovládají příslušné prvky programu Elation. Tlačítka Shortcut S1 až S5 odpovídají řadě funkčních tlačítek na pravé straně okna programu (funkce Stack, Release, Record, Load a Delete). Software MyDMX od American DJ Následuje stručný popis, jak používat MIDIcon se software American DJ MyDMX. Program MyDMX rozezná libovolný MIDI kontrolér, takže není třeba jej speciálně nastavovat. Nejprve zapněte MIDIcon, a až poté na počítači spusťte program. Než přiřadíte MIDI příkazy, je nutno nejprve přidat svítidla a vytvořit nějaké scény. MyDMX podporuje pouze MIDI příkazy pro kanálové fadery a pro tlačítka scén. Můžete přiřadit fadery MIDIconu libovolným kanálovým faderům programu MyDMX a kterékoliv tlačítko MIDIconu libovolnému tlačítku scény programu. Pomocí faderů lze také vyvolat scény, ale pro lepší využití byste měli fader přiřadit rovněž některému stmívanému kanálu. Program MyDMX používá pro přiřazení příkazů spouštění funkci "MIDI learn". Pro kanálový fader klikněte pravým tlačítkem myši kdekoliv na fader programu MyDMX. Objeví se okénko se zprávou "learn MIDI command" (naučit se příkaz MIDI). Levým tlačítkem myši klikněte na toto okénko a zobrazí se zpráva "waiting of MIDI command" (čekám na příkaz MIDI). Pohněte faderem programu MIDIcon, který chcete přiřadit danému kanálu. Zopakujte postup pro každý kanál, který chcete takto ovládat. Jeden fader programu MIDIcon může ovládat více kanálů programu MyDMX. Chcete-li přiřadit tlačítko kontroleru MIDIcon tlačítku scény programu MyDMX, vyberte nejprve scénu, levým tlačítkem myši klikněte na tlačítko v programu a pravým tlačítkem myši klikněte na tlačítko kontroleru. Objeví se okénko se zprávou jako při přiřazování faderů. Stiskněte tlačítko MIDIconu, které chcete dané scéně přiřadit (pro vyvolání scény můžete také použít některé z dotykových tlačítek, v případě potřeby i tlačítko pro volbu stránky nebo libovolný fader). Software Compuware od Elation Přečtěte si v nápovědě programu Compuware, jak vybrat MIDI kontroler. V současné době by kontrolér MidiCon měl být již tímto programem podporován.

7 Zprávy MIDI Následuje seznam zpráv MIDI vysílaných do vašeho software, pokud stisknete libovolné tlačítko, nebo pohnete faderem nebo enkoderem kontroléru MIDIcon. Playback tlačítka Playback fadery (MIDI kanál nastavte výběrem stránky playbacků) (MIDI kanál nastavte výběrem stránky playbacků) Playback 1 Tlačítko A = Note 29 Playback fader 1 = Continuous Controller 1 Playback 1 Tlačítko B = Note 30 Playback fader 2 = Continuous Controller 2 Playback 1 Tlačítko C = Note 31 Playback fader 3 = Continuous Controller 3 Playback 2 Tlačítko A = Note 32 Playback fader 4 = Continuous Controller 4 Playback 2 Tlačítko B = Note 33 Playback fader 5 = Continuous Controller 5 Playback 2 Tlačítko C = Note 34 Playback fader 6 = Continuous Controller 6 Playback 3 Tlačítko A = Note 35 Playback fader 7 = Continuous Controller 7 Playback 3 Tlačítko B = Note 36 Playback fader 8 = Continuous Controller 8 Playback 3 Tlačítko C = Note 37 Playback 4 Tlačítko A = Note 38 Tlačítka Shortcut (Vždy na MIDI kanálu 1) Playback 4 Tlačítko B = Note 39 S1 = Note 22 Playback 4 Tlačítko C = Note 40 S2 = Note 23 Playback 5 Tlačítko A = Note 41 S3 = Note 24 Playback 5 Tlačítko B = Note 42 S4 = Note 25 Playback 5 Tlačítko C = Note 43 S5 = Note 26 Playback 6 Tlačítko A = Note 44 S6 = Note 27 Playback 6 Tlačítko B = Note 45 S7 = Note 28 Playback 6 Tlačítko C = Note 46 Playback 7 Tlačítko A = Note 47 Playback 7 Tlačítko B = Note 48 Playback 7 Tlačítko C = Note 49 Playback 8 Tlačítko A = Note 50 Playback 8 Tlačítko B = Note 51 Playback 8 Tlačítko C = Note 52

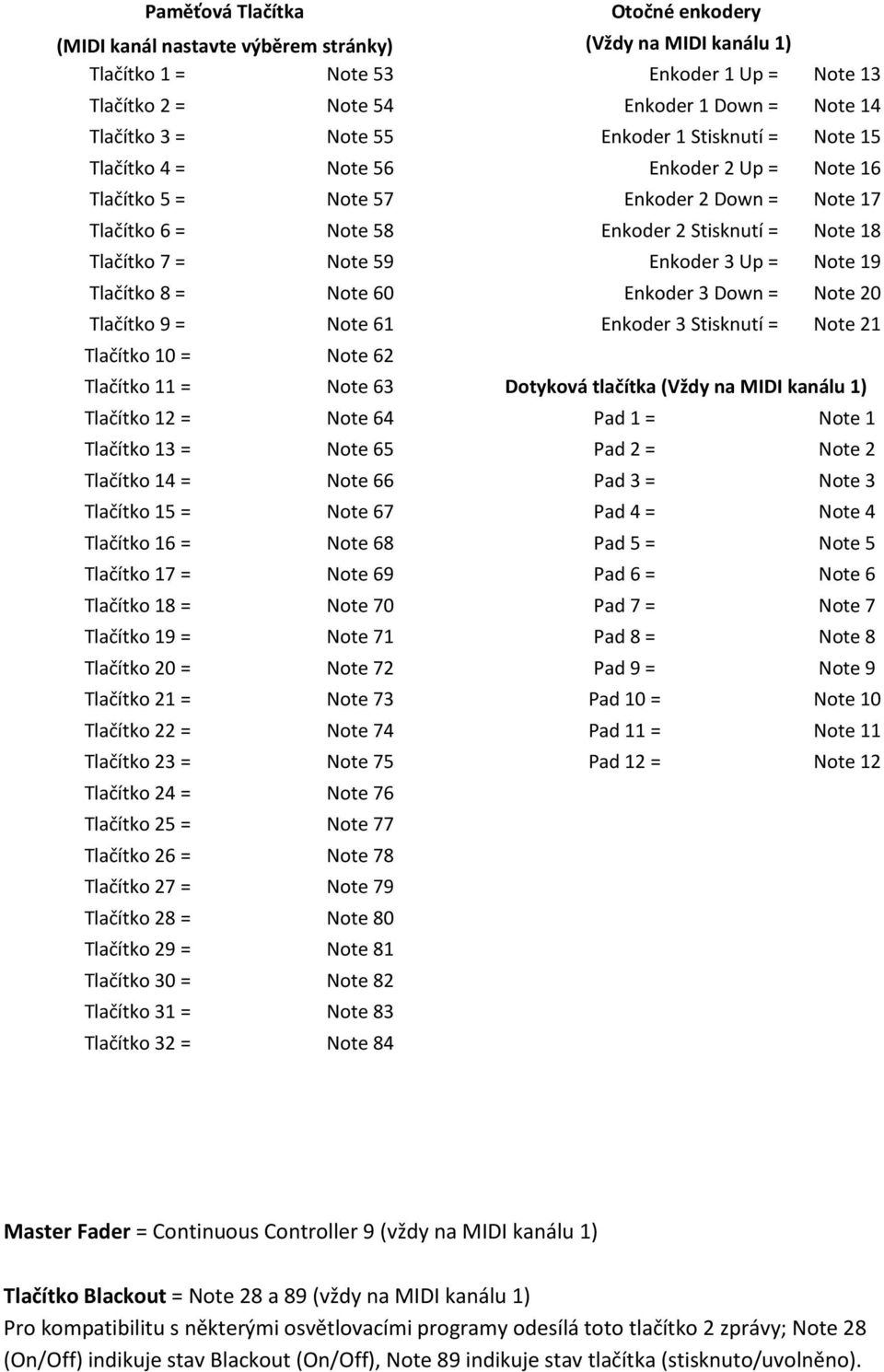

8 Paměťová Tlačítka Otočné enkodery (MIDI kanál nastavte výběrem stránky) (Vždy na MIDI kanálu 1) Tlačítko 1 = Note 53 Enkoder 1 Up = Note 13 Tlačítko 2 = Note 54 Enkoder 1 Down = Note 14 Tlačítko 3 = Note 55 Enkoder 1 Stisknutí = Note 15 Tlačítko 4 = Note 56 Enkoder 2 Up = Note 16 Tlačítko 5 = Note 57 Enkoder 2 Down = Note 17 Tlačítko 6 = Note 58 Enkoder 2 Stisknutí = Note 18 Tlačítko 7 = Note 59 Enkoder 3 Up = Note 19 Tlačítko 8 = Note 60 Enkoder 3 Down = Note 20 Tlačítko 9 = Note 61 Enkoder 3 Stisknutí = Note 21 Tlačítko 10 = Note 62 Tlačítko 11 = Note 63 Dotyková tlačítka (Vždy na MIDI kanálu 1) Tlačítko 12 = Note 64 Pad 1 = Note 1 Tlačítko 13 = Note 65 Pad 2 = Note 2 Tlačítko 14 = Note 66 Pad 3 = Note 3 Tlačítko 15 = Note 67 Pad 4 = Note 4 Tlačítko 16 = Note 68 Pad 5 = Note 5 Tlačítko 17 = Note 69 Pad 6 = Note 6 Tlačítko 18 = Note 70 Pad 7 = Note 7 Tlačítko 19 = Note 71 Pad 8 = Note 8 Tlačítko 20 = Note 72 Pad 9 = Note 9 Tlačítko 21 = Note 73 Pad 10 = Note 10 Tlačítko 22 = Note 74 Pad 11 = Note 11 Tlačítko 23 = Note 75 Pad 12 = Note 12 Tlačítko 24 = Note 76 Tlačítko 25 = Note 77 Tlačítko 26 = Note 78 Tlačítko 27 = Note 79 Tlačítko 28 = Note 80 Tlačítko 29 = Note 81 Tlačítko 30 = Note 82 Tlačítko 31 = Note 83 Tlačítko 32 = Note 84 Master Fader = Continuous Controller 9 (vždy na MIDI kanálu 1) Tlačítko Blackout = Note 28 a 89 (vždy na MIDI kanálu 1) Pro kompatibilitu s některými osvětlovacími programy odesílá toto tlačítko 2 zprávy; Note 28 (On/Off) indikuje stav Blackout (On/Off), Note 89 indikuje stav tlačítka (stisknuto/uvolněno).

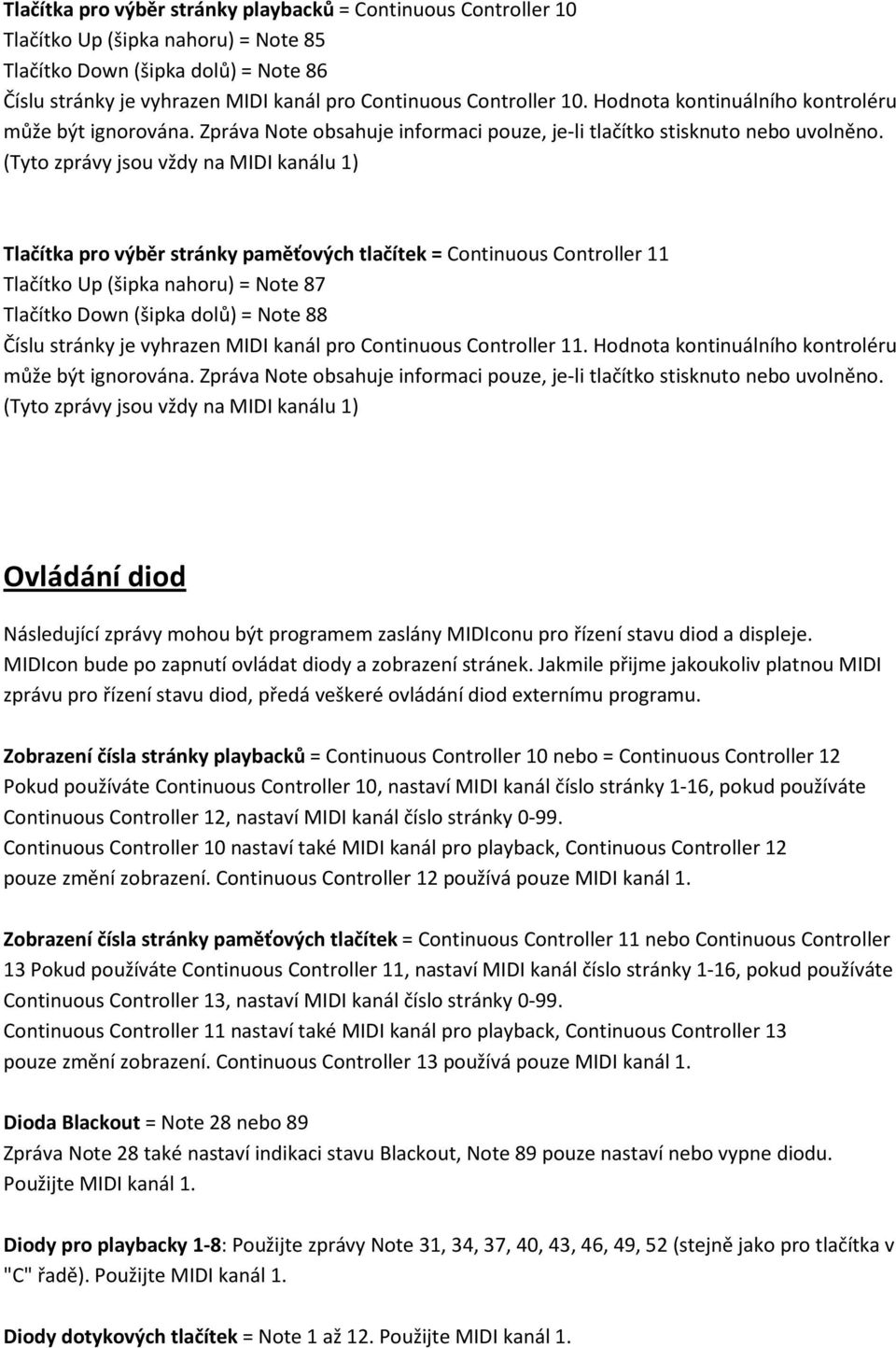

9 Tlačítka pro výběr stránky playbacků = Continuous Controller 10 Tlačítko Up (šipka nahoru) = Note 85 Tlačítko Down (šipka dolů) = Note 86 Číslu stránky je vyhrazen MIDI kanál pro Continuous Controller 10. Hodnota kontinuálního kontroléru může být ignorována. Zpráva Note obsahuje informaci pouze, je-li tlačítko stisknuto nebo uvolněno. (Tyto zprávy jsou vždy na MIDI kanálu 1) Tlačítka pro výběr stránky paměťových tlačítek = Continuous Controller 11 Tlačítko Up (šipka nahoru) = Note 87 Tlačítko Down (šipka dolů) = Note 88 Číslu stránky je vyhrazen MIDI kanál pro Continuous Controller 11. Hodnota kontinuálního kontroléru může být ignorována. Zpráva Note obsahuje informaci pouze, je-li tlačítko stisknuto nebo uvolněno. (Tyto zprávy jsou vždy na MIDI kanálu 1) Ovládání diod Následující zprávy mohou být programem zaslány MIDIconu pro řízení stavu diod a displeje. MIDIcon bude po zapnutí ovládat diody a zobrazení stránek. Jakmile přijme jakoukoliv platnou MIDI zprávu pro řízení stavu diod, předá veškeré ovládání diod externímu programu. Zobrazení čísla stránky playbacků = Continuous Controller 10 nebo = Continuous Controller 12 Pokud používáte Continuous Controller 10, nastaví MIDI kanál číslo stránky 1-16, pokud používáte Continuous Controller 12, nastaví MIDI kanál číslo stránky Continuous Controller 10 nastaví také MIDI kanál pro playback, Continuous Controller 12 pouze změní zobrazení. Continuous Controller 12 používá pouze MIDI kanál 1. Zobrazení čísla stránky paměťových tlačítek = Continuous Controller 11 nebo Continuous Controller 13 Pokud používáte Continuous Controller 11, nastaví MIDI kanál číslo stránky 1-16, pokud používáte Continuous Controller 13, nastaví MIDI kanál číslo stránky Continuous Controller 11 nastaví také MIDI kanál pro playback, Continuous Controller 13 pouze změní zobrazení. Continuous Controller 13 používá pouze MIDI kanál 1. Dioda Blackout = Note 28 nebo 89 Zpráva Note 28 také nastaví indikaci stavu Blackout, Note 89 pouze nastaví nebo vypne diodu. Použijte MIDI kanál 1. Diody pro playbacky 1-8: Použijte zprávy Note 31, 34, 37, 40, 43, 46, 49, 52 (stejně jako pro tlačítka v "C" řadě). Použijte MIDI kanál 1. Diody dotykových tlačítek = Note 1 až 12. Použijte MIDI kanál 1.
