WiFi vyhledávač ryb (Fish Finder) Návod k obsluze

Transkript

1 WiFi vyhledávač ryb (Fish Finder) Návod k obsluze 1. O VÝROBKU Děkujeme vám, že jste si vybrali Lucky WiFi Fish Finder vyhledávač ryb. Tento WiFi vyhledávač ryb je určen pro amatérské i profesionální rybáře k vyhledávání místa výskytu ryb a zjišťování hloubky a profilu dna. Tento WiFi vyhledávač ryb lze používat na moři, řece nebo jezeře a má úžasnou schopnost detekovat hejna ryb v jakékoli sladké i slané vodě. Tento WiFi vyhledávač ryb je založen na ultrazvukové technologii. Vysílá zvukový signál a vrácené ozvěny jsou vysílány WiFi technologií do iphone, ipadu nebo jiného inteligentního zařízení a na obrazovce se zobrazují všechny informace o stavu pod vodou včetně hloubky vody, její teploty, reliéfu dna, místa a hloubce výskytu ryb. Obr. 1 Obr POUŽÍVÁNÍ WIFI VYSÍLAČE WiFi vysílač je napájen vestavěnou lithiovou baterií, která se nabíjí nabíječkou. Nejprve odšroubujte kryt, jak ukazuje obr. 3. Konektor pro nabíjení je uprostřed a při nabíjení svítí červené světlo. Oznamuje, že baterie se dobíjí, jak ukazuje obr. 4. Když

2 červené světlo zhasne, znamená to, že je plně nabitá. Před použitím stiskněte na vysílači tlačítko zapnutí; rozsvítí se modré světlo, jak ukazuje obr. 5. Oznamuje, že vysílač pracuje. Pak nezapomeňte kryt znovu přišroubovat, aby dovnitř nemohla vniknout voda. WiFi vysílač stačí jednoduše připevnit ke konci vašeho rybářského vlasce a ponořit jej do vody jako běžný splávek nebo návnadu. Pak otevřete APP a jste připraveni rybařit. POZNÁMKA: Při ponořování WiFi vysílače do vody dávejte pozor, aby neudeřil do kamene, protože by se poškodil. Obr. 3 Obr. 4 Obr NASTAVENÍ INTELIGENTNÍHO ZAŘÍZENÍ Poté, kdy WiFi vysílač je zapnut alespoň 10 sekund, lze k WiFi vysílači připojit zařízení, jak ukazuje obr. 6. Klikněte na Setting (Nastavování) a WiFi vstoupí do WiFi sítě. Pak v síti zvolte Fish Finder, jak ukazuje obr. 7. Po 20 sekundách se v horním levém rohu zařízení objeví ikona signálu, což znamená, že WiFi vysílač je připojen. Nyní lze APP začít používat. Na Fish Finder klikněte na šipku doprava, viz obr. 7. Ukáže se podrobná informace o IP adrese, viz obr. 8. Obr. 6 Obr. 7 Obr DISPLEJ APP Formát podvodních informací, zobrazený na tomto APP, je velmi jednoduchý a srozumitelný. Informace, zobrazované na celém displeji, jsou vidět na obr. 9. První tlačítko je pro aktivací provozního režimu. Druhé tlačítko je pro simulaci a demonstraci, třetí tlačítko slouží pro nastavování parametrů a čtvrté tlačítko je pro nastavení jazyka. Funkce každého tlačítka budou podrobněji představeny v následujících kapitolách. Obr. 9 Obr. 10

3 5. AKTIVACE Když se tato APP použije poprvé, musí se aktivovat WiFi vysílač. Každé zařízení lze použít k aktivaci jen jednoho WiFi vysílače, každý WiFi vysílač lze připojit nejvíce k pěti zařízením a každé zařízení musí být aktivováno. Postup zprovoznění: nejprve otevřete APP software a na obr. 9 vidíte rozhraní. Klikněte na aktivaci a pak lze zadat aktivační rozhraní, viz obr. 10. Software automaticky obdrží MAC kód zařízení a uživatel musí vložit výrobní číslo WiFi vysílače, které bude aktivováno. Výrobní číslo sestává ze 12 znaků, jak ukazuje obr. 11. Výrobní číslo lze zjistit ve WiFi vysílači. Po zadání výrobního čísla klikněte na aktivační tlačítko, ukáže se postup aktivace. Obr. 12 ukazuje výzvu k aktivaci. Proběhne-li aktivace úspěšně, jak ukazuje obr. 13, lze funkci vyhledávání ryb začít používat. Jestliže aktivace neproběhne úspěšně, vše zkontrolujte a potvrďte podle následujících kroků: 1) Zkontrolujte, zda WiFi vysílač je zapnut. 2) Zkontrolujte, zda WiFi přepínač na zařízení je zapnut. 3) Zda je vyhledávač ryb správně připojen. 4) Zda počet aktivovaných WiFi vysílačů není vyšší než pět, což je možný počet aktivací. Po provedení aktivace se první tlačítko v rozhraní hlavního menu přepne do provozního režimu, jak ukazuje obr. 14. Obr. 11 Obr REŽIM SIMULACE Obr. 13 Obr. 14 Demonstrační režim napodobuje provozní režim. Kromě informace o hloubce, teplotě a rybách, vytvářených pomocí software, jsou tu pro uživatele k dispozici další funkce, spojené s praktickým používáním, aby se naučili software používat.

4 V demonstračním režimu je možné WiFi vypnout a není nutné software s vysílačem propojovat. Viz obr. 15. Obr. 15 Depth of water = hloubka vody Water temperature = teplota vody Zoom uppper = zvětšení Depth of fish = hloubka ryby Small fish = malá ryba Graduated scale = dělená stupnice Zoom lower = zmenšení Power of probe = výkon sondy Sensitivity = citlivost Middle fish střední ryba Big fish = velká ryba Bottom = dno Jak se vrátit do hlavního menu rozhraní: V simulačním, demonstračním nebo provozním režimu klikněte na aktivní plochu na obrazovce (na plochu mimo horní stavovou lištu); pak ze spodku stavové lišty vyjede návratové tlačítko. Klikněte na ně a vrátíte se do hlavního rozhraní. 7. PROVOZNÍ REŽIM V hlavním rozhraní klikněte na, jak ukazuje obr. 10 a vstoupíte do provozního režimu. Jestliže vysílač nelze připojit pomocí WiFi, ukáže se symbol NO WIFI. Obsah displeje bude odpovídat obsahu simulace/demonstrace. Jinými slovy, z WiFi vysílače lze nepřetržitě získávat informace o hloubce a teplotě vody a o rybách a nepřetržitě je aktualizovat zprava doleva; když se situace pod vodou výrazně mění, bude se vytvářet graf profilu pod vodou jak ukazuje obr. 16. Dále budou uvedeny podrobné informace o každé zobrazovací jednotce na obr. 17. Obr. 16 Obr. 17 a) Hloubka vody: Rozsah detekce hloubky je 0,4 až 45 m s přesností 0,1 m. Hloubka je vyjádřena na jedno desetinné místo.

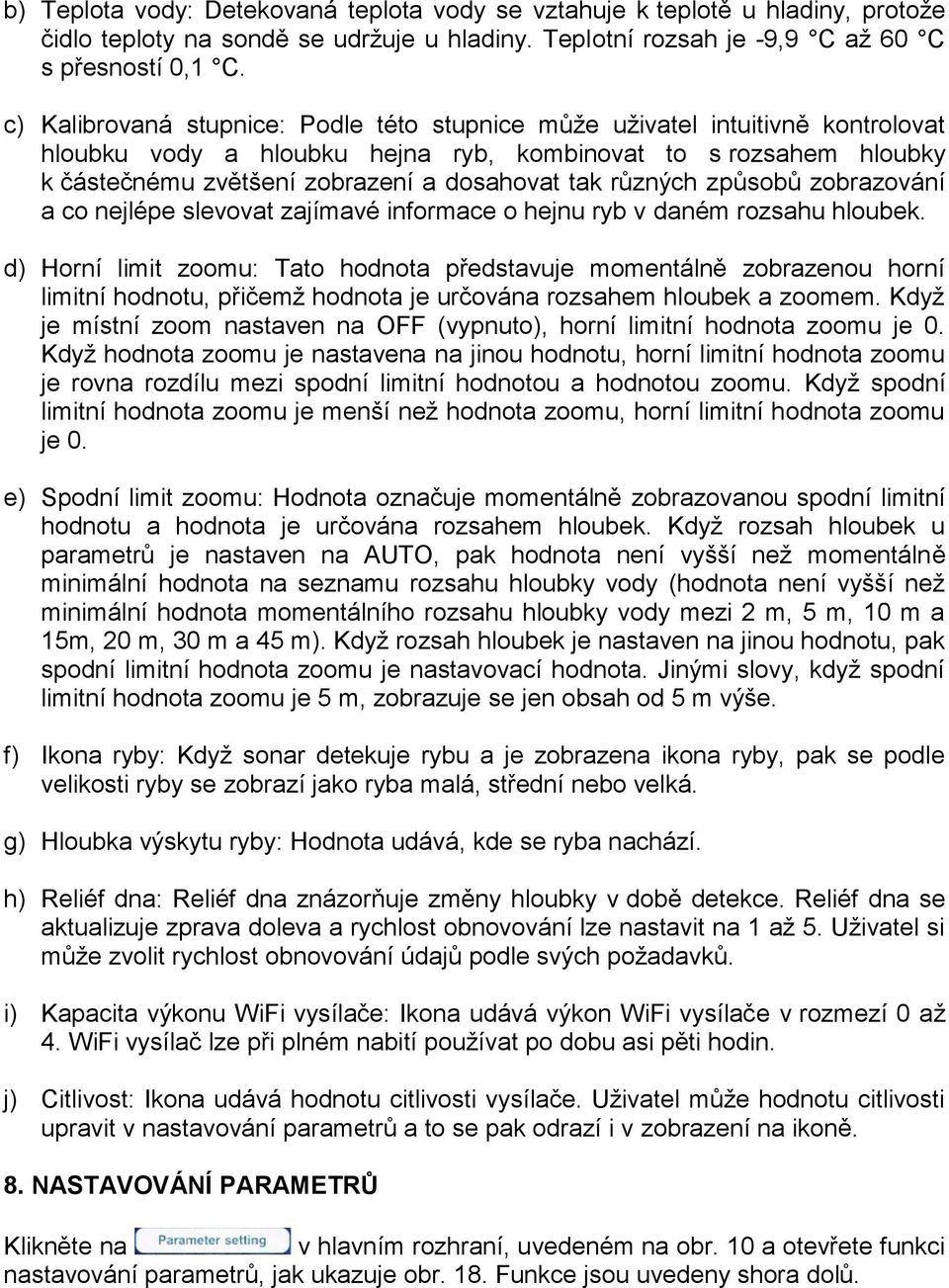

5 b) Teplota vody: Detekovaná teplota vody se vztahuje k teplotě u hladiny, protože čidlo teploty na sondě se udržuje u hladiny. Teplotní rozsah je -9,9 C až 60 C s přesností 0,1 C. c) Kalibrovaná stupnice: Podle této stupnice může uživatel intuitivně kontrolovat hloubku vody a hloubku hejna ryb, kombinovat to s rozsahem hloubky k částečnému zvětšení zobrazení a dosahovat tak různých způsobů zobrazování a co nejlépe slevovat zajímavé informace o hejnu ryb v daném rozsahu hloubek. d) Horní limit zoomu: Tato hodnota představuje momentálně zobrazenou horní limitní hodnotu, přičemž hodnota je určována rozsahem hloubek a zoomem. Když je místní zoom nastaven na OFF (vypnuto), horní limitní hodnota zoomu je 0. Když hodnota zoomu je nastavena na jinou hodnotu, horní limitní hodnota zoomu je rovna rozdílu mezi spodní limitní hodnotou a hodnotou zoomu. Když spodní limitní hodnota zoomu je menší než hodnota zoomu, horní limitní hodnota zoomu je 0. e) Spodní limit zoomu: Hodnota označuje momentálně zobrazovanou spodní limitní hodnotu a hodnota je určována rozsahem hloubek. Když rozsah hloubek u parametrů je nastaven na AUTO, pak hodnota není vyšší než momentálně minimální hodnota na seznamu rozsahu hloubky vody (hodnota není vyšší než minimální hodnota momentálního rozsahu hloubky vody mezi 2 m, 5 m, 10 m a 15m, 20 m, 30 m a 45 m). Když rozsah hloubek je nastaven na jinou hodnotu, pak spodní limitní hodnota zoomu je nastavovací hodnota. Jinými slovy, když spodní limitní hodnota zoomu je 5 m, zobrazuje se jen obsah od 5 m výše. f) Ikona ryby: Když sonar detekuje rybu a je zobrazena ikona ryby, pak se podle velikosti ryby se zobrazí jako ryba malá, střední nebo velká. g) Hloubka výskytu ryby: Hodnota udává, kde se ryba nachází. h) Reliéf dna: Reliéf dna znázorňuje změny hloubky v době detekce. Reliéf dna se aktualizuje zprava doleva a rychlost obnovování lze nastavit na 1 až 5. Uživatel si může zvolit rychlost obnovování údajů podle svých požadavků. i) Kapacita výkonu WiFi vysílače: Ikona udává výkon WiFi vysílače v rozmezí 0 až 4. WiFi vysílač lze při plném nabití používat po dobu asi pěti hodin. j) Citlivost: Ikona udává hodnotu citlivosti vysílače. Uživatel může hodnotu citlivosti upravit v nastavování parametrů a to se pak odrazí i v zobrazení na ikoně. 8. NASTAVOVÁNÍ PARAMETRŮ Klikněte na v hlavním rozhraní, uvedeném na obr. 10 a otevřete funkci nastavování parametrů, jak ukazuje obr. 18. Funkce jsou uvedeny shora dolů.

6 Obr. 18 Obr. 19 Obr. 20 1) Citlivost: Lze ji nastavit v rozmezí 1 až 5. Této volby se používá k nastavení citlivosti sonaru, jak ukazuje obr ) Rozsah hloubek: Nastavení rozsahu hloubek se používá k nastavení zobrazované maximální hloubky, tj. spodní limitní hodnoty stupnice, jak ukazuje obr. 20. Je-li rozsah hloubek nastaven jako automatický, pak spodní limitní hodnota je zvolena automaticky podle hodnoty hloubky. Jinými slovy, spodní limitní hodnota je větší než minimální hodnota hloubky mezi 2, 5, 10, 15, 20, 30, 45 m). je-li jednotka hloubky nastavena ve stopách (Ft), pak hodnoty v tabulce jsou 5 Ft, 15 Ft, 30 Ft, 45 Ft, 60 Ft, 90 Ft a 135 Ft. 3) Rozsah ZOOM: Nastavení ZOOM se používá k nastavení místní hodnoty zoomu, Jinými slovy, určuje horní limitní hodnotu kalibrované stupnice. Horní limitní hodnota = spodní limitní hodnota hloubky hodnota zoomu. Je-li spodní limitní hodnota hloubky menší než hodnota zoomu, pak horní limitní hodnota je0. je-li volba ZOOM vypnutá, pak horní limitní hodnota je 0. Je-li hodnota ZOOM jakákoli mezi 2 až 45 podle vzorce: horní limitní hodnota = spodní limitní hodnota hloubky hodnota zoomu, pak momentálně zobrazovaná oblast je hodnota zoomu. Například rozsah hloubek je nastaven na 15 m, hodnota zoomu je nastavena na 10 m, pak spodní limitní hodnota kalibrované stupnice je 15 m a horní limitní hodnota je 5 m, což je rozdíl mezi 15 a 10 m. Jinými slovy, momentální rozsah hloubek vody je od 5 m do 15 m a informace mimo tento rozsah se nezobrazí. Viz obr. 21. Obr. 21 Obr. 22 Obr. 23 4) Alarm mělčiny: Nastavení alarmu mělké vody je používá k nastavení hodnoty alarmu mělké vody jak ukazuje obr. 22. Když detekovaná hloubka je menší než hodnota nastavení, software vygeneruje alarm a zobrazí "depth is shallow" (je malá hloubka), aby se uživatel upozornil na možnost uváznutí lodě. 5) Ikona ryby: Nastavení ikony ryby se používá k nastavení toho, zda ikona ryby má nebo nemá být zobrazena. Je-li zapnuta, zobrazí se hloubka ryby ; není-li

7 zapnuta, zobrazí se jen silueta racka 23. a hloubka ryby se nezobrazí. Viz obr. 6) Alarm výskytu ryby: Nastavení alarmu výskytu ryby se používá k nastavení zapnutí či vypnutí funkce alarmu výskytu ryby. Je-li funkce zapnutá, software vygeneruje alarm informující o výskytu ryby. Tuto volbu lze nastavit: A) Vypnuto. Když se ryba objeví, není vydán žádný alarm. B) Velká ryba: Software vygeneruje alarm při detekci velké ryby, při výskytu střední a malé ryby alarm není vydán. C) Velká + střední ryba: Software vygeneruje alarm při detekci velké a střední ryby, při výskytu malé ryby alarm není vydán. D) Velká + střední + malá ryba: Software vygeneruje alarm při detekci jakékoli ryby. Viz obr. 24. Obr. 24 Obr. 25 br. 26 7) Jednotka: Nastavení jednotky se používá k nastavení jednotky hloubky v metrickém systému (m) nebo v britském systému (Ft) a jednotky teploty ve C nebo F, jak ukazuje obr. 25 8) Rychlost tabulky: Nastavení rychlosti tabulky se používá k nastavení míry rychlosti obnovování údajů zprava doleva a lze je nastavit od 1 do 5 podle úrovně hladiny, jak ukazuje obr ) Údaje každé obrazovky: Tohoto nastavení se používá jak ukazuje obr. 27. Obr. 27 Obr VOLBA JAZYKA Na obr. 14 klikněte na tlačítko volby jazyka v hlavním rozhraní. Jazyk lze pak nastavit jak ukazuje obr. 28 lze zvolit ruštinu, němčinu, holandštinu, španělštinu, francouzštinu, japonštinu, korejštinu, maďarštinu, portugalštinu, polštinu, angličtinu, čínštinu; je-li nastavení provedeno úspěšně, klikněte na tlačítko Fish Finder v horním levém rohu a pak se vraťte do hlavního menu pro jiné úkony.

8 10. TECHNICKÉ ÚDAJE O VÝROBKU 1) Frekvence sonaru: 125 khz 2) Úhel pokrytí sonarem: 90 3) Rozsah hloubek: 0,6-45 m (2-130 Ft) 4) Napájení: 3,7 V dobíjecím lithiovým akumulátorem 5) Doba provozu: 5 hodin při plném nabití 6) Nabíječka: 5 V, 500 ma 7) WiFi dosah: 50 m 8) WiFi frekvence: 2,4 GHz 9) Každý vysílač lze připojit maximálně k 5 zařízením, ale provozovat současně lze jen jedno. 10) Indikátor nabíjení: červený 11) Indikátor provozu: modrý
