NÁVOD NA INSTALACI KARTY PCTV SAT (CI)

Transkript

1 NÁVOD NA INSTALACI KARTY PCTV SAT (CI)

2 INSTALACE HARDWARU PŘÍPRAVA INSTALACE Jediný prostředek, který budete potřebovat k instalaci je šroubovák. Postupujte následovně: 1. Vyndejte kartu ze statického obalu. 2. Vypněte počítač a všechny periférie. Odpojte počítač od sítě 220V a všechny potřebné komponenty. 3. Uvolněte šroubky z krytu počítače a kryt odejměte. 4. Vyberte volný PCI (busmaster * ) slot. Odstraňte chránič slotu na zadní části počítače a šroubek uschovejte. * Pokud pochybujete, prosím, obraťte se na dokumentaci Vaší základní desky.

3 VLOŽENÍ PCTV SAT (CI) 1. Pokud je to nutné, připojte interní konektory PCTV do odpovídajícího zařízení. 2. Bezpečné vložení karty do PCI slotu se provádí držením karty na horní části, přičemž zlehka zatlačíme na oba konce najednou. Tlačením na horní hrany karty zajistíte snadné zasunutí do slotu. UPOZORNĚNÍ: Nevkládejte kartu do slotu pomocí násilí! Riskujete ohnutí kontaktů. Pokud karta nezapadne, vyndejte ji a zkuste to znovu. PO INSTALACI 1. Upevněte kartu v počítači pomocí šroubku, který jste si uschovali. 2. Vložte zpátky kryt na počítač a připojte periferní zařízení.

4 PŘIPOJENÍ PCTV OVLÁDÁNÍ (NEPOVINNÉ!) 1. Připojte 9-pinový kolík od IČ čidla do volného sériového portu na Vašem počítači. 2. Upevněte druhý konec přijímače na Váš monitor nebo na kryt počítače. Ujistěte se, že nic nebrání spojení mezi dálkovým ovládáním a přijímačem. 3. Vložte baterie (2x 1.5 V (R 06; AA)) do dálkového ovládání.

5 INSTALACE SOFTWARU Tato kapitola vysvětluje, jak instalovat software od PCTV Sat (CI). Během instalace, PCTV vytvoří programovou skupinu a ovladače, nástroje a PCTV aplikace budou umístěny do této skupiny. INSTALACE OVLADAČŮ PRO WINDOWS 98/98SE 1. Zapnutí počítače. Zapněte počítač. Windows naběhnou automaticky. Pokud je Váš počítač nastaven tak, že operační systém nestartuje automaticky, spusťte Windows sami. Po naběhnutí Windows, systém nalezne nový hardware a objeví se průvodce novým hardwarem. 2. Klikněte na tlačítko Další. 3. Nechte původní nastavení a klikněte na Další. 4. Vložte instalační CD-ROM. 5. Vyberte CD-ROM mechanika a klikněte na Další. 6. Vyberte Aktualizovat ovladač a klikněte na Další. 7. Klikněte znovu na tlačítko Další. 8. Pro dokončení instalace klikněte na Konec. Po instalaci ovladačů, můžete být vyzváni k restartování Windows. Restartujte počítač a pokračujte kapitolou Instalace aplikací.

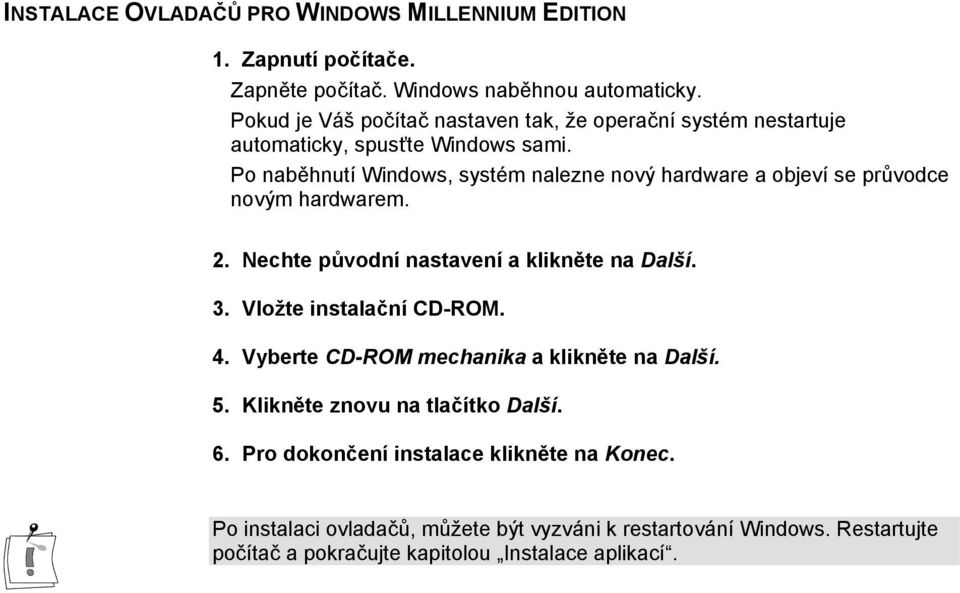

6 INSTALACE OVLADAČŮ PRO WINDOWS MILLENNIUM EDITION 1. Zapnutí počítače. Zapněte počítač. Windows naběhnou automaticky. Pokud je Váš počítač nastaven tak, že operační systém nestartuje automaticky, spusťte Windows sami. Po naběhnutí Windows, systém nalezne nový hardware a objeví se průvodce novým hardwarem. 2. Nechte původní nastavení a klikněte na Další. 3. Vložte instalační CD-ROM. 4. Vyberte CD-ROM mechanika a klikněte na Další. 5. Klikněte znovu na tlačítko Další. 6. Pro dokončení instalace klikněte na Konec. Po instalaci ovladačů, můžete být vyzváni k restartování Windows. Restartujte počítač a pokračujte kapitolou Instalace aplikací.

7 INSTALACE OVLADAČŮ PRO WINDOWS 2000 NEBO WINDOWS XP Důležité: Pro instalaci potřebujete administrátorská práva. Ostatní uživatelé, kteří pracují s aplikacemi, musí být členy skupiny Power Users. 1. Zapnutí počítače. Zapněte počítač. Windows 2000 / XP naběhne automaticky. Pokud je Váš počítač nastaven tak, že operační systém nestartuje automaticky, spusťte Windows sami. Po naběhnutí Windows, systém nalezne nový hardware a objeví se průvodce novým hardwarem. 2. Klikněte na tlačítko Další. 3. Nechte původní nastavení a klikněte na Další. 4. Vložte instalační CD-ROM. 5. Vyberte CD-ROM mechanika a klikněte na OK. V tomto bodě se zobrazí dialog s informací, že ovladače nejsou ověřeny. Pinnacle ovladače ještě nebyly ověřeny u Microsoftu, když byl připravován tento manuál, ale jsou vhodné pro užívání s Windows. Takže můžete odpovědět na tuto otázku, týkající se ovladačů, kliknutím na Ano. 6. Klikněte znovu na tlačítko OK k instalaci ovladačů. Po instalaci ovladačů, můžete být vyzváni k restartování Windows. Restartujte počítač a pokračujte kapitolou Instalace aplikací.

8 INSTALACE APLIKACÍ Pokud jste tak ještě neučinili, vložte instalační CD-ROM do mechaniky počítače. Po vložení se instalace spustí automaticky. Pokud se tak nestane, spusťte autorun.exe z CD-ROM. Instalační program začne následujícím dialogovým oknem: 1. Pokud je to potřebné, změňte jazyk a klikněte na OK. Následující kroky jsou popsány s jazykem English. 2. Klikněte na Next. Dále se Vám zobrazí licenční ujednání. Pro jeho souhlas a pro pokračování instalace stiskněte tlačítko Yes. 3. Máte-li kartu PCTV Sat vyberte volbu PCTV Sat. Mále-li kartu PCTV Sat CI vyberte možnost PCTV Sat with Common Interface. Pak klikněte na tlačítko Next. 4. V dalším kroku vyberte typ instalace:

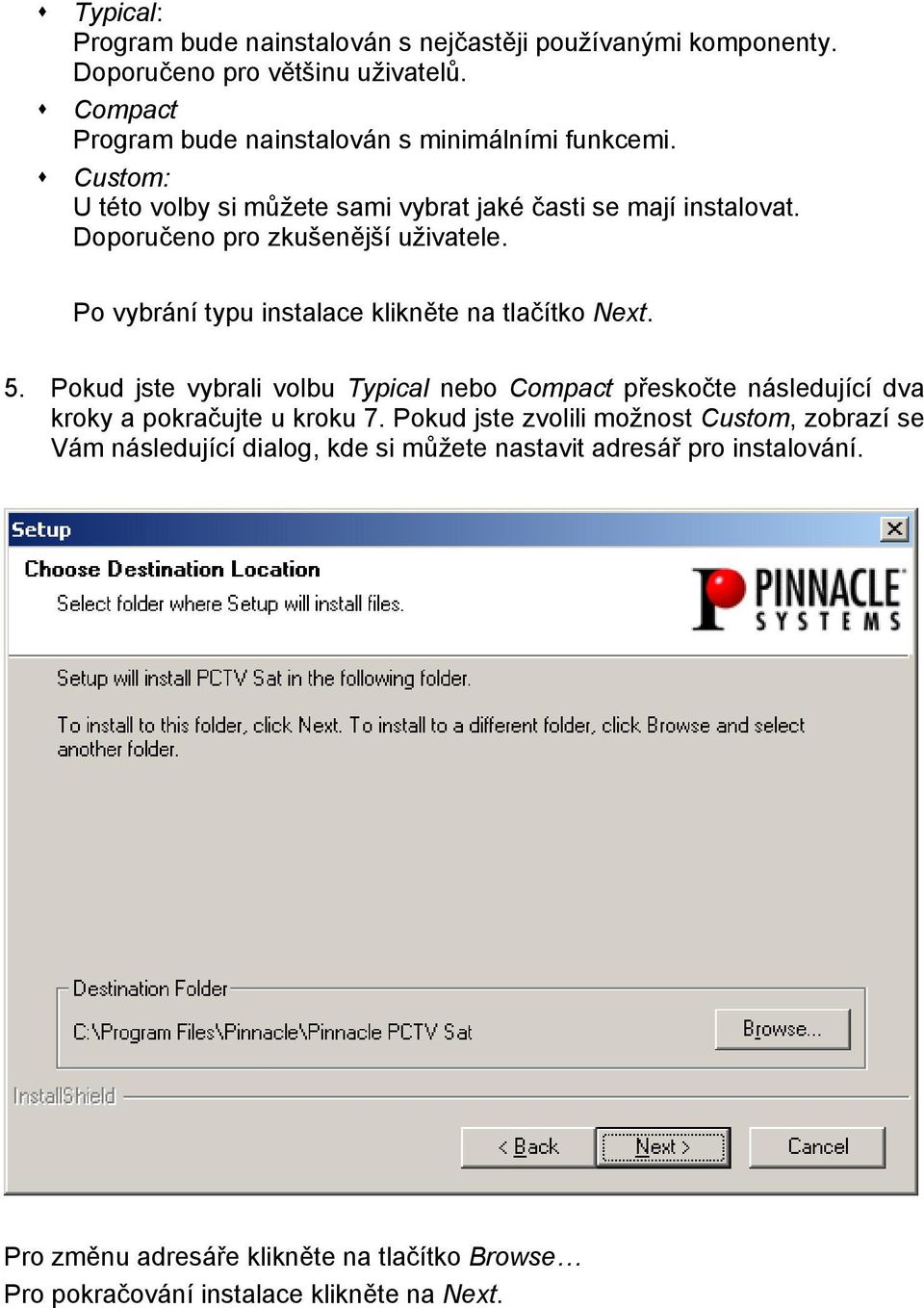

9 Typical: Program bude nainstalován s nejčastěji používanými komponenty. Doporučeno pro většinu uživatelů. Compact Program bude nainstalován s minimálními funkcemi. Custom: U této volby si můžete sami vybrat jaké časti se mají instalovat. Doporučeno pro zkušenější uživatele. Po vybrání typu instalace klikněte na tlačítko Next. 5. Pokud jste vybrali volbu Typical nebo Compact přeskočte následující dva kroky a pokračujte u kroku 7. Pokud jste zvolili možnost Custom, zobrazí se Vám následující dialog, kde si můžete nastavit adresář pro instalování. Pro změnu adresáře klikněte na tlačítko Browse Pro pokračování instalace klikněte na Next.

10 6. V následujícím okně si můžete vybrat části, které se mají instalovat Po vybrání komponentů, klikněte na tlačítko Next. 7. Nyní zadejte název programové skupiny, pod kterým se bude zobrazovat aplikace v sekci Programy pod tlačítkem Start. Po zadání názvu, pokračujte stisknutím tlačítka Next.

11 8. V dalším okně jsou zobrazeny parametry, které jste v následujících krocích nastavili. Pro pokračování instalace klikněte na tlačítko Next. 9. Nyní se budou instalovat a kopírovat potřebné soubory. Pro zrušení instalace stiskněte tlačítko Cancel. 10. Po dokončení kopírování se objeví dotaz, zda-li chcete vytvořit zástupce na ploše. Pro vytvoření zástupců, klikněte na tlačítko Yes. V opačném případě stiskněte No. 11. Další dotaz se týká dálkového ovládání, chcete-li používat dálkové ovládání stiskněte Yes. V opačném případě stiskněte No. Toto hlášení se ukáže pouze v případě, že se dálkové ovládání instalovalo. Stejně tomu tak je u kroku Pokud jste zvolili No, tento krok můžete přeskočit. Pokud jste zvolili Yes, tak se objeví dialogové okno Remote configuration. Jestli se Vám toto okno nezobrazilo okamžitě, tak postupujte dle kroku 13 a toto okno se Vám ukáže až po restartu počítače. Musíte vybrat sériový port, ke kterému je připojen přijímač dálkového ovládání. Eventuelně můžete také nastavit sériový port automaticky. To uděláte kliknutím na Auto detection. Nyní můžete okamžitě vyzkoušet funkčnost dálkového ovládání. To uděláte kliknutím na tlačítko Test a pak mačkáte jakékoliv tlačítko na

12 dálkovém ovládání, které směřuje na přijímač. Po ukončení testu stiskněte Close. Pro ukončení nastavení dálkového ovládání stiskněte tlačítko OK. 13. Po dokončení instalace se objeví dialogové okno, které Vás vyzve k restartu PC. Doporučujeme počítač restartovat. Pro restart vyberte první možnost Yes, I want to restart my computer now. A klikněte na tlačítko Finish. 14. Po restartování PC se mohou instalovat další aplikace, které byly popřípadě vybrány v instalačních krocích. 15. Po ukončení všech instalací se spustí PCTV Assistant. Program kontroluje funkčnost Vašeho počítače spolu s PCTV Sat (CI) kartou. Popis tohoto procesu je popsán v následující kapitole.

13 PCTV ASSISTANT PCTV Assistant Vám pomůže zkontrolovat funkčnost systému společně s PCTV Stereo. Všechny důležité parametry pro bezchybnou instalaci a funkci systému jsou zkontrolovány a uloženy. Pokud se setkáte s problémy později, během užívání PCTV, můžete použít tuto testovací aplikaci k rychlému nalezení problému a jeho řešení. Program je rozdělen do několika sekcí. K testování kompletní funkčnosti systému, mohou být všechny testy spuštěny najednou nebo mohou být spuštěny později na jednotlivé funkce. PCTV Assistant je spuštěn automaticky po restartování systému, když ukončíte instalaci. PCTV. Assistanta můžete spustit užitím složky PCTV-Tools v menu Programy pod Start. Když je spuštěn PCTV Assistant, můžete začít s testem. Po skončení každého testu, pokračujte s dalším testem kliknutím na tlačítko Continue. Pokud kliknete na tlačítko Details, zobrazí se další informace o testu a odpovídající chybové zprávy. Lišta Test Progress Vám ukazuje, která část testů je už hotova. Všechny běžící testy mohou být zrušeny tlačítkem Exit. Kontrola Instalace Softwaru První test PCTV Assistant kontroluje zda jsou všechny požadované ovladače nainstalovány správně. Pokud tomu tak není, objeví se odpovídající chybová zpráva.

14 Pokud test bude ukončen úspěšně, dostanete také odpovídající zprávu a můžete pokračovat dalším testem. Instalace DirectX Pro bezchybnou funkci systému, musí být nainstalována DirectX veze 8.1 (minimálně) nebo vyšší. Pokud PCTV Assistant zjistí, že tomu tak není, můžete tak dodatečně učinit z přiloženého CD-ROM. Podpora DirectDraw Tento test zkontroluje kompatibilitu DirectDraw Vaší grafické karty. Pokud Vaše grafická karta není kompatibilní zobrazí se chybová zpráva a můžete učinit potřebná opatření. Test pokrytí V tomto bodě bude test kontrolovat zda Vaše grafická karta v současném módu (rozlišení, hloubka barev, obnovovací frekvence) podporuje plnou obrazovku (full screen). Pokud tomu tak není, možnosti TV obrazu PCTV nemohou být použity kompletně. Ve skutečnosti, funkčnost tím není omezena. PCTV-TV/Video funkční checkout Poslední test, který PCTV Assistant provede, je záznamová funkce TV a videa. Konec PCTV Assistant Jakmile budou všechny testy úspěšné, klikněte na tlačítko Exit. Pokud se vyskytnou potíže... Všechny výsledky z PCTV Assistanta jsou uloženy do textového souboru ASSISTANT.TXT, který je vytvořen v PCTV instalačním adresáři/bin. Pokud narazíte na nevyřešitelný problém během instalace PCTV, přepošlete tento soubor do podpory v Pinnacle Systému. Po skončení instalace a konfigurace PCTV Sat (CI), uvažte návštěvu webovských stránek Pinnacle na k nahlédnutí pro poslední softwarové upgrady.
