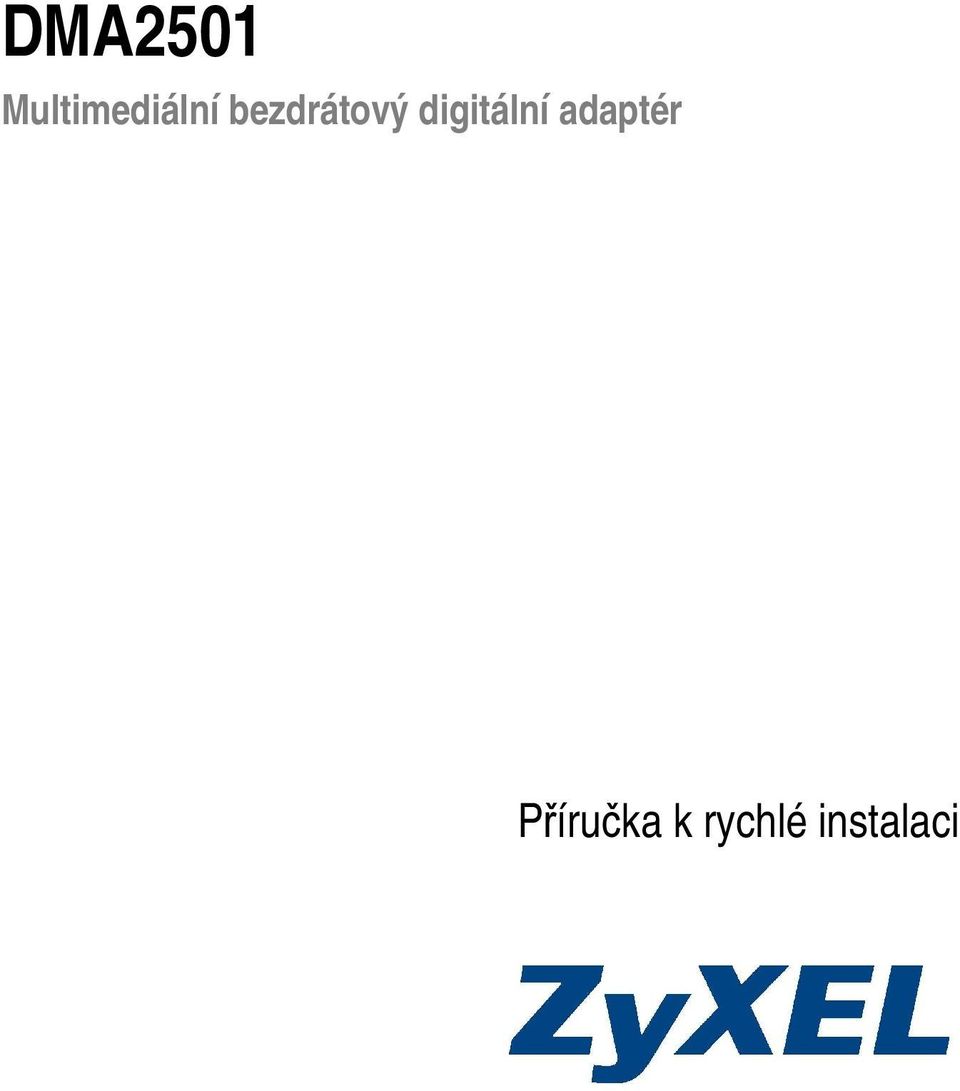

1 DMA2501 Multimediální bezdrátový digitální adaptér Příručka k rychlé instalaci

2 Obsah Připojení... 1 Konfigurace... 4 Nastavení bezdrátové komunikace... 6 Médiový server... 9 Instalace... 9 Konfigurace Příklad: přehrávání video souborů Nastavení IP adresy počítače Přehrávání souborů Parametry počítače Dálkový ovladač Kde jsou k nahlédnutí certifikace výrobku 1. Přejděte na adresu 2. Na domovské stránce ZyXEL zvolte přístroj ze stahovacího seznamu. 3. Otevřete požadovanou certifikaci.

3 Připojení V této kapitole popisujeme hardwarové připojení přístroje. Použijte buď kabely, které jsou dodány s přístrojem DMA2501, nebo ty, které patří k televiznímu přijímači nebo k zařízení pro přístup k internetu. Před připojením přístroje DMA2501 vypněte televizor. 1

4 1 Jestliže má televizor HDMI konektor, propojte televizor s konektorem HDMI na přístroji DMA2501 pomocí HDMI kabelu. Přejděte ke kroku 3. 2 Jestliže televizor nemá HDMI konektor: a Použijte kompozitní kabel AV/3RCA a propojte AV vstup na přístroji DMA2501 s televizním přijímačem. b Jestliže má stereo systém optický konektor, propojte jej pomocí digitálního audio kabelu s optickým konektorem na přístroji DMA

5 3 Přejděte ke kroku 4, pokud budete přehrávat soubory pouze z USB zařízení. Jestliže chcete přehrávat soubory umístěné na počítači, na síťovém zařízení nebo na internetu, musíte připojit síťový vstup Ethernet na přístroji DMA2501. Použijte přímý kabel Ethernet a připojte přístroj k switchi, routeru nebo rozbočovači. Nebo použijte křížený kabel Ethernet (není součástí přístroje) a připojte přístroj přímo k počítači. 4 Jestliže jsou soubory uložené na USB zařízení, připojte jej k USB portu na přístroji DMA2501. Jestliže má USB zařízení svůj vlastní zdroj elektrické energie, nezapomeňte ho použít. 5 Ke zdířce POWER připojte dodaný napájecí adaptér. 6 Jestliže chcete postavit přístroj DMA2501 svisle, připevněte spodní podstavec a přístroj postavte. 3

6 Konfigurace 1 Zapněte televizor a nastavte jeho výstup na typ, který jste použili při připojení k přístroji DMA2501: HDMI nebo kompozitní (AV). 2 Založte baterie do dálkového ovladače. Namiřte dálkový ovladač na černý kruh na přední straně přístroje DMA2501. Při ovládání pomocí ovladače nezapomeňte, že trvalé stisknutí tlačítka na ovladači může být interpretováno jako několik po sobě jdoucích stisknutí. 3 Zapněte přístroj DMA2501. Kontrolka POWER se rozsvítí zeleně. Jestliže se kontrolka nerozsvítí, zkontrolujte připojení napájení. 4 Jestliže se dialogová obrazovka DMA2501 objeví na televizoru správně, pokračujte dalším krokem. V opačném případě pomocí tlačítka OUTPUT na ovladači změňte obrazový (video) režim. Při přepnutí na jeden režim počkejte několik sekund, ať se stačí projevit případné změny. Až naleznete správný režim, zvolte tlačítko OK (pomocí kurzorových tlačítek na ovladači). 5 Stiskněte tlačítko SETUP (nastavení) na dálkovém ovladači. Kurzorovými tlačítky a tlačítkem OK zvolte System Setup (systémové nastavení). 4

7 6 Stiskem OK zvolte položku Language (jazyk). 7 Stiskem OK zobrazte seznam dostupných jazyků. Zvolte správný jazyk kurzorovými tlačítky nahoru a/nebo dolů a tlačítkem OK. 5

8 Nastavení bezdrátové komunikace Zasuňte do USB portu bezdrátový adaptér ZyXEL NWD-211AN nebo NWD-270N a podle pokynů v této kapitole nastavte připojení k bezdrátové síti. U bezdrátového připojení podporuje DMA2501 pouze automaticky získanou IP adresu, a tedy bezdrátová síť musí obsahovat DHCP server, který přístroji DMA2501 přiřadí IP adresu. 1 Stiskněte tlačítko SETUP (nastavení) a kurzorovými tlačítky a tlačítkem OK zvolte Network Setup (nastavení sítě) a potom Network Wizard (síťový průvodce). 2 Zvolte položku Wireless (bezdrátová síť). 6

9 3 DMA2501 prohledá okolí a zobrazí seznam bezdrátových sítí. Zvolte síť, ke které se chcete připojit, a stiskněte tlačítko OK. Červená: červená kontrolka indikuje, že signál sítě je slabý. Žlutá: žlutá kontrolka indikuje, že signál sítě je dostatečný. Zelená: zelená kontrolka indikuje, že signál sítě je silný. 4 DMA2501 zobrazí zabezpečení zvolené sítě. Jestliže je přístup k síti chráněn klíčem, zvolte Key Value (hodnota klíče) a pomocí kurzorových tlačítek na dálkovém ovladači vložte klíč. Po vložení klíče zvolte Next (další). 7

10 5 Tím je nastavení připojení k síti skončeno. Tlačítkem Done (hotovo) se vraťte zpět na nabídku Network Setup (nastavení sítě). 6 Zvolte IP Setup (IP nastavení). 7 Na této obrazovce můžete zkontrolovat nastavení bezdrátového připojení (např. přiřazenou IP adresu). Jestliže změníte nastavení bezdrátového přístupového bodu, odpojte a znovu připojte napájení k přístroji DMA2501 a znovu konfigurujte připojení k bezdrátové síti pomocí průvodce. 8

11 Médiový server Instalujte dodaný multimediální software, aby přístroj DMA2501 mohl přehrávat soubory uložené v počítači. Jestliže chcete soubory přehrávat pouze z USB zařízení, přeskočte na kapitolu Přehrávání souborů. Software můžete instalovat pouze na počítači Windows. Podrobnosti naleznete v kapitole Parametry počítače. Instalace 1 Založte do CD-ROM mechaniky disk se softwarem a klikněte na Setup (nastavení). Jestliže se úvodní obrazovka neobjeví, najděte a klikněte dvakrát na soubor setup.exe na disku. 2 Zvolte komunikační jazyk. 9

12 3 Objeví se obrazovka průvodce instalací. Postupujte podle pokynů na obrazovce. 4 Na poslední instalační obrazovce zvolte Launch ZyXEL Media Server (spustit Media Server ZyXEL). 10

13 Konfigurace 1 Po skončení instalace se v nástrojovém pruhu objeví níže uvedená ikonka (obvykle vpravo dole). Klikněte na ikonku dvakrát, aby se otevřela konfigurační obrazovka. 2 Na kartě Options (volby) zvolte jazyk a nastavte médiový server tak, aby se automaticky spustil při spuštění počítače. 3 Na kartě Media List (seznam médií) zvolte složky nebo soubory v počítači, které chcete sdílet na přístroji DMA2501, a teprve potom zapněte službu sdílení médií (klikněte na ikonu Start Service, spustit službu). Klikněte na ikonu Add a Folder (přidat složku) a zvolte složku, kterou chcete sdílet. Klikněte na ikonu Remove a Folder (odstranit složku), jestliže chcete složku odstranit ze seznamu. Pokud budete později chtít seznam médií upravit, musíte nejprve službu sdílení médií vypnout. Poté proveďte potřebné změny, a službu znovu zapněte. 11

14 Příklad: přehrávání video souborů Přístroj DMA 2501 dokáže zobrazit fotografie a přehrávat video i audio soubory. V našem příkladu ukážeme, jak přehrávat video soubory. 1 Pomocí dálkového ovladače (tlačítko VIDEO, kurzorová tlačítka, tlačítko OK) zvolte Media Server (Media Server). 2 Kurzorovými tlačítky a tlačítkem OK vyberte médiový server. 12

15 3 Zvolte Video (video, filmy) a potom All Videos (všechny filmy). 4 Vyberte video soubor a stisknutím tlačítka OK spusťte jeho přehrávání. Nastavení IP adresy počítače Jestliže jste připojili port Ethernet přístroje DMA2501 přímo k počítači, nastavte DMA2501 i počítač tak, aby používaly statickou IP adresu v rozmezí a masku podsítě Toto nastavení je nutné, aby počítač a přístroj DMA2501 mohly spolu komunikovat. Než změníte IP adresu počítače, zapište si a uchovejte současnou IP adresu. Podrobnosti o nastavení IP adresy počítače naleznete v Uživatelské příručce. IP adresu přístroje DMA2501 nastavíte v nabídce Setup (nastavení) pomocí kurzorových tlačítek, tlačítka OK a pomocí numerických tlačítek

16 Přehrávání souborů V této kapitole popisujeme, jak přehrát video soubor z připojeného USB zařízení. Přehrávání jiných souborů funguje podobně. 1 Stiskněte tlačítko VIDEO a poté tlačítko OK na dálkovém ovladači. 2 Pomocí kurzorových tlačítek a tlačítka OK na ovladači zvolte USB zařízení. 3 Najděte soubor, který chcete přehrát. Podle potřeby musíte projít několik adresářových úrovní. Pomocí tlačítek vlevo/vpravo se můžete pohybovat mezi jednotlivými stránkami. Na našem příkladě je soubor umístěn v adresáři Video. 14

17 4 Tlačítkem OK na dálkovém ovladači spusťte přehrávání. Soubory s nepodporovanými formáty nebo kodeky se mohou zobrazit nesprávně. DMA2501 podporuje níže uvedené formáty souborů. Podrobnější informace jsou v Uživatelské příručce. Audio Video Obrázky Audio formáty (kontejnery): AAC, M4A, MPEG audio (MP1, MP2, MP3, MPA), WAV, WMA, FLAC, OGG Audio dekodéry: Dolby Digital, DTS, WMA, WMA Pro, MPEG-1 Layer 1/2/3, MPEG-4 AAC-LC, MPEG 4 HE-AAC, MPEG-4 BSAC, LPCM, FLAC, Vorbis Video formáty (kontejnery): MPEG1/2/4, MPEG1/2 PS (M2P, MPG, DAT, VOB), MPEG2 Transport Stream (TS, TP, TRP, M2T, M2TS, MTS), AVI, ASF, WMV, Matroska (MKV), MOV (H.264), MP4, RMP4 Video dekodéry: H.264, WMV9, VC1, MPEG 1/2/4, Xvid, AVC TIF/TIFF, PNG, GIF, BMP, JPEG Parametry počítače Jestliže se vám nedaří instalovat software médiového serveru, zkontrolujte, zda počítač splňuje níže uvedené parametry. Microsoft Windows XP nebo Windows Vista CPU Paměť Periferní zařízení Pevný disk 1.8 GHz Pentium 4 nebo vyšší Doporučuje se 512 MB nebo více CD-ROM mechanika 20 MB nebo více 15

18 Dálkový ovladač 16
