Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II

Transkript

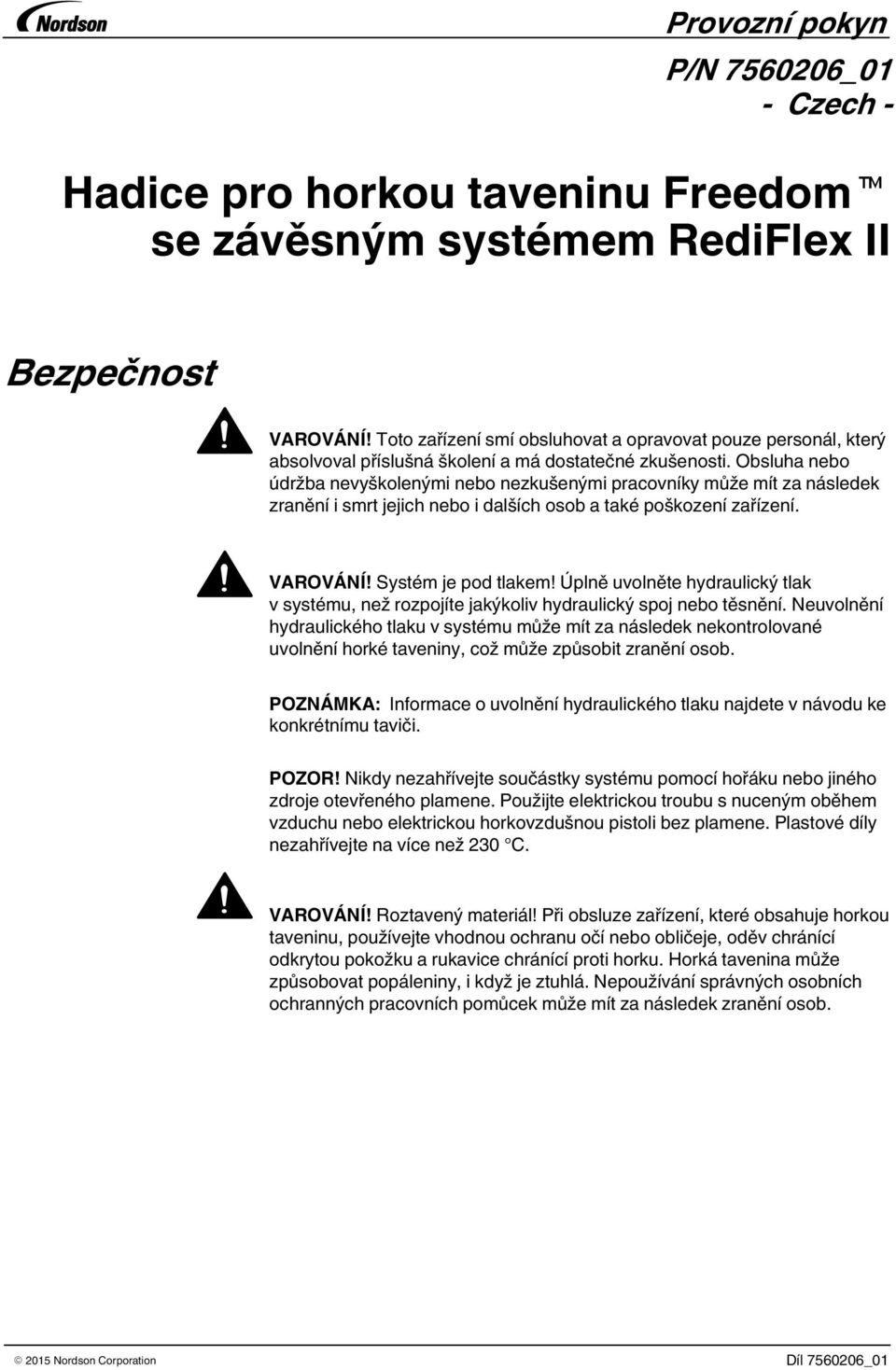

1 Provozní pokyn P/N _01 - Czech - Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II Bezpečnost VAROVÁNÍ! Toto zařízení smí obsluhovat a opravovat pouze personál, který absolvoval příslušná školení a má dostatečné zkušenosti. Obsluha nebo údržba nevyškolenými nebo nezkušenými pracovníky může mít za následek zranění i smrt jejich nebo i dalších osob a také poškození zařízení. VAROVÁNÍ! Systém je pod tlakem! Úplně uvolněte hydraulický tlak v systému, než rozpojíte jakýkoliv hydraulický spoj nebo těsnění. Neuvolnění hydraulického tlaku v systému může mít za následek nekontrolované uvolnění horké taveniny, což může způsobit zranění osob. POZNÁMKA: Informace o uvolnění hydraulického tlaku najdete v návodu ke konkrétnímu taviči. POZOR! Nikdy nezahřívejte součástky systému pomocí hořáku nebo jiného zdroje otevřeného plamene. Použijte elektrickou troubu s nuceným oběhem vzduchu nebo elektrickou horkovzdušnou pistoli bez plamene. Plastové díly nezahřívejte na více než 230 C. VAROVÁNÍ! Roztavený materiál! Při obsluze zařízení, které obsahuje horkou taveninu, používejte vhodnou ochranu očí nebo obličeje, oděv chránící odkrytou pokožku a rukavice chránící proti horku. Horká tavenina může způsobovat popáleniny, i když je ztuhlá. Nepoužívání správných osobních ochranných pracovních pomůcek může mít za následek zranění osob.

2 2 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II Shrnutí Hadice horké taveniny Freedom byla speciálně zkonstruována pro použití s tavičem Freedom a aplikátorem Freedom a integruje v sobě jak rozeznávání součástí, tak aktivační signály elektromagnetických ventilů. POZNÁMKA: Hadice Freedom mohou být použity i na starších tavičích, pokud se použije adaptér pro 12 kolíkový konektor Nordson. Avšak nebude fungovat rozeznávání součástí a aktivace elmag. ventitlů a hadice bude fungovat normálně jako hadice určená pro zastaralý tavič. Číslo dílu adaptéru viz Náhradní díly a příslušenství. Plánované použití Hadice Nordson přepravují proud horké taveniny a jiných termoplastických materiálů mezi tavičem Nordson a vytlačovacím aplikátorem. Odporové snímače teploty (RTD) jsou integrovány do hadice, aby byla zaručena konzistentní regulace teploty a bezpečnost. Spirálovitý topný článek, který je těsně ovinutý kolem jádra hadice, zaručuje rovnoměrný přenos tepla. Aramidová izolace odolná vysokým teplotám snižuje tepelné ztráty. Technické parametry Položka Maximální provozní teplota Maximální provozní tlak Vstupní napětí Technické parametry 204 C 10,34 MPa (1500 psi) 230 V stříd.

3 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II 3 Instalace POZOR! Dohlédněte na to, aby se opletená hadice (neomyvatelná vodou) nenamočila. Pokud se hadice namočí, okamžitě ji vyměňte a odstraňte příčinu. POZOR! Hadice by neměla přicházet do styku se studenou podlahou, studenými podpěrami ani obdobnými povrchy. Studený dotek omezuje proudění lepidla uvnitř hadice a způsobuje tak možné problémy při provozu. Demontáž staré hadice 1. Uvolněte hydraulický tlak v taviči. Viz návod k taviči. 2. Vypněte tavič a odpojte ho od zdroje napájení. 3. Vypněte veškeré aplikátory nebo ruční aplikátory, které aktivují zařízení nebo ruční pistole. Popřípadě zavřete přívod vzduchu do aplikátoru. 4. Odpojte elektrické konektory nebo kabeláž hadice od taviče a aplikátoru. 5. Odpojte otočné spojky hadice z přechodových armatur na koncích hadice pro tavič a aplikátor. 6. Hadici řádně zlikvidujte. Výměna staré hadice za dříve použitou hadici Vyměňujete-li starou hadici za jinou hadici, která již byla použita, musíte nejprve provést tyto kroky, než budete moci pokračovat krokem 2 v rámci Připojení nové hadice, jak je popsáno na straně 4. POZOR! Neotáčejte maticí na hadici, která má uvnitř ztuhlé lepidlo. Mohlo by dojít k poškození jádra hadice. Pokud by byl konec hadice zaplněn zatuhlým lepidlem, mohlo by při otočení pevnou maticí dojít k odtržení některých součástí jádra hadice. POZOR! Při servisu nepokládejte hadici na zem. Mohlo by to způsobit únik tepla a poškození hadice. 1. Zahřejte koncové armatury pomocí teplovzdušného aplikátoru, aby se lepidlo v otočných spojkách roztavilo, než se pokusíte otočit maticemi. 2. Jakmile hadici přiložíte k příslušné armatuře, dovolte, aby teplo přenesené z armatury změkčilo lepidlo v konci hadice. Pomocí mírného tlaku otáčejte maticí tak, aby tavení pokračovalo, dokud nebude možné matici úplně utáhnout.

4 4 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II Připojení nové hadice 1. Opatrně odviňte novou hadici tak, aby se nepřekroutila. 2. Natáhněte novou hadici mezi tavič a aplikátor. Další informace viz Pokyny k instalaci hadic. 3. Připojte otočnou spojku na konci pro tavič k přechodové armatuře na taviči. Alternativní přechodové armatury viz Náhradní díly a příslušenství na straně 9. POZNÁMKA: Hadice Freedom mají vnitřní průměr 1 / 4 palce, ale armatury JIC 9 / (větší) jako hadice, které mají vnitřní průměr 5 / 16 palce. 4. Zapojte elektrický konektor na konci pro tavič do příslušné zásuvky na taviči. 5. Obnovte napájení taviče. Zahřejte tavič a hadici na provozní teplotu. 6. Nechejte lepidlo téct do vhodné nádoby, aby se hadice propláchla od cizích příměsí. 7. Vypněte tavič. 8. Připojte otočnou spojku na konci pro aplikátor k přechodové armatuře na aplikátoru. 9. Zapojte elektrický konektor na konci pro aplikátor do aplikátoru nebo zapojte hadici k aplikátoru, jak je popsáno v návodu k vašemu konkrétnímu aplikátoru. Informace o kompatibilním zapojení hadice viz Zapojení hadice. 10. Obnovte napájení taviče a veškerých zařízení nebo ovladačů, které aktivují aplikátory. Nechejte tavič normálně běžet. 11. Znovu dotáhněte armatury hadice a zkontrolujte případné netěsnosti. 12. Zaizolujte odkryté armatury hadice. Číslo dílu izolační manžety viz Náhradní díly a příslušenství.

5 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II 5 Pokyny k instalaci hadic Hadice zajistěte vhodnými držáky. Nepoužívejte svorky, které by omezily průtok nebo poškodily hadice. X Mezi hadicemi udržujte vzdálenost alespoň 12,7 mm, abyste udrželi správnou teplotu. Pokud byste tento požadavek nedodrželi, docházelo by k přehřívání a následkem toho ke vzniku usazenin, spálenin nebo požáru. K spojování hadic používejte armatury 45 nebo 90. Pokud byste tento požadavek nedodrželi, docházelo by k přehřívání a následkem toho ke vzniku usazenin, spálenin nebo požáru. U hadice 5 / 16 palce dodržujte minimální poloměr ohybu 203 mm. Pokud byste tento požadavek nedodrželi, docházelo by k přehřívání a následkem toho ke vzniku usazenin, spálenin nebo požáru. P/N Hadice správně podepřete, aby nedocházelo k narušení proudění. Při montáži armatur hadice použijte dva ploché klíče. Obrázek 1 Pokyny k instalaci hadic

6 6 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II Nejlepší způsoby vedení hadic Freedom K uchycení hadic použijte závěsy pro hadice RediFlex II nainstalované z výroby (nebo volitelné závěsy, viz strana 9). Závěs RediFlex II je určen k použití s rámovým držákem RediFlex II nebo k uchycení ke stroji pomocí stahovacích pásků. Rámové držáky RediFlex II se prodávají samostatně (P/N ). Závěs RediFlex II se k rámovému držáku připevňuje zasunutím a je zajištěn pružinovým zámkem. Závěs lze sejmout stisknutím jazýčku a vysunutím z držáku. Obrázek 2 Závěs pro hadice RediFlex II připevněný k rámovému držáku RediFlex II na stroji Rámové držáky RediFlex II jsou určeny k připevnění na rám pomocí jednoho šroubu s vnitřním šestihranem velikosti M6 (¼ palce). Další informace viz provozní pokyn pro sadu držáku závěsu hadice (P/N _01). POZNÁMKA: Zvolte správnou délku hadice tak, aby nebyla příliš napnutá ani překroucená. Závěsy rozmístěte co nejrovnoměrněji a k uchycení hadice použijte rámové držáky nebo jiné prostředky. Maximální vzdálenost mezi místy upevnění by neměla překročit 2,5 m v případě jedné hadice a 1,25 m v případě více hadic. Každý držák smí nést nejvýše dvě hadice. Obrázek 3 Dvě hadice připevněné k jednomu rámovému držáku RediFlex II Závěs RediFlex II je určen ke snadnějšímu vedení vzduchových trubic pro elektromagnetické ventily a signálových kabelů. Kabely pro elektromagnetické ventily zakončené závitem M8 a trubice s vnějším průměrem 6 mm je možné vést montážním prvkem souběžně, jak znázorňuje obrázek 4. POZNÁMKA: V případě potřeby protáhněte konec kabelu s konektorem montážním prvkem před instalací trubice. Obrázek 4 Trubice pro elektromagnetické ventily a signálový kabel vedené závěsem hadice RediFlex II

7 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II 7 Zapojení hadice Strana taviče Strana aplikátoru Elektromagnetický ventil (ventily) (červený) (vypuštění) (černý) PE Uzemnění PE 1 CID společný hadice (černá) 2 CID data hadice (fialová) 3 4 RTD hadice RTD pistole 3 5 Topný článek hadice 6 Topný článek hadice Uzemnění Topný článek pistole Topný článek pistole Elmag. ventil - Elmag. ventil S4 S3 S Společné CID pistole Společný RTD CID data pistole Obrázek 5 Zapojení hadice POZNÁMKA: Čip s identifikací součástí (CID) je zabudován do kabelového svazku hadice Freedom. Tento čip je přepisovatelný a uložené informace mohou sloužit při vyhledávání závad i k zjišťování podrobností o údržbě.

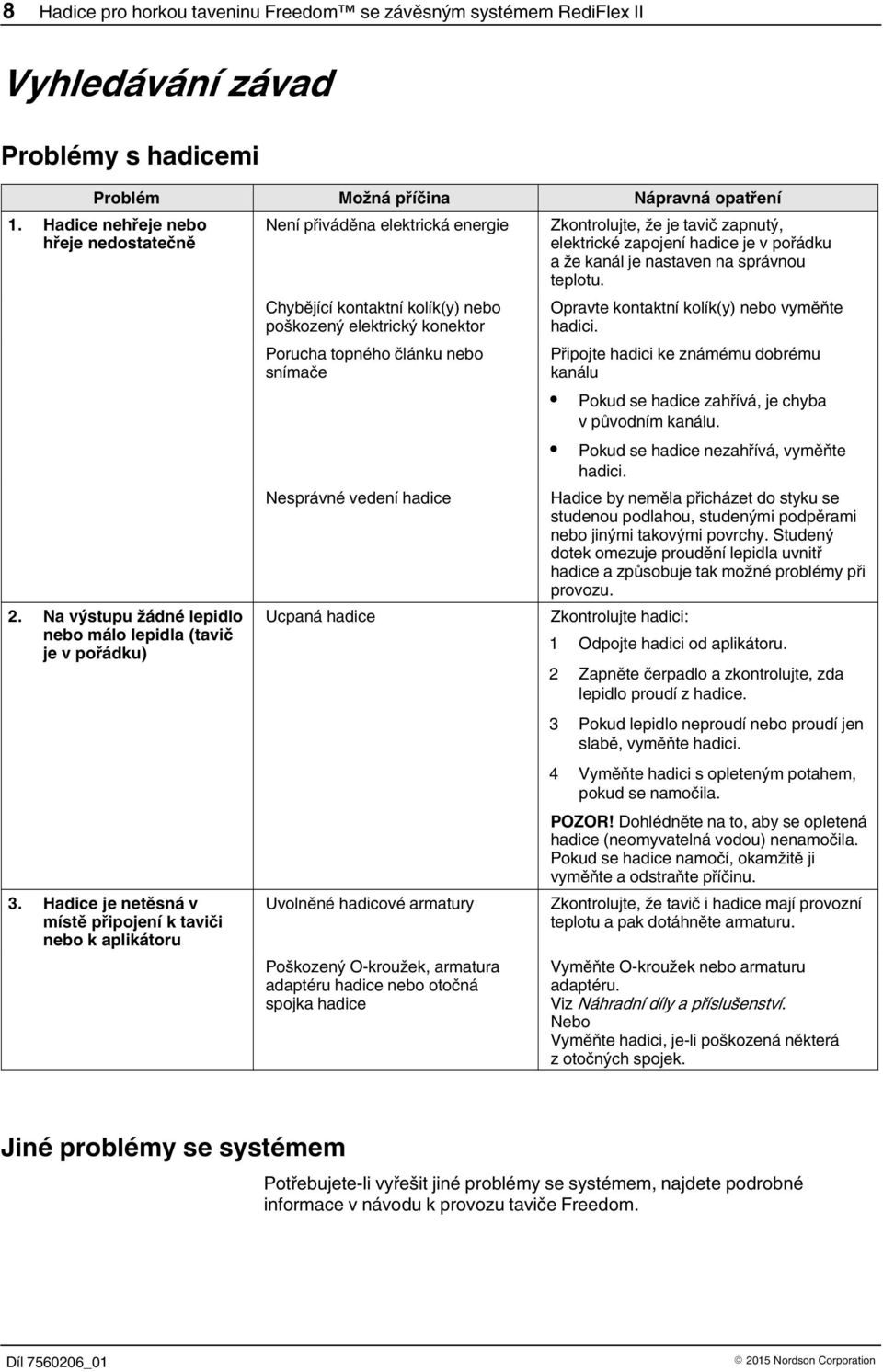

8 8 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II Vyhledávání závad Problémy s hadicemi Problém Možná příčina Nápravná opatření 1. Hadice nehřeje nebo hřeje nedostatečně Není přiváděna elektrická energie Zkontrolujte, že je tavič zapnutý, elektrické zapojení hadice je v pořádku a že kanál je nastaven na správnou teplotu. 2. Na výstupu žádné lepidlo nebo málo lepidla (tavič je v pořádku) 3. Hadice je netěsná v místě připojení k taviči nebo k aplikátoru Chybějící kontaktní kolík(y) nebo poškozený elektrický konektor Porucha topného článku nebo snímače Nesprávné vedení hadice Ucpaná hadice Uvolněné hadicové armatury Poškozený O kroužek, armatura adaptéru hadice nebo otočná spojka hadice Opravte kontaktní kolík(y) nebo vyměňte hadici. Připojte hadici ke známému dobrému kanálu Pokud se hadice zahřívá, je chyba v původním kanálu. Pokud se hadice nezahřívá, vyměňte hadici. Hadice by neměla přicházet do styku se studenou podlahou, studenými podpěrami nebo jinými takovými povrchy. Studený dotek omezuje proudění lepidla uvnitř hadice a způsobuje tak možné problémy při provozu. Zkontrolujte hadici: 1 Odpojte hadici od aplikátoru. 2 Zapněte čerpadlo a zkontrolujte, zda lepidlo proudí z hadice. 3 Pokud lepidlo neproudí nebo proudí jen slabě, vyměňte hadici. 4 Vyměňte hadici s opleteným potahem, pokud se namočila. POZOR! Dohlédněte na to, aby se opletená hadice (neomyvatelná vodou) nenamočila. Pokud se hadice namočí, okamžitě ji vyměňte a odstraňte příčinu. Zkontrolujte, že tavič i hadice mají provozní teplotu a pak dotáhněte armaturu. Vyměňte O-kroužek nebo armaturu adaptéru. Viz Náhradní díly a příslušenství. Nebo Vyměňte hadici, je-li poškozená některá z otočných spojek. Jiné problémy se systémem Potřebujete-li vyřešit jiné problémy se systémem, najdete podrobné informace v návodu k provozu taviče Freedom.

9 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II 9 Náhradní díly a příslušenství Příslušenství Závěsný držák hadice se západkou Teplovzdorné rukavice Chránič hadice Izolační manžeta Montážní blok hadice P/N P/N P/N mm (2,5 palce) P/N P/N Umožňuje umístění Pro použití při Ovinovací chránič proti 51 mm (2 palce) prodření P/N až dvou hadic servisu hadic na horkou taveninu na jeden závěsný 44 mm (1,75 palce) P/N bod (počet: (2 ks v sadě) Používá se k izolaci armatur hadic Vytvarovaná vlnitá trubka a spony k vedení a upevnění hadic Sada oddělovače hadic P/N Udržuje určitou vzdálenost mezi dvěma hadicemi pro maximální efektivitu přenosu tepla Spirálová podpěra P/N Používá se pro rovnoměrnou podporu hadice pomocí jediného závěsného bodu Sada závěsu hadice P/N Pásek na hadici 14 palců P/N palců P/N Používá se pro rovnoměrnou podporu hadice pomocí více závěsného bodu

10 10 Hadice pro horkou taveninu Freedom se závěsným systémem RediFlex II Přechodové armatury a O kroužek ( 5 / 16 palcová hadice, dlouhé tělo) P/N P/N P/N P/N Kabelové adaptéry P/N Popis Adapter, Freedom Hose to ProBlue Melter Adapter, Standard T-Style Gun to Freedom Hose Adapter, Standard WaterWash Gun to Freedom Hose Prohlášení CE najdete v návodu k taviči. Vydání 06/15 Původní copyright z roku Nordson a logo Nordson jsou registrované ochranné známky společnosti společnosti Nordson Corporation. - Překlad originálu -
