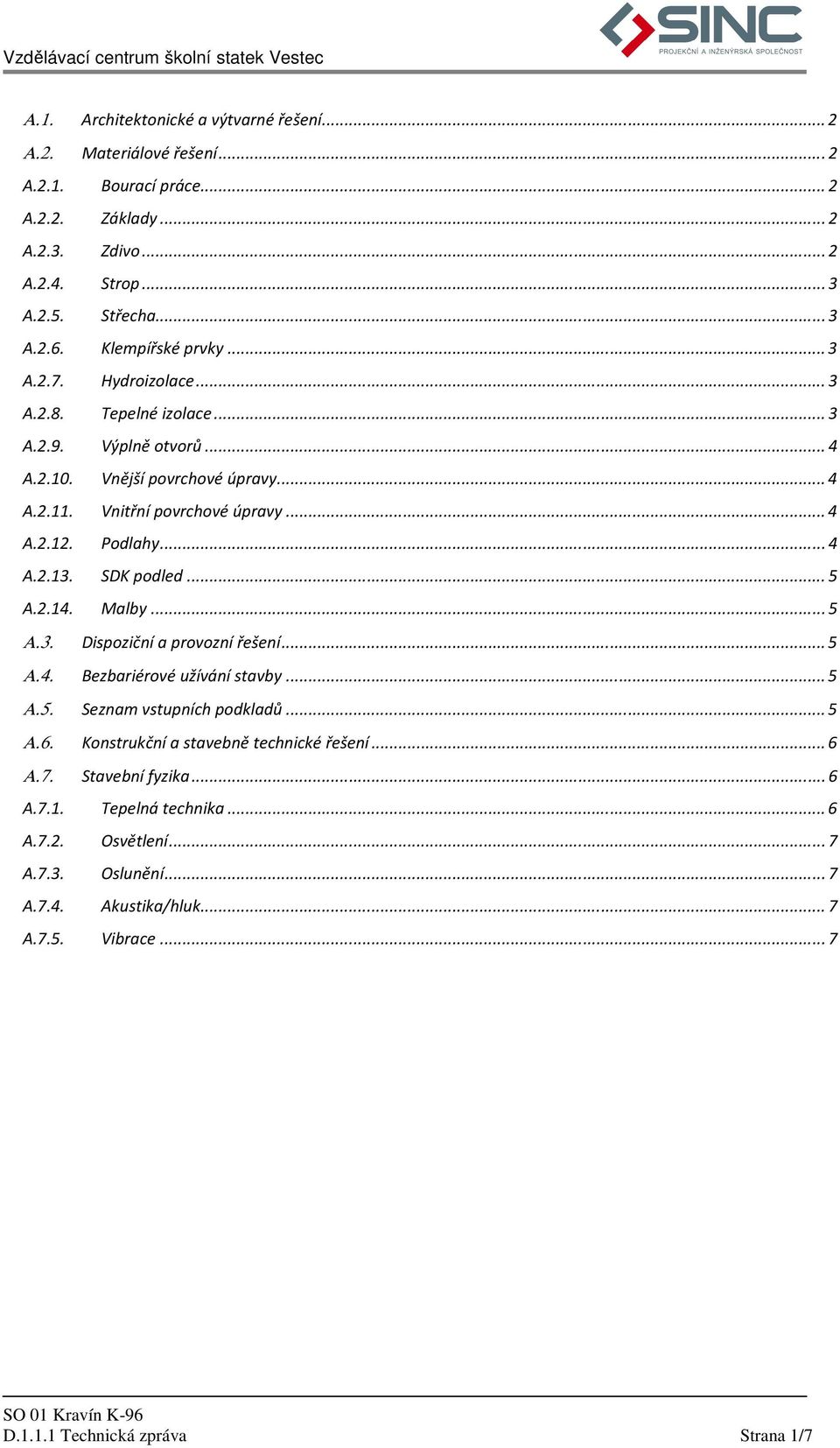

1 Α.1. Architektonické a výtvarné řešení... 2 Α.2. Materiálové řešení... 2 A.2.1. Bourací práce... 2 A.2.2. Základy... 2 A.2.3. Zdivo... 2 A.2.4. Strop... 3 A.2.5. Střecha... 3 A.2.6. Klempířské prvky... 3 A.2.7. Hydroizolace... 3 A.2.8. Tepelné izolace... 3 A.2.9. Výplně otvorů... 4 A Vnější povrchové úpravy... 4 A Vnitřní povrchové úpravy... 4 A Podlahy... 4 A SDK podled... 5 A Malby... 5 Α.3. Dispoziční a provozní řešení... 5 Α.4. Bezbariérové užívání stavby... 5 Α.5. Seznam vstupních podkladů... 5 Α.6. Konstrukční a stavebně technické řešení... 6 Α.7. Stavební fyzika... 6 A.7.1. Tepelná technika... 6 A.7.2. Osvětlení... 7 A.7.3. Oslunění... 7 A.7.4. Akustika/hluk... 7 A.7.5. Vibrace... 7 D Technická zpráva Strana 1/7

2 Α.1. Architektonické a výtvarné řešení Jedná se o rekonstrukci zemědělského objektu v současnosti využívaný jako skladové prostory a dříve také jako kravín o půdorysných rozměrech 76,43 x 11,85 m a výšky 11 m. Objekt se nachází v areálu školního statku ve Vestci. K objektu ze severozápadní strany přiléhají tři přistavěné části, jeden o rozměrech 4,43 x 18,52 m, sloužící jako učebna se sociálním příslušenstvím, kuchyňkou a šatnou. Další, který je stejný na jihovýchodní straně, o rozměrech 2,6 x 4,5 m, sloužil jako shoz steliva. Třetí přístavek o rozměrech 8,4 x 8,1 m slouží jako přístřešek pro hnojící vůz. Před objektem je na jihozápadní části zpevněná plocha umožňující zaparkování a vjezd vozidel do objektu. Přístupová komunikace k objektu je orientována jihovýchodně. Rekonstrukce se bude týkat pouze části objektu. Α.2. Materiálové řešení A.2.1. Bourací práce Na objektu se budou realizovat následující bourací práce: - Vybourání stávajících betonových žlabů v prostoru kravína - Vybourání stávajících betonových kvádrů v prostoru kravína - Vybourání stávající podlahy v prostoru budoucí dílny kovy + dřevo (místnost č. 1.20) na stávající hydroizolaci - Vybourání stávající podlahy v šíři 800 mm pod novou vnitřní zdí - Vybourání stávajících výplní otvorů včetně vnitřních (okna, dveře, vrata) - Vybourání zdí a překladů pro nová okna (některá budou větší oproti původním) - Osekání vnitřních obkladů do výšky 1,2 m - Otlučení vnitřní a vnější omítky z 50% - Demontáž stávajícího vnitřního osvětlení kravína zavěšeného na lankách - Demontáž stávajících klempířských prvků (parapety, svody, okapy) - Rozebrání okapových chodníčků z betonové dlažby 60/60 cm (v místech, kde jsou okapové chodníky řešeny betonovými panely, bude provedeno odříznutí stávajícího panelu ve vzdálenosti 600 mm od líce fasády) - Rozebrání panelů tl. 150 mm v prostoru budoucích voliér včetně podkladního lože ze štěrku A.2.2. Základy Jedná se o rekonstrukci stávajícího objektu, založení objektu se nemění. Vnitřní hala bude rozdělena zdí, pod kterou vznikne nový základový pás šířky 600 mm a hloubky 900 mm pod úrovní stávající hydro-izolace podlah. V severovýchodní části objektu bude protáhnutá střecha, která bude podepřená sloupy. Pod sloupy se provede betonová patka 400/400 mm hluboká mm. Beton pro základové konstrukce C20/25. A.2.3. Zdivo Stávající nosný systém je stěnový podélný s kombinací sloupového systému. Obvodové stěny jsou provedeny ze strusko-pemzo-betonových blokopanelů SPB-60 tloušťky 375 mm, sloupy jsou betonové o rozměrech 300 x 300 mm. D Technická zpráva Strana 2/7

3 Nové zdivo bude z broušených keramických tvárnic tl. 300 mm vyzdívka rozdělující stávající kravín. Dozdívky stávajícího zdiva budou provedeny z keramických tvárnic tl. 365 mm. A.2.4. Strop Železobetonový strop zůstane zachován. Nové stropní konstrukce se nebudou realizovat. A.2.5. Střecha Stávající střecha je sedlová eternitová ve spádem 39,7. Stávající střešní konstrukce bude bezezměny. Nad nově vzniklými prostory voliér pro chov drobné drůbeže bude provedeno nové zastřešení protažením sávající střechy. Nosná část krovu bude ze dřeva sloupky 180/180 mm, průvlak 180/220 mm, krovy 120/160 mm. Zastřešení bude provedeno z falcovaných hliníkových šablon podobné velikosti a tvaru jako stávající eternitová střecha. Skladba střechy S5 viz. Výkres D Řezy nový stav. Barva šablon - břidlice. Kotvení dřevěných sloupků do základové patky viz. detail Dřevěné prvky budou opatřeny bezbarvý tlakovou impregnací proti škůdcům a následně dvojitým lazurovým nátěrem s UV ochranou. Ze spodní části bude krov podbitý cementovláknitými deskami tl. 12 mm. A.2.6. Klempířské prvky Venkovní parapety budou z poplastovaného plechu. Provedení bude odpovídat detailu D Okapy a svody budou také z poplastovaného plechu. Odstín plechu RAL Poplastovaný plech min. tl. 0,6 mm. Klempířské prvky související s novou střešní krytinou z hliníkových šablou budou také hliníkové závětrná lišta, napojení na stávající střechu. A.2.7. Hydroizolace V prostoru místnosti č Dílna bude provedena kompletní nová skladba podlahy včetně hydroizolalce. Na stávající očištěný a vyspravený podklad se provede penetrační nátěr. Vlastní hydroizolace bude provedena z asfaltového pásu s minerální vložkou splňující střední radonový index. Přesah spojů jednotlivých pásů min. 100 mm. Pásy budou napojeny na stávající hydroizolaci obvodového zdiva. A.2.8. Tepelné izolace Kontaktní zateplovací systém třídy A: Objekt bude zateplen kontaktním zateplovacím systémem s izolantem tl. 140 mm. Ve vnitřních prostorách bude jako izolant použita minerální vata. Do venkovních prostor bude použito grafitového polystyrenu s hodnotou ƛ=0,032 W/mK. Dále bude provedeno zateplení soklové části. Do výšky 400 mm nad úrovní terénu bude použit extrudovaný polystyrén tl. 120 mm, v úrovni pod terénem bude tl. 80 mm. Skladba použitého zateplovacího systému ETICS bude splňovat kvalitativní třídu A dle nařízení vlády 190/2002 Sb. v platném znění. Tento požadavek bude doložen osvědčením před započetím realizace zateplení. V prostoru pod parapety bude provedeno parapetní lůžko ve spádu z extrudovaného polystyrenu viz. detail D D Technická zpráva Strana 3/7

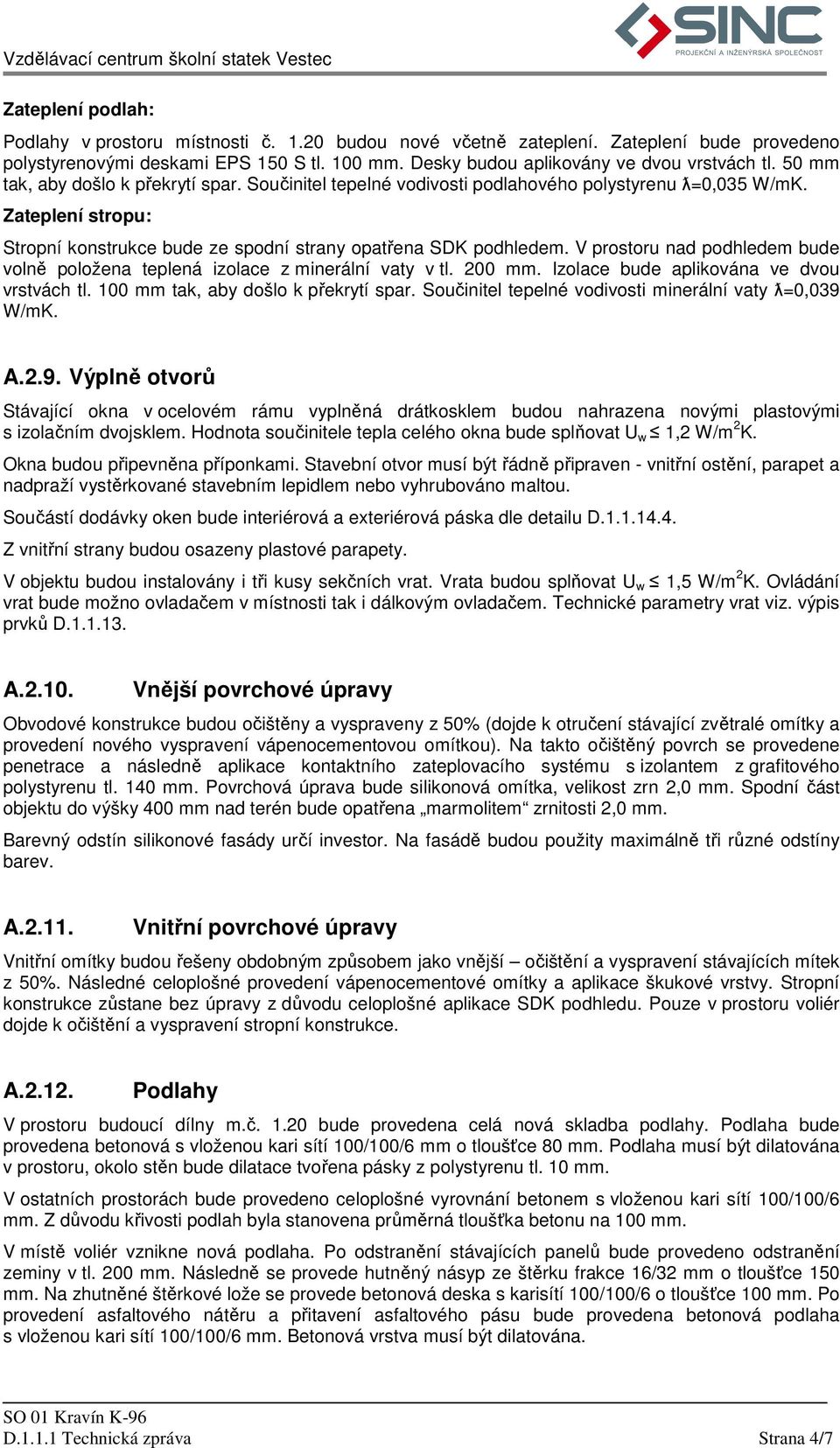

4 Zateplení podlah: Podlahy v prostoru místnosti č budou nové včetně zateplení. Zateplení bude provedeno polystyrenovými deskami EPS 150 S tl. 100 mm. Desky budou aplikovány ve dvou vrstvách tl. 50 mm tak, aby došlo k překrytí spar. Součinitel tepelné vodivosti podlahového polystyrenu ƛ=0,035 W/mK. Zateplení stropu: Stropní konstrukce bude ze spodní strany opatřena SDK podhledem. V prostoru nad podhledem bude volně položena teplená izolace z minerální vaty v tl. 200 mm. Izolace bude aplikována ve dvou vrstvách tl. 100 mm tak, aby došlo k překrytí spar. Součinitel tepelné vodivosti minerální vaty ƛ=0,039 W/mK. A.2.9. Výplně otvorů Stávající okna v ocelovém rámu vyplněná drátkosklem budou nahrazena novými plastovými s izolačním dvojsklem. Hodnota součinitele tepla celého okna bude splňovat U w 1,2 W/m 2 K. Okna budou připevněna příponkami. Stavební otvor musí být řádně připraven - vnitřní ostění, parapet a nadpraží vystěrkované stavebním lepidlem nebo vyhrubováno maltou. Součástí dodávky oken bude interiérová a exteriérová páska dle detailu D Z vnitřní strany budou osazeny plastové parapety. V objektu budou instalovány i tři kusy sekčních vrat. Vrata budou splňovat U w 1,5 W/m 2 K. Ovládání vrat bude možno ovladačem v místnosti tak i dálkovým ovladačem. Technické parametry vrat viz. výpis prvků D A Vnější povrchové úpravy Obvodové konstrukce budou očištěny a vyspraveny z 50% (dojde k otručení stávající zvětralé omítky a provedení nového vyspravení vápenocementovou omítkou). Na takto očištěný povrch se provedene penetrace a následně aplikace kontaktního zateplovacího systému s izolantem z grafitového polystyrenu tl. 140 mm. Povrchová úprava bude silikonová omítka, velikost zrn 2,0 mm. Spodní část objektu do výšky 400 mm nad terén bude opatřena marmolitem zrnitosti 2,0 mm. Barevný odstín silikonové fasády určí investor. Na fasádě budou použity maximálně tři různé odstíny barev. A Vnitřní povrchové úpravy Vnitřní omítky budou řešeny obdobným způsobem jako vnější očištění a vyspravení stávajících mítek z 50%. Následné celoplošné provedení vápenocementové omítky a aplikace škukové vrstvy. Stropní konstrukce zůstane bez úpravy z důvodu celoplošné aplikace SDK podhledu. Pouze v prostoru voliér dojde k očištění a vyspravení stropní konstrukce. A Podlahy V prostoru budoucí dílny m.č bude provedena celá nová skladba podlahy. Podlaha bude provedena betonová s vloženou kari sítí 100/100/6 mm o tloušťce 80 mm. Podlaha musí být dilatována v prostoru, okolo stěn bude dilatace tvořena pásky z polystyrenu tl. 10 mm. V ostatních prostorách bude provedeno celoplošné vyrovnání betonem s vloženou kari sítí 100/100/6 mm. Z důvodu křivosti podlah byla stanovena průměrná tloušťka betonu na 100 mm. V místě voliér vznikne nová podlaha. Po odstranění stávajících panelů bude provedeno odstranění zeminy v tl. 200 mm. Následně se provede hutněný násyp ze štěrku frakce 16/32 mm o tloušťce 150 mm. Na zhutněné štěrkové lože se provede betonová deska s karisítí 100/100/6 o tloušťce 100 mm. Po provedení asfaltového nátěru a přitavení asfaltového pásu bude provedena betonová podlaha s vloženou kari sítí 100/100/6 mm. Betonová vrstva musí být dilatována. D Technická zpráva Strana 4/7

5 V zadní části objektu, před místností 1.16, kde byly původně betonové panely, bude okapový chodník nahrazen betonem tl. 100 mm viz. skladba S9. Pod beton bude provedeno štěrkové lože tl. 150 mm. V místě vrat bude lokálně deska zesílena na 200 mm z důvodu pojezdu těžkou zemědělskou technikou. Kari sítě s minimálním krytím betonu 20 mm, napojování sítí s přesahem jednoho oka. Beton C 16/20. Na betonovou podlahu bude aplikována stěrka ve složení: Barevný strukturovaný nátěr ve dvou vrstvách Přetmelení podkladu Penetrace Vyčištění podkladu Broušení betonového podkladu Stěrka bude aplikována na přebroušený vyčištěný povrch. Stěrka bude vytažena na okolní stěny (fabiony) do úrovně 150 mm. Stěrku možno aplikovat až po vyschnutí betonu (max. vlhkost podkladu 4%). A SDK podled Ve stávajících prostorách, které budou minimálně temperovány, bude provedeno nový SDK podhled ve složení: SDK deska 1x12,5 mm Parotěsná folie Nosný dvojitý rošt pro SDK na závěsech Tepelná izolace z minerální vaty tl. 200 mm (ve dvou vrstvách) A Malby Vnitřní omítky a SDK podhled budou opatřeny bílou dvojitou malbou. Α.3. Dispoziční a provozní řešení Vstup do nově vzniklé dílny je přes zádveří ze západní strany nebo východní strany. Vedle zádveří je sklad. Prostor dílny tvoří samostatnou část objektu. Do montážní haly je vstup přes sklad drobného nářadí. Do montážní haly lze také vstoupit sekčními vraty pro potřeby zásobování montážní haly. Před montážní halou na východní fasádě objektu vzniknou nové voliéry pro chov drobné drůbeže. Celkem bude vybudováno šest voliér. Α.4. Bezbariérové užívání stavby Objekt není řešen bezbariérově. Α.5. Seznam vstupních podkladů Jako vstupní podklad pro projektovou dokumentaci byly použity výkresy z původní projektové dokumentace z let Dále byly při zpracování projektové dokumentace pro stavební povolení použity příslušné ČSN a vyhlášky související se stavbami občanské vybavenosti. D Technická zpráva Strana 5/7

6 Α.6. Konstrukční a stavebně technické řešení Konstrukční řešení objektu je podélný zděný systém ze strusko-pemzo betonových blokopanelů SPB- 60 tl. 375 mm v kombinaci se sloupovým systémem o rozměrech 300 x 300 mm. Stropní konstrukce z panelů včetně betonové mazaniny. Α.7. Stavební fyzika A.7.1. Tepelná technika Součinitelé prostupu tepla jednotlivých konstrukcí, které se budou rekonstruovat splňují požadované hodnoty dle ČSN Obvodová stěna: a b č.v. Položka Materiál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Omítka vápenná Z vr. 10,00 0,880 0,880 0,011 20,0 6,0 0, B.struskové pemzy (1400) Z vr. 350,00 0,640 0,640 0,547 19,9 17,0 31, Omítka vápenocement. Z vr. 15,00 0,990 0,990 0,015 15,8 19,0 1, Z 301 PS Z vr. 5,00 0,800 0,800 0,006 15,7 29,0 0, EPS 70 NEO Z vr. 140,00 0,033 0,035 4,040 15,7 40,0 29, Z 301 Super šedá Z vr. 5,00 0,800 0,800 0,006-14,7 17,0 0, Korekce součinitele prostupu tepla (podle ČSN , TNI a 30) U = 0,020 W/(m 2 K) Součinitel prostupu tepla U = 0,228 W/(m 2 K) Celková měrná hmotnost m = 551,9 kg/m 2 Tepelný odpor R = 4,626 m 2 K/W Teplota rosného bodu θ w = 11,6 C Odpor při prostupu tepla R T = 4,796 Difuzní odpor m 2 K/W Z p = 64, m/s Součinitel prostupu tepla konstrukce splňuje požadavek na U N a U rec U = 0,22849 W/(m 2 K); Zaokrouhleno: U = 0,23 W/(m 2 K); požadovaný U N = 0,30 W/(m 2 K); doporučený U rec = 0,25 W/(m 2 K) Korekce součinitele prostupu tepla (podle ČSN , TNI a 30) U = 0,02 W/(m 2 K) Teplotní faktor vnitřního povrchu: f Rsi,cr = 0,793; f Rsi = 0,973 vyhovuje Strop: a b č.v. Položka Materiál Vr d λ λ ekv R θ s µ vyp Z p 10-9 p d KC mm W/(m K) W/(m K) m 2 K/W C m/s Pa Sádrokarton Z vr. 12,50 0,220 0,220 0,057 20,3 9,0 0, DELTA-FOL REFLEX Z vr. 0,20 0,000 19, , , a-041 Minerální vlna MVV (50) Z vr. 200,00 0,041 0,041 4,878 19,9 5,0 5, Korekce součinitele prostupu tepla (podle ČSN , TNI a 30) U = 0,050 W/(m 2 K) Součinitel prostupu tepla U = 0,245 W/(m 2 K) Celková měrná hmotnost m = 19,4 kg/m 2 Tepelný odpor R = 4,935 m 2 K/W Teplota rosného bodu θ w = 11,6 C Odpor při prostupu tepla R T = 5,135 m 2 K/W Difuzní odpor Z p = 2 237, m/s Součinitel prostupu tepla konstrukce splňuje požadavek na U N a nesplňuje U rec D Technická zpráva Strana 6/7
