Supertvrdé brúsne nástroje

Transkript

1 202 Supertvrdé brúsne nástroje Strana 202 Technické informácie 204 CBN/diamantové nástroje, s keramickým spojivom 208 CBN/diamantové nástroje, galvanicky pokryté Technické informácie N/mm 2 Všeobecne Popri klasických brusivách korund a karbid kremíka a ich ďalších odvodenín napr. zirkokorund, monokryštalický korund a SOL-GEL-korund (SG-korund) získava skupina supertvrdých brusív stále väčší význam. Supertvrdé brusivá sú prírodné a syntetické diamantové, zrnitosti D a zrnitosti zo syntetického kubického nitridu bóru CBN B. CBN, najdrahšie brusivo, sa používa výlučne na opracovanie kalenej ocele. Diamantom sa môžu hospodárne opracovávať všetky iné materiály, prioritne tvrdé materiály, ako sú karbidy, oxidy, nitridy, CFK, GFK, PKB, PKD a samotný diamant, ale aj rôzne plasty a kaučuk. Kremeň Korund SiC CBN Diamant Tvrdosť Tieto supertvrdé brusivá sú podstatne drahšie ako klasické, ale pri optimálnom použití vďaka ich extrémnej tvrdosti, poskytujú výrazné zvýšenie výkonu a tým aj zreteľnú úsporu nákladov. Mikrotvrdosť tepelná stabilita V diagrame sú extrémne rozdiely mikrotvrdosti dobre rozpoznateľné C Hranica použiteľnosti Knoop-mikrotvrdosť N/mm 2 Maximálna tepelná stabilita C

2 Supertvrdé brúsne nástroje 203 Pojivo Pri výrobe LUKAS nástrojov zo supertvrdého brusiva sa používajú nasledovné pojivá: Keramické pojivo U nástrojov s keramickým pojivom sa docieli na základe ich brúsnej vrstvy vysoká životnosť. Sú dobre orovnateľné a pracujú so zníženým prítlakom. Brúsne telesá sa môžu vyrábať vo variabilných rozmeroch a s rozličnou štruktúrou. Môžu sa používať len na mokré brúsenie. Dosahuje sa nimi veľmi dobrá kvalita povrchu. Galvanické nanášanie Galvanicky nanášané nástroje sú normálne cenovo výhodné. V tomto prevedení je dosiahnuteľná väčšia tvarová rozmanitosť. Používajú sa na suché brúsenie. Použitie chladiacej kvapaliny zvyšuje životnosť. Zrno V zásade sa rozhoduje medzi mono- a polykryštalickým typom. U diamantu je výber medzi prírodným a syntetickým materiálom. Navrstvenie zrna z niklu alebo titánu je vhodné pre celý rad použitia. Fyzikálne a chemické vlastnosti, ale aj vzhľad zrna ho určujú pre dané použitie. Diamantové nástroje s keramickým pojivom je opatrené LUKAS kvalitatívnym kódom, čím je určená kompletná receptúra. Okrem toho obdrží zákazník dodatočné údaje o použitej veľkosti zrna a koncentrácií. Podľa ISO 6106 resp. FEPA štandardov sú stanovené jednotlivé veľkosti zrna (zrnitosti nad 251 nie sú uvedené). Oproti obvyklému značeniu zrnitosti platí pre nitrid bóru alebo diamant: čím menšie je číslo, tým jemnejšie zrno čím väčšie je číslo, tým hrubšie zrno. Písmeno B alebo D označuje nitrid bóru alebo diamant; na pravej strane tabuľky sú uvedené US-Mesh ekvivalenty. Rozsah zrnitostí podľa ISO 6106 resp. FEPA a US štandardov CBN Diamant Rozsah zrnitostí µm US Standard Mesh B 46 D /400 B 54 D /325 B 64 D /270 B 76 D /230 B 91 D /200 B 107 D /170 B 126 D /140 B 151 D /120 B 181 D /100 B 213 D /80 B 251 D /70 Pri výbere veľkosti zrna by sa malo brať do úvahy, že supertvrdé brusivo na základe extrémne zníženého opotrebenia brúsneho zrna dosahuje podstatne hladšie povrchy, ako pri bežných brusivách. Prakticky sa používajú prevažne veľkosti zrna medzi 54 a 91 µm.

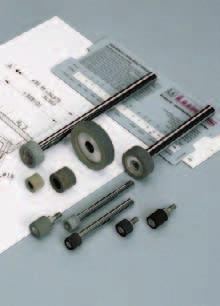

3 204 CBN/diamantové nástroje, s keramickým pojivom Strana 204 Zvláštnosti pri keramickom pojive 205 Výber kvality 206 Prehľad rozmerov brúsnych teliesok 206 Tabuľka veľkosti stopiek pre tvrdokovové stopky 207 Prehľad rozmerov brúsnych kotúčov Zvláštnosti u keramického pojiva Koncentrácia V špecifikácií brúsneho telieska je uvedené C pre koncentráciu brusiva. Koncentrácia sa môže vždy podľa použitia pohybovať v širokých medziach. Udáva informáciu o podiele supertvrdého brusiva na brúsnom teliesku a tým vo veľkej miere určuje vlastnosti brúsneho nástroja a cenu. Tabuľka ukazuje možné pásma koncentrácie. Prevažne používané koncentrácie sú zvýraznené (C160, C200). Varianty koncentrácie C V* Obj.% V*= obj.%x10; tento údaj je tiež potrebný

4 CBN/diamantové brúsne telieska s keramickým pojivom 205 Stopky Rôzne CBN brúsne telieska s keramickým pojivom sa dodávajú výlučne s tvrdokovovými stopkami, pretože tvrdokov v porovnaní s oceľou má trojnásobne vyšší modul pružnosti (E-modul). Tento modul pružnosti vyjadruje, ako silno sa teliesko pôsobením sily deformuje. Tým, že tvrdokovová stopka má vysokú hodnotu E-modulu, dosahuje sa nižšia deformácia nástroja pôsobením brúsnej sily. Tým sú dané výhody, ako napr.: redukcia vyiskrovacích časov, tzn. kratšie časy cyklov brúsneho procesu, zreteľné zlepšenie životnosti nástroja, zníženie nákladov na nástroje a vybavenie, zlepšenie kvality povrchu obrábaného materiálu, zabránenie geometrických odchýlok. V nasledujúcej tabuľke je znázornená voľná dĺžka stopky vo vzťahu k materiálu, tuhosti a priemeru stopky. Základom je oceľová stopka priemeru 3 mm a voľná dĺžka stopky 40 mm s relatívnou tuhosťou 1! U stredne tvrdej kvality sa jednozrnný orovnávač nesmie použiť. Orovnanie môže byť v rozsahu od µm (0,05 0,2 mm). U tvrdej kvality je podľa náročnosti orovnanie potrebné každých brúsnych cyklov. Orovnanie je väčšinou veľmi malé v rozsahu 2 10 µm a uskutočňuje sa rotujúcim diamantovým kotúčom. Pri veľmi tvrdej kvalite a vysokom orovnávacom úbere sa musí eventuálne uskutočniť proces ostrenia mäkkým SIC kotúčom. Pritom by sa nemala prekročiť rýchlosť 10 m/s. Voľba kvality CBN/diamantových brúsnych teliesok s keramickým pojivom Diamantové nástroje s keramickým pojivom je opatrené LUKAS kvalitatívnym kódom, čím je určená kompletná receptúra. Nasledovná tabuľka informuje o používaných zrnitostiach a koncentráciách: Relatívna tuhosť stopky z ocele/tvrdokovu Oceľová stopka priemer 3 mm x 40 mm voľná dĺžka má hodnotu 1 Voľná Priemer stopky dĺžka mm oceľ tvrdokov oceľ tvrdokov oceľ tvrdokov oceľ tvrdokov , nestabilné veľmi stabilné Orovnanie Orovnanie CBN/ a diamantových brúsnych teliesok s keramickým pojivom spĺňa dve základné úlohy: 1. Výrobu pre proces brúsenia nevyhnutného presného geometrického tvaru brúsneho telieska. 2. Aktiváciu brúsneho telieska, tzn. odstránenie otupenia resp. zanesenia. Orovnanie tohto brúsneho nástroja sa môže uskutočňovať v každom prípade len namokro s dostatočným chladením! V závislosti od tvrdosti orovnávaného brúsneho telieska sa používajú rôzne metódy orovnania. U zriedkavej mäkkej kvality sa môže orovnávať jednozrnným orovnávačom alebo rotujúcim SIC kotúčom, a aj rotujúcim diamantovým kotúčom. Orovnanie môže byť v rozsahu do 0,2 mm. Kvalitatívny kód Zrnitosť Koncentrácia Vlastnosť CBN 29* B 54 C 150 univerzálne 34.5 B 54 C B 54 C * B 64 C 200 extrémne tvrdé 70.7 B 76 C 180 tvrdé 54.8* B 91 C 140 stredné 70.1 B 91 C 185 tvrdé 46.2* B 151 C 150 stredné Diamant 15 D D 91 C D D 91 C 160 tvrdé 15.4 D D 91 C 165 tvrdé 18 D* D 151 C 120 *=veľmi úspešné kvality s mnohými oblasťami použitia

5 206 CBN/diamantové brúsne telieska s keramickým pojivom Prehľad rozmerov brúsnych teliesok Priemerové rozmery Odstupňovanie - priemery Dĺžka telieska Výber stopiek*/priemer D T S 1,8 2,0 mm 0,1 mm 3 mm 2 3 mm 2,0 2,6 mm 0,1 mm 4 mm 2 3 mm 3,0 5,0 mm 0,1 mm 5 mm 2 5 mm 5,1 10,0 mm 0,1 mm ako D celé mm 4 10 mm 10,0 40,0 mm 1 mm 10 mm 4 12 mm * dĺžka stopky pozri tabuľku nižšie Obj. číslo napr.: CBN brúsne teliesko kvalita 50.3 D 11 mm, stopka 8x70 Tabuľka stopiek pre tvrdokovové stopky Stopka - priemer S Dĺžky stopky (polotovaru) L 1 mm 2 mm ,5 mm mm mm mm mm mm mm mm Opätovné osadenie stopky je možné. Brúsne telieska sa dajú v zásade zo stopky zosunúť. (asi 20 % dĺžky brúsneho telieska). Tým je možné aj brúsenie z čelnej strany.

6 CBN/diamantové brúsne telieska s keramickým pojivom 207 Prehľad rozmerov a prevedení brúsnych kotúčov Prevedenie 1 neopracované (polotovar) Prevedenie 2 Oceľové púzdro, centrické Prevedenie 3 Oceľové púzdro, 3 mm posunuté Minimálne množstvo objednávky 10 ks Z výrobno-technických dôvodov musí byť dodržaná minimálna hrúbka obloženia W 5 mm. Rozmerová tabuľka Rozmer D Odstupňovanie D Šírka kotúča 14 až 25 mm 1 mm 10 mm 12 mm 15 mm 25 až 40 mm 5 mm 10 mm 12 mm 15 mm Obj. číslo napr.: CBN brúsny kotúč kvalita B 54 C prevedenie 3: D 35 x 10 mm, otvor 8 mm Pri objednávkach prosíme udať požadovaný otvor H.

7 208 CBN/diamantové brúsne telieska, galvanicky nanášané Strana 209 CBN/diamantové brúsne telieska, valcový tvar 211 Diamantové brúsne telieska s tvrdokovom 211 CBN/diamantové brúsne telieska, guľovitý tvar 215

8 CBN/diamantové brúsne telieska, galvanicky nanášané 209 Diamantové brúsne telieska, valcový tvar Označenie D T S L 1 mm mm mm mm Dodávané zrnitosti D 91 D 126 D 151 DS DS , DS DS , DS DS , DS DS , DS DS DS DS DS Balenie: 1 ks každého druhu Obj. číslo napr.: DS D 126 na sklade dodáva sa v krátkej lehote dodáva sa ako špeciálne vyhotovenie

9 210 CBN/diamantové brúsne telieska, galvanicky nanášané CBN brúsne telieska, valcový tvar Označenie D T S L 1 mm mm mm mm Dodávané zrnitosti B 91 B 126 B 151 CS CS , CS CS , CS CS , CS CS , CS CS CS CS CS Balenie: 1 ks každého druhu Obj. číslo napr.: CS B 126 na sklade dodáva sa v krátkej lehote dodáva sa ako špeciálne vyhotovenie

10 CBN/diamantové brúsne telieska, galvanicky nanášané 211 Diamantové brúsne telieska s tvrdokovom, valcový tvar Označenie D T S L 1 mm mm mm mm Dodávané zrnitosti D 91 D 126 D 151 DSH , DSH , DSH , DSH , DSH , DSH , Balenie: 1 ks každého druhu Obj. číslo napr.: DSH D 126 Prevedenie v CBN-kvalite sa dodáva na objednávku. Diamantové brúsne telieska, guľovitý tvar Označenie D S L 1 mm mm mm Dodávané zrnitosti D 91 D 126 D 151 DSK DSK DSK DSK DSK DSK Balenie: 1 ks každého druhu Obj. číslo napr.: DSK D 126 na sklade dodáva sa v krátkej lehote dodáva sa ako špeciálne vyhotovenie

11 212 CBN/diamantové brúsne telieska, galvanicky nanášané CBN brúsne telieska, guľovitý tvar Označenie D S L 1 mm mm mm Dodávané zrnitosti B 91 B 126 B 151 CSK CSK CSK CSK CSK CSK Balenie: 1 ks každého druhu Obj. číslo napr.: CSK B 126 Iné tvary sa dodávajú na objednávku. na sklade dodáva sa v krátkej lehote dodáva sa ako špeciálne vyhotovenie

12 Diamantové pilníky, galvanicky nanášané 213 Strana Diamantové pilníky pre ručné pilovacie stroje 214 Diamantové ihlové pilníky 214 Diamantové ryhovacie pilníky 214

13 214 Diamantové pilníky, galvanicky nanášané Diamantové pilníky pre ručné pilovacie stroje Označenie Tvar Prierez L 2 L 1 mm mm mm Dodávané zrnitosti D 91 D 126 D 151 DF 3122 plochý, jednostranne pokrytý 4x DF 3130 okrúhly DF 3131 trojhranný 2x Balenie: 1 ks každého druhu Obj. číslo napr.: DF 3122 D 126 Diamantové ihlové pilníky Označenie Tvar Prierez L 2 L 1 mm mm mm Dodávané zrnitosti D 91 D 126 D 151 DF 3140 plochý 5,0x1, DF 3142 trojhranný 3,5x3, DF 3143 štvorhranný 2,5x2, DF 3144 polkruhový 5,2x1, DF 3145 okrúhly DF 3146 nožovitý 5,1x1, Balenie: 1 ks každého druhu Obj. číslo napr.: DF 3145 D 126 Diamantové ryhovacie pilníky Označenie Tvar Prierez L 2 L 1 mm mm mm Dodávané zrnitosti D 91 D 126 D 151 DF 3110 jazýčkový 4 x DF 3111 plochý 3 x 1, DF 3112 štvorhranný 2 x DF 3113 trojhranný Balenie: 1 ks každého druhu Obj. číslo napr.: DF 3110 D 126 na sklade dodáva sa v krátkej lehote dodáva sa ako špeciálne vyhotovenie
