1 PROGRAM DALŠÍHO VZDĚLÁVÁNÍ KOMINÍK KONTROLA A ČIŠTĚNÍ SPALINOVÝCH CEST ( H) OBOR KOMINÍK (36-56-H/01) STUDIJNÍ TEXT K VZDĚLÁVACÍMU MODULU KONTROLA PRŮCHODNOSTI KOMÍNŮ, ČIŠTĚNÍ KOMÍNŮ, KOUŘOVODŮ A SPOTŘEBIČŮ NA PEVNÁ PALIVA (KÓD MODULU KC 5) Učebnice vznikla v rámci projektu Další profesní vzdělávání pro technické kvalifikace registrační číslo CZ.1.07/3.2.05/ Projekt byl spolufinancován Evropským sociálním fondem a státní rozpočtem České republiky.

2 PROGRAM DALŠÍHO VZDĚLÁVÁNÍ KOMINÍK KONTROLA A ČIŠTĚNÍ SPALINOVÝCH CEST ( H) OBOR KOMINÍK ( H) STUDIJNÍ TEXT K VZDĚLÁVACÍMU MODULU KONTROLA PRŮCHODNOSTI KOMÍNŮ, ČIŠTĚNÍ KOMÍNŮ, KOUŘOVODŮ A SPOTŘEBIČŮ NA PEVNÁ PALIVA (KÓD MODULU KC 5) MGR. JIRÍ MOTAL ING. MILOSLAV SCHWARZER STŘEDNÍ ŠKOLA POLYTECHNICKÁ, OLOMOUC, ROOSEVELTOVA Učebnice vznikla v rámci projektu Další profesní vzdělávání pro technické kvalifikace registrační číslo CZ.1.07/3.2.05/ Projekt byl spolufinancován Evropským sociálním fondem a státní rozpočtem České republiky. 2

3 OBSAH OBSAH... 3 ÚVOD KONTROLA PRŮCHODNOSTI KOMÍNU, ČIŠTĚNÍ KOMÍNŮ, KOUŘOVODŮ A SPOTŘEBIČŮ NA PEVNÁ PALIVA TECHNICKÁ PRAVIDLA ČIŠTĚNÍ KOMÍNŮ A KOUŘOVODŮ (SPALINOVÉ CESTY) KOMÍNY A KOUŘOVODY NEPRŮLEZNÉ LHŮTY KONTROL A ČIŠTĚNÍ SPALINOVÝCH CEST ČIŠTĚNÍ KOMÍNOVÝCH PRŮDUCHŮ Z ÚSTÍ KOMÍNA ČIŠTĚNÍ KOMÍNOVÝCH PRŮDUCHŮ Z VYMETACÍCH ČÁSTÍ VYBÍRÁNÍ PEVNÝCH ZNEČIŠŤUJÍCÍCH ČÁSTÍ ČÍŠTĚNÍ KOUŘOVODŮ KOMÍNY A KOUŘOVODY PRŮLEZNÉ ČIŠTĚNÍ KOMÍNOVÝCH PRŮDUCHŮ A KOUŘOVODŮ PROLÉZÁNÍM NÁZVOSLOVÍ KOMÍNŮ, ROZDĚLENÍ KOMÍNŮ DLE ČSN EN ZÁKLADNÍ NÁZVOSLOVÍ KOMÍNŮ TŘÍDĚNÍ KOMÍNŮDLE ČSN EN Popisový štítek Rozdělení podle teplotní třídy Rozdělení podle tlakové třídy Rozdělení podle třídy odolnosti vůči kondenzátu Rozdělení podle třídy odolnosti proti korozi Rozdělení podle třídy odolnosti proti vyhoření sazí + vzdálenost Konstrukcí KRESLENÍ KOMÍNŮ NA STAVEBNÍCH VÝKRESECH SLOVNÍK SEZNAM OBRÁZKŮ DOPORUČENÁ LITERATURA POUŽITÉ ZDROJE VĚDOMOSTNÍ TESTY

4 ÚVOD Správné a hlavně pravidelné čištění komínů, tedy spalinové cesty jako celku je hlavní a nedílnou součástí každodenní práce každého kominíka, jako odborně způsobilé osoby, která je držitelem zivnostenského oprávnění v oboru kominictví. Vyčištěný spotřebič, jeho kouřovod a samotný komínový průduch až po jeho ústí má zásadní vliv na hospodárný a efektivní provoz spotřebičů paliv a má tedy úsporný i ekonomický dopad spojený s náklady na vytápění daného objektu. Povinnost zajištění pravidelných kontrol a čištění komínů vyplývá z platné právní legislativy o podmínkách požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv na straně jedné a správné dodržování pracovních postupů a používání předepsaného pracovního vybavení a pomůcek ze strany jednotlivých kominíků na straně druhé, vyplývajících z platných daných norem ČSN. Autoři textu 4

5 1 KONTROLA PRŮCHODNOSTI KOMÍNU, ČIŠTĚNÍ KOMÍNŮ, KOUŘOVODŮ A SPOTŘEBIČŮ NA PEVNÁ PALIVA STUDIJNÍ CÍLE KAPITOLY Po prostudování této kapitoly dokážete: Správně popsat pracovní postupy a lhůty při čištění různých druhů komínových průduchů Popsat jaké další činnosti následují po vyčištění komínového průduchu Popsat okolnosti týkající se provedené kontroly anebo čištění spotřebičů paliv, kouřovodů a komínových průduchů např. při zjištění nedostatků, které bezprostředně ohrožují požární bezpečnost, zdraví, život nebo majetek osob a které nelze odstranit na místě KLÍČOVÉ POJMY Spotřebič paliv, kouřovod, komínový průduch, kontrola komínu, čištění komínu 1.1 TECHNICKÁ PRAVIDLA Technická pravidla jsou ve smyslu 3.1 ČSN EN normativním dokumentem obsahující pravidla správné praxe podle 3.5 ČSN Jsou vytvořena na základě konsenzu a přijata na úrovni odvětví nezávislou schvalovací komisí se zastoupením dotčených orgánů a organizací. Mají charakter veřejně dostupného dokumentu vypracovaného ve spolupráci zainteresovaných stran pomocí konzultací a postupů konsenzu a od okamžiku jejich schválení jsou uvedenými orgány a organizacemi považována za uznaná technická pravidla vyjadřující stav techniky podle ustanovení 1.5 ČSN EN (TPK K 01-01, 2010, s. 8) 1.2 ČIŠTĚNÍ KOMÍNŮ A KOUŘOVODŮ (spalinové cesty) Čištění komínů a kouřovodů se zajištuje v souladu s nařízením vlády č.91/2010 Sb., o podmínkách požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv. Čištění komínů a kouřovodů provádí odborně způsobilá osoba, kterou je držitel živnostenského oprávnění v oboru kominictví. Čištění komínů a kouřovodů se provádí pracovní technologií, která spočívá zejména v odstraňování pevných usazenin z komínového průduchu a z kouřovodu u spotřebičů na pevná paliva. K čištění patří i vybírání pevných znečišťujících částí nahromaděných 5

6 v neúčinné výšce komínového průduchu a odstraňování kondenzátů ze spalinové cesty. Při čištění se čistí i zařízení instalovaná na spalinové cestě jako jsou lapače jisker, komínové hlavice, regulátory tahu apod. O provedeném čištění komínů a kouřovodů vydá odborně způsobilá osoba písemnou zprávu podle vzoru uvedeného v příloze 2 k nařízení vlády č. 91/2010 Sb. viz vzor: 6

7 Zpráva o provedení kontroly anebo čištění spalinové cesty se vystavuje na každou spalinovou cestu. Jsou-li tedy v kotelně tři spotřebiče, z nichž každý je připojen na samostatnou spalinovou cestu, vystaví se zpráva o provedení kontroly anebo čištění spalinové cesty pro každý spotřebič a jeho spalinovou cestu. Pokud odborně způsobilá osoba při čištění zjistí nedostatky, které bezprostředně ohrožují požární bezpečnost, zdraví, život nebo majetek osob a které nelze odstranit na místě, neprodleně oznámí tuto skutečnost písemnou cestou - v případě nedostatků způsobených nedodržením technických požadavků na stavbu oznámí tuto skutečnost příslušnému stavebnímu úřadu a v případě nedostatků týkajících se nedodržení požadavků na požární bezpečnost oznámení podá orgánu státního požárního dozoru. (TPK K 03-01, 2010, s. 8) OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, z jakých důvodů je důležité mít v pravidelných intervalech a předepsaným způsobem vyčištěnou spalinovou cestu a spotřebič paliv? 1.3 KOMÍNY A KOUŘOVODY NEPRŮLEZNÉ Čištění komínů a kouřovodů se obvykle provádí u spotřebičů, které nejsou v době čištění komína v provozu. Teplota čištěného povrchu komínového průduchu má odpovídat použitému kominickému nářadí (aby nedošlo při vyšší teplotě k jeho poškození). Před čištěním komínů se ověří, které komínové průduchy přísluší ke spotřebičům paliv, u kterých se bude čištění provádět. Pro ověření lze použít např. i pasport komínů. Před čištěním komínového průduchu se doporučuje provést utěsnění komína v sopouchu nebo spotřebiče (dvířek u kamen, popř. u sporáků i utěsnění plátů) ucpávkou proti znečištění. Provést opatření proti možnému proniknutí sazí do prostoru se spotřebičem paliv (které nelze zcela vyloučit) se doporučuje zejména u uzavíratelných krbů napojených na svislý kouřovod ve funkci komína. Doporučuje se provést utěsnění uzavíracích dvířek krbu, popelníku příp. dalších otvorů. V prostoru kolem krbu by měla být provedena ochrana podlahy např. balicím papírem, rozloženými novinami nebo ochrannou fólií. S mimořádnou opatrností je nutné přistupovat k čištění komínového průduchu otevřeného krbu. Před čištěním se doporučuje provést zejména utěsnění spalinové cesty např. v místě spalinové klapky a ochrana podlahy kolem krbu podle Po provedeném čištění komínů a kouřovodů se spalinová cesta uvede do původního stavu, odstraní se ucpávky proti prašnosti popř. použité ochranné prostředky (balicí papír, noviny, ochranná fólie). Doporučuje se provést kontrolu funkce spalinové cesty zatopením ve spotřebiči. (TPK K 03-01, 2010, s. 12) 7

8 1.3.1 LHŮTY KONTROL A ČIŠTĚNÍ SPALINOVÝCH CEST Lhůty kontrol a čištění spalinové cesty, vybírání pevých značiˇšťujících částí a kondenzátu a čištění spotřebiče paliv za období jednoho roku jsou uvedeny v příloze č. 1 nařízení vlády č. 91/2010 Sb. viz tabulka: 8

9 OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, jakým správným pracovním postupem a za dodržení jakých podmínek se má provádět cištění neprůlezných komínů a kouřovodů? ČIŠTĚNÍ KOMÍNOVÝCH PRŮDUCHŮ Z ÚSTÍ KOMÍNA Před čištěním komínového průduchu z ústí komína se provede kontrola přístupové cesty, zda světlá výška přístupové komunikace k výstupu na střechu není menší než 1700 mm a prostor komunikace je osvětlen. Provede se kontrola žebříku, zda jeho stav je bez zjevných závad a zajišťuje bezpečný přístup ke střešnímu výlezu. Při otevírání střešního výlezu je nutné posoudit, zda je otevíravá část bezpečně ukotvena k rámu, aby nedošlo k jejímu pádu ze střechy. Po otevření střešního výlezu se vizuálně posoudí technický stav komínové lávky, zejména zakotvení lávky do střechy nebo do komínového tělesa a stav pochozí plochy lávky. Posoudí se orientačně i stav komínového tělesa a krycí desky komína, aby byl vstup na komínovou lávku u komína bezpečný. Pokud je přístup ke komínovému tělesu řešen jiným způsobem, např. nášlapnými stupni na ploše střechy, nástupní plošinou u komínového tělesa nebo stupadly či žebříky po komínovém tělese, je vždy nutné posoudit, zda přístup ke komínu a jeho ústí je bezpečný. Jestliže kterákoliv část přístupové komunikacenezajišťuje bezpečný přístup k ústí komína, nelze čištění komínového průduchu z jeho ústí provádět do doby, než se závada odstraní. Čištění komínového průduchu z ústí komína se provádí jeho vymetáním od ústí komínového průduchu k jeho půdici. Pro vymetání komínového průduchu se používá kominický strojek, kartáč nebo slunce. Materiál používaných čistících pomůcek musí odpovídat materiálu čištěného komínového průduchu. Průduchy z cihel a keramických materiálů se obvykle čistí strojkem s ocelovými pružinami. Čistící strjek se zatěžuje kominickou pogumovanou koulí upevněnou na krátkém řetízku. Kominický provaz z kůže nebo umělé hmoty musí svou délkou odpovídat nejméně délce čištěného komínového průduchu. Při spouštění a vytahování kominického strojku je nutné postupovat pozvolna, aby se neznečistilprostor se spotřebičem paliv. Strojek musí projít celou stavební výškou komína. Komínové průduchy vytvořené z nekorodující nebo žáruvzdorné oceli popř. z kompozitního materiálu se čistí nekovovými kartáči obvykle kruhového průřezu velikosti, která odpovídá čištěnému komínovému průduchu. Pro komínové vložky z nerezového plechu se může použít také kominický strojek, který má pružiny ze 9

10 stejného materiálu (nerezové). Pro zatížení čistícího kartáče nebo strojku se používá kominická pogumovaná koule. Čistit je možné pouze komínové průduchy, které jsou zaneseny pevnými usazeninami s výjimkou dehtů. Pokud jsou nevhodnou obsluhou nebo nevhodným palivem komínové průduchyzaneseny dehty, je možné komínové průduchyvyčistit pouze: a) vypálením dehtů podle TPK 06-01, vypalování komínů b) mechanickým odstraněním dehtů např. vyfrézováním speciální frézou c) použitím chemických prostředků podle pokynů výrobce. POZNÁMKA: Při volbě technologie odstraňování dehtů je nutné přihlížet k materiálu komínového průduchu. Při čištění komínových průduchů z ústí komína se provede vyčištění zařízení namontovaných na komínové hlavě jako je např. lapač jisker, spalinový ventilátor, komínové hlavice apod. Pokud zařízení nad ústím komínového průduchu neumožňují čištění komínového průduchu (např. jednoduchým demontováním nebo odklopením zařízení), nelze komínový průduch z ústí komína čistit do doby, než je závada odstraněna. (TPK K 03-01, 2010, s. 10) ČIŠTĚNÍ KOMÍNOVÝCH PRŮDUCHŮ Z VYMETACÍCH ČÁSTÍ Vymetací otvory se zřizují v půdním prostoru nebo nad střechou u budov, kde není možné čistit komínové průduchy z ústí komína. Při čištění komínového průduchu z vymetacího otvoru nesmí být nad ústím komína žádné zařízení (lapač jisker, komínová hlavice, ventilátor) kromě komínového nástavce, pokud je ve smyslu ČSN pevně ukotven k průběžné a celistvé komínové vložce (např. přinýtováním ke kovové vložce). Pokud se čištění komínového průduchu provádí vymetacím otvorem z půdního prostoru, provede se kontrola, zda světlá výška přístupové komunikace k vymetacímu otvoru a prostoru před ním není menší než 1700 mm. Vnitřní prostor v okolí vymetacího otvoru musí být osvětlen. Jestliže je vymetací otvor nad střechou budovy, provede se kontrola podle kapitoly 4. Podlaha kolem vymetacíh otvorů má být nehořlavá (třídy reakce na oheň A1,A2), do vzdálenosti nejméně 600 mm od povrchu komína a do vzdálenosti 300 mm od vnější hrany komínových dvířek na obě strany. Požární bezpečnost při čištění může být zajištěna i jiným způsobem, např. použitím nehořlavé podložky odpovídajícího rozměru. Čištění komínového průduchu z vymetacího otvoru se provádí po otevření komínových dvířek. Dlouhým průtlačným kartáčem se protahuje komínový průduch směrem nahoru tak daleko, až se vysune kartáč nebo kominický strojek z ústí komína (pozná se podle uvolnění tlaku-pozor na elektrické vedení poblíž komína!). Pak se kartáč opatrně vytahuje zpět k vymetacímu otvoru, před vytažením se oklepe v komínovém průduchu a vytáhne ven. 10

11 Při čištění komínového průduchu od vymetacího otvoru k půdici komínového průduchu se postupuje podle kapitoly 4. Při práci je nutné postupovat pomalu a ohleduplně. Vhodné je spouštění provazu do komínového průduchu s kladkou, aby se předešlo tření provazu o komín VYBÍRÁNÍ PEVNÝCH ZNEČIŠŤUJÍCÍCH ČÁSTÍ Pevné znečišťující části se ukládají do nádob připravených majitelem objektu nebo uživatelem spotřebiče. Pokud obsahují i saze nebo dehty jsou klasifikovány jako nebezpečný odpad. Ten je majetkem objednatele, který ho vyprodukovala je proto povinen ho likvidovat zákonným způsobem. POZNÁMKA:Volně uložené (vymetené) saze jsou velmi hořlavé a lehce se vznítí např. od nedopalku cigarety. Proto je nutné ukládat je na bezpečné místo. Vysoká teplota hořících sazí přispívá k rozšiření požáru. Poměrně bezproblémovým způsobem je vybírání znečišťujících částí z vybíracího otvoru, který je situován ve sklepě nebo jiném technickém, nebytovém prostoru. Po otevření a očištění komínových dvířek se pevné znečišťující části vybírají obvykle pomocí lopatky a smetáčku do pomocného vědra a odnesou do připravené nádoby. Po vybrání znečišťujících částí a očištění okolí se komínová dvířka uzavřou a zajistí. Při vybírání pevných znečišťujících částí z vybíracích otvorů v bytovém prostoru se postupuje takovým způsobem, aby se omezilo znečištění prostoru, v kterém je vybírací otvor situován. Doporučuje se použít průmyslový vysavač, kterým se pevné znečišťující části z vybíracího otvoru vysají po opatrném pootevření komínových dvířek. Vysáté pevné znečišťující části se uloží do připravené nádoby. Problematické je vybírání pevných znečišťujících částí ze spalovacích komor uzavíratelných a otevřených krbů, které jsou situovány do bytového prostoru. Při vybírání nelze vyloučit proniknutí pevných znečišťujících částí do bytového prostoru, zejména u otevřených (ale i uzavíratelných)krbů a u krbových kamen, připojených do svislých kouřovodů ve funkci komínů. Při vybírání pevných znečišťujících částí se doporučuje použít výkonný průmyslový vysavač. Vysáté pevné znečišťující části se uloží do připravené nádoby ČÍŠTĚNÍ KOUŘOVODŮ Rozebíratelné, obvykle kovové kouřovody, se čistí po jejich demontáži. Při demontáži nelze vyloučit, že z konců kouřovodů vypadnou pevné usazeniny do prostoru se spotřebičem paliv. Kouřovody se obvykle čistí rozebrané na místě, ve kterém nevadí případné malé znečištění (na dvoře, ve sklepě, na chodbě apod.). Průduch kouřovodu se vyčistí krátkým průtlačným kartáčem. Vymetené pevné znečišťující části se uloží do připravené nádoby. Vyčištěný kouřovod se složí do původního stavu a namontuje do spalinové cesty. Nerozebíratelné kouřovody se čistí z čistících otvorů na kouřovodu, které se před čištěním musí otevřít. Čistící otvory se zřizují obvykle v místě směrových změn kouřovodu, takže průduch kouřovodu lze čistit krátkým průtlačným kartáčem, zvlášť 11

12 ve vodorovné a svislé části kouřovodu. Pevné usazeniny se protlačují z části do komínového průduchu a z části do spotřebiče paliv, odkud se pak odstraní a uloží do připravené nádoby. Kontrola vyčištění se provede baterkou a zrcátkem nebo endoskopem. (TPK K 03-01, 2010, s. 11) OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, jakým správným pracovním postupem a nářadím byste provedli vyčištění rozebíratelného a nerozebíratelného kouřovodu? 1.4 KOMÍNY A KOUŘOVODY PRŮLEZNÉ Průlezné komíny a kouřovody musí mít min. velikost průduchu 450 x 450 mm, aby se průduch dal prolézt. U větších komínových průduchu se montují do stěny stoupací železa. Průlezné komíny pro čištění komína prolézaním se vyskytují v omezeném množství u starých budov. V současné době se nenavrhují ani neprovádějí. Čištění průlezných komínů a kouřovodů lze provádět pouze u spotřebičů, které nejsou v době čištění komína a kouřovodu v provozu. Spotřebič a spalinová cesta musí být vychladlé. Teplota vnitřního povrchu spalinové cesty nesmí být při čištění komínového průduchů prolézáním vyšší než + 30 C. Před čištěním komína se musí zjistit, zda je komínové zdivo v takovém technickém stavu, že zajistí bezpečnost odborně způsobilé osoby (kominíka) při čištění komínového průduchu prolézáním. Před čištěním komínového průduchu se doporučuje provést jeho utěsnění v místě sopouchu ucpávkou proti prašnosti. Doporučuje se provést i utěsnění souboru dvířek u spotřebičů připojených na čištěný komín. Po provedeném čištění komínů a kouřovodů se spalinová cesta uvede do původního stavu, odstraní se ucpávky proti prašnosti popř. použité ochranné prostředky. Doporučuje se provést kontrolu funkce spalinové cesty zatopením ve spotřebiči. Při čištění průlezných komínových průduchů bez jejich prolézání se postupuje podle kapitoly a (čištění komínových průduchů z ústí komína a vymetacích částí!) ČIŠTĚNÍ KOMÍNOVÝCH PRŮDUCHŮ A KOUŘOVODŮ PROLÉZÁNÍM Při čištění komína prolézáním odborně způsobilá osoba (kominík) ometá stěny komínového průduchu odpovídajícím nařadím.komíny se prolézají speciální kominickou technikou, případně se používá horolezecká technika nebo provazový žebřík. U průlezných komínových průduchů, které jsou opatřeny stoupacími železy, se odborně způsobilá osoba (kominík) pohybuje při čištění po těchto zabudovaných železech. 12

13 Průlezné kouřovody se čistí prolézáním jejich průduchů a čištěním pevných usazenin ometením stěn. Vymetání se provádí po tahu, tzn., že kominík při čištění postupuje od spotřebiče k sopouchu. Pevné znečišťující části se ze dna kouřovodu vyhrnou ven čistícím otvorem a uloží do připravených nádob. Vhodným způsobem odstraňování pevných znečišťujících části z kouřovodu je použití výkonného průmyslového vysavače. (TPK K 03-01, 2010, s. 12) OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, proč je nutné mít v pravidelné lhůtě správně zkontrolovanou a vyčištěnou spalinovou cestu, kouřovod a spotřebič paliv? SHRNUTÍ Z hlediska bezpečného provozu spotřebičů paliv a spalinových cest je nezbytně nutné mít dané komínové průduchy a spotřebiče předepsanými pracovními postupy vyčištěné a to předepsanými pracovními postupy a nářadím a dále pak provádět kontroly, čištění komínů a spotřebičů paliv v pravidelných a zákonem stanovených lhůtách. Pouze při dodržování výše uvedených pravidel dojde k zajištění požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv. 13

14 2 NÁZVOSLOVÍ KOMÍNŮ, ROZDĚLENÍ KOMÍNŮ DLE ČSN EN STUDIJNÍ CÍLE KAPITOLY Po prostudování této kapitoly dokážete: Správně a podle platné normy pojmenovat jednotlivé části komína a spalinové cesty KLÍČOVÉ POJMY Spalinová cesta, komín Spalinová cesta je souhrnné označení pro vedení spalin od kouřového hrdla spotřebiče paliv do volného ovzduší. Spalinová (kouřová) cesta je zpravidla tvořena průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. Komín je zpravidla svislá konstrukce s průduchem, jehož část od sopouchu po ústí komína je určena pro odvod spalin a část od sopouchu po půdici je určena pro jímání kondenzátu nebo tuhých částí spalin. Komín může obsahovat více průduchů. 2.1 ZÁKLADNÍ NÁZVOSLOVÍ KOMÍNŮ Z důvodu, že kominická činnost je úzce specializovaná odvětvím stavební činnosti, je nutné se v úvodu seznámit s pojmy a názvoslovím, které se týkají komínů a spalinových cest. Tato terminologie se používá jak v normách, tak i na pracovištích. 1. Spalinová cesta - je souhrnné označení pro vedení spalin od kouřového hrdla spotřebiče paliv do volného ovzduší. Spalinová (kouřová) cesta je zpravidla tvořena průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. 2. Kouřovod - je konstrukce s průduchem, určeným pro odvod spalin od kouřového hrdla spotřebiče do sopouchu komína, popř. do volného prostředí (kouřovod s funkcí komína). Obrázek 1 Kouřovody (BANADOR, Jak vybrata správně zapojit kouřovody? [online], 2014, [cit ]. Dostupný z: 14

15 3. Komín - je zpravidla svislá konstrukce s průduchem, jehož část od sopouchu po ústí komína je určena pro odvod spalin a část od sopouchu po půdici je určena pro jímání kondenzátu nebo tuhých částí spalin. Komín může obsahovat více průduchů. Obrázek 2 Komín (autoři textu) 15

16 4. Komín vnitřní - je komín vedený uvnitř budovy. 5. Komín venkovní - je komín vedený po plášti budovy. 6. Komínový plášť - je část konstrukce komína s funkcí nosnou, ochrannou i estetickou. Jeho součástí může být i ochranné pouzdro, popř. komínová přepážka. 7. Komínový průduch - je prostor v konstrukci komína, určený k odvodu spalin do volného ovzduší. 8. Vzduchový průduch - je dutina mezi komínovým průduchem a pláštěm komína, kterou se přivádí spalovací vzduch ke spotřebiči paliv, nebo se odvádí spaliny v případě jejich proniknutí netěsností komínového průduchu. 9. Stěna komínového průduchu - je konstrukce od vnitřního líce komínového průduchu po vnější povrch komínového pláště; u vícevrstvých komínů je tvořena komínovou vložkou, tepelně izolační vrstvou (případně vzduchovou mezerou) a komínovým pláštěm. 10. Jednovrstvý komín - je komín, jehož průduch je tvořen komínovým pláštěm. Obrázek 3 Jednovrstvé podtlakové komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: Popisek: A - tvárnicová stěna komína, B - trubková stěna komína, 1 - keramická tvárnice s nevětranými dutinami, 2 - plnostěnná tvárnice, 3 - plnostěnné trubkové stěny z plechu nebo keramického materiálu, 4 - keramická trubka s nevětranými 11. Vícevrstvý komín - je komín, jehož konstrukce se skládá z komínové vložky vytvářející komínový průduch, z izolační vrstvy a z komínového pláště. 16

17 Obrázek 4 Podtlakové třívrstvé komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: Popisek: A - třívrstvé stěny bez vzduchové mezery, B - třívrstvé stěny se vzduchovou mezerou, 1 - plášťová tvárnice s dutinami, 2 - plášťová tvárnice plnostěnná, 3 - třívrstvý komín s tepelně izolační vrstvou a vzduchovou mezerou, 4 - komín se vzduchovou mezerou bez tepelně izolační vrstvy 12. Společný komínový průduch - je průduch, do kterého je připojeno více spotřebičů paliv z více než jednoho podlaží. 13. Komínová vložka - je tenkostěnný komínový prvek určený pro vytvoření průduchu ve vícevrstvém komíně, tepelně a dilatačně oddělený od komínového pláště. Obrázek 5 Flexibilní nerezová komínová vložka (OCELMAT S.R.O., [online], 2014, [cit ]. Dostupný z: 17

18 14. Půdice - je nejnižší místo komínového průduchu, nebo společného sběrače v komíně. 15. Sopouch - je otvor v komínovém plášti a komínové vložce, sloužící k propojení průduchu kouřovodu s průduchem komína. Obrázek 6 Napojení sopouchu a dvířek (Komíny Kašpar, Dodatečné napojení sopouchu a dvířek, [online], 2014, [cit ]. Dostupný z: Čistící otvor - je otvor v plášti kouřovodu nebo komínovém plášti a v komínové vložce, sloužící ke kontrole a čištění průduchu kouřovodu nebo komínového průduchu. 17. Vymetací otvor - je otvor v komínovém plášti, popř. i v komínové vložce, sloužící k vymetání, čištění a kontrole komínového průduchu spotřebičů na tuhá a kapalná paliva z půdního prostoru, popř. ze střechy. 18. Vybírací otvor - je otvor v komínovém plášti, popř. i komínové vložce, sloužící k vybírání tuhých částí spalin z půdice komínového průduchu spotřebičů na tuhá a kapalná paliva. 19. Kontrolní otvor - je otvor v komínovém plášti, v komínové vložce a kouřovodu určený ke kontrole komínového průduchu, kondenzátní jímky a k odstraňování kondenzátu spalin. 20. Kondenzátní jímka - je vodotěsný prostor v průduchu komína určený pro jímání kondenzátů spalin. 18

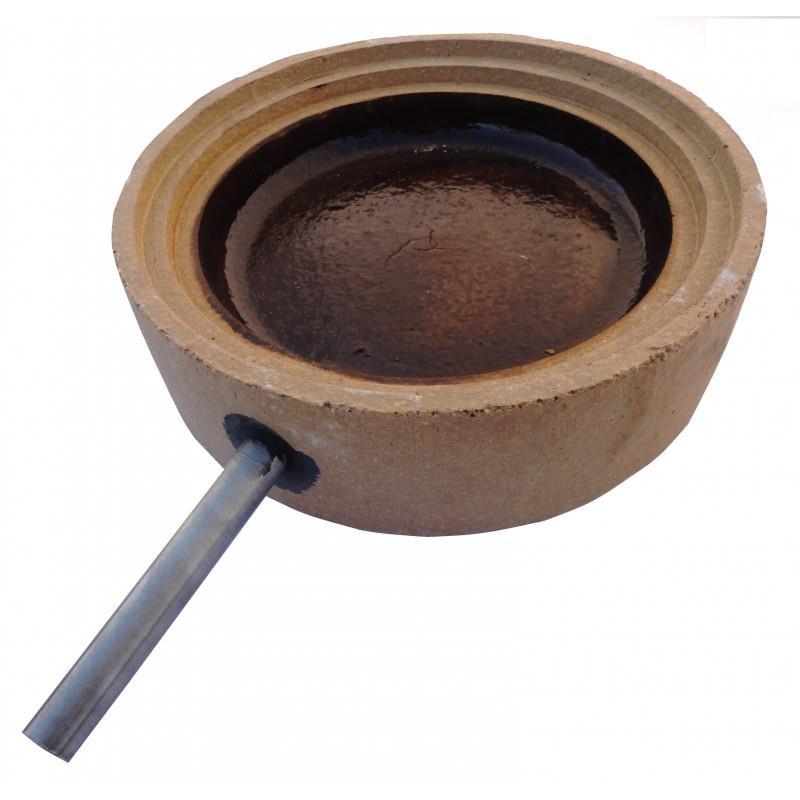

19 Obrázek 7 Kondenzátní jímka (Nový komín s.r.o., Komínové díly, [online], 2014, [cit ]. Dostupný z: Kondenzátní potrubí - je vodotěsné potrubí, které je napojeno na potrubí komínového průduchu nebo kouřovodu a slouží k odvodu kondenzátu. 22. Ústí komína - je místo, ve kterém spaliny opouštějí komínový průduch, popř. komínový nástavec a vstupují do volného ovzduší. 23. Komínová hlava - je nejvýše položená ukončující část konstrukce komína. 24. Krycí deska - je konstrukční prvek, který tvoří komínovou hlavu a je určený pro ochranu konstrukce komína shora před účinky povětrností a účinky spalin. Obrázek 8 Krycí deska (Výrobce komínových systémů TUMA Fotogalerie, [online], 2014, [cit ]. Dostupný z: 19

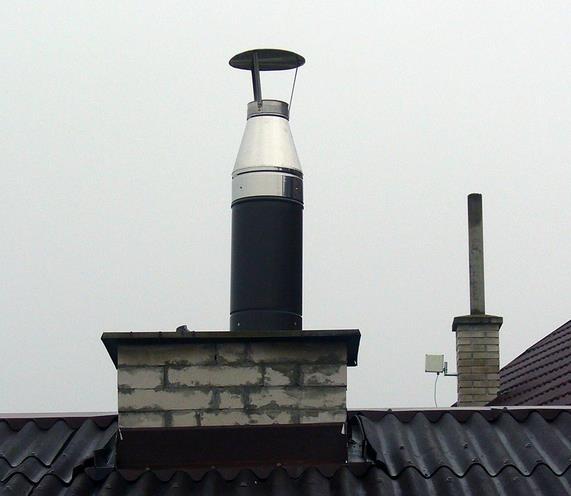

20 25. Komínový nástavec - je tenkostěnný prvek, prodlužující komínový průduch a tím účinnou výšku komína nad komínovou hlavou. Obrázek 9 Komínový nástavec (Kominictví Lammel Marek, Fotogalerie, [online], 2014, [cit ]. Dostupný z: Účinná výška - komínového průduchu je svislá vzdálenost od půdice sopouchu po ústí komínového průduchu. 27. Neúčinná výška - komínového průduchu je svislá vzdálenost od půdice sopouchu k půdici komínového průduchu. 28. Spalinová klapka - je samočinný uzávěr v kouřovodu nebo průduchu komína, který uzavírá kouřovou cestu v závislosti na chodu spotřebiče. 20

21 Obrázek 10 Spalinová klapka (TZBINFO, Bezpečnostní a právní aspekty odstaveného plynového zařízení, [online], 2014, [cit ]. Dostupný z: bezpecnostni-a-pravni-aspekty-odstaveneho-plynoveho-zarizeni-z-provozu) 29. Přirozený komínový tah - je podtlak v komínovém průduchu vytvořený z účinné výšky průduchu komína a rozdílu hustoty vzduchu a spalin. Přirozený komínový tah je vytvořen pouze konstrukcí komína. 30. Umělý komínový tah - je podtlak v sopouchu uměle vytvořený zařízením na nucený odtah spalin, např. spalinovým ventilátorem. 31. Kouřové (spalinové) hrdlo - je součást spotřebiče paliv určená k jeho připojení na kouřovod. 32. Spotřebič paliv - je zařízení, ve kterém se spalováním přeměňuje chemická energie tuhého kapalného nebo plynného paliva na teplo. 33. Uzavřený spotřebič - (u plynových spotřebičů v provedení C) je spotřebič paliv s odděleným spalovacím oběhem, tzn., že přívod spalovacího vzduchu, spalovací prostor a odvod spalin jsou plynotěsně odděleny od prostoru, ve kterém je spotřebič umístěn. 21

22 34. Uzavíratelný spotřebič - je spotřebič paliv, u něhož lze regulovat přívod spalovacího vzduchu nasávaného z prostoru, ve kterém je umístěn. Množství nasávaného vzduchu je ovlivněno podtlakem v sopouchu. 35. Otevřený spotřebič - (u plynových spotřebičů v provedené B) je spotřebič paliv, u něhož nelze uzavřít přívod spalovacího vzduchu. Nasává si spalovací vzduch z prostoru, ve kterém je umístěn, přičemž množství nasávaného vzduchu není ovlivněno podtlakem v sopouchu. 36. Přerušovač tahu - je zařízení ke snížení podtlaku v sopouchu s přisáváním vzduchu do kouřovodu spotřebičů na plynná nebo kapalná paliva s atmosférickým hořákem. Součást přerušovače tahu má být pojistka zpětného tahu. Obrázek 11 Přerušovač tahu (Unical,e-schop, Přerušovač tahu BK/ /, [online], 2014, [cit ]. Dostupný z: Suchý komín - má komínový průduch, ve kterém nedochází ke kondenzaci spalin. (Teplota spalin na povrchu komínového průduchu v jeho ústí je vyšší než teplota kondenzace vodních par obsažených ve spalinách - podmínka správného návrhu komína) 38. Mokrý komín - má komínový průduch, ve kterém dochází k dlouhodobé nebo trvalé kondenzaci spalin. 39. Přetlakový komín - je zpravidla svislá konstrukce s komínovým průduchem a někdy i se vzduchovým průduchem, odvádějící spaliny pod přetlakem od sopouchu po ústí komína. Součástí přetlakového komína je i zařízení pro odvod kondenzátu ze spalin. 22

23 40. Samostatný (jednotlivý) komínový průduch - je průduch, do kterého je napojen jeden nebo více spotřebičů z jednoho podlaží. 41. Samostatný (jednotlivý) kouřovod - je kouřovodný průduch, do kterého je napojen jeden spotřebič. 42. Přetlak v kouřovém hrdle je rozdíl mezi tlakem spalin v kouřovém hrdle a atmosférickým tlakem v místě připojení spotřebiče za provozu. 43. Vlhkost spalin - je obsah vody ve spalinách, jak v plynné, tak i v kapalné fázi (kondenzát). Měrná vlhkost spalin, je hmotnost vody v (g) nebo (kg) připadající na 1 kg suchých spalin. 44. Odolnost vůči vlhkosti - je vlastnost, která zamezuje negativnímu působení vlhkosti obsažené ve spalinách na komínové těleso a tím jeho případnému poškození nebo narušení funkce. (ČSN EN 1443, 2000, s. 7-9) OTÁZKY K ZAMYŠLENÍ Zamyslete se nad tím, proč je nutné znát přesné názvosloví komínů a spalinových cest? 2.2 TŘÍDĚNÍ KOMÍNŮdle ČSN EN 1443 Třídění komínů se provádí na základě většího množství parametrů, kterým pak musí odpovídat i Označení komínů. Každý komín musí být opatřen značkou, která se skládá z několika symbolů Popisový štítek Tabulka č. 1 Značení komínů (autoři) 23

24 2.2.2 Rozdělení podle teplotní třídy Tabulka č. 2Teplotní třída komínu podle zkušební teploty (autoři) Teplotní třída Jmenovitá provozní teplota ( o C) T T T T T T T T T T T Rozdělení podle tlakové třídy Tabulka č. 3 Tlakové třídy komínů podle zkušebního tlaku (autoři) Třída Únik (l.s -1.m -2 ) Zkušební tlak (Pa) N1 2, pro komíny s přirozeným tahem N2 3, pro komíny s přirozeným tahem P1 0, pro přetlakové komíny P2 0, pro přetlakové komíny H1 0, pro vysokopřetlakové komíny H2 0, pro vysokopřetlakové komíny 24

25 2.2.4 Rozdělení podle třídy odolnosti vůči kondenzátu Třída D - Pro komíny, které jsou plánovitě provozovány v suchém prostředí. Třída W - Pro komíny, které jsou plánovitě provozovány v suchém prostředí Rozdělení podle třídy odolnosti proti korozi Stanovuje se podle použitého paliva. 1 plyn, 2 LTO do obsahu síry 0,2% a dřevo pro otevřené topeniště, 3 LTO s obsahem síry nad 0,2%, dřevo pro uzavřené topeniště, uhlí, rašelina Rozdělení podle třídy odolnosti proti vyhoření sazí + vzdálenost Konstrukcí O pro komíny bez odolnosti při vyhoření sazí, G pro komíny odolné při vyhoření sazí. K této třídě se udává údaj o vzdálenosti vnějšího povrchu komína od hořlavých stavebních konstrukcí (v mm). OTÁZKY K ZAMYŠLENÍ Z jakého důvodu je podle Vás nutné mít komínové těleso označeno dle normy? 2.3 KRESLENÍ KOMÍNŮ NA STAVEBNÍCH VÝKRESECH Komínové a ventilační průduchy, šachty se v půdorysu kreslí obrysem. VELMI TLUSTOU čarou, nešrafuje-li se materiál stěnové konstrukce; pokud se materiál stěnové konstrukce šrafuje - kreslí se TLUSTOU PLNOU čarou; komínové průduchy se v půdorysu značí grafickou značkou, nerozlišují se značkou podle druhu odvodu spalin (viz obrázek 12). Obrázek 12 Značení komínového průduchu (autoři textu) 25

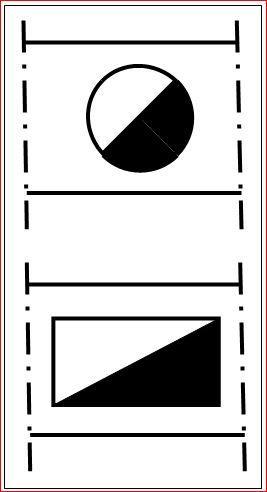

26 sopouchy (obr. 13), zaústění větracích otvorů (obr. 14), vybírací, vymetací a čistící otvory (obr. 15) se v půdorysu kreslí TLUSTOU PLNOU čarou. Obrázek 13 Kreslení sopouchů (autoři textu) Obrázek 14 Kreslení zaústění větracích otvorů (autoři textu) Obrázek 15 Kreslení vymetacích, vybíracích a čistících otvorů (autoři textu) Průduchy se v půdorysu označí číselnou značkou podlaží, ve kterém jsou do něho zaústěny spotřebiče, popř. zaústěno nebo vyústěno odvětrání. Komínové průduchy, větrací průduchy, šachty a jejich polohové umístění ve stěně nebo k jiným konstrukcím se kótují: délkovými kótami; na ose průduchu, kde nad vynášecí kótovací čáru se uvede rozměr strany, kterou vynášecí čára protíná; 26

27 na odkazové čáře průměrem nebo součinem rozměrů, na prvním místě je rozměr strany, od které vychází čára. OTÁZKY K ZAMYŠLENÍ Z jakého důvodu je podle Vás nutné mít komínové těleso označeno dle normy? SHRNUTÍ Komíny a spalinové cesty mají své specifické značení, které neodpovídá žádnému jinému odvětví stavební činnosti. Toto značení je přesně uvedené téměř ve všech obecnějších normách, které se týkají této problematiky, a navíc je v těchto normách také uvedeno přesné označení, které musí být umístěno na každém komínovém tělese, aby byla možná jeho co nejpřesnější identifikace. Test Zpět na Obsah 27

28 SLOVNÍK Spalinová cesta - dutina určená k odvodu spalin do volného ovzduší Komín jednovrstvá nebo vícevrstvá konstrukce s jedním nebo více průduchy Ústí komína místo, ve kterém spaliny opouštějí komínový průduch, popř. průduch komínového nástavce a vstupují do volného ovzduší Komínový průduch dutina v komínové vložce (nebo dutina ohraničená stěnou komínového průduchu) určená k odvodu spalin do volného ovzduší Komínový plašt vnější část konstrukce komína, která přichází do styku s přilehlým nebo vnějším okolím nebo se nachází pod vnějším obkladem či opláštěním Sopouch konstrukční díl komína, do kterého je připojen kouřovod. Zpravidla je vytvořen tvarovkou ve formě T kusu, u spalinových cest spotřebičů na plynná paliva v tlakové třídě P a H to může být i patní koleno Tahový regulátor nastavitelná klapka zabudovaná do spalinové cesty, která umožnuje regulované přisávání vzduchu do komína a tím reguluje komínový tah Účinná výška komínového průduchu rozdíl výšek mezi osou sopouchu a ústím komína Spotřebič paliv zařízení, ve kterém vznikají spaliny, které musí být odvedeny do volného ovzduší Kouřovod konstrukční díl nebo díly určené pro spojení mezi spalinovým hrdlem spotřebiče paliv a sopouchem Spalinové hrdlo součást spotřebiče určená k jeho připojení na kouřovod 28

29 SEZNAM OBRÁZKŮ Obrázek 1 Kouřovody (BANADOR, Jak vybrata správně zapojit kouřovody? [online], 2014, [cit ]. Dostupný z: 14 Obrázek 2 Komín (autoři textu) Obrázek 3 Jednovrstvé podtlakové komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: 16 Obrázek 4 Podtlakové třívrstvé komíny (TZBINFO, Funkční a konstrukční rozdělení komínů, [online], 2014, [cit ]. Dostupný z: 17 Obrázek 5 Flexibilní nerezová komínová vložka (OCELMAT S.R.O., [online], 2014, [cit ]. Dostupný z: 17 Obrázek 6 Napojení sopouchu a dvířek (Komíny Kašpar, Dodatečné napojení sopouchu a dvířek, [online], 2014, [cit ]. Dostupný z: dodatecne-napojeni-sopouchu-a-dvirek) Obrázek 7 Kondenzátní jímka (Nový komín s.r.o., Komínové díly, [online], 2014, [cit ]. Dostupný z: 19 Obrázek 8 Krycí deska (Výrobce komínových systémů TUMA Fotogalerie, [online], 2014, [cit ]. Dostupný z: 19 Obrázek 9 Komínový nástavec (Kominictví Lammel Marek, Fotogalerie, [online], 2014, [cit ]. Dostupný z: 20 Obrázek 10 Spalinová klapka (TZBINFO, Bezpečnostní a právní aspekty odstaveného plynového zařízení, [online], 2014, [cit ]. Dostupný z: 21 Obrázek 11 Přerušovač tahu (Unical,e-schop, Přerušovač tahu BK/ /, [online], 2014, [cit ]. Dostupný z: ) Obrázek 12 Značení komínového průduchu (autoři textu) Obrázek 13 Kreslení sopouchů (autoři textu) Obrázek 14 Kreslení zaústění větracích otvorů (autoři textu) Obrázek 16 Kreslení vymetacích, vybíracích a čistících otvorů (autoři textu)

30 DOPORUČENÁ LITERATURA JIŘÍK, František. Komíny 4., přepracované vydání. Praha:Grada Publishing, ISBN ČSN EN Komínové konstrukce-všeobecné požadavky. Praha: Český normalizační institut, ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv. Praha: Český normalizační institut, Nařízení vlády č. 91/2010 Sb. o podmínkách požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv. Technická pravidla TPK Komíny a kouřovody (spalinové cesty) K Technická pravidla čištění spalinových cest (schválena dne HK CR/4/10/05). ISBN Technická pravidla TPK Komíny a kouřovody (spalinové cesty) K Kontrola spalinových cest (schválena dne HK CR/4/10/03). ISBN

31 POUŽITÉ ZDROJE ČSN EN Komínové konstrukce-všeobecné požadavky. Praha: Český normalizační institut, 2000 CSN Komíny a kouřovody Navrhování, provádění a připojování spotřebičů paliv. Praha: Ceský normalizační institut, 2010 Nařízení vlády č. 91/2010 Sb. o podmínkách požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv. Technická pravidla TPK Komíny a kouřovody (spalinové cesty) K Technická pravidla čištění spalinových cest (schválena dne HK CR/4/10/05). ISBN Technická pravidla TPK Komíny a kouřovody (spalinové cesty) K Kontrola spalinových cest (schválena dne HK CR/4/10/03). ISBN

32 VĚDOMOSTNÍ TESTY TEST KE KAPITOLE 1: 1. Cištění komínů a kouřovodů (spalinové cesty) se provádí v souladu a) s vyhláškou MVCSR č. 111/1981 Sb. o čištění komínů b) s nařízením vlády č. 91/2010 Sb. o podmínkách požární bezpečnosti při provozu komínů, kouřovodů a spotřebičů paliv c) se zákonem č. 22/1997 Sb. o technických požadavcích na výrobky 2. Cištění komínů a kouřovodů se provádí pracovní technologií, která spočívá a) zejména v odstranování pevných usazenin z komínového průduchu a z kouřovodu u spotřebičů na pevná paliva b) zejména v odstranování pevných usazenin z komínového průduchu a z kouřovodu u spotřebičů na plynná paliva c) zejména v odstranování pevných usazenin z komínového průduchu a z kouřovodu u spotřebičů na kapalná paliva 3. Cištění komínů a kouřovodů se obvykle provádí u spotřebičů, které v doběčištění komína a) jsou v provozu b) jsou v provozu, ale jen v kategorii A u tzv. uzavíratelných spotřebičů c) nejsou v provozu 4. Pokud odborně způsobilá osoba při čištění zjistí nedostatky, které bezprostředně ohrožují požární bezpečnost, zdraví, život nebo majetek osob a které nelze odstranit na místě a nedostatky se týkají nedodržení požární bezpečnosti, neprodleně oznámí tuto skutečnost a) příslušnému orgánu státního požárního dozoru b) příslušnému stavebnímu úřadu c) příslušnému státnímu úřadu 5. Při čištění instalovaná zařízení jako lapače jisker nebo komínové hlavice a) nečistí se vůbec b) čistí se jen při vysokém znečištění c) čistí se společně se spalinovou cestou 6. Kontrolu spalinové cesty provádí a) odborně způsobilá osoba, kterou je držitel živnostenského oprávnění v oboru kominictví b) servisní technik plynových spotřebičů paliv c) příslušný orgán státního požárního dozoru 32

33 Otázka Odpověď B a c a c a Zpět na Obsah 33

34 Test ke kapitole 2: 1. Spalinová cesta je zpravidla tvořena a) spotřebičem, průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. a) spotřebičem a průduchem komína b) průduchem kouřovodu, sopouchem a průduchem komína, popř. komínovým nástavcem. 2. Komínový průduch je 3. Půdice je a) místo napojení spotřebiče do komínového tělesa b) je prostor v konstrukci komína, určený k odvodu spalin do volného ovzduší. c) část spalinové cesty mezi spotřebičem a zděří a) vstup do komína umístěný v půdním prostoru b) označení pro prostup stropem mezi posledním podlažím a půdou c) nejnižší místo komínového průduchu, nebo společného sběrače v komíně. 4. Podle které normy uvádíme označení komína a) ČSN EN 1443 b) ČSN EN 1250 c) ČSN EN Teplotní třída komínu podle zkušební teploty T120 a) je menší nebo rovna 120 o C zkušební teploty b) je rovna 120 o C zkušební teploty c) větší než 120 o C zkušební teploty 6. V normovém označení komína písmeno O označuje a) kruhový průduch b) komíny bez odolnosti při vyhoření sazí c) komíny s odolnosti při vyhoření sazí 7. Komín vnitřní a) je komín vedený po plášti budovy b) je komín vedený uvnitř budovy c) je komín nerezový vícevrstvý s izolační vrstvou a vnitřní nerezovou vložkou 8. Jednovrstvý komín a) je komín, jehož průduch tvoří jedna nerezová komínová vložka b) je komín, jehož průduch tvoří jedna keramická komínová vložka c) je komín, jehož průduch je tvořen komínovým pláštěm 34

35 9. Komínová hlava a) je nejvýše položená ukončující část konstrukce komína b) je nejníže položená okunčující část konstrukce komína c) je komínová stříška bránící pronikání srážkové vody do komínového průduchu 10. Komínový nástavec je a) konstrukční prvek prodlužující komínový průduch a tím účinnou výšku komína nad komínovou hlavou b) spodní část spalinového ventilátoru c) horní část spalinového ventilátoru 11. Mokrý komín a) má komínový průduch nepřizpůsobený pro průnik srážkové vody b) má komínový průduch přizpůsobený k průniku srážkové vody c) má komínový průduch, ve kterém dochází k dlouhodobé nebo trvalé kondenzaci spalin 12. Poslední dvojčíslí při označování komínů znamenají a) vzdálenost od hořlavých materiálů b) vzdálenost od nehořlavých materiálů c) Vzdálenost spalinové cesty od spotřebičů paliv Otázka Odpověď c b c a a b Otázka Odpověď b c a a c a Zpět na Obsah 35
