1 Nemocnice Sokolov Stavební úpravy 1.NP pavilonu E, porodní oddělení 01/11-F.1.4. Silnoproudá elektrotechnika Hlavní projektant: Vedoucí projektant profese: Zodpov dný projektant/vypracoval Miroslav Fischer Bc. Jaroslav Skůra Bed ich Chmelík Projektování elektrických za ízení Objednatel: Jurica a.s, Staré nám stí 53, Ostrov Bedīich Chmelík Investor: Karlovarský kraj IČO: Kraj: Karlovarský Zakázka číslo: C04/ Obec: Sokolov Stupeň: DSP Tel: Akce: IČO: Číslo paré: Obsah: NEMOCNICE SOKOLOV STAVEBNÍ ÚPRAVY PAVILONU E PORODNÍ ODDĚLENÍ 01/11-F.1.4. EL -TPS SILNOPROUDÁ ELEKTROTECHNIKA TECHNICKÁ ZPRÁVA Datum: 04/2014 M ítko Číslo p ílohy: 01/11-F1.4. EL01-1 -

2 1. PĪIPOJENÍ OBJEKTU NA ROZVOD ELEKTRICKÉ ENERGIE: Odd lení porodnice v areálu nemocnice Sokolov, pavilon E 4.NP, bude na rozvod elektrické energie p ipojen takto: V současné dob se v prostoru nov navrhovaného odd lení porodnice nachází rozvad č ve stoupacím jád e, ze kterého je napojeno kompletní odd lení. Veškerá stávající elektroinstalace v daném prostoru bude zrušena a demontována včetn rozvad če. Hlavní stoupací vedení objektu E je vedeno v instalační šacht. Tato šachta se využije i pro napájení nového odd lení porodnice. V poli 5 rozvad če RH v 1.PP se osadí jistič 125A/400. Z tohoto jističe povede kabel 5C*35mm2 do nového rozvad če 4.NP s označením E-RH4. Hlavní rozvad č bude dle požadavku investora kompletn napájen na zálohovanou část DAG). Veškeré rozvody odd lení budou napojeny z rozvad če E RH4 (DO) včetn náhradních zdrojů UPS, odd lovacích transformátorů a rozvad čů ZIS (IT) a VDO. Porodní sály a operační porodní sál s p íslušenstvím budou napojeny ze samostatných rozvad čů E.R4.1 (DO-ZIS + VDO ZIS) a E.R 4.2 (DO-ZIS +VDO-ZIS). Tyto rozvodnice slouží k napájení p íslušných okruhů ze zdravotnické izolované soustavy DO-ZIS (IT) a zdravotnické izolované soustavy VDO-ZIS (IT). a) Okruhy DO-ZIS budou napojeny p es p ed azený zdravotnický odd lovací transformátory (5000VA/230V) a stav izolačních parametrů sít IT bude monitorován hlídači izolačního stavu isomed427p v kombinaci s panelem dálkové signalizace MK2430. Každý z okruhů ZIS bude monitorován pomocí vyhodnocovací jednotky EDS151. Díky tomuto systému lze jednoznačn určit poruchu na konkrétním okruhu DO-ZIS. b) Okruhy VDO-ZIS budou napojeny p es p ed azený záložní zdroj elektrické energie UPS on-line na výstupu osazený odd lovacím transformátorem (parametry UPS1/TR 4000VA/230V, doba zálohy 180 min) a stav izolačních parametrů sít IT bude monitorován hlídači izolačního stavu isomed427p v kombinaci s panelem dálkové signalizace MK2430. Každý z okruhů ZIS bude monitorován pomocí vyhodnocovací jednotky EDS151. Díky tomuto systému lze jednoznačn určit poruchu na konkrétním okruhu VDO-ZIS. Doplňuje schéma hlavních obvodij!!! 2. KONCEPCE ĪEŠENÍ: Veškerou instalaci je t eba provést v souladu s platnými p edpisy a normami ČSN, ČSN EN, EN sm rnicemi pro p íslušný typ pracovišt a p edpisy ú adů, které se vyjad ují a schvalují dokumentaci ke stavebnímu povolení, zejména stavebního ú adu a podobn. Elektroinstalace bude provedena s ohledem na stavebn architektonické ešení a požadavky ostatních profesí na elektrický rozvod ve stanoveném standartu, určeným investorem v provedení dokumentace pro provedení stavby

3 3. VŠEOBECNÉ ÚDAJE : Napěťová soustava : TN-C-S, 50Hz, 230/400V AC / IT, 50Hz, 230V AC Stupeň důležitosti dodávky elektrické energie: - stupeň č.1 pro okruhy VDO-ZIS (obnovení dodávky bez p erušení), záloha 180,0 minut - stupeň č.1 pro nouzové a panikové osv tlení (obnovení dodávky bez p erušení), autonomní zdroje, NO systém SA (trvale svítící) - stupeň č.2 pro okruhy DO-ZIS (obnovení dodávky do 120 sekund) - stupeň č.2 pro okruhy DO (obnovení dodávky do 120 sekund) - stupeň č.3 pro okruhy MDO Způsob měření elektrické energie: - stávající m ení areálu nemocnice Sokolov - vzhledem k tomu, že nedochází k navýšení odb ru elektrické energie ani ke zm n charakteru odb ru, nedojde ke zm n hlavního jističe p ed elektrom rem ani k posílení stávajícího p ívodního vedení pavilonu E Druh a způsob uzemnění : - uzemn ní rozvodů NN na distribuční rozvod NN a na stávající centrální uzemn ní objektu (centrální rozvodna NN pavilonu E 1.PP, hlavní ekvipotenciální p ípojnice HEP osazena v prostoru instalační šachty ve 4.NP. - HEP napojit vodičem FeZn DN10 z centrálního uzemn ní objektu (centrální rozvodna NN pavilonu E 1.PP) - doplňková ochrana vodivým pospojením dle ČSN a ČSN (TNI ) Ochrana před úrazem elektrickým proudem: - automatickým odpojením od zdroje, doplňková ochrana proudovými chrániči, ochranným pospojením, krytím, izolací a doplňkovou izolací, soustava IT - interval testu proudových chráničů dle ČSN a dle předpisu výrobce max. 1x za měsíc!!! Náhradní zdroje (způsob napájení elektrickou energií) : - obvody MDO b žné rozvody odd lení bez požadavku na obnovení dodávky elektrické energie p i výpadku sít - obvody DO obvody pro zdravotnická a jiná za ízení s požadavkem na obnovu dodávky elektrické energie p i výpadku sít do 120 sekund (stávající DaG areálu nemocnice Sokolov) - obvody VDO - obvody pro zdravotnická za ízení s požadavkem na obnovu dodávky elektrické energie p i výpadku sít do max. 15 sekund dle ČSN (UPS1 a UPS2 s dobou zálohy 180 minut) - 3 -

4 Ochrana proti zkratu a přetížení : - jističe a pojistky s p íslušnými charakteristikami Vnější vlivy podle ČSN , ČSN : - ve všech prostorách (krom koupelen a sprch) je prost edí normální, v koupelnách, umývárnách a v místnostech pro léka ské účely prost edí protokolárn stanoveno (viz. p íloha TZ) Ochrana proti provoznímu a atmosférickému přepětí: - je navržena t ístupňová ochrana proti p ep tí T1+T2+T3 - t etí stupeň ochrany T3 je osazen ve vybraných zásuvkách pro p ipojení za ízení TV, PC atd - na st eše objektu je instalována stávající jímací soustava dle ČSN EN (tato PD ne eší žádné zm ny ani úpravy) Instalovaný a maximální soudobý výkon nové elektroinstalace: Název instalace Inst. pīíkon Soudobost Soudobý pīíkon Osv tlení 8,0 kw 0,8 6,4 kw Zásuvková instalace 20,0 kw 0,8 16,0 kw Ostatní spot ebiče VZT a vyvíječe páry 32,0 kw 0,8 21,4 kw Celkem 60,0 kw 37,8 kw 4. ENERGETICKÉ BILANCE 4.NP: Instalovaný p íkon 4.NP objektu vč. VZT: Soudobý p íkon porodnice bez VZT: Soudobý p íkon VZT s celkovou soudobostí 0,7 P edpokládaná celková odebraná roční práce: 60,0 kw 22,4 kw 27,0 kw kwh 5. VLASTNÍ PROVEDENÍ INSTALACE: 5.1. Uzemnění: Uzemn ní rozvodů NN na nový distribuční rozvod elektrické instalace a na hlavní ekvipotenciální p ípojnici HEP. Hlavní ekvipotenciální p ípojnice HEP je umíst na v instalační šacht a bude p ipojena ke stávajícímu centrálnímu uzemn ní objektu v rozvodn ve 1.PP vodičem FeZn DN10. V prostoru porodního sálu, operačního porodního sálu a p íslušenství bude instalována antistatická podlaha trvale p ipojená k zemnící síti. Veškeré ochranné pospojení bude provedeno dle ČSN (TNI ) a ČSN Místnosti se zat íd ním dle ČSN jsou vypsány (včetn požadavků) v p íloze této technické zprávy. Doplňují pijdorysy elektroinstalace, schéma ochranného pospojení a schémata zapojení rozvaděčij. Maximální zemní odpor soustavy 2Ω

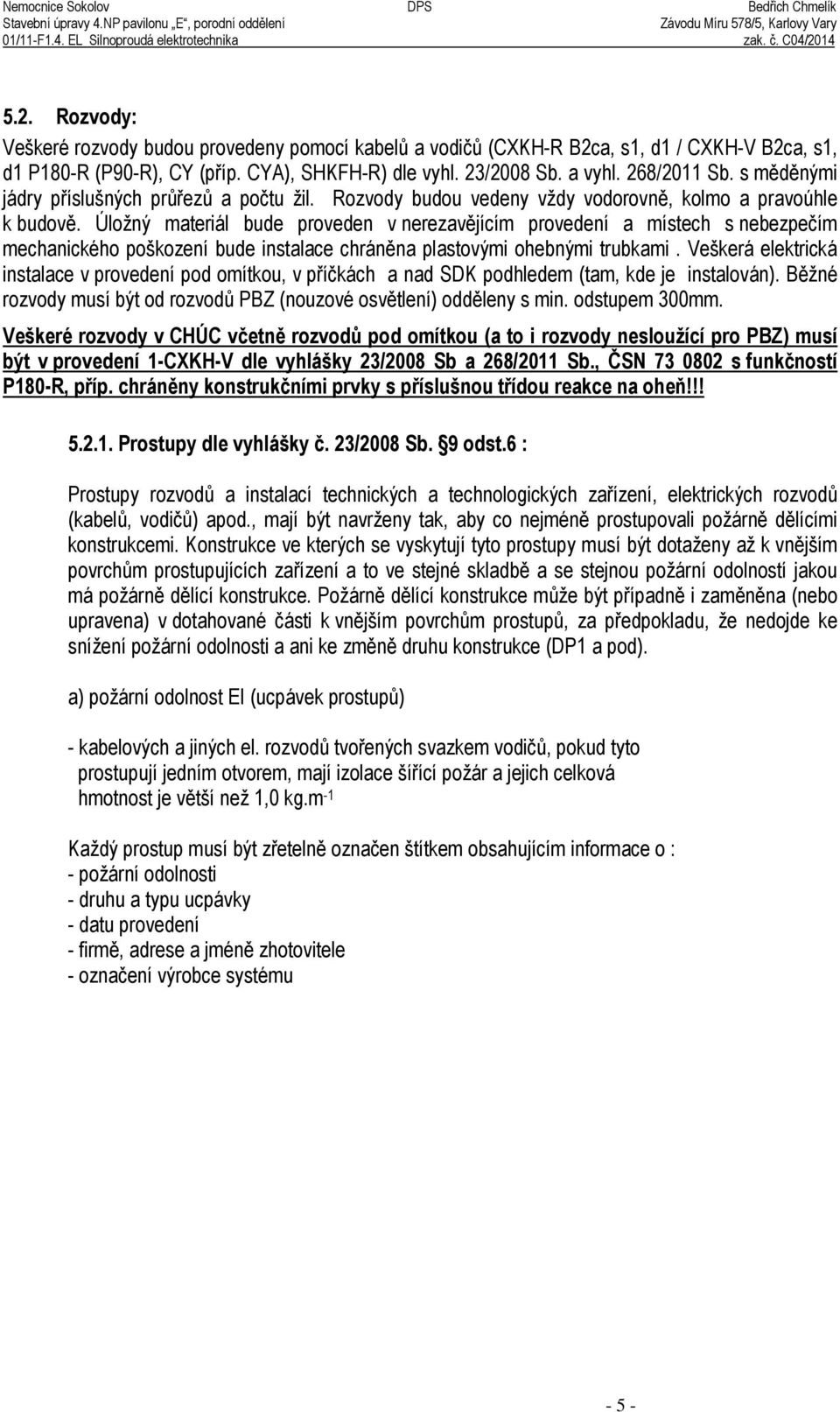

5 5.2. Rozvody: Veškeré rozvody budou provedeny pomocí kabelů a vodičů (CXKH-R B2ca, s1, d1 / CXKH-V B2ca, s1, d1 P180-R (P90-R), CY (p íp. CYA), SHKFH-R) dle vyhl. 23/2008 Sb. a vyhl. 268/2011 Sb. s m d nými jádry p íslušných prů ezů a počtu žil. Rozvody budou vedeny vždy vodorovn, kolmo a pravoúhle k budov. Úložný materiál bude proveden v nerezav jícím provedení a místech s nebezpečím mechanického poškození bude instalace chrán na plastovými ohebnými trubkami. Veškerá elektrická instalace v provedení pod omítkou, v p íčkách a nad SDK podhledem (tam, kde je instalován). B žné rozvody musí být od rozvodů PBZ (nouzové osv tlení) odd leny s min. odstupem 300mm. Veškeré rozvody v CHÚC včetně rozvodij pod omítkou (a to i rozvody nesloužící pro PBZ) musí být v provedení 1-CXKH-V dle vyhlášky 23/2008 Sb a 268/2011 Sb., ČSN s funkčností P180-R, pīíp. chráněny konstrukčními prvky s pīíslušnou tīídou reakce na oheň!!! Prostupy dle vyhlášky č. 23/2008 Sb. 9 odst.6 : Prostupy rozvodů a instalací technických a technologických za ízení, elektrických rozvodů (kabelů, vodičů) apod., mají být navrženy tak, aby co nejmén prostupovali požárn d lícími konstrukcemi. Konstrukce ve kterých se vyskytují tyto prostupy musí být dotaženy až k vn jším povrchům prostupujících za ízení a to ve stejné skladb a se stejnou požární odolností jakou má požárn d lící konstrukce. Požárn d lící konstrukce může být p ípadn i zam n na (nebo upravena) v dotahované části k vn jším povrchům prostupů, za p edpokladu, že nedojde ke snížení požární odolnosti a ani ke zm n druhu konstrukce (DP1 a pod). a) požární odolnost EI (ucpávek prostupů) - kabelových a jiných el. rozvodů tvo ených svazkem vodičů, pokud tyto prostupují jedním otvorem, mají izolace ší ící požár a jejich celková hmotnost je v tší než 1,0 kg.m -1 Každý prostup musí být z eteln označen štítkem obsahujícím informace o : - požární odolnosti - druhu a typu ucpávky - datu provedení - firm, adrese a jmén zhotovitele - označení výrobce systému - 5 -

6 Vypínání objektu : V rámci koncepce požárního ešení a PB celého pavilonu E areálu nemocnice Sokolov budou p i požáru navrženy dva stupn vypínání pavilonu B a to takto: CENTRAL STOP - vypne p ívod pro veškeré za ízení, která neslouží pro protipožární zajišt ní ešeného objektu, tj. b žná spot eba (s vypnutím bude uvažováno v rámci rozvad čů jednotlivých odd lení a podlaží, p i sepnutí CENTRAL STOP nedochází k odpojení páte ních rozvodů DO objektu od zdroje DAG), pouze obvodů MDO v centrální rozvodn v 1.PP. TOTAL STOP - zajistí vypnutí všech síťových okruhů objektu, včetn za ízení, která musí být funkční p i požáru a obvodů pro p ístroje zajišťující p ímou podporu života (obvody DO, DO-ZIS, VDO, VDO-ZIS). Stiskem tlačítka TOTAL STOP dojde rovn ž k odpojení páte ních rozvodů objektu, včetně obvodij DO, (p íprava kabely zataženy do RPO v 1.NP). Stavba v rámci výše uvedeného provede položení kabeláže pro vypnutí jednotlivých bezpečnostních zdrojů (VDO, VDO-ZIS), vypnutí p ímo zdrojů UPS1 a UPS2 a rozvad čů E R4.1 a E R4.2 (DO+VDO), vypínací cívky vstupních jističů. Kabeláž bude položena od výše uvedeného za ízení a bude ukončena s dostatečnou rezervou (min. 2,0 metrů) v prostoru rozvad če RPO. Tlačítka CENTRAL STOP a TOTAL STOP celého objektu budou po dokončení koncepce a rekonstrukce objektu B umíst na v uzamykatelné, zapušt né, kovové sk íňce v rámci centrální recepce. Klíče od sk íňky budou uloženy v klíčovém trezoru. Pozor i pīi vypnutém CENTRAL a TOTAL STOP jsou zdroje EBM (UPS2 VDO a UPS1 VDO-ZIS) a autonomní zdroje v nouzových svítidlech pod napětím!!! Popis VYPÍNÁNÍ je navrženo realizovat takto : CENTRAL STOP HLAVNÍ VYPÍNAČ ELEKTROINSTALACE VYPNI P I POŽÁRU CENTRAL STOP (objekt E (pīíprava)) HLAVNÍ VYPÍNAČ ELEKTROINSTALACE VYPNI P I POŽÁRU TOTAL STOP (objekt E (pīíprava)) HLAVNÍ VYPÍNAČ VČETN POŽÁRNÍCH ZA ÍZENÍ P I POŽÁRU NEVYPÍNEJ, VYPNI JEN V NEBEZPEČÍ Zaīízení porodního oddělení, která musí zijstat v provozu pīi pīípadném požáru - Nouzové osv tlení 180,0 minut - Požární v trání N1.1 a N1.3 včetn ovládání a klapek 90,0 minut - Ovládací prvky vypínání objektu CENTRAL/TOTAL STOP 90,0 minut - Automatika dve í 90,0 minut - Zdravotnické zaīízení a obvody zajišťující pīímou podporu života pacientij Pīipojení elektrických zaīízení, kabeláž zajišťující napájení a ovládání Všechna za ízení, která p i požáru musí zůstat v provozu PBZ (viz výše), jsou v napojena v míst, kde - 6 -

7 jsou zabezpečeny dva zdroje na sob nezávislé a to i v p ípad. Pro p ipojení t chto za ízení jsou navrženy kabely, které zůstanou funkční po celou požadovanou dobu, tj. odpovídají požadavku ČSN čl b) a čl a). Jsou navrženy kabely se zajišt nou funkčností dle ČSN IEC a to i kabely nouzového osv tlení. Tyto kabely mohou být vedeny bez speciální další ochrany. Musí být vedeny na nehoīlavých žlabech (kabelových úchytkách) či pod omítkou, kompletně ve funkčních nehoīlavých trasách P90-R (včetně kotevního materiálu). Musí se jednat o zajišt né, resp. neho lavé trasy kabelových vedení a to v celém rozsahu. Tyto kabely (s požadovanou funkčností p i požáru dle ČSN IEC 60331) jsou navrženy a musí být provedeny v samostatných trasách, tj. zcela odd len od kabelů bez požadované funkce p i požáru. 6. JÍMACÍ SOUSTAVA: Na objektu je instalována stávající jímací soustava dle ČSN EN Tato projektová dokumentace ne eší její úpravy ani dopln ní. Zemní odpor jímací soustavy max. 5Ω. 7. OSVĚTLENÍ A ZÁSUVKOVÉ OBVODY: 7.1. Osvětlení: Um lé osv tlení bude provedeno v intenzit v souladu s ČSN EN a podle požadavků investora. Svítidla musí svým provedením a krytím odpovídat podmínkám prostorů, v nichž budou instalována. Osv tlení jednotlivých místností bude ešené lokálním spínáním vždy p íslušným vypínačem s p íslušným azením. V průchozích místnostech bude ke spínání osv tlení použito impulsních relé s tlačítky, p ípadn vypínačů. 6 (6+6) a 7. V celém objektu je navrženo nouzové osv tlení dle ČSN EN 1838 označující sm r úniku zajišťující min. plošnou intenzitu 2lx, systém SA tj. trvale svítící (autonomní zdroje) dopln ný o protipanikové osv tlení (noční/panikové). Z místa kde není p ímo viditelný východ, musí být viditelný alespoň sm r úniku (v rámci nouzového osv tlení či viditelný s ohledem na svítidla N.O.) V ostatních prostorech (tam, kde není systém nouzového osv tlení požadován), je navrženo označit únikové cesty podle ČSN ISO 3864 a dle ostatních p edpisů, NV11/2002 a další. Činnost NO je zajištěna minimálně po dobu 180-ti minut Zásuvková instalace: V prostoru porodního odd lení bude osazeno p íslušné množství zásuvkových vývodů včetn zásuvek ve zdrojových mostech lůžek. Označení a osazení zásuvek je popsáno na pijdorysy technologické elektroinstalace!!! Barevné značení zásuvek dle funkce použití: a) barva bílá (b žné zásuvkové okruhy napojené z rozvodů DO (síť) b) barva žlutá (zásuvky napojené z DO-ZIS (soustava IT DaG TR1)) c) barva oranžová (zásuvky napojené z VDO-ZIS (soustava IT UPS)) d) barva zelená (zásuvky napojené z DO na zdravotnických pracovištích(dag)) e) barva oranžová (zásuvky napojené z VDO (UPS)) - 7 -

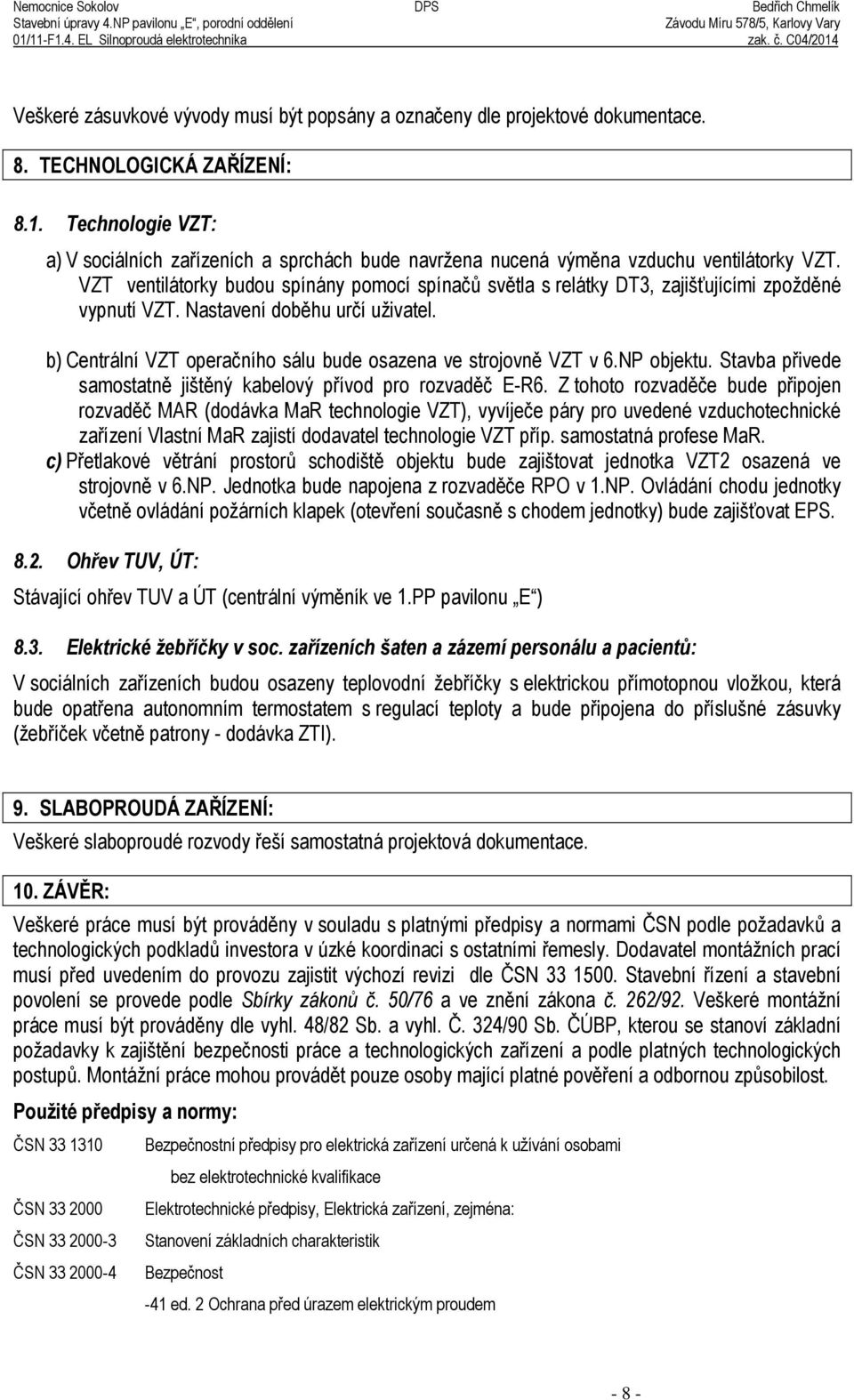

8 Veškeré zásuvkové vývody musí být popsány a označeny dle projektové dokumentace. 8. TECHNOLOGICKÁ ZAĪÍZENÍ: 8.1. Technologie VZT: a) V sociálních za ízeních a sprchách bude navržena nucená vým na vzduchu ventilátorky VZT. VZT ventilátorky budou spínány pomocí spínačů sv tla s relátky DT3, zajišťujícími zpožd né vypnutí VZT. Nastavení dob hu určí uživatel. b) Centrální VZT operačního sálu bude osazena ve strojovn VZT v 6.NP objektu. Stavba p ivede samostatn jišt ný kabelový p ívod pro rozvad č E-R6. Z tohoto rozvad če bude p ipojen rozvad č MAR (dodávka MaR technologie VZT), vyvíječe páry pro uvedené vzduchotechnické za ízení Vlastní MaR zajistí dodavatel technologie VZT p íp. samostatná profese MaR. c) P etlakové v trání prostorů schodišt objektu bude zajištovat jednotka VZT2 osazená ve strojovn v 6.NP. Jednotka bude napojena z rozvad če RPO v 1.NP. Ovládání chodu jednotky včetn ovládání požárních klapek (otev ení současn s chodem jednotky) bude zajišťovat EPS Ohřev TUV, ÚT: Stávající oh ev TUV a ÚT (centrální vým ník ve 1.PP pavilonu E ) 8.3. Elektrické žebříčky v soc. zařízeních šaten a zázemí personálu a pacientů: V sociálních za ízeních budou osazeny teplovodní žeb íčky s elektrickou p ímotopnou vložkou, která bude opat ena autonomním termostatem s regulací teploty a bude p ipojena do p íslušné zásuvky (žeb íček včetn patrony - dodávka ZTI). 9. SLABOPROUDÁ ZAĪÍZENÍ: Veškeré slaboproudé rozvody eší samostatná projektová dokumentace. 10. ZÁVĚR: Veškeré práce musí být provád ny v souladu s platnými p edpisy a normami ČSN podle požadavků a technologických podkladů investora v úzké koordinaci s ostatními emesly. Dodavatel montážních prací musí p ed uvedením do provozu zajistit výchozí revizi dle ČSN Stavební ízení a stavební povolení se provede podle Sbírky zákonů č. 50/76 a ve zn ní zákona č. 262/92. Veškeré montážní práce musí být provád ny dle vyhl. 48/82 Sb. a vyhl. Č. 324/90 Sb. ČÚBP, kterou se stanoví základní požadavky k zajišt ní bezpečnosti práce a technologických za ízení a podle platných technologických postupů. Montážní práce mohou provád t pouze osoby mající platné pov ení a odbornou způsobilost. Použité pīedpisy a normy: ČSN ČSN ČSN ČSN Bezpečnostní p edpisy pro elektrická za ízení určená k užívání osobami bez elektrotechnické kvalifikace Elektrotechnické p edpisy, Elektrická za ízení, zejména: Stanovení základních charakteristik Bezpečnost -41 ed. 2 Ochrana p ed úrazem elektrickým proudem - 8 -

9 -43 Ochrana proti nadproudům -44 Ochrana p ed p ep tím -45 Ochrana p ed podp tím -47 Použiti ochranných opat ení pro zajišt ní bezpečnosti -48 Výb r opat ení na ochranu p ed úrazem el. proudem dle vn jších vlivů ČSN Výb r a stavba elektrických za ízení: -51 ed. 2 Všeobecné p edpisy -52 Výb r soustav a stavba vedení -523 Dovolené proudy -54 ed. 2 Uzemn ní, ochranné vodiče a vodiče ochranného pospojování ČSN Za ízení jednoúčelová a ve zvláštních objektech -701 Prostory s vanou nebo sprchou ČSN (TNI ) Elektrický rozvod v místnostech pro léka ské účely ČSN Ochrana p ed účinky elektromagnetického pole 50 Hz v pásmu vlivu elektrizační soustavy ČSN Vnit ní elektrické rozvody ČSN Ochrana elektrických za ízení p ed p ep tím ČSN EN Obsluha a práce na elektrických za ízeních ČSN Požární bezpečnost staveb Nevýrobní objekty ČSN EN Sv tlo a osv tlení osv tlení pracovních prostorů ČSN EN 1838 Sv tlo a osv tlení nouzové osv tlení ČSN EN Systémy nouzového únikového osv tlení - 9 -

10 PĪÍLOHA A TECHNICKÉ ZPRÁVY PROTOKOL O URČENÍ VNĚJŠÍCH VLIVIJ vypracovaný odbornou komisí určení vn jších vlivů podle ČSN V Karlových Varech dne 16. prosince 2013 Složení komise: pīedseda: NemoSok zadavatel stavby členové: Bed ich Chmelík projektant elektroinstalace Miroslav Fischer projektant stavby (Jurica) Název objektu: Porodní odd lení, Nemocnice Sokolov Podklady použité pro vypracování protokolu: projekt stavební části projekt elektroinstalace Použité normy p i určení vn jších vlivů: ČSN , ČSN Pīíloha a1: tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem koupelny a umývárny (pacienti) Pīíloha a2: tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem koupelny a umývárny (zam stnanci) Pīíloha a3: tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem vnit ní prostory vyjma koupelen a umýváren (pacienti) Pīíloha a4: tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem vnit ní prostory vyjma koupelen a umýváren (zam stnanci) Pīíloha a5: tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem chodba (únik) Pīíloha a6: zat íd ní dle ČSN v místnostech pro léka ské účely Datum sepsání protokolu: Vypracoval: Bed ich Chmelík P edseda komise: Miroslav Fischer, Jurica a.s

11 Pīíloha č. a1 Tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem Prostory: koupelny, umývárny (pacienti) AA Teplota okolí AA5, +5 až +40 C AB Teplota a vlhkost AB5 AC Nadmo ská výška normální AC1, < 2000 m n. m. AD Voda zanedbatelný AD1 (zóny dle ČSN ) AE Cizí t lesa zanedbatelný AE1 AF Koroze zanedbatelná AF1 AG Ráz mírný AG1 AH Vibrace mírné AH1 AJ Ostatní mechanické namáhání zanedbatelné AJ1 AK Rostlinstvo bez nebezpečí AK1 AL Živočichové bez nebezpečí AL1 AM Zá ení zanedbatelné AM1 AN Sluneční zá ení nízké AN1 AP Seismicita zanedbatelná AP1 AQ Bou ková činnost zanedbatelná AQ1 AR Pohyb vzduchu zanedbatelný AR1 AS Vítr žádný AS1 BA Schopnosti lidí invalidé BA3 BB Odpor lidského t la BC Dotyk se zemí častý BC3 BD Únik Malá hustota obtížný únik BD2 BE Látky v objektu bez významného nebezpečí BE1 CA Konstrukční materiály neho lavé CA1 CB Provedení budovy normální, zanedbatelné nebezpečí CB1 Vn jší vlivy mimo rámec kapitoly č. 32 normy ČSN : Žádné Soupis vn jších vlivů, které nejsou podle článku ČSN normální: BA3, BC3 Na základě požadavkij výše uvedené normy musí být elektroinstalace provedena podle ČSN v pīíslušném krytí a napojena na proudový chránič 30mA. V prostorech sprchy a umývacích prostorech nutné dodržet pīíslušné instalační zóny a podmínky instalace podle normy ČSN

12 Pīíloha č. a2 Tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem Prostory: koupelny, umývárny (zam stnanci) AA Teplota okolí AA5, +5 až +40 C AB Teplota a vlhkost AB5 AC Nadmo ská výška normální AC1, < 2000 m n. m. AD Voda zanedbatelný AD1 (zóny dle ČSN ) AE Cizí t lesa zanedbatelný AE1 AF Koroze zanedbatelná AF1 AG Ráz mírný AG1 AH Vibrace mírné AH1 AJ Ostatní mechanické namáhání zanedbatelné AJ1 AK Rostlinstvo bez nebezpečí AK1 AL Živočichové bez nebezpečí AL1 AM Zá ení zanedbatelné AM1 AN Sluneční zá ení nízké AN1 AP Seismicita zanedbatelná AP1 AQ Bou ková činnost zanedbatelná AQ1 AR Pohyb vzduchu zanedbatelný AR1 AS Vítr žádný AS1 BA Schopnosti lidí b žná BA1 BB Odpor lidského t la BC Dotyk se zemí častý BC3 BD Únik Malá hustota obtížný únik BD2 BE Látky v objektu bez významného nebezpečí BE1 CA Konstrukční materiály neho lavé CA1 CB Provedení budovy normální, zanedbatelné nebezpečí CB1 Vn jší vlivy mimo rámec kapitoly č. 32 normy ČSN : Žádné Soupis vn jších vlivů, které nejsou podle článku ČSN normální: BC3 Na základě požadavkij výše uvedené normy musí být elektroinstalace provedena podle ČSN v pīíslušném krytí a napojena na proudový chránič 30mA. V prostorech sprchy a umývacích prostorech nutné dodržet pīíslušné instalační zóny a podmínky instalace podle normy ČSN

13 Pīíloha č. a3 Tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem Prostory: vnit ní prostory vyjma koupelen a umýváren (pacienti) AA Teplota okolí AA5, +5 až +40 C AB Teplota a vlhkost AB5 AC Nadmo ská výška normální AC1, < 2000 m n. m. AD Voda zanedbatelný AD1 AE Cizí t lesa zanedbatelný AE1 AF Koroze zanedbatelná AF1 AG Ráz mírný AG1 AH Vibrace mírné AH1 AJ Ostatní mechanické namáhání zanedbatelné AJ1 AK Rostlinstvo bez nebezpečí AK1 AL Živočichové bez nebezpečí AL1 AM Zá ení zanedbatelné AM1 AN Sluneční zá ení nízké AN1 AP Seismicita zanedbatelná AP1 AQ Bou ková činnost zanedbatelná AQ1 AR Pohyb vzduchu zanedbatelný AR1 AS Vítr žádný AS1 BA Schopnosti lidí invalidé BA3 BB Odpor lidského t la BC Dotyk se zemí výjimečný BC2 BD Únik Malá hustota obtížný únik BD2 BE Látky v objektu bez významného nebezpečí BE1 CA Konstrukční materiály neho lavé CA1 CB Provedení budovy normální, zanedbatelné nebezpečí CB1 Vn jší vlivy mimo rámec kapitoly č. 32 normy ČSN : Zdravotnické prostory īešeny dle ČSN a TNI Soupis vn jších vlivů, které nejsou podle článku ČSN normální: BA3-13 -

14 Pīíloha č. a4 Tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem Prostory: vnit ní prostory vyjma koupelen a umýváren (zam stnanci) AA Teplota okolí AA5, +5 až +40 C AB Teplota a vlhkost AB5 AC Nadmo ská výška normální AC1, < 2000 m n. m. AD Voda zanedbatelný AD1 AE Cizí t lesa zanedbatelný AE1 AF Koroze zanedbatelná AF1 AG Ráz mírný AG1 AH Vibrace mírné AH1 AJ Ostatní mechanické namáhání zanedbatelné AJ1 AK Rostlinstvo bez nebezpečí AK1 AL Živočichové bez nebezpečí AL1 AM Zá ení zanedbatelné AM1 AN Sluneční zá ení nízké AN1 AP Seismicita zanedbatelná AP1 AQ Bou ková činnost zanedbatelná AQ1 AR Pohyb vzduchu zanedbatelný AR1 AS Vítr žádný AS1 BA Schopnosti lidí b žná BA1 BB Odpor lidského t la BC Dotyk se zemí výjimečný BC2 BD Únik Malá hustota snadný únik BD1 BE Látky v objektu bez významného nebezpečí BE1 CA Konstrukční materiály neho lavé CA1 CB Provedení budovy normální, zanedbatelné nebezpečí CB1 Vn jší vlivy mimo rámec kapitoly č. 32 normy ČSN : Zdravotnické prostory īešeny dle ČSN a TNI Soupis vn jších vlivů, které nejsou podle článku ČSN normální: Žádný

15 Pīíloha č. a5 Tabulka p i azení vn jších vlivů prost edí prostorům člen ným z hlediska nebezpečí úrazu elektrickým proudem Prostory: chodba (únik) AA Teplota okolí AA5, +5 až +40 C AB Teplota a vlhkost AB5 AC Nadmo ská výška normální AC1, < 2000 m n. m. AD Voda zanedbatelný AD1 AE Cizí t lesa zanedbatelný AE1 AF Koroze zanedbatelná AF1 AG Ráz mírný AG1 AH Vibrace mírné AH1 AJ Ostatní mechanické namáhání zanedbatelné AJ1 AK Rostlinstvo bez nebezpečí AK1 AL Živočichové bez nebezpečí AL1 AM Zá ení zanedbatelné AM1 AN Sluneční zá ení nízké AN1 AP Seismicita zanedbatelná AP1 AQ Bou ková činnost zanedbatelná AQ1 AR Pohyb vzduchu zanedbatelný AR1 AS Vítr žádný AS1 BA Schopnosti lidí invalidé BA3 BB Odpor lidského t la BC Dotyk se zemí výjimečný BC2 BD Únik Velká hustota obtížný únik BD4 BE Látky v objektu bez významného nebezpečí BE1 CA Konstrukční materiály neho lavé CA1 CB Provedení budovy normální, zanedbatelné nebezpečí CB1 Vn jší vlivy mimo rámec kapitoly č. 32 normy ČSN : Žádné Soupis vn jších vlivů, které nejsou podle článku ČSN normální: BA3, BD4-15 -

16 Pīíloha č. a6 Zat íd ní místností z hlediska zdravotnické normy ČSN Místnost číslo: Účel místnosti: Zat íd ní dle ČSN : Závazné a doporučené požadavky dle ČSN : 4.10, 4.17 Lůžkový pokoj 10 lůžkový pokoj P1,P2,P4 4.06,4.07 Vyšet ovna 2 specielní vyšet ovna P1,P2,P4 4.23,4.25 Porodní pokoj 15 porodní sál P1,P2,P4,P5,GE,A 4.27,4.35 Novorozenecký box 18 pooperační místnosti P1,P2,P3,P4,P5,GE,E1,A 4.33 P íprava pacienta 17 p edoperační místnosti P1,P2,P3,P4,P5,GE,E1A 4.34 Operační sekční sál 21 operační sál P1,P2,P3,P4,P5,GE,E1,E2,A,I Význam požadavků: P1 t í a p tivodičový rozvod P2 provedení ochranného pospojení P3 kontrola ochranného pospojení m ením P4 použití proudového chrániče P5 p i spln ní P1 a P2 nebo P3 se provede zdravotnická izolovaná soustava ZIS GE instalace hlavního nouzového zdroje elektrické energie E1 instalace speciálního nouzového zdroje (VDO záloha do 15s) E2 - instalace speciálního nouzového zdroje (VDO operační svítidlo záloha do 0,5s) A antistatická podlaha I vhodné rozmíst ní el. p ístrojů a rozvodů, p íp. stín ní

17 Nemocnice Sokolov Stavební úpravy 1.NP pavilonu E, porodní oddělení 01/11-F.1.4. Silnoproudá elektrotechnika Hlavní projektant: Vedoucí projektant profese: Zodpov dný projektant/vypracoval Miroslav Fischer Bc. Jaroslav Skůra Bed ich Chmelík Projektování elektrických za ízení Objednatel: Jurica a.s, Staré nám stí 53, Ostrov Bedīich Chmelík Investor: Karlovarský kraj IČO: Kraj: Karlovarský Zakázka číslo: C04/ Obec: Sokolov Stupeň: DSP Tel: Akce: IČO: Číslo paré: Obsah: NEMOCNICE SOKOLOV STAVEBNÍ ÚPRAVY PAVILONU E PORODNÍ ODDĚLENÍ 01/11-F.1.4. EL -TPS SILNOPROUDÁ ELEKTROTECHNIKA VÝKAZ VÝMĚR Datum: 04/2014 M ítko Číslo p ílohy: 01/11-F1.4. EL

18 Nemocnice Sokolov Stavební úpravy 1.NP pavilonu E, porodní oddělení 01/11-F.1.4. Silnoproudá elektrotechnika Hlavní projektant: Vedoucí projektant profese: Zodpov dný projektant/vypracoval Miroslav Fischer Bc. Jaroslav Skůra Bed ich Chmelík Projektování elektrických za ízení Objednatel: Jurica a.s, Staré nám stí 53, Ostrov Bedīich Chmelík Investor: Karlovarský kraj IČO: Kraj: Karlovarský Zakázka číslo: C04/ Obec: Sokolov Stupeň: DSP Tel: Akce: IČO: Číslo paré: Obsah: NEMOCNICE SOKOLOV STAVEBNÍ ÚPRAVY PAVILONU E PORODNÍ ODDĚLENÍ 01/11-F.1.4. EL -TPS SILNOPROUDÁ ELEKTROTECHNIKA ROZPOČET Datum: 04/2014 M ítko Číslo p ílohy: 01/11-F1.4. EL

19 Nemocnice Sokolov Stavební úpravy 4.NP pavilonu E, porodní oddělení 01/11- F.1.4 Technika prost edí staveb - silnoproudá elektrotechnika SEZNAM PĪÍLOH 21/13-D1.4-TPS 04 Číslo přílohy: Název přílohy: Měřítko: 01/11-F.1.4. EL01 Technická zpráva (p íloha A) 01/11-F.1.4. EL02 Úpravy elektroinstalace 1.PP a 1.NP M 1:50 01/11-F.1.4. EL03 Sv telná elektroinstalace 4.NP M 1:50 01/11-F.1.4. EL04 Technologická elektroinstalace 4.NP M 1:50 01/11-F.1.4. EL05 Úpravy elektroinstalace 6.NP M 1:50 01/11-F.1.4. EL06 Schéma hlavních rozvodů 01/11-F.1.4. EL07 Schéma ochranného pospojení 01/11-F.1.4. EL08 Schéma rozvad če E-RH4 01/11-F.1.4. EL09 Schéma rozvad če E-R4.1 01/11-F.1.4. EL10 Schéma rozvad če E-R4.2 01/11-F.1.4. EL11 Výkaz vým r Hlavní projektant: Vedoucí projektant profese: Zodpov dný projektant/vypracoval Miroslav Fischer Bc. Jaroslav Skůra Bed ich Chmelík Projektování elektrických za ízení Objednatel: Jurica a.s, Staré nám stí 53, Ostrov Bedīich Chmelík Investor: Karlovarský kraj IČO: Kraj: Karlovarský Zakázka číslo: C04/ bed.chmelik@volny.cz Obec: Sokolov Stupeň: DSP Tel: Akce: IČO: Číslo paré: Obsah: NEMOCNICE SOKOLOV STAVEBNÍ ÚPRAVY PAVILONU E PORODNÍ ODDĚLENÍ 01/11-F.1.4. EL -TPS SILNOPROUDÁ ELEKTROTECHNIKA SILNOPROUDÁ ELEKTROINSTALACE Datum: 04/2014 M ítko Číslo p ílohy: 01/11-F1.4. EL
