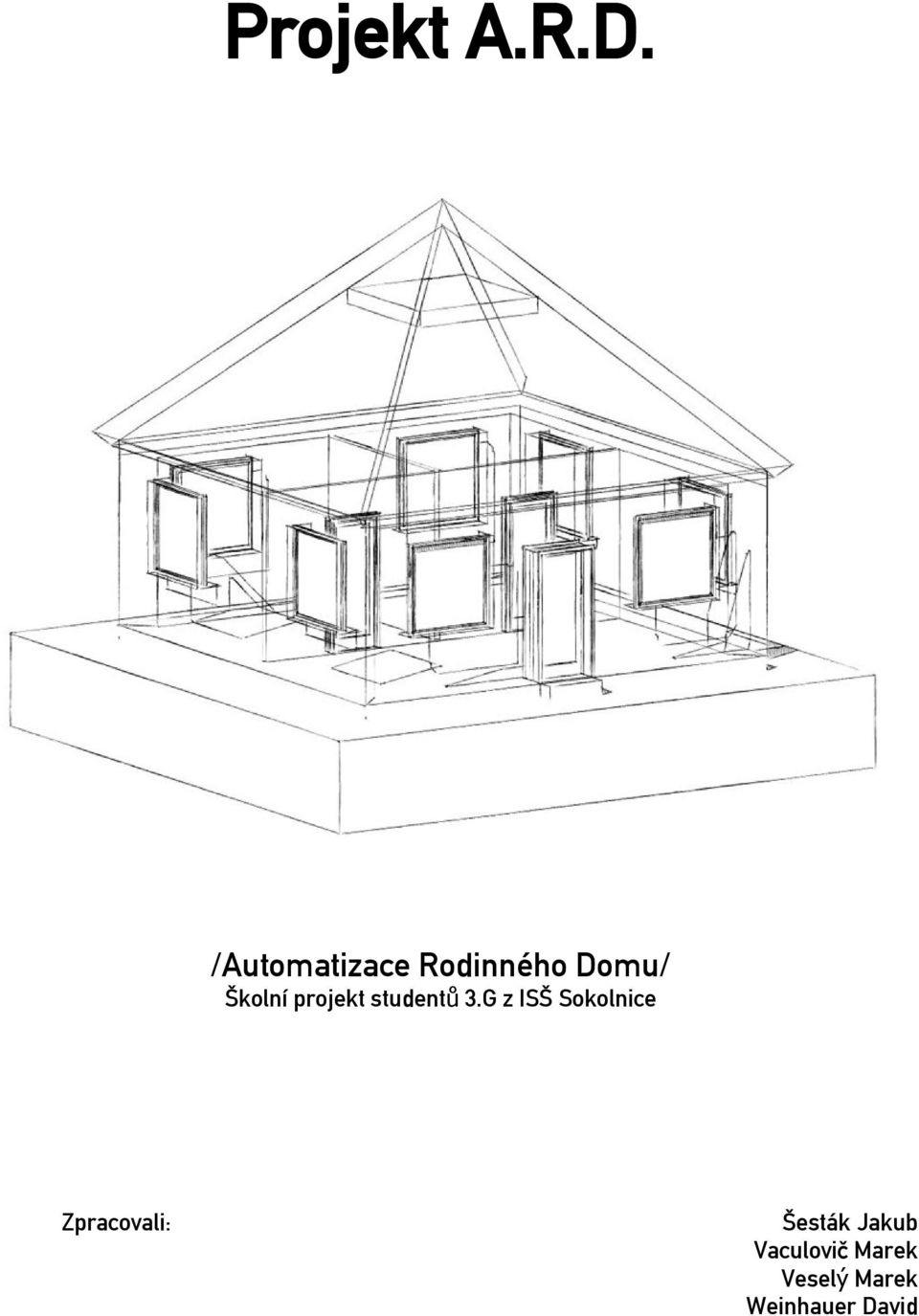

1 Projekt A.R.D. /Automatizace Rodinného Domu/ Školní projekt student ů 3.G z ISŠ Sokolnice Zpracovali: Šesták Jakub Vaculovič Marek Vesel ý Marek Weinhauer David

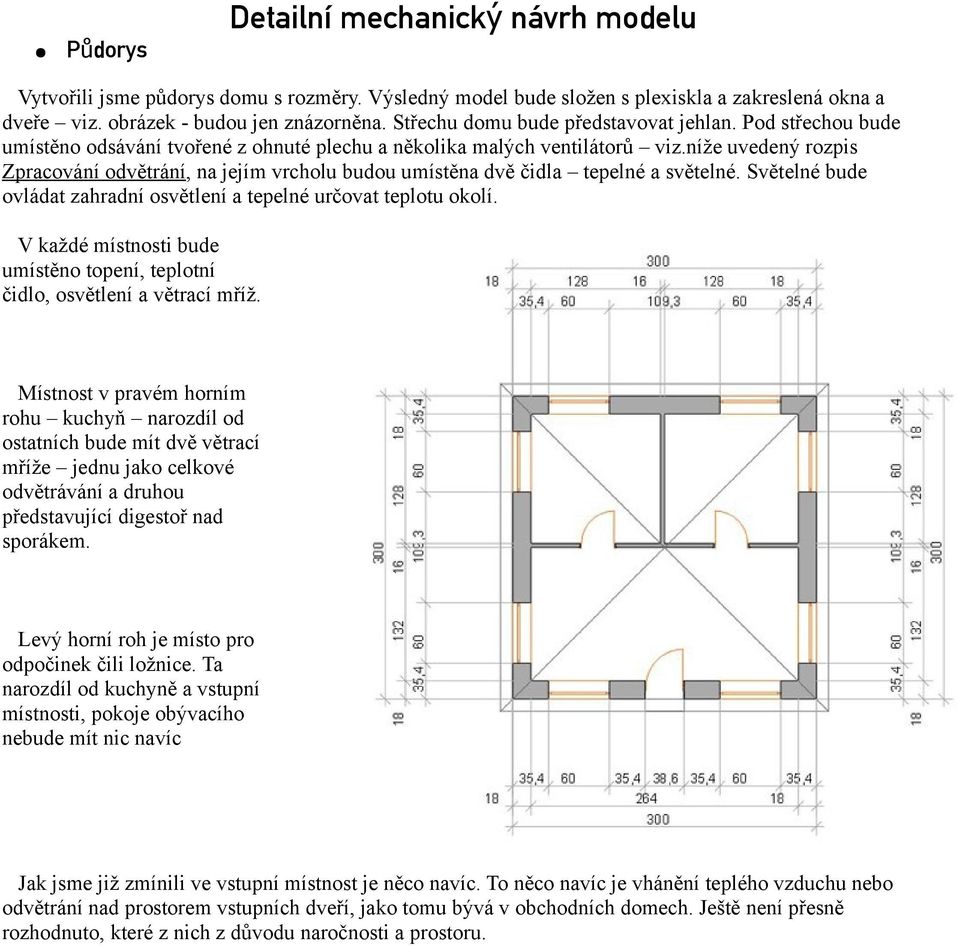

2 Půdorys Detailní mechanick ý návrh modelu Vytvořili jsme půdorys domu s rozměry. Výsledný model bude složen s plexiskla a zakreslená okna a dveře viz. obrázek - budou jen znázorněna. Střechu domu bude představovat jehlan. Pod střechou bude umístěno odsávání tvořené z ohnuté plechu a několika malých ventilátorů viz.níže uvedený rozpis Zpracování odvětrání, na jejím vrcholu budou umístěna dvě čidla tepelné a světelné. Světelné bude ovládat zahradní osvětlení a tepelné určovat teplotu okolí. V každé místnosti bude umístěno topení, teplotní čidlo, osvětlení a větrací mříž. Místnost v pravém horním rohu kuchyň narozdíl od ostatních bude mít dvě větrací mříže jednu jako celkové odvětrávání a druhou představující digestoř nad sporákem. Levý horní roh je místo pro odpočinek čili ložnice. Ta narozdíl od kuchyně a vstupní místnosti, pokoje obývacího nebude mít nic navíc Jak jsme již zmínili ve vstupní místnost je něco navíc. To něco navíc je vhánění teplého vzduchu nebo odvětrání nad prostorem vstupních dveří, jako tomu bývá v obchodních domech. Ještě není přesně rozhodnuto, které z nich z důvodu naročnosti a prostoru.

níže uvedený rozpis Zpracování odvětrání, na jejím vrcholu budou umístěna dvě čidla tepelné a světelné. Světelné bude ovládat zahradní osvětlení a tepelné určovat teplotu okolí.

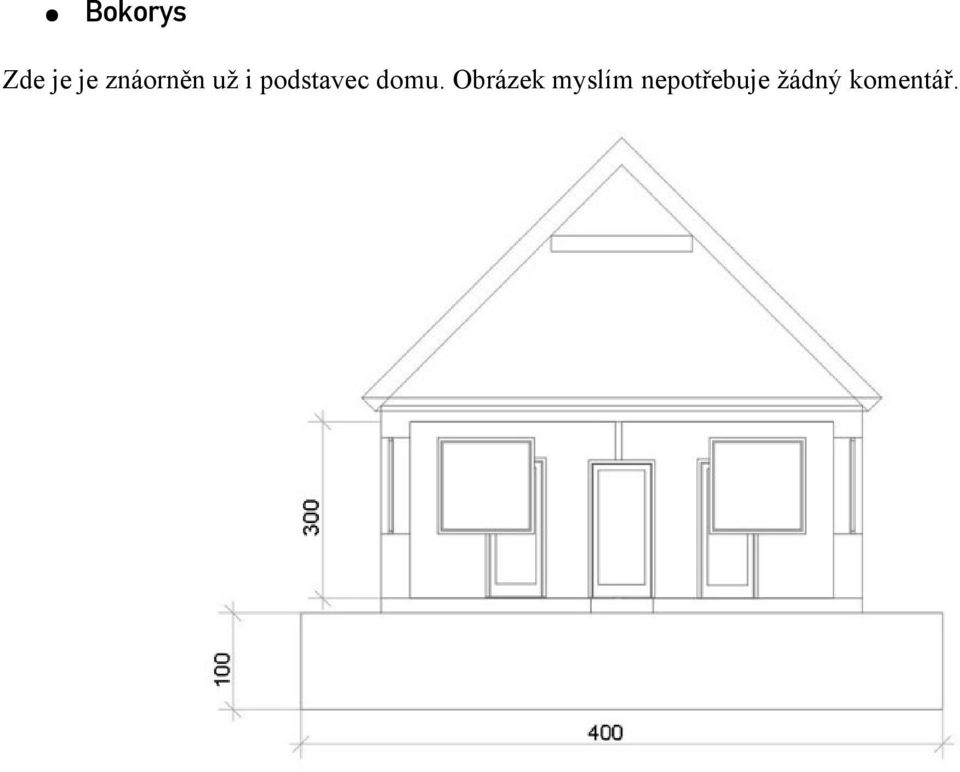

3 Bokorys Zde je je znáorněn už i podstavec domu. Obrázek myslím nepotřebuje žádný komentář.

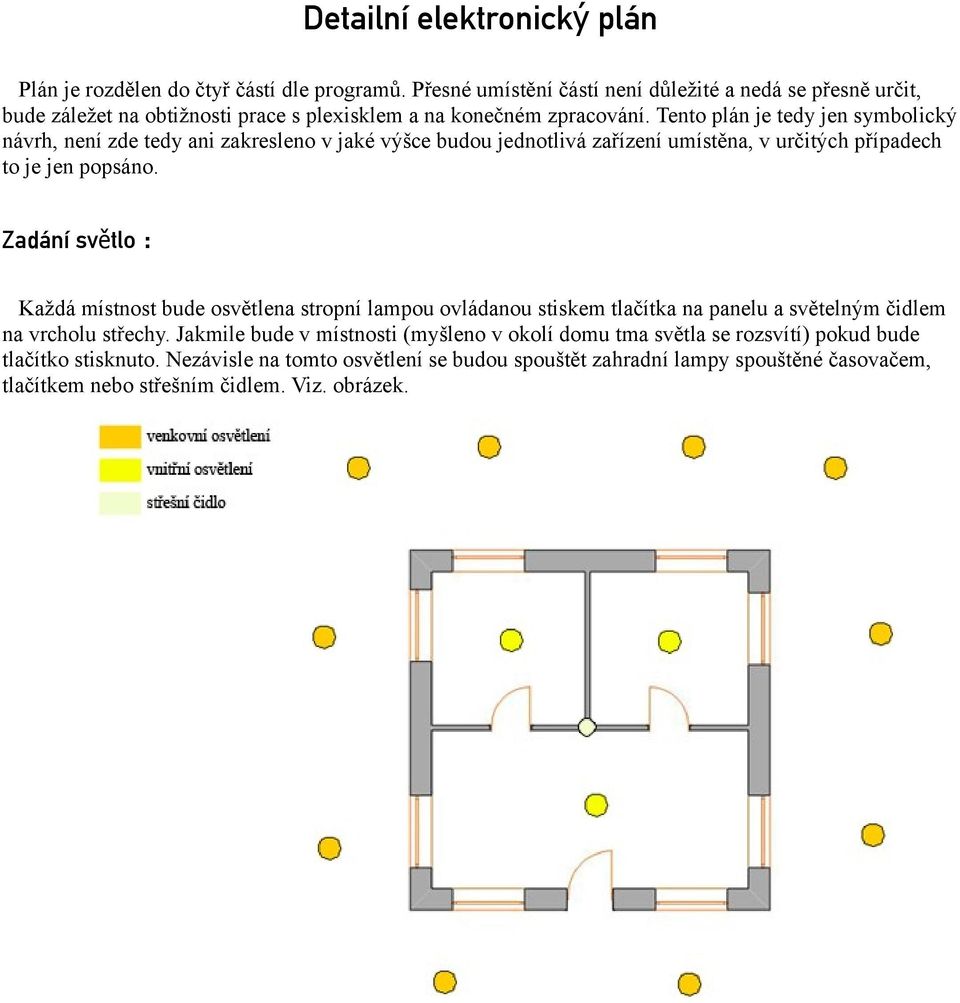

4 Detailní elektronick ý plán Plán je rozdělen do čtyř částí dle programů. Přesné umístění částí není důležité a nedá se přesně určit, bude záležet na obtižnosti prace s plexisklem a na konečném zpracování. Tento plán je tedy jen symbolický návrh, není zde tedy ani zakresleno v jaké výšce budou jednotlivá zařízení umístěna, v určitých případech to je jen popsáno. Zadání svě tlo : Každá místnost bude osvětlena stropní lampou ovládanou stiskem tlačítka na panelu a světelným čidlem na vrcholu střechy. Jakmile bude v místnosti (myšleno v okolí domu tma světla se rozsvítí) pokud bude tlačítko stisknuto. Nezávisle na tomto osvětlení se budou spouštět zahradní lampy spouštěné časovačem, tlačítkem nebo střešním čidlem. Viz. obrázek.

Tento plán je tedy jen symbolický návrh, není zde tedy ani zakresleno v jaké výšce budou jednotlivá zařízení umístěna, v určitých případech to je jen popsáno.

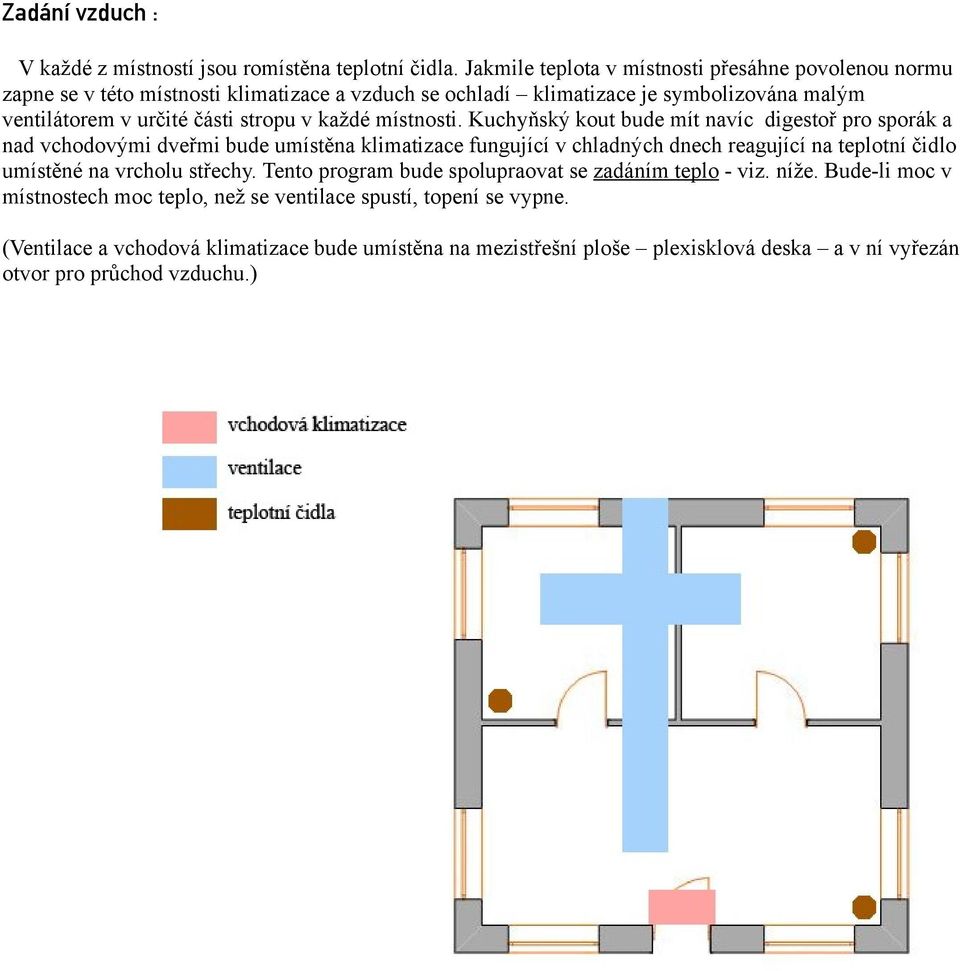

5 Zadání vzduch : V každé z místností jsou romístěna teplotní čidla. Jakmile teplota v místnosti přesáhne povolenou normu zapne se v této místnosti klimatizace a vzduch se ochladí klimatizace je symbolizována malým ventilátorem v určité části stropu v každé místnosti. Kuchyňský kout bude mít navíc digestoř pro sporák a nad vchodovými dveřmi bude umístěna klimatizace fungující v chladných dnech reagující na teplotní čidlo umístěné na vrcholu střechy. Tento program bude spolupraovat se zadáním teplo - viz. níže. Bude-li moc v místnostech moc teplo, než se ventilace spustí, topení se vypne. (Ventilace a vchodová klimatizace bude umístěna na mezistřešní ploše plexisklová deska a v ní vyřezán otvor pro průchod vzduchu.)

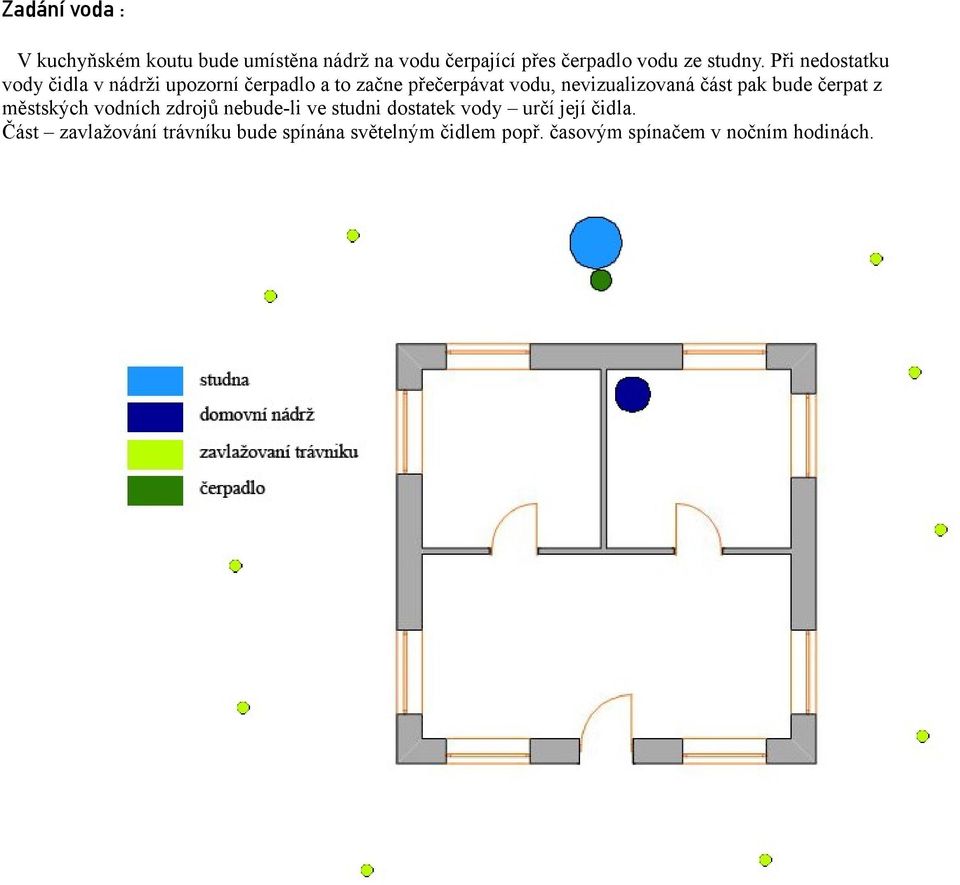

6 Zadání voda : V kuchyňském koutu bude umístěna nádrž na vodu čerpající přes čerpadlo vodu ze studny. Při nedostatku vody čidla v nádrži upozorní čerpadlo a to začne přečerpávat vodu, nevizualizovaná část pak bude čerpat z městských vodních zdrojů nebude-li ve studni dostatek vody určí její čidla. Část zavlažování trávníku bude spínána světelným čidlem popř. časovým spínačem v nočním hodinách.

Při nedostatku vody čidla v nádrži upozorní čerpadlo a to začne přečerpávat vodu, nevizualizovaná

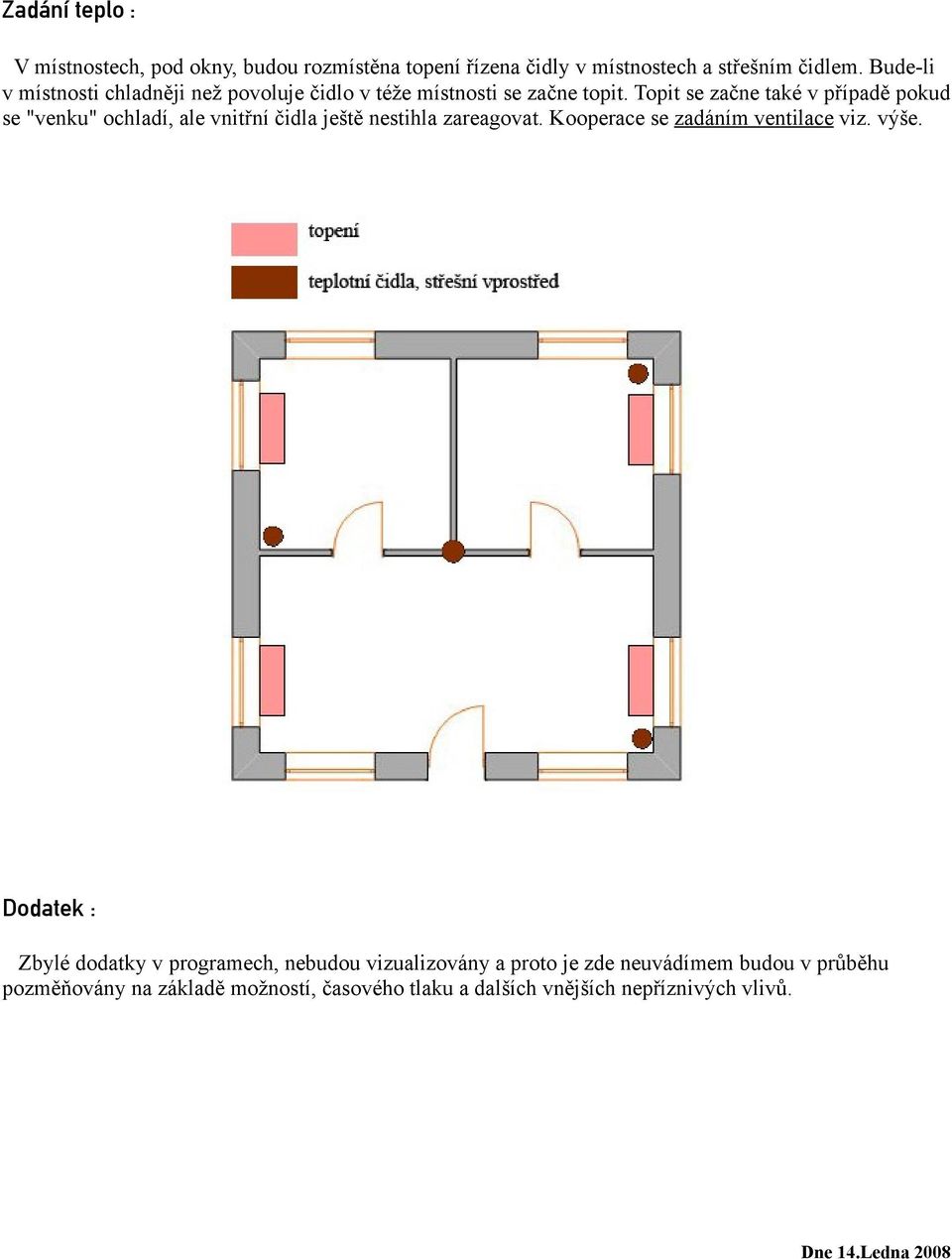

7 Zadání teplo : V místnostech, pod okny, budou rozmístěna topení řízena čidly v místnostech a střešním čidlem. Bude-li v místnosti chladněji než povoluje čidlo v téže místnosti se začne topit. Topit se začne také v případě pokud se "venku" ochladí, ale vnitřní čidla ještě nestihla zareagovat. Kooperace se zadáním ventilace viz. výše. Dodatek : Zbylé dodatky v programech, nebudou vizualizovány a proto je zde neuvádímem budou v průběhu pozměňovány na základě možností, časového tlaku a dalších vnějších nepříznivých vlivů. Dne 14.Ledna 2008

Topit se začne také v případě pokud se "venku" ochladí, ale vnitřní čidla ještě nestihla zareagovat. Kooperace se zadáním ventilace viz.
