LED MODUL PETRA

Rozměr: px
Začít zobrazení ze stránky:

Download "LED MODUL PETRA 180-24 - 24"

Transkript

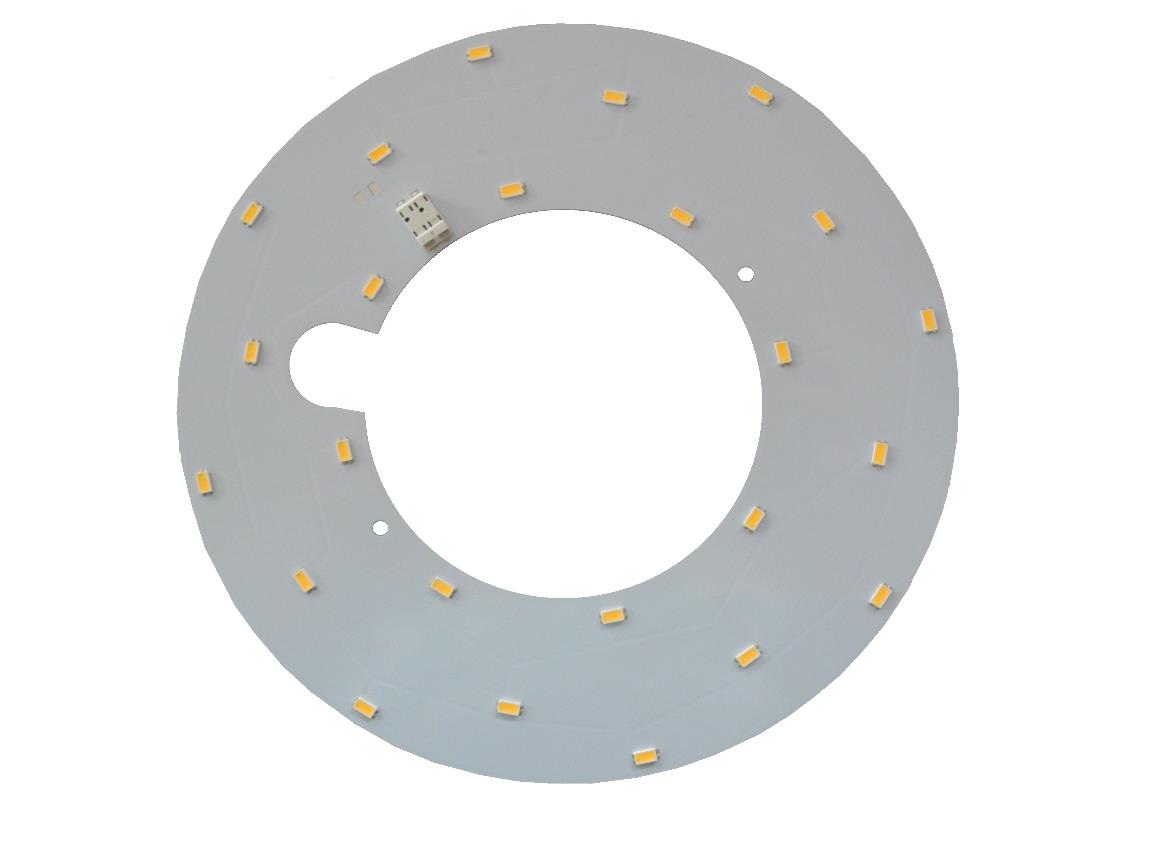

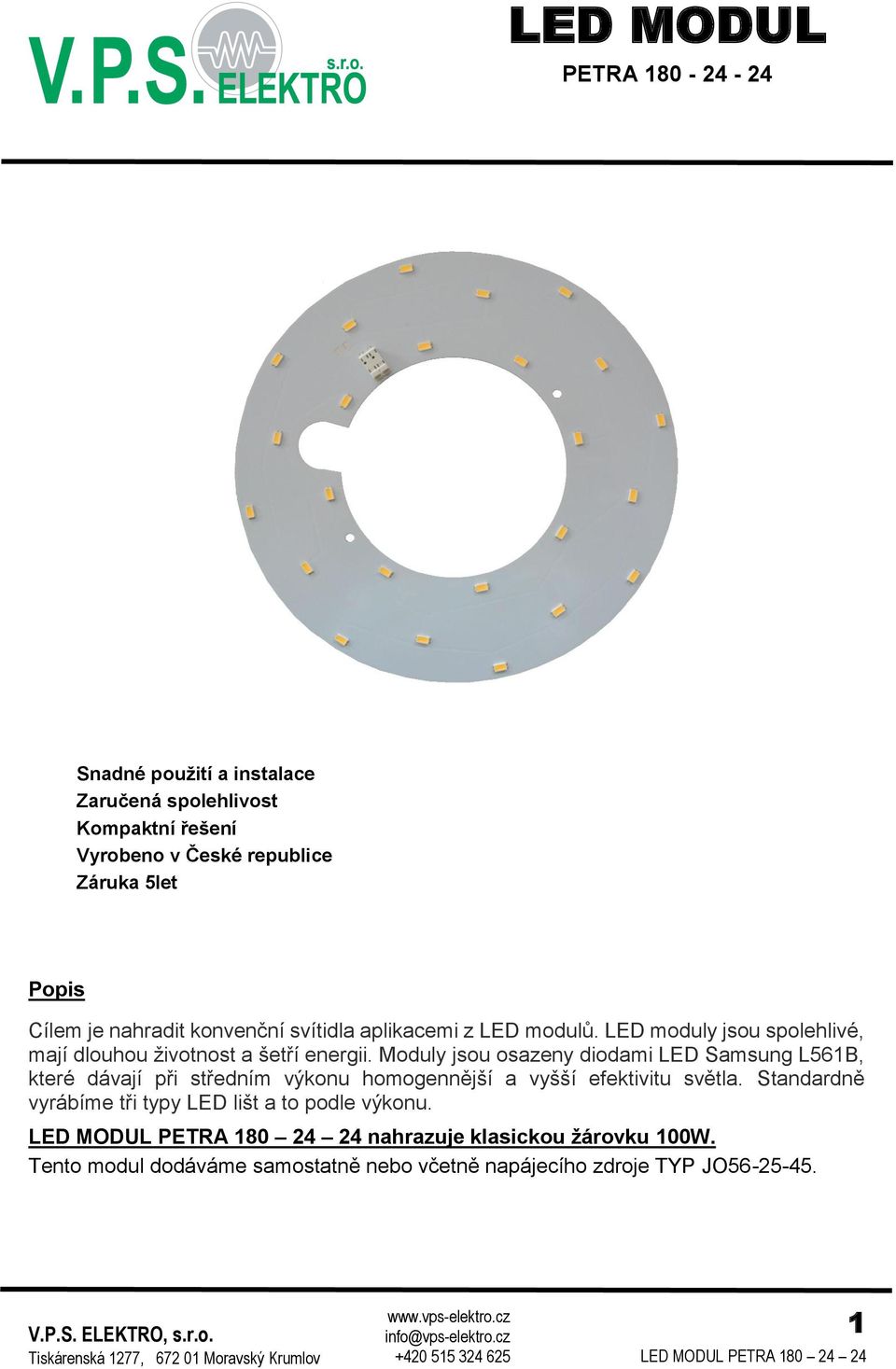

1 LED MODUL PETRA Snadné použití a instalace Zaručená spolehlivost Kompaktní řešení Vyrobeno v České republice Záruka 5let Popis Cílem je nahradit konvenční svítidla aplikacemi z LED modulů. LED moduly jsou spolehlivé, mají dlouhou životnost a šetří energii. Moduly jsou osazeny diodami LED Samsung L561B, které dávají při středním výkonu homogennější a vyšší efektivitu světla. Standardně vyrábíme tři typy LED lišt a to podle výkonu. nahrazuje klasickou žárovku 100W. Tento modul dodáváme samostatně nebo včetně napájecího zdroje TYP JO

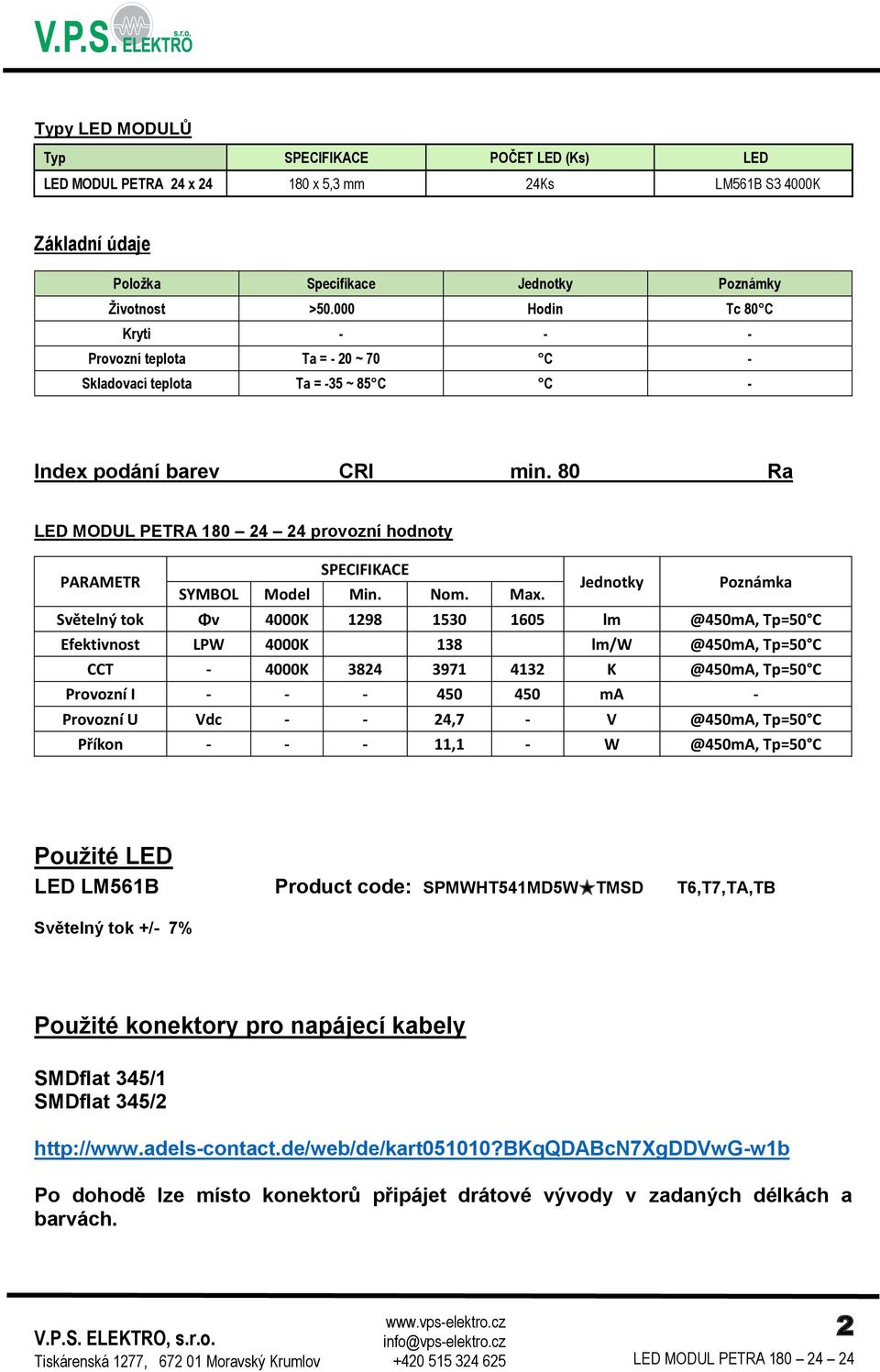

2 Typy LED MODULŮ Typ SPECIFIKACE POČET LED (Ks) LED LED MODUL PETRA 24 x x 5,3 mm 24Ks LM561B S3 4000K Základní údaje Položka Specifikace Jednotky Poznámky Životnost > Hodin Tc 80 C Kryti Provozní teplota Ta = - 20 ~ 70 C - Skladovací teplota Ta = -35 ~ 85 C C - Index podání barev CRI min. 80 Ra provozní hodnoty PARAMETR SPECIFIKACE SYMBOL Model Min. Nom. Max. Jednotky Poznámka Světelný tok Φv 4000K Tp=50 C Efektivnost LPW 4000K 138 Tp=50 C CCT K Tp=50 C Provozní I ma - Provozní U Vdc ,7 - Tp=50 C Příkon ,1 - Tp=50 C Použité LED LED LM561B Product code: SPMWHT541MD5W TMSD T6,T7,TA,TB Světelný tok +/- 7% Použité konektory pro napájecí kabely SMDflat 345/1 SMDflat 345/2 Po dohodě lze místo konektorů připájet drátové vývody v zadaných délkách a barvách. 2

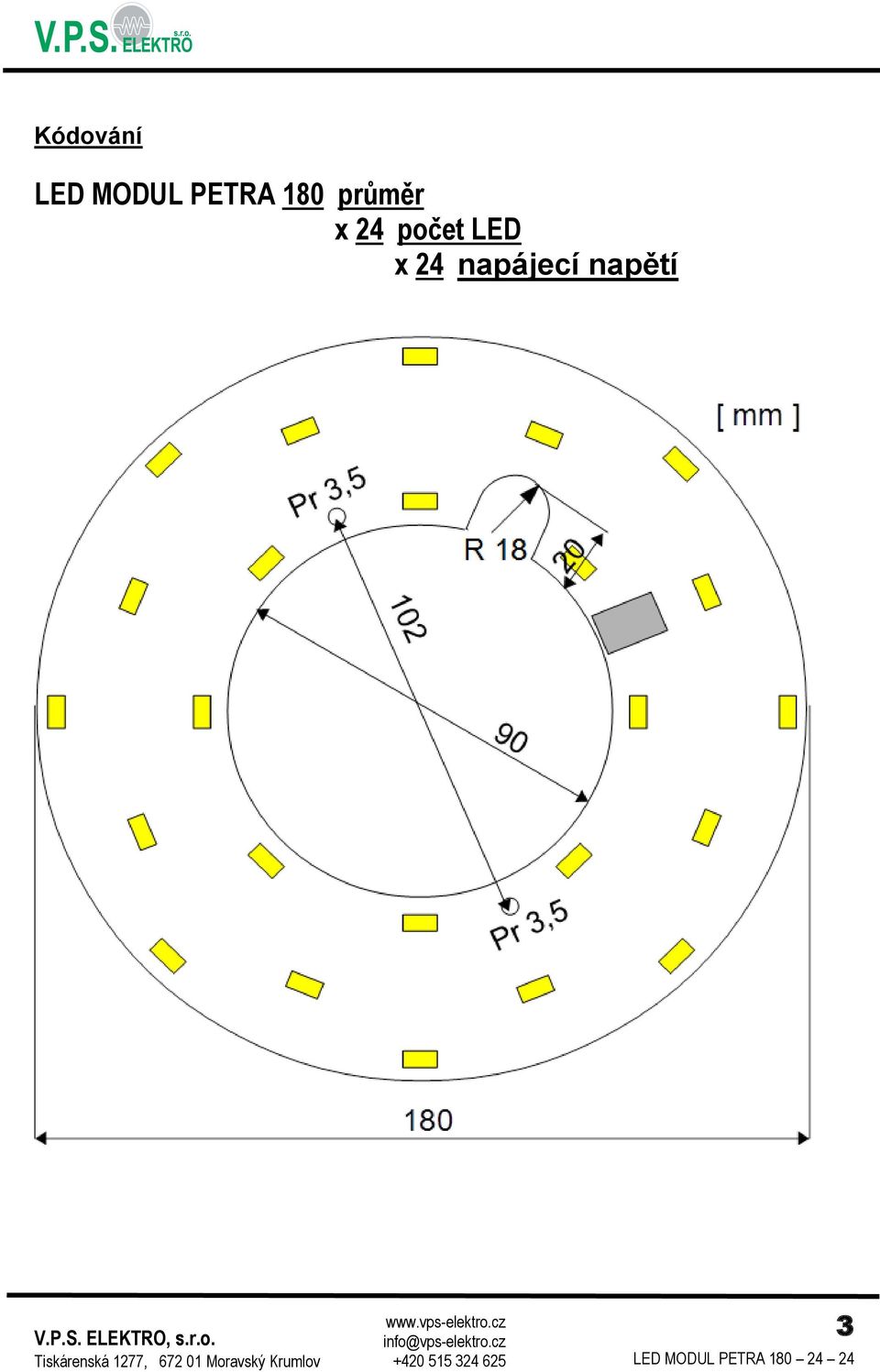

3 Kódování LED MODUL PETRA 180 průměr x 24 počet LED x 24 napájecí napětí 3

4 Pokyny pro manipulaci LED MODULY pro bílé světlo, jsou zařízení, které se skládají se seskupení bílých LED. Barva bílého světla LED nemusí odpovídat barvě masky na DPS. Manipulace Chraňte zařízení proti pádům a nešetrným mechanickým vlivům, neskladujte zařízení v prašných prostorách. Čištění Pro čištění modulů nepoužívejte oleje a organická rozpouštědla. K čištění doporučujeme používat izopropylalkohol. Při požití jiných rozpouštědel by měla být provedena zkouška na LED, zda nedojde k porušení pryskyřice. Moduly LED nečistěte v ultrazvuku. Statická elektřina Statická elektřina nebo přepětí poškozuje LED. Možnost nežádoucího zabarvení Vlivem propustnosti materiálů používaných při výrobě LED a nesprávného použití lepidel a čistících prvků, může dojít k nežádoucímu zabarvení LED. Tato nesprávná kombinace může vést ke snížení výkonu světelného toku a degradaci barvy světla. Je potřeba se seznámit s fyzikálními vlastnosti materiálů používaných při výrobě LED. Vlivem různého pošpinění při špatné manipulaci může dojít k degradaci chromatičnosti. Z tohoto důvodu neskladujte MODULY LED na gumě, obyčejném papíru, olovnaté pájce, krémech apod. Ostatní Pokud je napájecí napětí vyšší než maximální dovolené hodnoty, dojde k poškození obvodu v LED a k následnému zničení. Nedívejte se dlouhodobě do rozsvícené LED. Záruka V případě nedodržení předepsaných provozních podmínek nebo neautorizovaných zásazích do zařízení záruka pozbývá platnost. Zejména se vyvarujte vytahování vodičů z konektorů násilím. Výrobce neručí za škody vzniklé nesprávným použitím zařízení. Likvidace zařízení Propojovací pole PROP-4x jsou elektronické komponenty a je třeba je po vyřazení z provozu ekologicky zlikvidovat. V žádném případě je nevyhazujte do komunálního odpadu!!! 4

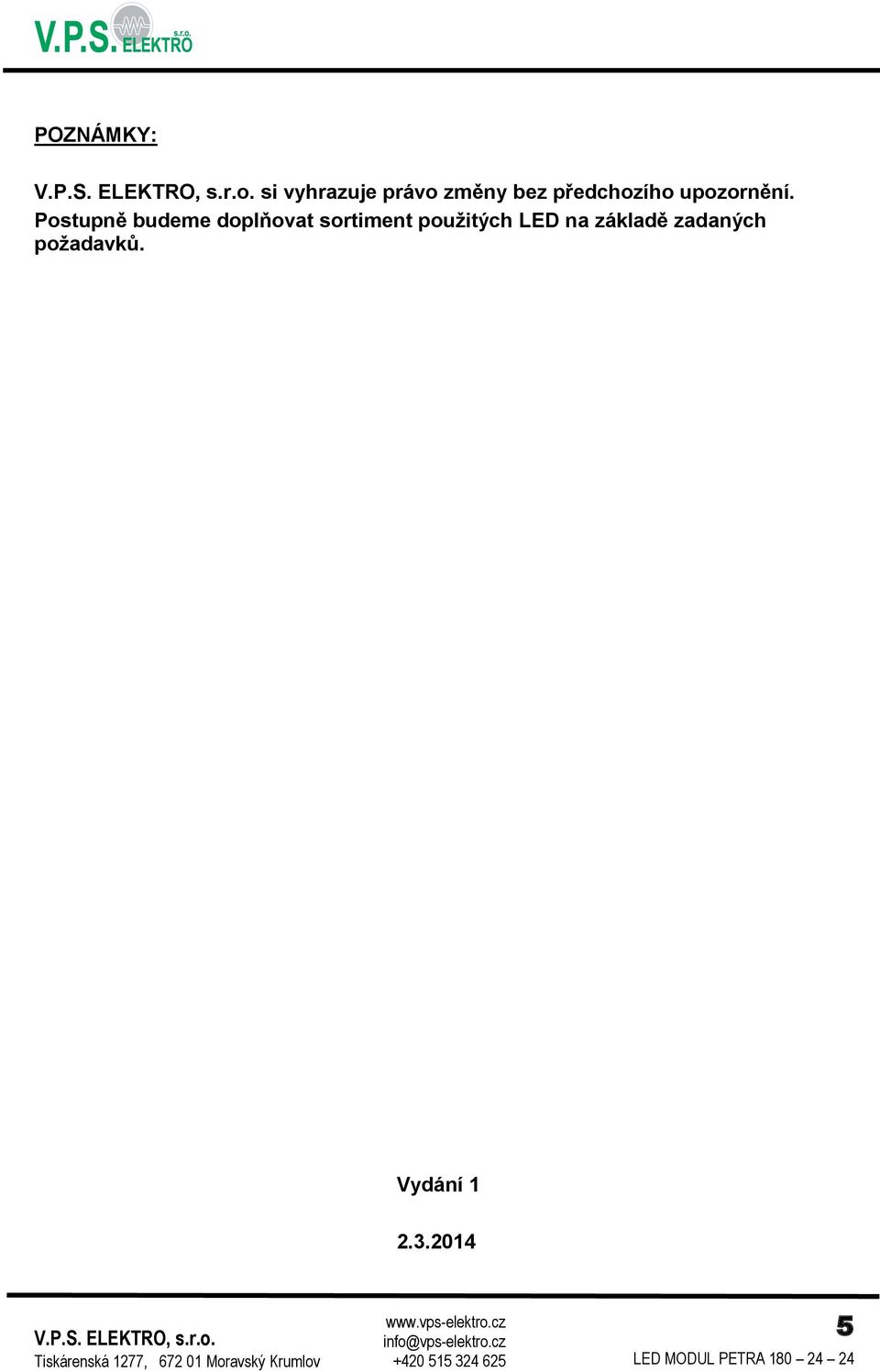

5 POZNÁMKY: si vyhrazuje právo změny bez předchozího upozornění. Postupně budeme doplňovat sortiment použitých LED na základě zadaných požadavků. Vydání
