1 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ

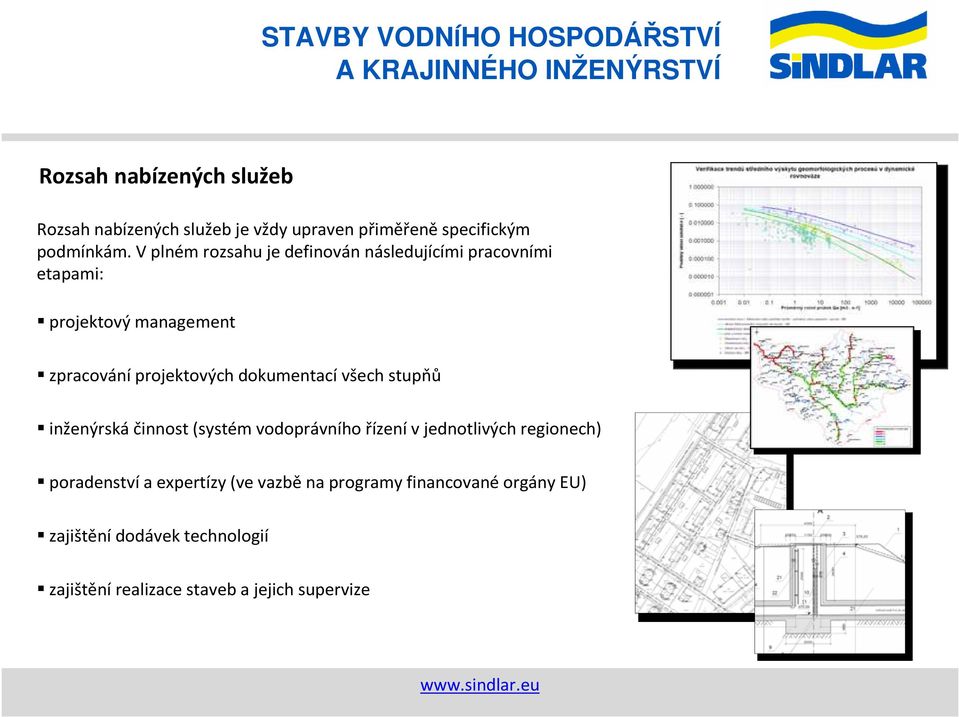

2 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Rozsah nabízených služeb Rozsah nabízených služeb je vždy upraven přiměřeněspecifickým podmínkám. V plném rozsahu je definován následujícími pracovními etapami: projektový management zpracování projektových dokumentací všech stupňů inženýrskáčinnost (systém vodoprávního řízenív jednotlivých regionech) poradenstvía expertízy (ve vazběna programy financovanéorgány EU) zajištění dodávek technologií zajištění realizace staveb a jejich supervize

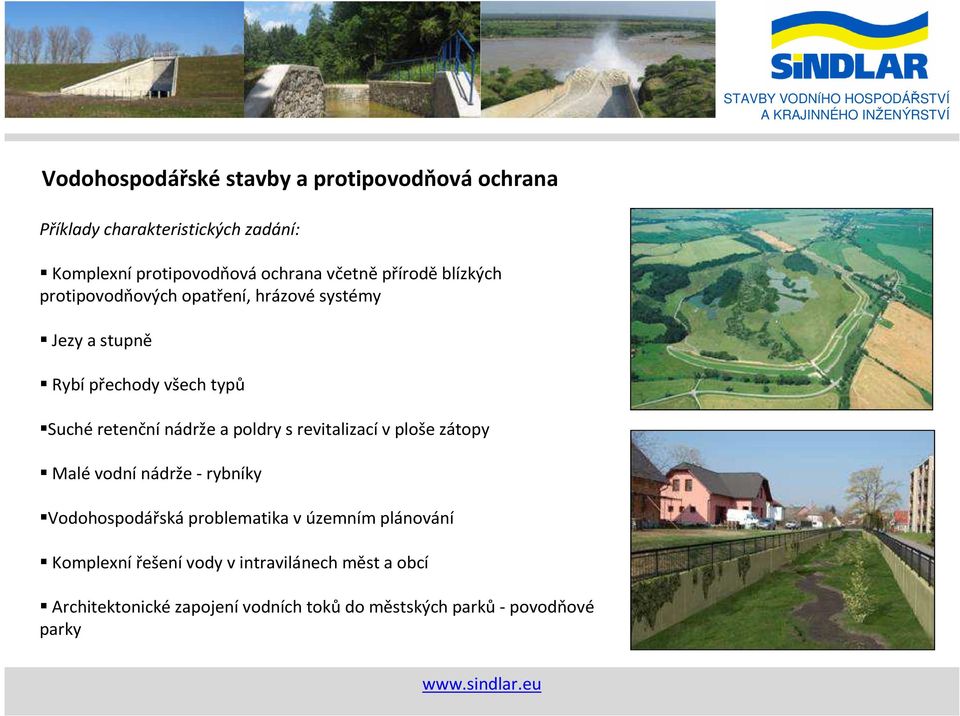

3 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Vodohospodářské stavby a protipovodňová ochrana Příklady charakteristických zadání: Komplexníprotipovodňováochrana včetněpříroděblízkých protipovodňových opatření, hrázovésystémy Jezy a stupně Rybí přechody všech typů Suchéretenčnínádrže a poldrys revitalizacív ploše zátopy Malévodnínádrže -rybníky Vodohospodářská problematika v územním plánování Komplexní řešení vody v intravilánech měst a obcí Architektonické zapojení vodních toků do městských parků- povodňové parky

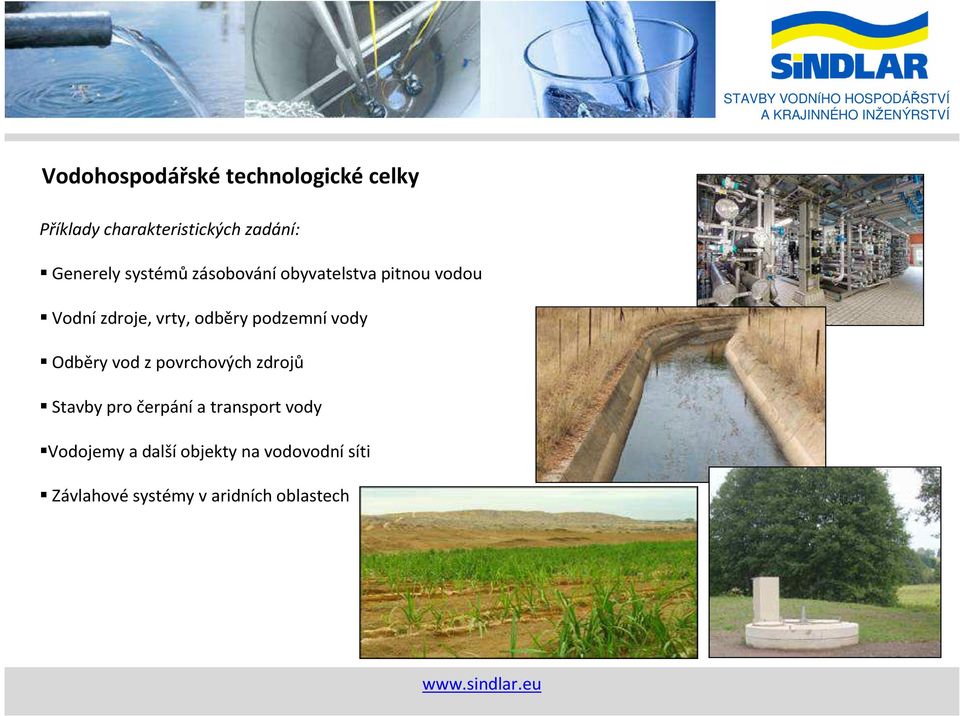

4 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Vodohospodářské technologické celky Příklady charakteristických zadání: Generely systémůzásobováníobyvatelstva pitnou vodou Vodnízdroje, vrty, odběry podzemnívody Odběry vod z povrchových zdrojů Stavby pro čerpánía transport vody Vodojemy a dalšíobjekty na vodovodnísíti Závlahové systémy v aridních oblastech

5 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Nakládání s dešťovými a odpadními vodami Příklady charakteristických zadání: Generely odkanalizování urbanizovaných celků Kanalizace a systémy odvodnění Hospodařenís dešťovou vodou v zastavěných územích Retence dešťových vod a jejich využití Třetístupeňčištěníodpadních vod a recyklace vyčištěnévody v oblastech se zápornou vodohospodářskou bilancí Čistírny odpadních vod

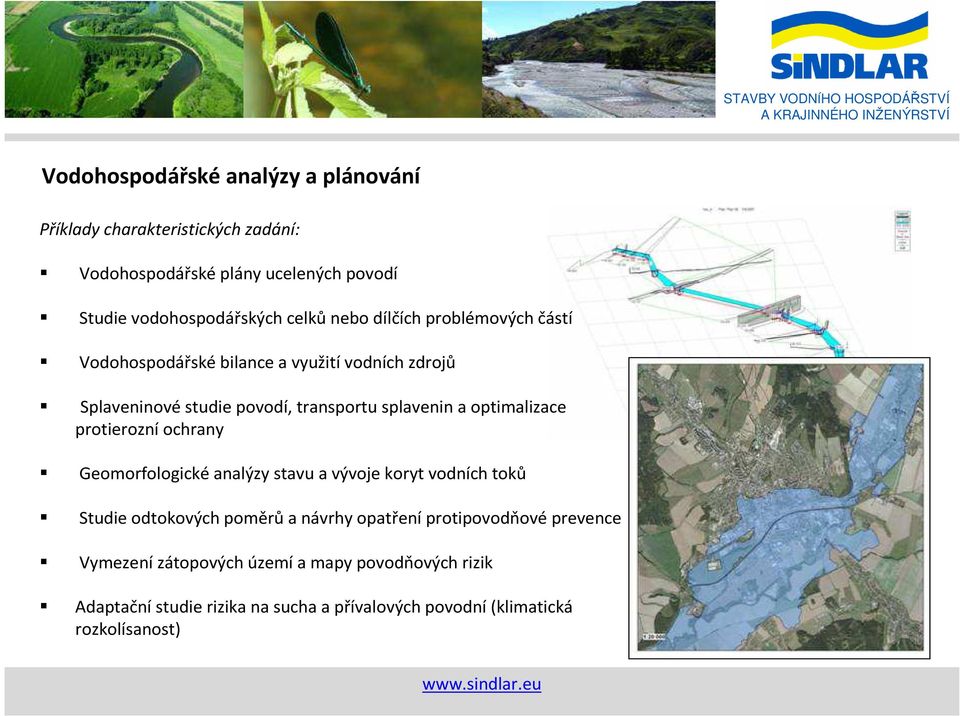

6 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Vodohospodářské analýzy a plánování Příklady charakteristických zadání: Vodohospodářské plány ucelených povodí Studie vodohospodářských celků nebo dílčích problémových částí Vodohospodářské bilance a využití vodních zdrojů Splaveninovéstudie povodí, transportu splavenin a optimalizace protierozníochrany Geomorfologické analýzy stavu a vývoje koryt vodních toků Studie odtokových poměrůa návrhy opatřeníprotipovodňovéprevence Vymezenízátopových územía mapy povodňových rizik Adaptační studie rizika na sucha a přívalových povodní(klimatická rozkolísanost)

7 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Revitalizace řek, mokřadů a údolních niv Příklady charakteristických zadání: Revitalizace vodních tokůa údolních niv Monitoring provedených opatření z hlediska dosaženého revitalizačního efektu, vyhodnoceníodezvy revitalizovanýchekosystémůa optimalizace následnépéče Obnova mokřadův nivách a obnova zazemňujícíchse odstavených ramen v lokalitách, kde byla úpravami toku zastavena dynamika jejich obnovy vývojem meandrujícího koryta

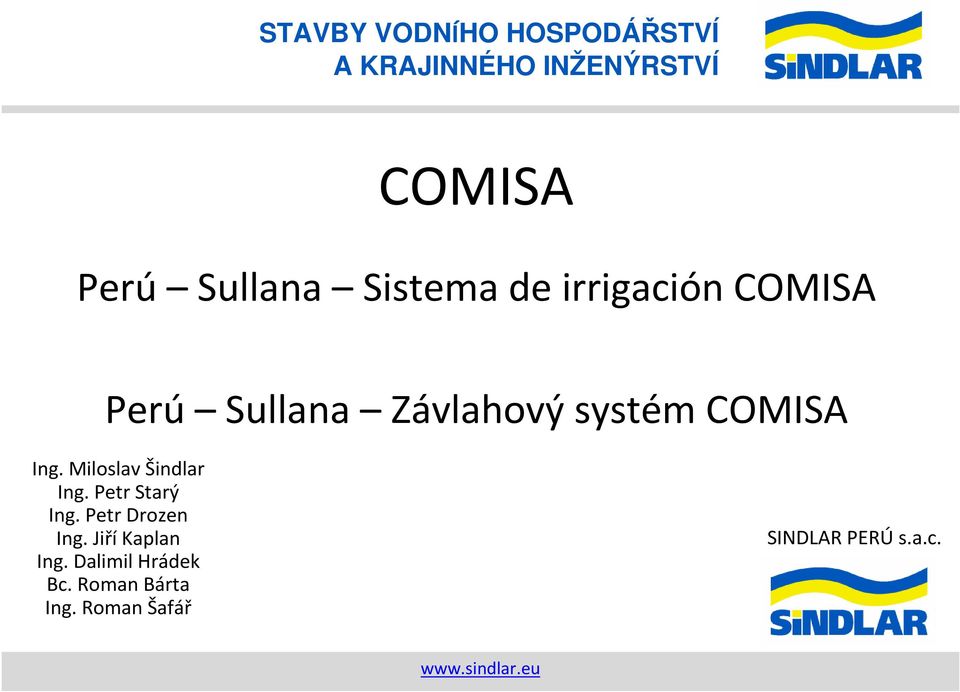

8 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ COMISA Perú Sullana Sistema de irrigación COMISA Perú Sullana Závlahový systém COMISA Ing. Miloslav Šindlar Ing. Petr Starý Ing. Petr Drozen Ing. Jiří Kaplan Ing. Dalimil Hrádek Bc. Roman Bárta Ing. Roman Šafář SINDLAR PERÚ s.a.c.

9 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Piura Lima

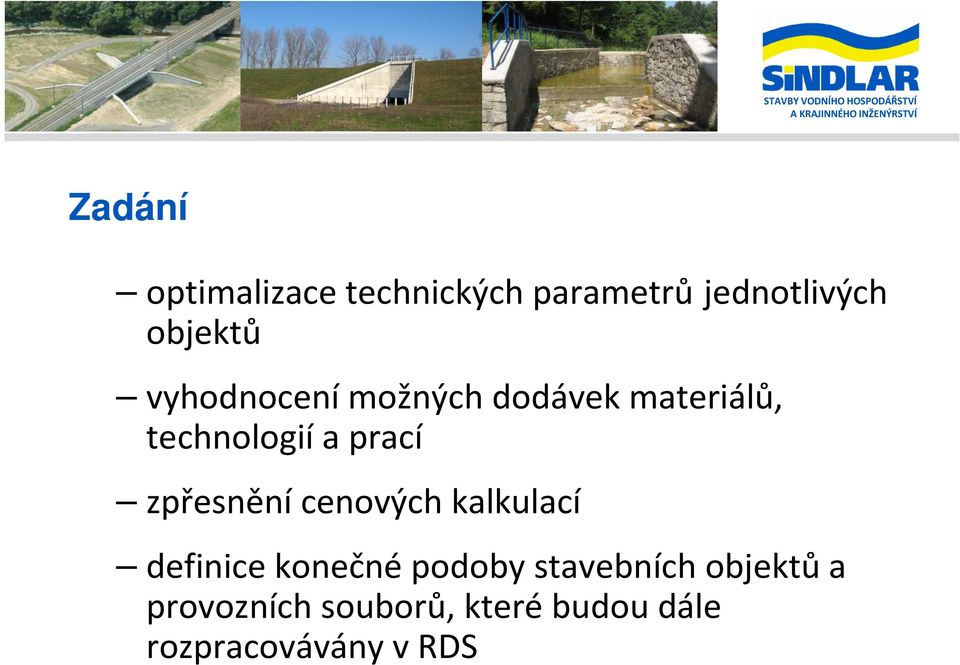

10 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Zadání optimalizace technických parametrů jednotlivých objektů vyhodnocenímožných dodávek materiálů, technologií a prací zpřesnění cenových kalkulací definice konečnépodobystavebních objektůa provozních souborů, kterébudou dále rozpracovávány v RDS

11 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Podklady Podklady dodané investorem Estudio técnico económico: Ingeniería básica Programaestraordinariode formalizaciónde derechosde usode agua con fines agrarios licence na vodu základní topografie situační výkresy Podklady zpracovatel terénní průzkumy kopané sondy pro orientační posouzení inženýrské geologie orientační vsakovací pokus odběry vzorků zemin a jejich rozbor odběr vody z Chiry s hodnocením obsahu sedimentujících látek

12 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Základní vstupní údaje odběr vody z Chiryna výtoku z odpadního kanálu čerpanémnožství 4,85 m 3 /s trasa výtlaku přes obec Golondrina a Monterón respektovat profil navržené hráze Miraflores neřešitbilančnípotřeby vody v návaznosti na problematiku nedostatku vody v Chire neřešitpřívod el.energie k čerpacístanici (dále ČS), předpoklad, že bude umístěna ve vzdálenosti do 50m od ČS

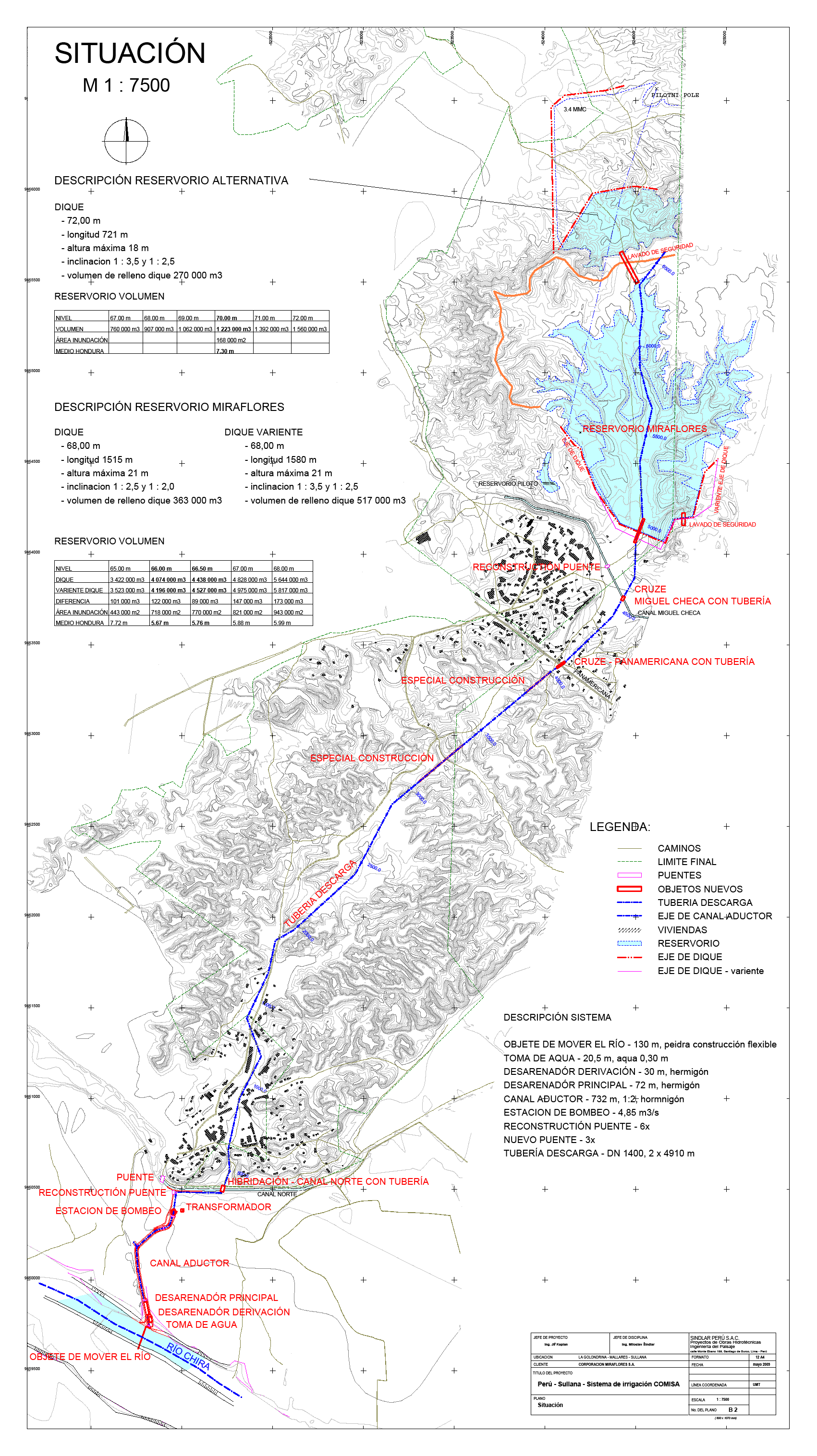

13 Rozdělení na stavební objekty vzdouvací objekt na Río Chira odběrný objekt usazovací nádrže přívodní kanál čerpací stanice křížení s kanálem Norte výtlačný řad křížení s Panamericanou křížení s kanálem Miguel Checa nádrž Miraflores obslužné komunikace mosty nové a rekonstrukce

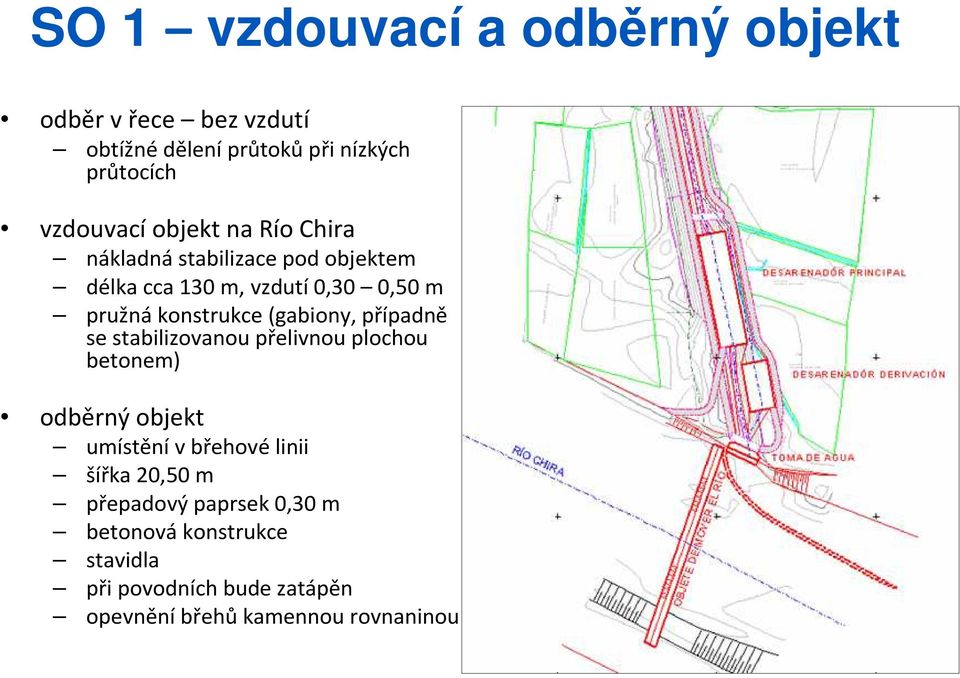

14 SO 1 vzdouvací a odběrný objekt odběr v řece bez vzdutí obtížnéděleníprůtokůpři nízkých průtocích vzdouvací objekt na Río Chira nákladná stabilizace pod objektem délka cca 130 m, vzdutí0,30 0,50 m pružná konstrukce (gabiony, případně se stabilizovanou přelivnouplochou betonem) odběrný objekt umístění v břehové linii šířka 20,50 m přepadový paprsek 0,30 m betonová konstrukce stavidla při povodních bude zatápěn opevnění břehů kamennou rovnaninou

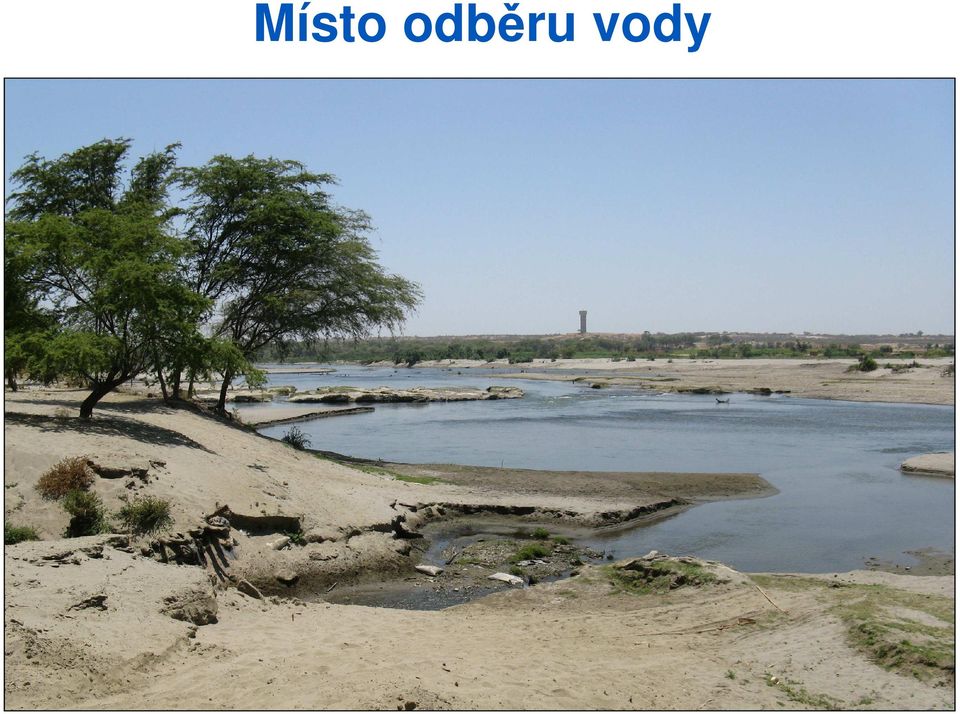

15 Místo odběru vody

16 Místo odběru vody

17 SO 2 přívodní kanál k ČS přespádování k ČS stabilizace profilu beton sklony 1:2 zajištěníprostoru pro obsluhu a případné čištění oboustranné komunikace mostky ve stávajícím umístění

18 SO 2 přívodní kanál k ČS

19 SO 3 usazovací nádrže čerpadla -zrno < 0,5 mm dimenzovat zrno > 0,2 mm vztlak za povodní a při čištění odolná konstrukce při čištění beton návrh 2 UN první s vysokou účinností sekundární(derivační), ve funkci pouze při čištění primární usazovací nádrže odebrány 3 vzorkypro orientační výpočty pro přesné nadimenzování UN nutný větší počet vzorků v delším časovém období

20 SO 4 čerpací stanice 4,85 m3/s H=63,5 m čerpadla příkon jednoho motoru 900 kw hmotnost čerpadla 5600 kg hmotnost motoru 6190 kg jeřábová dráha seismicita použití tvárné litiny vztlak ochrana proti tlakovým rázům automatický systém řízení Předpoklád -trafostanice bude do 50 m od ČS

21 SO 4 čerpací stanice

22 SO 5 výtlačný řad Parametry: zohlednění seismicity uložení do země zajištění proti erozi minimum výškových a směrových lomů trasy kříženídvou zavlažovacích kanálů křížení panamerické dálnice

23 SO 5 výtlačný řad

24 SO 5 výtlačný řad

25 SO 5 výtlačný řad

26 SO 5 výtlačný řad

27 SO 5 výtlačný řad

28 SO 5 výtlačný řad průměr 2 x DN x DN 1200 materiál sklolaminát odstředivě(hobas) navinuté(amitech) plast PE-HD (Maincor) litina (Saint-Gobain) ocel

29 SO 6 překlenutí kanálu Norte a Miguel Checa 2 varianty mostníkonstrukce v úrovni cesty, přeložka cesty podjízdnámostníkonstrukce (rámová spřažená konstrukce)

30 SO 6 překlenutí kanálu Norte a Miguel Checa

31 SO 6 překlenutí kanálu Norte a Miguel Checa

32 SO 6 překlenutí kanálu Norte a Miguel Checa

33 SO 6 překlenutí kanálu Norte a Miguel Checa

34 SO 6 překlenutí kanálu Norte a Miguel Checa

35 SO 7 - přemostění komunikace carretera Panamericana křížení vrchem spřažené konstrukce spodem Protlak Kolektor (tunel)

36 carretera Panamericana

37 carretera Panamericana

38 SO 8 akumulační nádrž Miraflores Plocha povodí k hrázi m2 Vodní plocha m2

39 SO 8 akumulační nádrž Miraflores Orientační IGP: 4 kopané sondy hloubka do 2 m orientační vsakovací pokus

40 SO 8 akumulační nádrž Miraflores

41 SO 8 akumulační nádrž Miraflores

42 SO 8 akumulační nádrž Miraflores IGP 1: hloubka 2 m 5 vrstev propustné 1,2,4 a 5 relativně nepropustná 3

43 SO 8 akumulační nádrž Miraflores Požadavky: stabilita zemního tělesa vodotěsnost odolnost k otřesům bezpečnostní přeliv, možnost vypuštění nepropustnost v zátopě(štěrkové vrstvy) protierozní ochrana nad nádrží

44 SO 8 akumulační nádrž Miraflores Parametry:

45 SO 8 akumulační nádrž Miraflores

46 SO 8 akumulační nádrž Miraflores

47 SO 8 akumulační nádrž Miraflores

48 SO 8 akumulační nádrž Miraflores

49 SO 8 akumulační nádrž Miraflores

50 SO 8 akumulační nádrž Miraflores

51 SO 8 akumulační nádrž Miraflores

52 SO 8 akumulační nádrž Miraflores

53 COMISA

54 COMISA

55 COMISA

56 COMISA

57 COMISA

58 COMISA

59 STAVBY VODNÍHO HOSPODÁŘSTVÍ A KRAJINNÉHO INŽENÝRSTVÍ Děkuji za pozornost
