1 Projekt: Téma: Druhy kabelových kanálů Montážní postupy Lištové rozvody Přístroje pro montáž lištového vedení Obor: Mechanik - elektronik Ročník: 2. Zpracoval(a): Bc. Josef Dulínek Střední průmyslová škola Uherský Brod, 2010

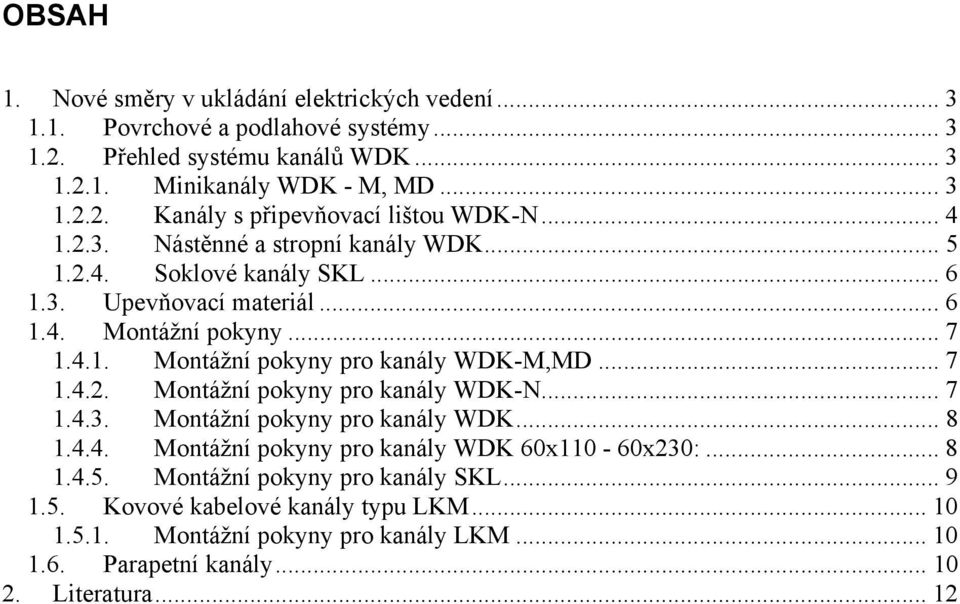

2 OBSAH 1. Nové směry v ukládání elektrických vedení Povrchové a podlahové systémy Přehled systému kanálů WDK Minikanály WDK - M, MD Kanály s připevňovací lištou WDK-N Nástěnné a stropní kanály WDK Soklové kanály SKL Upevňovací materiál Montážní pokyny Montážní pokyny pro kanály WDK-M,MD Montážní pokyny pro kanály WDK-N Montážní pokyny pro kanály WDK Montážní pokyny pro kanály WDK 60x110-60x230: Montážní pokyny pro kanály SKL Kovové kabelové kanály typu LKM Montážní pokyny pro kanály LKM Parapetní kanály Literatura... 12

3 Ukládání silnoproudého a slaboproudého vedení 1. Nové směry v ukládání elektrických vedení 1.1. Povrchové a podlahové systémy Nástěnné, stropní a soklové kanály - přehled a příklady užití Instalací silových, datových či sdělovacích elektrických rozvodů do kanálů se při montáži dosáhne podstatně lepšího vzhledu než při volném uložení anebo uložení v trubkách a menší pracnosti než při instalaci pod omítku. Charakteristickým rysem kanálových úložných systémů je čistota montáže a jejich flexibilita, schopnost dalšího rozšiřování rozvodů pružně a s minimální pracností. Tato skutečnost spolu se širokou nabídkou rozměrů a vhodných upevňovacích prvků je důvodem obliby především kanálů z PVC. Navíc, s ohledem na montážní komfort, který nabízejí, jsou cenově dostupné. Soubor vlastností kanálů z PVC tak dává předpoklady jejich racionálního a ekonomického užití. Základním konstrukčním prvkem povrchových úložných systémů jsou v tomto případě kanály z PVC či oceli. Jsou dodávány ve dvoumetrových délkách. Nástěnné a stropní kanály vyrobené z tvrzeného, nesnadno hořlavého PVC mají od rozměru 15 x 15 mm perforované dno pro usnadnění montážních prací. Kompletační prvky tvoří především rohy (vnitřní, vnější, ploché), koncové díly, přepážky, můstkové spony a další. Kanály z PVC vysoké 60 mm lze od šířky 110 mm osadit přístroji. Je možné do nich instalovat silové, telefonní či datové zásuvky, případně i spínače. K tomu se v sestavě použijí v případech, kdy se požaduje vyšší pevnost systému, odstínění uložených vedení kovovou přepážkou nebo jako vývody z rozvaděčů. Větší rozměry kovových kanálů rovněž umožňují variabilní osazení přepážkami. Soklový kanál je určen k montáži na zeď přímo u podlahy. Je konstruován tak, že okraje podlahové krytiny lze ukončit účelně a esteticky Přehled systému kanálů WDK Minikanály WDK - M, MD Typová řada kanálů WDK začíná tzv. minikanály, které jsou určeny k uložení vodičů nebo kabelů malých průměrů (např. rozvody datové, sdělovací). Jsou dodávány v barvě bílé (RAL 9001), buď otevřené (WDK-M) nebo s odklápěcím krytem (WDK-MD). Pro usnadnění montáže jsou opatřeny fólií k lepení na neporézní povrchy (sádrokarton, dřevo, umakart). Tyto kanály jsou na obrázku:

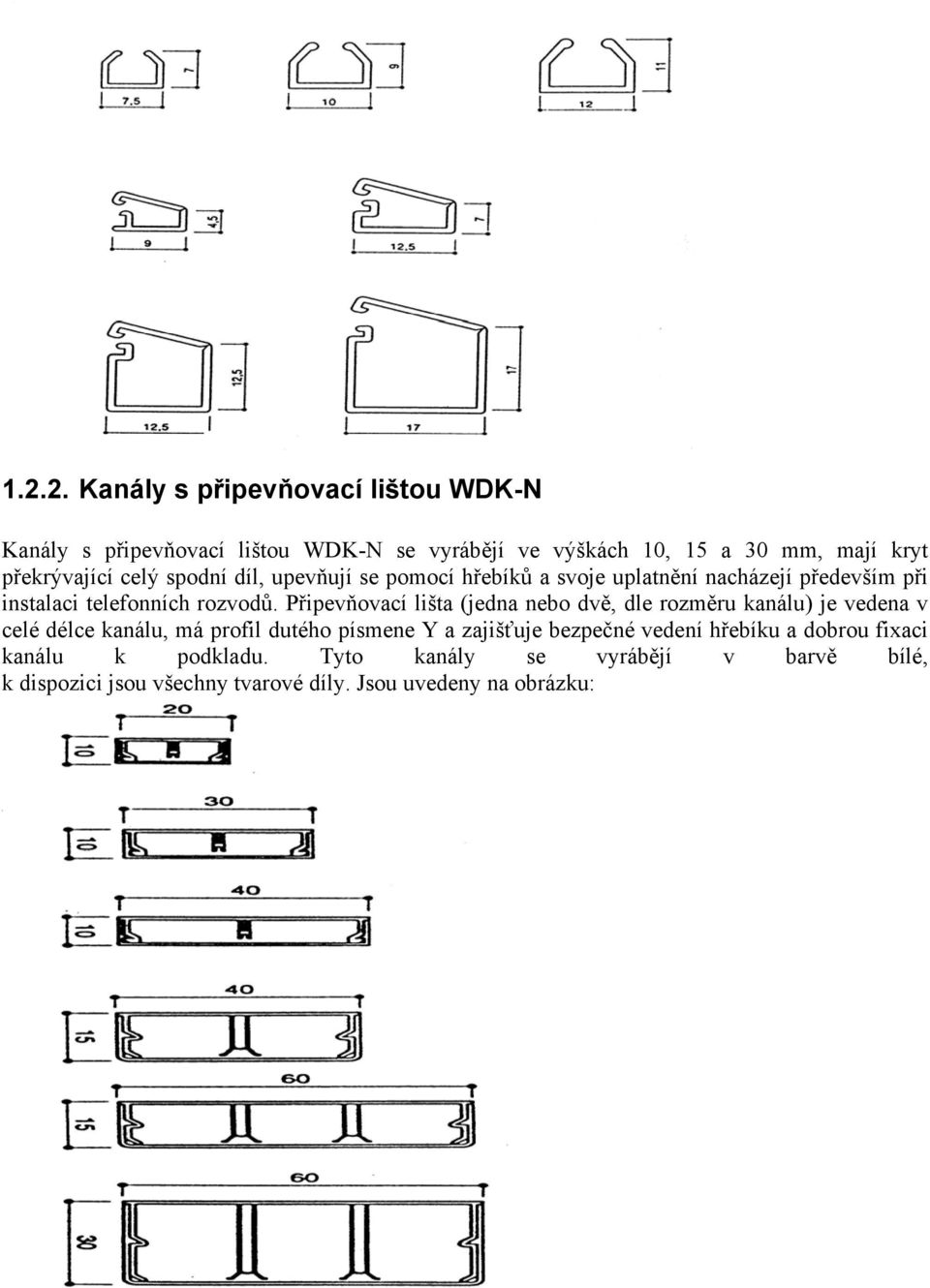

4 Kanály s připevňovací lištou WDK-N Kanály s připevňovací lištou WDK-N se vyrábějí ve výškách 10, 15 a 30 mm, mají kryt překrývající celý spodní díl, upevňují se pomocí hřebíků a svoje uplatnění nacházejí především při instalaci telefonních rozvodů. Připevňovací lišta (jedna nebo dvě, dle rozměru kanálu) je vedena v celé délce kanálu, má profil dutého písmene Y a zajišťuje bezpečné vedení hřebíku a dobrou fixaci kanálu k podkladu. Tyto kanály se vyrábějí v barvě bílé, k dispozici jsou všechny tvarové díly. Jsou uvedeny na obrázku:

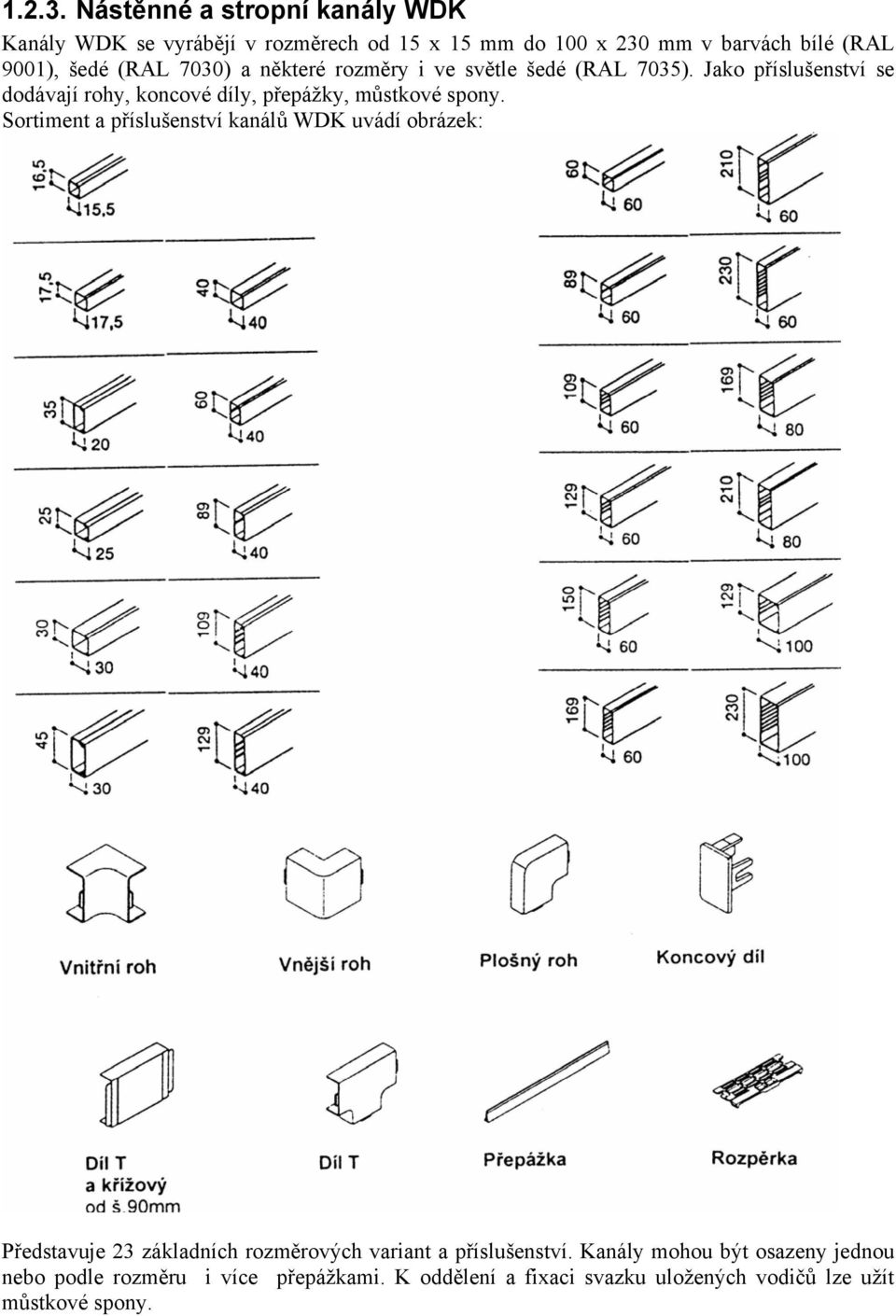

5 Nástěnné a stropní kanály WDK Kanály WDK se vyrábějí v rozměrech od 15 x 15 mm do 100 x 230 mm v barvách bílé (RAL 9001), šedé (RAL 7030) a některé rozměry i ve světle šedé (RAL 7035). Jako příslušenství se dodávají rohy, koncové díly, přepážky, můstkové spony. Sortiment a příslušenství kanálů WDK uvádí obrázek: Představuje 23 základních rozměrových variant a příslušenství. Kanály mohou být osazeny jednou nebo podle rozměru i více přepážkami. K oddělení a fixaci svazku uložených vodičů lze užít můstkové spony.

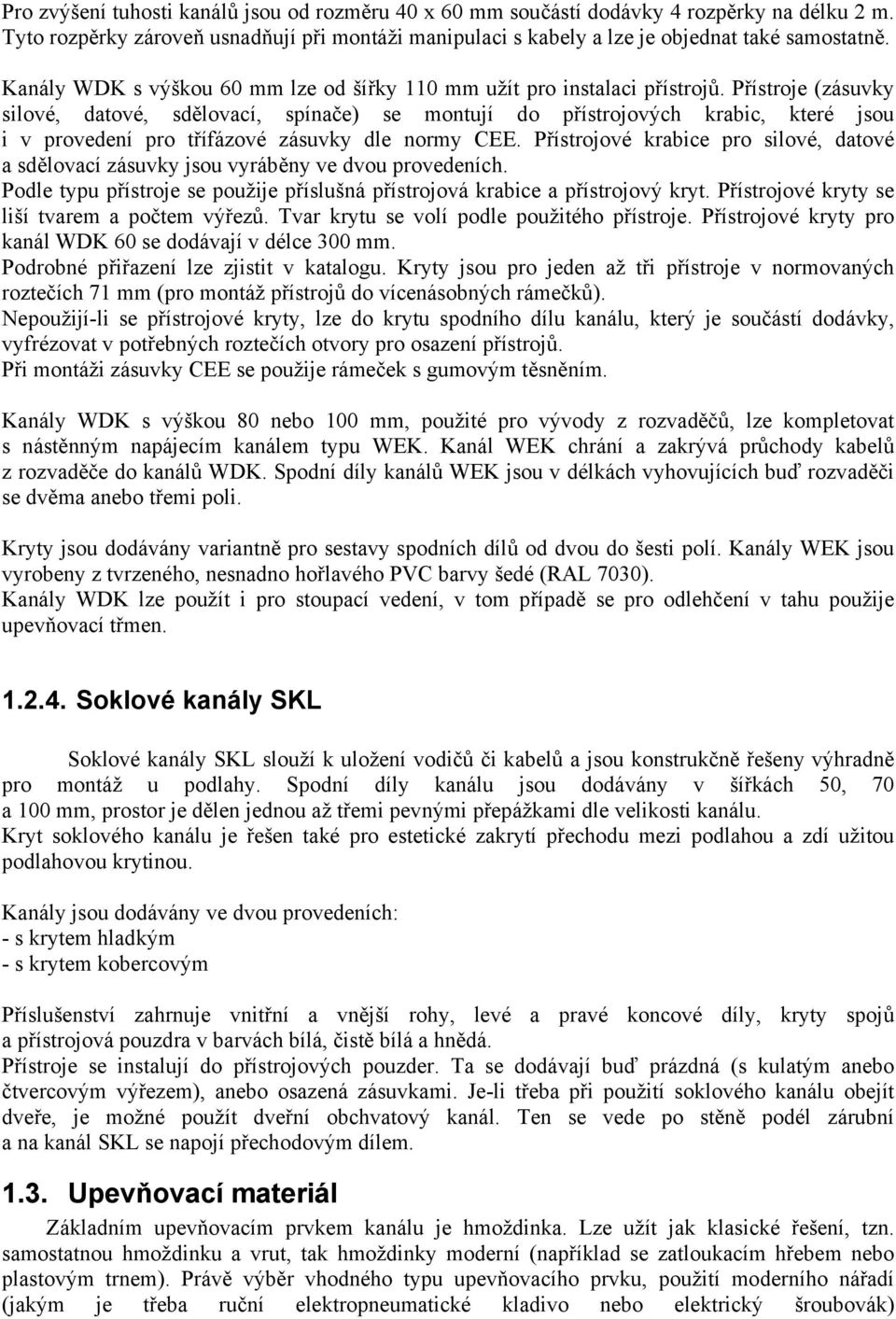

6 Pro zvýšení tuhosti kanálů jsou od rozměru 40 x 60 mm součástí dodávky 4 rozpěrky na délku 2 m. Tyto rozpěrky zároveň usnadňují při montáži manipulaci s kabely a lze je objednat také samostatně. Kanály WDK s výškou 60 mm lze od šířky 110 mm užít pro instalaci přístrojů. Přístroje (zásuvky silové, datové, sdělovací, spínače) se montují do přístrojových krabic, které jsou i v provedení pro třífázové zásuvky dle normy CEE. Přístrojové krabice pro silové, datové a sdělovací zásuvky jsou vyráběny ve dvou provedeních. Podle typu přístroje se použije příslušná přístrojová krabice a přístrojový kryt. Přístrojové kryty se liší tvarem a počtem výřezů. Tvar krytu se volí podle použitého přístroje. Přístrojové kryty pro kanál WDK 60 se dodávají v délce 300 mm. Podrobné přiřazení lze zjistit v katalogu. Kryty jsou pro jeden až tři přístroje v normovaných roztečích 71 mm (pro montáž přístrojů do vícenásobných rámečků). Nepoužijí-li se přístrojové kryty, lze do krytu spodního dílu kanálu, který je součástí dodávky, vyfrézovat v potřebných roztečích otvory pro osazení přístrojů. Při montáži zásuvky CEE se použije rámeček s gumovým těsněním. Kanály WDK s výškou 80 nebo 100 mm, použité pro vývody z rozvaděčů, lze kompletovat s nástěnným napájecím kanálem typu WEK. Kanál WEK chrání a zakrývá průchody kabelů z rozvaděče do kanálů WDK. Spodní díly kanálů WEK jsou v délkách vyhovujících buď rozvaděči se dvěma anebo třemi poli. Kryty jsou dodávány variantně pro sestavy spodních dílů od dvou do šesti polí. Kanály WEK jsou vyrobeny z tvrzeného, nesnadno hořlavého PVC barvy šedé (RAL 7030). Kanály WDK lze použít i pro stoupací vedení, v tom případě se pro odlehčení v tahu použije upevňovací třmen Soklové kanály SKL Soklové kanály SKL slouží k uložení vodičů či kabelů a jsou konstrukčně řešeny výhradně pro montáž u podlahy. Spodní díly kanálu jsou dodávány v šířkách 50, 70 a 100 mm, prostor je dělen jednou až třemi pevnými přepážkami dle velikosti kanálu. Kryt soklového kanálu je řešen také pro estetické zakrytí přechodu mezi podlahou a zdí užitou podlahovou krytinou. Kanály jsou dodávány ve dvou provedeních: - s krytem hladkým - s krytem kobercovým Příslušenství zahrnuje vnitřní a vnější rohy, levé a pravé koncové díly, kryty spojů a přístrojová pouzdra v barvách bílá, čistě bílá a hnědá. Přístroje se instalují do přístrojových pouzder. Ta se dodávají buď prázdná (s kulatým anebo čtvercovým výřezem), anebo osazená zásuvkami. Je-li třeba při použití soklového kanálu obejít dveře, je možné použít dveřní obchvatový kanál. Ten se vede po stěně podél zárubní a na kanál SKL se napojí přechodovým dílem Upevňovací materiál Základním upevňovacím prvkem kanálu je hmoždinka. Lze užít jak klasické řešení, tzn. samostatnou hmoždinku a vrut, tak hmoždinky moderní (například se zatloukacím hřebem nebo plastovým trnem). Právě výběr vhodného typu upevňovacího prvku, použití moderního nářadí (jakým je třeba ruční elektropneumatické kladivo nebo elektrický šroubovák)

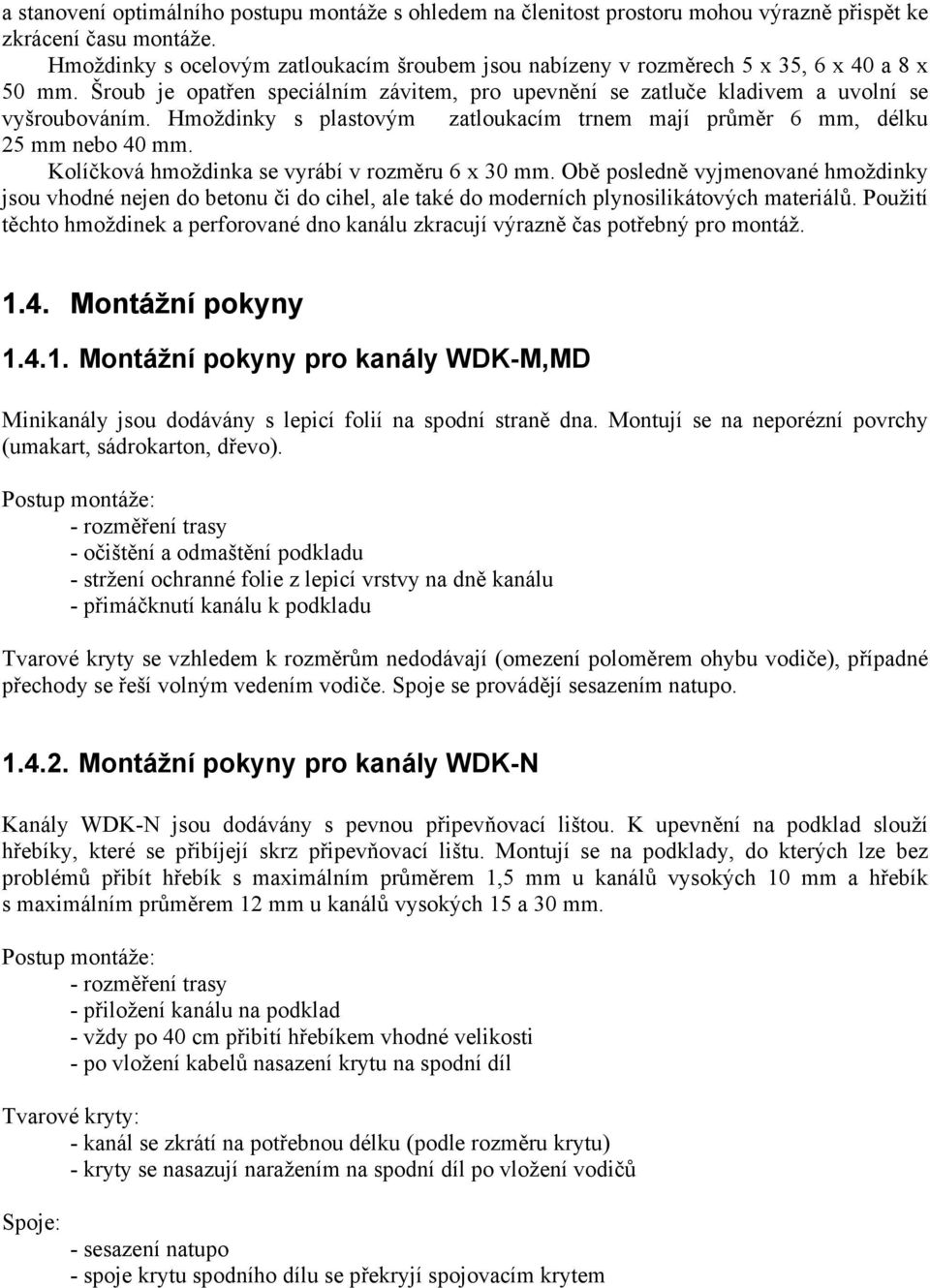

7 a stanovení optimálního postupu montáže s ohledem na členitost prostoru mohou výrazně přispět ke zkrácení času montáže. Hmoždinky s ocelovým zatloukacím šroubem jsou nabízeny v rozměrech 5 x 35, 6 x 40 a 8 x 50 mm. Šroub je opatřen speciálním závitem, pro upevnění se zatluče kladivem a uvolní se vyšroubováním. Hmoždinky s plastovým zatloukacím trnem mají průměr 6 mm, délku 25 mm nebo 40 mm. Kolíčková hmoždinka se vyrábí v rozměru 6 x 30 mm. Obě posledně vyjmenované hmoždinky jsou vhodné nejen do betonu či do cihel, ale také do moderních plynosilikátových materiálů. Použití těchto hmoždinek a perforované dno kanálu zkracují výrazně čas potřebný pro montáž Montážní pokyny Montážní pokyny pro kanály WDK-M,MD Minikanály jsou dodávány s lepicí folií na spodní straně dna. Montují se na neporézní povrchy (umakart, sádrokarton, dřevo). Postup montáže: - rozměření trasy - očištění a odmaštění podkladu - stržení ochranné folie z lepicí vrstvy na dně kanálu - přimáčknutí kanálu k podkladu Tvarové kryty se vzhledem k rozměrům nedodávají (omezení poloměrem ohybu vodiče), případné přechody se řeší volným vedením vodiče. Spoje se provádějí sesazením natupo Montážní pokyny pro kanály WDK-N Kanály WDK-N jsou dodávány s pevnou připevňovací lištou. K upevnění na podklad slouží hřebíky, které se přibíjejí skrz připevňovací lištu. Montují se na podklady, do kterých lze bez problémů přibít hřebík s maximálním průměrem 1,5 mm u kanálů vysokých 10 mm a hřebík s maximálním průměrem 12 mm u kanálů vysokých 15 a 30 mm. Postup montáže: - rozměření trasy - přiložení kanálu na podklad - vždy po 40 cm přibití hřebíkem vhodné velikosti - po vložení kabelů nasazení krytu na spodní díl Tvarové kryty: - kanál se zkrátí na potřebnou délku (podle rozměru krytu) - kryty se nasazují naražením na spodní díl po vložení vodičů Spoje: - sesazení natupo - spoje krytu spodního dílu se překryjí spojovacím krytem

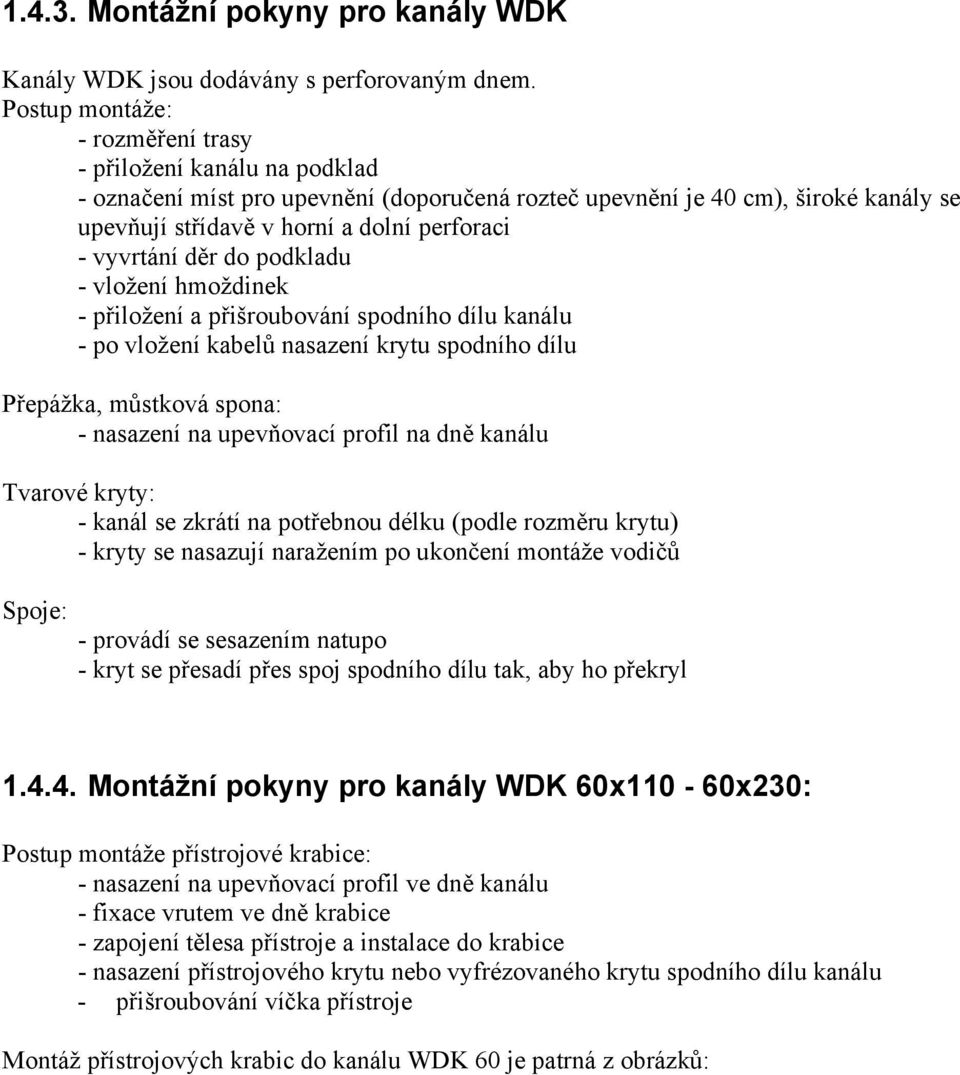

8 Montážní pokyny pro kanály WDK Kanály WDK jsou dodávány s perforovaným dnem. Postup montáže: - rozměření trasy - přiložení kanálu na podklad - označení míst pro upevnění (doporučená rozteč upevnění je 40 cm), široké kanály se upevňují střídavě v horní a dolní perforaci - vyvrtání děr do podkladu - vložení hmoždinek - přiložení a přišroubování spodního dílu kanálu - po vložení kabelů nasazení krytu spodního dílu Přepážka, můstková spona: - nasazení na upevňovací profil na dně kanálu Tvarové kryty: - kanál se zkrátí na potřebnou délku (podle rozměru krytu) - kryty se nasazují naražením po ukončení montáže vodičů Spoje: - provádí se sesazením natupo - kryt se přesadí přes spoj spodního dílu tak, aby ho překryl Montážní pokyny pro kanály WDK 60x110-60x230: Postup montáže přístrojové krabice: - nasazení na upevňovací profil ve dně kanálu - fixace vrutem ve dně krabice - zapojení tělesa přístroje a instalace do krabice - nasazení přístrojového krytu nebo vyfrézovaného krytu spodního dílu kanálu - přišroubování víčka přístroje Montáž přístrojových krabic do kanálu WDK 60 je patrná z obrázků:

9 Montážní pokyny pro kanály SKL Postup montáže: - rozměření trasy - přiložení kanálu na podklad - označení míst pro upevnění (doporučená rozteč je 40 cm) - vyvrtání děr do podkladu

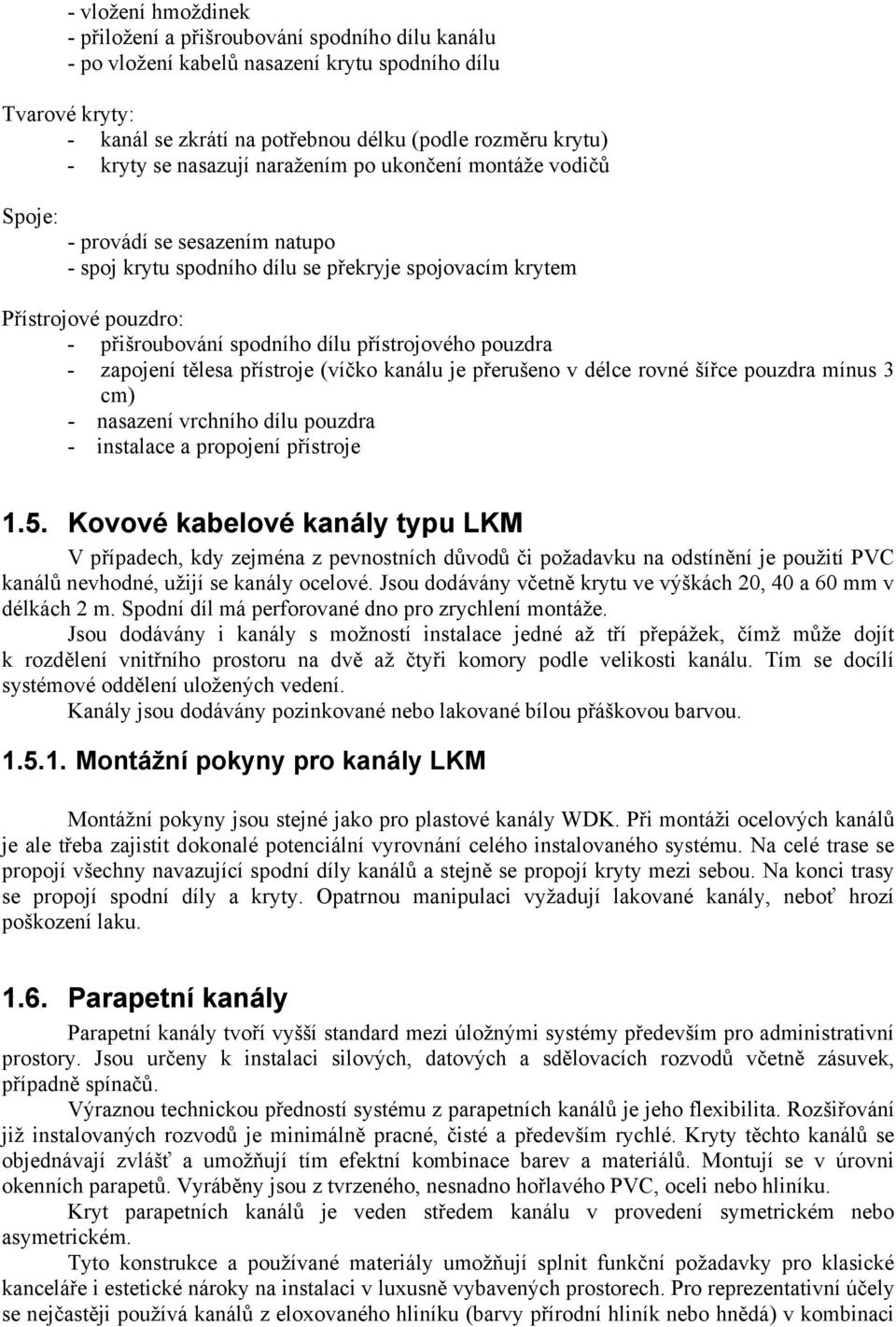

10 - vložení hmoždinek - přiložení a přišroubování spodního dílu kanálu - po vložení kabelů nasazení krytu spodního dílu Tvarové kryty: - kanál se zkrátí na potřebnou délku (podle rozměru krytu) - kryty se nasazují naražením po ukončení montáže vodičů Spoje: - provádí se sesazením natupo - spoj krytu spodního dílu se překryje spojovacím krytem Přístrojové pouzdro: - přišroubování spodního dílu přístrojového pouzdra - zapojení tělesa přístroje (víčko kanálu je přerušeno v délce rovné šířce pouzdra mínus 3 cm) - nasazení vrchního dílu pouzdra - instalace a propojení přístroje 1.5. Kovové kabelové kanály typu LKM V případech, kdy zejména z pevnostních důvodů či požadavku na odstínění je použití PVC kanálů nevhodné, užijí se kanály ocelové. Jsou dodávány včetně krytu ve výškách 20, 40 a 60 mm v délkách 2 m. Spodní díl má perforované dno pro zrychlení montáže. Jsou dodávány i kanály s možností instalace jedné až tří přepážek, čímž může dojít k rozdělení vnitřního prostoru na dvě až čtyři komory podle velikosti kanálu. Tím se docílí systémové oddělení uložených vedení. Kanály jsou dodávány pozinkované nebo lakované bílou přáškovou barvou Montážní pokyny pro kanály LKM Montážní pokyny jsou stejné jako pro plastové kanály WDK. Při montáži ocelových kanálů je ale třeba zajistit dokonalé potenciální vyrovnání celého instalovaného systému. Na celé trase se propojí všechny navazující spodní díly kanálů a stejně se propojí kryty mezi sebou. Na konci trasy se propojí spodní díly a kryty. Opatrnou manipulaci vyžadují lakované kanály, neboť hrozí poškození laku Parapetní kanály Parapetní kanály tvoří vyšší standard mezi úložnými systémy především pro administrativní prostory. Jsou určeny k instalaci silových, datových a sdělovacích rozvodů včetně zásuvek, případně spínačů. Výraznou technickou předností systému z parapetních kanálů je jeho flexibilita. Rozšiřování již instalovaných rozvodů je minimálně pracné, čisté a především rychlé. Kryty těchto kanálů se objednávají zvlášť a umožňují tím efektní kombinace barev a materiálů. Montují se v úrovni okenních parapetů. Vyráběny jsou z tvrzeného, nesnadno hořlavého PVC, oceli nebo hliníku. Kryt parapetních kanálů je veden středem kanálu v provedení symetrickém nebo asymetrickém. Tyto konstrukce a používané materiály umožňují splnit funkční požadavky pro klasické kanceláře i estetické nároky na instalaci v luxusně vybavených prostorech. Pro reprezentativní účely se nejčastěji používá kanálů z eloxovaného hliníku (barvy přírodní hliník nebo hnědá) v kombinaci

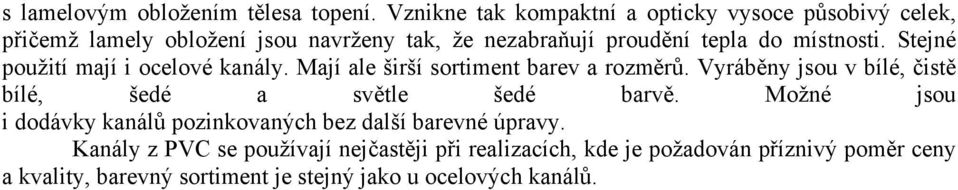

11 s lamelovým obložením tělesa topení. Vznikne tak kompaktní a opticky vysoce působivý celek, přičemž lamely obložení jsou navrženy tak, že nezabraňují proudění tepla do místnosti. Stejné použití mají i ocelové kanály. Mají ale širší sortiment barev a rozměrů. Vyráběny jsou v bílé, čistě bílé, šedé a světle šedé barvě. Možné jsou i dodávky kanálů pozinkovaných bez další barevné úpravy. Kanály z PVC se používají nejčastěji při realizacích, kde je požadován příznivý poměr ceny a kvality, barevný sortiment je stejný jako u ocelových kanálů.

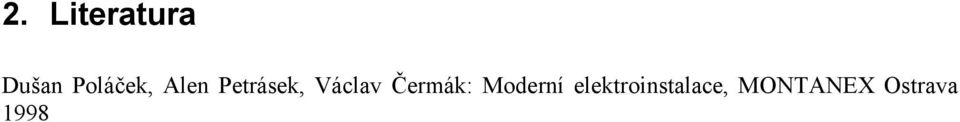

12 2. Literatura Dušan Poláček, Alen Petrásek, Václav Čermák: Moderní elektroinstalace, MONTANEX Ostrava 1998
