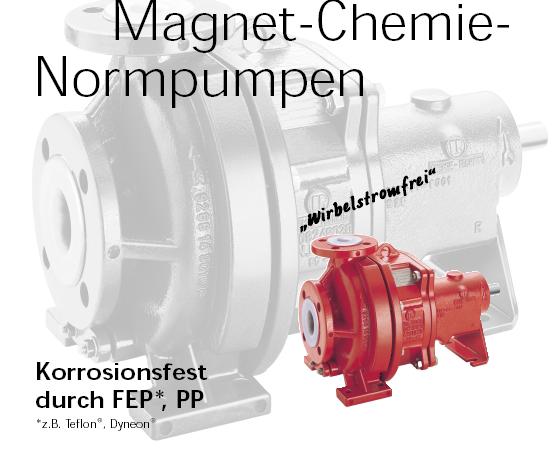

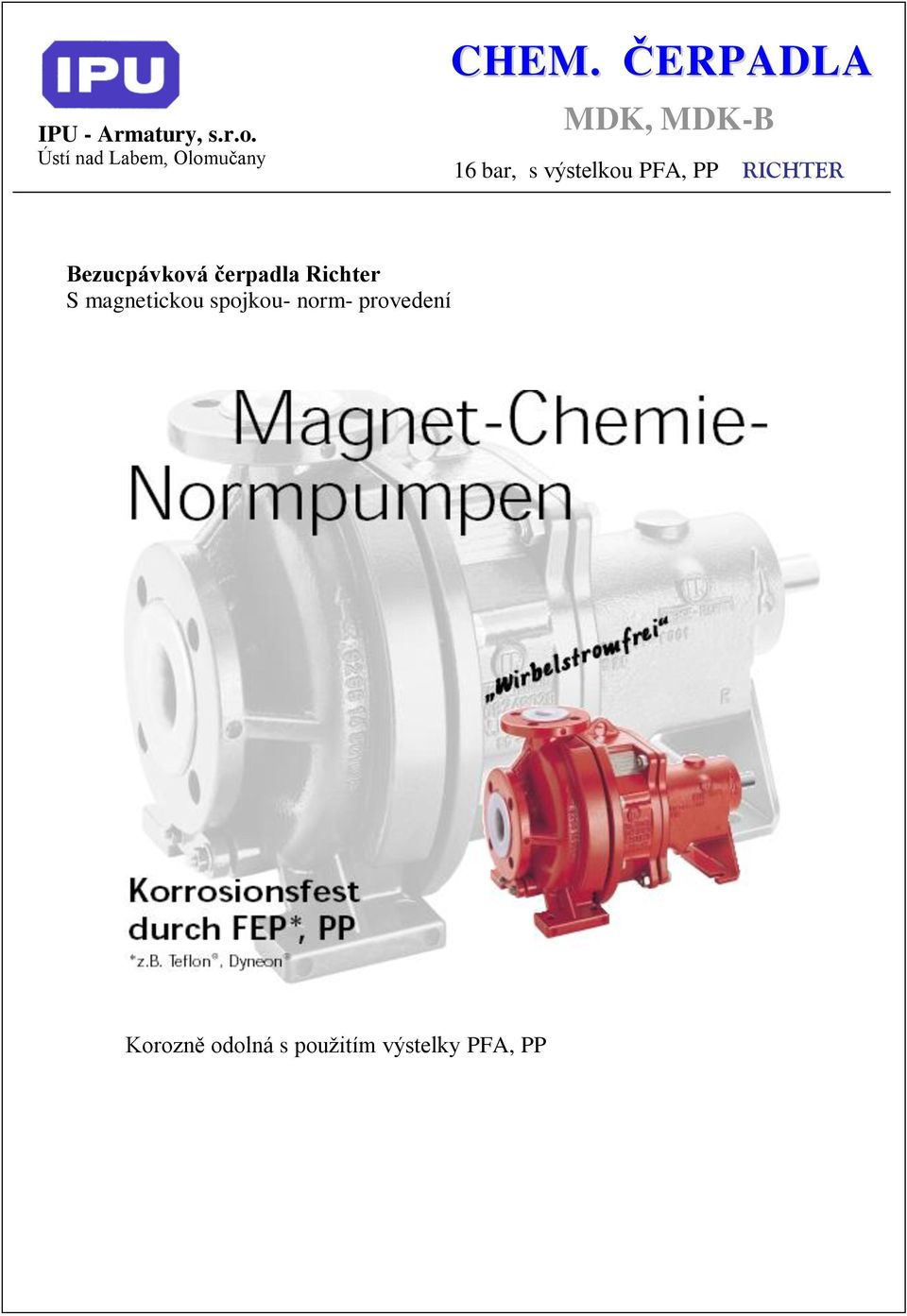

1 CHEM. ČERPADLA MDK, MDK-B IPU - Armatury, s.r.o. Ústí nad Labem, Olomučany 16 bar, s výstelkou PFA, PP RICHTER Bezucpávková čerpadla Richter S magnetickou spojkou- norm- provedení Korozně odolná s použitím výstelky PFA, PP

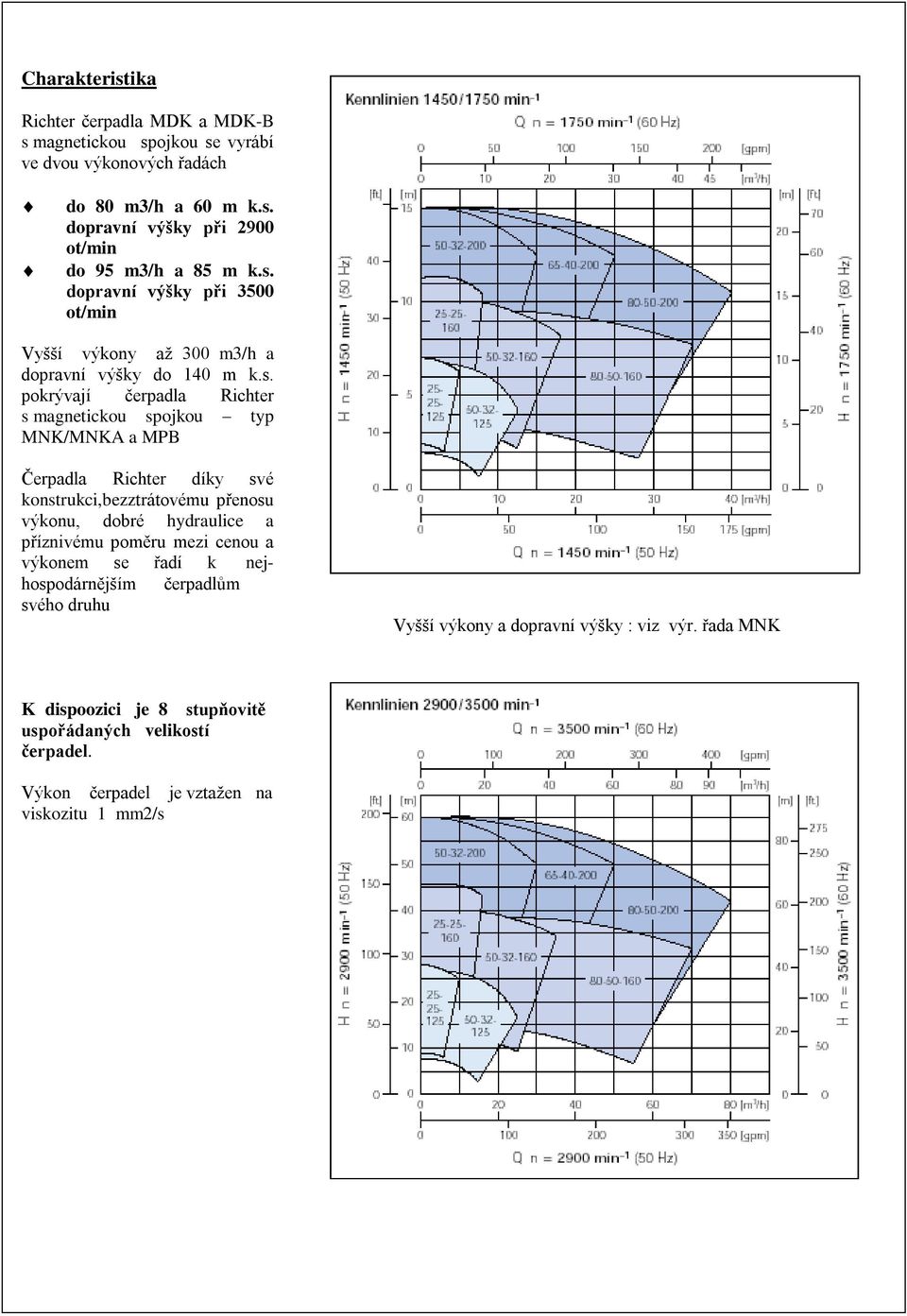

2 Charakteristika Richter čerpadla MDK a MDK-B s magnetickou spojkou se vyrábí ve dvou výkonových řadách do 80 m3/h a 60 m k.s. dopravní výšky při 2900 ot/min do 95 m3/h a 85 m k.s. dopravní výšky při 3500 ot/min Vyšší výkony až 300 m3/h a dopravní výšky do 140 m k.s. pokrývají čerpadla Richter s magnetickou spojkou typ MNK/MNKA a MPB Čerpadla Richter díky své konstrukci,bezztrátovému přenosu výkonu, dobré hydraulice a příznivému poměru mezi cenou a výkonem se řadí k nejhospodárnějším čerpadlům svého druhu Vyšší výkony a dopravní výšky : viz výr. řada MNK K dispoozici je 8 stupňovitě uspořádaných velikostí čerpadel. Výkon čerpadel je vztažen na viskozitu 1 mm2/s

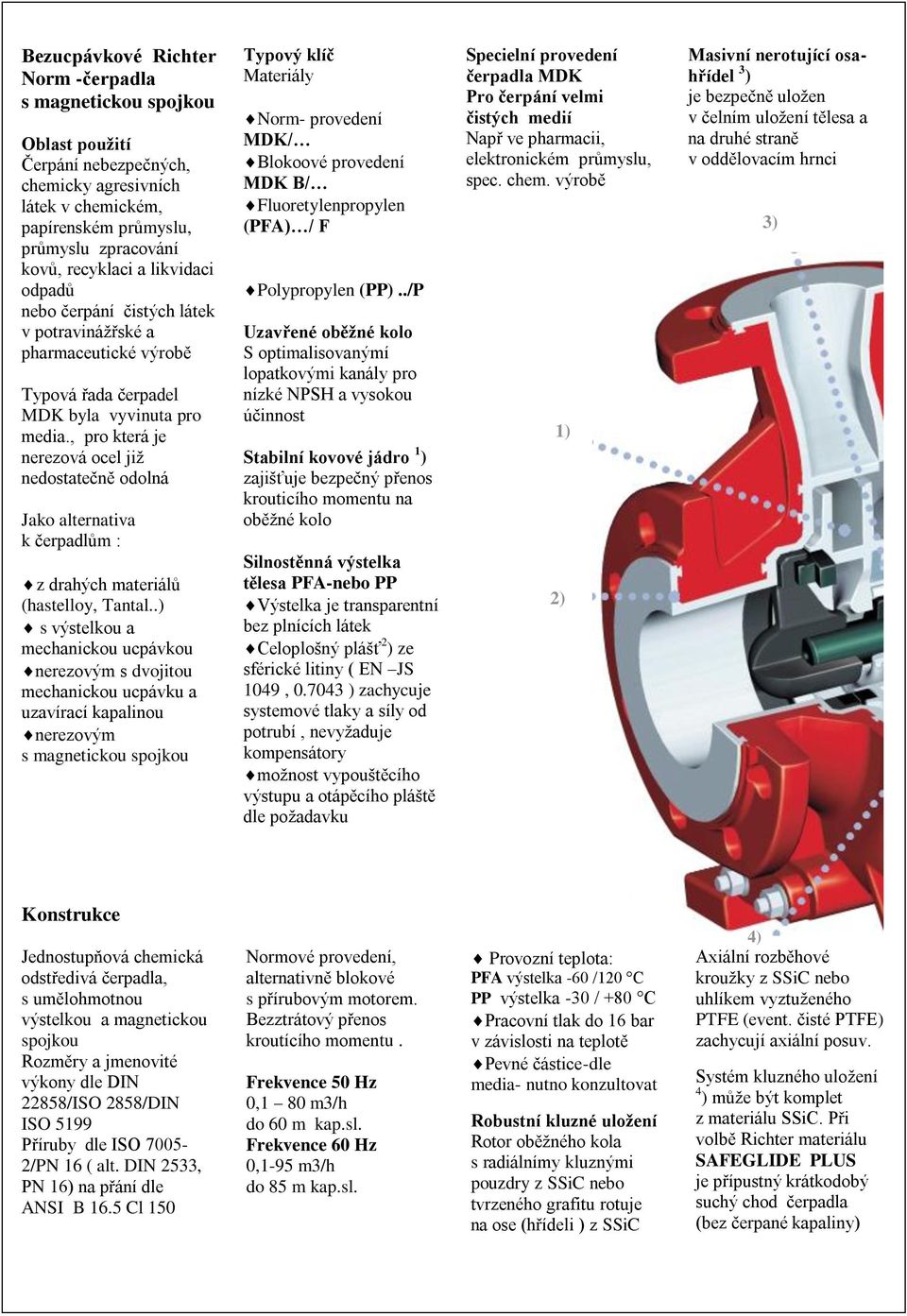

3 Bezucpávkové Richter Norm -čerpadla s magnetickou spojkou Oblast použití Čerpání nebezpečných, chemicky agresivních látek v chemickém, papírenském průmyslu, průmyslu zpracování kovů, recyklaci a likvidaci odpadů nebo čerpání čistých látek v potravinážřské a pharmaceutické výrobě Typová řada čerpadel MDK byla vyvinuta pro media., pro která je nerezová ocel již nedostatečně odolná Jako alternativa k čerpadlům : z drahých materiálů (hastelloy, Tantal..) s výstelkou a mechanickou ucpávkou nerezovým s dvojitou mechanickou ucpávku a uzavírací kapalinou nerezovým s magnetickou spojkou Typový klíč Materiály Norm- provedení MDK/ Blokoové provedení MDK B/ Fluoretylenpropylen (PFA) / F Polypropylen (PP)../P Uzavřené oběžné kolo S optimalisovanýmí lopatkovými kanály pro nízké NPSH a vysokou účinnost Stabilní kovové jádro 1 ) zajišťuje bezpečný přenos krouticího momentu na oběžné kolo Silnostěnná výstelka tělesa PFA-nebo PP Výstelka je transparentní bez plnících látek Celoplošný plášť 2 ) ze sférické litiny ( EN JS 1049, ) zachycuje systemové tlaky a síly od potrubí, nevyžaduje kompensátory možnost vypouštěcího výstupu a otápěcího pláště dle požadavku Specielní provedení čerpadla MDK Pro čerpání velmi čistých medií Např ve pharmacii, elektronickém průmyslu, spec. chem. výrobě 1) 2) Masivní nerotující osahřídel 3 ) je bezpečně uložen v čelním uložení tělesa a na druhé straně v oddělovacím hrnci 3) Konstrukce Jednostupňová chemická odstředivá čerpadla, s umělohmotnou výstelkou a magnetickou spojkou Rozměry a jmenovité výkony dle DIN 22858/ISO 2858/DIN ISO 5199 Příruby dle ISO /PN 16 ( alt. DIN 2533, PN 16) na přání dle ANSI B 16.5 Cl 150 Normové provedení, alternativně blokové s přírubovým motorem. Bezztrátový přenos kroutícího momentu. Frekvence 50 Hz 0,1 80 m3/h do 60 m kap.sl. Frekvence 60 Hz 0,1-95 m3/h do 85 m kap.sl. Provozní teplota: PFA výstelka -60 /120 C PP výstelka -30 / +80 C Pracovní tlak do 16 bar v závislosti na teplotě Pevné částice-dle media- nutno konzultovat Robustní kluzné uložení Rotor oběžného kola s radiálnímy kluznými pouzdry z SSiC nebo tvrzeného grafitu rotuje na ose (hřídeli ) z SSiC 4) Axiální rozběhové kroužky z SSiC nebo uhlíkem vyztuženého PTFE (event. čisté PTFE) zachycují axiální posuv. Systém kluzného uložení 4 ) může být komplet z materiálu SSiC. Při volbě Richter materiálu SAFEGLIDE PLUS je přípustný krátkodobý suchý chod čerpadla (bez čerpané kapaliny)

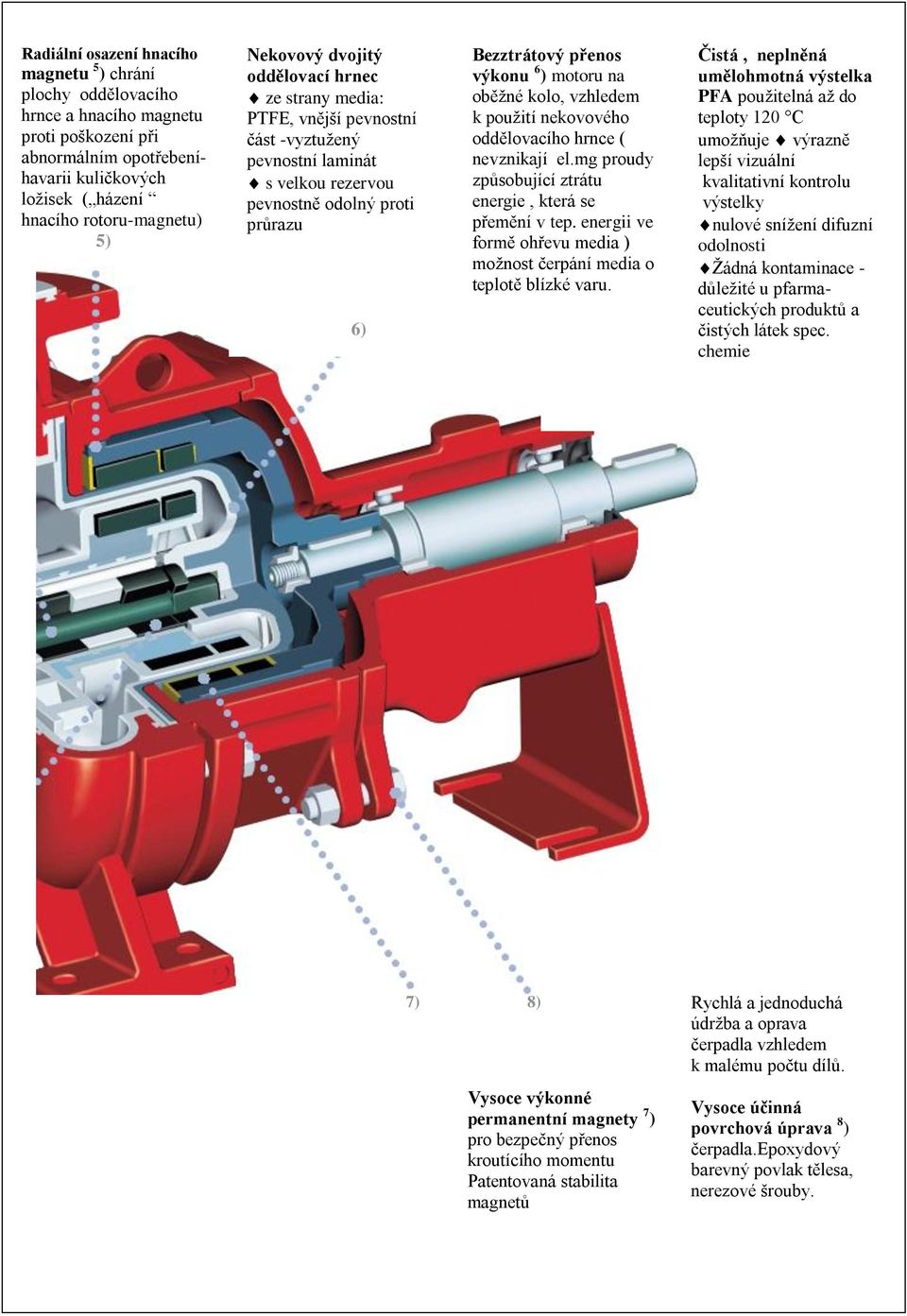

4 Radiální osazení hnacího magnetu 5 ) chrání plochy oddělovacího hrnce a hnacího magnetu proti poškození při abnormálním opotřebeníhavarii kuličkových ložisek ( házení hnacího rotoru-magnetu) 5) Nekovový dvojitý oddělovací hrnec ze strany media: PTFE, vnější pevnostní část -vyztužený pevnostní laminát s velkou rezervou pevnostně odolný proti průrazu 6) Bezztrátový přenos výkonu 6 ) motoru na oběžné kolo, vzhledem k použití nekovového oddělovacího hrnce ( nevznikají el.mg proudy způsobující ztrátu energie, která se přemění v tep. energii ve formě ohřevu media ) možnost čerpání media o teplotě blízké varu. Čistá, neplněná umělohmotná výstelka PFA použitelná až do teploty 120 C umožňuje výrazně lepší vizuální kvalitativní kontrolu výstelky nulové snížení difuzní odolnosti Žádná kontaminace - důležité u pfarmaceutických produktů a čistých látek spec. chemie 7) 8) Vysoce výkonné permanentní magnety 7 ) pro bezpečný přenos kroutícího momentu Patentovaná stabilita magnetů Rychlá a jednoduchá údržba a oprava čerpadla vzhledem k malému počtu dílů. Vysoce účinná povrchová úprava 8 ) čerpadla.epoxydový barevný povlak tělesa, nerezové šrouby.

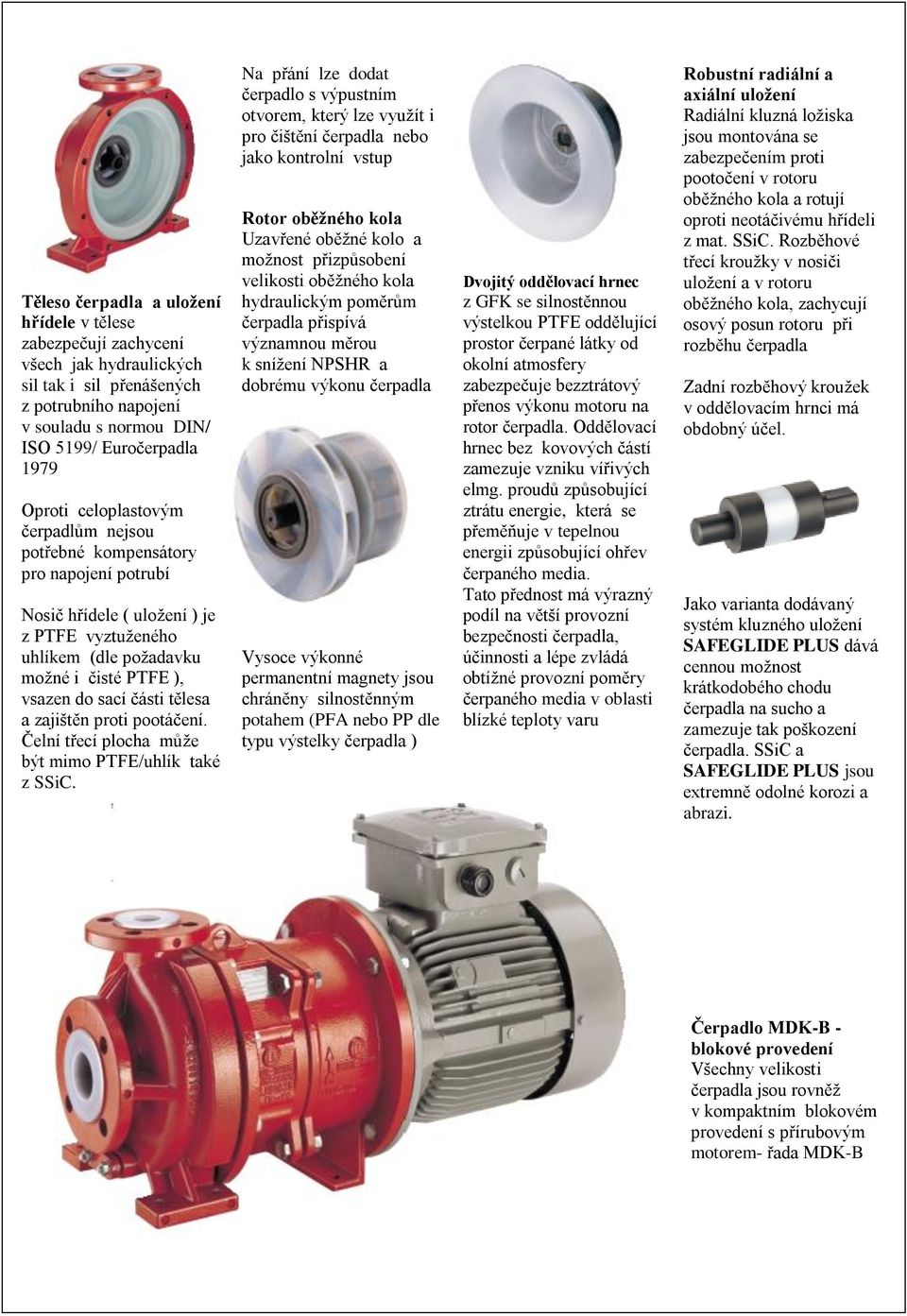

5 Těleso čerpadla a uložení hřídele v tělese zabezpečují zachycení všech jak hydraulických sil tak i sil přenášených z potrubního napojení v souladu s normou DIN/ ISO 5199/ Euročerpadla 1979 Oproti celoplastovým čerpadlům nejsou potřebné kompensátory pro napojení potrubí Nosič hřídele ( uložení ) je z PTFE vyztuženého uhlíkem (dle požadavku možné i čisté PTFE ), vsazen do sací části tělesa a zajištěn proti pootáčení. Čelní třecí plocha může být mimo PTFE/uhlík také z SSiC. Na přání lze dodat čerpadlo s výpustním otvorem, který lze využít i pro čištění čerpadla nebo jako kontrolní vstup Rotor oběžného kola Uzavřené oběžné kolo a možnost přizpůsobení velikosti oběžného kola hydraulickým poměrům čerpadla přispívá významnou měrou k snížení NPSHR a dobrému výkonu čerpadla Vysoce výkonné permanentní magnety jsou chráněny silnostěnným potahem (PFA nebo PP dle typu výstelky čerpadla ) Dvojitý oddělovací hrnec z GFK se silnostěnnou výstelkou PTFE oddělující prostor čerpané látky od okolní atmosfery zabezpečuje bezztrátový přenos výkonu motoru na rotor čerpadla. Oddělovací hrnec bez kovových částí zamezuje vzniku vířivých elmg. proudů způsobující ztrátu energie, která se přeměňuje v tepelnou energii způsobující ohřev čerpaného media. Tato přednost má výrazný podíl na větší provozní bezpečnosti čerpadla, účinnosti a lépe zvládá obtížné provozní poměry čerpaného media v oblasti blízké teploty varu Robustní radiální a axiální uložení Radiální kluzná ložiska jsou montována se zabezpečením proti pootočení v rotoru oběžného kola a rotují oproti neotáčivému hřídeli z mat. SSiC. Rozběhové třecí kroužky v nosiči uložení a v rotoru oběžného kola, zachycují osový posun rotoru při rozběhu čerpadla Zadní rozběhový kroužek v oddělovacím hrnci má obdobný účel. Jako varianta dodávaný systém kluzného uložení SAFEGLIDE PLUS dává cennou možnost krátkodobého chodu čerpadla na sucho a zamezuje tak poškození čerpadla. SSiC a SAFEGLIDE PLUS jsou extremně odolné korozi a abrazi. Čerpadlo MDK-B - blokové provedení Všechny velikosti čerpadla jsou rovněž v kompaktním blokovém provedení s přírubovým motorem- řada MDK-B

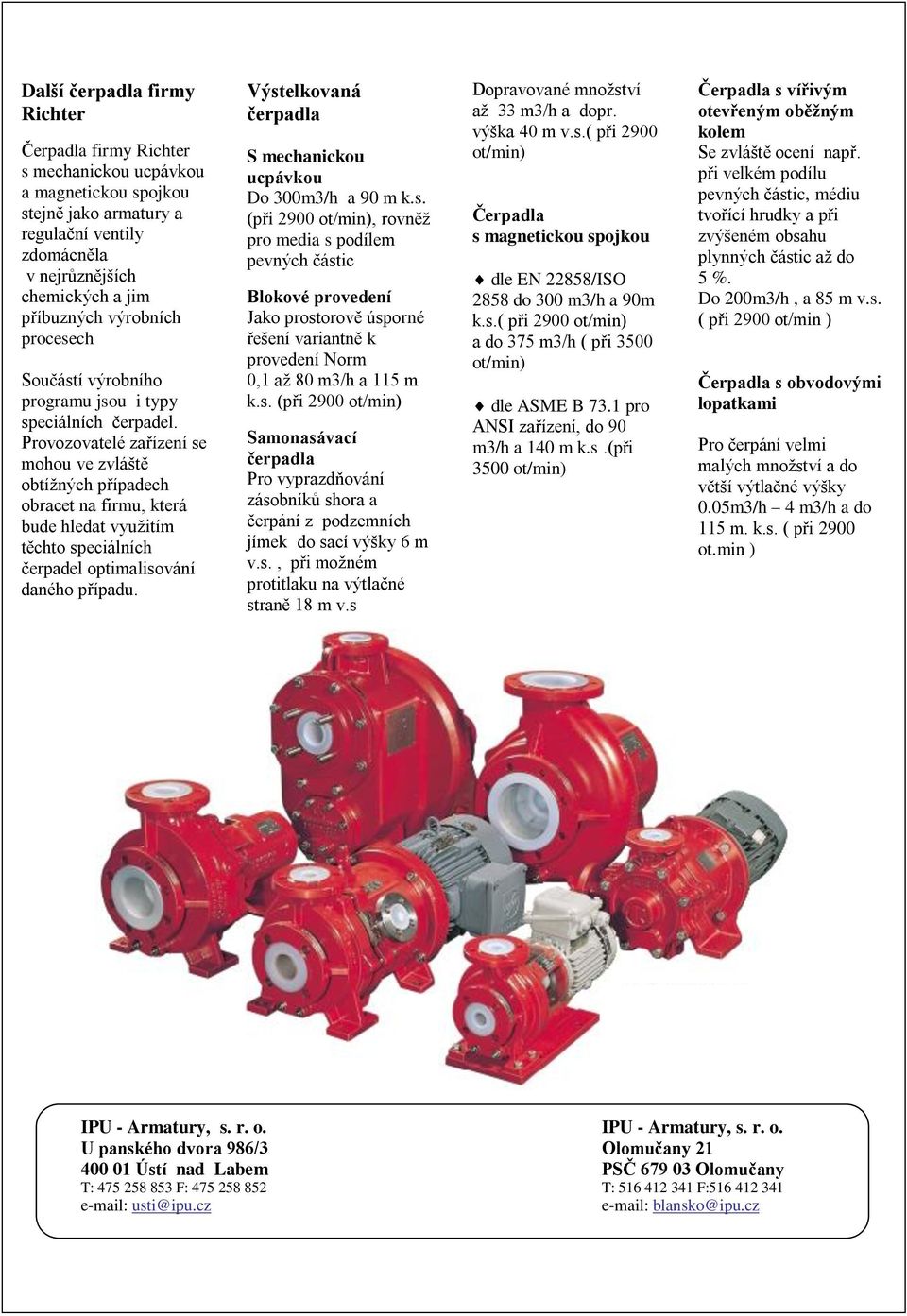

6 Další čerpadla firmy Richter Čerpadla firmy Richter s mechanickou ucpávkou a magnetickou spojkou stejně jako armatury a regulační ventily zdomácněla v nejrůznějších chemických a jim příbuzných výrobních procesech Součástí výrobního programu jsou i typy speciálních čerpadel. Provozovatelé zařízení se mohou ve zvláště obtížných případech obracet na firmu, která bude hledat využitím těchto speciálních čerpadel optimalisování daného případu. Výstelkovaná čerpadla S mechanickou ucpávkou Do 300m3/h a 90 m k.s. (při 2900 ot/min), rovněž pro media s podílem pevných částic Blokové provedení Jako prostorově úsporné řešení variantně k provedení Norm 0,1 až 80 m3/h a 115 m k.s. (při 2900 ot/min) Samonasávací čerpadla Pro vyprazdňování zásobníků shora a čerpání z podzemních jímek do sací výšky 6 m v.s., při možném protitlaku na výtlačné straně 18 m v.s Dopravované množství až 33 m3/h a dopr. výška 40 m v.s.( při 2900 ot/min) Čerpadla s magnetickou spojkou dle EN 22858/ISO 2858 do 300 m3/h a 90m k.s.( při 2900 ot/min) a do 375 m3/h ( při 3500 ot/min) dle ASME B 73.1 pro ANSI zařízení, do 90 m3/h a 140 m k.s.(při 3500 ot/min) Čerpadla s vířivým otevřeným oběžným kolem Se zvláště ocení např. při velkém podílu pevných částic, médiu tvořící hrudky a při zvýšeném obsahu plynných částic až do 5 %. Do 200m3/h, a 85 m v.s. ( při 2900 ot/min ) Čerpadla s obvodovými lopatkami Pro čerpání velmi malých množství a do větší výtlačné výšky 0.05m3/h 4 m3/h a do 115 m. k.s. ( při 2900 ot.min ) IPU - Armatury, s. r. o. IPU - Armatury, s. r. o. U panského dvora 986/3 Olomučany Ústí nad Labem PSČ Olomučany T: F: T: F: usti@ipu.cz blansko@ipu.cz
