1 1. Nastavení kamerového systému Předpoklady: Všechny kamery jsou nainstalovány a připojeny do PoE switche Nesmí být ani dočasně použit DHCP server IP kamery AXIS při startu, pokud nenajdou DHCP server, použijí výchozí IP adresu start více kamer současně bez DHCP serveru způsobí kolizi IP adres Postup při nastavování kamer: 1. Přidělení IP adres AXIS IP Utility 2. Konfigurace kamer (aplikace konfigurační šablony) AXIS Camera Management 1.1. Přidělení IP Adres Pro přidělení IP adres je možné použít jednu ze dvou následujících variant. a) Varianta "označené kabely" Předpoklad: kabely jsou u PoE switche označeny - lze identifikovat jednotlivé kamery dle připojení. 1. Technik z PoE switche odpojí všechny kamery (min. na 10sec pro bezpečný restart) 2. Technik připojí jednu kameru - dle popisu kabelu bude vědět o kterou kameru/umístění se jedná 3. Technik spustí utilitu AXIS IP Utility sloužící pro vyhledávání IP kamer AXIS na lokálním segmentu sítě dle MAC adres 4. IP Utility najde jednu novou kameru (s IP adresou ; kamera se může "objevit" s malým zpožděním dle doby potřebné pro start kamery), technik kameře touto utilitou přiřadí IP adresu příslušející dané kameře dle daného umístění kamery 5. V tuto chvíli je vhodné kameru/objektiv napozicovat a zaostřit 6. Technik opakuje tento postup (tedy připojení jedné další kamery, její vyhledání pomocí IP Utility, přiřazení IP adresy, pozicování/ostření) i pro všechny ostatní kamery 7. Nyní je možné pomocí AXIS Camera Managementu aplikovat konfigurační šablony (viz níže) 8. Technik o provedené instalaci/konfiguraci zpracuje předávací protokol b) Varianta "soupis kamer" Předpoklad: technik při instalaci kamer do instalačního protokolu vypíše, kterou kameru (S/N = MAC adresa) osadil na kterou pozici - lze identifikovat jednotlivé kamery dle MAC adresy. 1. Technik z PoE switche odpojí všechny kamery (min. na 10sec pro bezpečný restart) 2. Technik spustí utilitu AXIS IP Utility sloužící pro vyhledávání IP kamer AXIS na lokálním segmentu sítě dle MAC adres 3. Technik připojí jednu kameru 4. IP Utility najde jednu novou kameru (s IP adresou , uvede i její MAC adresu; kamera se může "objevit" s malým zpožděním dle doby potřebné pro start kamery), technik dle MAC adresy a dle instalačního protokolu kameře touto utilitou přiřadí IP adresu příslušející dané kameře dle daného umístění kamery 5. V tuto chvíli je vhodné kameru/objektiv napozicovat a zaostřit 6. Technik opakuje tento postup (tedy připojení jedné další kamery, její vyhledání pomocí IP Utility, přiřazení IP adresy, pozicování/ostření) i pro všechny ostatní kamery 9. Nyní je možné pomocí AXIS Camera Managementu aplikovat konfigurační šablony (viz níže) 10. Technik o provedené instalaci/konfiguraci zpracuje předávací protokol 1 / 10

2 1.2. Seznam a umístění kamer ve voze Číslo kamery IP Adresa Umístění Název šablony vnější článek A 15T_57_P_v1.x.x.cmt vnější článek C 15T_58_P_v1.x.x.cmt vnější článek B 15T_59_P_v1.x.x.cmt vnější článek A vlevo 15T_60_P_v1.x.x.cmt vnější dopředu 15T_61_P_v1.x.x.cmt vnitřní článek A 15T_62_P_v1.x.x.cmt vnitřní článek C 15T_63_P_v1.x.x.cmt vnitřní článek B 15T_64_P_v1.x.x.cmt Tabulka 1 - Přehled kamer ve voze pro Prahu Číslo kamery IP Adresa Umístění Název šablony vnější článek A 15T_57_R_v1.x.x.cmt vnější článek C 15T_58_R_v1.x.x.cmt vnější článek B 15T_59_R_v1.x.x.cmt vnější článek A vlevo 15T_60_R_v1.x.x.cmt vnější dopředu 15T_61_R_v1.x.x.cmt vnitřní článek A 15T_62_R_v1.x.x.cmt vnitřní článek C 15T_63_R_v1.x.x.cmt vnitřní článek B 15T_64_R_v1.x.x.cmt Tabulka 2 Přehled kamer ve voze pro Rigu V tabulce fialově označeným kamerám je nutné nastavit chování při zakrytí viz kapitola 1.7 Nastavení kamerového systému K jsou aktuální verze 15T_xx_R_v1.0.1.cmt a 15T_xx_P_v1.0.1.cmt AXIS IP Utility AXIS IP Utility automaticky vyhledává a zobrazuje Axis zařízení ve Vaší síti. Aplikace může být rovněž použita k manuálnímu nastavení statické IP adresy. Pozn.: Axis IP kameru musíte instalovat na stejném segmentu sítě (fyzickém subnetu), na kterém je počítač s aplikací AXIS IP Utility. AXIS IP Utility je na CD dodaném s tímto produktem, nebo může být volně stažena z Automatické vyhledání 1. Zkontrolujte, že kamera je připojena k síti LAN a k napájení. 2. Spusťte AXIS IP Utility. 2 / 10

3 3. Když se kamera AXIS objeví v okně, poklepejte na ní pro otevření domovské stránky. Nastavení IP adresy manuálně 1. Zjistěte nepoužívanou IP adresu na segmentu sítě, kam je připojen Váš počítač. 2. Stiskněte tlačítko (Set IP address using serial number) a zadejte sériové číslo a IP adresu pro Axis IP kameru. 3. Stiskněte tlačítko Assign a následujte instrukce. 4. Stiskněte tlačítko Home Page pro přístup na web stránky Axis IP kamery AXIS Camera Management Výkonný a efektivní instalační a management nástroj pro IP kamery AXIS, volně ke stažení pro obchodní partnery AXIS z Tento nástroj bude využit pro konfiguraci kamer použitím připravených konfiguračních šablon Aplikace konfiguračních šablon Předpoklad: Kamery mají přiděleny IP adresy dle výše uvedené tabulky a jsou všechny připojeny do sítě. Všechny předchozí záznamy o nalezených kamerách byly vymazány. Pro nahrání konfiguračních šablon je třeba provést následující kroky: 1. Spustíme AXIS Camera Management (v případě zobrazení záznamů dříve připojených kamer tyto záznamy smažeme dle postupu v kapitole 1.6 Odstranění dříve konfigurovaných kamer z databáze) 2. Stiskneme tlačítko Search 3. Nastavíme rozsah IP adres pro vyhledání nových kamer (viz následující obrázek) 3 / 10

4 4. Stiskneme OK a vyčkáme, než proběhne vyhledání (maximálně několik desítek sekund). Výsledkem bude nalezení osmi nových kamer 5. Nové kamery budou v hlavním okně AXIS Camera Managementu označeny ikonou s hvězdičkou, jejich status bude OK. Seřadíme kamery podle IP Adres 6. Vybereme první kameru ( ). Označíme ji a zobrazíme nabídku ikonou Apply Template. 4 / 10

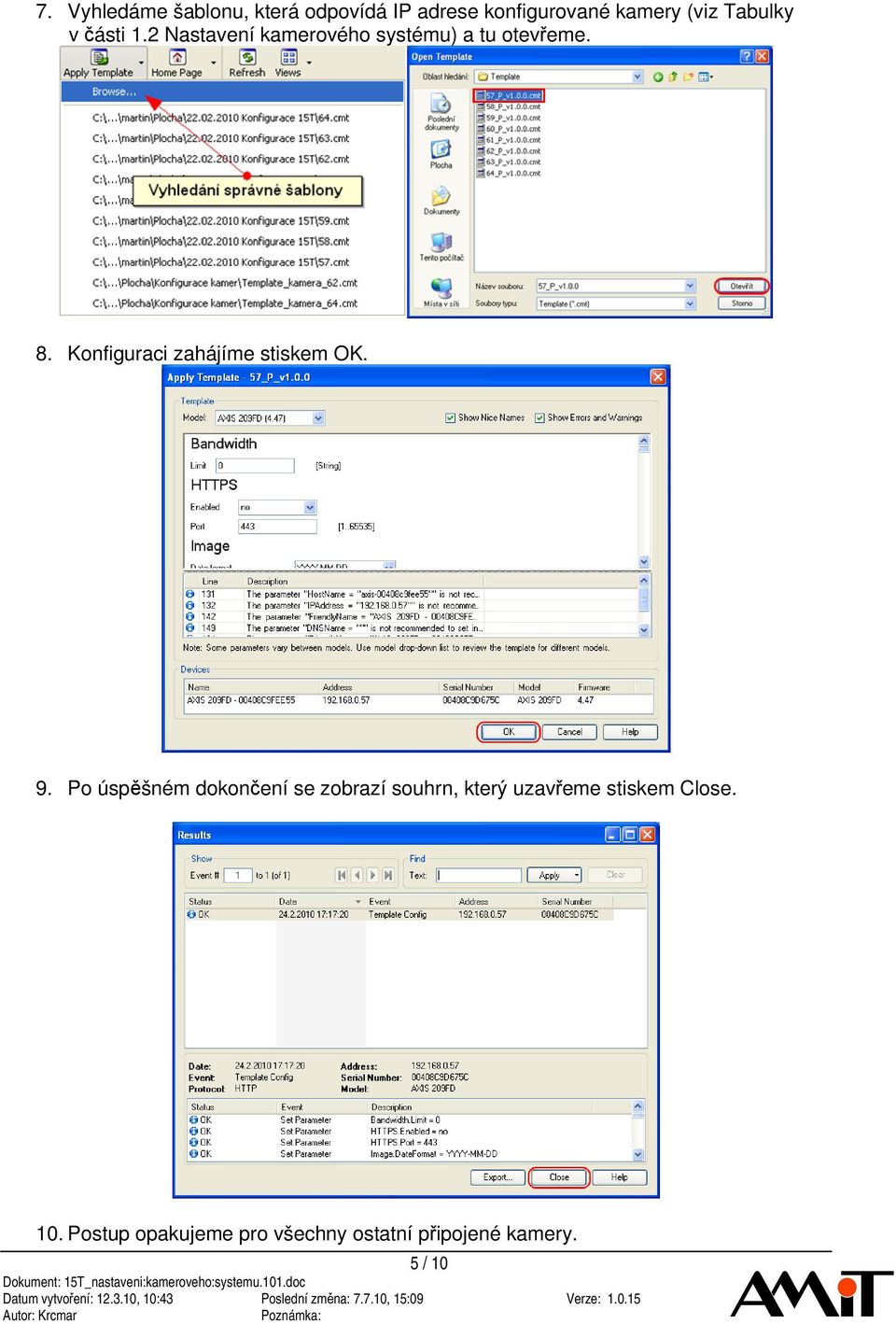

5 7. Vyhledáme šablonu, která odpovídá IP adrese konfigurované kamery (viz Tabulky v části 1.2 Nastavení kamerového systému) a tu otevřeme. 8. Konfiguraci zahájíme stiskem OK. 9. Po úspěšném dokončení se zobrazí souhrn, který uzavřeme stiskem Close. 10. Postup opakujeme pro všechny ostatní připojené kamery. 5 / 10

6 1.6. Odstranění dříve konfigurovaných kamer z databáze Po dokončení práce je nutné smazat v prostředí Axis Camera Management záznamy o nalezených kamerách. Důvodem jsou občasné problémy této aplikace při opakované detekci kamer se stejnými IP adresami. Smazání provedeme následujícím způsobem: 1. Odpojíme počítač s Axis Camera Managementem od sítě s kamerami 2. V levé části okna v sekci Groups klikneme na All Devices 3. Klikneme do prostřední části se seznamem kamer a všechny kamery označíme (např. klávesovou zkratkou Ctrl+A) 4. Z hlavní nabídky vybereme Edit Delete From Database 5. Dialog This will delete the selected device from the database. Continue? potvrdíme stiskem Ano. 6. V levé části okna v sekci Groups bude zobrazeno All Devices (0) 7. V případě, že mazání kamer z databáze předcházelo konfiguraci nových kamer, připojíme počítač opět k síti a pokračujeme dalším krokem v postupu Nastavení detekce zakrytí kamery Riga Tato kapitola se týká nastavení kamerového systému pro vozy určené pro Rigu. Pro vnitřní kamery (IP adresy viz Tabulka 2) je třeba nastavit parametry systému detekce zakrytí. Celé nastavení se provádí přes webové konfigurační rozhraní v jednotlivých kamerách. Nastavení v sekci Event Config bohužel není dostupné z Axis Camera Manageru. 1. Otevřeme okno internetového prohlížeče (doporučen je Internet Explorer) a do adresy zadáme IP adresu konfigurované kamery 2. V zobrazeném přihlašovacím dialogu zadáme přihlašovací údaje Uživatelské jméno: root Heslo: pass 3. Zobrazí se úvodní stránka webového rozhraní kamery, kde pokračujeme kliknutím na tlačítko Setup 4. Zobrazí se úvodní nabídka, ve které klikneme na Event Config, kde budou nastavovány jednotlivé parametry 6 / 10

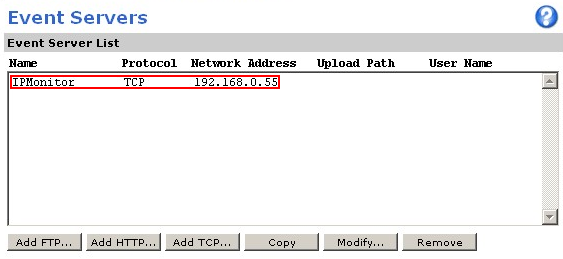

7 5. Zvolíme sekci Event Servers a stiskneme tlačítko AddTCP 6. V zobrazeném dialogovém okně vyplníme parametry: Name: IPMonitor Network address: Port: V tabulce Event Server List se zobrazí nový event s názvem IPMonitor viz následující obrázek 8. Klikneme na sekci Event Types a tam na tlačítko AddTriggered 7 / 10

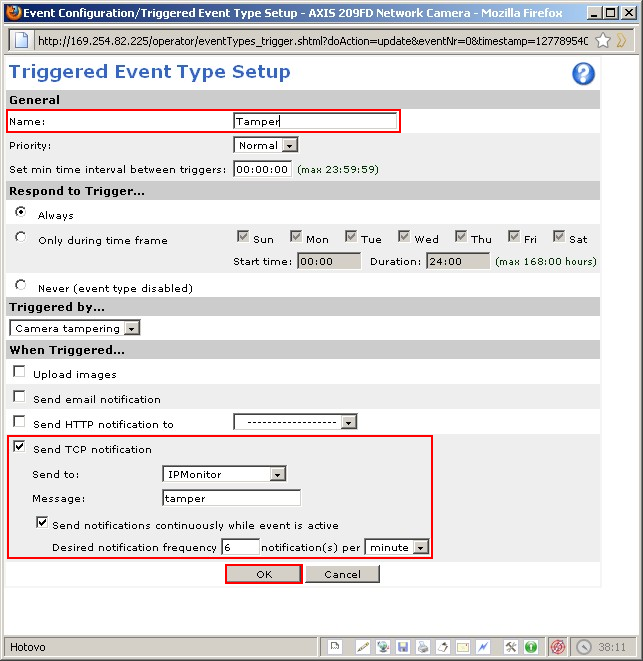

8 9. Vyplníme zobrazené dialogové okno dle následujícího obrázku Vyplníme Name: Tamper Zaškrtneme: Send TCP notification Send to nastavíme: IPMonitor Vyplníme Message: tamper 10. V tabulce Event Types List se zobrazí nový event type s názvem Tamper viz následující obrázek 8 / 10

9 11. Po nastavení ověříme, zda je zakrytí kamery detekováno. Pokud po zakrytí delším než 20 s nedojde k hlášení zakrytí kamery, zkontrolujeme nastavení parametrů. 12. Tento postup opakujeme pro všechny tři kamery nastavené parametry jsou pro všechny tři kamery stejné AXIS 209FD-R - reset do továrního nastavení Pokud má kamera "rozdrbané" nastavení, doporučujeme reset do továrního nastavení a pak postupovat dle návodu výše (jako s nezkonfigurovanou kamerou od kapitoly 1.1 Přidělení IP Adres). Montážní otvor Sériové číslo Montážní otvor Síťový kabel Montážní otvor Montážní otvor Ovládací tlačítko LED indikátory Postup resetování všech parametrů, včetně IP adresy, do továrního nastavení: 1. Odpojte síťový kabel kamery. 2. Dodaným imbusovým klíčem odšroubujte 4 šroubky krytu a sejměte jej. 3. Stiskněte a držte Ovládací tlačítko a připojte síťový kabel. 4. Držte Ovládací tlačítko stisknuté dokud se indikátor stavu (Status) nerozsvítí žlutě (to může trvat až 15 vteřin). 9 / 10

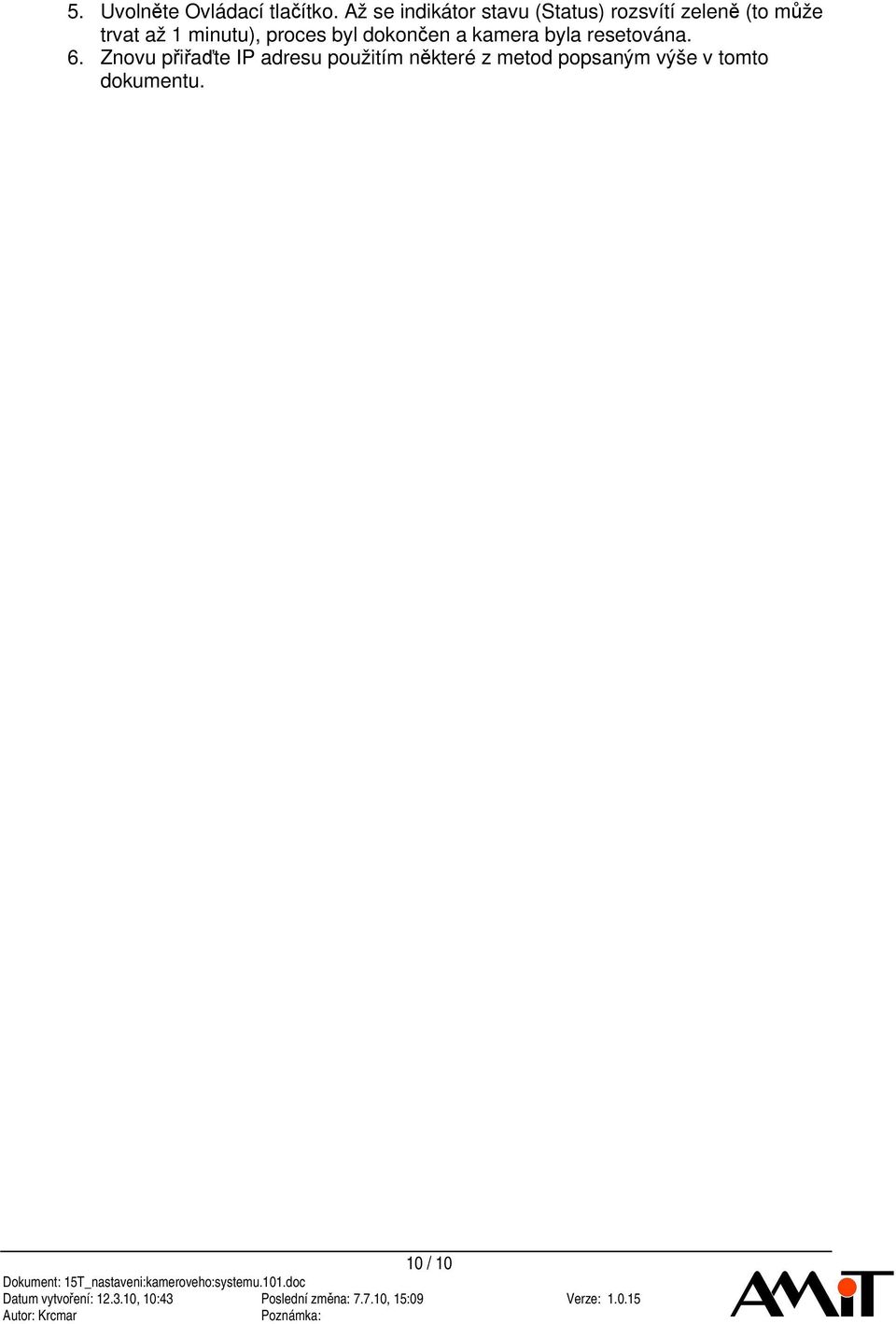

10 5. Uvolněte Ovládací tlačítko. Až se indikátor stavu (Status) rozsvítí zeleně (to může trvat až 1 minutu), proces byl dokončen a kamera byla resetována. 6. Znovu přiřaďte IP adresu použitím některé z metod popsaným výše v tomto dokumentu. 10 / 10
