1 Kamerový systém Návod na obsluhu Verze 1.00

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2010, AMiT, spol. s r. o. AMiT, spol. s r. o. Naskové 3/1100, Praha 5, Česká republika tel.: , , Kollárova 6a, Brno, Česká republika tel.: , Starobělská 13, Ostrava, Česká republika tel.: , File:, ks-loko753_g_cz_100.doc Created: Autor: Václav Krčmář Rev.: 9.12, Doc.ver.:1.0 ks-loko753_g_cz_100 2/53

3 Obsah Obsah... 3 Historie revizí... 5 Související dokumentace Definice použitých pojmů Úvod Technické parametry Popis systému Funkce systému Technické parametry systému Programové vybavení Zobrazovací stavy IP monitoru Oživení systému Nastavení síťového adaptéru servisního notebooku Oživení IP monitorů Nastavení konfiguračních modulů Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Oživení kamer Identifikace kamery Připojení kamery do ethernetu Vyhledání připojené kamery pomocí ACM Aktualizace firmware Nahrání konfigurační šablony Nastavení zoomu Nastavení objektivu kamery Sejmutí víka kamery Zobrazení obrazu z kamery LiveView Nastavení polohy objektivu Zaostření objektivu Vymazání kamery z databáze ACM Servis systému výměna komponent PoE switch Kamera IP monitor FAQ Řešení typických závad systému Nelze vyhledat kameru Špatně připojené servisní PC Špatně připojená kamera Vadný kabel / port switche Vadná kamera /53 ks-loko753_g_cz_100

4 6.1.2 Nelze se spojit s IP monitorem Špatně připojené servisní PC Špatně připojený IP monitor Špatně nastavené konfigurační moduly IP monitor Vadný IP monitor Na IP monitoru nelze zobrazit obraz jedné z kamer Špatně připojená kamera Nezkonfigurovaná kamera Vadná kamera Na IP monitoru nelze zobrazit obraz žádné z kamer Špatně připojený IP monitor Špatně nastavené konfigurační moduly IP monitorů Špatně nahraná aplikace v IP monitorech Prohozené kamery na IP monitoru Záměna konfiguračních šablon kamer Špatně vyplněn instalační protokol Obraz kamery je na IP monitoru špatně otočen Jak postupovat při nežádoucím chování KS DODATEK A Umístění komponent DODATEK B Scény DODATEK C Blokové schéma DODATEK D Obsah programové sady DODATEK E Konfigurační parametry IP Adresy Kamery Přihlašovací údaje IP monitor DODATEK F Axis Camera management Odkaz ke stažení Instalace První spuštění nastavení hesla DODATEK G IP kamery Operace přes webové rozhraní kamery Popis okna webového rozhraní Přihlášení k webovému rozhraní Live View - živý obraz z kamery Vytvoření Server Reportu Nastavení vyvážení bíle Obnovení továrního nastavení Obnovení továrního nastavení SW cestou Obnovení továrního nastavení HW cestou Význam indikačních LED kamery ks-loko753_g_cz_100 4/53

5 Historie revizí Jméno dokumentu: ks-loko753_g_cz_100.pdf Verze Datum Změny Nový dokument Příloha: - Související dokumentace 1) Průmyslový IP monitor, Návod na obsluhu, aipm1003b4_g_cz_xxx.pdf 2) Průmyslový ethernetový switch s PoE, Návod na obsluhu, esw06a_g_cz_xxx.pdf 3) Kamerový kryt vnější, Návod na obsluhu, kkr- 19t_g_cz_xxx.pdf 4) Konfigurační modul, Leták, rrc-kma_d_cz_xxx.pdf 5/53 ks-loko753_g_cz_100

6 1. Definice použitých pojmů IP monitor Konfigurační modul Kamera PoE switch Scéna Axis Camera Management (ACM ) Konfigurační šablona Nadřazené řízení (NŘ) Zobrazuje živý obraz z jedné nebo více kamer (maximálně čtyř). Pokud je zobrazována více než jedna kamera, je použit tzv. čtyřkvadrant (4Q), kdy je plocha monitoru rozdělena na 4 stejné obdélníky, do kterých jsou pak směrovány videostreamy z kamer. Pomocí konfiguračního modul se přiděluje IP adresa (resp. offset) IP monitorům. Snímá obraz a odesílá digitalizovaný obraz ve formě MJPEG (Motion JPEG) po ethernetové sběrnici. Switch s možností napájení (Power Over Ethernet). Popisuje způsob zobrazení informace na IP monitoru. Může obsahovat: 1) prázdnou obrazovku 2) číslo kamery, která se má zobrazovat na IP monitoru Konfigurační nástroj pro vyhledání kamer na síti a nastavení jejich obrazových parametrů. Konfigurační soubor, který slouží k nastavení parametrů kamery pomocí ACM. Komunikuje s master IP monitorem a řídí tak činnost Kamerového systému. Komunikace probíhá po RS485. ks-loko753_g_cz_100 6/53

7 2. Úvod Tento dokument popisuje oživení a nastavení kamerového systému (KS) z pohledu programového vybavení. Dokument se nezabývá mechanickou montáží, která je řešena v Návodech na obsluhu jednotlivých komponent (viz Související dokumentace). 7/53 ks-loko753_g_cz_100

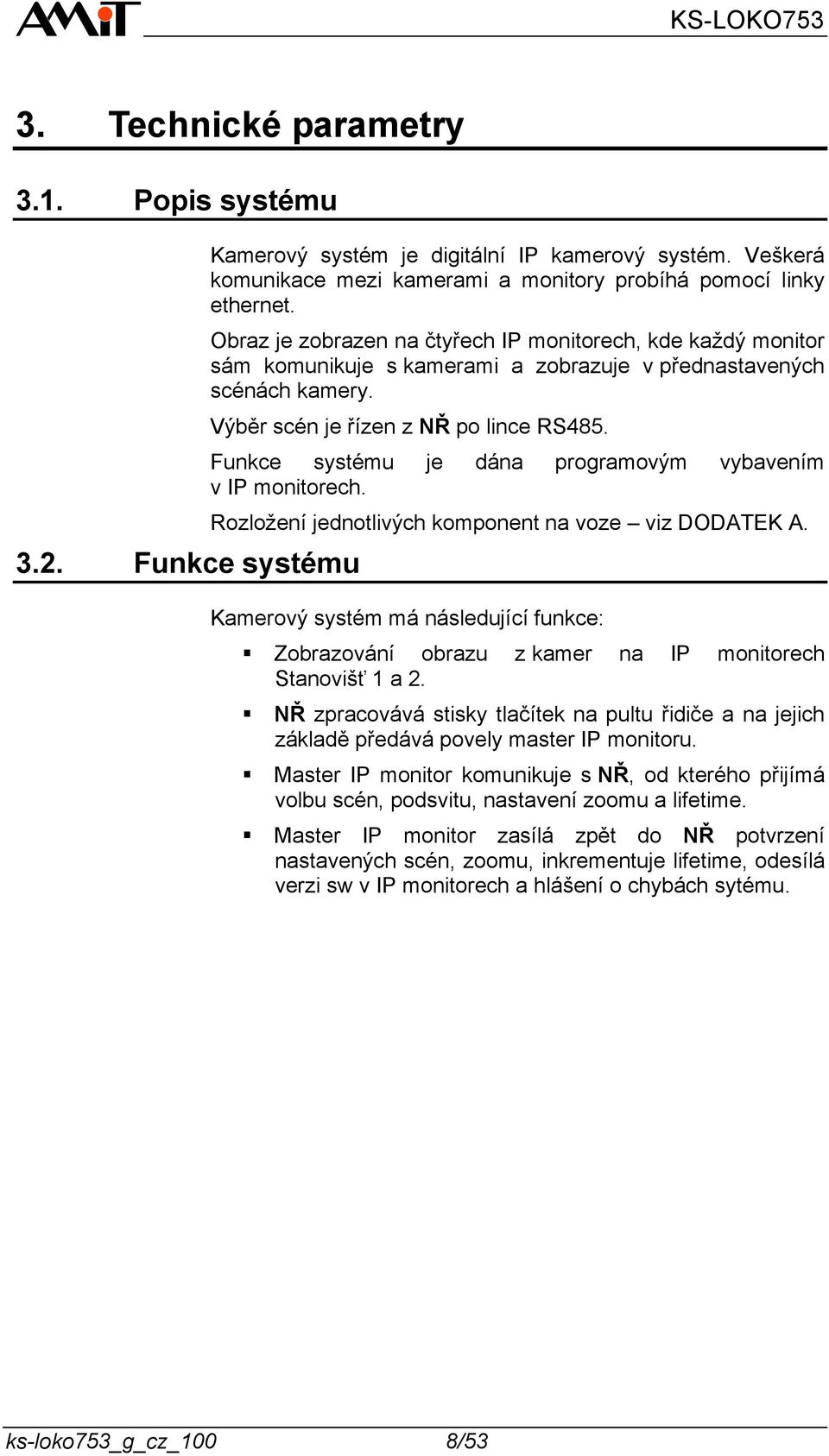

8 3. Technické parametry 3.1. Popis systému 3.2. Funkce systému Kamerový systém je digitální IP kamerový systém. Veškerá komunikace mezi kamerami a monitory probíhá pomocí linky ethernet. Obraz je zobrazen na čtyřech IP monitorech, kde každý monitor sám komunikuje s kamerami a zobrazuje v přednastavených scénách kamery. Výběr scén je řízen z NŘ po lince RS485. Funkce systému je dána programovým vybavením v IP monitorech. Rozložení jednotlivých komponent na voze viz DODATEK A. Kamerový systém má následující funkce: Zobrazování obrazu z kamer na IP monitorech Stanovišť 1 a 2. NŘ zpracovává stisky tlačítek na pultu řidiče a na jejich základě předává povely master IP monitoru. Master IP monitor komunikuje s NŘ, od kterého přijímá volbu scén, podsvitu, nastavení zoomu a lifetime. Master IP monitor zasílá zpět do NŘ potvrzení nastavených scén, zoomu, inkrementuje lifetime, odesílá verzi sw v IP monitorech a hlášení o chybách sytému. ks-loko753_g_cz_100 8/53

9 3.3. Technické parametry systému IP monitory Počet monitorů 4 Typ monitorů AIPM1003/B4 Konfigurace adresy Konfigurační modul Formát zobrazovaných dat MJPEG Rozlišení obrazu 640 x 480 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 4 snímky na obrazovku Kamery Počet kamer 4 Typ kamer M3114/A Komponenty systému AIPM1003/B4 ESW06A AM3114-R/A KKR-19T/C KKR-19T/D RRC-KM/A 4 x IP monitor s programem 2 x Ethernetový switch PoE 4 x Kamera vnější 2 x Kamerový kryt vnější, varianta pravá s průchodkou 2 x Kamerový kryt vnější, varianta levá s průchodkou 4 x Konfigurační modul 3.4. Programové vybavení Programové vybavení je vydáváno v podobě programové sady k určenému datu. Aktuální programová sada obsahuje všechny potřebné soubory pro celý kamerový systém. Obsah aktuální platné programové sady uvádí DODATEK D Obsah programové sady. Programovou sadu lze stahnout z adresy: 9/53 ks-loko753_g_cz_100

10 3.5. Zobrazovací stavy IP monitoru V následující tabulce jsou krátce popsány zobrazovací stavy, které mohou na IP monitoru nastat. Situace Není nahrána aplikace Chybně nahraná aplikace Rozdílné verze aplikací v monitorech Výpadek streamu z kamery Není vybrána scéna Zvoleno zobrazení scény 1 4 Popis zobrazení Černá obrazovka bez čísla kamery. Černá obrazovka bez čísla kamery. Černá obrazovka bez čísla kamery. Symbol viz Obr. 1 - Výpadek streamu kamery V levém dolním rohu (místo čísla kamery) symbol X. V levém dolním rohu číslo zobrazené kamery. Obr. 1 - Výpadek streamu kamery ks-loko753_g_cz_100 10/53

11 4. Oživení systému Potřebné vybavení Při oživení systému se předpokládá, že všechny komponenty systému jsou řádně namontovány a jsou funkční. Ke všem jednotkám je správně připojené napájecí napětí. Infrastruktura sítě ethernet je správně provedena a všechny napájecí a komunikační kabely jsou zapojeny do jednotek. Pro správnou funkci KS musí být použity pouze uvedené typy komponent. Vlastní oživení systému sestává z následujících kroků: Oživení IP monitorů Oživení kamer Libovolný servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). Nekřížený ethernetový kabel. Aktuální verze aplikace a aktualizace operačního systému je uvedena v DODATKU D tohoto dokumentu. Nastavení síťového adaptéru servisního notebooku Postup Pro připojení ke komponentám kamerového sytému musíme síťovému adaptéru servisního notebooku nastavit pevnou IP adresu. Níže uvedený postup popisuje nastavení pro Windows XP. V případě použití jiné verze OS Windows se bude umístění a názvy některých položek lišit. Zobrazíme síťová připojení (Nabídka Start Síťová připojení). Obr. 2 - Položka Start Síťová připojení Vybereme položku odpovídající ethernetovému připojení (typický název Připojení k místní síti) a zobrazíme její vlastnosti 11/53 ks-loko753_g_cz_100

12 Obr. 3 - Volba ethernetového připojení V záložce Obecné vybereme položku Protokol sítě Internet (TCP/IP) a zobrazíme její vlastnosti. Obr. 4 - Položka Protokol sítě Internet ks-loko753_g_cz_100 12/53

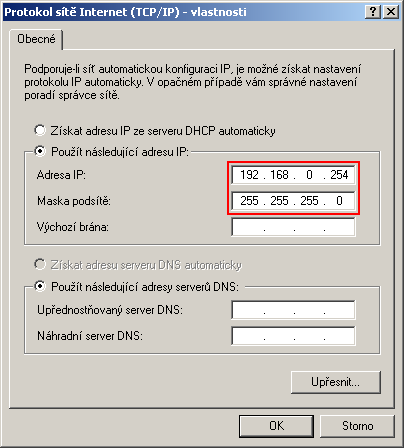

13 V záložce Obecné vybereme volbu Použít následující adresu IP a vyplnit níže uvedené parametry dle DODATEK E Konfigurační parametry, IP Adresy: Adresa IP: NB_IP Maska podsítě: NB_Maska 4.1. Oživení IP monitorů Obr. 5 - Nastavení parametrů Instalace monitorů sestává z následujících kroků: Nastavení konfiguračních modulů Nahrání aktuální verze aplikace Nastavení konfiguračních modulů Pro správnou činnost na ethernetové síti je třeba všem monitorům správně nastavit konfigurační moduly. Adresu nastavenou na modulu čte IP monitor při zapnutí napájení, proto musí být při manipulaci s konfiguračními moduly napájení monitorů vypnuté. Na konfiguračních modulech se nastavují adresy: 1 IP monitor AS10 2 IP monitor AS12 5 IP monitor AS11 6 IP monitor AS13 Pro nastavení adresy je třeba modul zbavit plastového krytu. 13/53 ks-loko753_g_cz_100

14 Nastavení polohy propojek viz následující tabulka a obrázek. Adresa Pozice propojky A1 A5 B rozpojeno, 1.. zkratováno Obr. 6 - Konfigurační modul Po připojení nastavených konfiguračních modulů zapneme napájení IP monitorů. ks-loko753_g_cz_100 14/53

15 4.1.2 Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Pro nahrání nové verze aplikace do IP monitoru je třeba provést následující kroky: Připojení k FTP serveru v monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat však lze libovolným FTP klientem. Spustíme TotalCommander a z Hlavní nabídky vybereme: Síť --> Protokol FTP připojit k serveru Obr. 7 - TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. 15/53 ks-loko753_g_cz_100

16 Obr. 8 - TC Připojení k serveru FTP Vyplníme parametry pro připojení k prvnímu monitoru (DODATEK E Konfigurační parametry, IP monitor): Název relace: AS10 Hostitel(:Port): AS10_IP Jméno uživatele: APM_Login Heslo: APM_Heslo Stiskneme tlačítko Připojit Obr. 9 - TC Parametry Monitor_A ks-loko753_g_cz_100 16/53

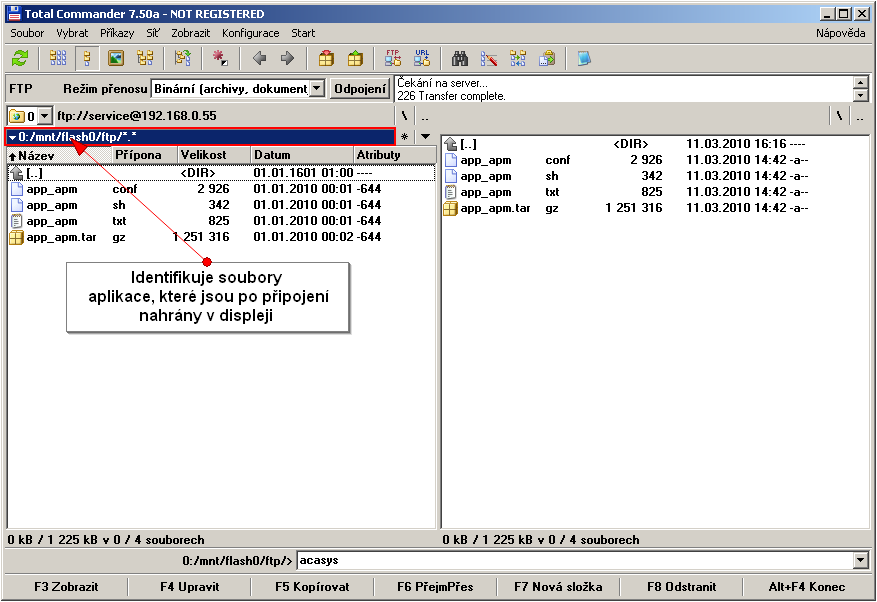

17 Obr TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory z připojeného monitoru (dle záhlaví viz obrázek), tyto soubory smažeme. Obr TC Identifikace obsahu FTP Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace dle DODATEK D Obsah programové sady. 17/53 ks-loko753_g_cz_100

18 Průběh kopírování může vyvolat dojem krátkodobého zaseknutí (trvající typicky cca s). Jedná se o chování běžné. V případě, že by zaseknutí trvalo řádově minuty, je třeba KS restartovat (vypnout a zapnout napájení) a postup opakovat od začátku Kapitoly Připojení k FTP serveru monitoru). Po nakopírování souborů stiskneme tlačítko Odpojení a opakujeme stejný postup pro druhý monitor. Vyplníme parametry pro připojení k dalším monitorům (DODATEK E Konfigurační parametry, IP monitor): Název relace: AS11 Hostitel(:Port): AS11_IP Jméno uživatele: APM_Login Heslo: APM_Heslo Název relace: Hostitel(:Port): Jméno uživatele: Heslo: AS12 AS12_IP APM_Login APM_Heslo Restart kamerového systému Ověření verze nahrané aplikace Název relace: Hostitel(:Port): Jméno uživatele: Heslo: AS13 AS13_IP APM_Login APM_Heslo Nová verze aplikace se neprojeví, dokud nebude proveden restart kamerového systému (vypnutí a zapnutí napájení). V případě, že se po restartu na monitorech neobjeví obraz, bylo nahrávání souborů provedeno chybně. Možné příčiny jsou: rozdílná verze aplikací v monitorech, poškozené soubory aplikace. V tomto případě proveďte nahrávání pro oba monitory znovu. Verze aplikace je uvedena v souboru app_apm.txt v IP monitoru. Soubor lze ze zařízení stáhnout pomocí FTP. Připojíme se k monitoru (Obr. 6 - serveru monitoru). Zobrazíme obsah souboru app_apm.txt. Připojení k FTP Z textu souboru určíme číslo verze aplikace (viz obrázek níže). ks-loko753_g_cz_100 18/53

19 4.2. Oživení kamer Obr Ověření verze aplikace Instalace IP kamer sestává z následujících kroků: Identifikace kamery Aktualizace firmware Nahrání konfigurační šablony Nastavení zoomu Nastavení objektivu kamery (poloha a zaostření) Potřebné vybavení Libovolný servisní notebook s nainstalovaným programem ACM (instalace ACM viz DODATEK F Axis Camera management tohoto dokumentu). Nástroj pro demontáž kamerového krytu. Nástroj pro demontáž víka kamery. Nástroj na ostření / nastavení pozice objektivu. Konfigurační šablony pro nastavení parametrů kamer. Výchozí stav Před zahájením instalace kamer je nutné uvést KS do následujícího stavu: 1. Napájení všech komponent je vypnuté 2. Všechny kamery jsou odpojeny od ethernetu 3. Do ethernetové sítě je připojen servisní notebook s nainstalovaným ACM 4. Databáze v ACM neobsahuje dříve připojené kamery (v opačném případě provedeme jejich vymazání viz Kapitola 4.2.4, část Vymazání kamery z databáze ACM). 19/53 ks-loko753_g_cz_100

20 4.2.1 Identifikace kamery Varianta označené kabely Varianta soupis kamer Připojení kamery do ethernetu Prvním krokem je identifikace konkrétní kamery. K dispozici jsou dva scénáře, které lze pro identifikaci použít: Kabely jsou u PoE switche označeny lze identifikovat kamery dle připojení. Po montáži kamer je k dispozici seznam MAC adres kamer a jejich umístění. Lze identifikovat jednotlivé kamery dle MAC adresy po vyhledání v ACM. Zapneme napájení kamerového systému. Zapojíme ethernetový kabel do konkrétní kamery a vyčkáme cca 30 s (doba náběhu kamery). Vyhledání připojené kamery pomocí ACM Na servisním notebooku spustíme ACM a na Nástrojové liště stiskneme tlačítko Search. Obr ACM tlačítko Search V zobrazeném dialogovém okně zadáme jako IP range hodnotu Rozsah_IP (DODATEK E Konfigurační parametry, IP Adresy) a stiskneme tlačítko OK. ks-loko753_g_cz_100 20/53

21 Obr ACM Dialog Search Network Pokud je hledání neúspěšné a není nalezena žádná kamera, hledání opakujeme. Nalezené kamery se zobrazí v hlavním okně ACM Aktualizace firmware Obr ACM Nalezeny nové kamery V Hlavním okně ACM kliknutím levým tlačítkem myši označíme kameru. Na Nástrojové liště klikneme na tlačítko Upgrade, kterým otevřeme nabídku pro výběr souboru s novým firmware. Obr Firmware upgrade V následujícím okně vybereme (rozbalovací nabídka <Select>).bin soubor s novou verzí firmware (viz DODATEK D Obsah programové sady, Kamery). 21/53 ks-loko753_g_cz_100

22 Obr Výběr souboru s firmware Aktualizaci spustíme tlačítkem OK. Vyčkáme na její provedení. Obr Průběh aktualizace ks-loko753_g_cz_100 22/53

23 Na závěr se zobrazí rekapitulační okno, které obsahuje výsledek aktualizace. Status v dolní části obrazovky musí být OK Nahrání konfigurační šablony V Hlavním okně ACM kliknutím levým tlačítkem myši označíme kameru. Na Nástrojové liště klikneme na tlačítko Apply Template, kterým otevřeme nabídku pro výběr konfigurační šablony. Obr ACM Aplikace šablony Přes položku Browse otevřeme další dialogové okno, ve kterém vyhledáme konfigurační šablonu, kterou budeme danou kameru konfigurovat. 23/53 ks-loko753_g_cz_100

24 Obr Výběr konfigurační šablony Vybereme konfigurační šablonu, která je určena pro připojenou kameru. Přehled kamer, jejich IP adres a Konfiguračních šablon obsahuje DODATEK E Konfigurační parametry, Kamery. Po otevření Konfigurační šablony dojde k zobrazení dialogu, který obsahuje přehled parametrů, které budou v kameře změněny. Tento dialog potvrdíme stiskem OK a tím zahájíme vlastní změny v nastavení kamery. ks-loko753_g_cz_100 24/53

25 Obr Upravované parametry Po ukončení aplikace konfigurační šablony dojde k zobrazení rekapitulačního okna, které bude obsahovat výsledek nahrávání a přehled všech nově nastavených parametrů. Obr Rekapitulace změn v parametrech Uzavření tohoto dialogu tlačítkem Close je posledním krokem konfigurace parametrů kamery. 25/53 ks-loko753_g_cz_100

26 4.2.4 Nastavení zoomu Jakmile jsou všechny kamery zkonfigurovány lze provést nastavení zoomu. Zapojíme všechny kamery do sítě. Počkáme na jejich spuštění, které ověříme zobrazením obrazu na IP monitorech. Na servisním notebooku spustíme dávku zoom_settings.bat a postupujeme dle pokynů na obrazovce. Po dokončení procesu restartujeme kamerový systém a ověříme nastavení zoomu jeho aktivováním na IP monitorech ovládacími tlačítky Nastavení objektivu kamery K nastavení objektivu kamery je třeba sejmou víko. Dále je nutné zobrazit obraz nastavované kamery. Obraz zobrazíme na připojeném servisním PC pomocí programu Internet Explorer verze 7 nebo vyšší (viz níže popsaný postup). K mechanickému nastavení kamery slouží následující nástroj, který se skládá ze dvou částí držáku a otočného dílce. Sejmutí víka kamery Otočný dílec slouží k: zaostření objektivu nastavení polohy hlavice s objektivem Obr Nástroj k nastavení objektivu Pro nastavení objektivu je nutné sejmout svrchní víko kamery. K sejmutí víka je nutné povolit dva šrouby, které víko drží. ks-loko753_g_cz_100 26/53

27 Obr Šrouby upevňující víko kamery Poté pomocí plochého nástroje odloupnout víko kamery víko bude klást menší odpor, proto je nutné použití přiměřené síly. Obr Odloupnutí víka kamery Obr Popis těla kamery Po sejmutí víka můžeme přikročit k nastavení polohy objektivu. 27/53 ks-loko753_g_cz_100

28 Zobrazení obrazu z kamery LiveView Otevřeme okno internetového prohlížeče a do adresového řádku zadáme IP adresu kamery, kterou chceme ostřit / pozicovat. Obr Zadání adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. Obr Instalace ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní (DODATEK E Konfigurační parametry, Přihlašovací údaje): Uživatelské jméno: Axis_Login Heslo: Axis_Heslo Obraz z kamery zobrazíme kliknutím na Live View v Záhlaví webového rozhraní. Obr Spuštění Live View Nastavení polohy objektivu Poloha objektivu ovlivňuje obraz, který kamera zabírá. Nastavení polohy je k dispozici pouze v omezeném rozsahu a provádí se otáčením hlavičky s objektivem při současném sledování zabírané obrazu přes Live View. Doporučený postup Otočit hlavici objektivu tak, aby byl obraz dobře orientován (zpravidla o 90 stupňů proti továrnímu nastavení hlavice objektivu je cejchována). ks-loko753_g_cz_100 28/53

29 Ve svislém směru snížit sklon hlavice o jeden stupeň (jedno cvaknutí) tak, aby kamera nehleděla příliš do nebe. Ve vodorovném směru maximálně odklonit hlavici od těla vozu. Přiložením krytu ověřit, že v záběru nejsou vidět černé rohy kamerového krytu. Zaostření objektivu Obr Nastavení pozice objektivu Po nastavení požadované polohy objektivu lze kameru zaostřit. Na kamerách je dodavatelem měněn standardní objektiv za objektiv s ohniskovou vzdáleností 8 mm, proto budou kamery dodány v nezaostřeném stavu. Obr Zaostření objektivu K ostření použijeme výše popsaný nástroj. Objektiv ostříme otáčením po nebo proti směru hodinových ručiček při současném sledování ostrosti obrazu. 29/53 ks-loko753_g_cz_100

30 Vymazání kamery z databáze ACM Při otáčení je třeba věnovat maximální pozornost čistotě objektivu! Po dosažení ostrého obrazu je nutné přiložit na kameru vnější kryt a poté provést korekci v zaostření. Při použití objektivů s touto ohniskovou vzdáleností sklo krytu způsobí mírné rozostření obrazu. Po ověření ostrosti obrazu s nasaženým krytem, můžeme nasadit víko kamery a provést trvalou montáž krytu kamery. Po dokončení operací konfigurace kamer a nastavování objektivu je nutné smazat v Hlavním okně ACM záznamy o kamerách, se kterými bylo pracováno. Důvodem jsou problémy této aplikace při opakované detekci kamer se stejnou IP adresou. Smazání provedeme následujícím postupem: 1. Odpojíme servisní PC od ethernetu 2. V levé části okna v sekci Groups klikneme na All Devices 3. Klikneme do prostřední části, ve které se nachází seznam kamer a kameru / všechny kamery označíme (např. klávesovou zkratkou Ctrl+A) 4. Z Hlavní nabídky vybereme Edit / Delete From Database 5. Dialog This will delete the selected device from the database. Continue? potvrdíme stiskem Ano. 6. V levé části okna v sekci Groups bude po potvrzení předcházejícího dialogu zobrazeno: All Devices (0) ks-loko753_g_cz_100 30/53

31 5. Servis systému výměna komponent 5.1. PoE switch 5.2. Kamera 5.3. IP monitor Následující kapitoly obsahují pokyny, které je nutné dodržet při servisních operacích, které je možné s KS provádět. Použitý switch musí být shodný nebo výrobcem doporučená náhrada. Při použití jiného switche nemusí systém správně fungovat. Kamery musí být shodného typu nebo výrobcem doporučená náhrada při použití jiných typů nebude KS správně fungovat. Při výměně kamery je nutné novou kameru zkonfigurovat a nastavit objektiv. Postup je stejný jako při oživení KS a je popsán v kapitole 4.2 Oživení kamer. Při výměně jedné kamery není nutné ostatní kamery odpojovat. Vyměněnou kameru lze po připojení snadno identifikovat. V ACM se při vyhledání zobrazí pod IP adresou , a jelikož mají ostatní kamery již přidělenu IP adresu, nedojde ke kolizi IP adres. Monitory musí být shodného typu nebo výrobcem doporučená náhrada při použití jiných typů nebude KS správně fungovat. Postup při výměně IP monitoru: 1. Demontovat vadný kus 2. Namontovat nový kus 3. Provést instalaci monitoru (4.1 Oživení IP monitorů) Při nahrávání aplikace do nového IP monitoru je nutné, aby byla dodržena shodnost verzí aplikací v obou monitorech. Případná rozdílnost aplikací způsobí nefunkčnost monitorů. 31/53 ks-loko753_g_cz_100

32 6. FAQ 6.1. Řešení typických závad systému Následující kapitola obsahuje soupis možných příčin běžných závad KS Nelze vyhledat kameru Možné příčiny Pomocí ACM nelze vyhledat kameru, která je připojena do sítě. Špatně připojené servisní PC Špatně připojená kamera Vadný kabel / port switche Vadná kamera Špatně připojené servisní PC Špatně připojená kamera Vadný kabel / port switche Ověříme možnost připojení na jinou z komponent kamerového systému (např. pomocí příkazu ping nebo připojením k FTP IP monitoru). Zkontrolujeme, zda je do kamery správně zapojen konektor a zda je kabel opravdu připojen do PoE Switche. Problémovou kameru zkusíme připojit na místo, na kterém již jiná kamera spolehlivě fungovala (např. pomocí náhradního dlouhého kabelu, aby nebylo třeba kameru demontovat). Problémy s provedením rozvodů sítě ethernet jsou většinou způsobeny: použitím nevhodných krimpovacích kleští, použitím nevhodného typu konektoru RJ45, nedostatečným zamáčknutím konektoru RJ45 při krimpování, poškození kontaktů v samičím konektoru vlivem zasunutí nedostatečně zamáčknutého konektoru RJ45. Doporučené krimpovací kleště a konektory RJ45 jsou k dispozici na dotaz ve firmě AMiT. Vadná kamera Ověřeno Postup Použitý kabel není vadný PoE zásuvka není vadná Zkontrolujeme stav indikačních LED: ks-loko753_g_cz_100 32/53

33 1. Odpojíme kameru od sítě a sejmeme víko kamery ( ) 2. Připojíme kameru do sítě a zkontrolujeme stav Indikačních LED (13.3 Význam indikačních LED kamery) Před definitivním označením kamery jako vadné provedeme HW reset kamery (13.2.2) a znovu se pokusíme kameru vyhledat Nelze se spojit s IP monitorem Možné příčiny Špatně připojené servisní PC Špatně připojený IP monitor Nelze se připojit na FTP server IP monitoru. Špatně připojené servisní PC Špatně připojený IP monitor Špatně nastavené konfigurační moduly IP monitor Vadný IP monitor Ověříme možnost připojení na jinou z komponent kamerového systému (např. pomocí příkazu ping nebo připojením k FTP IP monitoru). Zkontrolujeme správné připojení ethernetového kabelu a napájení IP monitoru (aktivní podsvit IP monitoru). Špatně nastavené konfigurační moduly IP monitor Vadný IP monitor Ověříme, že jsou konfigurační moduly obou IP monitorů nastaveny dle Nastavení konfiguračních modulů. Případná změna nastavení konfiguračního modulu se projeví až po restartu IP monitoru. Jestliže byly všechny předcházející možnosti vyčerpány a k IP monitoru se stále nedaří připojit, jedná se s největší pravděpodobností o vadný kus Na IP monitoru nelze zobrazit obraz jedné z kamer Možné příčiny Špatně připojená kamera Kamera prošla úspěšnou konfigurací, ale po zapojení všech kamer do ethernetu není IP monitorem zobrazena. Špatně připojená kamera Nezkonfigurovaná kamera Vadná kamera Zkontrolujeme, zda je do kamery správně zapojen konektor a zda je kabel opravdu připojen do PoE Switche. 33/53 ks-loko753_g_cz_100

34 Nezkonfigurovaná kamera Vadná kamera Během konfigurace nebyla kamera zkonfigurována. 1. Do sítě připojíme servisní PC s ACM 2. Vyhledáme kamery v síti (4.2.1 Vyhledání připojené kamery pomocí ACM) 3. Identifikujeme nezkonfigurovanou kameru (její IP adresa bude s největší pravděpodobností nebo 169.xxx.xxx.xxx. 4. Provedeme nastavení kamery jako při oživování KS (4.2 Oživení kamer) 5. Restartujeme KS 6. Po dokončení konfigurace lze obraz z kamery zobrazit IP monitoru Provedeme ověření dle Na IP monitoru nelze zobrazit obraz žádné z kamer Možné příčiny Špatně připojený IP monitor Kamery prošly úspěšnou konfigurací, ale po jejich zapojení do ethernetu není žádná IP monitorem zobrazena. Špatně připojené IP monitory Špatně nastavené konfigurační moduly IP monitorů Špatně nahraná aplikace v IP monitorech Zkontrolujeme správné připojení ethernetového kabelu a napájení IP monitorů. Vhodné je též ověřit zda je switch s IP monitory zapojen do zbytku sítě. Špatně nastavené konfigurační moduly IP monitorů Ověříme, že jsou konfigurační moduly obou IP monitorů nastaveny dle Nastavení konfiguračních modulů. Případná změna nastavení konfiguračního modulu se projeví až po restartu IP monitoru. Špatně nahraná aplikace v IP monitorech Opakujeme instalaci IP monitorů (4.1 Oživení IP monitorů) Prohozené kamery na IP monitoru Možné příčiny Kamery prošly úspěšnou konfigurací. Při zobrazení kamery X zobrazí IP monitor obraz z kamery Y (a opačně). Záměna konfiguračních šablon kamer Špatně vyplněn instalační protokol ks-loko753_g_cz_100 34/53

35 Záměna konfiguračních šablon kamer Při nahrávání konfiguračních šablon došlo k záměně kamer. 1. Identifikujeme, které dvě kamery mají prohozeno nastavení 2. Odpojíme obě kamery od sítě 3. Připojíme první kameru a opakujeme její instalaci (4.2 Oživení kamer), při které použijeme správnou šablonu 4. Připojíme druhou kameru a opakujeme její instalaci (4.2 Oživení kamer), při které použijeme správnou šablonu 5. Zapojíme všechny kamery do sítě a ověříme zobrazení na IP monitoru Špatně vyplněn instalační protokol MAC adresy vyplněné v instalačním protokolu neodpovídají skutečné poloze kamer. 1. Opravíme instalační protokol a překonfigurujeme kamery správnou šablonou (viz předcházející odstavec) 2. Změníme pozici kamery tak, jak je uvedeno v konfiguračním protokolu Obraz kamery je na IP monitoru špatně otočen Při zobrazení na IP monitoru je obraz jedné nebo více kamer špatně orientován Jak postupovat při nežádoucím chování KS Při zjištění nežádoucího chování KS je důležité zajistit co nejvíce informací o nežádoucím jevu: server report z problémové kamery, nejlépe ihned po výskytu jevu, bezpodmínečně však před restartem kamery (restartem jsou důležitá data smazána) vytvoření Server Reportu viz Kapitola Vytvoření Server Reportu rozsah jevu zjistit zda se týká: četnost výskytu jevu jedné nebo více kamer (včetně jejich seznamu) zobrazení na displeji Live View z webového rozhraní přesné podmínky, za kterých je možné jev pozorovat (ideálně zajistit spolehlivou opakovatelnost) 35/53 ks-loko753_g_cz_100

36 Teprve s dostatečným množstvím informací lze vzniklý jev dobře analyzovat a eliminovat. ks-loko753_g_cz_100 36/53

37 7. DODATEK A Umístění komponent 37/53 ks-loko753_g_cz_100

38 8. DODATEK B Scény Výchozí nastavení ID Scény Kamera Symbol 0 bez obrazu X 1 AK AK AK AK13 4 IP monitor ID Scény AS10 1 AS11 2 AS12 3 AS13 4 ks-loko753_g_cz_100 38/53

39 9. DODATEK C Blokové schéma 39/53 ks-loko753_g_cz_100

40 10. DODATEK D Obsah programové sady Aktuální Programová sada: _LOKO753. Adresář Soubor Popis app_apm.conf Konfigurační soubor AIPM1003B4_138 app_apm.sh Spouštěcí skript app_apm.txt Označení verze app_apm.tar.gz Aplikace LOKO753_AK10_201.cmt Konfigurační soubor Kamera AK10 LOKO753_AK11_201.cmt Konfigurační soubor Kamera AK11 KAMERY_201 LOKO753_AK12_201.cmt LOKO753_AK13_201.cmt Konfigurační soubor Kamera AK12 Konfigurační soubor Kamera AK13 M3114-R_5_40_9_2.bin Firmware kamery wget.exe Skriptovací nástroj zoom_settings.bat Dávka pro nastavení zoomu Programovou sadu lze stahnout z adresy: ks-loko753_g_cz_100 40/53

41 11. DODATEK E Konfigurační parametry IP Adresy V následujících tabulkách jsou uvedeny parametry, které slouží k práci s KS nebo jsou využívány pro konfiguraci a servisní operace. Pro některé z parametrů je využit systém Symbolických jmen. Symbolické jméno je v textu předcházejících kapitol uveden Symbolické jméno. Místo tohoto jména je při popisované operaci nutné doplnit Hodnotu, která je uvedena v níže uvedených tabulkách Kamery Symbolické jméno Hodnota Rozsah_IP * NB_IP NB_Maska NB_IP_Sablony Přehled parametrů, které se vztahují k nastavení kamer. Označení IP Adresa Konfigurační šablona Umístění AK LOKO753_AK10_2xx.cmt Stanoviště 1, levá AK LOKO753_AK11_2xx.cmt Stanoviště 1, pravá AK LOKO753_AK12_2xx.cmt Stanoviště 2, pravá AK LOKO753_AK13_2xx.cmt Stanoviště 2, levá Přihlašovací údaje Symbolické jméno Axis_Login Axis_Heslo root pass Hodnota IP monitor Přehled parametrů, které se vztahují k nastavení IP monitorů. Označení Symbolické jméno Hodnota Umístění AS10 AS10_IP Stanoviště 1, levý AS11 AS11_IP Stanoviště 1, pravý AS12 AS12_IP Stanoviště 2, pravý AS13 AS13_IP Stanoviště 2, levý - APM_Login service - - APM_Heslo remote - 41/53 ks-loko753_g_cz_100

42 12. DODATEK F Axis Camera management K detekci kamer a konfiguraci jejich parametrů je použit výkonný a efektivní instalační a management nástroj pro IP kamery - Axis Camera Management verze 2.00 (v textu ACM) Odkaz ke stažení Instalace Obr Axis Camera Management - Hlavní okno ACM lze stáhnout ze stránek firmy Axis. Přímý odkaz ke stažení (ověřena funkčnost ): Stažení je podmíněno bezplatnou registrací. Nevyžaduje žádná speciální nastavení. Veškeré volby je možné nechat ve výchozím nastavení První spuštění nastavení hesla Při prvním spuštění bude automaticky zobrazeno dialogové okno Set Master Credentials. ks-loko753_g_cz_100 42/53

43 Obr Nastavení Master Credentials Zde nastavené parametry bude ACM používat pro přístup ke kamerám, proto je nastavíme dle DODATEK E Konfigurační parametry, Přihlašovací údaje: User name: Axis_Login Password: Axis_Heslo Full Access: zaškrtnuto 43/53 ks-loko753_g_cz_100

44 13. DODATEK G IP kamery Operace přes webové rozhraní kamery Varování Kromě automatické konfigurace přes ACM lze parametry kamery měnit též přes webové konfigurační rozhraní, které obsahuje každá kamera Axis. Jakékoliv zásahy do konfigurace kamery (kromě níže popsaných) nedoporučujeme. Mohou negativně ovlivnit kvalitu obrazu a výkon kamery. Níže popsané postupy předpokládají, že pracujeme s kamerou, která má již přidělenu IP adresu. Popis okna webového rozhraní Okno webového rozhraní lze rozdělit na tři části: Záhlaví přepínání obsahu Parametrizační sekce (Live View / Setup) a zobrazení kontextové nápovědy Live View živý obraz z kamery Setup nastavení parametrů Levá nabídka navigace v parametrech v Parametrizační sekci Parametrizační sekce provádění servisních úkonů a změn v nastavení Obr Popis okna webového rozhraní ks-loko753_g_cz_100 44/53

45 Přihlášení k webovému rozhraní Před každou operací, kterou popisují následující kapitoly, je třeba provést přihlášení k webovému rozhraní. Otevřeme okno internetového prohlížeče (doporučen je Internet Explorer) a do adresového řádku zadáme IP adresu kamery, jejíž webové rozhraní chceme zobrazit. Obr Zadání IP adresy kamery Internet Explorer ke své činnosti vyžaduje ActiveX prvek. Pokud dosud nebyl nainstalován, budete vyzváni k jeho instalaci. Obr Povolení ActiveX prvku Po instalaci bude zobrazen přihlašovací dialog, do kterého zadáme přihlašovací údaje k webovému rozhraní: Uživatelské jméno: Axis_Login Heslo: Axis_Heslo Obr Přihlašovací dialog do webového rozhraní 45/53 ks-loko753_g_cz_100

46 Po přihlášení dojde k zobrazení úvodní stránky webového rozhraní. V Záhlaví webového rozhraní klikneme na odkaz Setup Live View - živý obraz z kamery Obr Zobrazení nastavení parametrů Živý obraz z kamery zobrazíme kliknutím na odkaz LiveView v Záhlaví webového rozhraní Vytvoření Server Reportu Obr Zobrazení živého obrazu z kamery Na úvodní obrazovce vybereme v Levé nabídce sekci System Options. Obr Výběr sekce System Options V sekci System Options dále postupujeme na podsekce: Support Logs & Reports Information. ks-loko753_g_cz_100 46/53

47 Obr Navigace v sekci System Options Server Report vygenerujeme stiskem tlačítka Server Report, které bude k dispozici v Parametrizační části okna. Obr Generace Server Reportu Po generaci se objeví dialogové okno, ve kterém bude zobrazen vygenerovaný Server Report, který lze zkopírovat do textového souboru a odeslat k analýze. 47/53 ks-loko753_g_cz_100

48 Obr Vygenerovaný Server Report Nastavení vyvážení bíle Na úvodní obrazovce vybereme v Levé nabídce sekci Video. Poté dále postupujeme na podsekci Camera Settings. V této sekci se nalézá část White Balance. Obr Navigace v nastavení vyvážení bílé ks-loko753_g_cz_100 48/53

49 Obr Volba vyvážení bílé V části White Balance lze rozbalovací nabídkou měnit režimy vyvážení bíle. Obr Vyvážení bílé nabízené možnosti Zvolený režim ovlivňuje barevné podání obrazu. Na výběr jsou následující automatické a ruční režimy: Automatické režimy vyvážení bíle Automatic plně automatické řízení Automatic Outdoor - řízení upraveno pro venkovní podmínky 49/53 ks-loko753_g_cz_100

50 Ruční režimy vyvážení bílé Hold current vyvážení bílé dle bílé, kterou kamera zabírala při svém spuštění Fixed Outdoor 1 volba určená pro slunečné počasí (teplota chromatičnost světla 5500 K) Fixed Outdoor 2 volba určená pro podmračené počasí (teplota chromatičnost světla 6500 K) Fixed Indoor volba určená pro osvětlení umělými zdroji s teplotou chromatičnosti kolem 2600 K Fixed Fluorescent 1 volba určená pro osvětlení umělými zdroji zářivkového typu s teplotou chromatičnosti kolem 4000 K Fixed Fluorescent 2 volba určená pro osvětlení umělými zdroji zářivkového typu s teplotou chromatičnosti kolem 5300 K Pro trvalé uchování změn je třeba před zavřením okna potvrdit provedené změny tlačítkem Save Obnovení továrního nastavení Kamera má možnost obnovení továrního nastavení a to dvěma způsoby: Obnovení továrního nastavení SW cestou zajistí tovární nastavení parametrů kromě/včetně (volitelné) nastavení ethernetového rozhraní Obnovení továrního nastavení HW cestou zajistí tovární nastavení všech parametrů S resetovanou kamerou pak nakládáme jako s kamerou novou a postupujeme dle návodu výše viz Kapitola 4.2 Oživení kamer Obnovení továrního nastavení SW cestou Přihlásíme se do webového rozhraní kamery (13.1 Přihlášení k webovému rozhraní). Na úvodní obrazovce zvolíme v levé nabídce sekci System Options a podsekci Maintenance. ks-loko753_g_cz_100 50/53

51 Obr Tovární nastavení SW cesta - menu Následuje zobrazení několika tlačítek, jejich význam je zřejmý z popisků. Obr Obnovení továrního nastavení SW cesta Restore obnovení továrního nastavení, nastavená IP adresa bude zachována. Default obnovení továrního nastavení včetně IP adresy. Po kliknutí na jedno z tlačítek a potvrzení rozhodnutí v dialogovém okně, následuje několik desítek vteřin trvající odmlčení kamery (součástí všech operací je i restart kamery). 51/53 ks-loko753_g_cz_100

52 Obnovení továrního nastavení HW cestou Pokud kameru na síti nelze pomocí ACM nalézt a jsme si na 100 % jisti, že je kamera do sítě správně připojena, doporučujeme provést HW reset do továrního nastavení. Postup resetování všech parametrů, včetně IP adresy, do továrního nastavení: 1. Odpojíme síťový kabel kamery. 2. Demontujeme víko kamery. K sejmutí víka je nutné povolit dva šrouby, které víko drží. Obr Šrouby upevňující víko kamery Poté pomocí plochého šroubováku odloupnout víko kamery víko bude klást menší odpor, proto je nutné použití přiměřené síly. Obr Odloupnutí víka kamery ks-loko753_g_cz_100 52/53

53 Obr Popis těla kamery 3. Stiskneme a držíme tlačítko Control, připojíme síťový kabel. 4. Tlačítko Control držíme stisknuté, dokud se indikátor stavu (LED Status) nerozsvítí žlutě (což může trvat až 15 vteřin). 5. Uvolníme tlačítko Control. 6. Až se indikátor stavu (LED Status) rozsvítí zeleně (což může trvat až 1 minutu), proces byl dokončen a kamera byla resetována. 7. Opakujeme instalaci kamery (4.2 Oživení kamer) Význam indikačních LED kamery LED Barva Popis Zelená Připojena k síti 100 Mbit/s. Blikání indikuje síťovou aktivitu. NET Připojena k síti 10 Mbit/s. Blikání indikuje Oranžová síťovou aktivitu. Nesvítí Není připojena k síti. Zelená Kamera běží a je v pořádku. STAT Oranžová Probíhá start kamery / reset do továrního nastavení. Červená Pomalu bliká po nezdařeném upgradu FW. Zelená Napájení připojeno. PWM Oranžová Bliká zelená/oranžová při upgradu FW. Nesvítí Kamera bez napájení. 53/53 ks-loko753_g_cz_100
