INSTALAČNÍ NÁVOD ČTEČKA OTISKŮ PRSTŮ F10

Transkript

1 ČTEČKA OTISKŮ PRSTŮ F10 INSTALAČNÍ NÁVOD Úvod Indikátor platného/neplatného načtení a tlačítko: Jestliže je čtečka v normálním provozním stavu, bliká indikátor zeleně v intervalu jedné sekundy. Při platném načtení svítí indikátor zeleně po dobu tří sekund a při neplatném načtení svítí červeně po dobu tří sekund. Jestliže je čtečka v módu stand-by, svítí indikátor červeně, do provozního režimu čtečku dostaneme stiskem tlačítka, po třech sekundách přejde čtečka do normálního režimu. Indikátor bliká zeleně. Senzor načítaní otisků: Slouží pro načítání otisků. Indikátor napájení: Svítí zeleně, jeli napájení čtečky v pořádku. Konektor DB15: Slouží k propojení s přístupovým nebo zabezpečovacím zařízením. Dále je přes něj vedeno napájení do čtečky a možnost připojení pomocí sériového nebo ethernetového rozhraní. Konektor RJ45: Slouží pro spojení s PC Instalace Čtečka otisků prstů F10 může pracovat pouze ve spolupráci s přístupovými systémy. Komunikuje s přístupovými systémy pomocí standardního nebo nastavitelného rozhraní Wiegant. (Signály D0, D1, GND) Poznámka: Pokud je čtečka F10 napájena z externího zdroje a není napájená z přístupového systému, musí být propojeny země zdroje a přístupového systému. Vytvoření konfigurace sítě Jediná možnost pro vytvoření sítě je pomocí rozhraní RS 485. Doporučujeme použít standardní stíněný UTP kabel a převodník RS 232 na RS 485 s vlastním napájením. Pokud je v síti zapojeno více jak 32 čteček, použijte pro propojení HUB RS-485. Napájení Napájecí napětí čtečky je 12 V DC. Klidový odběr čtečky je 50 ma, pracovní proud okolo 400 ma. Čtečka má napájecí výstup (12 V DC/300 ma ) pro připojení externí čtečky. Externí čtečka Čtečka otisků prstů F10 má Wiegant vstup pro připojení externí čtečky. Svorky externí čtečky (D0, D1, GND, 12 V) zapojte na svorky čtečky otisků prstů F10 (Wiegant In D0, Wiegant In D1, GND, 12 V OUT). Připojení k zabezpečovacímu zařízení Čtečka otisků prstů F10 má poplachový výstup pro detekci demontáže čtečky. V případě demontáže čtečky dojde k rozpojení Tamper kontaktu na čtečce a poplachový výstup (hnědý vodič) bude uzemněn. Nastavení komunikačních portů Konektor RJ45 může být použit pro nastavení pomocí PC. Tento port nemůže být použít pro vytvoření síťového propojení více čteček.

2 Zapojení konektoru DB15 Na konektoru DB15 jsou vyvedeny všechny potřebné signály pro připojení k přístupovému systému, externí čtečky a pro vytvoření síťového propojení více čteček pomocí sériového rozhraní RS 485. Poznámka: Všechny černé vodiče na kabelu s konektorem DB15 jsou země, nejsou rozdělené pro jednotlivé signály. Rozhraní RS 232 je plánované do budoucna. Konektor DB15 je osazen kabelem s barevně rozlišenými vodiči. Označení vodičů je v následující tabulce: Pin Barva Signál Zapojení do 1 Zelená Wiegand Data 0 výstup D0 do přístupového systému 2 Žlutá Wiegand Data 0 vstup D0 z externí čtečky 3 Zelono/bílá Wiegand Data 1 výstup D1 do přístupového systému 4 Žluto/bílá Wiegand Data 1 vstup D1 z externí čtečky 5 Hnědá Poplachový výstup Poplachový výstup 6 Černá Wiegand GND Wiegand GND 7 Modro/bílá RS-485 (+) RS-485 (+) 8 Modrá RS-485 (-) RS-485 (-) 9 Fialová RS-232 TX RS-232 Tx 10 Fialovo/bílá RS-232 RX RS-232 Rx 11 Černá Signal GND Signal GND 12 Černá Napájení GND Vstup 12 V (GND) 13 Červená Napájení vstup 12 V Vstup 12 V (+) 14 Červeno/bílá Napájení výstup 12V Výstup 12 V (+) 15 Černá GND Výstup 12 V (GND) Montáž čtečky Čtečka otisků prstů je navržena a vyrobena do vnitřních prostorů. Jestliže musí být instalována do venkovního prostředí, musí být chráněna před povětrnostními vlivy a vůči vodě. Čtečku umístěte do vhodné výšky pro pohodlné přikládání prstů. Nezapomeňte na kabel ke čtečce, pro jeho snadnější zapojení je doporučeno umístit pod nebo v blízkosti čtečky instalační krabici. Pomocí přiloženého šroubováku odšroubujte šroubek na spodní straně čtečky a sejměte držák čtečky. Podle otvorů na podložce vyvrtejte otvory do zdi a držák přichyťte ke zdi. Zapojte přiložený kabel ( zapojení je uvedeno v předchozí kapitole) a připevněte jej ke čtečce. Uchyťte tělo čtečky k držáku a zajistěte šroubem ze spodní strany čtečky.

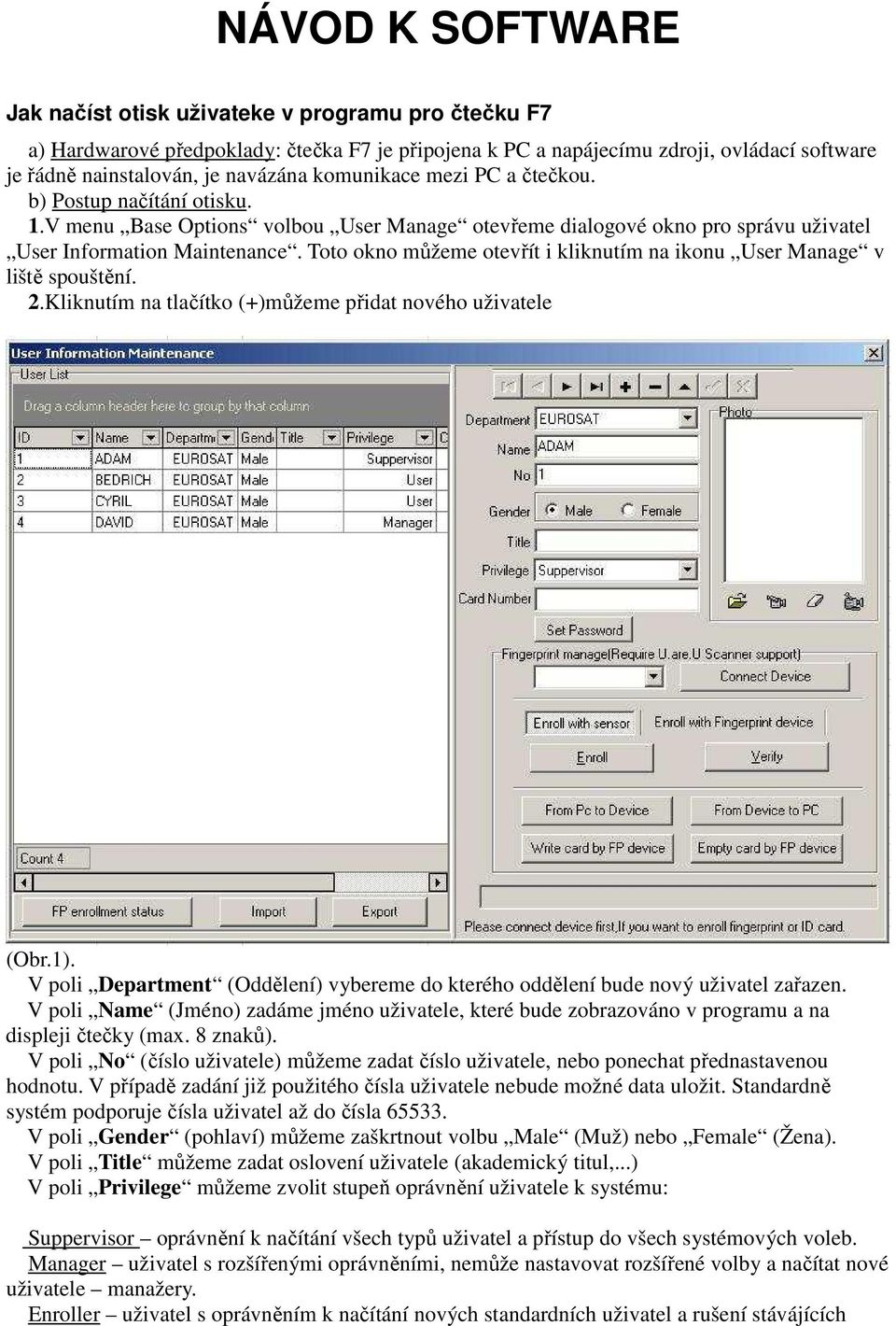

3 NÁVOD K SOFTWARE Jak načíst otisk uživateke v programu pro čtečku F7 a) Hardwarové předpoklady: čtečka F7 je připojena k PC a napájecímu zdroji, ovládací software je řádně nainstalován, je navázána komunikace mezi PC a čtečkou. b) Postup načítání otisku. 1.V menu Base Options volbou User Manage otevřeme dialogové okno pro správu uživatel User Information Maintenance. Toto okno můžeme otevřít i kliknutím na ikonu User Manage v liště spouštění. 2.Kliknutím na tlačítko (+)můžeme přidat nového uživatele (Obr.1). V poli Department (Oddělení) vybereme do kterého oddělení bude nový uživatel zařazen. V poli Name (Jméno) zadáme jméno uživatele, které bude zobrazováno v programu a na displeji čtečky (max. 8 znaků). V poli No (číslo uživatele) můžeme zadat číslo uživatele, nebo ponechat přednastavenou hodnotu. V případě zadání již použitého čísla uživatele nebude možné data uložit. Standardně systém podporuje čísla uživatel až do čísla V poli Gender (pohlaví) můžeme zaškrtnout volbu Male (Muž) nebo Female (Žena). V poli Title můžeme zadat oslovení uživatele (akademický titul,...) V poli Privilege můžeme zvolit stupeň oprávnění uživatele k systému: Suppervisor oprávnění k načítání všech typů uživatel a přístup do všech systémových voleb. Manager uživatel s rozšířenými oprávněními, nemůže nastavovat rozšířené volby a načítat nové uživatele manažery. Enroller uživatel s oprávněním k načítání nových standardních uživatel a rušení stávájících

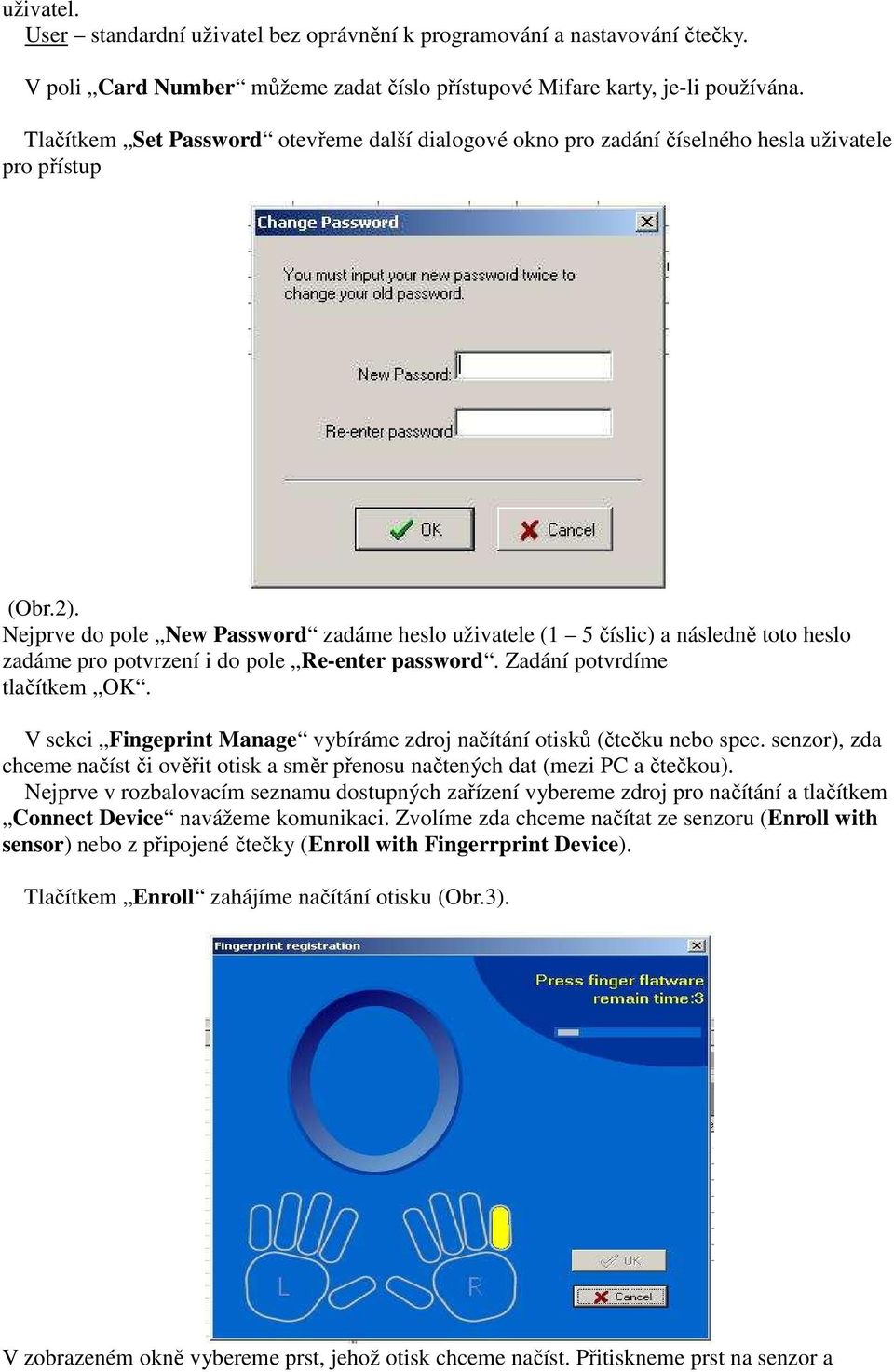

4 uživatel. User standardní uživatel bez oprávnění k programování a nastavování čtečky. V poli Card Number můžeme zadat číslo přístupové Mifare karty, je-li používána. Tlačítkem Set Password otevřeme další dialogové okno pro zadání číselného hesla uživatele pro přístup (Obr.2). Nejprve do pole New Password zadáme heslo uživatele (1 5 číslic) a následně toto heslo zadáme pro potvrzení i do pole Re-enter password. Zadání potvrdíme tlačítkem OK. V sekci Fingeprint Manage vybíráme zdroj načítání otisků (čtečku nebo spec. senzor), zda chceme načíst či ověřit otisk a směr přenosu načtených dat (mezi PC a čtečkou). Nejprve v rozbalovacím seznamu dostupných zařízení vybereme zdroj pro načítání a tlačítkem Connect Device navážeme komunikaci. Zvolíme zda chceme načítat ze senzoru (Enroll with sensor) nebo z připojené čtečky (Enroll with Fingerrprint Device). Tlačítkem Enroll zahájíme načítání otisku (Obr.3). V zobrazeném okně vybereme prst, jehož otisk chceme načíst. Přitiskneme prst na senzor a

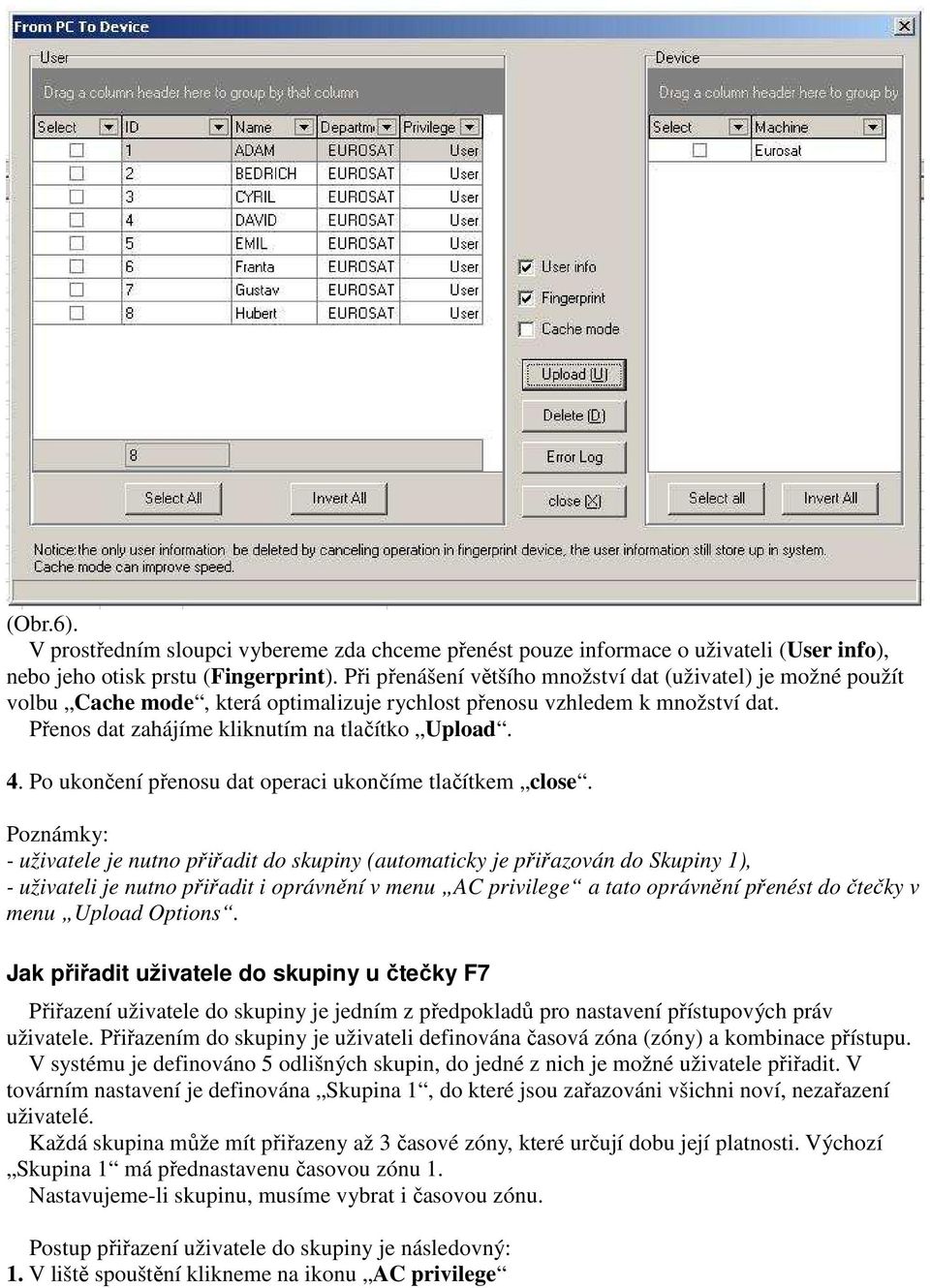

5 vyčkáme krátkého pípnutí čtečky (potvrzení o správném načtení). Jestliže čtečka pípne dvakrát, znamená to nesprávné načtení a je nutno vrátit se na začátek načítání stisknout Cancel a znovu Enroll (Obr.5). Po pípnutí oddálíme prst od senzoru a vzápětí přitiskneme podruhé. Celou operaci opakujeme ještě potřetí. Po úspěšném načtení otisku klikneme na tlačítko OK, data se uloží do databáze programu (Obr.4). 3. Pro přenos načteného otisku z databáze v PC do čtečky klikněte na ikonu From PC to Device. V levé tabulce User vybereme uživatele, jehož data chceme přenést do čtečky, nebo tlačítkem Select All vybereme všechny uživatele pro přenos dat. V tabulce vpravo Device vybereme čtečku, do které chceme data přenést

6 (Obr.6). V prostředním sloupci vybereme zda chceme přenést pouze informace o uživateli (User info), nebo jeho otisk prstu (Fingerprint). Při přenášení většího množství dat (uživatel) je možné použít volbu Cache mode, která optimalizuje rychlost přenosu vzhledem k množství dat. Přenos dat zahájíme kliknutím na tlačítko Upload. 4. Po ukončení přenosu dat operaci ukončíme tlačítkem close. Poznámky: - uživatele je nutno přiřadit do skupiny (automaticky je přiřazován do Skupiny 1), - uživateli je nutno přiřadit i oprávnění v menu AC privilege a tato oprávnění přenést do čtečky v menu Upload Options. Jak přiřadit uživatele do skupiny u čtečky F7 Přiřazení uživatele do skupiny je jedním z předpokladů pro nastavení přístupových práv uživatele. Přiřazením do skupiny je uživateli definována časová zóna (zóny) a kombinace přístupu. V systému je definováno 5 odlišných skupin, do jedné z nich je možné uživatele přiřadit. V továrním nastavení je definována Skupina 1, do které jsou zařazováni všichni noví, nezařazení uživatelé. Každá skupina může mít přiřazeny až 3 časové zóny, které určují dobu její platnosti. Výchozí Skupina 1 má přednastavenu časovou zónu 1. Nastavujeme-li skupinu, musíme vybrat i časovou zónu. Postup přiřazení uživatele do skupiny je následovný: 1. V liště spouštění klikneme na ikonu AC privilege

7 (Obr.1). 2. V rozbaleném dialogovém okně klikneme na tlačítko Edit privilege (Obr.2). 3. V tabulce uživatel vlevo vybereme uživatele pro změnu skupiny. Můžeme použít klávesu CTRL pro nespojitý výběr více uživatel, nebo klávesu SHIFT pro výběr souvislé oblasti uživatel. 4. Klikneme na tlačítko Set Group a v dialogovém okně zvolíme skupinu, do které chceme vybrané uživatele přiřadit. Volbu potvrdíme tlačítkem OK

8 (Obr.3). Tímto bude uživatel přiřazen do zvolené skupiny přístupu a bude mít přístupová práva této skupiny. Jak vymazat uživatele ze čtečky F7 Potřebujeme-li vymazat uživatele ze čtečky F7, můžeme to provést prostřednictvím dodaného programu. Postup je následovný: 1. Nejprve navážeme komunikaci se čtečkou. 2. V programu klikneme na ikonu PC to Device v liště spouštění. V otevřeném dialogovém okně provedeme požadované volby.

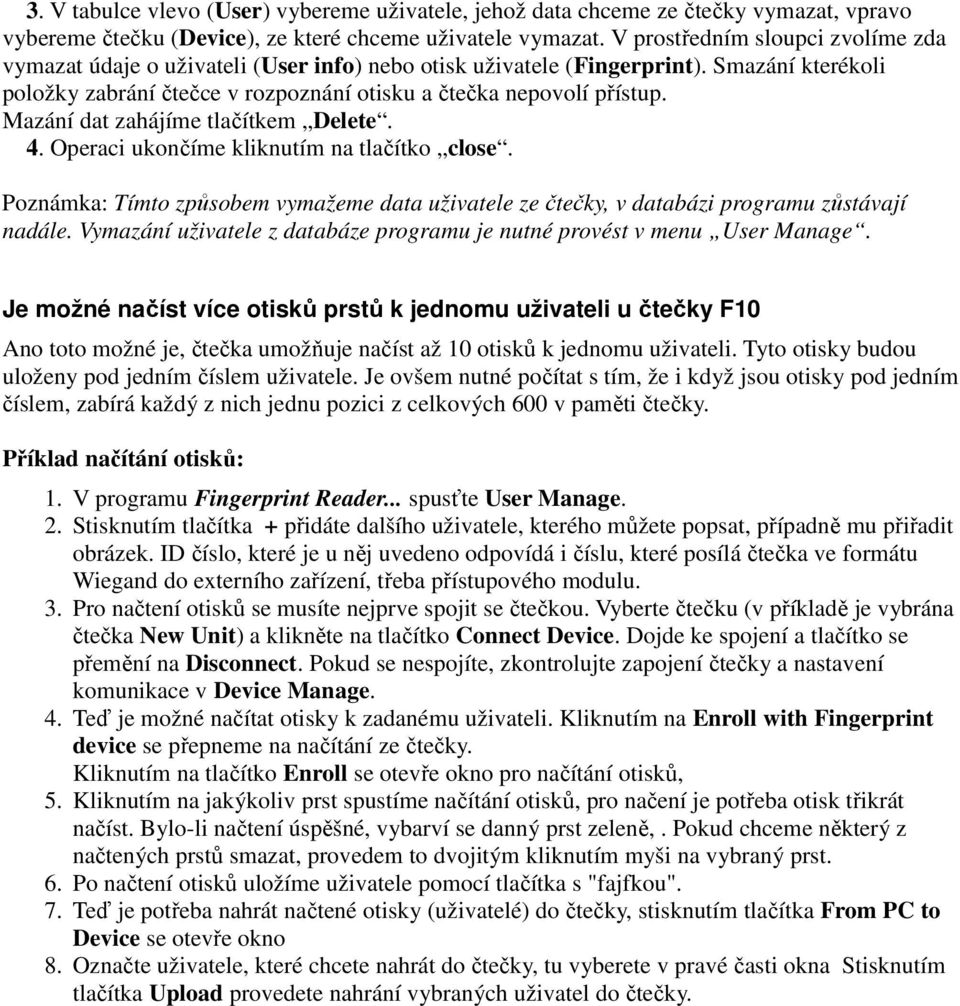

9 3. V tabulce vlevo (User) vybereme uživatele, jehož data chceme ze čtečky vymazat, vpravo vybereme čtečku (Device), ze které chceme uživatele vymazat. V prostředním sloupci zvolíme zda vymazat údaje o uživateli (User info) nebo otisk uživatele (Fingerprint). Smazání kterékoli položky zabrání čtečce v rozpoznání otisku a čtečka nepovolí přístup. Mazání dat zahájíme tlačítkem Delete. 4. Operaci ukončíme kliknutím na tlačítko close. Poznámka: Tímto způsobem vymažeme data uživatele ze čtečky, v databázi programu zůstávají nadále. Vymazání uživatele z databáze programu je nutné provést v menu User Manage. Je možné načíst více otisků prstů k jednomu uživateli u čtečky F10 Ano toto možné je, čtečka umožňuje načíst až 10 otisků k jednomu uživateli. Tyto otisky budou uloženy pod jedním číslem uživatele. Je ovšem nutné počítat s tím, že i když jsou otisky pod jedním číslem, zabírá každý z nich jednu pozici z celkových 600 v paměti čtečky. Příklad načítání otisků: 1. V programu Fingerprint Reader... spusťte User Manage. 2. Stisknutím tlačítka + přidáte dalšího uživatele, kterého můžete popsat, případně mu přiřadit obrázek. ID číslo, které je u něj uvedeno odpovídá i číslu, které posílá čtečka ve formátu Wiegand do externího zařízení, třeba přístupového modulu. 3. Pro načtení otisků se musíte nejprve spojit se čtečkou. Vyberte čtečku (v příkladě je vybrána čtečka New Unit) a klikněte na tlačítko Connect Device. Dojde ke spojení a tlačítko se přemění na Disconnect. Pokud se nespojíte, zkontrolujte zapojení čtečky a nastavení komunikace v Device Manage. 4. Teď je možné načítat otisky k zadanému uživateli. Kliknutím na Enroll with Fingerprint device se přepneme na načítání ze čtečky. Kliknutím na tlačítko Enroll se otevře okno pro načítání otisků, 5. Kliknutím na jakýkoliv prst spustíme načítání otisků, pro načení je potřeba otisk třikrát načíst. Bylo-li načtení úspěšné, vybarví se danný prst zeleně,. Pokud chceme některý z načtených prstů smazat, provedem to dvojitým kliknutím myši na vybraný prst. 6. Po načtení otisků uložíme uživatele pomocí tlačítka s "fajfkou". 7. Teď je potřeba nahrát načtené otisky (uživatelé) do čtečky, stisknutím tlačítka From PC to Device se otevře okno 8. Označte uživatele, které chcete nahrát do čtečky, tu vyberete v pravé časti okna Stisknutím tlačítka Upload provedete nahrání vybraných uživatel do čtečky.
