NÁVOD PRO UŽIVATELE A ADMINISTRÁTORA

Transkript

1 NÁVOD PRO UŽIVATELE A ADMINISTRÁTORA

2 PŘEHLED Kamera VIVOTEK FD7141(V) je profesion{lní odoln{ a vodotěsn{ statick{ IP kamera, kter{ nabízí všechny vlastnosti a funkce nutné pro venkovní sledov{ní v diskrétní a kompaktní formě. Tato kamera není jen chr{něna proti prachu a vlhkostí díky krytí úrovně IP66, ale může být také umístěn{ do rizikových prostředí, protože provedení krytu je tzv. antivandal, tedy rozbití odolné. Díky vyhřív{ní i ventilaci krytu lze kameru nasadit v rozličném prostředí se širokým rozsahem teplot. Vzhledem k použitému WDR (Wide Dynamic Range) CMOS snímači se širokým dynamickým rozsahem se kamera vyrovn{ se i se scénami, které současně obsahují světlé i tmavé plochy. Je tedy ide{lní pro sledov{ní např. vstupních dveří s protisvětlem, proti oknům atd. FD7141(V) d{le nabízí možnost Den/Noc provozu díky mechanickému IR-cut filtru (a tedy citlivosti na IR spektrum) a zabudovanému IR přísvitu pro noční provoz. Tříosý systém uchycení kamerového modulu společně s provedením krytu kamery a objektivem se širokým rozsahem ohniskových vzd{leností umožňují široké spektrum možných instalací: na zeď, pod strop nebo do podhledu. Kamera FD7141(V) d{le obsahuje celou řadu nejmodernějších technologií, jako je například možnost využití dvou nez{vislých video/audio streamů, nap{jení po Ethernetu (PoE 802.3af), obousměrné audio na b{zi protokolu SIP, slot na SD karty pro lok{lní z{znam nebo podpora šifrovaného přenosu dat pomocí protokolu HTTPS. 2

3 UPOZORNĚNÍ Zabezpečovací kamery mohou být z{kony Vašeho st{tu zak{z{ny. Síťov{ kamera není jenom kamera vybaven{ velmi výkonným web serverem, ale také mnohostranný zabezpečovací systém. Prosím ujistěte se před instalací síťové kamery, zda její instalace není v rozporu se z{kony Vašeho st{tu. Po otevření balení kamery prosím pečlivě zkontrolujte obsah podle přiloženého let{ku Obsah balení. Přečtením a postupov{ním podle n{vodu pro instalaci zabr{níte zničení kamery způsobeném nespr{vným použitím, a předejdete případným problémům při jejím použív{ní. IP kamera je síťové zařízení, které je snadno použitelné pro uživatele se z{kladními znalostmi fungov{ní počítačových sítí. V případě výskytu systémové chyby, kterou nelze jednoduše odstranit z důvodu chybného nastavení, postupujte podle dodatku uživatelského n{vodu Odstraňov{ní problémů. Tato kamera je síťové zařízení, jehož nastavení a provoz by mělo být srozumitelné každému se z{kladní znalostí problematiky IP počítačových sítí. Síťové kamery jsou navrženy pro mnohostranné použití, především sdílení videa, zabezpečení nebo demonstrační účely. Plné porozumění všem parametrům v kapitole Použív{ní kamery V{m umožní nejlepší využití a spr{vnou funkci. Profesion{lní uživatelé a vývoj{ři aplikací pro Internet/Intranet v tomto manu{lu naleznou z{kladní popis úprav www str{nek nebo postup integrace kamery s existujícím web serverem. Takto označené odstavce zdůrazňují důležité informace a postupy. Jejich ignorov{ní může způsobit v{žné n{sledky. 3

4 OBSAH N[VOD PRO UŽIVATELE A ADMINISTR[TORA PŘEHLED... 1 PŘEHLED... 2 UPOZORNĚNÍ... 3 OBSAH OBSAH BALENÍ FYZICKÝ POPIS Vnitřní pohled Vnější pohled Svorkovnice pro připojení vstupu/výstupu nebo nap{jení Schéma zapojením digit{lního vstupu a výstupu Hardwarový reset do tov{rního nastavení Reset Obnovení tov{rních hodnot Slot na kartu SD INSTALACE Mont{ž kamery Mont{ž pod strop Mont{ž na zeď Mont{ž do podhledu Připojení do sítě Instalace kamery se vzd{leným přístupem přes Internet Využití nap{jení po Ethernetu (PoE) Softwarov{ instalace Kamera je připravena k použití Nastavení objektivu Nastavení úhlu kamerového modulu Dokončení mont{že

5 4 PŘÍSTUP K SÍŤOVÉ KAMEŘE Přístup pomocí internetového prohlížeče Přístup pomocí RTSP přehr{vače médií Přístup z mobilního telefonu Sledov{ní a z{znam pomocí dodaného SW HLAVNÍ STR[NKA KAMERY Logo společnosti VIVOTEK Host Name Č{st pro ovl{d{ní kamery (Camera control area) Č{st pro nastavení (Configuration area) Okno s živým obrazem CLIENT SETTINGS (NASTAVENÍ KLIENTA) Nastavení komprese MPEG Nastavení přenosového protokolu pro MPEG Nastavení ukl{d{ní souborů MP CONFIGURATION (NASTAVENÍ) System (Systém) Security (Zabezpečení) Heslo uživatele root Manage privilege (Spr{va opr{vnění) Manage User (Spr{va uživatelů) HTTPS Enable HTTPS (Povolit HTTPS) Create and install certificate method (Metoda vytvoření a instalace certifik{tu) Network (Síť) Network type (typ sítě) HTTP HTTPS Two way audio (Obousměrné audio) FTP RTSP Streaming

6 7.5 DDNS Access list General settings (Obecn{ nastavení) Filter (Filtr) Administrator IP address (IP adresa administr{tora) URL příkazy kamery Čtení hodnot parametrů kamery Z{pis parametrů kamery Všechny dostupné parametry kamery ovlivnitelné přes URL naleznete v origin{le manu{lu, který můžete st{hnout ze str{nek (nebo str{nek ) nebo str{nek Pozn{mka k licencím na použité technologie Pozn{mka k licencím na použité technologie Elektromagnetick{ kompatibilita Odpovědnost

7 1 OBSAH BALENÍ síťov{ dome kamera FD7141(V) adaptér pro mont{ž na zeď nebo pod strop nap{jecí adaptér samolepka pro přípravu mont{že kamery mont{žní imbus klíč a šrouby CD s programovým vybavením rychl{ instalační příručka z{ruční list 2 FYZICKÝ POPIS 2.1 Vnitřní pohled Ventil{tor se automaticky spustí, pokud teplota uvnitř krytu přes{hne 50 C. 7

8 2.2 Vnější pohled Dome cover průhledný kryt kamery Camera base z{kladna kamery Bottom base - adaptér pro mont{ž na zeď nebo pod strop Před mont{ží kamery si poznamenejte MAC adresu, kterou naleznete na štítku umístěném na spodní č{sti kamery. Díry a c jsou pro mont{ž kamery do podhledu nebo připevnění adaptéru pro mont{ž na zeď/strop. 8

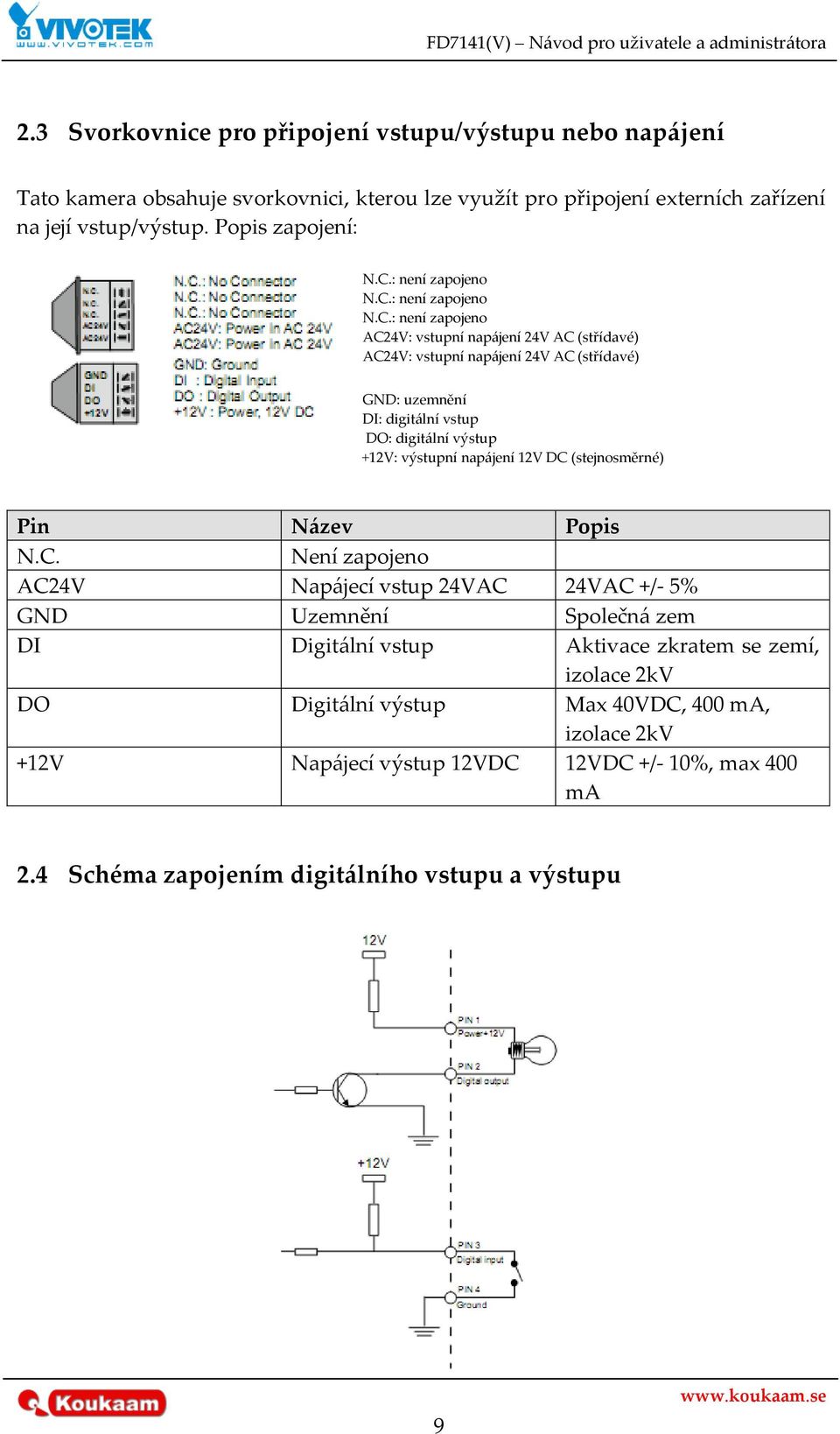

9 2.3 Svorkovnice pro připojení vstupu/výstupu nebo nap{jení Tato kamera obsahuje svorkovnici, kterou lze využít pro připojení externích zařízení na její vstup/výstup. Popis zapojení: N.C.: není zapojeno N.C.: není zapojeno N.C.: není zapojeno AC24V: vstupní nap{jení 24V AC (střídavé) AC24V: vstupní nap{jení 24V AC (střídavé) GND: uzemnění DI: digit{lní vstup DO: digit{lní výstup +12V: výstupní nap{jení 12V DC (stejnosměrné) Pin N{zev Popis N.C. Není zapojeno AC24V Nap{jecí vstup 24VAC 24VAC +/- 5% GND Uzemnění Společn{ zem DI Digit{lní vstup Aktivace zkratem se zemí, izolace 2kV DO Digit{lní výstup Max 40VDC, 400 ma, izolace 2kV +12V Nap{jecí výstup 12VDC 12VDC +/- 10%, max 400 ma 2.4 Schéma zapojením digit{lního vstupu a výstupu 9

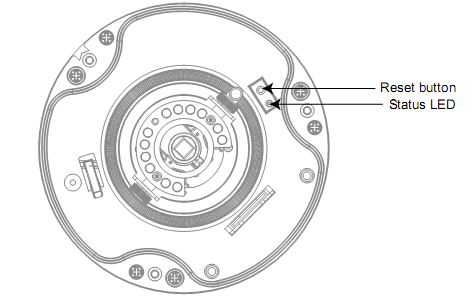

10 2.5 Hardwarový reset do tov{rního nastavení Reset do tov{rního nastavení lze použít, pokud kamera nepracuje spr{vně, nelze nalézt na síti nebo bylo zapomenuto heslo administr{tora. Po obnovení tov{rních hodnot je třeba provést nové nastavení Reset Stiskněte kr{tce tlačítko Reset pomocí dlouhého špičatého předmětu, např. kancel{řské svorky a vyčkejte, než kamera znovu nabootuje. Výsledek je stejný, jako když odpojíme a znovu připojíme nap{jení Obnovení tov{rních hodnot Držte tlačítko reset minim{lně po dobu 5 sekund, dokud stavov{ LED diody nezhasnou. 2.6 Slot na kartu SD Kamera FD7141(V) podporuje SD karty kapacity 8/16GB a ostatní, které splňují standard. 10

11 3 INSTALACE 3.1 Mont{ž kamery Nejprve použije dodaný imbus klíč pro povolení tří šroubů průhledného krytu kamery a odejměte jej. D{le postupujte podle zamýšlené mont{že Mont{ž pod strop 1. Přilepte na strop dodanou samolepku pro mont{ž kamery. 2. Pomocí deseti naznačených otvorů vyvrtejte dva hlavní otvory symetricky na každé straně. Potom do otvorů vložte čtyři dodané plastové hmoždinky. 3. Připevněte mont{žní adaptér pomocí čtyř dodaných šroubů. 4. Prot{hněte kabely otvorem A nebo B. Pokud chcete využít otvor B, vyjměte šroubov{kem gumovou z{slepku. 5. Připevněte kameru k adaptéru pomocí tří dodaných šroubů. 11

12 3.1.2 Mont{ž na zeď 1. Přilepte na zeď dodanou samolepku pro mont{ž kamery. 2. Pomocí deseti naznačených otvorů vyvrtejte dva hlavní otvory symetricky na každé straně. Potom do otvorů vložte čtyři dodané plastové hmoždinky. 3. Připevněte mont{žní adaptér pomocí čtyř dodaných šroubů. 4. Prot{hněte kabely otvorem A nebo B. Pokud chcete využít otvor B, vyjměte šroubov{kem gumovou z{slepku. 5. Připevněte kameru k adaptéru pomocí tří dodaných šroubů. 12

13 3.1.3 Mont{ž do podhledu 1. Přilepte na strop dodanou samolepku pro mont{ž kamery. 2. Vyřízněte díru podél vnitřního obvodu samolepky. 3. Pomocí tří naznačených otvorů vyvrtejte otvory a vložte do nich dodané plastové hmoždinky. 4. Umístěte kameru do stropu a prot{hněte kabely. 5. Prot{hněte kabely otvorem A nebo B. Pokud chcete využít otvor B, vyjměte šroubov{kem gumovou z{slepku. 6. Připevněte kameru k adaptéru pomocí tří dodaných šroubů. 3.2 Připojení do sítě Instalace kamery se vzd{leným přístupem přes Internet Tato sekce popisuje instalaci kamery se vzd{leným přístupem přes Internet. 1. Pokud m{te externí zařízení, jako jsou senzory nebo poplachové sirény, připojte se na svorkovnici. 2. Propojte síťový kabel RJ45 na kameře s kabelem ke switchi pomocí dodané spojky. Při připojení přímo k síťové kartě počítače použijte křížený síťový kabel. 3. Připojte nap{jecí adaptér do kamery a pak do z{suvky. 13

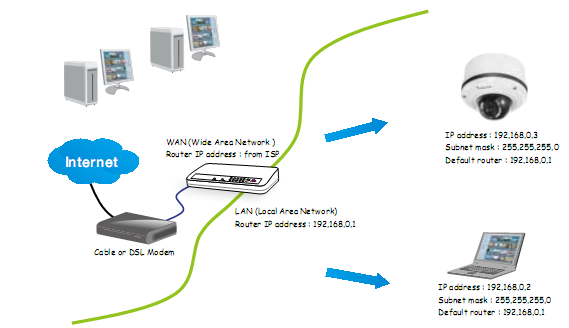

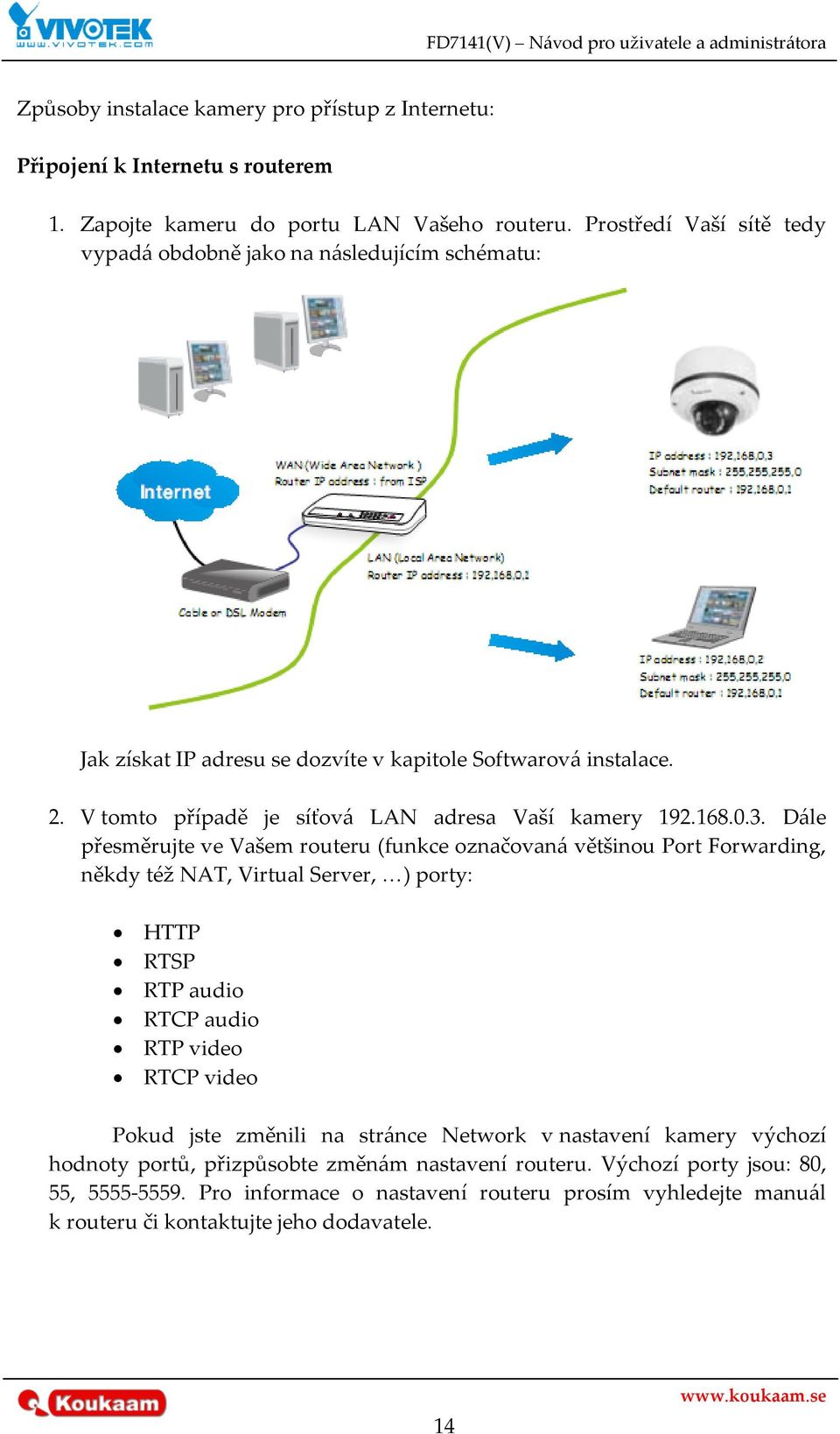

14 Způsoby instalace kamery pro přístup z Internetu: Připojení k Internetu s routerem 1. Zapojte kameru do portu LAN Vašeho routeru. Prostředí Vaší sítě tedy vypad{ obdobně jako na n{sledujícím schématu: Jak získat IP adresu se dozvíte v kapitole Softwarov{ instalace. 2. V tomto případě je síťov{ LAN adresa Vaší kamery D{le přesměrujte ve Vašem routeru (funkce označovan{ většinou Port Forwarding, někdy též NAT, Virtual Server, <) porty: HTTP RTSP RTP audio RTCP audio RTP video RTCP video Pokud jste změnili na str{nce Network v nastavení kamery výchozí hodnoty portů, přizpůsobte změn{m nastavení routeru. Výchozí porty jsou: 80, 55, Pro informace o nastavení routeru prosím vyhledejte manu{l k routeru či kontaktujte jeho dodavatele. 14

15 3. Zjistěte veřejnou adresu routeru poskytovanou Vaším poskytovatelem Internetu. Pro přístup kameře pak použijte adresu ve form{tu: Připojení k Internetu se veřejnou IP adresou Tuto variantu využijte, pokud kameru připojujte přímo k Internetu s veřejnou IP adresou bez prostřednictví routeru, což je dost netypický případ. Parametry nastavení sítě naleznete v kapitole LAN. Připojení k Internetu pomocí PPPoE (Point-to-Point over Ethernet) Tuto variantu využijte, pokud kameru připojujete přímo k Internetu pomocí DSL linky. I toto je dost neobvyklý případ, protože z{kazníci připojení k internetu pomocí DSL (ADSL) mají od svého poskytovatele DSL modem, který obsahuje i router. Parametry nastavení sítě naleznete v kapitole PPPoE. 15

16 3.3 Využití nap{jení po Ethernetu (PoE) Použití switche s podporou PoE Kamera splňuje normu 802.3af, lze ji tedy nap{jet stejným kabelem, který přen{ší data. Pokud V{š switch/router podporuje PoE, připojte kameru do PoE portu. Použití switche bez podpory PoE Kamera splňuje normu 802.3af, lze ji tedy nap{jet stejným kabelem, který přen{ší data. Pokud V{š switch/router nepodporuje PoE, připojte mezi switch/router a kameru 802.3af PoE injektor (volitelné příslušenství). 16

17 3.4 Softwarov{ instalace Po fyzickém připojení kamery může uživatel využít program Installation Wizard 2 z přiloženého CD (nebo str{nek nebo ) pro zjištění IP adresy kamery. Ten je třeba nejprve nainstalovat. 1. Nainstalujte Installation Wizard Program pro spuštění analyzuje Vaše síťové prostředí. Pro pokračov{ní stiskněte Next. 3. Program vyhled{ ve Vaší síti všechna podporovan{ zařízení VIVOTEK. 4. Po prohled{ní dvojklikněte na některý nalezený produkt (model a MAC adresa se shoduje s kamerou, kterou chcete zobrazit/nastavit) pro otevření kamery v Microsoft Internet Exploreru. 17

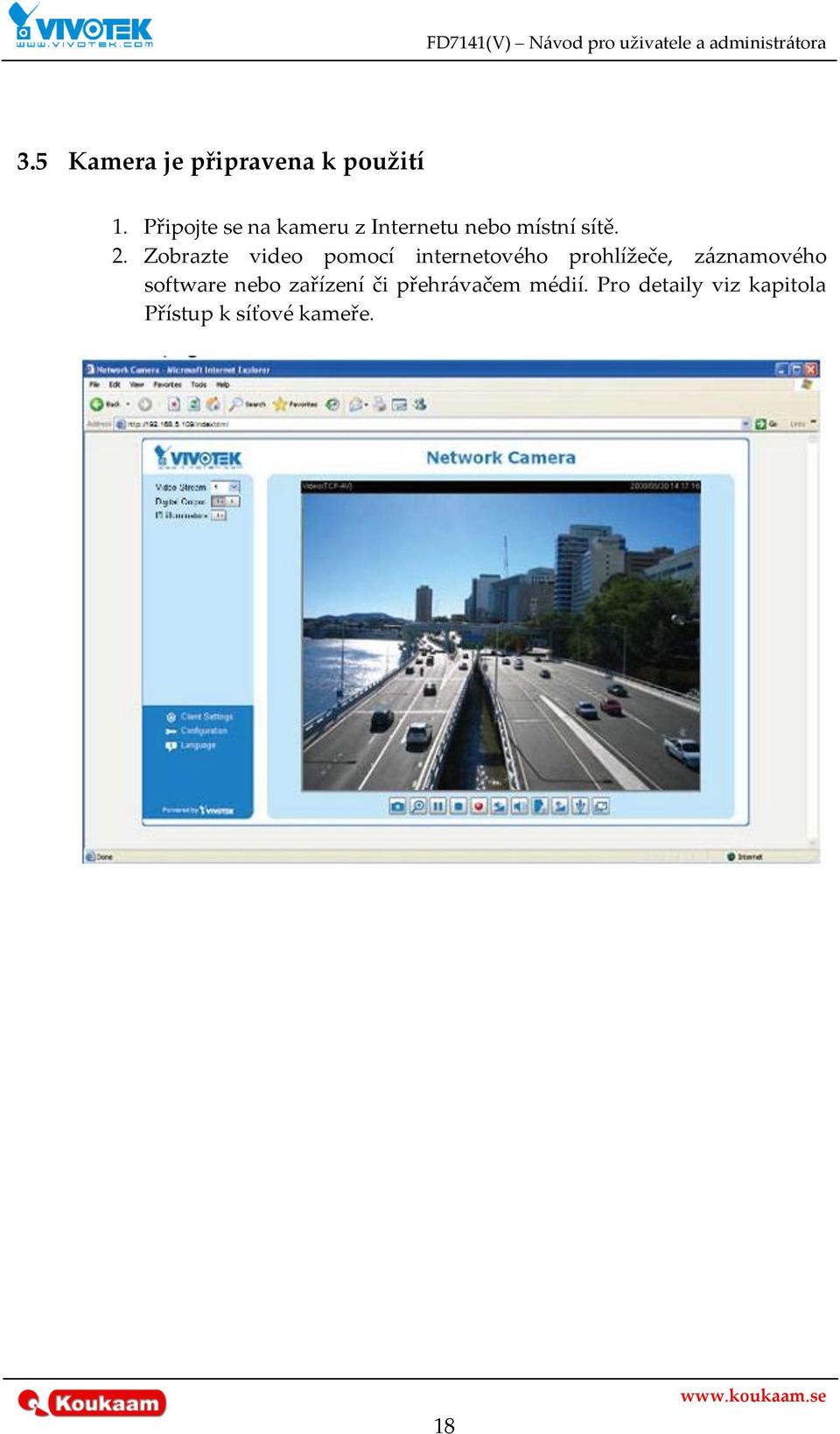

18 3.5 Kamera je připravena k použití 1. Připojte se na kameru z Internetu nebo místní sítě. 2. Zobrazte video pomocí internetového prohlížeče, z{znamového software nebo zařízení či přehr{vačem médií. Pro detaily viz kapitola Přístup k síťové kameře. 18

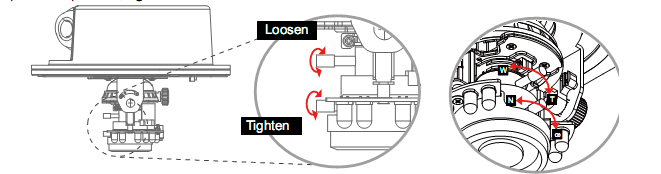

19 3.6 Nastavení objektivu Na z{kladě obrazu získaného z kamery nastavte objektiv podle n{sledujících kroků: Nastavení úhlu kamerového modulu 1. Povolte šroub ot{čení (Pan) a ot{čejte kamerovým modulem doleva a doprava, pak opět zafixujte. 2. Povolte postranní šrouby nakl{pění (Tilt) a nakl{nějte kamerový modul nahoru a dolů, pak opět zafixujte. 3. Povolte šroub otočení obrazu (Rotate) a ot{čejte kamerovým modulem, pak opět zafixujte. Nastavení přiblížení (Zoom) a zaostření 1. Povolte šroub zoomu a upravte úhel z{běru ot{čením p{čky doprava a doleva, poté zafixujte. 2. Povolte šroub zaostření a zaostřete obraz ot{čením p{čky doprava a doleva, poté zafixujte. Aretační šrouby neutahujte příliš, mohlo by dojít k poškození objektivu! 19

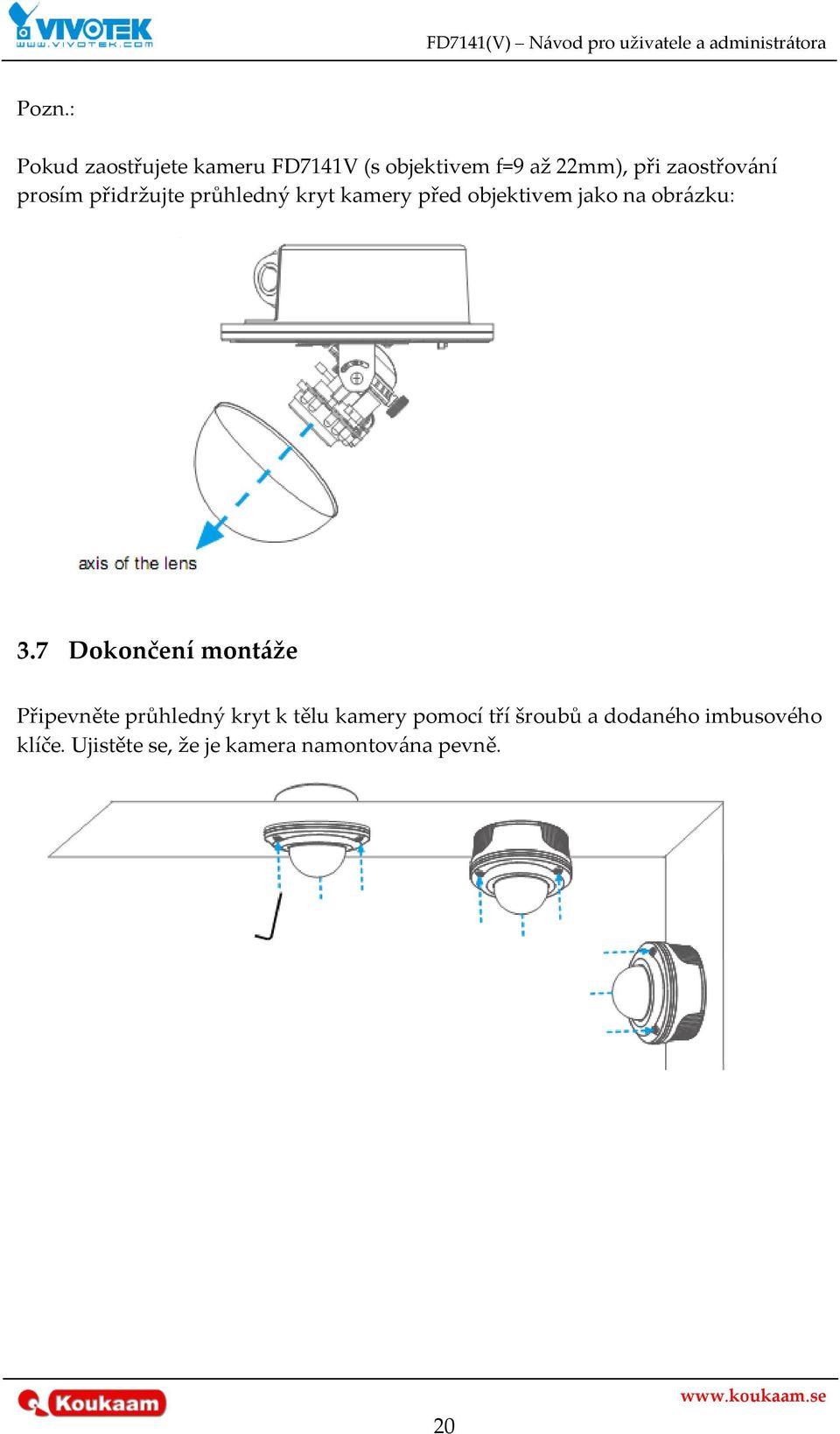

20 Pozn.: Pokud zaostřujete kameru FD7141V (s objektivem f=9 až 22mm), při zaostřov{ní prosím přidržujte průhledný kryt kamery před objektivem jako na obr{zku: 3.7 Dokončení mont{že Připevněte průhledný kryt k tělu kamery pomocí tří šroubů a dodaného imbusového klíče. Ujistěte se, že je kamera namontov{na pevně. 20

21 4 PŘÍSTUP K SÍŤOVÉ KAMEŘE Tato kapitola popisuje způsoby, jak z IP kamery získat obraz a zvuk pomocí internetových prohlížečů, RTSP přehr{vačů, 3GPP kompatibilních mobilních telefonů a z{znamového SW VIVOTEK. 4.1 Přístup pomocí internetového prohlížeče 1. Spusťte svůj oblíbený webový prohlížeč (Microsoft Internet Explorer, Mozilla Firefox, Netscape) 2. Zadejte IP adresu kamery, případně ji v prostředí LAN zjistěte pomocí programu Installation Wizard 2 3. Na úvodní str{nce je zobrazeno video z kamery 4. Při prvním přístupu je nutné nainstalovat doplněk (plugin) do prohlížeče: Pozn.: Pokud použív{te prohlížeče Mozilla Firefox nebo Netscape, bude V{š prohlížeč pro zobrazení video používat přehr{vač Apple Quick Time (případně program Quick Time Alternative). Pokud jej nem{te, nainstalujte jej. 21

22 Ve výchozím nastavení není síťov{ kamera chr{něna heslem. Pro zabr{nění neopr{vněného přístupu je důrazně doporučené nastavit heslo administr{tora (root). Více v kapitole Zabezpečení. Pokud vidíte dialog informující že Vaše úroveň zabezpečení zakazuje spouštění doplňků ActiveX, povolte v Microsoft Internet Exploreru ActiveX. 1. Zvolte Tools > Internet Options > Security > Custom Level 2. Najděte položku Download signed ActiveX controls; zvolte Enable (Povolit) nebo Prompt (Dot{zat). OK. 22

23 3. Aktualizujte v prohlížeči str{nku a nainstalujte ovl{dací prvek ActiveX podle instrukcí na obrazovce. 4.2 Přístup pomocí RTSP přehr{vače médií Pro zobrazení MPEG-4 videa z kamery pomocí přehr{vače médií můžete použít například Apple Quick Time, Real Player, či VLC Player. 1. Spusťte přehr{vač 2. Zvolte Soubor > Otevřít (File > Open URL, příp. Network, Stream atd) 3. Zadejte rtsp://ip_adresa:rtsp_port/rtsp_access_name pro stream1 nebo stream2. Většina přehr{vačů podporuje pro přehr{v{ní RTSP jen port Zobrazí se video 23

24 4.3 Přístup z mobilního telefonu Pro přístup na IP kameru z mobilního telefonu musí být kamera přístupn{ z Internetu. Pro zajištění spr{vné funkčnosti prosím překontrolujte n{sledující nastavení: 1. Protože většina přehr{vačů v mobilech nepodporuje RTSP autentizaci, vypněte ji na str{nce Network v nastavení kamery. 2. Jelikož je kapacita datové linky telefonu omezen{, nastavte prosím parametry videa takto (pro GPRS/EDGE připojení): MPEG-4, rozlišení 176x144px, 5fps, Intra frame period 1s, constant bit rate 40kbit/s, audio GSM-AMR 12.2kbps. 3. Většina přehr{vačů a poskytovatelů připojení podporuje jako RTSP port pouze výchozí adresu 554. V ide{lním případě nastavte tedy tuto hodnotu na kameře, případně i na routeru (překlad portů 1:1). 4. Zadejte IP adresu kamery ve form{tu rtsp://ip_adresa:rtsp_port/rtsp_access_name pro stream1 nebo stream2 do internetového prohlížeče nebo přehr{vače médií ve Vašem telefonu. Např.: rtsp:// /live.sdp 4.4 Sledov{ní a z{znam pomocí dodaného SW Souč{stí balení kamery je CD s aplikačním software VIVOTEK ST3402, který umožňuje sledov{ní, konfiguraci a z{znam až 16 kamer VIVOTEK. Program nainstalujte a v nastavení přidejte požadované kamery. Pro podrobný postup nastavení a použití ST3402 viz. Uživatelský n{vod k tomuto SW. 24

25 5 HLAVNÍ STR[NKA KAMERY Tato kapitola popisuje rozložení prvky hlavní str{nky IP kamery. 5.1 Logo společnosti VIVOTEK Po kliknutí na toto logo navštívíte webové str{nky společnosti VIVOTEK, Inc. 5.2 Host Name N{zev kamery. 5.3 Č{st pro ovl{d{ní kamery (Camera control area) Video Stream tato kamera umožňuje využití dvou nez{visle nastavených streamů, pomocí ovl{dacího prvku zvolte požadovaný stream. Digital Output umožňuje ovl{d{ní externího zařízení prostřednictvím digit{lního výstupu kamery. IR illuminators klikněte pro aktivaci IR přísvitu na 20 s. 25

26 5.4 Č{st pro nastavení (Configuration area) Client Settings umožňuje nastavit požadavky na komunikaci kamery s klientem (internetovým prohlížečem). Configuration přejdete na str{nky s nastavením kamery. Přístup do nastavení je doporučeno chr{nit heslem administr{tora root. Jazyk (Language) umožňuje přepnout jazyk webového rozhraní, čeština ale bohužel není podporov{na. 5.5 Okno s živým obrazem Při použití komprese MPEG-4 vypad{ okno se živým obraze n{sledovně (Internet Explorer): Video title popisek videa. MPEG-4 protocol and media options informace o přenosu při použití komprese MPEG-4. Title and time do obrazu lze vložit popisek a aktu{lní datum a čas. Time Ukazuju aktu{lní datum a čas kamery. 26

27 Ovl{dací prvky audia a videa ovl{dací prvky obrazu a zvuku. U některých modelů kamer nemusí být všechny dostupné: Statický snímek (Snapshot) umožňuje uložení aktu{lního statického snímku ve form{tu JPEG (*.jpg) nebo BMP (*.bmp). Digit{lní zoom klikněte na Disable digital zoom pro zapnutí. Nastavte zvětšení v procentech a myší pohybujte lupou v obraze. Pauza pozastavení přenosu obrazu a zvuku. Spustíte opětovným kliknutím, tlačítko se po kliku na Pause mění na tlačítko Play. Stop zastavení přenosu obrazu a zvuku. Spustíte opětovným kliknutím, tlačítko se po kliku na Pause mění na tlačítko Play. MP4 z{znam klikněte pro uložení videa ve form{tu MP4 na V{š počítač. Ukl{d{ní zastavíte kliknutím na tlačítko Stop recording. Po ukončení prohlížeče se ukončí i z{znam. Cestu na disku počítače pro ukl{d{ní videa nastavíte na st{nce Client settings (nastavení klienta). Hlasitost umožňuje nastavit hlasitost přen{šeného zvuku. Ztišit vypne příjem zvuku. Po aktivaci se tlačítko změní na. Mluvit pokud je ke kameře připojen externí reproduktor, můžete využít toto tlačítko pro přenos zvuku ke kameře. Pro vypnutí stiskněte tlačítko znovu. Hlasitost mikrofonu - umožňuje nastavit citlivost mikrofonu na lok{lním počítači. Ztišit vypne mikrofon místního počítače. Po aktivaci se tlačítko změní na Cel{ obrazovka přechod na zobrazení v režimu celé obrazovky. Pro n{vrat stiskněte ESC. 27

28 Při použití komprese MJPEG vypad{ okno se živým obrazem n{sledovně (Internet Explorer): Video title popisek videa. Title and time do obrazu lze vložit popisek a aktu{lní datum a čas. Time Ukazuju aktu{lní datum a čas kamery. Ovl{dací prvky videa ovl{dací prvky obrazu a zvuku. U některých modelů kamer nemusí být všechny dostupné: Statický snímek (Snapshot) umožňuje uložení aktu{lního statického snímku ve form{tu JPEG (*.jpg) nebo BMP (*.bmp). Digit{lní zoom klikněte na Disable digital zoom pro zapnutí. Nastavte zvětšení v procentech a myší pohybujte lupou v obraze. MP4 z{znam klikněte pro uložení videa ve form{tu MP4 na V{š počítač. Ukl{d{ní zastavíte kliknutím na tlačítko Stop recording. Po ukončení prohlížeče se ukončí i z{znam. Cestu na disku počítače pro ukl{d{ní videa nastavíte na st{nce Client settings (nastavení klienta). Cel{ obrazovka přechod na zobrazení v režimu celé obrazovky. Pro n{vrat stiskněte ESC. 28

29 6 CLIENT SETTINGS (NASTAVENÍ KLIENTA) Tato kapitola popisuje možnosti nastavení přenosu a ukl{d{ní pro místní počítač. Po provedení změn klikněte na tlačítko Save pro uložení. 6.1 Nastavení komprese MPEG-4 Lze zvolit, zda přen{šet obraz, zvuk nebo obojí. Volba je funkční pouze při kompresi MPEG Nastavení přenosového protokolu pro MPEG-4 Umožňuje zvolit protokol pro přenos dat mezi klientem a kamerou. Nastavení umožňuje výběr ze tří možných protokolů UDP unicast, UDP multicast, TCP a HTTP. UDP unicast - lze dos{hnout nejplynulejšího obrazu a zvuku, ale některé pakety mohou být ztraceny z důvodu omezení šířky přenosového p{sma v síti, jehož n{sledkem je degradace kvality obrazu a zvuku. Využijte, pokud preferujete plynulost a rychlost přenosu před kvalitou obrazu. Každý unicastový uživatel kamery vytv{ří vlastní datový tok a kamera umožňuje připojení maxim{lně 10 klientů současně. UDP multicast tento protokol umožňuje síťové infrastruktuře s podporou multicast (routery a switche, protokol IGMP) replikovat data pro přihl{šené klienty. To současně snižuje požadavky na kapacitu síťového připojení i umožňuje obsluhu mnoha klientů současně. Pro využití multicastu jej musíte na str{nce Network nastavit a povolit. Volba TCP zajistí, že ž{dný paket nebude ztracen a zobrazovaný obraz bude přesnější a detailnější, ale na úkor plynulosti přenosu. 29

30 Protokol HTTP m{ podobné vlastnosti jako TCP, navíc není třeba pro provoz kamery otevírat jiné porty, než port 80. Nem{te-li ž{dné specifické potřeby a nevíte, jakou volbu vybrat, použijte volbu UDP. Klient automaticky vyzkouší nastavení v pořadí UDP, TCP a HTTP. V případě problémů se zobrazov{ním obrazu nebo zvuku je doporučeno postupně ručně nastavit přenosový protokol na UDP a v případě nefunkčnosti na TCP. Zvolený přenosový protokol je uložen v počítači uživatele a bude použit pro budoucí připojení. 6.3 Nastavení ukl{d{ní souborů MP4 Uživatel může uložit video po kliknutí na tlačítko Start MP4 Recording pod živým obrazem z kamery. Zde můžete nastavit, kam a s jakým n{zvem chcete z{znamy ukl{dat. Folder cílov{ složka pro uložení souborů s videem. File Name Prefix předpona n{zvu ukl{daného souboru. Add date and time suffix to the file name do n{zvu souboru bude vloženo a aktu{lní datum a čas. 30

31 7 CONFIGURATION (NASTAVENÍ) Klikněte na odkaz Configuration na hlavní str{nce pro vstup do nastavení kamery. Tam m{ přístup pouze uživatel s opr{vněním Administrator. VIVOTEK nabízí jednoduché uživatelské rozhraní umožňující bezproblémové a snadné nastavení. Pro zjednodušení nastavení představuje VIVOTEK dva režimy nastavov{ní advanced (pokročilý) a basic (z{kladní) pro začínající uživatele. Některé pokročilé funkce ( HTTPS / Access list / Homepage layout / Application / Recording / Systém log / View parameters) nejsou v z{kladním režimu vůbec zobrazeny. Pokud chcete nastavovat pokročilé funkce, klikněte na *Advanced mode+. Další vychyt{vkou je schov{v{ní neaktivních nastavení. Basic mode (z{kladní režim): 31

32 Advanced mode (pokročilý režim): Každ{ funkce bude pops{na v n{sledující č{sti. Funkce dostupné pouze v pokročilém režimu jsou označeny symbolem. 7.1 System (Systém) Host name N{zev hostitele (Host name) text, který se zobrazí jako nadpis v horní č{sti titulní strany. 32

33 System Time (systémový čas) Zachovat st{vající datum a čas (Keep current date and time) - zachov{ aktu{lní datum a čas kamery. Interní hodiny re{lného času uchovají datum a čas i v případě odpojení od nap{jení. Synchronizovat s časem počítače (Sync with computer time) - synchronizuje datum a čas s hodnotami v počítači. Hodnota data a času je přečtena z PC a nastavena v kameře. Manu{lně (Manual) - administr{tor může nastavit datum a čas ručně. Automaticky (Automatic) - synchronizuje čas s NTP serverem přes Internet při každém restartu kamery. Synchronizace selže, pokud se nelze k NTP serveru připojit. (NTP Server síťového času doporučujeme používat ntp.cesnet.cz napojený na České referenční hodiny). NTP server (NTP Server) zadejte IP adresu nebo doménový n{zev NTP serveru. Pokud pole nevyplníte, použije se server výchozí. Časové p{smo (Time zone) - je nutno zadat při získ{v{ní času z NTP serveru pro spr{vné lok{lní nastavení času (Česk{ a Slovensk{ republika jsou v p{smu GMT+1, resp GMT+2 při letním čase). DI a DO Digit{lní vstup (Digital Input) zadejte, který stav na vstupu kamery bude br{n jako alarmový. Digit{lní výstup (Digital Output) zadejte, který stav na výstupu kamery bude br{n jako norm{lní (zda sepnuto nebo rozepnuto). Pozn{mka: Čím později stisknete tlačítko Uložit, tím později se čas aktualizuje. 33

34 7.2 Security (Zabezpečení) Heslo uživatele root Účet administr{tora se nazýv{ root a nemůže být odstraněn. Pokud chcete používat více uživatelských účtů, nastavte prosím nejprve heslo uživatele root. 1. Zadejte do obou políček stejné heslo a klikněte na tlačítko Save. 2. Zobrazí se dialog pro přihl{šení, zadejte uživatel root a nastavené heslo Manage privilege (Spr{va opr{vnění) Digital output (Digit{lní výstup) ovl{d{ní stavu výstupu kamery můžete povolit či zak{zat oběma skupin{m uživatelů typům Viewer i Operator. Pokud povolíte pro uživatele Viewer, zpřístupní se tato funkce také uživatelům Operator. Allow anonymous viewing (Povolit anonymní sledov{ní) pokud povolíte, bude možné sledovat živý přenos z kamery bez zad{ní uživatele a hesla. 34

35 7.2.3 Manage User (Spr{va uživatelů) Administr{tor může vytvořit až 20 uživatelských účtů. 1. Zadejte jméno a heslo nového uživatele. 2. Nastavte opr{vnění a uložte pomocí tlačítka Add. Uživatelské ůčty se liší typem opr{vnění. Do nastavení kamery (Configuration) mají přístup pouze uživatelé Administrator. Uživatelé Operator nemohou přistoupit na str{nky s nastavením kamery, ale mohou parametry kamery číst či zapisovat pomocí URL příkazů. Uživatelé Viewer pak smějí pouze sledovat živý přenos. Již vytvořené uživatelské účty lze upravovat (Update) nebo mazat (Delete). 35

36 7.3 HTTPS SSL. Tato kapitola popisuje jak zabezpečit přenos dat z kamery pomocí šifrov{ní Enable HTTPS (Povolit HTTPS) Zaškrtněte položku pro zapnutí HTTPS komunikace a zvolte požadovanou možnost: HTTP & HTTPS nebo HTTPS only (jen HTTPS). Nejprve musíte vytvořit a nainstalovat certifik{t, pak lze nastavení uložit pomocí tlačítka Save Create and install certificate method (Metoda vytvoření a instalace certifik{tu) Existují tři možnosti vytvoření a instalace certifik{tu: Create self-signed certificate automatically (Vytvořit automaticky certifik{t podepsaný s{m sebou) 1. Zvolte tuto možnost 2. Povolte HTTPS ( HTTP & HTTPS nebo HTTPS only ) 3. Klikněte na Save pro vygenerov{ní certifik{tu 36

37 4. Po vytvoření budou zobrazeny vlastnosti certifik{tu. Pro zobrazení detailních informací klikněte na Property. 37

38 5. Klikněte na Home pro n{vrat na hlavní str{nku s obrazem z kamery. Nyní změňte z{pis IP adresy z na a potvrďte. Při zobrazení varovných dialogů pokračujte stiskem OK nebo Ano. 38

39 Create self-signed certificate manually (Vytvořit ručně certifik{t podepsaný s{m sebou) 1. Zvolte tuto možnost 2. Stiskněte Create, vyplňte požadované údaje a klikněte na Save pro vygenerov{ní certifik{tu 3. Po vytvoření budou zobrazeny vlastnosti certifik{tu. Pro zobrazení detailních informací klikněte na Property. 4. Pokračujte podle kroku 5) na předchozí str{nce. 39

40 Create and install (Vytvořit a nainstalovat certifik{t) tuto možnost zvolte, jestli chcete vytvořit certifik{t certifikační autoritou. 1. Zvolte tuto možnost 2. Stiskněte Create, vyplňte požadované údaje a klikněte na Save pro vygenerov{ní certifik{tu 3. Pokud vidíte n{sledující varovnou hl{šku, klikněte na OK pro povolení vyskakovacích oken. 40

41 4. Nově otevřen{ str{nka obsahuje požadavek na certifik{t (Certificate request). Pozn{mka: 5. Kontaktuje autoritu, kter{ vyd{v{ digit{lní certifik{ty a nechte vytvořit certifik{t pro kameru. Po vyd{ní certifik{tu zvolte Browse, vyberte soubor s certifik{tem a klikněte na Upload. 6. Pokračujte podle bodů 4) a 5) na straně 38 a 39. Jak vypnout zabezpečení pomocí HTTPS? 1. Zneaktivněte volbu Enable HTTPS secure connection, potvrďte pomocí Save. 2. Klikněte na OK pro potvrzení. 3. Str{nka se automaticky přesměruje na nezabezpečenou. Pokud chcete nainstalovat jiný certifik{t, je třeba původní nejprve odstranit: Zneaktivněte volbu Enable HTTPS secure connection a stiskněte Remove pro odstranění současného certifik{tu. 41

42 7.4 Network (Síť) Tato kapitola popisuje, jak nastavit kabelové síťové připojení kamery Network type (typ sítě) LAN Zvolte tuto možnost, pokud je kamera připojena do místní sítě a uživatelé na ni budou přistupovat také z lok{lní sítě. Výchozí nastavení sítě je LAN. Nezapomeňte změny uložit stiskem tlačítka Save. Get IP address automatically (Získat IP adresu automaticky) zvolte tuto možnost, aby kamera po každém restartu automaticky získala IP adresu od DHCP serveru v síti. Use fixed IP address (Používat pevnou IP adresu) zvolte pro možnost ručního zad{ní parametrů sítě. 1. Pro snadné nastavení parametrů sítě můžete využít aplikaci Installation Wizard 2 dodanou na CD. 2. Zadejte IP adresu, masku, výchozí br{nu (router) a DNS, které získ{te od spr{vce sítě či poskytovatele připojení. 42

43 Enable UPnP presentation (Zapnout UPnP prezentaci) - nastavení položky aktivuje/vypín{ službu UPnP Universal Plug and Play. V případě, že je služba zak{z{na, nebude kamera nalezena jako položka ve složce Síťové okolí (My network places). Tato funkce je podporov{na v operačním systému Microsoft Windows XP a novějších. Podpora UPnP musí být nainstalov{na a povolena. Enable UPnP Port Forwarding (Povolit přesměrov{ní portů pomocí UPnP ) tato volba zapín{/vypín{ automatické nastavení přesměrov{ní portů pro vzd{lený přístup na kameru (z Internetu) na Vašem routeru. Pokud je ve Vaší síti router s podporou UPnP Port Forwarding, provede pro kameru automaticky mapov{ní portů a kameru je poté možné otevřít přímo v prohlížeči na daném portu bez jakéhokoliv dalšího nastavov{ní. PPPoE (Point-to-Point over Ethernet) Zvolte tuto možnost, pokud kameru připojujete přímo na Internet prostřednictvím protokolu PPPoE (nepříliš čast{ situace). Pro využití této funkce je třeba účet u poskytovatele Internetu. Postupujte podle n{sledujících kroků pro získ{ní veřejné IP adresy Vaší kamery: 1. Nejprve nastavte kameru v prostředí LAN 2. Jděte na Home > Confguration > Application > Server Settings a přidejte nový server nebo FTP. 3. Přejděte na Confguration > Application > Media Settings a nastavte System log, který obsahuje informace o veřejné IP adrese kamery v textovém form{tu. 4. Vraťte se na str{nku Confguration > Network > Network Type, zvolte PPPoE, zadejte požadované údaje získané od poskytovatele připojení a stiskněte Save. 5. Kamera restartuje. 6. Vypněte nap{jení, přepojte kameru ze sítě LAN do Internetu a znovu zapojte nap{jení. 43

44 Pozn{mka: Pokud jsou výchozí porty již obsazeny jinou službou, zvolí IP kamera jiné hodnoty. Pokud není Vaším router podporov{na funkce UPnP Port Forwarding, zobrazí se chybov{ hl{ška: Error: Router does not support UPnP port forwarding. Kroky nutné pro instalaci a povolení UPnP na Vašem počítači (Windows XP), musíte být přihl{šeni jako Administrator: 1. Otevřete nabídku Start > Control Panel (Ovl{dací panely) > Add or Remove Programs (Přidat nebo odebrat programy). 2. Klikněte na Add/Remove Windows Components. 3. Zvolte Networking services (Síťové služby) a Details (Detaily). 44

45 4. Pokud není, zaškrtněte volbu Universal Plug and Play a stiskněte OK. 5. V dalším okně stiskněte OK. 6. Klikněte na Finish. UPnP je nyní nainstalov{no a povoleno. Jak funguje UPnP? Síťov{ technologie UPnP umožňuje automatické nastavení a vyhledaní zařízení přidaných do počítačové sítě. Služby a možnosti poskytované síťovými zařízeními, jako jsou síťové tisk{rny či printservery, sdílení souborů atd. jsou navz{jem dostupné bez obtěžující nutnosti složitého nastavov{ní. V případě síťových kamer umožní, aby byly zobrazeny v My Network Places (Síťové okolí). Povolení UPnP Port Forwardingu umožní kameře kameře automaticky nastavit (otevřít) sekund{rní, nikoliv prim{rní, HTTP port na Vašem routeru. To znamen{, že při přístupu na kameru z Internetu budete muset číslo sekund{rního HTTP portu přidat za veřejnou IP adresu kamery. Například pokud je prim{rní HTTP port nastaven na 80 a sekund{rní na 8080, budete na kameru přistupovat takto: z Internetu např.: a z místní sítě třeba nebo Pokud jsou špatně nastaveny parametry připojení kamery k Internetu pomocí PPPoE nebo připojení nefunguje, proveďte uvedení kamery do tov{rního nastavení (viz. kapitola Uvedení to tov{rního nastavení) a nastavte ji znovu z LAN. 45

46 Enable IPv6 (Povolit IPv6) Pro povolení zaškrtněte toto políčko a uložte pomocí Save. IPv6 bude fungovat pouze v případě, že také Vaše síťové prostředí a hardware podporuje protokol IPv6. Jako internetový prohlížeč můžete použít Microsoft Internet Explorer 6.5, Mozilla Firefox 3.0 nebo vyšší. Pokud bude IPv6 povoleno, bude kamera ve výchozím stavu čekat na zpr{vy router advertisement a její IPv6 adresa bude nakonfigurov{na automaticky. IPv6 Information (Informace IPv6) stiskněte toto tlačítko pro zobrazení informací o protokolu IPv6: Pokud je nastavení IPv6 spr{vné, IPv6 adresa bude zobrazena v nově otevřeném okně, např: 46

47 Pro připojení na kameru s IPv6 adresou: 1. Otevřete internetový prohlížeč 2. Zadejte link-global nebo link-local IPv6 adresu do adresního ř{dku 3. Form{t IPv6 adresy: 4. Potvrďte kl{vesou enter Pozn{mka: Pokud m{ste nastavený sekund{rní HTTP port (výchozí hodnota 8080), můžete na kameru přistupovat také pomocí tohoto portu: Pokud nastavíte jako typ připojení kamery k síti protokol PPPoE, PPP0 adresa se zobrazí v tabulce IPv6 Information. 47

48 Manually setup the IP adres (Nastavit IP adresu ručně) tato možnost umožňuje ruční nastavení parametrů adresy IPv6 pro případ, že v síti není DHCPv6 server a router s podporou router advertisements. Po zaškrtnutí se zobrazí tabulka umožňující zad{ní síťových parametrů: HTTP Pokud chcete využívat HTTP autentifikaci, přesvědčte se, že m{te nastavení heslo administr{tora root, viz kapitola Zabezpečení. Authentification (Ověření) podle potřeby kamera podporuje dva typy nastavení zabezpečení HTTP přenosů: basic a digest. Pokud je zvolena možnost basic, je heslo přen{šeno v textovém tvaru hrozí zde tedy teoreticky riziko zachycení obsahu nepovolenou osobou. Naproti tomu metoda digest přen{ší heslo šifrované algoritmem MD5, nabízí tedy lepší ochranu před nechtěným přístupem neopr{vněné osoby ke kameře. HTTP Port / Secondary HTTP Port (HTTP / sekund{rní HTTP port) ve výchozím stavu jsou nastaveny na hodnoty 80 a Také jim může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Pokud jsou porty nastaveny špatně, zobrazí se varovný dialog: Pro připojení ke kameře v prostředí LAN lze využít oba porty. Na kameru tedy se tedy připojíte zad{ním např: nebo Access name for stream 1 / Access name for stream 2 jméno pro přístup ke streamu 1, resp. streamu 2. Pokud použijete pro přístup ke kameře Mozilla Firefox nebo Netscape a stream nastaven na MJPEG, bude prohlížeč dost{vat od kamery kontinu{lní tok JPEG obr{zků. Tato technologie zn{m{ jako server push umožňuje zobrazit živé video z kamery i v těchto alternativních prohlížečích. 48

49 Na daný stream se připojíte zad{ním URL příkazu: adresa>:<http port>/<access name pro stream1 nebo stream2> do adresní ř{dky prohlížeče. Například pokud je Access Name pro stream2 nastaven na video2.mjpg : 1. Otevřete Firefox nebo Netscape 2. Zadejte URL příkaz do adresního ř{dku a potvrďte. 3. Zobrazí se obraz. Pozn{mka: Microsoft Internet Explorer tuto technologii nepodporuje HTTPS Ve výchozím stavu je nastavena hodnota HTTPS portu na 443. Může to také být jakékoliv neobsazené číslo z intervalu 1025 až Two way audio (Obousměrné audio) Ve výchozím stavu je nastavena hodnota portu pro obousměrný přenos zvuku (SIP) na Může to také být jakékoliv neobsazené číslo z intervalu 1025 až Tato kamera podporuje obousměrný přenos zvuku, takže oper{toři mohou naslouchat i mluvit současně. Pro komunikaci s lidmi v okolí kamery lze použít zabudovaný či externí mikrofon a externí reproduktor. 49

50 Připomín{me, že komprese MJPEG přen{ší pouze sérii statických JPEG obr{zků. Pokud chcete využívat zvukový přenos ujistěte se, že je komprese pro jeden ze streamů nastavena na MPEG-4 a na že na zobrazovacím počítači je přenos audia povolen (nastavení Video and Audio v Client settings). Pro zapnutí přenosu zvuku směrem ke kameře klikněte na, pro změnu citlivosti mikrofonu na a na pro vypnutí mikrofonu. Pro ukončení přenosu zvuku zm{čkněte tlačítko FTP FTP server v kameře může být využit například pro stažení zaznamenaných obr{zků či kr{tkých videoklipů z paměti kamery nebo k aktualizaci firmware v kameře prostřednictvím aplikace Installation Wizard 2. Ve výchozím stavu je nastavena hodnota portu pro FTP na 21. Může to také být jakékoliv neobsazené číslo z intervalu 1025 až

51 7.4.6 RTSP Streaming Pokud chcete využívat RTSP autentifikaci, přesvědčte se, že m{te nastavení heslo administr{tora root, viz kapitola Zabezpečení. Authentification (Ověření) podle potřeby kamera podporuje tři typy nastavení zabezpečení RTSP přenosů: disable (vypnuto), basic a digest. Pokud je zvolena možnost basic, je heslo přen{šeno v textovém tvaru hrozí zde tedy teoreticky riziko zachycení obsahu nepovolenou osobou. Naproti tomu metoda digest přen{ší heslo šifrované algoritmem MD5, nabízí tedy lepší ochranu před nechtěným přístupem neopr{vněné osoby ke kameře. Přehr{vač Real Player nepodporuje metodu digest, většina mobilních telefonů vyžaduje autentifikaci zcela vypnutou disabled. HTTP Port / Secondary HTTP Port (HTTP / sekund{rní HTTP port) ve výchozím stavu jsou nastaveny na hodnoty 80 a Také jim může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Pokud jsou porty nastaveny špatně, zobrazí se varovný dialog: Pro připojení ke kameře v prostředí LAN lze využít oba porty. Na kameru tedy se tedy připojíte zad{ním např: nebo Access name for stream 1 / Access name for stream 2 jméno pro přístup ke streamu 1, resp. streamu 2. 51

52 Pokud použijete pro přístup ke kameře přehr{vač médií (např. Apple Quick Time, Real Player, VLC Player), nastavte požadovaný stream na MPEG-4 a přehr{vače zadejte URL příkazu: adresa>:<http port>/<access name pro stream1 nebo stream2> do adresní ř{dky prohlížeče. Například pokud je Access Name pro stream 1 nastaven na live.sdp : 1. Otevřete přehr{vač médií 2. Zvolte v menu Soubor > Open URL (případně Open Network atp.) 3. Zadejte URL příkaz do adresního ř{dku a potvrďte. 4. Zobrazí se obraz. RTSP port /RTP port for video, audio/ RTCP port for video, audio Protokol RTSP (Real Time Streaming Protocol) umožňuje řídit přenos streamovaných dat. Ve výchozím stavu je protokol pro RTSP nastaven na hodnotu 554. Protokol RTP (Real Time Transport Protocol) se použív{ pro přenos obrazových a zvukových dat ke klientům. Ve výchozím stavu je protokol RTP pro video nastaven na hodnotu 5556 a pro audio Protokol RTCP (Real Time Transport Control Protocol) se použív{ jako podpůrný při přenosu dat, například sleduje vytížení kapacity přenosové linky (připojení). Ve výchozím stavu je protokol RTCP pro video nastaven na hodnotu 5557 a pro audio Také jim může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Port RTP musí být sude číslo a RTCP port je RTP port + 1, čili vždy liché číslo. Pokud změníte hodnotu RTP portu, port RTCP se přenastaví automaticky. V případě špatně zadaných hodnot se zobrazí varovn{ hl{ška: 52

53 Multicast settings for stream 1 / Multicast settings for stream 2 klikněte na položky pro zobrazení všech možností. Zaškrtněte Always multicast (Vždy multicast) pro povolení multicastu pro stream 1, resp. stream 2. Přenosov{ technologie unicast přen{ší data prostřednictvím spojů typu bodbod. Oproti tomu multicast umožňuje přenos dat k celé multicastové skupině současně. Každý z uživatelů pak získ{ lok{lní kopii dat, čímž multicast významně šetří nutnou přenosovou kapacitu linky, obzvl{šť při velkém počtu sledujících uživatelů Multicast portům může být přiřazeno jakékoliv jiné číslo z intervalu 1025 až Port multicast RTP musí být sude číslo a multicast RTCP port je multicast RTP port + 1, čili vždy liché číslo. Pokud změníte hodnotu multicast RTP portu, multicast port RTCP se přenastaví automaticky. V případě špatně zadaných hodnot se zobrazí varovn{ hl{ška: Multicast TTL [1 až 255] určuje, kolika routery může na síti multicastový provoz projít, než vyprší jeho platnost. 53

54 7.5 DDNS Tato kapitola popisuje, jak nastavit kameru pro využití služby dynamické DNS. DDNS je služba, kter{ umožňuje kameře mít statické doménové jméno, což se hodí obzvl{šť v případě, kdy m{ Vaše připojení dynamickou veřejnou IP adresu. Enable DDNS (Povolit DDNS) zaškrtnutím zapnete DDNS. Provider (Poskytovatel) zvolte z nabídky preferovaného poskytovatele služby DDNS. VIVOTEK nabízí svým z{kazníkům využití služby dynamické DNS Safe100.net zdarma. Tohoto poskytovatele také společnost VIVOTEK doporučuje. D{le jsou podporov{ni další poskytovatelé této služby, jako Dyndns.org, TZO.com, DHS.org, CustomSafe100, dyn-interfree.it. Před tím, než můžete službu začít používat si musíte vytvořit uživatelský účet. Safe100.net 1. V nabídce DDNS zvolte Safe100.net. Pro souhlas s licenčními podmínkami klikněte na I accept. 2. V registračním formul{ři vyplňte Host name (xxx.safe100.net), , Key (klíč) a znovu Confirm Key a klikněte na Register. Po úspěšném vytvoření uživatelského účtu se zobrazí potvrzovací hl{ška. 54

55 3. Klikněte na tlačítko Copy a vyplněné údaje se automaticky přenesou do formul{ře nastavení DDNS v kameře. 4. Zvolte Enable DDNS a klikněte na Save. CustomSafe100 VIVOTEK d{le nabízí podporu služby CustomSafe V nabídce DDNS zvolte CustomSafe100. Pro souhlas s licenčními podmínkami klikněte na I accept. 2. V registračním formul{ři vyplňte Host name, , Key (klíč) a znovu Confirm Key a klikněte na Register. Po úspěšném vytvoření uživatelského účtu se zobrazí potvrzovací hl{ška. 3. Klikněte na tlačítko Copy a vyplněné údaje se automaticky přenesou do formul{ře nastavení DDNS v kameře. 4. Zvolte Enable DDNS a klikněte na Save. 55

56 Forget key klikněte na toto tlačítko, pokud zapomenete klíč (key) k Vašemu účtu na Safe100.net nebo CustomeSafe100 bude doručen do Vaší ové schr{nky. Pro vytvoření uživatelských účtů u dalších providerů prosím použijte n{sledující odkazy: Dyndns.org (Dynamic) / Dyndns.org (Custom): TZO.com: DHS.org: dyn-interfree.it: Access list Tato kapitola popisuje, jak můžete chr{nit kameru před neopr{vněným sledov{ním pomocí kontroly IP adresy připojeného klienta General settings (Obecn{ nastavení) Maximum number of concurrent streaming connection(s) limited to: (Maxim{lní počet současně připojených uživatelů omezen na) omezení maxim{lního počtou současně sledujících (1 až 10) pro stream 1 i 2 současně. Výchozí hodnota je 10. Po provedení změn klikněte na Save, všechny současn{ připojení budou odpojena a pokosí se připojit znovu. View information (Zobrazit informace) zobrazí informace o aktu{lně připojených uživatelích. Např.: 56

57 IP address současn{ připojení. Elapsed time (Uplynulý čas) doba připojení jednotlivých uživatelů. User ID pokud administr{tor chr{ní přístup ke kameře heslem a vytvořil pro uživatele účty, budou jejich jména vidět zde. V některých situacích mohou uživatelé získat přístup k živému videu bez nutnosti zadat uživatelské jméno a heslo: 1. Administr{tor nespecifikoval heslo uživatele root. 2. Administr{tor nastavil heslo uživatele root, ale vypnul RTSP Authentification nastavením na hodnotu disabled. 3. Administr{tor nastavil heslo uživatele root, ale povolil anonymní přístup (Allow Anonymous Viewing) Refresh (Obnovit) stisk tohoto tlačítka aktualizuje tabulku připojení. Add to deny list (Přidat na seznam zak{zaných) někter{ připojení ze seznamu možn{ budete chtít umístit na seznam zak{zaných IP adres. Klikněte na tlačítko Add pro přid{ní na seznam. Tato spojení však budou odpojena pouze dočasně a pokusí se znovu připojit. Pokud chcete povolit kontrolu zak{zaných IP adres, zaškrtněte volbu Enable access list filtering a klikněte na tlačítko Save. Disconnect (Odpojit) odpojí současně připojeného uživatele. Tato spojení však budou odpojena pouze dočasně a pokusí se znovu připojit. Enable IP access list filtering (Zapnout filtrov{ní IP adres) pro povolení funkce zaškrtněte tlačítko a stiskněte Save. 57

58 7.6.2 Filter (Filtr) Kamera umožňuje dva druhy kontroly přístupu: seznam povolených (Allowed list) a zak{zaných (Deny list) IP adres. Ke kameře mají přístup pouze klienti, jejichž IP adresa je na seznamu povelených a není na seznamu zak{zaných IP adres. Seznamy pro IPv6 se zobrazí pouze v případě, že je IPv6 povolen v nastavení sítě. Pro přid{ní pravidla filtru kliněte na Add (Přidat). Uživatel může přidat tři typy pravidel: Single umožňuje přidat do seznamu konkrétní IP adresu. Network - umožňuje přidat do seznamu síťovou adresu a odpovídající masku. 58

59 Range Umožňuje zadat rozmezí IP adrese. Pouze pro IPv4. Delete Allowed/Denied list (Smazat seznam povolených/zak{zaných) zvolte požadovaný z{znam v seznamu a stiskněte Delete pro jeho odstranění. Pozn{mka: Příklad: Pokud je seznam povolených nastaven na hodnoty od do a seznam zak{zaných na rozsah od do , k síťové kameře se mohou přihl{sit pouze uživatelé s IP adresou z rozmezí a Administrator IP address (IP adresa administr{tora) Always allow the IP address to access this device pokud zaškrtnete tuto volbu a zad{te IP adresu, ze které se připojuje administr{tor, můžete si být jisti, že administr{torovi bude přístup ke kameře umožněn vždy. 59

60 7.7 URL příkazy kamery Z{kazníci, kteří vytv{ří vlastní www str{nky, mohou snadno integrovat síťové kamery pomocí příkazů URL. Tato č{st popisuje jednotlivé příkazy odpovídající z{kladním funkcím kamery ve form{tu URL Čtení hodnot parametrů kamery Pozn: Vyžaduje administr{torský přístup Metoda: GET/POST Syntaxe: kamera>/cgibin/admin/getparam.cgi?[<parametr>][&<parametr> ] kde <parametr> může být <skupina>*_<n{zev>+ nebo <skupina>*.<n{zev>+. Pokud nespecifikujete ž{dné parametry, budou vr{ceny všechny na kameře dostupné. Pokud uvedete pouze <skupina>, server vr{tí hodnoty všech parametrů ve skupině. Spr{vné dotazy vr{tí p{ry parametrů. Výsledek: HTTP/ ok\r\n Content-Type: text/html\r\n Content-Length: <délka>\r\n \r\n <páry parametrů> kde <p{ry parametrů> jsou <parametr> = <hodnota>\r\n *<p{ry parametrů>+ <délka> je aktu{lní délka obsahu Příklad: Dotaz: 60

61 Odpověď: HTTP/ ok\r\n Content-Type: text/html\r\n Content-Length: 33\r\n \r\n Network.ipadress= \r\n Z{pis parametrů kamery Pozn: Vyžaduje administr{torský přístup Metoda: GET/POST Syntaxe: kamera>/cgibin/admin/setparam.cgi?[nosync=<hodnota>&]&<parametr>=<hodnota>[ &<parametr>=<hodnota> ][&return=<návratová stránka>] Parametr Hodnota Popis <group>_<name> přiřazovan{ hodnota přiřadí hodnotu parametru Return n{vratov{ str{nka URL str{nky, kam se m{ přejít Výsledek: HTTP/ ok\r\n Content-Type: text/html\r\n Content-Length: <délka>\r\n \r\n <páry parametrů> kde <p{ry parametrů> jsou <parametr> = <hodnota>\r\n Příklad: Požadavek: 61

62 Odpověď: HTTP/ ok\r\n Content-Type: text/html\r\n Content-Length: 33\r\n \r\n Network.ipadress= \r\n Všechny dostupné parametry kamery ovlivnitelné přes URL naleznete v origin{le manu{lu, který můžete st{hnout ze str{nek výrobce nebo z 62

63 Pozn{mka k licencím na použité technologie Technologie AMR Tento produkt obsahuje technologii ARM pro kódov{ní řeči licencované společností VoiceAge. Pro více detailů viz. Technologie MPEG-4 AAC Tento produkt obsahuje technologii MPEG-4 AAC pro kódov{ní zvuku licencované společností Via Licensing. Pro více detailů viz. Technologie MPEG-4 Tento produkt obsahuje jednu licenci pro enkodér a jednu pro dekodér obrazu MPEG-4. Instalace více než jednoho dekodéru není povolena. V případě z{jmu o více licencí prosím kontaktujte svého dodavatele. Tento produkt je licencov{n v souladu s patentní licencí pro osobní a nekomerční využití z{kazníkem (i) pro kódov{ní obrazu ve standardu MPEG-4 ( MPEG-4 VIDEO) a/nebo pro dekódov{ní obrazu (ii), který byl předtím zakódov{n soukromým a nekomerčním z{kazníkem a/nebo byl získ{n ze zdroje licencovaného společností MPEG LA pro poskytov{ní MPEG-4 videa. Licence pro jiné použití není poskytov{na. Další informace, včetně těch vztahujících se k vnitřním a komečním využitím a licencím mohou být získ{ny od společnosti MPEG LA, LLC. Viz. 63

64 7.8 Elektromagnetick{ kompatibilita CE - Toto digit{lní zařízení splňuje B limit evropské normy EN55022/1998 pro vyzařov{ní radiových emisí a požadavky pro odolnost podle EN / Odpovědnost Vivotek Inc. ani autoři českého překladu nenesou odpovědnost za technické a typografické chyby a vyhrazují si pr{vo prov{dět změny v produktu a jeho manu{lu bez předchozího upozornění. Vivotek Inc. ani jeho distributoři neposkytují z{ruky jakéhokoliv druhu s ohledem na materi{ly obsažené v tomto dokumentu, a d{le na případné odvozené z{ruky prodejnosti, či vhodnosti pro konkrétní použití. Český překlad 2009 KOUKAAM a.s., Jakub Motyčka (jmotycka@koukaam.se) Webov{ str{nka: info@koukaam.se Poslední změna @10:02 Copyright Vivotek Inc., všechna pr{va vyhrazena 64
