1 TONAVA, akciova spolecnost ELEKTRONICKE VA HY CAMPESA SCALE CONV Prırucka pro uz ivatele

2 Obsah 1. POPIS 3 2. SOFTWARE 3 3. KONEKTORY 3 4. UVEDENIDO PROVOZU 3 5. R ES ENIPROBLEMU 4 6. PRIKLAD INSTALACE 5 7. VYKRESY VY KRES KABELU VY KRES KABELU VY KRES KABELU SCHE MA ZAPOJENI ROZLOZENISOUCASTEK SCALE CONV - Prırucka pro uz ivatele - strana 2

0311......... 6 7.2. VY KRES KABELU 1240607......... 7 7.3. VY KRES KABELU 1240308......... 8 7.

3 1. POPIS SCALE-CONV je prevodove zarızenı RS485-RS232, ktere na m umoznuje prımo spojenı mezi pocıtacem a jednými ci vıce vahami. Na tentyz vystup pocıtace muz eme pripojit 1 ú 9 vah, pri maxima lnıvzda lenosti mezi pocıtacem a poslednımi vahami 1 km. 2. SOFTWARE Muz eme pouz ıvat na sledujıcısoftware: SCALE-MOD direct ú jedna se o komunikacnımoduly, s jejichz pomocımuz eme cıst a psa t šdaje, ktere jsou na vaha ch k dispozici. SCALE-GES direct ú jedna se o rıdıcı program, kteryna m umoz nuje mıt kontrolu šdaju na vaha ch a kteryzajis uje kontrolnıfunkce u ZASOB, DODAVATELU, SKLADU a mnoha dalsıch, coz pokryva potreby kterehokoliv maleho supermarketu ci obchodu. 3. KONEKTORY Zarızenı ma dva konektory DB9, z toho jednu zastrcku (pro pripojenı k vaha m RS485) a jednu za suvku (pro pripojenık pocıtaci RS232). Da le ma napa jecıkonektor, kterym se pripojuje napa jecızdroj (od 9V do 12V) a diodu LED, ktera svym rozsvıcenım ohlasuje, z e zarızenıje v cinnosti. 4. UVEDENIDO PROVOZU Postupujte na sledovný: 1. Pripojte SCALE-CONV ke COM1 pocıtace a k vaha m (priloz ena jsou schemata zapojenı). V prıpadý pripojenıke COM2 je nutno zahrnout do AUTOEXEC.BAT: SET PARGAT=/COM2ď 2. Pripojte napa jecızdroj. Ovýrte, z e se rozsvıtila dioda LED SCALE-CONV. 3. Proveóte program XTERM, kteryse nacha zıv adresa ri UTIL diskety SCALE-MOD direct. Na obrazovce se mezi jinymi šdaji objevıport pocıtace, kteryse pouzıva, COM1 nebo COM2 podle naprogramova nı, a jeho konfigurace, ktera je standardný nebo Stisknýte F 5 (ECHO). Od tohoto okamz iku ktera koli kla vesa na kla vesnici pocıtace, kterou stiskneme, bude zapsa na na obrazovku pomocıecha SCALE-CONV. 5. Je-li vse v pora dku, ovýrili jsme uz jak zapojenı pocıtace ke SCALE-CONV, tak i jeho fungova nı. Na sledný provedeme zkousku sıtý vah: stiskneme Esc, abychom vystoupili z funkce ECHO. Provedeme volbu pomocıf1=dest[t] (pri kazdem stisknutıse postupný objevıs/b/t, s=sekce, b= vysıla nıt= termina l) PomocıF2Ndest[1] zvolıme cıslo termina lu, kam chceme zıskat prıstup (od 1 do 9). Stisknutım F 3 dostaneme kopii displeje dotycneho termina lu. Stisknutım F 4 dostaneme verzi a datum programu, obsaz eneho ve vaha ch. Stisknutım F 6 dostaneme identifikacnı kod SCALE-CONV. Je-li vse spra vný, instalace uspokojivý funguje. SCALE CONV - Prırucka pro uz ivatele - strana 3

SOFTWARE Muz eme pouz ıvat na sledujıcısoftware: SCALE-MOD direct ú jedna se o komunikacnımoduly, s jejichz pomocımuz eme cıst a psa t šdaje, ktere jsou na vaha ch k dispozici.

4 5. R ES ENIPROBLEMU Dioda LED SCALE-CONV se nerozsve cı. Ovýrit spra vne pripojenınapa jecıho konektoru. Ovýrit, z e napa jenıje pripojeno k sıti a vstupnınapýtısıtý odpovıda napýtı, uvedenemu na napa jecım zdroji. Funkce ECHO nereaguje (bod 4). Ovýrit, z e port, s kterym program pracuje, je port, ke kteremu jsme SCALE-CONV pripojili. Ovýrit spra vne zapojenıkonektoru mezi pocıtacem a SCALE-CONV. Ovýrit, z e zapojenıkonektoru je spra vne (priloz ena jsou zapojovacıschemata). Vahy (terminal) nereagujı(chyba 3). (bod 5) Ovýrit spra vnost zapojenımezi vahami a SCALE-CONV. Ovýrit spra vnou konfiguraci vah: 0 tr no NEPOSTRADATELNY baud 24 Standardnıparametry (10416 o, n, 1) Sert 3 Not 1 Kaz dytermina l bude mıt sve cıslo NoM 1 Toto je nejvyssıcıslo termina lu v systemu NoS M 0 Kaz dytermina l ma jednu sekci a MASTER) SCALE CONV - Prırucka pro uz ivatele - strana 4

Ovýrit, z e port, s kterym program pracuje, je port, ke kteremu jsme SCALE-CONV pripojili. Ovýrit spra vne zapojenıkonektoru mezi pocıtacem a SCALE-CONV.

5 6. Prıklad instalace SCALE CONV - Prırucka pro uz ivatele - strana 5

6 7. Vy kresy 7.1. Vy kres kabelu Pozna mka Propojovacıkabely s konektory 9 C, jednım za strckovy m c a druhy m za suvkovy m c Odpor 120 Ohm 1/4 W se umıstına ukoncenılinky se za suvkou a na za suvkove m konektoru gateway. Kontakty s pripa jeny mi kabely jsou chra nš ny tepelnš smrs titelnou hadickou. SCALE CONV - Prırucka pro uz ivatele - strana 6

310101009 a druhy m za suvkovy m c. 310104009.

7 7.2. Vy kres kabelu Pozna mka - Kontakty s pripa jeny mi kabely jsou chra nš ny tepelnš smrs titelnou hadickou. Prıklad 1: Konektory 9 C. Prıklad 2: Konektor Scale-Conv 9 C a konektor pocıtace 25 C. Cıslice uvedene u barvy kabelu odpovıdajıcıslu Pin. SCALE CONV - Prırucka pro uz ivatele - strana 7

Prıklad 2: Konektor Scale-Conv 9 C a konektor pocıtace 25 C.

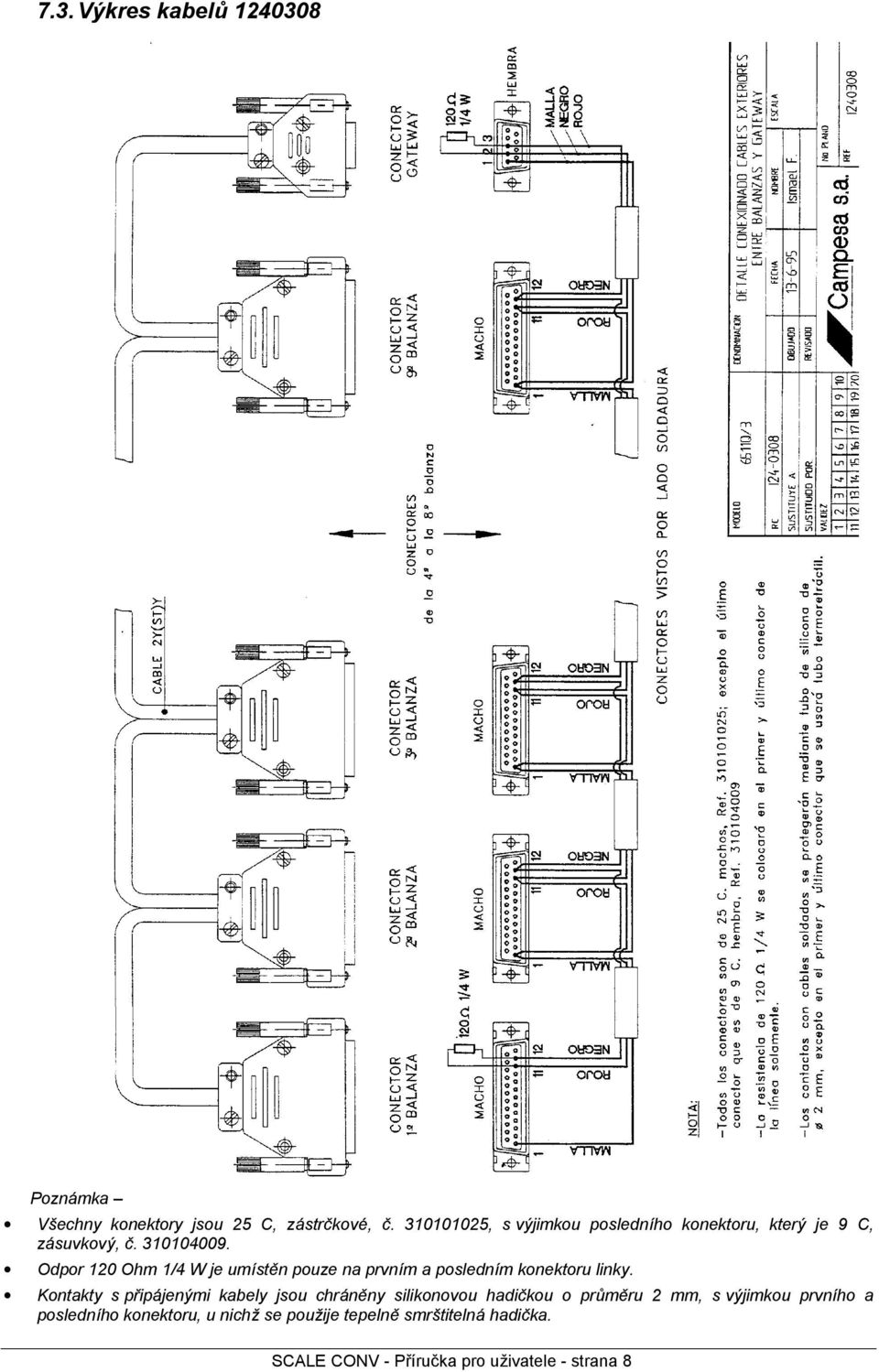

8 7.3. Vy kres kabelu Pozna mka ů Vs echny konektory jsou 25 C, zastrckove, c , s vy jimkou poslednıho konektoru, ktery je 9 C, za suvkovy, c Odpor 120 Ohm 1/4 W je umıstš n pouze na prvnım a poslednım konektoru linky. Kontakty s pripa jeny mi kabely jsou chra nš ny silikonovou hadickou o prumš ru 2 mm, s vy jimkou prvnıho a poslednıho konektoru, u nichz se pouzije tepelnš smrs titelna hadicka. SCALE CONV - Prırucka pro uz ivatele - strana 8

Odpor 120 Ohm 1/4 W je umıstš n pouze na prvnım a poslednım konektoru linky.

9 7.4. Schž ma zapojenı SCALE CONV - Prırucka pro uz ivatele - strana 9

10 7.5. Rozloz enısoucastek SCALE CONV - Prırucka pro uz ivatele - strana 10
