1 SYSTÉM ODKOUŘENÍ NEFIT ABI Systém společného odtahu spalin pro kotle v patrových domech s přívodem spalovacího vzduchu pro každý kotel zvlášť. Instalace individuálních kotlů v patrových budovách nabývá v posledních letech na aktuálnosti. Náklady na teplo a TUV lze instalací jednotlivých kotlů razantně oddělit od celkového nájmu a zároveň zajistit individuální komfort podle nároků jednotlivého uživatele. Systémy odtahu spalin a přívodu spalovacího vzduchu ve výškové budově pro jednotlivý kotel však nebyly příliš výhodné. Odtah spalin přes fasádu, individuální odtah střechou a systém tahového komínu Alternativou jsou krátké odtahy spalin přes fasádu. V souladu s platnými předpisy, poznatky o správném rozptylu spalin a nahuštěnou stavbou výškových budov, jsou však možnosti použít tak jednoduché řešení velmi malé. Spaliny je nejvhodnější odvést nad střechu. U uzavřených spotřebičů se pak možnosti omezují na individuální odtahy jednotlivých spotřebičů nebo na společný odtah spalin. Nevýhodou individuálních odtahů jsou především komplikované instalace a odvod kondenzátu z poměrně dlouhých odtahů. U společných odtahů se někdy používá koncentrické provedení, kdy vnější plášť se používá pro přívod spalovacího vzduchu. Velký průměr takového koncentrického systému je často překážkou pro dispoziční řešení budovy, omezujícím faktorem pro členění stěny a zvyšuje nutné investice. Při zvažování spolehlivosti je podmínkou těchto systémů dokonalá těsnost provedení, která zaručuje bezpečnost i v případě poruchy některého spotřebiče. Výhody navrhovaného řešení? Řešení společného odtahu spalin nad střechu budovy a individuální přívod spalovacího vzduchu z fasády se jeví jako optimální. Průměr společného odtahu je daleko menší, až téměř poloviční, než u koaxiálního systému. Tím se možnost individuálních kotlů nebo kombinovaných spotřebičů stává podstatně únosnější než dříve. Omezující faktory Při tomto druhu zapojení však není možno hovořit o vyvážených tlakových podmínkách. Technické řešení umožňuje vznik velkých rozdílů tlaků mezi místem nasávání spalovacího vzduchu a výstupem společného odtahu spalin na střeše. Rozdíl tlaků vzniká především působením bočního větru a komínovým tahem společného odvodu spalin. Pak může do spotřebiče přicházet tolik nadbytečného vzduchu, že způsobí některý z následujících problémů: Obr.1: Často používané, nevhodné řešení s důsledkem snižování výkonu a účinnosti v spotřebiče nefungují nebo špatně zapalují vlivem odtrhávání plamene v přerušovaný, nepravidelný provoz může poškodit výměník v spalování je nedostatečné a nelze hovořit o splnění emisních kritérií v navíc: celková účinnost neakceptovatelně klesá Tyto skutečnosti byly hlavním důvodem, proč NEFIT FASTO ve spolupráci s holandskou zkušebnou GASTEC vyvinul systém odtahu spalin ABI. H&I Trading Company strana č.: 1

2 Celkové výhody systému NEFIT FASTO ABI Systém ABI byl vyvinut s ohledem na zachování výhod společného odtahu a potlačení problematických omezení klasického systému. Produkce byla zajištěna spoluprací s firmou ALUKAN B.V. z Hasseltu. Pomocí aerodynamického bypass injektoru bylo přisávání vzduchu přímo spojeno se společným odtahem spalin. Spotřebič je tedy zapojen jako bypass. Aby bylo zajištěno správné proudění je vstup spalin do systému usměrněn k výstupu společného odtahu po směru proudění vzduchu a spalin v systému. Tímto způsobem se podařilo úplně zredukovat možnost vlivu tahu a bočního větru na funkci spotřebiče a pro hoření se zajistily optimální podmínky. Připojovací kus ABI Byly vyvinuty dva druhy ABI připojovacích kusů: v pro vnitřní společný odtah (obr.2) v pro vnější společný odtah (obr.3) Vnitřní ABI kus je vyroben z tlustostěnného hliníku s průměrem 110mm a připojovacími průměry pro spotřebič 80mm. Uvnitř je napojení přívodu vzduchu pro spotřebič a injektor pro odvod spalin. Mezi oběma vývody je montovaná jednosměrná, pružinová klapka. Přívod vzduchu je připojen pro každý byt zvlášť do společného odtahu přes injekční ABI kus. Vnější ABI kus je sestaven ze stejných komponentů do tvaru písmene H tak, aby ho bylo možno osadit přímo na obvodovou zeď. Obr.2: ABI kus pro vnitřní společný odtah Funkce ABI systému Při zapnutí uzavřeného spotřebiče s nuceným odtahem spalin vyvine ventilátor dostatečný tah k nasátí potřebného množství spalovacího vzduchu a k vytlačení spalin injekčním hrdlem ve směru vyústění společného odtahu. Vlivem velké výstupní rychlosti spalin vzniká za injektorem podtlak, který je větší než podtlak vzniklý vlivem nasávání vzduchu. Při rozdílu tlaku větším než 20 Pa otevírá pružinová klapka a přebytečný vzduch ze strany nasávání se přepouští přímo do odtahu spalin. Množství přepouštěného vzduchu je závislé na tahu ve společném odvodu spalin a rychlosti bočního větru. Dimensací ABI kusu jsou zajištěny stálé tlakové podmínky na spotřebiči. Při přetlaku vzduchu vlivem bočního větru 400 Pa vznikne na spotřebiči rozdíl tlaků jen cca 50 Pa. Přetlak 400 Pa vzniká při síle větru 12 Baufortů!! Obr.3: ABI kus pro vnější společný odtah Při extrémních větrech může dojít k obrácenému tahu ve společném odvodu spalin. V tomto případě je zamezeno pronikání spalin do přívodu vzduchu pomocí jednosměrné, pružinové klapky. Přestože u různých typů kotlů NEFIT FASTO jsou rozdílné výkony, tlaky ventilátoru a potřebná množství spalovacího vzduchu, jsou podmínky při použití ABI kusu pro spalování tak stabilní, že pro všechny typy kotlů lze použít stejný ABI kus bez nutnosti změny dimensace. H&I Trading Company strana č.: 2

3 Výsledky v Funkce spotřebiče je téměř nezávislá na tahových podmínkách ve společném odvodu spalin a tlaku vyvinutého bočním větrem. v Modulované spotřebiče pracují optimálně za všech podmínek. v Spalování je optimální, tím zůstává zachována vysoká účinnost a čistota spalin. v Nízké teploty a mráz nemají na systém vliv. v Více možností realizace odtahů. v Malý průměr společného odtahu: všeobecně cca 1/2 průměru koaxiálního systému a 1/3 zastavěného prostoru! v Nižší náklady na provedení odtahu a přívodu spalovacího vzduchu v ABI systém je univerzální pro všechny typy turbo kotlů NEFIT FASTO. (viz tabulku doporučených průměrů) Použití NEFIT ABI Systému - vnitřní provedení A - Vnitřní ABI kus B - Propojovací potrubí pro přívod vzduchu C - Otevřený vstup pro přívod spalovacího vzduchu D - Propojovací potrubí spalin mezi ABI kusem a společným odtahem E - Připojení spotřebiče na přívod spalovacího vzduchu ABI kusu F - Připojení spotřebiče na odvod spalin ABI kusu G - Společný odtah spalin Obr.4 Vnitřní ABI systém A Vnitřní ABI kus Montáž - nasávací potrubí vzduchu z tlustostěnného Al φ 110mm /φ 80 mm - pružinová, Al klapka v umělohmotném rámečku s těsněním φ 110mm - injektor z tlustostěnného Al φ 110mm /φ 80 mm Klapka může být montována ve všech polohách. Připojení spotřebiče by nemělo být přímo svisle pod ABI kusem, protože by pak nemohl být umístěn žádný odvod kondenzátu z odtahu spalin před klapkou. Pro dopojování spotřebičů je nutné použít vždy alespoň jedno koleno 45! B Propojovací potrubí pro přívod vzduchu p Tlusto nebo slabostěnná Al či umělohmotná trubka φ 110mm /φ 80 mm Maximální dopojovací délka je určena v kombinaci s dílem D odvodu spalin. Pro výpočet se použije stejná podmínka. Obecně platí, že pro všechny spotřebiče NEFIT platí maximální délka B + D = cca 10 m s dopojením pomocí dvou kolen 45. Kondenzát Na vnějším povrchu trubky může dojít ke kondenzaci vlhkosti, pak je přijatelným řešením použít pro přívod trubku z umělé hmoty nebo provést parotěsnou izolaci přívodu. Vstup Pro zamezení vniku dešťové vody do vstupu přívodu vzduchu je vstup umístěn přímo na fasádu, případně je montována stříška, krytka, nebo je využita římsa. C Otevřený vstup pro přívod spalovacího vzduchu Obr.5 Vnější ABI systém Clona Vstupní díl lze volit podle potřeb odpovídajích charakteru fasády. Vstup nasávání je chráněn před přímým působením bočního větru clonou montovanou cca 30mm od vyústění. H&I Trading Company strana č.: 3

4 D Propojovací potrubí spalin mezi ABI kusem a společným odtahem Odváděcí potrubí spalin z tlustostěnného Al φ 110mm p Maximální dopojovací délka včetně kolen je určena v kombinaci s dílem B. Maximální tlaková ztráta potrubí B + D je uvedena v tabulce. Kondenzát Protože se při provozu spotřebiče přimíchává studený vzduch ke spalinám, může i v tomto dílu dojít ke kondenzaci par ve spalinách. Vyústění Odváděcí potrubí je zaústěno do společného odtahu spalin. E Připojení spotřebiče na přívod spalovacího vzduchu ABI kusu Al nebo umělohmotná trubka φ 80 mm. Připojení kratší než 1 metr mohou být provedena i ohebnou trubkou. p Maximální dopoj. délka je určena podle tlakové ztráty včetně dílu F. F Připojení spotřebiče na odvod spalin ABI kusu p Připojení Tlustostěnná Al trubka φ 80 mm pro kondenzační kotle nebo slabostěnná Al trubka φ 80 mm pro nízkoteplotní kotle. Připojení kratší než 1 metr mohou být provedena i ohebnou trubkou. Maximální dopojovací délka včetně kolen pro díly E + F je omezena přípustnou tlakovou ztrátou celého vedení. Maximální tlaková ztráta potrubí E + F je uvedena v tabulce. Obecně platí, že pro všechny spotřebiče NEFIT platí maximální délky E a F 2 m s dopojením pomocí dvou kolen 45. Část E a F se připojují přímo ke spotřebiči. G Společný odtah spalin Tlustostěnný Al nebo nerezová ocel Vyústění Podle platných předpisů pro společný odvod spalin uzavřených spotřebičů. Kondenzát Společný odtah je vybaven inspekčním otvorem a odvodem kondenzátu za patou nebo v patě svislého tělesa. Průměr Průměr společného odtahu lze pro spotřebiče NEFIT určit podle tab. G. Obr.6 Individuální ABI systém Individuální použití ABI Systému Výše popsaný způsob se nabízí i k použití pro odkouření jednotlivého spotřebiče. (Viz obr. 6) Pokud je použit vertikální komín pro jednotlivý spotřebič, může i v tomto případě nastat velký rozdíl tlaků na vstupu a výstupu spotřebiče v případě otevřeného nebo i uzavřeného systému. Provedení i výpočet je v podstatě stejný jako u výše popsaného systému pro více kotlů. Na vyvložkování může být použit tlustostěnný Al φ 110 mm, případně může být použit systém, flexibilní nerezové trubky φ 110 mm s těsnými spoji (např. Panflex Inox Twin). Před kotlem musí být zvláštní odvod kondenzátu z tělesa komínu. H&I Trading Company strana č.: 4

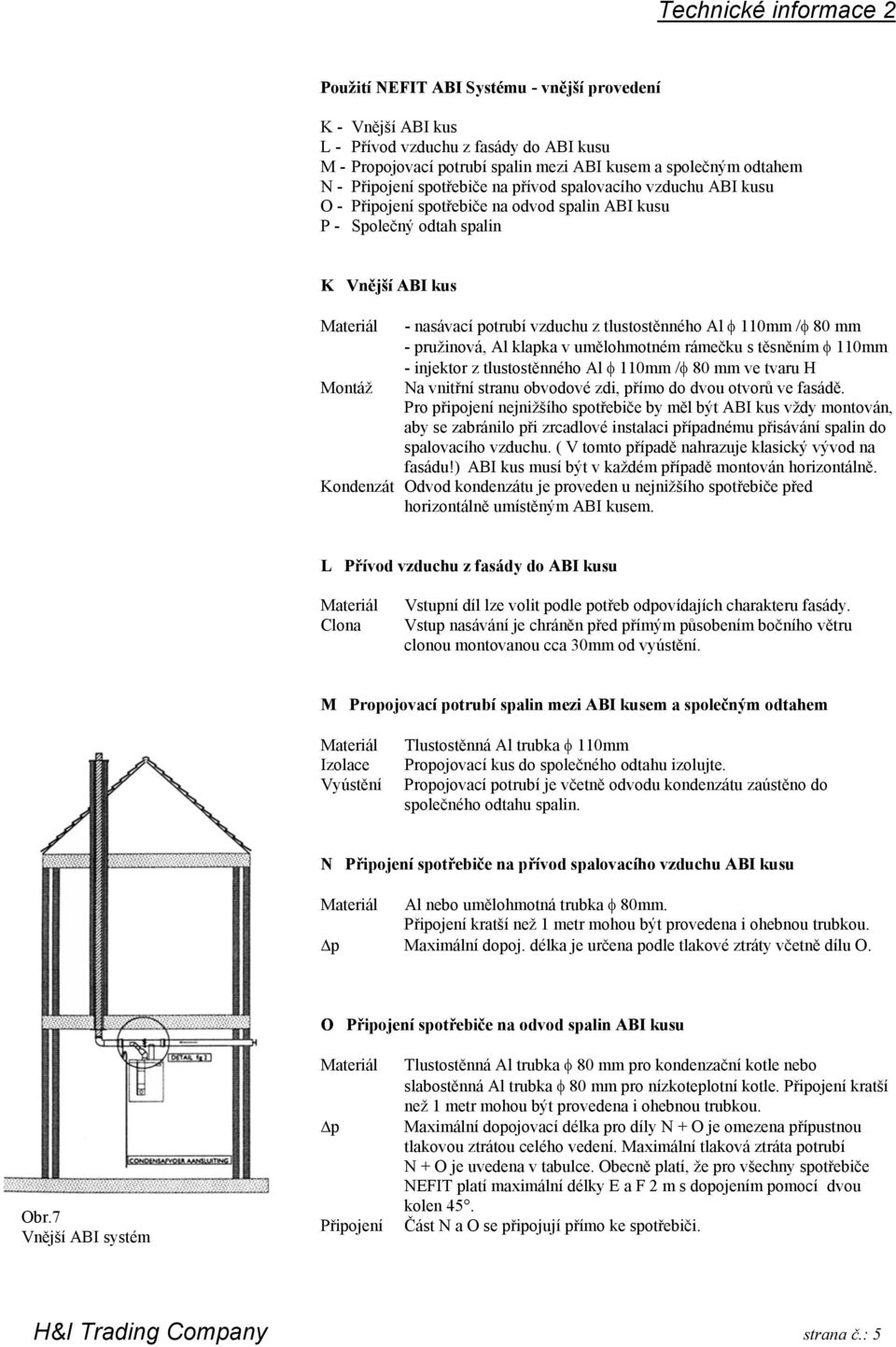

5 Použití NEFIT ABI Systému - vnější provedení K - Vnější ABI kus L - Přívod vzduchu z fasády do ABI kusu M - Propojovací potrubí spalin mezi ABI kusem a společným odtahem N - Připojení spotřebiče na přívod spalovacího vzduchu ABI kusu O - Připojení spotřebiče na odvod spalin ABI kusu P - Společný odtah spalin K Vnější ABI kus Montáž - nasávací potrubí vzduchu z tlustostěnného Al φ 110mm /φ 80 mm - pružinová, Al klapka v umělohmotném rámečku s těsněním φ 110mm - injektor z tlustostěnného Al φ 110mm /φ 80 mm ve tvaru H Na vnitřní stranu obvodové zdi, přímo do dvou otvorů ve fasádě. Pro připojení nejnižšího spotřebiče by měl být ABI kus vždy montován, aby se zabránilo při zrcadlové instalaci případnému přisávání spalin do spalovacího vzduchu. ( V tomto případě nahrazuje klasický vývod na fasádu!) ABI kus musí být v každém případě montován horizontálně. Kondenzát Odvod kondenzátu je proveden u nejnižšího spotřebiče před horizontálně umístěným ABI kusem. L Přívod vzduchu z fasády do ABI kusu Clona Vstupní díl lze volit podle potřeb odpovídajích charakteru fasády. Vstup nasávání je chráněn před přímým působením bočního větru clonou montovanou cca 30mm od vyústění. M Propojovací potrubí spalin mezi ABI kusem a společným odtahem Izolace Vyústění Tlustostěnná Al trubka φ 110mm Propojovací kus do společného odtahu izolujte. Propojovací potrubí je včetně odvodu kondenzátu zaústěno do společného odtahu spalin. N Připojení spotřebiče na přívod spalovacího vzduchu ABI kusu Al nebo umělohmotná trubka φ 80mm. Připojení kratší než 1 metr mohou být provedena i ohebnou trubkou. p Maximální dopoj. délka je určena podle tlakové ztráty včetně dílu O. O Připojení spotřebiče na odvod spalin ABI kusu Obr.7 Vnější ABI systém p Připojení Tlustostěnná Al trubka φ 80 mm pro kondenzační kotle nebo slabostěnná Al trubka φ 80 mm pro nízkoteplotní kotle. Připojení kratší než 1 metr mohou být provedena i ohebnou trubkou. Maximální dopojovací délka pro díly N + O je omezena přípustnou tlakovou ztrátou celého vedení. Maximální tlaková ztráta potrubí N + O je uvedena v tabulce. Obecně platí, že pro všechny spotřebiče NEFIT platí maximální délky E a F 2 m s dopojením pomocí dvou kolen 45. Část N a O se připojují přímo ke spotřebiči. H&I Trading Company strana č.: 5

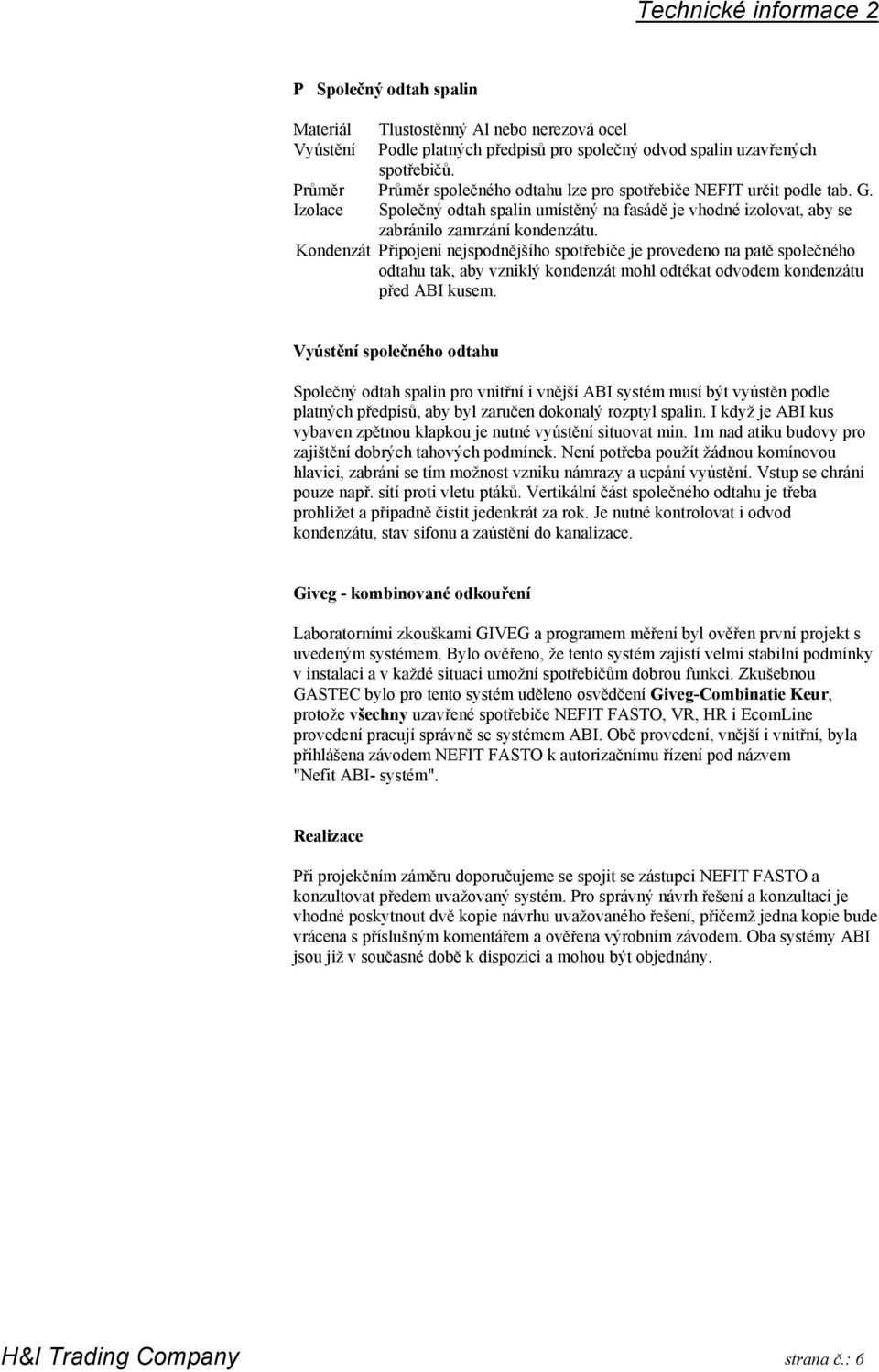

6 P Společný odtah spalin Tlustostěnný Al nebo nerezová ocel Vyústění Podle platných předpisů pro společný odvod spalin uzavřených spotřebičů. Průměr Průměr společného odtahu lze pro spotřebiče NEFIT určit podle tab. G. Izolace Společný odtah spalin umístěný na fasádě je vhodné izolovat, aby se zabránilo zamrzání kondenzátu. Kondenzát Připojení nejspodnějšího spotřebiče je provedeno na patě společného odtahu tak, aby vzniklý kondenzát mohl odtékat odvodem kondenzátu před ABI kusem. Vyústění společného odtahu Společný odtah spalin pro vnitřní i vnější ABI systém musí být vyústěn podle platných předpisů, aby byl zaručen dokonalý rozptyl spalin. I když je ABI kus vybaven zpětnou klapkou je nutné vyústění situovat min. 1m nad atiku budovy pro zajištění dobrých tahových podmínek. Není potřeba použít žádnou komínovou hlavici, zabrání se tím možnost vzniku námrazy a ucpání vyústění. Vstup se chrání pouze např. sítí proti vletu ptáků. Vertikální část společného odtahu je třeba prohlížet a případně čistit jedenkrát za rok. Je nutné kontrolovat i odvod kondenzátu, stav sifonu a zaústění do kanalizace. Giveg - kombinované odkouření Laboratorními zkouškami GIVEG a programem měření byl ověřen první projekt s uvedeným systémem. Bylo ověřeno, že tento systém zajistí velmi stabilní podmínky v instalaci a v každé situaci umožní spotřebičům dobrou funkci. Zkušebnou GASTEC bylo pro tento systém uděleno osvědčení Giveg-Combinatie Keur, protože všechny uzavřené spotřebiče NEFIT FASTO, VR, HR i EcomLine provedení pracují správně se systémem ABI. Obě provedení, vnější i vnitřní, byla přihlášena závodem NEFIT FASTO k autorizačnímu řízení pod názvem "Nefit ABI- systém". Realizace Při projekčním záměru doporučujeme se spojit se zástupci NEFIT FASTO a konzultovat předem uvažovaný systém. Pro správný návrh řešení a konzultaci je vhodné poskytnout dvě kopie návrhu uvažovaného řešení, přičemž jedna kopie bude vrácena s příslušným komentářem a ověřena výrobním závodem. Oba systémy ABI jsou již v současné době k dispozici a mohou být objednány. H&I Trading Company strana č.: 6

7 TABULKA TLAKOVÝCH ZTRÁT [Pa] SYSTÉMU ABI PRO KOTLE NEFIT Nefit T21 (C21H/V) Nefit EcomLine HR 22 (C22H/V) Nefit T 32 (C32 H/V) Nefit EcomLine HR 30 (C30 H/V) 1m trubka φ 80 mm 0,5 0,7 1,0 1,0 1m trubka φ 90 mm 0,4 0,6 0,9 0,9 1m trubka φ 100 mm 0,2 0,3 0,4 0,4 1m trubka φ 110 mm 0,1 0,1 0,1 0,1 Koleno 90 φ 80 mm 2,3 2,8 4,6 5,0 Koleno 90 φ 90 mm 1,8 2,2 3,7 3,7 Koleno 90 φ 100 mm 0,9 1,1 1,6 1,6 Koleno 90 φ 110 mm 0,1 0,1 0,2 0,2 Koleno 45 φ 80 mm 0,7 1,0 1,5 1,5 Koleno 45 φ 90 mm 0,6 0,7 1,2 1,1 Koleno 45 φ 100 mm 0,3 0,3 0,5 0,5 Koleno 45 φ 110 mm 0,1 0,1 0,2 0,1 Vnitřní ABI díly E + F Vnější ABI díly N + O * 36 Zbývající ztráta pro díl B 2, TABULKA G PRO URČENÍ PRŮMĚRU SPOLEČNÉHO ODTAHU [mm] Počet kotlů Průměry podle typu kotle { Výše uvedené tlakové ztráty jsou zprůměrovány s ohledem na umístění v přívodu vzduchu nebo v odvodu spalin. { * Pro kotle T32 je nutné speciální provedení ABI vnější provedení. Bližší informace jsou k dispozici. Informační materiál stran 7 H&I Trading Company H&I Trading Company strana č.: 7
